Περιεκτικός οδηγός για το 74LS74 Dual D Flip-Flop

Αυτό το άρθρο διερευνά το 74LS74 D flip-flop, ένα βασικό στοιχείο σε διαδοχικά λογικά συστήματα.Υπογραμμίζει τη λειτουργικότητα της δίπλα της IC, τη διαμόρφωση του PIN, τα λειτουργικά χαρακτηριστικά και τις ποικίλες εφαρμογές σε ψηφιακά ηλεκτρονικά.Θα αποκτήσετε πληροφορίες σχετικά με το ρόλο του στην αποθήκευση δεδομένων, τον συγχρονισμό και τον προηγμένο σχεδιασμό του συστήματος.

Κατάλογος

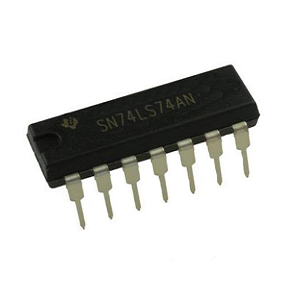

Επισκόπηση του Flip-Flop τύπου 74LS74 D

Ο 74LS74 Το ολοκληρωμένο κύκλωμα, ένα flip-flop που ενεργοποιείται διπλής άκρης, υπερέχει στη διατήρηση και μεταβολή των δεδομένων μέσα στα ψηφιακά ηλεκτρονικά πλαίσια.Δείχνει την προσαρμοστικότητα με την απρόσκοπτη ενσωμάτωση σε διάφορα κυκλώματα όπως CMOS, TTL και NMOS, αντανακλώντας την καταλληλότητά του για ποικίλα ηλεκτρονικά τοπία.Ο σχεδιασμός του Flip-Flop του επιτρέπει να ρυθμίζει τις εξόδους με βάση τα επίπεδα λογικής που συλλαμβάνονται κατά τη διάρκεια των προκαθορισμένων συνθηκών χαμηλών εισροών, παρουσιάζοντας την επάρκεια της στην ανάλυση και την ανταπόκριση στα σήματα εισόδου.

Αυτό το flip-flop επιβεβαιώνει και διατηρεί την είσοδο D σε όλες τις φάσεις του κύκλου ρολογιού.Διατηρεί συγκεκριμένα την κατάσταση στην ακριβή θετική άκρη κάθε παλμού ρολογιού.Αυτή η ακρίβεια στη σύλληψη είναι αγαπημένη σε σύγχρονα συστήματα, όπου ο χρόνος αυξάνει την απόδοση του συστήματος.Αυτή η αξιόπιστη λήψη δεδομένων παραλληλίζει την ακρίβεια που απαιτείται από τα εργαλεία ακριβείας σε εφαρμογές χρονισμού ή συχνότητας, τα οποία απαιτούν ακλόνητη συνέπεια.

Σε μια μακροοικονομική κλίμακα, μπορεί κανείς να αντλήσει παραλληλισμούς μεταξύ της λειτουργίας του 74LS74 σε εξελιγμένα συστήματα και του συγχρονισμού που απαιτείται για την ενορχηστρώση σύνθετων λειτουργιών.Εδώ, η ακριβής χρονική στιγμή διευκολύνει τη συνοχή και την αποδοτικότητα των εξορμήσεων.Η ικανότητα του Flip-Flop να αποθηκεύει με ασφάλεια την ακεραιότητα των δεδομένων μεταξύ των κύκλων εξηγεί την εκτεταμένη χρησιμότητά του σε διάφορες ψηφιακές εφαρμογές, συμπεριλαμβανομένης της αποθήκευσης δεδομένων στη μνήμη και στα περιβάλλοντα του υπολογιστή.

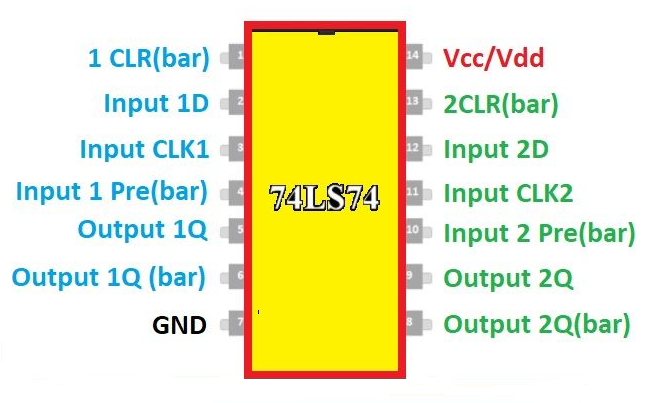

74LS74 Διαμόρφωση ακίδων

Καρφίτσα Αρ.	Σύμβολο καρφίτσας	Όνομα καρφίτσας	Περιγραφή
5, 9	1Q / 2Q	Παραγωγή	Πείρος εξόδου του flip flop
6, 8	1Q '(bar) / 2q' (bar)	Συμπληρωματική παραγωγή	Ανεστραμμένος ακροδέκτης εξόδου του flip flop
3, 11	1CLK / 2CLK	Πείρος εισόδου ρολογιού	Αυτές οι ακίδες πρέπει να είναι εφοδιασμένοι με παλμό ρολογιού για το flip πτώση
1, 13	1CLR (bar) / 2clr (bar)	Καθαρίστε τα δεδομένα	Επαναφέρει το flip flop με εκκαθάριση της μνήμης του
2, 12	1δ / 2δ	Pin εισόδου δεδομένων	Ακροδέκτης εισόδου του flip flop
4, 10	1pre (bar) / 2pre (bar)	Προ -εισροή	Ένας άλλος πείρος εισόδου για flip flop.Αναφέρεται επίσης ως μετρίνω
7	VSS	Εδαφος	Συνδεδεμένο με το έδαφος του συστήματος
14	VDD/VCC	Τάση τροφοδοσίας	Εξουσιάζει το IC συνήθως με 5V

Χαρακτηριστικά του 74LS74

• Λειτουργεί σε 2V έως 15V.

• Γρήγορη ώρα μετάβασης σήματος 40NS.

• Λειτουργεί σε θερμοκρασίες από 0 ° C έως 70 ° C.

• Εξάγει μέχρι 8mA για μέτρια φορτία.

• Flip-flops διπλού τύπου D με διπολικές εισόδους και έξοδοι ώθησης.

• Χρήση χαμηλής ισχύος, μειωμένη EMI.

• Ιδανικό για ψηφιακή λογική, αποθήκευση δεδομένων και διαδοχικά κυκλώματα.

• Απαιτεί καλή θερμική διαχείριση και σωστή γείωση.

Εφαρμογές 74LS74

Μετατοπιστές και συσκευές ελέγχου

Στο τοπίο των καταχωρητών μετατόπισης, οι 74LS74 σχηματίζουν περίπλοκες αλληλουχίες χρονισμού που χρησιμοποιούνται για τη διαχείριση των ροών δεδομένων αποτελεσματικά.Παρέχοντας ομαλή μεταφορά δεδομένων και συγχρονισμό, ενισχύει τη λειτουργικότητα του ψηφιακού κυκλώματος.Ο ακριβής χειρισμός των δεδομένων ενισχύει την αποτελεσματικότητα της μετατροπής των δεδομένων μεταξύ σειριακών και παράλληλων μορφών.Τα σχέδια των τηλεπικοινωνιών εξαρτώνται συχνά από αυτό το χαρακτηριστικό για να υποστηρίξουν την ακεραιότητα των δεδομένων και την ακρίβεια σήματος.

Τα κυκλώματα μνήμης και buffering

Στις αρχιτεκτονικές μνήμης, το 74LS74 όχι μόνο αποθηκεύει τα bits δεδομένων αλλά εξασφαλίζει συνέπεια σε όλες τις διαδικασίες.Ο ρόλος του ως buffer παίζει ρόλο στην εκτέλεση εργασιών εισόδου-εξόδου διατηρώντας παράλληλα την ακεραιότητα του σήματος.Αυτό το buffering είναι σημαντικό για την αποτροπή της απώλειας δεδομένων σε περιβάλλοντα υπολογιστών υψηλής ταχύτητας.

Μηχανισμοί μανδάλωσης

Η χωρητικότητα μανδάλωσης 74LS74 του επιτρέπει να διατηρεί με ασφάλεια τις πληροφορίες, διατηρώντας σημασία στις συσκευές διατήρησης του κράτους.Αυτοί οι μηχανισμοί παίζουν ρόλο στη διατήρηση των καταστάσεων του συστήματος κατά τη διάρκεια των κύκλων ισχύος, επιτρέποντας στα συστήματα να επανεκκινήσουν με ακρίβεια.Στα συστήματα ελέγχου αυτοκινήτων, η διατήρηση ορισμένων καταστάσεων εμποδίζει τις δυσλειτουργίες και ενισχύει την ασφάλεια.

Ενσωμάτωση σε τηλεοράσεις, υπολογιστές και εργαλεία δικτύωσης

Βοηθά στην εκτέλεση ποικίλων λειτουργιών λογικής για τις εργασίες επεξεργασίας σήματος και προβολής.Τα εργαλεία δικτύωσης κερδίζουν από την ικανότητα του τσιπ να διαχειρίζονται ταυτόχρονα πολλαπλές διαδρομές δεδομένων, ενισχύοντας την απόδοση και μείωση της καθυστέρησης.

Ισοδύναμα 74LS74

• 74LVC2G80

• HEF40312B

Χρησιμοποιώντας το 74LS74 IC

Το 74LS74 είναι ένα ευπροσάρμοστο flip-flop τύπου D που είναι γνωστό για την ταχεία εναλλαγή και χαμηλή κατανάλωση ενέργειας, καθιστώντας το ιδανικό για σύγχρονες εργασίες δεδομένων.Για να εξασφαλίσετε τη σωστή λειτουργία, ξεκινήστε επιβεβαιώνοντας ότι οι ακροδέκτες VCC και GND είναι σωστά συνδεδεμένες για να παρέχουν σταθερή ισχύ.Οι αξιόπιστες συνδέσεις ισχύος είναι σημαντικές για την πρόληψη των ζητημάτων που προκαλούνται από παρεμβολές ή παρατυπίες στην προσφορά.Η είσοδος του ρολογιού, που βρίσκεται στον ακροδέκτη 3, ελέγχει το χρονοδιάγραμμα της λήψης δεδομένων.Όταν το ρολόι λαμβάνει ένα υψηλό σήμα, το flip-flop καταγράφει δεδομένα.Τα σήματα ρολογιού μπορούν να προέρχονται από μικροελεγκτές (MCUs) ή χρονοδιακόπτη 555, ανάλογα με τις ανάγκες χρονισμού του κυκλώματος.

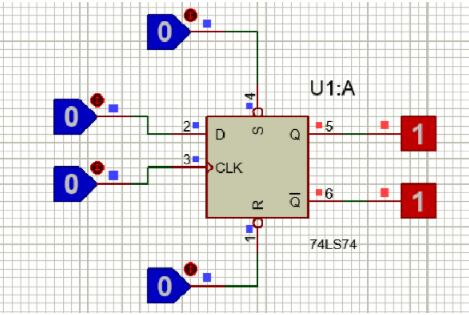

Η λειτουργικότητα επαναφοράς είναι ένα άλλο σημαντικό χαρακτηριστικό του 74LS74.Η εφαρμογή ενός υψηλού σήματος στις εισόδους επαναφοράς καθαρίζει τα αποθηκευμένα δεδομένα, μια δυνατότητα χρήσιμη σε συστήματα που απαιτούν ταχεία εκκαθάριση δεδομένων.Η σωστή τοποθέτηση γραμμών επαναφοράς μπορεί να βελτιστοποιήσει τις λειτουργίες και να βελτιώσει τη συνολική απόδοση του συστήματος.Για την περαιτέρω ενίσχυση της αξιοπιστίας, είναι σημαντικό να αντιμετωπιστούν οι πιθανές παρεμβολές σήματος μέσω αποτελεσματικών πρακτικών γείωσης και σχεδιασμού στρατηγικού κυκλώματος.Αυτά τα μέτρα εξασφαλίζουν ότι το 74LS74 εκτελεί σταθερά, ακόμη και σε σύνθετες διαμορφώσεις.Μπορείτε να μεγιστοποιήσετε την αποτελεσματικότητα και την αξιοπιστία του 74LS74 στα σχέδια κυκλώματος.Το παρακάτω σχήμα δείχνει το ολοκληρωμένο κύκλωμα Flip-Flop που συνδέεται με ένα ολοκληρωμένο κύκλωμα που συνδέεται με μια διαμόρφωση που χρησιμοποιεί τις εισόδους του ρολογιού και επαναφοράς για τη διαχείριση των καταστάσεων δεδομένων, αποδεικνύοντας την εφαρμογή του σε ένα ψηφιακό λογικό κύκλωμα.

74LS74 D-Type Flip-Flop

Pre (bar)	Clr (bar)	CLK	ρε	Q	Ε (μπαρ)
μεγάλο	H	X	X	H	μεγάλο
H	μεγάλο	X	X	μεγάλο	H
μεγάλο	μεγάλο	X	X	H	H
H	H		H	H	μεγάλο
H	H		μεγάλο	μεγάλο	H
H	H	μεγάλο	X	Εσ	Q₀ (μπαρ)

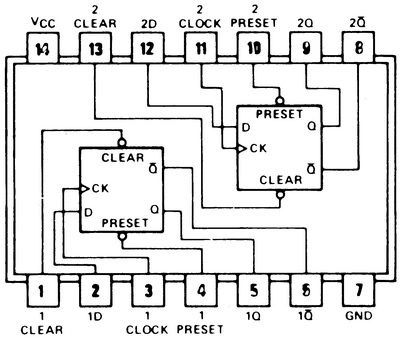

74LS74 Διάγραμμα σύνδεσης

Πλεονεκτήματα του D flip-flops

Το D Flip-Flops προσφέρει ένα μοναδικό πλεονέκτημα στο σχεδιασμό του ψηφιακού κυκλώματος, αποτρέποντας ταυτόχρονα τις ταυτόσημες καταστάσεις εισόδου.Αυτή η πτυχή παίζει ρόλο στην απομάκρυνση των αγώνων σήματος και στη διατήρηση της ακεραιότητας των δεδομένων, ειδικά σε συστήματα όπου ο χρόνος και ο προσδιορισμός της αλληλουχίας αυξάνουν την απόδοση.Τα Flip-Flops εξασφαλίζουν τη συνοχή, καταγράφοντας μόνο μία είσοδο ανά κύκλο ρολογιού, εξομαλύνοντας έτσι τη ροή δεδομένων και ελαχιστοποιώντας τα δυναμικά σφάλματα μετασυσιμότητας.Για τους σχεδιαστές, η σταθερότητα ροής δεδομένων που παρέχεται από το D Flip-Flops είναι ένα αξιόπιστο χαρακτηριστικό για τη διαχείριση των προκλήσεων χρονισμού που θα μπορούσαν να θέσουν σε κίνδυνο τους υπολογιστές ή τα συστήματα δικτύου.

Η αρχιτεκτονική των flip-flops παρέχει χρησιμότητα ως στοιχεία καθυστέρησης μέσα σε εξελιγμένες ρυθμίσεις κυκλώματος.Χρησιμοποιώντας μηχανισμούς με γειτονιά, μπορούν να προσαρμοστούν για να επιβάλουν συγκεκριμένες καθυστερήσεις, στη διαχείριση της διάδοσης του σήματος με ακρίβεια.Αυτός ο σκόπιμος χρόνος είναι επωφελής στις αρχιτεκτονικές αγωγών που απαιτούν από τα δεδομένα να διασχίζουν πολλαπλά στάδια προβλέψιμα.Η ικανότητα διαμόρφωσης της καθυστέρησης βοηθά στην επίλυση των προβλημάτων παρακράτησης ρολογιού, τα οποία, αν δεν είναι επιτήρηση, θα μπορούσαν να εμποδίσουν την απόδοση του κυκλώματος.

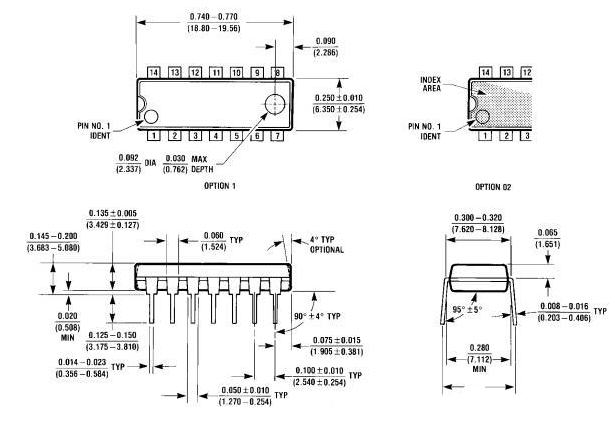

Πακέτο για 74LS74

Σύναψη

Το Flip-Flop του 74LS74 D είναι σημαντικό για τη διαχείριση δεδομένων με ακρίβεια στην ψηφιακή ηλεκτρονική, εξασφαλίζοντας αξιόπιστο συγχρονισμό και αποθήκευση σε διάφορες εφαρμογές.Η ευελιξία και η αποτελεσματικότητά του στην επεξεργασία και τη διατήρηση των δεδομένων καθιστούν ένα πολύτιμο στοιχείο στη δημιουργία σταθερών και λειτουργικών ηλεκτρονικών συστημάτων.Με την ικανότητα λειτουργίας υπό ποικίλες συνθήκες, διατηρώντας παράλληλα την ακεραιότητα του σήματος, το 74LS74 εξακολουθεί να αποτελεί δομικό στοιχείο στην προώθηση του ηλεκτρονικού σχεδιασμού και της εφαρμογής.Η συνεχιζόμενη συνάφεια και η προσαρμοστικότητα σε νέα τεχνολογικά πλαίσια δείχνουν τη σημασία του στον τομέα.
