Περιεκτικός οδηγός για τη δίοδο 1N4007: Pinout, προδιαγραφές, κυκλώματα και χρήσεις

Οι δίοδοι είναι βασικές στα ηλεκτρονικά, επιτρέποντας το ρεύμα να ρέει προς μία κατεύθυνση, ενώ το εμποδίζει στο άλλο.Μεταξύ αυτών, το 1N4007 ξεχωρίζει για την ευρωστία του, χειρίζοντας μέχρι 1000V και 1Α.Αυτή η ανάρτηση βυθίζεται στη δίοδο 1N4007, καλύπτοντας τα χαρακτηριστικά, τη λειτουργία και τις εφαρμογές του.Από τη μετατροπή AC-to-DC σε τροφοδοτικά μέχρι την προστασία της τάσης, προσφέρει αξιοπιστία και αποτελεσματικότητα.Θα διερευνήσουμε επίσης εναλλακτικές λύσεις όπως το 1N5408 και συμβουλές για τη διασφάλιση της δίοδοι για την ενίσχυση της διάρκειας ζωής και της απόδοσής του.Είτε πρόκειται για οικιακά ή βιομηχανικά συστήματα, η κατανόηση του 1N4007 μπορεί να ενισχύσει την αξιοπιστία και την αποτελεσματικότητα του κυκλώματος.

Κατάλογος

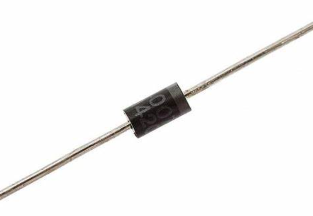

Επισκόπηση της δίοδοι 1N4007

Ο 1N4007 Η δίοδος ξεχωρίζει στη σειρά 1N400X για την ευελιξία του στη μετατροπή AC σε DC σε κυκλώματα τροφοδοσίας.Με τη δυνατότητα χειρισμού 1 amp ρεύματος, ένα αντίστροφο ρεύμα τόσο χαμηλό όσο 5μa και ανοχή σε τάση μέχρι 1000 βολτ, είναι μια αξιόπιστη επιλογή για συμπαγή και αποτελεσματικά σχέδια.Χρησιμοποιείται ευρέως σε ηλεκτρονικά είδη οικιακής χρήσης, βιομηχανικές εφαρμογές και προσαρμογείς ισχύος, αυτή η δίοδος εξασφαλίζει αποτελεσματική διόρθωση, μετατρέποντας το εναλλασσόμενο ρεύμα σε σταθερό άμεσο ρεύμα.

Φημισμένος για την αξιοπιστία του, το 1N4007 υπερέχει στην προστασία των κυκλωμάτων από τις αιχμές τάσης και τη διασφάλιση των ευαίσθητων εξαρτημάτων υπό απαιτητικές συνθήκες.Η ικανότητά του να χειρίζεται σενάρια υψηλής τάσης του δίνει ένα σαφές πλεονέκτημα έναντι παρόμοιων διόδων, οι οποίες μπορεί να παραπαίουν κάτω από βαριά φορτία.Αυτός ο συνδυασμός ανθεκτικότητας, αποτελεσματικότητας και ευελιξίας καθιστά το 1N4007 μια προτιμώμενη επιλογή για να αναζητήσετε αξιόπιστες επιδόσεις σε ένα ευρύ φάσμα εφαρμογών.

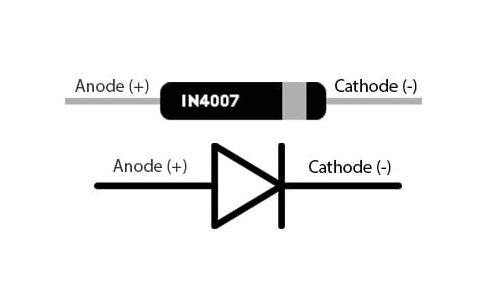

Διαμόρφωση PIN

Καρφίτσα	Ονομα	Περιγραφή
Ακροδέκτης 1	Ανοδος	Το ρεύμα εισέρχεται πάντα μέσω αυτού του τερματικού.
Ακροδέκτης 2	Κάθοδος	Το ρεύμα εξέρχεται πάντα μέσω αυτού του τερματικού.

Λειτουργία διόδου 1N4007

Κατάσταση προς τα εμπρός - Ενεργοποίηση ροής σταθερού ρεύματος

Η δίοδος 1N4007 διαδραματίζει αξιοσημείωτο ρόλο στα ηλεκτρονικά κυκλώματα, κυρίως όταν η τάση από την άνοδο υπερβαίνει εκείνη της καθόδου.Αυτή η κατάσταση προωθεί τη δίοδο σε μια κατάσταση μεροληψίας προς τα εμπρός, όπου επιτρέπει μια αξιόπιστη ροή ρεύματος, ικανή να διαχειρίζεται έως και 1 ampere.Ένα τέτοιο χαρακτηριστικό προσφέρεται για την καταλληλότητά του σε εφαρμογές που περιλαμβάνουν χαμηλά έως μέτρια ρεύματα, όπως τα κυκλώματα τροφοδοσίας και τα συστήματα διόρθωσης τάσης.Οι συσκευές που βασίζονται σε συνεχή και προβλέψιμη ηλεκτρική είσοδο ωφελούνται σε μεγάλο βαθμό από αυτή τη λειτουργία λειτουργίας.

Αντίστροφη προϋπόθεση - ενεργώντας ως προστατευτικό εμπόδιο

Όταν η τάση στην κάθοδο ξεπερνά την άνοδο, η διόδημα μετατοπίζεται σε μια αντίστροφη προαπαιττωμένη κατάσταση.Σε αυτό το σενάριο, λειτουργεί σαν προστατευτικό φράγμα, αποτρέποντας την τρέχουσα διέλευση και την θωράκιση λεπτών εξαρτημάτων από την πιθανή βλάβη των μη ρυθμιζόμενων ρευμάτων.Παρ 'όλα αυτά, η ικανότητά του να μπλοκάρει το ρεύμα είναι πεπερασμένη.Σε περίπτωση που η αντίστροφη τάση υπερβεί ένα συγκεκριμένο σημείο, ειδικά πέρα ​​από το ονομαστικό μέγιστο 1000 βολτ, η δίοδος αντιμετωπίζει τον κίνδυνο κατανομής, θέτοντας σε κίνδυνο την απόδοσή της.Η παρατήρηση των συνιστώμενων ορίων τάσης είναι επομένως ενεργή στη διατήρηση της λειτουργικής σταθερότητας.

Χαρακτηριστικά και προδιαγραφές

Χαρακτηριστικό/προδιαγραφές	Καθέκαστα
Τύπος	Δίοδος ανορθωτή με δύο ακροδέκτες
Μέσος όρος προθεσμιακού ρεύματος	1α
Διαρροή εξουσίας	3 W
Μέγιστη τάση rms	700 V
Χωρητικότητα διασταύρωσης	Συνήθως 15 pf
Αντίστροφος χρόνος ανάκτησης	Τυπικά 2,0 μs
Τύπος τοποθέτησης	Με τρύπα
Πτώση τάσης προς τα εμπρός	Χαμηλός
Προωθημένη ισχύς	Ψηλά
Διαρροή και αντίστροφο ρεύμα	Χαμηλός
Συμμόρφωση με το ROHS	Ναι, συμμορφώνονται με το ROHS και χωρίς PB
Τύπος πακέτου	DO-41
Επαναλαμβανόμενη μέγιστη αντίστροφη τάση	1000 V
Προωθητική τάση	1.1 V
Μέγιστο μη επαναλαμβανόμενο προωθητικό ρεύμα	30 α
Αντίστροφο ρεύμα	5 μΑ
Εύρος λειτουργίας και αποθήκευσης	-55 ° C έως +175 ° C

Εναλλακτικές λύσεις και ισοδύναμες δίοδοι

Για κυκλώματα που εμπλέκονται στο χειρισμό λιγότερο από 400V, το 1N4004 Η δίοδος αναδύεται ως αξιόπιστος ερμηνευτής, μοιράζοντας τα αξιότιμα ​​χαρακτηριστικά του 1N4007, αν και προσαρμοσμένα για χαμηλότερες ανάγκες τάσης.Εάν υπάρχει αναγκαιότητα για χωρητικότητα 600V, η επιλογή του 1N4005 γίνεται λογικό.Καθώς οι προσδοκίες τάσης αυξάνονται σε 800V, το 1N4006 Ξεχωρίζει για τις ικανότητές του για την ικανότητα χειρισμού σε αυτό το αυξημένο επίπεδο.

Εναλλακτικές δίοδοι για υψηλότερες τάσεις

Όταν σκάβουν σε αντικαταστάσεις διόδου για αυστηρότερες ρυθμίσεις που κυμαίνονται από 800V έως 1000V, μερικές εναλλακτικές λύσεις πληρούν αυτές τις απαιτήσεις κομψά.Δίοδοι όπως το HER158, HER208, FR107, FR207 αναδύονται ως ισχυρά υποκατάστατα, εξασφαλίζοντας αξιόπιστη λειτουργικότητα ακόμη και κάτω από αυξημένες συνθήκες τάσης.

Τα ισοδύναμα διόδων υποκατάστατα στο 1000V

Για σενάρια που απαιτούν άμεσα ισοδύναμα στο όριο 1000V, εξετάστε τις δίοδοι όπως το EM51, 1N5399, ή ΕΜ52.Αυτές οι επιλογές υποστηρίζουν τις βασικές ηλεκτρικές ιδιότητες, παρέχοντας παράλληλα παρόμοια ή βελτιωμένη ανθεκτικότητα και απόδοση.

Διαφύλαξη 1N4007 σε κυκλώματα

Για να διασφαλιστεί ότι η διόδους 1N4007 παραμένει αξιόπιστη για μεγάλο χρονικό διάστημα κατά την άριστη εκτέλεση, συνιστάται να το χειριστείτε σε μια τάση αισθητά χαμηλότερη από τη μέγιστη αντίστροφη τάση της.Συγκεκριμένα, η διατήρηση της δίοδος σε μια σειρά 30-40V κάτω από την κορυφή 1000V της διευκολύνει τη μείωση του στρες στο υλικό ημιαγωγού της διόδου, προωθώντας μια εκτεταμένη διάρκεια ζωής.Αυτή η προσέγγιση είναι παρόμοια με διάφορα πεδία όπου τα εξαρτήματα λειτουργούν κάτω από την πλήρη χωρητικότητα για ανθεκτικότητα και την ασφαλή λειτουργία με την πάροδο του χρόνου.

Διαχείριση της τρέχουσας ακρίβειας φορτίου και σύνδεσης

Ο προσεκτικός έλεγχος του φορτίου που δεν υπερβαίνει το 1α είναι σοβαρός, καθώς αποτρέπει την υπερβολική ροή ρεύματος που μπορεί να προκαλέσει υπερθέρμανση και ενδεχόμενη αποτυχία διόδου.Οι συνδέσεις κυκλώματος πρέπει να είναι ακριβείς και ασφαλείς, μειώνοντας τον κίνδυνο θεμάτων που σχετίζονται με χαλαρά τερματικά.Μπορείτε συχνά να τονίζετε τη σημασία των ακριβών τεχνικών καλωδίωσης, επειδή η αξιόπιστη συνδεσιμότητα είναι χρήσιμη για τη διατήρηση της σταθερής ηλεκτρικής ροής μέσα σε ένα κύκλωμα.

Έλεγχος θερμοκρασίας για σταθερότητα διόδου

Η θερμοκρασία επηρεάζει σημαντικά την απόδοση και τη σταθερότητα της διόδου.Παρόλο που το 1N4007 μπορεί να λειτουργήσει εντός -55 έως +175 βαθμών Κελσίου, είναι ευεργετικό να διατηρείται ένα μέτριο εύρος θερμοκρασίας για να αποφευχθεί η θερμική τάση.Η αποτελεσματική θερμική διαχείριση μπορεί να περιλαμβάνει τη χρήση ψύλλων και εξαερισμού, κοινές στρατηγικές σε διάφορες βιομηχανίες για να εξασφαλιστεί ότι ο ηλεκτρονικός εξοπλισμός λειτουργεί ομαλά χωρίς υπερθέρμανση.

Επιλέγοντας τη σωστή αντίσταση για τη ρύθμιση του κυκλώματος

Η επιλογή μιας κατάλληλης αντίστασης είναι το κλειδί για την αποτελεσματική ρύθμιση του ρεύματος μέσω της διόδου.Η σωστή αντίσταση θα περιορίσει το ρεύμα και θα εξασφαλίσει ότι η τάση κατά μήκος της διόδου παραμένει μέσα σε ένα ασφαλές εύρος λειτουργίας.Αυτή η πρακτική μπορεί να εξομοιωθεί με τη χρήση κατάλληλων εργαλείων σε διαφορετικά πεδία για να διασφαλιστεί ότι οι εργασίες ολοκληρώνονται αποτελεσματικά και με ασφάλεια, αντανακλώντας τη σημασία της ακρίβειας και της βαθμονόμησης στη διατήρηση της σταθερότητας του συστήματος.

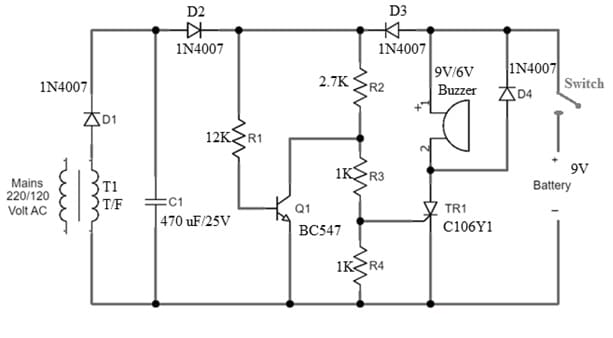

Αναβάθμιση ενός κυκλώματος ειδοποίησης διακοπής ρεύματος χρησιμοποιώντας διόδους 1N4007

Η δημιουργία ενός συστήματος ειδοποίησης για την ανίχνευση διακοπών ρεύματος σε σπίτια ή επιχειρήσεις περιλαμβάνει τη δημιουργία ενός ήχου σήματος μέσω ενός βομβητή όταν η ισχύς αποτυγχάνει.Τα εξαρτήματα που συμβάλλουν σε αυτή τη ρύθμιση περιλαμβάνουν την τροφοδοσία τάσης (220/120 volt a/c), έναν πολωμένο πυκνωτή 470 UF/25V, έναν θυρίστορ C106Y1, αντιστάσεις (R1-12K, R2-2,7K, R3 και R4 στο 1K το καθένα), 1N4007 Διόδες (D1 έως D4) για την αποκατάσταση του ρεύματος, μια μπαταρία 9V, ένα τρανζίστορ BC547 και ένα βομβητή 9V/6V.Η προσεκτική προσκόλληση στο διάγραμμα κυκλώματος εξασφαλίζει τις κατάλληλες συνδέσεις.

Λειτουργίες κυκλώματος

• Το κύκλωμα συνδέεται με την πρωτογενή τροφοδοσία χρησιμοποιώντας έναν μετασχηματιστή για να τροποποιήσει τα επίπεδα τάσης AC.

• Η διαδικασία διόρθωσης ξεκινά από τις δίοδοι D1, ακολουθούμενη από την επίδραση εξομάλυνσης του πυκνωτή C1, διατηρώντας σταθερή συνάρτηση συστατικών.

• Η κυρίαρχη λειτουργία του συναγερμού είναι η αλληλεπίδραση μεταξύ του τρανζίστορ Q1 και του θυρίστορ TR1.

• Όταν το σύστημα είναι ενεργό, το Q1 διατηρεί την τάση στην πύλη θυρίστορ κάτω από τα επίπεδα ενεργοποίησης, διατηρώντας τον συναγερμό ήσυχο.

Μετά τη διακοπή της ισχύος, η μπαταρία 9V μπαίνει, διαδραματίζοντας σημαντικό ρόλο.Εφαρμόζει μια προκατάληψη μέσω του D3, η οποία ξεκινά τον θυρίστορα και, στη συνέχεια, ενεργοποιείται ο συναγερμός.Για να σταματήσετε αποτελεσματικά και να προετοιμάσετε το σύστημα για μεταγενέστερη χρήση, επιτυγχάνεται μια χειροκίνητη επαναφορά με τη σύντομη αποσύνδεση της μπαταρίας με έναν διακόπτη που συνδέεται με τον θυρίστορα.Αυτό επιστρέφει το κύκλωμα σε κατάσταση αναμονής, έτοιμο για την επόμενη πτώση ισχύος.

Τα υπέρ και τα κατά

Πλεονεκτήματα

Η δίοδος 1N4007 σημειώνεται για τη διαχείριση σημαντικών ρευμάτων κύματος, καθιστώντας το χρησιμοποιημένο σε κυκλώματα που αντιμετωπίζουν αιχμές υψηλής τάσης.Η ανθεκτικότητα του σε αυξημένες θερμοκρασίες καθιστά κατάλληλη για προκλητικές συνθήκες, εξασφαλίζοντας την ακλόνητη αξιοπιστία και τις επιδόσεις υπό δύσκολες συνθήκες.Η δίοδος είναι οικονομικά ευνοϊκή, προσφέροντας μια ευεργετική ισορροπία κόστους-απόδοσης χωρίς συμβιβασμό.Μια χαμηλή πτώση τάσης προς τα εμπρός ενισχύει την ενεργειακή απόδοση, ειδικά στις εφαρμογές τροφοδοσίας, την ενθάρρυνση της βιώσιμης χρήσης ενέργειας.Η ικανότητα αντιμετώπισης υψηλών ρευμάτων προώθησης προσφέρει πρόσθετη ανθεκτικότητα έναντι ξαφνικών ηλεκτρικών διαταραχών.Επιπλέον, η χαμηλή διαρροή και το αντίστροφο ρεύμα είναι το κλειδί για τη διατήρηση της ακεραιότητας του κυκλώματος, εμποδίζοντας τις απρόβλεπτες ροές ρεύματος.Η συμμόρφωση με τα πρότυπα ROHS και PB την ευθυγραμμίζει με τους οικολογικούς ρυθμιστικούς κανόνες.Στη διαδικασία επιλογής εξαρτημάτων για σχέδια, το 1N4007 ξεχωρίζει συχνά για το μείγμα προσιτής και τεχνικής ικανότητας.

Κατά τα βοηθήματα

Αν και ευεργετικό, η δίοδος 1N4007 έρχεται με ορισμένους περιορισμούς.Η περιορισμένη ικανότητα αντίστροφης τάσης μπορεί να περιορίσει την εφαρμογή της σε κυκλώματα που απαιτούν μεγαλύτερη αντοχή στην τάση, ωθώντας σας να εξετάσετε εναλλακτικές διόδους σε τέτοια σενάρια.Το χαμηλότερο ρεύμα Breakover μπορεί να αποτελέσει εμπόδιο στις εφαρμογές που απαιτούν μεγαλύτερα ρεύματα για αξιόπιστες επιδόσεις, απαιτώντας προσαρμογές μετοχών για την κάλυψη αυτών των απαιτήσεων.Οι ανησυχίες γύρω από τη διάχυση της ισχύος ενδέχεται να επηρεάσουν τη θερμική διαχείριση σε περιορισμένα ή ευαίσθητα σε θερμικά περιβάλλοντα, υποστηρίζοντας τις συνολικές στρατηγικές σχεδιασμού για την άμβλυνση της υπερθέρμανσης και την παρατεταμένη επιχειρησιακή ζωή.Ενώ το ρεύμα ανάστροφης διαρροής είναι μικρό, μπορεί να αμφισβητήσει τα κυκλώματα υψηλής ακρίβειας όπου η ακρίβεια σε κάθε μικροαμπόδια είναι δυναμική, απαιτώντας αυστηρές δοκιμές και επαλήθευση.Με αυτούς τους περιορισμούς, η εξέταση εναλλακτικών ή συμπληρωματικών στοιχείων μπορεί να είναι χρήσιμη για την εκπλήρωση των στοχοθετημένων στόχων σχεδιασμού, διατηρώντας παράλληλα την πιστότητα των επιδόσεων.Η επιλογή των κατάλληλων εξαρτημάτων περιλαμβάνει μια λεπτή πράξη juggling αυτές τις μεταβλητές για να εξασφαλιστεί τόσο η λειτουργικότητα όσο και η αξιοπιστία στη ζωή της συσκευής.

Εφαρμογές της διόδου 1N4007

AC σε μετασχηματισμούς DC

Η δίοδος 1N4007 εξυπηρετεί έναν αξιοσημείωτο ρόλο στη μετατροπή του AC σε DC εντός τροφοδοσίας που είναι βασικά σε αμέτρητες ηλεκτρονικές συσκευές.Χρησιμοποιούνται σε διάφορους τομείς, χρησιμοποιείται για διαδικασίες διόρθωσης σε τροφοδοτικά, μετατροπείς και μετατροπείς.Με την επιδείνωση των εισροών εναλλασσόμενου ρεύματος σε σταθερές εξόδους DC, ενισχύει την αξιόπιστη παροχή ισχύος σε ηλεκτρονικά κυκλώματα.Αυτή η μετατροπή εμπλουτίζει την αξιοπιστία της συσκευής, τη βελτιστοποίηση της απόδοσης και τη διασφάλιση των ηλεκτρονικών κυκλωμάτων που αποτελούν μέρος.

Προστασία και επίβλεψη τάσης

Εκτός από τις μετασχηματιστικές δυνατότητές του, ο 1N4007 ενισχύει τους μηχανισμούς προστασίας και διαχειρίζεται τη ρύθμιση της τάσης.Εμποδίζει αποτελεσματικά τις βλαβερές αιχμές τάσης, ενεργώντας ως κηδεμόνας για τα κυκλώματα ψηφιακής λογικής.Αυτή η λειτουργικότητα της διόδου στην απομάκρυνση της τάσης είναι ενεργή για τη διατήρηση της ακεραιότητας και της λειτουργικότητας των ευαίσθητων συστατικών.Η συνεισφορά του επεκτείνεται στη ρύθμιση της τάσης σε προσαρμογείς, φορτιστές μπαταριών και ρυθμιστικές αρχές, παρουσιάζοντας την ευρεία εφαρμογή της σε σύγχρονα κυκλώματα.

Προσαρμόσιμες λειτουργίες σε ποικίλα πλαίσια

Η προσαρμοστικότητα του 1N4007 εκδηλώνεται μέσω της απασχόλησής του ως δίοδος flyback, επιτρέποντας την τρέχουσα ανακύκλωση, εξομαλύνει έτσι τις αιχμές τάσης σε επαγωγικά φορτία.Διαδραματίζει οργανικούς ρόλους σε ανορθωτές μισού κύματος και πλήρους κύματος, που απαιτούνται για τη διαχείριση του συστήματος μπαταριών και τη αποδιαμόρφωση σήματος.Σε εφαρμογές όπως ο έλεγχος του κινητήρα και οι πολλαπλασιαστές τάσης, η δίοδος ρυθμίζει επιδέξια τα επίπεδα τάσης, εξασφαλίζοντας την αποτελεσματική μεταφορά ενέργειας.Η ευελιξία του είναι εμφανής στην ικανότητά της να χειρίζεται ποικίλες ηλεκτρικές απαιτήσεις.

Αυτοκινητοβιομηχανία και φωτισμός

Μέσα στον τομέα της αυτοκινητοβιομηχανίας, το 1N4007 είναι καθοριστικό για τις μετατροπές DC TO-DC και τη διασφάλιση περίπλοκων ηλεκτρικών πλαισίων, εξασφαλίζοντας ισχυρή κατανομή ισχύος.Η χρήση του στη ρύθμιση του φωτισμού απεικονίζει την ικανότητά της για τη διαχείριση της ηλεκτρικής ροής και τη διατήρηση της απόδοσης αιχμής στις ρυθμίσεις φωτισμού, κυρίως όπου ο σταθερός φωτισμός είναι σοβαρός.

Φύλλο δεδομένων PDF

1N4007 φύλλα δεδομένων:

1N4001-4007 Datasheet.pdf
