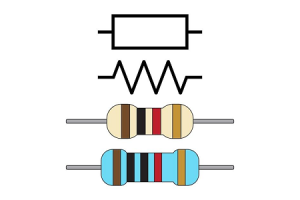

Περιεκτικός οδηγός για αντιστάσεις: τύποι, λειτουργίες, σύμβολα και εφαρμογές

Οι αντιστάσεις είναι σημαντικά τμήματα ηλεκτρονικών κυκλωμάτων, που ενεργούν σαν ελεγκτές κυκλοφορίας για ηλεκτρική ενέργεια.Έρχονται με διαφορετικές τιμές αντίστασης, που μετρούνται σε ohms (ω), οι οποίες βοηθούν στη διαχείριση του πόσα ηλεκτρική ενέργεια ρέει μέσα από ένα κύκλωμα.Αυτό το άρθρο καταδύεται βαθιά στους ρόλους και τους τύπους αντιστάσεων, εξηγώντας πώς λειτουργούν, τα διαφορετικά διαθέσιμα είδη και γιατί οι τεχνικές τους λεπτομέρειες έχουν σημασία.Οι αντιστάσεις κάνουν περισσότερο από το ρεύμα ελέγχου, προστατεύουν τα ευαίσθητα μέρη των gadgets, βοηθούν τις συσκευές να λειτουργούν ομαλά και να διασφαλίζουν ότι όλα λειτουργούν με ασφάλεια και αποτελεσματικά.Εξετάζοντας διάφορους τύπους αντιστάσεων, όπως σταθερή, μεταβλητή και εκείνους ευαίσθητους σε συνθήκες όπως η θερμοκρασία ή το φως, αυτό το άρθρο μας βοηθά να κατανοήσουμε πώς βρίσκονται οι αντιστάσεις στον κόσμο των ηλεκτρονικών.

Κατάλογος

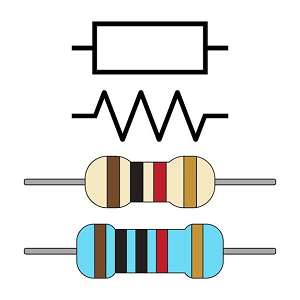

Κατανόηση αντιστάσεις

Οι αντιστάσεις παίζουν ρόλο στα ηλεκτρονικά κυκλώματα με τη διαχείριση και τον έλεγχο της ροής του ηλεκτρικού ρεύματος.Κάθε αντίσταση κατασκευάζεται με συγκεκριμένη τιμή αντίστασης, που μετράται σε OHMS (ω), η οποία καθορίζει την ικανότητά του να ρυθμίζει το ρεύμα.Αυτά τα εξαρτήματα εξυπηρετούν πολλαπλούς σκοπούς, συμπεριλαμβανομένης της ρύθμισης τάσης, την προστασία ευαίσθητων εξαρτημάτων όπως τα LED και τα τρανζίστορ και την εξασφάλιση της σταθερότητας του κυκλώματος.Χρησιμοποιούνται επίσης στην προετοιμασία σήματος, την κατανομή ισχύος και την αντιστοίχιση αντίστασης.Στα διαγράμματα κυκλωμάτων, οι αντιστάσεις αντιπροσωπεύονται από τυποποιημένα σύμβολα που χρησιμοποιούνται για το σχεδιασμό και την ερμηνεία ηλεκτρονικών συστημάτων.Οι αντιστάσεις έρχονται σε διάφορους τύπους, το καθένα με συγκεκριμένες ιδιότητες κατάλληλες για διαφορετικές εφαρμογές.Οι βασικές προδιαγραφές, όπως η τιμή αντίστασης, η ανοχή και η αξιολόγηση ενέργειας, χρειάζονται την κατάλληλη χρήση τους.Η ανοχή υποδεικνύει πόσο η πραγματική αντίσταση της αντίστασης μπορεί να διαφέρει από την αναφερόμενη τιμή της, που εκφράζεται ως ποσοστό.Για εφαρμογές που απαιτούν υψηλή ακρίβεια, απαιτείται επιλογή αντίστασης με στενή ανοχή.Η χρωματική κωδικοποίηση είναι ένα σύστημα που χρησιμοποιείται σε αντιστάσεις για να μεταφέρει γρήγορα την τιμή αντίστασης και την ανοχή τους.Για παράδειγμα, μια αντίσταση με ζώνες καφέ, μαύρου, κόκκινου και χρυσού αντιστοιχεί σε αντίσταση 1 kΩ με ανοχή 5%.Αυτή η μέθοδος εξασφαλίζει την αποτελεσματικότητα στην ταυτοποίηση και συμβάλλει στη διατήρηση της αξιοπιστίας κατά τη συναρμολόγηση του κυκλώματος.

Η μονάδα SI της αντίστασης: Ohm (ω)

Το OHM (ω) είναι η τυπική μονάδα μέτρησης για ηλεκτρική αντίσταση στο διεθνές σύστημα μονάδων (SI).Αντιπροσωπεύει το βαθμό στον οποίο ένα υλικό αντιστέκεται ή αντιτίθεται στη ροή του ηλεκτρικού ρεύματος μέσω του.Η αντίσταση είναι μια ιδιότητα στη μελέτη των ηλεκτρικών κυκλωμάτων και αποτελεί βασική παράμετρο για τον προσδιορισμό του τρόπου με τον οποίο η αποτελεσματική ηλεκτρική ενέργεια μπορεί να μεταδοθεί ή να διαλυθεί σε ένα δεδομένο σύστημα.Από τεχνικούς όρους, ένα ohm ορίζεται ως η αντίσταση που συμβαίνει όταν μια διαφορά δυναμικού ενός volt παράγει ένα ρεύμα ενός αμπέρ μέσω ενός αγωγού.Αυτή η σχέση εκφράζεται μαθηματικά από τον νόμο του Ohm, ο οποίος δηλώνει:

όπου 𝑅 είναι αντίσταση (σε ohms), 𝑉 είναι η τάση (σε volts), και 𝐼 είναι το ρεύμα (σε amperes).Η μέτρηση της αντίστασης απαιτείται στον ηλεκτρονικό σχεδιασμό, καθώς επιτρέπει τον υπολογισμό του τρόπου με τον οποίο τα εξαρτήματα θα συμπεριφέρονται υπό διάφορες ηλεκτρικές συνθήκες.Για παράδειγμα, οι αντιστάτες, ένα από τα πιο κοινά συστατικά σε κυκλώματα, έχουν σχεδιαστεί ειδικά για να παρέχουν μια ορισμένη αντίσταση στη ροή ρεύματος ελέγχου, να προστατεύουν τα ευαίσθητα συστατικά ή να διαιρέσουν την τάση.Ομοίως, η αντίσταση των καλωδίων, των ημιαγωγών και των μονωτών παίζει ρόλο στον προσδιορισμό της αποτελεσματικότητας και της λειτουργικότητας των ηλεκτρικών και ηλεκτρονικών συστημάτων.

Τύποι αντιστάσεων

Οι αντιστάσεις ταξινομούνται σε διάφορους τύπους με βάση το σχεδιασμό και τη λειτουργικότητά τους.Αυτή η ταξινόμηση σας βοηθά να επιλέξετε την κατάλληλη αντίσταση για τις συγκεκριμένες ανάγκες τους, λαμβάνοντας υπόψη παράγοντες όπως η ακρίβεια, η ανθεκτικότητα και οι απαιτήσεις εφαρμογής.

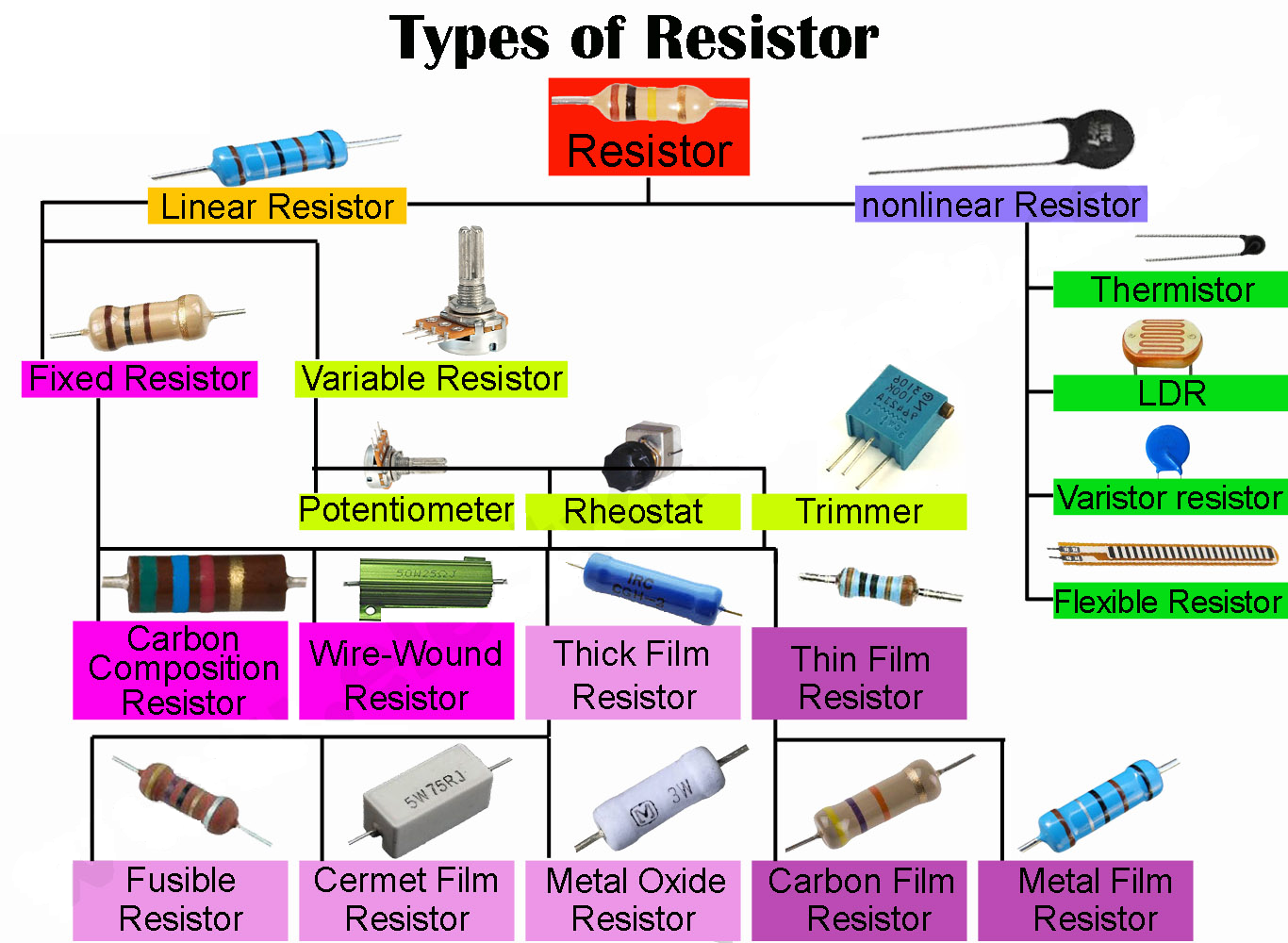

Εικόνα 2. Τύποι αντίστασης

Σταθερές αντιστάσεις

Οι σταθερές αντιστάσεις έχουν μια καθορισμένη τιμή αντίστασης που παραμένει σταθερή, ανεξάρτητα από τις περιβαλλοντικές αλλαγές.Χρησιμοποιούνται συνήθως στις περισσότερες ηλεκτρονικές συσκευές και είναι διαθέσιμες σε διαφορετικούς τύπους με βάση τα υλικά και τις ιδιότητες:

• Αντιστάσεις φιλμ άνθρακα: Προσιτές και ευρέως διαθέσιμες, αυτές χρησιμοποιούνται για εφαρμογές γενικής χρήσης όπου δεν απαιτείται υψηλή ακρίβεια.Υποστηρίζουν αξιολογήσεις ισχύος μεταξύ 1/8 watt και 2 watt και λειτουργούν καλά μέχρι 70 ° C.

• Αντιστάσεις μεταλλικής μεμβράνης: Γνωστή για την ακρίβεια και τη σταθερότητά τους, αυτά είναι ιδανικά για εφαρμογές ακριβείας.Μπορούν να χειριστούν υψηλότερες θερμοκρασίες, μέχρι 125 ° C, και είναι διαθέσιμες με βαθμολογίες ισχύος που κυμαίνονται από 1/8 watt έως 3 watts.

• Αντιστάσεις μεμβράνης οξειδίου: Ανθεκτικοί υπό υψηλή θερμότητα και πίεση, συχνά επιλέγονται για απαιτητικές εφαρμογές ως εναλλακτική λύση στις αντιστάσεις μετάλλων.

• Αντιστάσεις τσιμέντου και καλωδίων: Σχεδιασμένα για χρήση υψηλής ισχύος, αυτές οι αντιστάσεις είναι ισχυρές και ικανές να αντισταθούν σημαντικά ενεργειακά φορτία.

• Εξειδικευμένες αντιστάσεις: Τύποι όπως σύνθεση άνθρακα, λεπτή μεμβράνη και παχιά αντιστάσεις φιλμ εξυπηρετούν τις εξειδικευμένες εφαρμογές, προσθέτοντας ευελιξία στα σχέδια κυκλωμάτων.

Μεταβλητές αντιστάσεις

Οι μεταβλητές αντιστάσεις, που συχνά ονομάζονται ποτενσιόμετρα είναι ειδικοί τύποι αντιστάσεων που σας επιτρέπουν να αλλάξετε την τιμή αντίστασης τους με μη αυτόματο τρόπο.Αυτή η προσαρμογή τα καθιστά απίστευτα χρήσιμα σε ένα ευρύ φάσμα εφαρμογών, όπως ο έλεγχος της φωτεινότητας ενός φωτός (φωτός), η ρύθμιση του όγκου των ηχείων (ελέγχων έντασης ήχου) ή η ηλεκτρονική συσκευή ρύθμισης κατά τη διάρκεια της βαθμονόμησης.Μια μεταβλητή αντίσταση συνήθως έχει τρία τερματικά.Ο Δύο σταθερές επαφές είναι τα εξωτερικά τερματικά και συνδέονται με τα άκρα της αντίστασης.Η συνολική αντίσταση της αντίστασης μεταξύ αυτών των δύο σημείων είναι σταθερή. Μια κινητή επαφή, συχνά ονομάζεται ο υαλοκαθαριστήρας.Διαχωρίζεται ή περιστρέφεται στην επιφάνεια της αντίστασης, αλλάζοντας την αντίσταση μεταξύ του υαλοκαθαριστήρα και κάθε σταθερού τερματικού.Με τη μετακίνηση του υαλοκαθαριστήρα, μπορείτε να ελέγξετε πόσο από την αντίσταση χρησιμοποιείται, προσαρμόζοντας αποτελεσματικά την αντίσταση.Οι μεταβλητές αντιστάσεις έρχονται σε διαφορετικές μορφές ανάλογα με τον τρόπο λειτουργίας τους.Για παράδειγμα, περιστροφικά ποτενσιόμετρα Έχετε ένα κουμπί ή κλήση που στρέφετε για να ρυθμίσετε την αντίσταση, που συνήθως βρίσκεται στους ελέγχους όγκου. Διχασμό Έχετε ένα μοχλό που κινείστε προς τα πάνω και προς τα κάτω, που χρησιμοποιείται συχνά στον εξοπλισμό ανάμιξης ήχου.

Μη γραμμικές αντιστάσεις

Οι μη γραμμικές αντιστάσεις είναι ένας ειδικός τύπος αντίστασης του οποίου η αντίσταση δεν παραμένει σταθερή και μεταβάλλεται ανάλογα με εξωτερικούς παράγοντες όπως η θερμοκρασία, η τάση ή το φως.Σε αντίθεση με τους τυποποιημένους αντιστάσεις, οι οποίοι διατηρούν μια σταθερή αντίσταση, αυτές οι αντιστάσεις έχουν σχεδιαστεί για να ανταποκρίνονται δυναμικά στο περιβάλλον τους, καθιστώντας τους ιδανικές για μια ποικιλία εξειδικευμένων εφαρμογών.Υπάρχουν διάφοροι τύποι μη γραμμικών αντιστάσεων, καθένα από τα οποία είναι προσαρμοσμένα σε μια συγκεκριμένη εξωτερική επιρροή:

• Θερμοκρασίες: Αυτά είναι ιδιαίτερα ευαίσθητα στις μεταβολές της θερμοκρασίας.Όταν η θερμοκρασία γύρω από ένα θερμίστορ αυξάνεται ή μειώνεται, η αντίσταση της αλλάζει ανάλογα.Αυτή η ιδιότητα καθιστά τους θερμοστάτες ιδανικά για εφαρμογές όπως αισθητήρες θερμοκρασίας, όπου μπορούν να μετρήσουν και να παρακολουθούν τα επίπεδα θερμότητας.Χρησιμοποιούνται επίσης για προστασία υπερέντασης, καθώς η αντίσταση τους μπορεί να αυξηθεί για να περιορίσει το υπερβολικό ρεύμα στα ηλεκτρικά κυκλώματα.

• Varistors: Η αντίσταση ενός Varistor εξαρτάται από την τάση που εφαρμόζεται σε αυτό.Σε χαμηλές τάσεις, ένας varistor προσφέρει υψηλή αντίσταση, αλλά όταν η τάση ανέρχεται σε ένα συγκεκριμένο όριο, η αντίσταση της πέφτει.Αυτό καθιστά τους Varistors εξαιρετικά για την προστασία των ηλεκτρονικών συσκευών από αιχμές ή υπερτάξεις τάσης, όπως αυτές που προκαλούνται από απεργίες αστραπής ή διακυμάνσεις του ηλεκτρικού δικτύου.

• Φωτοανατολιστές: Επίσης γνωστοί ως εξαρτώμενες από το φως αντιστάσεις (LDRs), αυτά τα συστατικά αλλάζουν την αντίσταση τους με βάση την ένταση του φωτός που λάμπει πάνω τους.Στο σκοτάδι, η αντίσταση τους είναι υψηλή, αλλά σε έντονο φως, η αντίσταση τους πέφτει.Αυτό το χαρακτηριστικό καθιστά τους φωτοαντιστοποιητές ιδανικούς για χρήση σε συσκευές ευαίσθητου στο φως, όπως αυτόματα συστήματα φωτισμού, φώτα δρόμου που ανάβουν το σούρουπο και συναγερμοί ενεργοποιημένους από το φως.

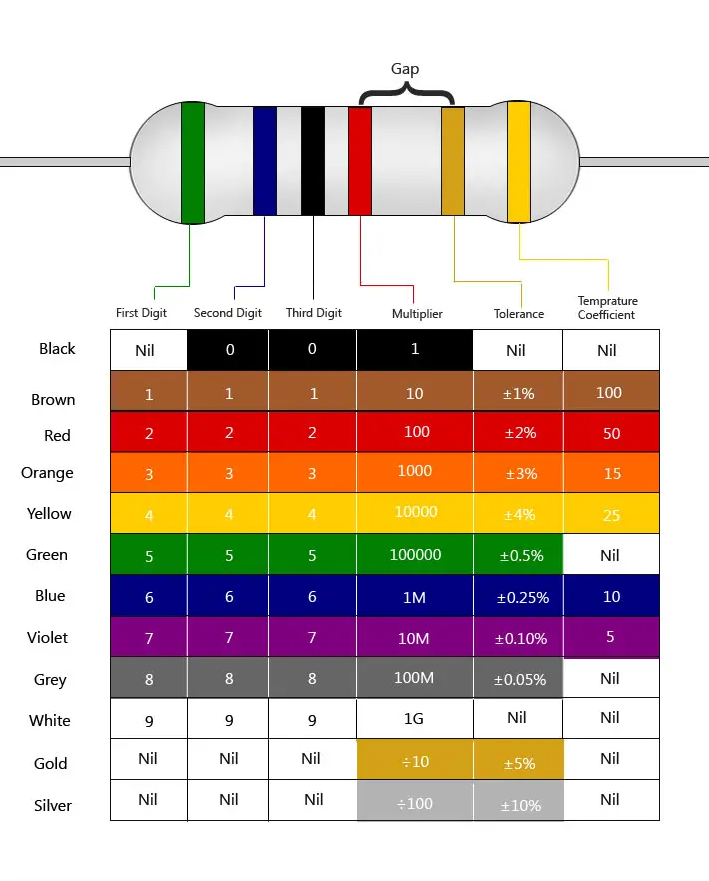

Χρωματικοί κώδικες αντίστασης

Το σύστημα κωδικοποίησης χρωμάτων σε αντιστάσεις απλοποιεί τη διαδικασία καθορισμού της αντίστασης και της ανοχής τους.Κάθε αντίσταση έχει μια σειρά από έγχρωμες ζώνες, όπου κάθε χρώμα αντιπροσωπεύει μια αριθμητική τιμή.Η ακολουθία των ζωνών κωδικοποιεί τις ηλεκτρικές ιδιότητες του αντίστασης.Για παράδειγμα, μια αντίσταση με ζώνες κόκκινου, ιώδους, κίτρινου και χρυσού μεταφράζεται σε αντίσταση 27 kΩ με ανοχή 5%.

Μονάδες αντίστασης και μετατροπές

Η αντίσταση των αντιστάσεων μετράται σε OHMS (ω), η τυπική μονάδα που χρησιμοποιείται για να εκφράσει πόσο ένα υλικό αντιτίθεται στη ροή του ηλεκτρικού ρεύματος.Ωστόσο, σε πρακτικές εφαρμογές, οι αντιστάσεις συχνά έχουν πολύ μεγάλες ή πολύ μικρές τιμές αντίστασης.Για να διευκολυνθούν οι τιμές αυτές, πολλοί χρησιμοποιούν μεγαλύτερες ή μικρότερες μονάδες που προέρχονται από ohms, όπως kilohms (kΩ), megohms (MΩ), milliohms (MΩ) και microohms (μΩ).Η κατανόηση αυτών των μονάδων και των μετατροπών τους απαιτείται για την ακριβή ανάγνωση, τον υπολογισμό και την επιλογή τιμών αντίστασης σε ηλεκτρονικά κυκλώματα.Εδώ είναι οι πιο συνηθισμένες μετατροπές μονάδας για αντίσταση:

• 1 megohm (MΩ) = 1.000.000 ohms (ω).Αυτό χρησιμοποιείται για εξαιρετικά υψηλές τιμές αντίστασης, που συχνά παρατηρούνται σε κυκλώματα όπου πολύ λίγες ροές ρεύματος, όπως ευαίσθητοι αισθητήρες ή συστήματα υψηλής τάσης.

• 1 κιλό (kΩ) = 1.000 ohms (ω).Πρόκειται για μια κοινή μονάδα για καθημερινές αντιστάσεις σε τυπικά κυκλώματα, όπως αυτά του εξοπλισμού ήχου ή των ηλεκτρονικών ειδών στο σπίτι.

• 1 ohm (ω) = 1.000 milliohms (MΩ).Τα milliohms χρησιμοποιούνται για πολύ μικρές αντιστάσεις, όπως αυτές σε καλώδια, συνδετήρες ή ορισμένα εξαρτήματα ισχύος όπου είναι σημαντική η χαμηλή αντίσταση.

• 1 milliohm (MΩ) = 1.000 microohms (μΩ).Τα microohms χρησιμοποιούνται για εξαιρετικά μικρές αντιστάσεις, συχνά μετρούμενες σε εφαρμογές ακριβείας, όπως η αντίσταση των αγωγών υψηλής ποιότητας ή σε υπεραγωγικά υλικά.

Αυτές οι μετατροπές είναι σημαντικές επειδή οι ηλεκτρονικές συσκευές και τα κυκλώματα μπορούν να περιλαμβάνουν ένα ευρύ φάσμα τιμών αντίστασης.Για παράδειγμα, η αντίσταση σε ένα μικρό κύκλωμα LED μπορεί να βρίσκεται στην περιοχή Kilohm, ενώ η αντίσταση ενός καλωδίου ισχύος μπορεί να είναι σε milliohms.Η σωστή ερμηνεία και η χρήση αυτών των μονάδων εξασφαλίζει ακριβή σχεδιασμό, μέτρηση και λειτουργικότητα των κυκλωμάτων.Για να δείξετε περαιτέρω, εάν εργάζεστε με μια αντίσταση με την ένδειξη 4.7kΩ, σημαίνει ότι η αντίσταση είναι 4.700 ohms.Ομοίως, εάν βλέπετε 0,01Ω, μπορεί επίσης να εκφραστεί ως 10 milliohms.Η κατανόηση αυτών των σχέσεων διευκολύνει την ανάγνωση των προδιαγραφών αντίστασης και τη μετατροπή των τιμών ανάλογα με τις ανάγκες.Οι μονάδες αντίστασης και οι μετατροπές τους βοηθούν στην τυποποίηση των μετρήσεων και διευκολύνουν την εργασία με ένα ευρύ φάσμα τιμών αντίστασης, από τις πολύ μικρές έως τις πολύ μεγάλες.

Σύμβολα και σημάνσεις αντίστασης

Στα ηλεκτρονικά, οι αντιστάσεις αντιπροσωπεύονται από συγκεκριμένα σύμβολα και σημάνσεις που βοηθούν στον εντοπισμό του τύπου, του σκοπού και της αξίας τους σε ένα κύκλωμα.Αυτά τα σύμβολα είναι απαραίτητα για τα διαγράμματα κυκλώματος ανάγνωσης (σχήματα), όπου δείχνουν το ρόλο κάθε αντίστασης και τις συνδέσεις του με άλλα συστατικά.Στα διαγράμματα κυκλώματος, οι αντιστάσεις αντιπροσωπεύονται συνήθως από ένα από τα δύο σύμβολα, μια γραμμή ζιγκ -ζαγκ ή ένα ορθογώνιο.Παράλληλα με αυτά τα σύμβολα, χρησιμοποιούνται πρόσθετα γράμματα για να υποδείξουν διαφορετικούς τύπους αντιστάσεων:

• R: Μια τυπική σταθερή αντίσταση, η οποία έχει σταθερή τιμή αντίστασης και δεν μπορεί να ρυθμιστεί.

• RN: Ένα δίκτυο αντίστασης, το οποίο είναι μια ομάδα πολλαπλών αντιστάσεων σε συνδυασμό σε ένα πακέτο.Αυτά συχνά χρησιμοποιούνται για την εξοικονόμηση χώρου σε μια πλακέτα κυκλώματος.

• RP: ποτενσιόμετρο ή μεταβλητή αντίσταση, η οποία μπορεί να ρυθμιστεί για να αλλάξει την τιμή αντίστασης.

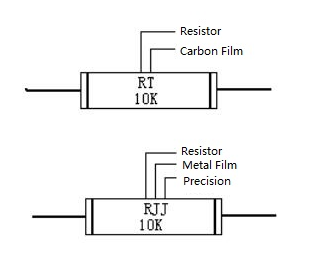

Εικόνα 4. Αντίσταση μεμβράνης άνθρακα και αντιστάθμιση μετάλλων ακριβείας

Εκτός από τα σχηματικά σύμβολα, οι ίδιοι οι αντιστάσεις έχουν φυσικές σημάνσεις που δίνουν σημαντικές λεπτομέρειες σχετικά με τις ιδιότητές τους για την επιλογή της σωστής αντίστασης για μια συγκεκριμένη εφαρμογή.Για παράδειγμα, μια αντίσταση με αντίσταση 470 ohms μπορεί να έχει εκτυπωθεί 470Ω ή να χρησιμοποιεί έγχρωμες ζώνες για να αντιπροσωπεύει την τιμή.Η ανοχή εκφράζεται ως ποσοστό (π.χ. ± 5%) και δείχνει πόσο η πραγματική αντίσταση μπορεί να ποικίλει από την δηλωμένη τιμή.Οι αντιστάσεις έχουν βαθμολογία ενέργειας, που μετράται σε Watts (W), η οποία δείχνει πόση δύναμη μπορούν να χειριστούν με ασφάλεια χωρίς υπερθέρμανση ή κατεστραμμένη.Για παράδειγμα, μια αντίσταση 0,25W είναι μικρότερη και μπορεί να χειριστεί λιγότερη ισχύ από μια αντίσταση 1W.Οι αξιολογήσεις ισχύος συχνά υποδεικνύονται με μέγεθος, σχήμα ή σημάνσεις κειμένου.Ορισμένες αντιστάσεις μπορούν επίσης να περιλαμβάνουν σημάνσεις ή κώδικες που καθορίζουν το υλικό που είναι κατασκευασμένο από (π.χ. άνθρακα, μεταλλικό φιλμ) και αν είναι εξειδικευμένα, όπως αντιστάσεις υψηλής ακρίβειας ή αντιστάσεις φλόγας.

Γιατί τα σύμβολα και τα σημάδια έχουν σημασία;

Ο συνδυασμός συμβόλων στα σχήματα και τα σημάδια σε φυσικές αντιστάσεις είναι ιδανικός για τα κυκλώματα σχεδιασμού και αντιμετώπισης προβλημάτων.Για παράδειγμα, κατά την οικοδόμηση ενός κυκλώματος, πολλοί βασίζονται στο σχηματικό για να μάθουν ποια αντίσταση στη χρήση και πού να το τοποθετήσετε.Στη συνέχεια, εξετάζουν τα σημάδια σχετικά με την πραγματική αντίσταση για να εξασφαλίσουν ότι ταιριάζει με τις απαιτήσεις του σχηματικού όσον αφορά την αντίσταση, την ανοχή και τον χειρισμό της εξουσίας.Τα σημάδια είναι επίσης σημαντικά κατά την αντικατάσταση ή την επισκευή εξαρτημάτων σε ένα υπάρχον κύκλωμα.Για παράδειγμα, εάν μια αντίσταση καίγεται, τα σημάδια για την κατεστραμμένη αντίσταση επιτρέπουν να ταυτοποιηθούν και να την αντικαταστήσουν με το σωστό μέρος.Τα σύμβολα και τα σημάδια της αντίστασης παρέχουν πληροφορίες που απλοποιούν το σχεδιασμό κυκλωμάτων, εξασφαλίζουν τη συμβατότητα και τα βοηθήματα στην αντιμετώπιση προβλημάτων.Είναι η γλώσσα των αντιστάσεων, καθιστώντας ευκολότερη την εργασία με αυτά τα εξαρτήματα με αυτοπεποίθηση και με ακρίβεια.

Κωδικοί ταξινόμησης και αναγνώρισης αντιστάσεων

Παραγγελία	Πληκτρολογώ	Ονομα	Σύμβολο
Το πρώτο γράμμα	Κύριος τίτλος	Αντίσταση	R
		Ποτενσιόμετρο	W
Το δεύτερο γράμμα	Υλικό αγωγού	Φιλμ άνθρακα	Τ
		Μεταλλική μεμβράνη	J
		Μεμβράνη μεταλλικού οξειδίου	Y
		Καλωδίωση	X
Το τρίτο γράμμα	Σχήμα, απόδοση, κ.λπ.	μέγεθος	X
		Ακρίβεια	J
		μέτρημα	μεγάλο
		Υψηλή εξουσία	σολ

Τεχνικές προδιαγραφές κοινών τύπων αντιστάσεων

Τύποι αντιστάσεων	Αξιολογημένη ισχύς (W)	Εύρος ονομαστικής αντίστασης (ω)	Συντελεστής θερμοκρασίας (1/° C)	Δυναμικό θορύβου (μV/V)	Συχνότητα λειτουργίας
Αντιστάσεις ταινίας άνθρακα τύπου RT	0,05, 0,125, 0,25, 0,5, 1,2	10-10 × 10³, 5.1-510 × 10³, 5.1-910 × 10³, 5.1-2 × 10⁶, 5.1-5 × 10⁶	-(6-20) × 10⁻⁴	1-5	Κάτω από 10 MHz
RU Αντίσταση φιλμ άνθρακα τύπου RU	0,125, 0,25, 1,2	5.1-510 × 10³, 10 × 10⁶	± (7-12) × 10⁻⁴	1-5	Κάτω από 10 MHz
Αντίσταση μεταλλικής ταινίας τύπου RJ	0,125, 0,25, 0,5, 1,2	30-510 × 10³, 30-1 × 10⁶, 30-5 × 10⁶, 30-10 × 10⁶	± (6-10) × 10⁻⁴	1-4	Κάτω από 10 MHz
Αντίσταση τραύματος τύπου Ryyc	2.5-100	5.1-56 × 10⁶	-	-	Χαμηλή συχνότητα
WTH Τύπος Φιλιντί Carbon Potentiometer	0,5-2	470-4.7 × 10⁶	5-10	5-10	Κάτω από μερικές εκατοντάδες kHz
WX Τύπος Wire-Wound Potentiometer	1-3	10-20 × 103	-	-	Χαμηλή συχνότητα

Αντιπροσωπεύοντας αντιστάσεις σε διαγράμματα κυκλωμάτων

Τα διαγράμματα κυκλωμάτων χρησιμοποιούν τυποποιημένα σύμβολα για να αντιπροσωπεύουν διαφορετικούς τύπους αντιστάσεων, εξασφαλίζοντας τη συνοχή μεταξύ των σχεδίων.

Σταθερές αντιστάσεις

Οι σταθερές αντιστάσεις απεικονίζονται ως ορθογώνιο με γραμμές που εκτείνονται από κάθε άκρο για να αντιπροσωπεύουν τους οδηγούς.Σε ορισμένες περιοχές χρησιμοποιείται μια γραμμή ζιγκ -ζαγκ.Αυτά τα σύμβολα δείχνουν ότι η αντίσταση έχει μια σταθερή τιμή αντίστασης για τη σταθεροποίηση κυκλωμάτων.

Εικόνα 5. Σύμβολο σταθερής αντίστασης

Μεταβλητές αντιστάσεις

Οι μεταβλητές αντιστάσεις (ποτενσιόμετρα) αντιπροσωπεύονται από ένα ορθογώνιο με ένα βέλος που το διασχίζει διαγώνια.Αυτό το βέλος υποδηλώνει την ρυθμιζόμενη φύση της αντίστασης, τη χρήση σε εφαρμογές όπως εξοπλισμό ήχου ή βαθμονόμηση αισθητήρων.Το σύμβολο αντικατοπτρίζει την ικανότητά τους να τελειοποιούν τη συμπεριφορά του κυκλώματος.

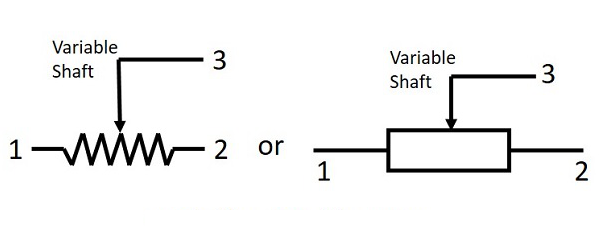

Εικόνα 6. Σύμβολο για μεταβλητή αντίσταση

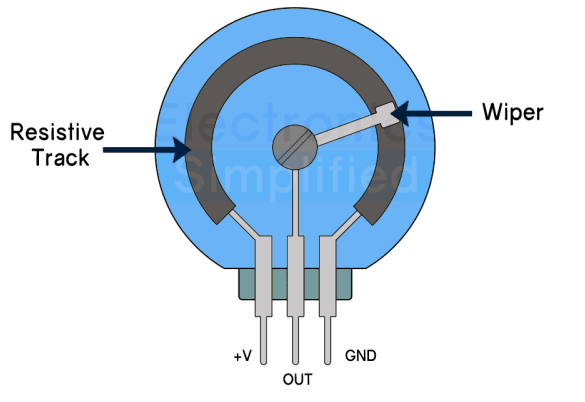

Εικόνα 7. Διάγραμμα μεταβλητής αντίστασης

Προεπιλογές αντιστάσεων (Τσοκέρ)

Οι προκαθορισμένες αντιστάσεις, που χρησιμοποιούνται για περιστασιακή τελειοποίηση, συνδυάζουν το σύμβολο σταθερής αντίστασης με πρόσθετη διαγώνια γραμμή ή βέλος.Αυτά χρησιμοποιούνται σε κυκλώματα που απαιτούν σπάνιες προσαρμογές, όπως η βαθμονόμηση κατά τη διάρκεια της κατασκευής.

Εικόνα 8. Σύμβολο προκαθορισμένης αντίστασης

Συμβόλια ποτενσιόμετρου σε διαγράμματα κυκλωμάτων

Τα ποτενσιόμετρα απεικονίζονται στα σχήματα ως ορθογώνιο με τρεις γραμμές που εκτείνονται προς τα έξω.Δύο από αυτά αντιπροσωπεύουν τα σταθερά τερματικά, ενώ ο τρίτος σημαίνει το ρυθμιζόμενο τερματικό ή συρόμενη επαφή.Ένα βέλος μέσω του ορθογωνίου υποδεικνύει τη ρυθμιζόμενη λειτουργία.Τα ποτενσιόμετρα είναι ευπροσάρμοστα συστατικά που μπορούν να λειτουργήσουν ως δύο τερματικοί ρεοστάτες ή διαχωριστές τριών τερματικών τάσης.Αυτή η προσαρμοστικότητα τα καθιστά χρήσιμα σε διάφορες εφαρμογές, όπως οι φωτισμοί και τα χειριστήρια ήχου.

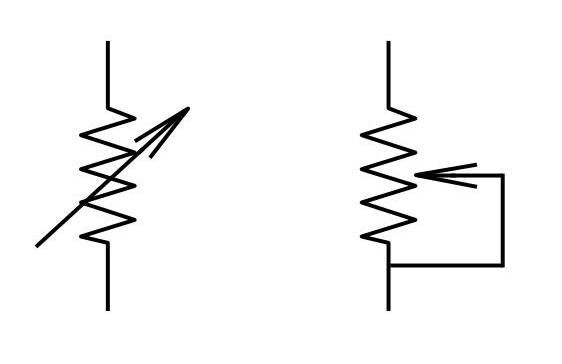

Εικόνα 9. Σύμβολο ποτενσιόμετρου

Σύμβολα εξειδικευμένων αντιστάσεων

Ορισμένες αντιστάσεις έχουν σχεδιαστεί για συγκεκριμένους ρόλους πέρα ​​από τη ρύθμιση του ρεύματος.Τα μοναδικά σύμβολα τους βοηθούν στον εντοπισμό και την ενσωμάτωση αυτών των εξαρτημάτων σε κυκλώματα με ακρίβεια.

Αντιστάσεις συντήρησης

Οι αντιστάσεις ασφαλειών είναι εξειδικευμένα εξαρτήματα που ενσωματώνουν τις λειτουργίες τόσο της αντίστασης όσο και της ασφάλειας ασφαλείας σε μία μόνο μονάδα.Υπό κανονικές συνθήκες λειτουργίας, εκτελούν σαν τυποποιημένες αντιστάσεις, προσφέροντας ένα συγκεκριμένο επίπεδο αντίστασης στην ροή του ρεύματος ελέγχου μέσα σε ένα κύκλωμα.Ωστόσο, ο μοναδικός τους σχεδιασμός περιλαμβάνει ένα ενσωματωμένο χαρακτηριστικό ασφαλείας: όταν εκτίθεται σε υπερβολικό ρεύμα πέρα ​​από την ονομαστική τους χωρητικότητα, ανοίγουν το κύκλωμα, αποκαθιστώντας αποτελεσματικά τη σύνδεση και αποτρέποντας την περαιτέρω ροή ρεύματος.Αυτή η προστατευτική συμπεριφορά βοηθά στη διασφάλιση άλλων εξαρτημάτων από ζημιές λόγω υπερέντασης ή συνθηκών βραχυκυκλώματος.Οι αντιστάσεις ασφαλειών αναγνωρίζονται από συγκεκριμένα σύμβολα όπως F ή FB σε διαγράμματα κυκλωμάτων.Μπορούν να διαθέτουν φυσικές σημάνσεις, όπως μια τυπωμένη "0" ή μια καθορισμένη τρέχουσα βαθμολογία, για να υποδείξουν τη διπλή λειτουργία τους και την ικανότητά τους να λειτουργούν ως ασφάλεια.Αυτά τα σημάδια συμβάλλουν γρήγορα στον προσδιορισμό του ρόλου και των ηλεκτρικών ιδιοτήτων τους κατά τη διάρκεια της εγκατάστασης ή της συντήρησης.

Μία από τις πιο συνηθισμένες εφαρμογές για αντιστάσεις ασφαλειών είναι η τροφοδοσία τροφοδοσίας για συσκευές όπως CRTs (οθόνες σωλήνων καθόδου ακτίνων) και LCDs (οθόνες υγρών κρυστάλλων).Σε αυτά τα πλαίσια, χρησιμεύουν ως συστατικά ασφαλείας, εξασφαλίζοντας ότι σε περίπτωση σφάλματος, όπως μια αύξηση ή βραχυκύκλωμα, το κύκλωμα διακόπτεται αμέσως, αποτρέποντας πιθανή βλάβη σε ευαίσθητα ηλεκτρονικά ή ακόμη και επικίνδυνες συνθήκες όπως υπερθέρμανση ή φωτιά.Οι αντιστάσεις ασφαλειών χρησιμοποιούνται επίσης ευρέως σε διάφορες άλλες εφαρμογές, όπου απαιτείται μια συμπαγής, αξιόπιστη και οικονομικά αποδοτική λύση προστασίας υπερέντασης.Ο σχεδιασμός τους διπλής χρήσης τους καθιστά μια αποτελεσματική επιλογή σε κυκλώματα, όπου η ελαχιστοποίηση του αριθμού των εξαρτημάτων αποτελεί προτεραιότητα, ιδιαίτερα σε πυκνά συσκευασμένα ηλεκτρονικά συγκροτήματα.

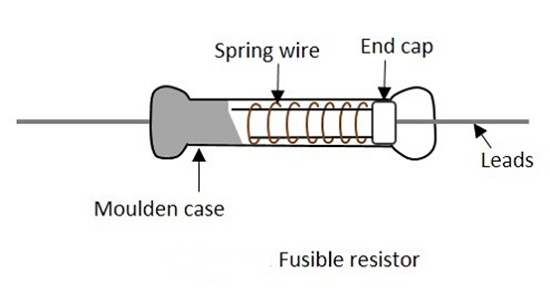

Εικόνα 10. Η δομή της αντίστασης ασφαλειών

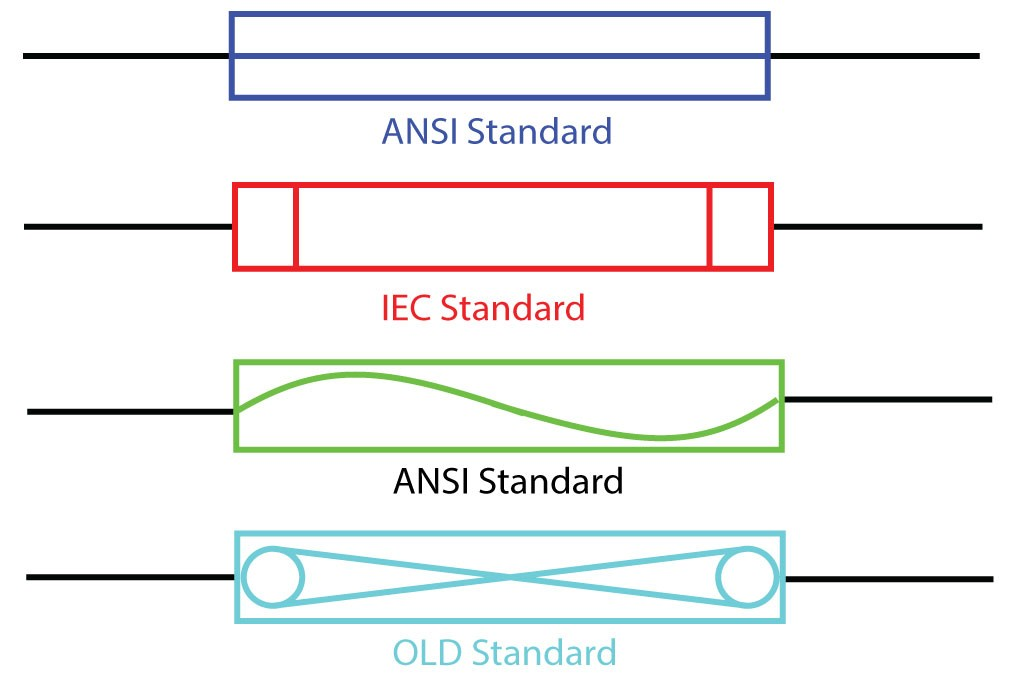

Εικόνα 11. Σύμβολο ασφαλειών

Θερμοστάτη

Οι θερμοστάτες ή οι θερμικές αντιστάσεις είναι αντιστατικά συστατικά που έχουν σχεδιαστεί για να αλλάζουν την αντίσταση τους με βάση τις μεταβολές της θερμοκρασίας.Σε αντίθεση με τις τυποποιημένες αντιστάσεις με σταθερή αντίσταση, τα θερμίστορ είναι ιδιαίτερα ευαίσθητα στις αλλαγές θερμοκρασίας, καθιστώντας τους ιδανικές για εφαρμογές μέτρησης, ελέγχου και αποζημίωσης θερμοκρασίας.Υπάρχουν δύο κύριοι τύποι θερμίστορ: NTC (συντελεστής αρνητικής θερμοκρασίας) και PTC (θετικός συντελεστής θερμοκρασίας).Τα θερμοστάτη NTC μειώνουν την αντίσταση καθώς αυξάνεται η θερμοκρασία, καθιστώντας τα κατάλληλα για ακριβή ανίχνευση και παρακολούθηση θερμοκρασίας σε συσκευές όπως ψηφιακά θερμόμετρα, συστήματα HVAC και κυκλώματα που απαιτούν ανίχνευση υπερθέρμανσης.Αντιστρόφως, τα θερμίστορ PTC αυξάνουν την αντίσταση με την αύξηση της θερμοκρασίας, η οποία είναι χρήσιμη για την προστασία του κυκλώματος και τον περιορισμό του ρεύματος.Τα θερμίστορ PTC δρουν ως επανασυνδεδεμένες ασφάλειες περιορίζοντας τη ροή του ρεύματος όταν ένα κύκλωμα υπερθερμαίνεται και επιστρέφουν στο φυσιολογικό μόλις καθαριστεί το σφάλμα και η θερμοκρασία μειώνεται.

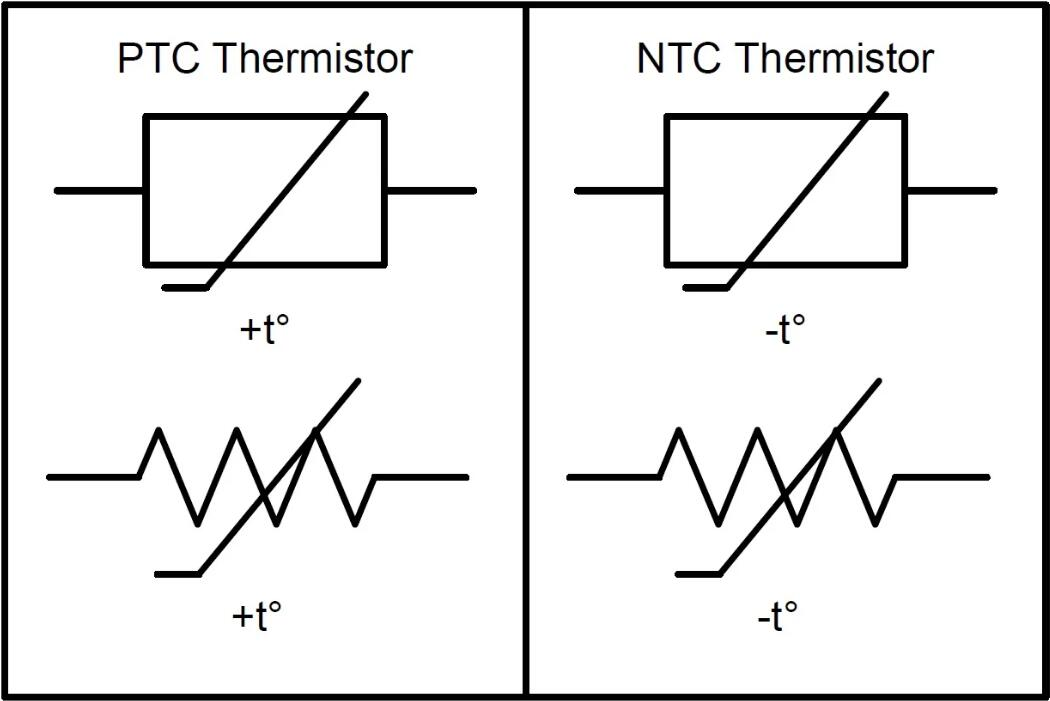

Εικόνα 12. Σύμβολο NTC Thermister και PTC Thermister

Τα θερμίστορ εκπροσωπούνται σε διαγράμματα κυκλωμάτων με σύμβολα που επισημαίνονται ως NTC ή PTC, τα οποία βοηθούν στον εντοπισμό του συγκεκριμένου ρόλου τους σε ένα κύκλωμα.Αυτοί κατασκευάζονται με διάφορες μορφές, όπως τα μικρά θερμίστορ σφαιριδίων για απόκριση ταχείας θερμοκρασίας ή θερμοστάτες δίσκου και τσιπ για ισχύ Εφαρμογές όπου μπορούν να χειριστούν υψηλότερα ρεύματα.Σε ιατρικές συσκευές, Εξασφαλίζουν ακριβή ρύθμιση θερμοκρασίας σε συστήματα όπως φυτώρια και ανεμιστήρες.Στις εφαρμογές αυτοκινήτων, παρακολουθούν τον κινητήρα, μπαταρία και θερμοκρασίες καμπίνας για βέλτιστη απόδοση.Στον καταναλωτή Ηλεκτρονικά, αποτρέπουν την υπερθέρμανση σε συσκευές όπως ψυγεία και Φορτιστές, βελτίωση της ασφάλειας και της μακροζωίας.Χρησιμοποιούνται επίσης θερμίστορες στο βιομηχανικά περιβάλλοντα, όπου προστατεύουν τους κινητήρες, τους μετασχηματιστές και άλλα Εξοπλισμός από θερμική βλάβη.

Φωτορικητές (LDRs)

Οι φωτοαισθητοποιητές, επίσης γνωστοί ως αντιστάσεις που εξαρτώνται από το φως (LDRs), είναι συστατικά των οποίων η αντίσταση αλλάζει ανάλογα με την ένταση του φωτός που πέφτει πάνω τους.Όταν εκτίθενται σε υψηλότερα επίπεδα φωτός, η αντίσταση τους μειώνεται, επιτρέποντας περισσότερο ρεύμα να ρέει μέσω του κυκλώματος.Αντίθετα, σε συνθήκες χαμηλού φωτισμού ή σκοτεινού, η αντίσταση τους αυξάνεται, μειώνοντας τη ροή του ρεύματος.Αυτή η ιδιότητα καθιστά σημαντικά τους φωτοαντιστότες σε εφαρμογές ευαίσθητων στο φως.Στα διαγράμματα κυκλωμάτων, οι φωτοαντιστροφές αντιπροσωπεύονται από ένα σύμβολο αντίστασης με βέλη προς τα μέσα, τα οποία σημαίνουν την ευαισθησία τους στο φως.Η ικανότητά τους να ανιχνεύουν και να ανταποκρίνονται σε διαφορετικά επίπεδα φωτός τα καθιστά ιδανικά για μια σειρά χρήσεων.

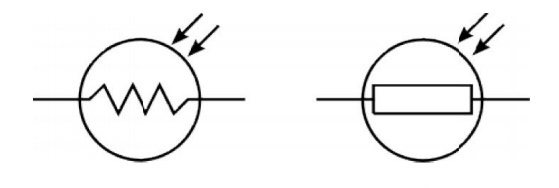

Εικόνα 13. Σύμβολο φωτοαντίστορας

Οι φωτοαισθητοποιητές ή οι εξαρτώμενες από το φως αντιστάσεις (LDRs) χρησιμοποιούνται ευρέως σε εφαρμογές που βασίζονται στην ανίχνευση και την ανταπόκριση στις αλλαγές στα επίπεδα φωτός.Στα αυτόματα συστήματα φωτισμού, επιτρέπουν στους φώτα του δρόμου να ενεργοποιούν το σούρουπο και να σβήσουν την αυγή, να εξοικονομούν ενέργεια και να προσθέτουν ευκολία.Σε οπτικούς αισθητήρες, όπως αυτοί σε συστήματα συναγερμού, τα LDR ανιχνεύουν αλλαγές φωτός που μπορεί να υποδηλώνουν κίνηση ή ανοιχτό παράθυρο.Οι κάμερες χρησιμοποιούν επίσης φωτοαντιστότες στους μετρητές φωτός τους για να μετρήσουν το φως του περιβάλλοντος και να προσαρμόσουν τις ρυθμίσεις έκθεσης αυτόματα.Οι ηλιακοί ιχνηλάτες χρησιμοποιούν LDRs για να ακολουθήσουν την κατεύθυνση του ηλιακού φωτός, βελτιστοποιώντας την τοποθέτηση των ηλιακών συλλεκτών για μέγιστη ενεργειακή απόδοση.Ενώ οι φωτοαντιστότες είναι προσιτοί και ευέλικτοι, έχουν βραδύτερους χρόνους απόκρισης σε σύγκριση με πιο προηγμένες τεχνολογίες ανίχνευσης φωτός όπως οι φωτοδιόδες.Ωστόσο, η απλότητα, η αξιοπιστία τους και η αποδοτικότητα κόστους τους καθιστούν μια εξαιρετική επιλογή.

Ποικιλίες

Οι μεταβλητές ή οι αντιστάσεις που εξαρτώνται από την τάση (VDRs) είναι παθητικά συστατικά που έχουν σχεδιαστεί για να προστατεύουν τα ηλεκτρονικά κυκλώματα αλλάζοντας την αντίσταση τους με βάση την εφαρμοζόμενη τάση.Όταν η τάση σε ένα Varistor βρίσκεται εντός του κανονικού εύρους λειτουργίας του, παρουσιάζει υψηλή αντίσταση, επιτρέποντας την ελάχιστη ροή ρεύματος.Ωστόσο, εάν η τάση υπερβαίνει ένα συγκεκριμένο όριο, όπως κατά τη διάρκεια της αύξησης της ισχύος ή της παροδικής ακίδας, η αντίσταση του Varistor πέφτει απότομα, εκτρέφοντας την περίσσεια του ρεύματος μακριά από τα ευαίσθητα συστατικά και την προστασία τους από ζημιές.Οι μεταφορείς απεικονίζονται σε διαγράμματα κυκλωμάτων με σύμβολα που μοιάζουν με δύο αντιτιθέμενες δίοδοι, μερικές φορές σε συνδυασμό με πρόσθετες σημειώσεις για να τονίσουν τον προστατευτικό τους ρόλο.Χρησιμοποιούνται ευρέως σε συσκευές προστασίας από κύματα, εξασφαλίζοντας την ασφάλεια των ηλεκτρονικών συστημάτων τόσο σε καταναλωτικά όσο και σε βιομηχανικά περιβάλλοντα.

Οι μεταφορέων είναι απαραίτητα εξαρτήματα για την προστασία των ηλεκτρονικών συστημάτων από τις αιχμές τάσης και τις υπερτάσεις.Σε λωρίδες ισχύος και προστατευτικά κύματος, αποτρέπουν την υπερβολική τάση από καταστροφικές συσκευές που συνδέονται με την τροφοδοσία.Στα συστήματα τηλεπικοινωνιών, οι Varistors προστατεύουν τον εξοπλισμό ευαίσθητου σε ηλεκτρικές υπερτάσεις που προκαλούνται από απεργίες αστραπής ή διαταραχές στις γραμμές μεταφοράς ηλεκτρικής ενέργειας.Ομοίως, στα ηλεκτρονικά της αυτοκινητοβιομηχανίας, προστατεύουν τα κυκλώματα από διακυμάνσεις τάσης που παράγονται από εναλλάκτες και συστήματα ανάφλεξης, εξασφαλίζοντας την αξιόπιστη λειτουργία των ηλεκτρονικών οχημάτων.Στα βιομηχανικά περιβάλλοντα, οι μεταφορείς χρησιμοποιούνται ευρέως για τη διαφύλαξη των κινητήρων, των μετασχηματιστών και των κυκλωμάτων ελέγχου από τον ηλεκτρικό θόρυβο και τις αυξήσεις της ισχύος, ελαχιστοποιώντας τον κίνδυνο βλάβης και χρόνου διακοπής σε απαιτητικά περιβάλλοντα.

Εικόνα 14. Σύμβολο κυκλώματος Varistor

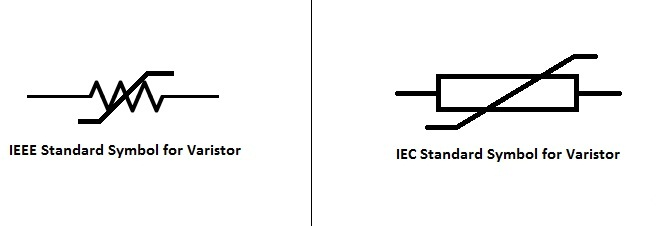

Εικόνα 15. Πρότυπο σύμβολο Varistor

Varistors οξειδίου μετάλλων (MOVS)

Οι μεταβλητές οξειδίου των μετάλλων (MOVs) είναι ένας συγκεκριμένος τύπος Varistor που κατασκευάζεται χρησιμοποιώντας υλικά οξειδίου μετάλλων, όπως οξείδιο του ψευδαργύρου, σε συνδυασμό με άλλες ενώσεις.Αυτά τα υλικά δίνουν στο MOVS τα διακριτικά μη γραμμικά χαρακτηριστικά αντοχής της τάσης, επιτρέποντάς τους να χειρίζονται αποτελεσματικά τις υψηλές ενεργειακές υπερτάσεις.Όταν η τάση βρίσκεται μέσα σε ασφαλή περιοχή, οι MOVs διατηρούν υψηλή αντίσταση, αλλά κατά τη διάρκεια των συμβάντων υπέρτασης, η αντίσταση τους πέφτει δραματικά, μετακινώντας το υπερβολικό ρεύμα και προστατεύοντας τα συνδεδεμένα συστατικά.Στα διαγράμματα κυκλώματος, οι MOVs επισημαίνονται με το σύμβολο MOV για να τα διαφοροποιήσουν από άλλους τύπους μεταφορέων.Λόγω της υψηλής δυνατότητας και της αξιοπιστίας τους, οι MOVs χρησιμοποιούνται ευρέως σε εφαρμογές προστασίας ισχύος.

Οι μεταφορέων οξειδίου των μετάλλων (MOVs), τα συστατικά της προστασίας των ηλεκτρονικών συστημάτων από τις υπερτάσεις της τάσης.Βρίσκονται συνήθως σε προστατευτικά κύματος, όπου προστατεύουν τις συσκευές από παροδικές αιχμές που προκαλούνται από απεργίες αστραπής ή διακυμάνσεις στο ηλεκτρικό δίκτυο.Στα τροφοδοτικά, οι MOVs εξασφαλίζουν σταθερή λειτουργία με την προστατευτική άποψη των αυξήσεων της τάσης εισόδου που θα μπορούσαν να βλάψουν τον ευαίσθητο εξοπλισμό όπως οι υπολογιστές και οι τηλεοράσεις.Στα βιομηχανικά συστήματα, η MOVS διαδραματίζει βασικό ρόλο στη διαφύλαξη των βαρέων μηχανημάτων και των συστημάτων ελέγχου από τις υπερχείλιση της ισχύος, συμβάλλοντας στην αποφυγή δαπανηρών ζημιών διακοπής και εξοπλισμού.Ενώ οι MOVs είναι ιδιαίτερα αποτελεσματικές, μπορούν να υποβαθμιστούν με την πάροδο του χρόνου με επαναλαμβανόμενη έκθεση σε υπερτάξεις.Για να διατηρηθεί η αξιόπιστη προστασία, είναι σημαντικό να επιθεωρηθούν και να αντικατασταθούν οι συσκευές προστασίας υπερτάσεων που περιέχουν MOVs όπως απαιτείται.

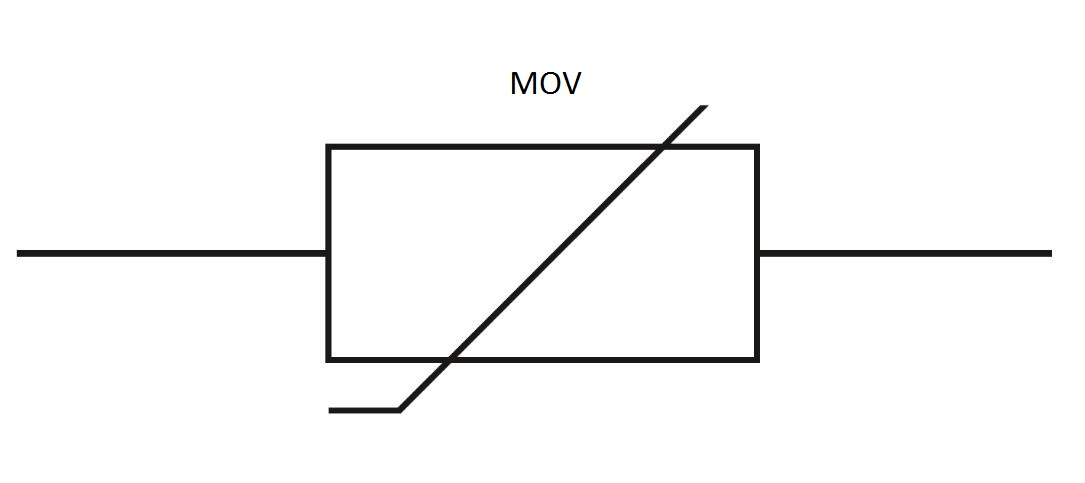

Εικόνα 16. Σύμβολο Varistor μετάλλου-οξειδίου

Αντιστάσεις ευαίσθητου στην υγρασία

Οι ευαίσθητες στην υγρασία αντιστάσεις, που μερικές φορές αναφέρονται ως αισθητήρες υγρασίας ή υγραντίσματα, προσαρμόζουν την αντίστασή τους με βάση τα επίπεδα υγρασίας περιβάλλοντος στο περιβάλλον τους.Καθώς αυξάνεται η σχετική υγρασία, η αντίσταση αυτών των συστατικών αλλάζει, ακολουθώντας μια προβλέψιμη καμπύλη.Αυτό τους καθιστά ιδανικούς για την παρακολούθηση και τον έλεγχο της υγρασίας σε διάφορες εφαρμογές.Στα διαγράμματα κυκλώματος, οι αντιστάσεις ευαίσθητες στην υγρασία αντιπροσωπεύονται από το σύμβολο RS, γεγονός που υποδεικνύει την ανταπόκρισή τους στην υγρασία.Αυτά τα εξαρτήματα χρειάζονται σε περιβάλλοντα όπου ο έλεγχος της υγρασίας είναι ιδανικός για την ασφάλεια, την άνεση ή την επιχειρησιακή απόδοση.

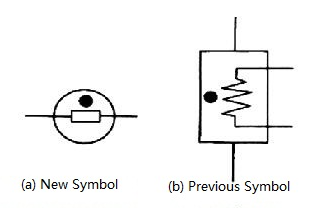

Εικόνα 17. Σύμβολο αντίστασης υγρασίας

Οι ευαίσθητες στην υγρασία αντιστάσεις παίζουν ρόλο στην παρακολούθηση και τον έλεγχο της υγρασίας σε διάφορες εφαρμογές.Στα συστήματα HVAC, βοηθούν στη ρύθμιση των επιπέδων εσωτερικής υγρασίας, εξασφαλίζοντας την άνεση και την πρόληψη προβλημάτων όπως η ανάπτυξη μούχλας.Ομοίως, σε βιομηχανικές διεργασίες όπως η φαρμακευτική παραγωγή, η παραγωγή τροφίμων και τα ηλεκτρονικά, αυτές οι αντιστάσεις είναι καλές για τη διατήρηση της ποιότητας των προϊόντων και την πρόληψη των ζημιών που προκαλούνται από την υπερβολική υγρασία ή ξηρότητα.Στη γεωργία, οι αισθητήρες υγρασίας βελτιστοποιούν τις συνθήκες σε θερμοκήπια και αποθήκευση καλλιεργειών, μειώνοντας την αλλοίωση και την αφυδάτωση.Χρησιμοποιούνται επίσης ευρέως σε ηλεκτρονικά στοιχεία καταναλωτών, συμπεριλαμβανομένων των αφυγονευτών, των καιρικών σταθμών και των έξυπνων οικιακών συστημάτων, όπου παρακολουθούν την περιβαλλοντική υγρασία και προσαρμόζουν ανάλογα τις λειτουργίες των συσκευών.

Αντιστάσεις δικτύου

Οι αντιστάσεις δικτύου είναι ενσωματωμένα κυκλώματα που συνδυάζουν πολλαπλές αντιστάσεις σε ένα ενιαίο, συμπαγές πακέτο.Αυτές οι συστοιχίες αντιστάσεων έχουν σχεδιαστεί για να εξοικονομούν χώρο σε πίνακες τυπωμένων κυκλωμάτων (PCB) και να απλοποιούν το σχεδιασμό κυκλώματος, ειδικά σε εφαρμογές που απαιτούν πολλαπλές πανομοιότυπες ή στενά συνδεδεμένες αντιστάσεις.Με την εδραίωση πολλαπλών αντιστάσεων σε μία μονάδα, οι αντιστάσεις δικτύου μειώνουν τον αριθμό των διακριτών εξαρτημάτων στον πίνακα, βελτιώνοντας την αξιοπιστία και μειώνοντας το χρόνο συναρμολόγησης.Οι αντιστάσεις δικτύου αντιπροσωπεύονται συνήθως από το σύμβολο RN σε διαγράμματα κυκλωμάτων.Διατίθενται σε διάφορες διαμορφώσεις, όπως 8 ακίδες, 10 ακίδες ή ακόμα μεγαλύτερα πακέτα, ώστε να ταιριάζουν σε διαφορετικές απαιτήσεις σχεδιασμού.

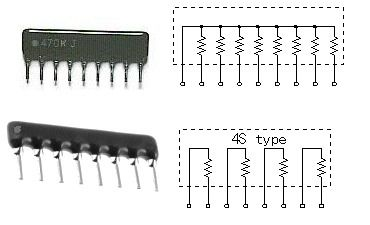

Εικόνα 18. Αντίσταση δικτύου

Οι αντιστάσεις δικτύου χρησιμοποιούνται ευρέως σε σύγχρονα ηλεκτρονικά συστήματα λόγω της ικανότητάς τους να ενσωματώνουν πολλαπλές αντιστάσεις σε ένα συμπαγές πακέτο, να εξοικονομούν χώρο και να απλοποιούν το σχεδιασμό κυκλώματος.Στις μητρικές κάρτες υπολογιστών, παίζουν ρόλο στις ενότητες μνήμης, στον τερματισμό των λεωφορείων και σε άλλες πυκνοκατοικημένες περιοχές, εξασφαλίζοντας συνεπή ακεραιότητα σήματος.Στις συσκευές επικοινωνίας, οι αντιστάσεις δικτύου χειρίζονται αποτελεσματικά τη μετάδοση δεδομένων και την επεξεργασία σήματος, υποστηρίζοντας αξιόπιστα συστήματα τηλεπικοινωνιών.Για τα ενσωματωμένα συστήματα, όπως οι μικροελεγκτές και οι συσκευές IoT, οι αντιστάσεις δικτύου μεγιστοποιούν το χώρο PCB και ενισχύουν την αποδοτικότητα της κατασκευής.Σε αναλογικά και ψηφιακά κυκλώματα, χρησιμοποιούνται για εφαρμογές που απαιτούν ακριβή διαίρεση τάσης, αντιστάσεις έλξης ή έλξης ή διαμορφώσεις με τιμές αντίστασης αντιστοίχισης.Ο συμπαγής σχεδιασμός τους μειώνει επίσης τα παρασιτικά αποτελέσματα, βελτιώνοντας την απόδοση του κυκλώματος.Ιδιαίτερα πολύτιμα σε σχέδια υψηλής πυκνότητας, οι αντιστάσεις δικτύου εξασφαλίζουν αξιόπιστη λειτουργικότητα ελαχιστοποιώντας τον αριθμό των διακριτών στοιχείων.

Πρότυπα για σύμβολα αντίστασης

Τα σύμβολα αντίστασης χρησιμεύουν ως καθολική γλώσσα για την εκπροσώπηση αυτών των στοιχείων στα διαγράμματα κυκλωμάτων, εξασφαλίζοντας τη σαφήνεια και τη συνέπεια του σχεδιασμού και της ερμηνείας.Αυτή η τυποποίηση επιτρέπει σε οποιονδήποτε από διαφορετικές περιοχές, βιομηχανίες και τεχνικό υπόβαθρο να συνεργάζεται αποτελεσματικά χωρίς σύγχυση.Ωστόσο, τα συγκεκριμένα σύμβολα που χρησιμοποιούνται για να αντιπροσωπεύουν αντιστάσεις μπορεί να διαφέρουν ανάλογα με τα περιφερειακά πρότυπα που ακολουθούνται.

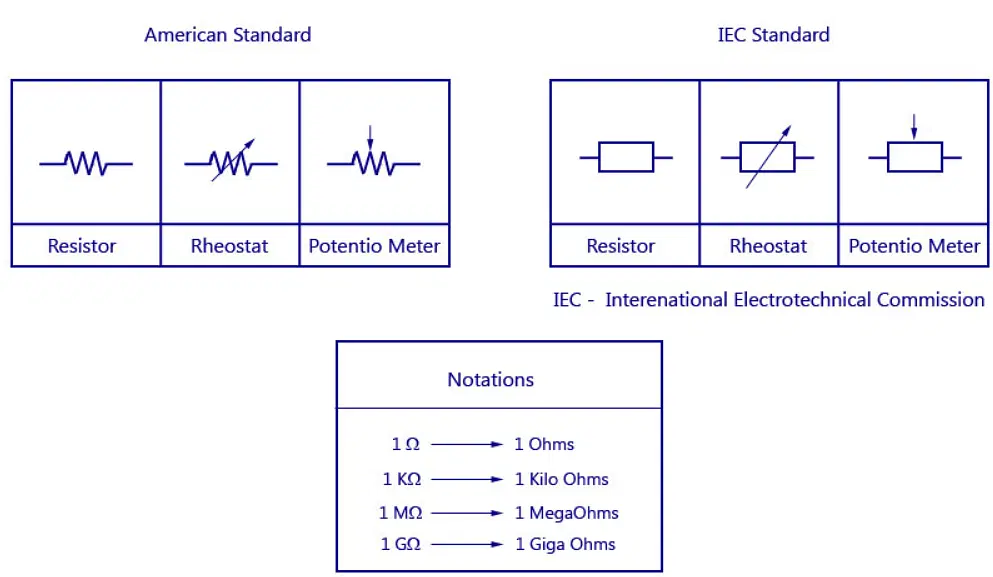

Εικόνα 19. Πρότυπα για σύμβολα αντίστασης

IEC 60617 (Διεθνές Πρότυπο)

Το πρότυπο IEC 60617, το οποίο διατηρείται από τη Διεθνή Ηλεκτροτεχνική Επιτροπή (IEC), χρησιμοποιεί ένα απλό ορθογώνιο σχήμα για να συμβολίσει τις αντιστάσεις στα διαγράμματα κυκλωμάτων.Αυτή η καθαρή και απλή απεικόνιση έχει σχεδιαστεί για απλότητα και ομοιομορφία, καθιστώντας εύκολο να ενσωματωθεί σε σχηματικά σχέδια.

• Υιοθέτηση και χρήση: Το ορθογώνιο σύμβολο υιοθετείται ευρέως στην Ευρώπη και σε πολλές άλλες περιοχές ανά τον κόσμο.Ο μινιμαλιστικός σχεδιασμός του ευθυγραμμίζεται με τις σύγχρονες μηχανικές πρακτικές, όπου η απλότητα στα σχήματα έχει προτεραιότητα για την αναγνωσιμότητα.

• Οφέλη: Το ορθογώνιο σύμβολο είναι χρήσιμο σε πυκνά συσκευασμένα σχήματα, καθώς ελαχιστοποιεί την οπτική ακαταστασία.Η απλότητα του καθιστά επίσης ιδανική για εργαλεία CAD (σχεδιασμένο σχεδιασμό με υπολογιστή), τα οποία χρησιμοποιούνται εκτενώς στο σχεδιασμό κυκλωμάτων σήμερα.

IEEE STD 315-1975 (αμερικανικό πρότυπο)

Αντίθετα, το πρότυπο IEEE STD 315-1975, που χρησιμοποιείται ευρέως στις Ηνωμένες Πολιτείες και σε ορισμένες άλλες περιοχές, αντιπροσωπεύει αντιστάσεις με ζιγκ-ζαγκ ή σειρά.Αυτή η απεικόνιση χρησιμοποιείται εδώ και δεκαετίες και αντικατοπτρίζει μια πιο παραδοσιακή προσέγγιση στο σχηματικό σχεδιασμό.

• Υιοθέτηση και χρήση: Το σύμβολο ζιγκ -ζαγκ παραμένει δημοφιλές στις αμερικανικές ηλεκτρικές και ηλεκτρονικές βιομηχανίες, καθώς και σε εκπαιδευτικά υλικά και εγχειρίδια.Φέρνει μια αίσθηση εξοικείωσης για τους μηχανικούς που εκπαιδεύονται στις Η.Π.Α. ή χρησιμοποιώντας παλαιότερα πρότυπα σχεδιασμού.

• Οφέλη: Το σύμβολο ζιγκ -ζαγκ παρέχει ένα διαισθητικό οπτικό σύνθημα για τη λειτουργία των αντιστάσεων, καθώς υποδηλώνει αντίσταση ή εμπόδιο στη ροή του ρεύματος, καθιστώντας ευκολότερη την κατανόηση για αρχάριους.

Εφαρμογές αντιστάσεων

Τρέχων έλεγχος

Οι αντιστάσεις χρησιμοποιούνται κυρίως για τη ρύθμιση της ροής του ηλεκτρικού ρεύματος μέσα σε ένα κύκλωμα.Με την εισαγωγή αντίστασης, περιορίζουν την ποσότητα του ρεύματος που διέρχεται από ένα στοιχείο, αποτρέποντας τη ζημιά και εξασφαλίζοντας την ακριβή λειτουργία.Παράδειγμα, οι αντιστάσεις με σύρμα, οι οποίες είναι γνωστές για την ανθεκτικότητα και την ακρίβειά τους, χρησιμοποιούνται συνήθως σε όργανα μέτρησης όπως τα αμπεμάμες.Αυτές οι αντιστάσεις εξασφαλίζουν ότι το ρεύμα που ρέει μέσω του οργάνου ελέγχεται για να αποφευχθεί σφάλματα στη μέτρηση.Χωρίς αντιστάσεις για τη ρύθμιση του ρεύματος, τα ευαίσθητα ηλεκτρονικά εξαρτήματα θα μπορούσαν εύκολα να υπερθερμανθούν ή να αποτύχουν, οδηγώντας σε πιθανές δυσλειτουργίες ή κινδύνους κυκλώματος.

Ελαφριά ευαισθησία

Ορισμένοι τύποι αντιστάσεων, όπως φωτοαισθητοποιητές ή αντιστάσεις που εξαρτώνται από το φως (LDRs), έχουν σχεδιαστεί για να προσαρμόσουν την αντίστασή τους με βάση την ένταση του φωτός.Αυτά τα εξαρτήματα παίζουν ρόλο στις εφαρμογές όπου απαιτείται ευαισθησία στο φως.Οι φωτοαισθητοποιητές ή οι εξαρτώμενες από το φως αντιστάσεις (LDRs) χρησιμοποιούνται ευρέως σε εφαρμογές που απαιτούν ευαισθησία στο φως.Στα συστήματα ασφαλείας, τα LDRs ενσωματώνονται σε ευαίσθητα σε κίνηση συστήματα φωτισμού ή συναγερμού, όπου οι αλλαγές στα επίπεδα φωτός μπορούν να προκαλέσουν ειδοποιήσεις ή αποκρίσεις.Ομοίως, στη φωτογραφία, τα LDRs χρησιμοποιούνται σε κάμερες για την αυτοματοποίηση των ρυθμίσεων έκθεσης ρυθμίζοντας το διάφραγμα ή την ταχύτητα κλείστρου με βάση το φως του περιβάλλοντος, εξασφαλίζοντας σωστά φωτισμένες φωτογραφίες.

Θερμική διαχείριση

Thermistors, ένας τύπος αντίστασης που είναι ευαίσθητος στις μεταβολές της θερμοκρασίας για τη ρύθμιση και την παρακολούθηση των θερμικών συνθηκών σε ηλεκτρονικά κυκλώματα.Τα θερμίστορ είναι εξαιρετικά σε κυκλώματα με υψηλή κατανάλωση ενέργειας, καθώς βοηθούν στην πρόληψη της υπερθέρμανσης, ανιχνεύοντας τις αυξανόμενες θερμοκρασίες και μειώνοντας τη ροή του ρεύματος για την προστασία των ευαίσθητων συστατικών.Χρησιμοποιούνται επίσης ευρέως ως αισθητήρες θερμοκρασίας σε συσκευές όπως θερμοστάτες, ψυγεία και ελεγκτές κινητήρα, όπου οι ακριβείς αναγνώσεις θερμοκρασίας χρησιμοποιούνται για σωστή λειτουργία.Διατηρώντας τις ασφαλείς θερμοκρασίες λειτουργίας, τα θερμίστορ ενισχύουν την αξιοπιστία και επεκτείνουν τη διάρκεια ζωής των ηλεκτρονικών συσκευών τόσο σε καθημερινές όσο και σε βιομηχανικές εφαρμογές.

Διαχείριση τάσης και προστασία κυκλώματος

Οι αντιστάσεις είναι απαραίτητες για τη διαχείριση των επιπέδων τάσης και τη διασφάλιση της ασφάλειας των ηλεκτρονικών κυκλωμάτων.Βοηθούν στην πρόληψη ζημιών στα εξαρτήματα περιορίζοντας την ποσότητα τάσης ή ρεύματος που τους φτάνει.Για παράδειγμα, συχνά συνδυάζονται με LEDs για να περιορίσουν το ρεύμα, εμποδίζοντας τις διόδους να καίγονται λόγω υπερβολικής ισχύος.Οι αντιστάσεις ασφαλειών δρουν ως θυσιαστικά συστατικά, αποσυνδέοντας το κύκλωμα κατά τη διάρκεια των αυξήσεων της τάσης για να προστατεύσει πιο πολύτιμα μέρη από βλάβη.Σε εφαρμογές ευαίσθητου στην ισχύ, όπως ιατρικές συσκευές ή συστήματα αεροδιαστημικής, οι αντιστάτες διαδραματίζουν κάποιο ρόλο στη διατήρηση της ασφάλειας και της λειτουργικότητας.Με τη ρύθμιση της τάσης και του ρεύματος, βοηθούν στην εξασφάλιση ότι τα ηλεκτρονικά συστήματα λειτουργούν αξιόπιστα ακόμη και υπό προκλητικές συνθήκες.

Επεξεργασία σήματος

Οι αντιστάσεις είναι αναπόσπαστα στη διαμόρφωση του σήματος, τη αποδιαμόρφωση και την επεξεργασία σε συστήματα επικοινωνίας και ήχου.Στα κυκλώματα ραδιοσυχνότητας, χρησιμοποιούνται για τη σταθεροποίηση και την τελειοποίηση των σημάτων, εξασφαλίζοντας σαφή και αξιόπιστη επικοινωνία σε δέκτες και πομπούς.Ομοίως, σε συστήματα ήχου, οι αντιστάσεις βοηθούν στα επίπεδα σήματος ισορροπίας, αποτρέποντας την παραμόρφωση και την ενίσχυση της ποιότητας του ήχου.Χωρίς αντιστάσεις, η επίτευξη της ακρίβειας που απαιτείται για τον ήχο υψηλής πιστότητας ή την αξιόπιστη μετάδοση δεδομένων θα ήταν πολύ πιο δύσκολη στις σύγχρονες εφαρμογές επεξεργασίας σήματος.

Γενική σταθερότητα κυκλώματος

Εκτός από τις συγκεκριμένες εφαρμογές τους, οι αντιστάσεις ενισχύουν τη συνολική σταθερότητα και λειτουργικότητα των ηλεκτρονικών κυκλωμάτων.Βοηθούν στην πρόληψη της ξαφνικής τάσης ή των διακυμάνσεων ρεύματος που θα μπορούσαν να βλάψουν τα ευαίσθητα εξαρτήματα, όπως οι μικροελεγκτές και οι αισθητήρες.Σε τροφοδοτικά, οι αντιστάσεις εξασφαλίζουν ακόμη και κατανομή ενέργειας μεταξύ των εξαρτημάτων, γεγονός που ενισχύει τη συνολική απόδοση και την αξιοπιστία του κυκλώματος.Παρέχοντας σταθερότητα, οι αντιστάσεις βελτιώνουν την ανθεκτικότητα και την αξιοπιστία ενός ευρέος φάσματος ηλεκτρονικών συσκευών, από τις καθημερινές οικιακές συσκευές μέχρι τα προηγμένα βιομηχανικά μηχανήματα.

Σύναψη

Οι αντιστάσεις είναι το κλειδί για να λειτουργούν σωστά τα ηλεκτρονικά κυκλώματα, συμβάλλοντας στην προσαρμογή και τον έλεγχο της ηλεκτρικής ενέργειας με ασφάλεια.Αυτή η εξερεύνηση διαφορετικών αντιστάσεων, από σταθερούς σε ειδικούς τύπους όπως θερμίστορ και ποικιλίες, δείχνει πώς χειρίζονται την ηλεκτρική ενέργεια, την ενέργεια ελέγχου και αντιδρούν σε αλλαγές όπως η θερμότητα ή το φως.Οι λεπτομέρειες σχετικά με την αντίσταση, την ανοχή και την ικανότητα ισχύος τους βοηθούν στην επιλογή της σωστής αντίστασης για τη σωστή δουλειά.Ο τρόπος με τον οποίο οι αντιστάσεις προσαρμόζονται σε διαφορετικά περιβάλλοντα, όπως σε αισθητήρες θερμοκρασίας ή ευαίσθητες στο φως συσκευές, δείχνει την ευελιξία τους.Καθώς βλέπουμε περισσότερες προόδους στην τεχνολογία, οι βασικοί ρόλοι και οι χρήσεις των αντιστάσεων μας υπενθυμίζουν τη διαρκή σημασία τους για να κάνουμε κάθε είδους ηλεκτρονικές συσκευές να λειτουργούν καλά και με ασφάλεια.
