Περιεκτικός οδηγός για το PCF8575 I/O Expander

Το PCF8575, κατασκευασμένο με ακρίβεια από το Texas Instruments, χρησιμεύει ως προσαρμόσιμος 16-bit I2C I/O Expander εξοπλισμένος με δυνατότητες διακοπής.Αυτό το άρθρο παρέχει μια ολοκληρωμένη εξέταση των χαρακτηριστικών του, τη διαμόρφωση των ακίδων και τα τεχνικά σχήματα, μαζί με μια ποικιλία εφαρμογών.Όταν χρησιμοποιείται για την επέκταση των θυρών εισόδου/εξόδου των μικροελεγκτών, το PCF8575 πλοηγεί αποτελεσματικά τις απαιτήσεις σύνθετων συστημάτων.Η ευελιξία του λάμπει σε ρυθμίσεις που απαιτούν απρόσκοπτη ενσωμάτωση και μειωμένη πολυπλοκότητα του κυκλώματος.Οι πρακτικές εμπειρίες αποκαλύπτουν ότι η χρήση του PCF8575 μπορεί να απλοποιήσει σημαντικά το σχεδιασμό του συστήματος, παρουσιάζοντας μια φιλική προς τον προϋπολογισμό προσέγγιση για την ενίσχυση των υπολογιστικών δυνατοτήτων.

Κατάλογος

Επισκόπηση του PCF8575

Ο PCF8575 Χρησιμεύει ως ένα ευέλικτο απομακρυσμένο διαστολέα I/O, επιτρέποντας την απρόσκοπτη επικοινωνία μεταξύ των μικροελεγκτών μέσω του πρωτοκόλλου I2C.Χρησιμοποιώντας SCL (σειρά σειριακού ρολογιού) και SDA (σειρά σειριακών δεδομένων) για μετάδοση δεδομένων, απλοποιεί το σχεδιασμό κυκλώματος, επιτρέποντας τις έξοδοι μονάδας υψηλού ρεύματος, όπως LED, χωρίς να απαιτούν πρόσθετα σήματα κατεύθυνσης δεδομένων.Κατά την αρχικοποίηση, όλες οι ακροδέκτες I/O είναι προεπιλεγμένες σε υψηλή κατάσταση, ενεργοποιώντας μια εσωτερική πηγή ρεύματος που συνδέεται με το VCC.Αυτό το χαρακτηριστικό όχι μόνο εξορθολογεί τις λειτουργίες αλλά και ελαχιστοποιεί την ανάγκη για βοηθητικά εξαρτήματα, καθιστώντας το PCF8575 ένα πολύτιμο πλεονέκτημα για διάφορες ηλεκτρονικές εφαρμογές.

Ένα από τα χαρακτηριστικά standout του PCF8575 είναι η υποστήριξή του τόσο για τα συστήματα 3.3V και 5V, που επιτυγχάνονται μέσω ενός ολοκληρωμένου μετατροπέα επιπέδου.Αυτό διευρύνει τη συμβατότητά του με διαφορετικές αρχιτεκτονικές μικροελεγκτή, προσφέροντάς σας μεγαλύτερη ευελιξία και ελευθερία στο σχεδιασμό του συστήματος.Η ικανότητα εργασίας σε διαφορετικά πρότυπα τάσης εξαλείφει μια κοινή πρόκληση σε συστήματα πολλαπλών συστατικών, επιτρέποντάς σας να εστιάσετε σε δημιουργικές υλοποιήσεις χωρίς ανησυχίες σχετικά με την ασυμβατότητα της τάσης.

Μια σημαντική πτυχή του PCF8575 είναι η διαμορφώσιμη διεπαφή I2C, η οποία ενισχύει τη συνδεσιμότητα και τη διευθύνσεις της συσκευής σε σύνθετες ρυθμίσεις.Με τα jumpers συγκόλλησης, μπορείτε να ρυθμίσετε τη διεύθυνση I2C από μια βάση 0x20, επιτρέποντας την αποτελεσματική επικοινωνία σε πολλές συσκευές.Αυτή η προσαρμοστικότητα είναι χρήσιμη για την αποφυγή της αντιμετώπισης των συγκρούσεων σε περίπλοκα συστήματα, μια λεπτομέρεια που συχνά τονίζεται από εσάς.Επιπλέον, η συσκευή μπορεί να τροφοδοτείται είτε μέσω VDD είτε μέσω VCC, τροφοδοτώντας τις μεταβαλλόμενες απαιτήσεις λογικής επιπέδου.Αυτή η ευελιξία απλοποιεί την ενσωμάτωση με τα συστήματα που λειτουργούν σε 3,3V ή 5V, εξασφαλίζοντας σταθερότητα και αξιοπιστία σε διάφορες εφαρμογές.

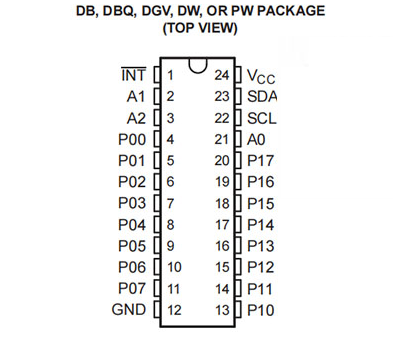

Διαμόρφωση PIN

ΚΑΡΦΙΤΣΑ			ΤΥΠΟΣ	ΠΕΡΙΓΡΑΦΗ
ΟΝΟΜΑ	DB, DBQ, DGV, DW και PW	RGE
Α0	21	18	εγώ	Διεύθυνση εισόδου 0. Συνδεθείτε απευθείας στο Vριπής ή έδαφος. Οι αντιστάσεις pull-up δεν απαιτούνται.
Α1	2	23	εγώ	Εισαγωγή διεύθυνσης 1. Συνδεθείτε απευθείας στο Vριπής ή έδαφος. Οι αντιστάσεις pull-up δεν απαιτούνται.
Α2	3	24	εγώ	Διεύθυνση εισόδου 2. Συνδεθείτε απευθείας στο Vριπής ή έδαφος. Οι αντιστάσεις pull-up δεν απαιτούνται.
Int	1	22	Ο	Παραγωγή διακοπής.Συνδεθείτε στο Vριπής Μέσα από ένα pull-up αντίσταση.
P00	4	1	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P01	5	2	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P02	6	3	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P03	7	4	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P04	8	5	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P05	9	6	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P06	10	7	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P07	11	8	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
ΑΕΔ	12	9	-	Εδαφος
P10	13	10	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P11	14	11	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P12	15	12	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P13	16	13	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P14	17	14	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P15	18	15	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P16	19	16	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
P17	20	17	I/O	Εισαγωγή/έξοδος P-Port.Δομή σχεδιασμού push-pull.
SCL	22	19	εγώ	Σειριακή γραμμή ρολογιού.Συνδεθείτε στο Vριπής Μέσα από ένα pull-up αντίσταση.
SDA	23	20	I/O	Σειριακή γραμμή δεδομένων.Συνδεθείτε στο Vριπής Μέσα από ένα pull-up αντίσταση.
VCC	24	21	-	Τάση τροφοδοσίας

Λεπτομέρειες CAD

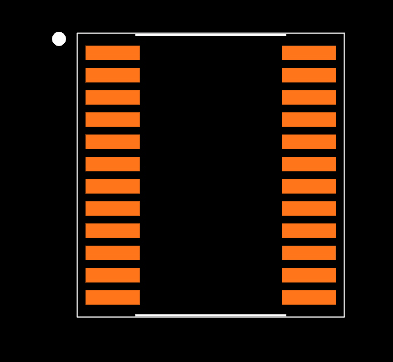

Ιχνος

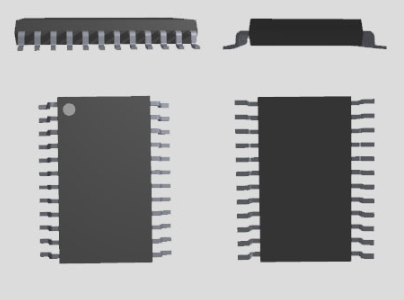

3D εκπροσώπηση

Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Κατανάλωση χαμηλής αναμονής	10 μΑ MAX
I²C σε παράλληλη διαστολέα	Επιτρέπει την εύκολη επέκταση των ακίδων εισόδου/εξόδου μέσω της διεπαφής I²C.
Έξοδος διακόπτης ανοικτής αποστράγγισης	Επιτρέπει την εξωτερική παραγωγή διακοπής για μικροελεγκτές.
Συμβατότητα μικροελεγκτή	Συμβατό με τους περισσότερους μικροελεγκτές.
Η ταχύτητα λεωφορείου i²c	400-kHz Fast I²C λεωφορείο.
Απευθυνόμενος	Διευθύνεται με τρεις καρφίτσες διεύθυνσης υλικού, επιτρέποντας επάνω σε οκτώ συσκευές.
Εξόδους μανδάλωσης	Δυνατότητα κίνησης υψηλού ρεύματος για απευθείας οδήγηση LED.
Τρέχουσα πηγή	Παρέχει το ρεύμα στο VCC για ενεργά οδήγηση υψηλού η έξοδος.
Απόδοση μανδάλωσης	Υπερβαίνει τα 100 mA ανά JESD 78, κατηγορία II.
Τάση εργασίας	2.5 - 5.5V DC.
Ρεύμα εργασίας	100 Ma (μέγιστο).
Διεύθυνση i²C	Προεπιλεγμένη διεύθυνση: 0x20, τροποποιήσιμο μέσω συγκόλλησης A1 και A2 τακάκια επιλογής.
Διευθύνσεις καρφίτσες	16 ατομικά διευθύνσεις.
Διαμόρφωση PIN	Κάθε pin ρύθμιση ως είσοδος ή έξοδος.Υποστηρίζει εισροές Αλλαγή διακοπής.
Βιβλιοθήκη Arduino	Συμβατό με τη βιβλιοθήκη Arduino: PCF8575.
Εφαρμογή	Κατάλληλο για το Arduino Uno R3 και άλλα MCUs για Έλεγχος ρελέ, βομβητές, κουμπιά και LED.
Προστασία ESD	Συμμορφώνεται με το μοντέλο JESD 22: 2000-V (A114-A), Μοντέλο μηχανής 200-V (A115-A), μοντέλο φορτισμένου συσκευής 1000-V (C101).

Τεχνικές προδιαγραφές

Αυτός ο πίνακας παρέχει μια σαφή και συνοπτική αναπαράσταση του Οι τεχνικές προδιαγραφές και τα χαρακτηριστικά για τα όργανα του Τέξας PCF8575PW.

Τύπος	Παράμετρος
Κατάσταση κύκλου ζωής	Ενεργό (τελευταία ενημέρωση: πριν από 5 ημέρες)
Εργοστασιακός χρόνος παράδοσης	6 εβδομάδες
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	24-TSSOP (0,173, πλάτος 4,40 mm)
Επιφανειακή βάση	ΝΑΙ
Αριθμός καρφίτσες	24
Βάρος	89.499445mg
Αριθμός I/OS	16
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C
Συσκευασία	Σωλήνας
Κωδικός JESD-609	Ε4
Κωδικός PBFREE	Ναί
Κατάσταση μέρους	Ενεργός
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Αριθμός τερματισμών	24
Κώδικας ECCN	Ear99
Τερματικό τελείωμα	Νικέλιο/παλλαδικό/χρυσό (NI/PD/AU)
Κωδικός HTS	8542.39.00.01
Τάση - προμήθεια	4.5V ~ 5.5V
Θέση τερματικού	ΔΙΠΛΟΣ
Τερματικό έντυπο	Γλάρος πτέρυγα
Θερμοκρασία αναδιαμόρφωσης αιχμής (° C)	260
Τάση τροφοδοσίας	3.3V
Τερματικός σταθμός	0,65 χιλιοστά
Αριθμός εξαρτήματος βάσης	PCF8575
Αρίθμηση καρφίτσες	24
Αριθμός εξόδων	16
Τύπος εξόδου	Σπρώξιμο
Τάση τροφοδοσίας	5.5V
Προμηθεία τροφοδοσίας	3/5V
Διασυνδέομαι	I2c, smbus
Αριθμός θυρών	2
Αριθμός bits	16
Συχνότητα ρολογιού	400kHz
Τρέχουσα-max προμήθειας	0,2mA
Έξοδος διακοπής	Ναί
Τρέχουσα - Πηγή εξόδου/νεροχύτη	10mA / 25mA
Χαρακτηριστικά	Βόμβα
Υψος	1,2 χιλιοστά
Μήκος	7,8 χιλιοστά
Πλάτος	4,4 χιλιοστά
Πάχος	1mm
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμβατό με ROHS3
Αμόλυβδος	Αμόλυβδος

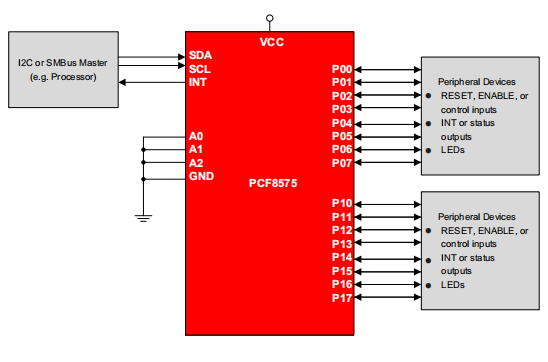

Σχηματική εκπροσώπηση

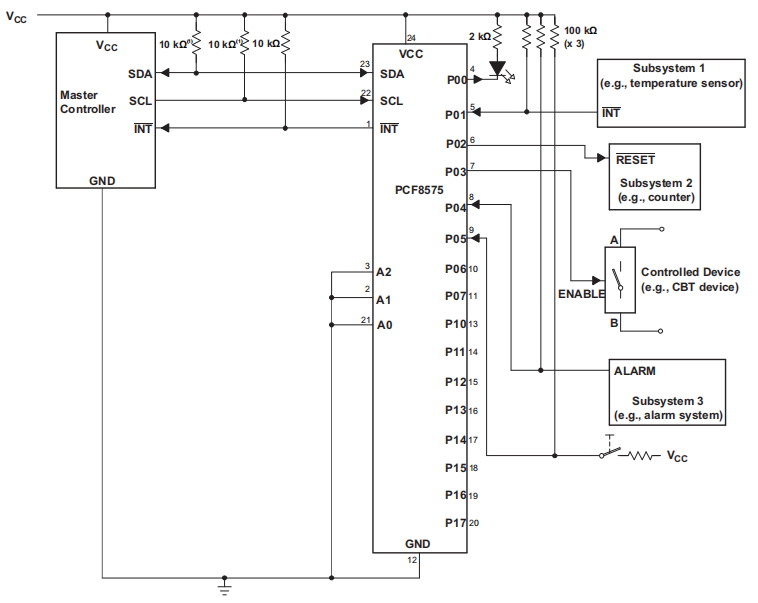

Κύκλωμα εφαρμογής

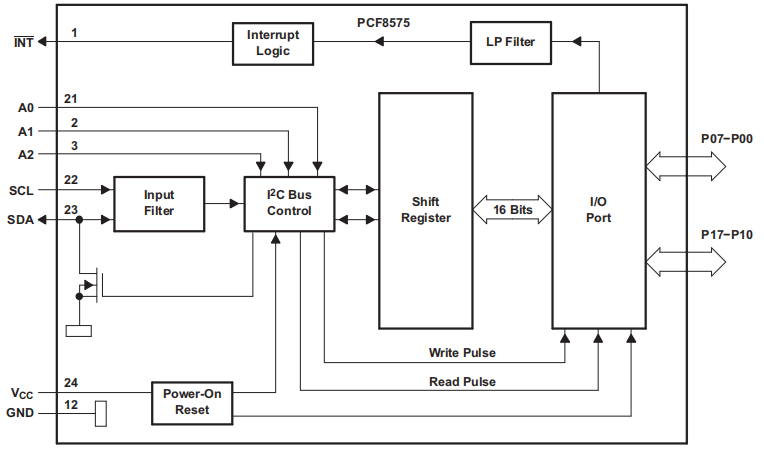

Λογικό διάγραμμα

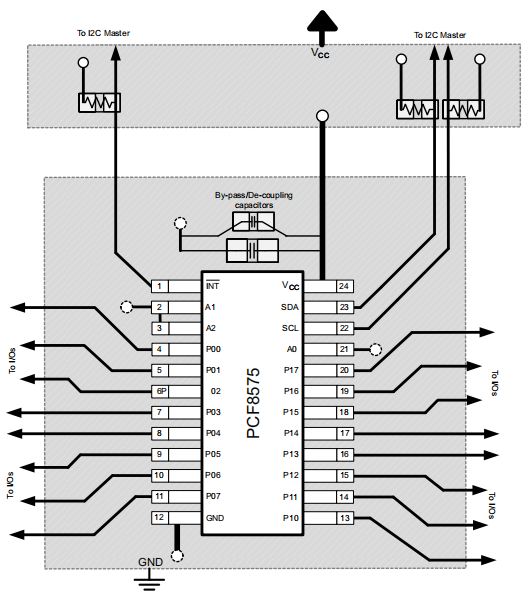

Εικονογράφηση διάταξης

Διάφορες χρήσεις του PCF8575

Το PCF8575, ένας ευέλικτος διαστολέας I/O, επηρεάζει σημαντικά διάφορες τεχνολογικές αρένες.Οι ποικίλες εφαρμογές του καλύπτουν τις τηλεπικοινωνίες, τις προσωπικές υπολογιστικές και πέρα ​​από, αποδεικνύοντας την ικανότητά του στη διαχείριση των πολλαπλών περιφερειακών συνδέσεων αποτελεσματικά.

Εξοπλισμός τηλεπικοινωνιών

Στον τομέα των τηλεπικοινωνιών, το PCF8575 ενισχύει τον εξοπλισμό όπως οι μονάδες φίλτρων, επεκτείνοντας τις δυνατότητες GPIO, επιτρέποντας τον ακριβέστερο έλεγχο και την ακρίβεια εντός περίπλοκων περιβαλλόντων επεξεργασίας σήματος.Η προσαρμοστικότητά του χρησιμεύει ως αξιόπιστος συνεργάτης για να προσπαθήσετε να βελτιώσετε τα συστήματα, εξασφαλίζοντας σταθερή συνδεσιμότητα και ακριβή διαχείριση σήματος.

Υποδομή διακομιστή

Αυτό το στοιχείο διευκολύνει τις βελτιωμένες λειτουργίες σε υποδομές διακομιστή, προσφέροντας προσαρμόσιμες συνδέσεις που είναι ενεργές για ρυθμίσεις υψηλής ζήτησης.Σας δίνει το γεωγραφικό πλάτος για να βελτιστοποιήσετε τα σχέδια των διακομιστών με ευελιξία και επεκτασιμότητα, φιλοξενώντας τις εξελισσόμενες απαιτήσεις με ελάχιστες τροποποιήσεις υλικού.

Δρομολογητές δικτύωσης

Το PCF8575 διαδραματίζει υποστηρικτικό ρόλο στους δρομολογητές δικτύωσης επεκτείνοντας την προγραμματισμό και τη συνδεσιμότητα των συσκευών.Ενισχύοντας την ανάπτυξη δρομολογητών επικεντρώθηκε στην ευρωστία και την προσαρμοστικότητα, βοηθά στη δημιουργία εξελιγμένων λύσεων που διαχειρίζονται αποτελεσματικά την αύξηση της κυκλοφορίας δεδομένων.

Προσωπικές συσκευές πληροφορικής

Στον κόσμο της προσωπικής πληροφορικής, αυτός ο διαστολέας I/O σας προσφέρει την ευελιξία για να καινοτομήσετε τα περιφερειακά και τις βελτιώσεις χωρίς να περιορίζεστε υπερβολικά από τα όρια αρχιτεκτονικής του συστήματος.Ενθαρρύνει τη δημιουργικότητα στο σχεδιασμό υλικού, προωθώντας τις προσβάσιμες τεχνολογίες στην αγορά με αποτελεσματικότητα.

Ηλεκτρονικά καταναλωτικά

Στην ταχεία αγορά ηλεκτρονικών καταναλωτών, το PCF8575 επεκτείνει τις λειτουργίες της συσκευής χωρίς το βάρος των σημαντικών επανασχεδιασμών.Αυτή η ικανότητα επιτρέπει στις εταιρείες να εισάγουν τα τελευταία χαρακτηριστικά της τεχνολογίας σε συμπαγή σχέδια, βοηθώντας στη διατήρηση μιας ανταγωνιστικής παρουσίας σε μια συνεχώς εξελισσόμενη βιομηχανία.

Βιομηχανικά συστήματα αυτοματισμού

Το PCF8575 είναι καθοριστικό για τη βιομηχανική αυτοματοποίηση, διευκολύνοντας τον εξαιρετικό έλεγχο και την παρακολούθηση της διαδικασίας.Προσφέροντας επικίνδυνη συνδεσιμότητα, υποστηρίζει την εξελιγμένη διαχείριση των επιχειρήσεων, την ενίσχυση της αποτελεσματικότητας και τη μείωση του χρόνου διακοπής των ρυθμίσεων.

Συσκευές με περιορισμένες επιλογές GPIO

Για συσκευές που περιορίζονται από τη σπάνια διαθεσιμότητα GPIO, το PCF8575 παρουσιάζει μια επαναστατική λύση με την επέκταση των θυρών, επιτρέποντας βελτιωμένη διασύνδεση με περιφερειακές συσκευές.Αυτή η ευελιξία παρέχει στο δημιουργικό σας δωμάτιο για να αναπτύξετε καινοτόμες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες των χρηστών.

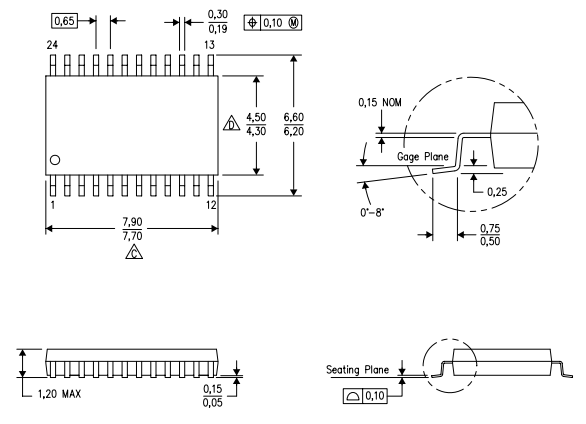

Πακέτο
