Περιεκτικός οδηγός για τους αισθητήρες χαρτών: Λειτουργία, τύποι, ζητήματα και συντήρηση

Ο αισθητήρας Absolute Pressure (MAP) της πολλαπλής πίεσης είναι μέρος των κινητήρων αυτοκινήτων σήμερα, βοηθώντας τον κινητήρα να λειτουργήσει καλά με τη διαχείριση του πόσα καύσιμα μπαίνει και όταν η φωτιά των μπουζί.Αυτός ο αισθητήρας μετρά την πίεση του αέρα μέσα στο τμήμα του κινητήρα που ονομάζεται πολλαπλή εισαγωγής και στέλνει αυτές τις πληροφορίες στη μονάδα ελέγχου του κινητήρα (ECM).Στη συνέχεια, η ECM χρησιμοποιεί αυτά τα δεδομένα για να ρυθμίσει τον τρόπο λειτουργίας του κινητήρα, φροντίζοντας να λειτουργεί ομαλά κάτω από διαφορετικές καταστάσεις οδήγησης, όπως η επιτάχυνση ή η επιβράδυνση.Αυτό το άρθρο εξετάζει προσεκτικά πώς λειτουργεί ο αισθητήρας χάρτη, τα χαρακτηριστικά του, οι διαφορετικοί τύποι που εισέρχονται, τα κοινά προβλήματα που μπορούν να συμβούν εάν ο αισθητήρας δεν λειτουργεί σωστά και τρόπους για να μάθετε τι συμβαίνει όταν υπάρχουν προβλήματα.

Κατάλογος

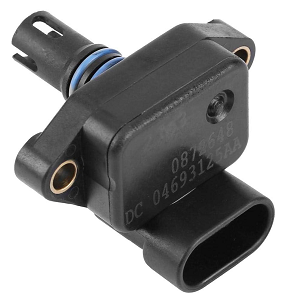

Τι είναι ο αισθητήρας χάρτη;

Ένας αισθητήρας απόλυτης πίεσης (MAP) πολλαπλής πίεσης είναι ένα συστατικό του συστήματος διαχείρισης κινητήρα ενός οχήματος, υπεύθυνο για τη διασφάλιση της βέλτιστης απόδοσης και της αποτελεσματικότητας.Μετράει την πίεση του αέρα μέσα στην πολλαπλή εισαγωγής και στέλνει αυτά τα δεδομένα στη μονάδα ελέγχου του κινητήρα (ECU), η οποία στη συνέχεια ρυθμίζει ανάλογα την έγχυση καυσίμου και το χρονισμό ανάφλεξης.Παρακολουθώντας συνεχώς αυτές τις αλλαγές πίεσης, το ECU μπορεί να καθορίσει τη σωστή ποσότητα του μείγματος καυσίμου αέρα που απαιτείται για την καύση.Ο αισθητήρας χάρτη είναι τοποθετημένος πάνω ή κοντά στην πολλαπλή εισαγωγής, συχνά κοντά στο σώμα της πεταλούδας ή στην κυλινδροκεφαλή, όπου μπορεί να παρέχει ακριβείς μετρήσεις των επιπέδων πίεσης του αέρα του κινητήρα.Τα δεδομένα βοηθούν τον κινητήρα να προσαρμοστεί σε διάφορες συνθήκες οδήγησης, βελτιώνοντας τη συνολική ανταπόκριση και την αποδοτικότητα των καυσίμων.

Ο αισθητήρας χάρτη παίζει ρόλο στη βελτιστοποίηση της κατανάλωσης καυσίμου, διασφαλίζοντας την ομαλή επιτάχυνση και την επέκταση της διάρκειας ζωής του κινητήρα.Δεδομένου ότι ο κινητήρας απαιτεί διαφορετικές αναλογίες αέρα καυσίμων κάτω από διαφορετικά φορτία, ο αισθητήρας επιτρέπει ακριβείς προσαρμογές καυσίμου, εμποδίζοντας ζητήματα όπως το χτύπημα του κινητήρα, την κακή οικονομία καυσίμου και την υποτονική απόδοση.Ένας δυσλειτουργικός αισθητήρας χάρτη μπορεί να στείλει λανθασμένες μετρήσεις πίεσης στο ECU, οδηγώντας σε συμπτώματα όπως τραχύ ρελαντί, δισταγμό κατά την επιτάχυνση, υπερβολική κατανάλωση καυσίμου ή ακόμα και καθυστέρηση.Η τακτική συντήρηση και οι έγκαιρες αντικαταστάσεις ενός αποτυχημένου αισθητήρα χάρτη μπορούν να αποτρέψουν τις δαπανηρές επισκευές κινητήρα και να βοηθήσουν στη διατήρηση της σταθερής απόδοσης των οχημάτων.Θα πρέπει να επιθεωρήσετε συστηματικά τον αισθητήρα για συσσώρευση άνθρακα, βλάβη καλωδίωσης ή διαρροές κενού για να διασφαλίσετε ότι συνεχίζει να λειτουργεί σωστά.

Ο αισθητήρας χάρτη λειτουργεί χρησιμοποιώντας ένα διάφραγμα και ένα μετρητή καταπόνησης, οι οποίοι συνεργάζονται για να ανιχνεύσουν αλλαγές στην πίεση μεταξύ της πολλαπλής εισαγωγής και του εξωτερικού αέρα.Καθώς το διάφραγμα κάμπτεται σε απόκριση των διακυμάνσεων της πίεσης, μεταβάλλει την ηλεκτρική αντίσταση στο μετρητή τάσης, δημιουργώντας ένα σήμα τάσης που ερμηνεύει το ECU.Αυτό το σήμα βοηθά τις ρυθμίσεις του κινητήρα ECU για βέλτιστη λειτουργία υπό διαφορετικές συνθήκες, όπως επιτάχυνση ή ρελαντί υψηλής ταχύτητας.Εάν αποτύχει ένας αισθητήρας χάρτη, η μηχανική χρησιμοποιεί έναν σαρωτή OBD-II για να ελέγξει τους κωδικούς διαγνωστικών προβλημάτων (DTCs), να επιθεωρήσει τις γραμμές κενού για διαρροές και να δοκιμάσει την έξοδο τάσης του αισθητήρα.Εάν απαιτείται αντικατάσταση, η εγκατάσταση ενός νέου αισθητήρα χάρτη είναι μια απλή διαδικασία που μπορεί να βελτιώσει την απόδοση του κινητήρα και την απόδοση καυσίμου.Η διατήρηση του αισθητήρα χάρτη σε καλή κατάσταση λειτουργίας απαιτείται για να εξασφαλιστεί μια ομαλή και αποτελεσματική εμπειρία οδήγησης.

Χαρακτηριστικά αισθητήρα χάρτη

Ένας αισθητήρας χάρτη (πολλαπλή απόλυτη πίεση) έχει αρκετά σημαντικά χαρακτηριστικά που βοηθούν τον κινητήρα να τρέξει ομαλά.Παρακάτω είναι μερικά από τα βασικά χαρακτηριστικά της:

• Ευρύ φάσμα μέτρησης

Ο αισθητήρας MAP (πολλαπλής απόλυτης πίεσης) λειτουργεί σε περιοχή τάσης από 0 έως 5 βολτ, επιτρέποντάς του να ανιχνεύσει ακόμη και τις παραμικρές διακυμάνσεις της πίεσης μέσα στην πολλαπλή εισαγωγής.Αυτή η δυνατότητα επιτρέπει στη μονάδα ελέγχου του κινητήρα (ECM) να αναλύει συνεχώς την πίεση του αέρα του κινητήρα και να κάνει ρυθμίσεις στην έγχυση καυσίμου και στο χρόνο ανάφλεξης.Διατηρώντας ένα βέλτιστο μείγμα καυσίμου αέρα, ο αισθητήρας βοηθά στην πρόληψη προβλημάτων όπως το χτύπημα του κινητήρα, ο δισταγμός ή η υπερβολική κατανάλωση καυσίμου.Ένα ευρύ φάσμα μέτρησης εξασφαλίζει ότι ο κινητήρας προσαρμόζεται ομαλά σε διαφορετικές συνθήκες οδήγησης, είτε το όχημα επιταχύνεται, ανειδίκευση ή λειτουργεί κάτω από βαριά φορτία.Χωρίς ακριβή και ευαίσθητο αισθητήρα χάρτη, η ECM μπορεί να υπολογίσει εσφαλμένα την παράδοση καυσίμου, οδηγώντας σε κακή απόδοση του κινητήρα και αυξημένες εκπομπές.Επομένως, η κατοχή ενός αισθητήρα με ευρύ και αξιόπιστο εύρος μέτρησης είναι σημαντική για τη διατήρηση της απόδοσης καυσίμου, της εξόδου ισχύος και της συνολικής υγείας του κινητήρα.

• Υψηλή ακρίβεια

Η ακρίβεια είναι ένα από τα περισσότερα χαρακτηριστικά ενός αισθητήρα χάρτη, καθώς επηρεάζει άμεσα την ικανότητα του κινητήρα να ρυθμίζει τις ρυθμίσεις καυσίμου και ανάφλεξης.Δεδομένου ότι ο κινητήρας βιώνει διαφορετικά φορτία, όπως όταν ένας οδηγός επιταχύνεται, επιβραδύνει ή ανεβαίνει σε ένα απότομο λόφο, ο αισθητήρας πρέπει να παρέχει εξαιρετικά ακριβείς αναγνώσεις πίεσης για την πρόληψη των προβλημάτων απόδοσης.Ένας ελαφρύς εσφαλμένος υπολογισμός στα δεδομένα πίεσης θα μπορούσε να οδηγήσει σε υπερβολική κατανάλωση καυσίμου, ακανόνιστο ρελαντί ή δισταγμό του κινητήρα.Με την παροχή ακριβών πληροφοριών, ο αισθητήρας χάρτη επιτρέπει στην ECM να εξασφαλίζει τη βέλτιστη αποτελεσματικότητα καύσης, τη μείωση των εκπομπών και τη βελτίωση της οικονομίας καυσίμου.Στα σύγχρονα οχήματα, οι προχωρημένοι αισθητήρες χάρτη χρησιμοποιούν στοιχεία ανίχνευσης υψηλής ανάλυσης για να ενισχύσουν την ακρίβεια, εξασφαλίζοντας ότι ακόμη και μικρές διακυμάνσεις της πίεσης ανιχνεύονται και μεταδίδονται αμέσως.Αυτή η ακρίβεια είναι σημαντική σε υπερσυμπιεσμένους κινητήρες, όπου εμφανίζονται ταχείες αλλαγές πίεσης και το μείγμα καυσίμου πρέπει να συντονιστεί λεπτώς για να αποφευχθεί η βλάβη του κινητήρα και να διατηρηθεί η ισχύς της ισχύος.

• Ανθεκτικότητα σε σκληρές συνθήκες

Βρίσκεται στην καρδιά του κόλπου του κινητήρα, ο αισθητήρας χάρτη εκτίθεται συνεχώς σε ακραίες θερμοκρασίες, δονήσεις και μολυσματικές ουσίες όπως σκόνη, λάδι και ατμούς καυσίμων.Παρά τις σκληρές αυτές συνθήκες, ο αισθητήρας πρέπει να διατηρεί τη λειτουργικότητά του σε μεγάλες περιόδους.Οι αισθητήρες χάρτη υψηλής ποιότητας είναι κατασκευασμένοι χρησιμοποιώντας τραχιά υλικά που μπορούν να αντέξουν τις διακυμάνσεις της θερμοκρασίας και τις δονήσεις του κινητήρα χωρίς να χάσουν ακρίβεια.Μερικοί αισθητήρες έρχονται με προστατευτικές επικαλύψεις ή σφραγισμένα περιβλήματα για να αποτρέψουν την υγρασία ή τα συντρίμμια να επηρεάσουν την απόδοσή τους.Η ανθεκτικότητα είναι το κλειδί επειδή ένας αισθητήρας χάρτη που αποτυγχάνει μπορεί να προκαλέσει εσφαλμένες πυρκαγιές, τραχύ ρελαντί ή απώλεια ισχύος, η οποία μπορεί να είναι τόσο απογοητευτική όσο και δαπανηρή για τους ιδιοκτήτες οχημάτων.Η τακτική φθορά μπορεί να υποβαθμίσει την απόδοση του αισθητήρα, οπότε η επένδυση σε έναν αισθητήρα υψηλής ποιότητας, μακράς διαρκείας μπορεί να ελαχιστοποιήσει την ανάγκη για συχνές αντικαταστάσεις και να αποτρέψει απροσδόκητες καταστροφές.

• Γρήγορος χρόνος απόκρισης

Ένας αισθητήρας χάρτη υψηλής απόδοσης πρέπει να είναι σε θέση να αντιδράσει άμεσα σε διακυμάνσεις στην πίεση πολλαπλής, εξασφαλίζοντας ότι η ECM μπορεί να κάνει ρυθμίσεις διαχωρισμού δευτερολέπτων στο μείγμα αέρα καυσίμων.Ένας αργός ή καθυστερημένος αισθητήρας θα μπορούσε να προκαλέσει καθυστερημένη απόκριση πεταλούδας, δισταγμό ή ακόμα και εσφαλμένες πυρκαγιές.Όταν ένας οδηγός επιταχύνει ή επιβραδύνει ξαφνικά, η πίεση μέσα στην πολλαπλή εισαγωγής αλλάζει γρήγορα και ο αισθητήρας χάρτη πρέπει να στέλνει ενημερωμένες αναγνώσεις στην ECM χωρίς καθυστέρηση.Οι σύγχρονοι αισθητήρες χάρτη έχουν σχεδιαστεί με ηλεκτρονικά εξαρτήματα υψηλής ταχύτητας που επιτρέπουν σχεδόν στιγμιαία μετάδοση δεδομένων, συμβάλλοντας στη διατήρηση της ομαλής επιτάχυνσης και της αποτελεσματικής καύσης καυσίμων.Ένας ταχέως ανταποκρινόμενος αισθητήρας χάρτη ενισχύει επίσης την ασφάλεια των οχημάτων εξασφαλίζοντας ότι ο κινητήρας δεν σταματά ή χάνει την ισχύ σε σοβαρές στιγμές, όπως όταν συγχωνεύεται σε έναν αυτοκινητόδρομο ή ξεπέρασε άλλο όχημα.

• Συμβατά σήματα εξόδου

Για να λειτουργήσει σωστά, ένας αισθητήρας χάρτη πρέπει να επικοινωνεί άψογα με την ECM του οχήματος, η οποία απαιτεί συμβατότητα με τον σωστό τύπο σήματος, είτε με βάση την τάση (αναλογική) είτε με βάση τη συχνότητα (ψηφιακή).Ο αισθητήρας μετατρέπει τις αναγνώσεις πίεσης σε ένα ηλεκτρικό σήμα που ερμηνεύει η ECM για να ρυθμίσει το χρονοδιάγραμμα της έγχυσης καυσίμου και της ανάφλεξης.Εάν το σήμα εξόδου είναι αδύναμο, ασυνεπές ή ασυμβίβαστο με το σύστημα του οχήματος, η ECM μπορεί να παρερμηνεύσει τα δεδομένα, οδηγώντας σε κακή απόδοση του κινητήρα, αυξημένες εκπομπές ή ακόμα και προειδοποιώντας προειδοποιητικά φώτα στον πίνακα ελέγχου.Πολλοί αισθητήρες χάρτη σχεδιασμού για να ταιριάζουν με τις συγκεκριμένες ηλεκτρικές απαιτήσεις διαφόρων μοντέλων οχημάτων, εξασφαλίζοντας ότι η έξοδος του αισθητήρα παραμένει σταθερή και ακριβής.Ο αισθητήρας χάρτη υψηλής ποιότητας με ισχυρή, αξιόπιστη έξοδο σήματος μπορεί να βελτιώσει τη συνολική απόδοση του κινητήρα και την απόδοση καυσίμου, ενώ παράλληλα αποτρέποντας τους ψευδείς κωδικούς σφάλματος που ενδέχεται να οδηγήσουν σε περιττές επισκευές.

• Ενσωματωμένες διαγνωστικές λειτουργίες

Οι αισθητήρες χάρτη έρχονται με αυτοδιαγνωστικές δυνατότητες, επιτρέποντας στην ECM του οχήματος να ανιχνεύει πιθανές αποτυχίες αισθητήρων πριν προκαλούν προβλήματα κινητήρα.Εάν ο αισθητήρας αρχίσει να παρέχει ασυνεπείς ή λανθασμένες αναγνώσεις, μπορεί να ενεργοποιήσει ένα φως του κινητήρα ελέγχου (CEL) και να αποθηκεύσει έναν κωδικό διαγνωστικού προβλήματος (DTC) στη μνήμη της ECM.Αυτή η λειτουργία βοηθά τη μηχανική να εντοπίσει γρήγορα το ζήτημα χωρίς εκτεταμένη αντιμετώπιση προβλημάτων, εξοικονόμηση χρόνου και μείωση του κόστους επισκευής.Η έγκαιρη ανίχνευση ενός αποτυχημένου αισθητήρα χάρτη εμποδίζει σοβαρές συνέπειες όπως το χτύπημα του κινητήρα, η απώλεια ισχύος ή η αναποτελεσματική καύση καυσίμων, η οποία μπορεί να οδηγήσει σε δαπανηρές επισκευές εάν αφεθεί μη υποβαθμισμένη.Ορισμένοι προηγμένοι αισθητήρες χάρτη έχουν ακόμη και ασφαλείς μηχανισμούς, επιτρέποντας στην ECM να εισέλθει σε λειτουργία LIMP εάν ο αισθητήρας αποτύχει τελείως, αποτρέποντας περαιτέρω βλάβη στον κινητήρα.Αυτά τα ενσωματωμένα διαγνωστικά εξασφαλίζουν ότι ο κινητήρας λειτουργεί όσο το δυνατόν πιο αποτελεσματικά, ελαχιστοποιώντας τον κίνδυνο ξαφνικών αποτυχιών.

Δομή αισθητήρα χάρτη

Ο αισθητήρας MAP (πολλαπλής απόλυτης πίεσης) έχει σχεδιαστεί προσεκτικά για τη μέτρηση της πίεσης του αέρα μέσα στην πολλαπλή εισαγωγής του κινητήρα.Έχει πολλά βασικά εξαρτήματα που συνεργάζονται για να στείλουν ακριβείς πληροφορίες στη μονάδα ελέγχου του κινητήρα (ECM).Αυτά τα εξαρτήματα εξασφαλίζουν ότι ο κινητήρας λαμβάνει το σωστό μίγμα καυσίμου για ομαλή και αποτελεσματική λειτουργία.

Διαφράγμα πυριτίου: Η καρδιά του αισθητήρα

Στον πυρήνα του αισθητήρα χάρτη βρίσκεται το διάφραγμα του πυριτίου, ένα λεπτό αλλά εξαιρετικά ευαίσθητο συστατικό που είναι υπεύθυνο για την ανίχνευση μεταβολών πίεσης.Αυτό το διάφραγμα είναι κατασκευασμένο από μικρο-μηχανικό πυρίτιο ή άλλο εύκαμπτο υλικό ημιαγωγού, που έχει σχεδιαστεί για να αντιδράσει ακριβώς στην μεταβαλλόμενη πίεση μέσα στην πολλαπλή εισαγωγής.Καθώς ο κινητήρας εκτελείται, η πίεση μέσα στην πολλαπλή κυμαίνεται ανάλογα με τη θέση του πεταλούδας, το φορτίο του κινητήρα και τις αλλαγές σε υψόμετρο.Το διάφραγμα ανταποκρίνεται με κάμψη ή κάμψη ανάλογα με αυτές τις παραλλαγές.Όταν το διάφραγμα κινείται, προκαλεί μια μετρήσιμη αλλαγή στις ηλεκτρικές ιδιότητες, όπως η αντίσταση ή η χωρητικότητα.

Αυτές οι μικρές αλλαγές χρειάζονται για τη λειτουργία του αισθητήρα, καθώς χρησιμεύουν ως τα ακατέργαστα δεδομένα που απαιτούνται για τον προσδιορισμό του ακριβούς επιπέδου πίεσης.Δεδομένου ότι η πίεση στο εσωτερικό της πολλαπλής εισαγωγής επηρεάζει άμεσα την έγχυση καυσίμου και το χρονοδιάγραμμα ανάφλεξης, η ακρίβεια του διαφράγματος είναι καλή για την εξασφάλιση της αποτελεσματικής καύσης.Η ανθεκτικότητα του διαφράγματος πυριτίου είναι επίσης ένας σημαντικός παράγοντας στην απόδοση του αισθητήρα.Δεδομένου του σκληρού περιβάλλοντος μέσα σε έναν κόλπο του κινητήρα, όπου υπάρχουν υψηλές θερμοκρασίες, δονήσεις και ρύπους, το διάφραγμα πρέπει να σχεδιαστεί για να αντέχει αυτές τις συνθήκες χωρίς να υποβαθμίζεται με την πάροδο του χρόνου.Οι προστατευτικές επικαλύψεις χρησιμοποιούνται συχνά για την ενίσχυση της μακροζωίας και της αξιοπιστίας του διαφράγματος, εξασφαλίζοντας συνεπείς επιδόσεις καθ 'όλη τη διάρκεια ζωής του αισθητήρα.

Επεξεργασία σήματος: μετατροπή της πίεσης σε δεδομένα

Η ηλεκτρική απόκριση που παράγεται από την κίνηση του διαφράγματος είναι εξαιρετικά μικρή και απαιτεί πρόσθετη επεξεργασία προτού να χρησιμοποιηθεί από την ECM.Αυτό είναι όπου το κύκλωμα επεξεργασίας σήματος μέσα στον αισθητήρα χάρτη μπαίνει στο παιχνίδι.Αυτά τα κυκλώματα ενισχύουν και βελτιώνουν το αδύναμο σήμα που παράγεται από το διάφραγμα, μετατρέποντάς το σε μια μορφή που η ECM μπορεί να ερμηνεύσει με ακρίβεια.Οι περισσότεροι αισθητήρες χάρτη χρησιμοποιούν έναν τύπο μηχανισμού ανίχνευσης αντίστασης ή χωρητικότητας, ο οποίος μεταφράζει την πίεση σε ένα ηλεκτρικό σήμα.Ωστόσο, δεδομένου ότι το αρχικό σήμα είναι πολύ αδύναμο για να είναι αξιόπιστο, ένα κύκλωμα ενισχυτή ενσωματώνεται στον αισθητήρα για την ενίσχυση των δεδομένων πριν από τη μετάδοση.

Αυτή η διαδικασία ενίσχυσης εξαλείφει τον θόρυβο ή τις παρεμβολές που θα μπορούσαν να οδηγήσουν σε ανακριβείς αναγνώσεις, εξασφαλίζοντας ότι η ECM λαμβάνει ακριβείς πληροφορίες πίεσης.Μόλις ενισχυθεί, το ηλεκτρικό σήμα επεξεργάζεται περαιτέρω για να δημιουργηθεί μια τυποποιημένη έξοδος.Αυτό είναι απαραίτητο επειδή διαφορετικά οχήματα και συστήματα ECM απαιτούν διαφορετικές μορφές σήματος.Μερικοί αισθητήρες χρησιμοποιούν αναλογικά σήματα βασισμένα σε τάση, ενώ άλλοι χρησιμοποιούν ψηφιακά σήματα με βάση τη συχνότητα.Η δυνατότητα τελειοποίησης και επεξεργασίας αυτών των σημάτων επιτρέπει στον αισθητήρα χάρτη να λειτουργεί αποτελεσματικά σε ένα ευρύ φάσμα κατασκευών και μοντέλων οχήματος, εξασφαλίζοντας συμβατότητα με διάφορες αρχιτεκτονικές ελέγχου κινητήρα.

Αναλογικές και Ψηφιακές Εξόδους: Επικοινωνία με την ECM

Μετά την επεξεργασία του σήματος, πρέπει να αποσταλεί στην ECM σε μορφή που μπορεί να ερμηνευτεί σωστά.Οι αισθητήρες χάρτη χρησιμοποιούν είτε αναλογικές είτε ψηφιακές μεθόδους εξόδου, ανάλογα με το σχεδιασμό του οχήματος και τον τύπο της ECM σε χρήση.Αυτά τα σήματα εξόδου επιτρέπουν στην ECM να ρυθμίζει την έγχυση καυσίμου, το χρόνο ανάφλεξης και άλλες παραμέτρους του κινητήρα με βάση την μετρούμενη πίεση πολλαπλής.Οι αναλογικοί αισθητήρες χάρτη εξάγουν ένα συνεχώς μεταβαλλόμενο σήμα τάσης.Σε αυτό το σύστημα, η τάση αυξάνεται ή μειώνεται αναλογικά με την πίεση της πολλαπλής.Για παράδειγμα, σε υψηλότερες πιέσεις (όπως κατά τη διάρκεια του πλήρους πεταλούδας), ο αισθητήρας μπορεί να εξάγει υψηλότερη τάση, ενώ σε χαμηλότερες πιέσεις (όπως όταν το ρελαντί ή την επιβράδυνση), η τάση θα ήταν χαμηλότερη.Η ECM διαβάζει αυτές τις αλλαγές τάσης στο χρόνο και κάνει ακριβείς προσαρμογές ανάλογα.

Αντίθετα, οι ψηφιακοί αισθητήρες χάρτη χρησιμοποιούν ένα σήμα με βάση το παλμό ή τη συχνότητα.Αντί για μια συνεχή τάση, αυτοί οι αισθητήρες στέλνουν δεδομένα με τη μορφή παλμών on-off ή αλλαγών συχνότητας, τις οποίες η ECM αποκωδικοποιεί στη συνέχεια σε αναγνώσεις πίεσης.Τα ψηφιακά σήματα είναι λιγότερο επιρρεπή σε παρεμβολές και μπορεί να είναι πιο ακριβείς σε ορισμένες εφαρμογές, καθιστώντας τα προτιμότερα για υψηλής απόδοσης ή σύγχρονα συστήματα κινητήρα.Ανεξάρτητα από τον τύπο εξόδου, η ECM βασίζεται σε αυτές τις πληροφορίες για τη διατήρηση της βέλτιστης καύσης, αποτρέποντας ζητήματα όπως εσφαλμένες πυρκαγιές, χτυπώντας ή αναποτελεσματική κατανάλωση καυσίμου.

Αποζημίωση θερμοκρασίας: Εξασφάλιση ακρίβειας σε όλες τις συνθήκες

Οι διακυμάνσεις της θερμοκρασίας canaffect αναγνώσεις πίεσης, γι 'αυτό και η αντιστάθμιση θερμοκρασίας είναι ένα χαρακτηριστικό στον σχεδιασμό του αισθητήρα χάρτη.Δεδομένου ότι ο αέρας επεκτείνει ή συμβάσεις με αλλαγές στη θερμοκρασία, οι μη προσαρμοσμένες αναγνώσεις θα μπορούσαν να οδηγήσουν σε λανθασμένους υπολογισμούς μείγματος καυσίμου-αέρα.Για να αποφευχθεί αυτό, οι σύγχρονοι αισθητήρες χάρτη ενσωματώνουν ένα κύκλωμα αντιστάθμισης θερμοκρασίας, το οποίο διορθώνει για περιβαλλοντικές παραλλαγές για να εξασφαλίσει ακριβείς μετρήσεις πίεσης.Αυτό το κύκλωμα αποτελείται από ένα θερμίστορ ή άλλα ευαίσθητα στη θερμοκρασία εξαρτήματα που ανιχνεύουν μεταβολές στη θερμοκρασία του περιβάλλοντος ή στην εισαγωγή αέρα.Όταν η θερμοκρασία αυξάνεται ή μειώνεται, ο αισθητήρας ρυθμίζει ανάλογα την ανάγνωση πίεσης, αποτρέποντας τα σφάλματα στην παροχή καυσίμου.

Χωρίς αντιστάθμιση θερμοκρασίας, ένας αισθητήρας χάρτη θα μπορούσε να παρερμηνεύσει τις αλλαγές πυκνότητας αέρα, οδηγώντας σε πλούσια ή άπαχα μίγματα καυσίμου, κακή απόδοση του κινητήρα και ακόμη και αυξημένες εκπομπές.Η σημασία της αντιστάθμισης της θερμοκρασίας γίνεται εμφανής σε ακραίες καιρικές συνθήκες.Στα κρύα κλίματα, ο αέρας είναι πυκνότερος, ο οποίος θα μπορούσε να οδηγήσει σε υπερβολική καύσιμη αν ο αισθητήρας δεν αντιπροσωπεύει την πτώση της θερμοκρασίας.Σε καυτές συνθήκες, ο αέρας επεκτείνεται και χωρίς αποζημίωση, η ECM μπορεί να μειώσει πάρα πολύ την παράδοση καυσίμου, προκαλώντας δισταγμό ή απώλεια ισχύος.Με την ενσωμάτωση της διόρθωσης της θερμοκρασίας, ο αισθητήρας χάρτη εξασφαλίζει αποτελεσματικά τον κινητήρα, ανεξάρτητα από τις εξωτερικές μεταβολές της θερμοκρασίας.

Ενσωματωμένη διάγνωση: Ανίχνευση προβλημάτων νωρίς

Για να ενισχύσει την αξιοπιστία και να απλοποιήσει τη συντήρηση, πολλοί σύγχρονοι αισθητήρες χάρτη έρχονται με αυτοδιαγνωστικές δυνατότητες.Αυτά τα ενσωματωμένα συστήματα παρακολούθησης συμβάλλουν στην ανίχνευση δυσλειτουργιών του αισθητήρα και η επικοινωνία των ζητημάτων στην ECM.Εάν εντοπιστεί πρόβλημα, όπως ελαττωματικό διάφραγμα, ζήτημα καλωδίωσης ή ασυνεπής έξοδος σήματος, η ECM μπορεί να καταγράψει έναν κωδικό σφάλματος και, στις περισσότερες περιπτώσεις, να ενεργοποιήσει ένα φως κινητήρα ελέγχου (CEL) στον πίνακα ελέγχου.Η ECM παρακολουθεί συνεχώς το σήμα του αισθητήρα χάρτη για ανωμαλίες.Εάν η έξοδος του αισθητήρα αποκλίνει από τις αναμενόμενες τιμές, όπως η ανάγνωση μιας μη ρεαλιστικά υψηλής ή χαμηλής πίεσης για μια δεδομένη κατάσταση του κινητήρα, το ECM σηματοδοτεί ως πιθανή αποτυχία.

Στη συνέχεια, η μηχανική μπορεί να ανακτήσει τους κωδικούς προβλημάτων διαγνωστικών προβλημάτων (DTCs) χρησιμοποιώντας ένα εργαλείο σάρωσης, επιτρέποντας την ταχεία ταυτοποίηση και την αντιμετώπιση προβλημάτων προβλημάτων που σχετίζονται με τον αισθητήρα.Οι αισθητήρες χάρτη συμβάλλουν στην πρόληψη πιο σοβαρών προβλημάτων κινητήρων.Η έγκαιρη ανίχνευση σφαλμάτων μπορεί να αποτρέψει προβλήματα όπως η υπερβολική κατανάλωση καυσίμου, η κακή επιτάχυνση, η τραχιά ρελαντί ή οι εσφαλμένες πυρκαγιές του κινητήρα.Αυτό όχι μόνο βελτιώνει την αξιοπιστία των οχημάτων αλλά και μειώνει το κόστος επισκευής επιτρέποντας την έγκαιρη αντικατάσταση αισθητήρων πριν οδηγήσει σε σοβαρά προβλήματα απόδοσης του κινητήρα.

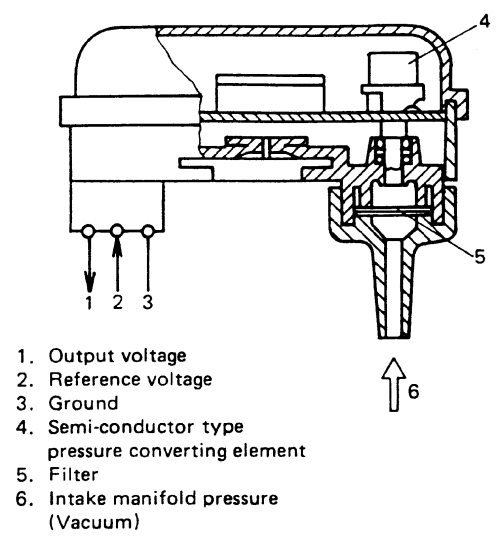

Εικόνα 2. Δομή αισθητήρα χάρτη

Τύποι αισθητήρων χάρτη

Οι αισθητήρες MAP (πολλαπλής απόλυτης πίεσης) έρχονται σε διαφορετικούς τύπους, που έχουν σχεδιαστεί για να ανταποκρίνονται στις συγκεκριμένες ανάγκες διαφόρων συστημάτων κινητήρων.Κάθε τύπος μετράει διαφορετικά την πίεση του αέρα, εξασφαλίζοντας ότι το σύστημα ελέγχου του κινητήρα λαμβάνει τα πιο ακριβή δεδομένα για τη ρύθμιση του καυσίμου, το χρονοδιάγραμμα ανάφλεξης και τη συνολική απόδοση του κινητήρα.Η κατανόηση αυτών των τύπων βοηθά στην επιλογή του σωστού αισθητήρα για τις απαιτήσεις ενός οχήματος.Παρακάτω είναι οι κύριοι τύποι αισθητήρων χαρτών, μαζί με τις μοναδικές λειτουργίες και τα πλεονεκτήματά τους.

Αισθητήρας χάρτη απόλυτης πίεσης

Ένας αισθητήρας χάρτη απόλυτης πίεσης μετρά την ακριβή πίεση αέρα μέσα στην πολλαπλή εισαγωγής χρησιμοποιώντας ένα τέλειο κενό (μηδενική πίεση) ως σημείο αναφοράς.Αυτό σημαίνει ότι ο αισθητήρας δεν θεωρεί τις μεταβολές της ατμοσφαιρικής πίεσης, αλλά επικεντρώνεται αποκλειστικά στα πραγματικά επίπεδα πίεσης μέσα στην πολλαπλή εισαγωγής του κινητήρα.Επειδή βασίζεται σε μια αμετάβλητη αναφορά κενού, παρέχει συνεπείς αναγνώσεις ανεξάρτητα από τις εξωτερικές περιβαλλοντικές συνθήκες όπως το υψόμετρο ή ο καιρός.Αυτός ο τύπος αισθητήρα είναι επωφελής σε κινητήρες υψηλής απόδοσης και αναγκαστικής επαγωγής (υπερσυμπιεσμένου ή υπερσυμπιεσμένου), όπου η διατήρηση των ακριβών αναγνώσεων πίεσης είναι καλή για τη βελτιστοποίηση της εξόδου ισχύος και της απόδοσης καυσίμου.

Σε αντίθεση με άλλους αισθητήρες που μπορεί να επηρεαστούν από τις διακυμάνσεις της ατμοσφαιρικής πίεσης, ο αισθητήρας χάρτη απόλυτης πίεσης εξασφαλίζει ότι ο κινητήρας λειτουργεί αποτελεσματικά υπό ένα ευρύ φάσμα συνθηκών οδήγησης.Χρησιμοποιείται συχνά σε οχήματα που συχνά ταξιδεύουν σε ποικίλες ανυψώσεις, καθώς οι αλλαγές στο υψόμετρο δεν επηρεάζουν τις αναγνώσεις πίεσης.Παρέχοντας συνεχώς ακριβή και σταθερά δεδομένα πίεσης πολλαπλών πολλαπλών, οι αισθητήρες χάρτη απόλυτης πίεσης επιτρέπουν στην ECM να κάνει προσαρμογές στην έγχυση καυσίμου και στο χρόνο ανάφλεξης.Αυτό επιτρέπει στον κινητήρα να διατηρεί τη βέλτιστη αποτελεσματικότητα καύσης, να μειώσει τις εκπομπές και να ενισχύσει τη συνολική απόδοση.Η αξιοπιστία των αισθητήρων χάρτη απόλυτης πίεσης τους καθιστά μια προτιμώμενη επιλογή για εφαρμογές με επίκεντρο και υψηλού υψομέτρου.

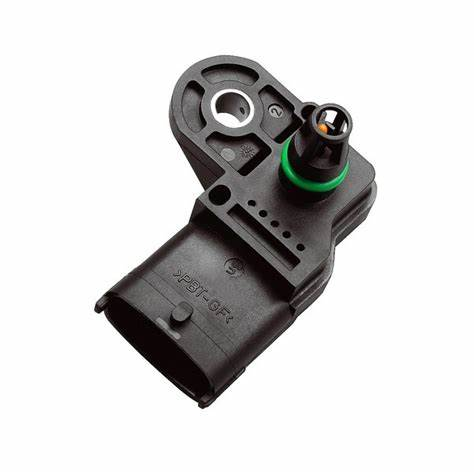

Εικόνα 3. Αισθητήρας χάρτη απόλυτης πίεσης

Αισθητήρας χάρτη πίεσης μετρητή

Ένας αισθητήρας χάρτη πίεσης μετρητή λειτουργεί μετρώντας τη διαφορά μεταξύ της πίεσης πολλαπλής εισαγωγής και της ατμοσφαιρικής πίεσης που περιβάλλει τον κινητήρα.Σε αντίθεση με τον αισθητήρα χάρτη απόλυτης πίεσης, ο οποίος αναφέρει ένα τέλειο κενό, ο αισθητήρας πίεσης μετρητή συγκρίνει συνεχώς την πίεση πολλαπλής με την εξωτερική πίεση αέρα.Αυτή η σχετική μέτρηση το καθιστά κατάλληλο για φυσικά αναρροφημένους κινητήρες, οι οποίες βασίζονται σε ατμοσφαιρικές συνθήκες για σωστή καύση και αποτελεσματικότητα.Σε φυσικά αναρροφημένους κινητήρες, εκείνοι που δεν έχουν υπερσυμπιεστές ή υπερσυμπιεστές, η εξωτερική πίεση του αέρα επηρεάζει την απόδοση του κινητήρα.Καθώς αλλάζει η ατμοσφαιρική πίεση λόγω του καιρού, του υψομέτρου ή των περιβαλλοντικών συνθηκών, ο αισθητήρας χάρτη πίεσης μετρητή βοηθά την eCM να ρυθμίσει ανάλογα την παράδοση καυσίμου και το χρονισμό ανάφλεξης.

Αυτό εξασφαλίζει ότι ο κινητήρας συνεχίζει να λειτουργεί αποτελεσματικά, ανεξάρτητα από τις εξωτερικές μεταβολές της πίεσης.Για παράδειγμα, κατά την οδήγηση σε υψηλότερα υψόμετρα όπου η ατμοσφαιρική πίεση είναι χαμηλότερη, η ECM θα αντισταθμίσει τροποποιώντας τον λόγο του καυσίμου αέρα για να διατηρήσει την ομαλή λειτουργία.Παρακολουθεί συνεχώς τη διαφορά πίεσης μεταξύ της πολλαπλής εισαγωγής και του εξωτερικού περιβάλλοντος, ο αισθητήρας χάρτη πίεσης μετρητή εξασφαλίζει τη βέλτιστη λειτουργία του κινητήρα.Βοηθά στη βελτίωση της αποδοτικότητας του καυσίμου, υποστηρίζει την ομαλή επιτάχυνση και διατηρεί σταθερό ρελαντί.Αυτή η προσαρμοστικότητα την καθιστά μια κοινή επιλογή σε οχήματα που λειτουργούν σε ποικίλες περιβαλλοντικές συνθήκες όπου πρέπει να ληφθούν υπόψη οι διακυμάνσεις της ατμοσφαιρικής πίεσης.

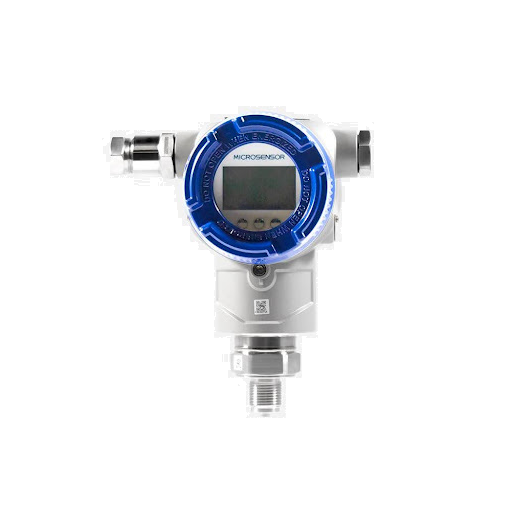

Εικόνα 4. Αισθητήρας χάρτη πίεσης μετρητή

Αισθητήρας χάρτη διαφορικής πίεσης

Ένας αισθητήρας χάρτη διαφορικής πίεσης μετρά τη διαφορά πίεσης μεταξύ δύο συγκεκριμένων σημείων στο σύστημα εισαγωγής και όχι απλώς αναφοράς εξωτερικής ατμοσφαιρικής πίεσης ή κενού.Συνήθως, αυτός ο αισθητήρας συγκρίνει τα επίπεδα πίεσης μεταξύ της πολλαπλής εισαγωγής και του σώματος της πεταλούδας ή άλλης θέσης εντός του συστήματος εισαγωγής.Παρέχοντας μια λεπτομερέστερη μέτρηση των μεταβολών της ροής αέρα και της πίεσης, είναι χρήσιμη για την ανίχνευση ζητημάτων απόδοσης που σχετίζονται με την πρόσληψη αέρα και την αναπνοή του κινητήρα.Αυτός ο τύπος αισθητήρα είναι πολύτιμος σε προηγμένα συστήματα διαχείρισης κινητήρα που απαιτούν ακριβή διαγνωστικά για προβλήματα που σχετίζονται με τη ροή αέρα.

Για παράδειγμα, εάν υπάρχει ένα φράγμα στο φίλτρο αέρα, μια διαρροή κενού ή ένα εμπόδιο στο σώμα της πεταλούδας, ο αισθητήρας χάρτη διαφορικής πίεσης μπορεί να ανιχνεύσει μια ασυνήθιστη πτώση ή αύξηση της πίεσης.Όταν συμβαίνουν τέτοιες αποκλίσεις, η ECM λαμβάνει δεδομένα από τον αισθητήρα και μπορεί να ενεργοποιήσει ένα προειδοποιητικό φως ή να ρυθμίσει τις ρυθμίσεις του κινητήρα για να αντισταθμίσει το ζήτημα.Λόγω της ικανότητάς του να διαγνώνει αναποτελεσματικότητες ροής αέρα, ο αισθητήρας χάρτη διαφορικής πίεσης χρησιμοποιείται συνήθως σε οχήματα με σύνθετα συστήματα πρόσληψης, υπερτροφοδοτούμενες μηχανές και συστήματα ελέγχου εκπομπών.Βοηθά στη διατήρηση της βέλτιστης πρόσληψης αέρα, αποτρέπει προβλήματα απόδοσης όπως η μειωμένη ισχύς εξόδου ή η κακή οικονομία καυσίμου και συμβάλλει στη συνολική απόδοση του κινητήρα.Αυτό το καθιστά σημαντικό στοιχείο στις σύγχρονες στρατηγικές διαγνωστικής και μείωσης εκπομπών.

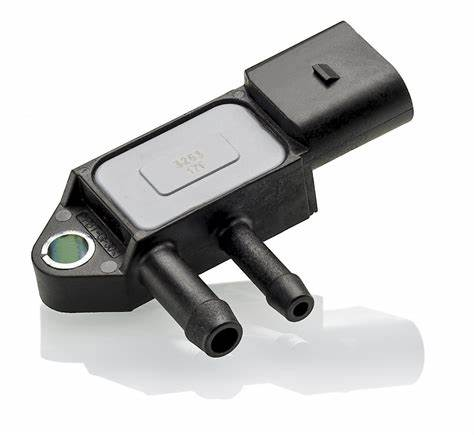

Εικόνα 5. Αισθητήρας χάρτη διαφορικής πίεσης

Αισθητήρας χάρτη εξόδου συχνότητας

Ένας αισθητήρας χάρτη εξόδου συχνότητας μεταδίδει δεδομένα πίεσης στην ECM χρησιμοποιώντας ένα μεταβαλλόμενο σήμα συχνότητας αντί για σήμα τάσης.Καθώς αλλάζει η πίεση της πολλαπλής, ο αισθητήρας ρυθμίζει τη συχνότητα των παλμών σήματος, τα οποία τότε η ECM ερμηνεύει για να προσδιορίσει το κατάλληλο μίγμα καυσίμου και τις ρυθμίσεις ανάφλεξης.Αυτή η μέθοδος μετάδοσης δεδομένων είναι αποτελεσματική σε περιβάλλοντα όπου ο ηλεκτρικός θόρυβος και οι παρεμβολές θα μπορούσαν να διαταράξουν τα παραδοσιακά σήματα που βασίζονται σε τάση.Οι αισθητήρες χάρτη εξόδου συχνότητας χρησιμοποιήθηκαν ευρέως σε παλαιότερα μοντέλα οχημάτων και εξειδικευμένα συστήματα κινητήρα, ειδικά σε εφαρμογές όπου η ηλεκτρική σταθερότητα ήταν προτεραιότητα.Επειδή τα σήματα με βάση τη συχνότητα είναι λιγότερο ευαίσθητα σε παραμόρφωση από ηλεκτρομαγνητικές παρεμβολές, αυτοί οι αισθητήρες συχνά ευνοούνται σε υψηλές επιδόσεις ή βιομηχανικές μηχανές που λειτουργούσαν υπό ακραίες συνθήκες.

Ήταν συνηθισμένα στα πρώιμα ηλεκτρονικά συστήματα έγχυσης καυσίμου.Αν και αυτοί οι αισθητήρες δεν χρησιμοποιούνται τόσο ευρέως στα σύγχρονα οχήματα λόγω των προόδων σε αισθητήρες χάρτη που βασίζονται σε τάση, εξακολουθούν να βρίσκονται σε ορισμένα συστήματα παλαιού τύπου.Ορισμένα εξειδικευμένα οχήματα και βιομηχανικές εφαρμογές συνεχίζουν να χρησιμοποιούν αισθητήρες εξόδου συχνότητας για την ανθεκτικότητα και την αντίσταση τους στον θόρυβο του σήματος.Ενώ οι νεότερες τεχνολογίες τους έχουν αντικαταστήσει σε μεγάλο βαθμό, παραμένουν ένα σημαντικό μέρος της ιστορίας της αυτοκινητοβιομηχανίας και των συγκεκριμένων εφαρμογών μηχανικών.

Αισθητήρας χάρτη αναλογικής τάσης

Ένας αισθητήρας χάρτη εξόδου αναλογικής τάσης λειτουργεί στέλνοντας ένα συνεχώς μεταβαλλόμενο σήμα τάσης στην ECM, που αντιστοιχεί σε μεταβολές στην πίεση πολλαπλής.Καθώς η πίεση της πολλαπλής εισαγωγής αυξάνεται ή μειώνεται, ο αισθητήρας παράγει μια αναλογική έξοδο τάσης που χρησιμοποιεί η ECM για να κάνει ρυθμίσεις στην έγχυση καυσίμου, στο χρόνο ανάφλεξης και σε άλλες λειτουργίες του κινητήρα.Αυτός ο τύπος αισθητήρα χάρτη είναι ο πιο συχνά χρησιμοποιούμενος στα σύγχρονα οχήματα λόγω της ακρίβειας, της απλότητας και της απρόσκοπτης ενσωμάτωσης με τα συστήματα ηλεκτρονικού ελέγχου.Η ECM μπορεί να επεξεργαστεί γρήγορα σήματα τάσης από τον αισθητήρα για να κάνει τροποποιήσεις, εξασφαλίζοντας ότι ο κινητήρας λειτουργεί αποτελεσματικά υπό διάφορες συνθήκες οδήγησης.

Η ομαλή, συνεχής φύση της παραγωγής τάσης επιτρέπει τον ακριβή έλεγχο των μειγμάτων του αέρα καυσίμων, που οδηγούν σε καλύτερη οικονομία καυσίμου, μειωμένες εκπομπές και βελτιωμένη απόδοση του κινητήρα.Ωστόσο, ένα πιθανό μειονέκτημα των αισθητήρων χάρτη εξόδου τάσης είναι η ευαισθησία τους στην ηλεκτρική παρεμβολή, η οποία μπορεί περιστασιακά να προκαλέσει ανακριβείς αναγνώσεις ή διαταραχές του σήματος.Παρ 'όλα αυτά, οι εξελίξεις στις τεχνολογίες θωράκισης και φιλτραρίσματος έχουν ελαχιστοποιήσει αυτές τις ανησυχίες, καθιστώντας τους αισθητήρες χάρτη εξόδου αναλογικής τάσης την προτιμώμενη επιλογή.Η αξιοπιστία, η οικονομική τους προσιτότητα και η συμβατότητά τους με τα σύγχρονα ECM διασφαλίζουν τη συνεχιζόμενη ευρεία χρήση τους σε εφαρμογές αυτοκινήτων.

Λειτουργία αισθητήρα χάρτη

Ο αισθητήρας χάρτη (πολλαπλής απόλυτης πίεσης) είναι κάτι περισσότερο από ένα εργαλείο για τη μέτρηση της πίεσης του αέρα μέσα στον κινητήρα.Διαδραματίζει ρόλο στη διαχείριση του κινητήρα βοηθώντας τη μονάδα ελέγχου του κινητήρα (ECM) να ρυθμίσει το χρονοδιάγραμμα παράδοσης καυσίμου και ανάφλεξης με βάση την ποσότητα του αέρα που εισέρχεται στον κινητήρα.Αυτή η προσαρμογή είναι απαραίτητη επειδή οι κινητήρες λειτουργούν υπό διαφορετικές συνθήκες, όπως επιτάχυνση, ρελαντί ή οδηγώντας σε λόφο.Ο αισθητήρας χάρτη εξασφαλίζει ότι ο κινητήρας παίρνει το σωστό μείγμα καυσίμου αέρα ανά πάσα στιγμή, το οποίο βοηθά το όχημα να λειτουργεί ομαλά και αποτελεσματικά.

Μία από τις σημαντικότερες εργασίες του αισθητήρα χάρτη είναι να βοηθήσει στον έλεγχο της αποδοτικότητας των καυσίμων.Όταν ο κινητήρας χρειάζεται περισσότερη ισχύ, όπως κατά τη διάρκεια της σκληρής επιτάχυνσης, ο αισθητήρας ανιχνεύει χαμηλή πίεση στην πολλαπλή εισαγωγής και σηματοδοτεί την ECM για να αυξήσει την έγχυση καυσίμου.Από την άλλη πλευρά, όταν το αυτοκίνητο ταξιδεύει με σταθερή ταχύτητα, ο αισθητήρας ανιχνεύει υψηλότερη πίεση, επιτρέποντας στην ECM να μειώσει την κατανάλωση καυσίμου για τη βελτίωση των χιλιομέτρων.Αυτή η διαδικασία βοηθά τους οδηγούς να εξοικονομούν χρήματα στα καύσιμα διατηρώντας ταυτόχρονα ισχυρή απόδοση του κινητήρα.

Μια άλλη σημαντική λειτουργία του αισθητήρα χάρτη ρυθμίζει το χρονισμό ανάφλεξης.Ο χρονισμός ανάφλεξης καθορίζει πότε τα μπουζί ανάφλεξαν το καύσιμο μέσα στον κινητήρα.Εάν ο σπινθήρας εμφανιστεί πολύ νωρίς ή πολύ αργά, ο κινητήρας μπορεί να ασχοληθεί με τη δύναμη, να χάσει τη δύναμη ή να αποβιβαστεί καύσιμα.Ο αισθητήρας χάρτη βοηθά την ECM να ρυθμίσει το χρονοδιάγραμμα του σπινθήρα με βάση τα επίπεδα πίεσης του αέρα, εξασφαλίζοντας ότι ο κινητήρας λειτουργεί ομαλά χωρίς να χτυπάει ή να διστάζει.Αυτό είναι σημαντικό σε κινητήρες υπερσυμπιεστή και υψηλής απόδοσης, όπου απαιτείται ακριβής χρονισμός για τη βέλτιστη ισχύ και απόδοση.

Ο αισθητήρας χάρτη παίζει επίσης ρόλο στη μείωση των εκπομπών.Παρέχοντας ακριβή δεδομένα στην ECM, βοηθά να διασφαλιστεί ότι ο λόγος αέρα-καυσίμου δεν είναι ούτε πλούσιος (πάρα πολύ καύσιμο) ούτε πολύ άπαχο (πολύ μικρό καύσιμο).Ένα σωστά ισορροπημένο μίγμα εξασφαλίζει ότι ο κινητήρας καίει καθαρά το καύσιμο, μειώνοντας τα επιβλαβή αέρια όπως το μονοξείδιο του άνθρακα (CO), τους υδρογονανθράκους (HC) και τα οξείδια του αζώτου (NOX).Αυτή η λειτουργία είναι σημαντική για την ικανοποίηση των περιβαλλοντικών κανονισμών και τη διατήρηση του οχήματος συμβατή με τα πρότυπα εκπομπών.

Αιτίες ενός κακού αισθητήρα χάρτη

Ένας ελαττωματικός αισθητήρας MAP (πολλαπλή απόλυτη πίεση) μπορεί να οδηγήσει σε κακή απόδοση του κινητήρα, μειωμένη απόδοση καυσίμου και τραχιά ρελαντί.Αρκετοί παράγοντες μπορούν να προκαλέσουν την αποτυχία του αισθητήρα χάρτη, καθιστώντας το απαραίτητο για τον εντοπισμό και την αντιμετώπιση αυτών των ζητημάτων νωρίς.Παρακάτω παρατίθενται οι κύριες αιτίες ενός αισθητήρα κακού χάρτη, μαζί με λεπτομερείς εξηγήσεις.

Ηλικία και φθορά του αισθητήρα με την πάροδο του χρόνου

Με την πάροδο του χρόνου, ο αισθητήρας χάρτη φυσικά φθείρεται λόγω συνεχούς χρήσης.Τα εσωτερικά εξαρτήματα, συμπεριλαμβανομένου του διαφράγματος και των ηλεκτρονικών κυκλωμάτων, μπορούν να υποβαθμιστούν, οδηγώντας σε ανακριβείς αναγνώσεις πίεσης.Καθώς ο αισθητήρας γερνάει, η ικανότητά του να ανιχνεύει την πίεση του αέρα εξασθενίζει, προκαλώντας τη μονάδα ελέγχου του κινητήρα (ECU) να λαμβάνει εσφαλμένα δεδομένα.Αυτό μπορεί να οδηγήσει σε κακή επιτάχυνση, τραχιά ρελαντί ή αυξημένη κατανάλωση καυσίμου.Οι παλαιότεροι αισθητήρες μπορούν επίσης να αναπτύξουν εσωτερικά ηλεκτρικά σφάλματα, οδηγώντας σε καθυστερημένη ή χωρίς απόκριση από τον αισθητήρα.Οι τακτικοί έλεγχοι συντήρησης και η έγκαιρη αντικατάσταση ενός αισθητήρα χάρτη γήρανσης μπορούν να βοηθήσουν στην πρόληψη απροσδόκητων προβλημάτων κινητήρα.

Έκθεση σε ακραίες θερμοκρασίες και δονήσεις

Ο κόλπος του κινητήρα είναι ένα σκληρό περιβάλλον, εκθέτοντας τον αισθητήρα χάρτη σε υψηλή θερμοκρασία, ισχυρές δονήσεις και αλλαγές σταθερής πίεσης.Οι ακραίες θερμοκρασίες μπορούν να προκαλέσουν την επέκταση και τη σύναψη συμβάσεων των εξαρτημάτων αισθητήρων, οδηγώντας σε ρωγμές, χαλαρές συνδέσεις ή εσωτερικές βλάβες.Οι συνεχείς δονήσεις του κινητήρα μπορούν να αποδυναμώσουν το περίβλημα του αισθητήρα, προκαλώντας τα εσωτερικά κυκλώματα να σπάσουν ή να αναπτύξουν χαλαρές συνδέσεις καλωδίωσης.Εάν ο αισθητήρας γίνει ασταθής λόγω βλάβης δόνησης, μπορεί να στείλει κυμαινόμενα ή ανακριβή σήματα στην ECU.Η διατήρηση του αισθητήρα σωστά ασφαλής και η εξασφάλιση καλής μόνωσης μπορεί να βοηθήσει στην πρόληψη των βλαβών που σχετίζονται με τη θερμοκρασία και τις κραδασμούς.

Διαρροές κενού στο σύστημα εισαγωγής

Μια διαρροή κενού είναι μία από τις πιο συνηθισμένες αιτίες των εσφαλμένων μετρήσεων αισθητήρων χάρτη.Ο αισθητήρας βασίζεται σε ακριβείς αναγνώσεις πίεσης από την πολλαπλή εισαγωγής που λειτουργεί σωστά.Εάν υπάρχει διαρροή στο σωλήνα κενού ή στο σύστημα εισαγωγής, ο αισθητήρας μπορεί να ανιχνεύσει ψευδή επίπεδα πίεσης, προκαλώντας το ECU να υπολογίσει εσφαλμένα την παράδοση καυσίμου και το χρονοδιάγραμμα ανάφλεξης.Οι διαρροές κενού μπορεί να εμφανιστούν λόγω ραγισμένων ή χαλαρών σωλήνων κενού που συνδέονται με τον αισθητήρα χάρτη, φθαρμένα παρεμβύσματα γύρω από την πολλαπλή εισαγωγής και διαρροές κοντά στο σώμα ή τις βαλβίδες εισαγωγής.Τα συμπτώματα μιας διαρροής κενού που επηρεάζουν τον αισθητήρα χάρτη περιλαμβάνουν ακατέργαστο ρελαντί, παύση ή απώλεια ισχύος.Ο έλεγχος για χαλαρές ή κατεστραμμένες γραμμές κενού και διαρροές σφράγισης αμέσως μπορεί να αποτρέψει ανακριβείς μετρήσεις αισθητήρων.

Μόλυνση από βρωμιά, λάδι και συντρίμμια

Η συσσώρευση βρωμιάς, πετρελαίου και άνθρακα μπορεί να φράξει τον αισθητήρα χάρτη, επηρεάζοντας την ικανότητά του να μέτρησε με ακρίβεια την πίεση.Η μόλυνση συμβαίνει συχνά λόγω ατμών πετρελαίου από το σύστημα εξαερισμού του στροφαλοθάλαμου, τα φίλτρα βρώμικου αέρα ή την έκθεση σε χαλίκια κινητήρα και οδικά συντρίμμια.Όταν ο αισθητήρας είναι φραγμένος, μπορεί να στείλει καθυστερημένα ή λανθασμένα σήματα στο ECU, οδηγώντας σε κακή απόδοση καυσίμου και υποτονική απόδοση.Σε σοβαρές περιπτώσεις, η μόλυνση μπορεί να εμποδίσει πλήρως τον αισθητήρα, εμποδίζοντας τη λειτουργία του.Ο τακτικός καθαρισμός του συστήματος εισαγωγής και η αντικατάσταση φίλτρων αέρα μπορεί να βοηθήσει στην πρόληψη της συσσώρευσης και στην εξασφάλιση ακριβών μετρήσεων αισθητήρων.

Παραγωγικά ελαττώματα και αισθητήρες κακής ποιότητας

Αν και δεν είναι πολύ συνηθισμένοι, ορισμένοι αισθητήρες χάρτη μπορεί να έχουν εργοστασιακά ελαττώματα ή συστατικά κακής ποιότητας που προκαλούν πρώιμη αποτυχία.Οι αισθητήρες χαμηλής ποιότητας ενδέχεται να μην αντέχουν σε σκληρές συνθήκες κινητήρα, οδηγώντας σε ανακριβείς αναγνώσεις ή σύντομες διάρκειας ζωής.Τα συμπτώματα ενός ελαττωματικού αισθητήρα περιλαμβάνουν ακανόνιστη συμπεριφορά του κινητήρα, όπως ξαφνική παύση, κακομεταχείριση ή δυσκολία στην έναρξη του οχήματος.Χρησιμοποιώντας OEM (αρχικός κατασκευαστής εξοπλισμού) ή αισθητήρες μετά την αγορά υψηλής ποιότητας μπορεί να βοηθήσει στην αποφυγή πρόωρης αποτυχίας που προκαλείται από ελαττώματα κατασκευής.

Ελαττωματική καλωδίωση, χαλαρές συνδέσεις ή ακατάλληλη εγκατάσταση

Ο αισθητήρας χάρτη βασίζεται στην ηλεκτρική καλωδίωση για να στέλνει σήματα στο ECU.Τα κατεστραμμένα καλώδια, οι διαβρωμένοι συνδετήρες ή η ακατάλληλη εγκατάσταση μπορούν να παρεμβαίνουν στη μετάδοση σήματος, προκαλώντας τον αισθητήρα να στέλνει εσφαλμένα δεδομένα ή να σταματήσει να λειτουργεί εντελώς.Τα συνηθισμένα ζητήματα που σχετίζονται με την καλωδίωση περιλαμβάνουν φθαρμένα ή σπασμένα καλώδια λόγω φθοράς, διαβρωθέντων ή βρώμικων συνδετήρων που εμποδίζουν μια ισχυρή ηλεκτρική σύνδεση και χαλαρή τοποθέτηση αισθητήρων, προκαλώντας ασταθείς αναγνώσεις.Εάν ο αισθητήρας δεν έχει εγκατασταθεί σωστά, μπορεί να μην ευθυγραμμιστεί σωστά με την πολλαπλή εισαγωγής, οδηγώντας σε σφάλματα ανάγνωσης πίεσης.Ο έλεγχος των συνδέσεων καλωδίωσης, η εξασφάλιση ασφαλούς εγκατάστασης και η αντικατάσταση των κατεστραμμένων καλωδίων μπορεί να βοηθήσει στην αποκατάσταση της σωστής λειτουργίας του αισθητήρα.

Πώς λειτουργεί ένας αισθητήρας χάρτη;

Ένας αισθητήρας απόλυτης πίεσης (MAP) πολλαπλής πίεσης είναι ένα σημαντικό μέρος του συστήματος διαχείρισης κινητήρα ενός οχήματος.Βοηθά τη μονάδα ελέγχου του κινητήρα (ECU) να καθορίσει τον αέρα που εισέρχεται στον κινητήρα, ο οποίος επιτρέπει ακριβείς προσαρμογές στην έγχυση καυσίμου και στο χρονισμό ανάφλεξης.Χωρίς έναν σωστά λειτουργικό αισθητήρα χάρτη, ο κινητήρας μπορεί να αγωνιστεί με κακή απόδοση, τραχιά ρελαντί και αυξημένη κατανάλωση καυσίμου.Στον πυρήνα του, ο αισθητήρας χάρτη λειτουργεί μετρώντας την πίεση του αέρα μέσα στην πολλαπλή εισαγωγής.Η πολλαπλή εισαγωγής είναι το μέρος του κινητήρα όπου ο αέρας αναμειγνύεται με καύσιμο πριν εισέλθει στο θάλαμο καύσης.Δεδομένου ότι η ποσότητα αέρα στον κινητήρα αλλάζει με βάση τη θέση της πεταλούδας, το φορτίο και την ταχύτητα του κινητήρα, ο αισθητήρας χάρτη παρέχει αναγνώσεις πίεσης στο ECU.Αυτές οι αναγνώσεις βοηθούν το ECU να ρυθμίσει το μείγμα αέρα-καυσίμων, εξασφαλίζοντας ότι ο κινητήρας λαμβάνει τη σωστή ποσότητα καυσίμου την κατάλληλη στιγμή.

Ο αισθητήρας χάρτη χρησιμοποιεί ένα διάφραγμα και ένα ηλεκτρονικό κύκλωμα για τη μέτρηση των αλλαγών της πίεσης του αέρα.Μέσα στον αισθητήρα, υπάρχουν δύο θάλαμοι: η μία πλευρά εκτίθεται σε περιβάλλοντα (εξωτερικό) αέρα και ο άλλος συνδέεται με την πολλαπλή εισαγωγής.Όταν ο κινητήρας εκτελείται, η πίεση του αέρα μέσα στην πολλαπλή αλλάζει συνεχώς ανάλογα με το πόσο ανοίγει ή κλείνει το γκάζι.Καθώς αλλάζει αυτή η πίεση, το διάφραγμα μέσα στον αισθητήρα κινείται ή κάμπτει και αυτή η κίνηση μετατρέπεται σε ηλεκτρικό σήμα που αποστέλλεται στο ECU.

Ο αισθητήρας χάρτη λειτουργεί σε ένα σύστημα αναφοράς 5 volt, που σημαίνει ότι διαθέτει τρεις ηλεκτρικές συνδέσεις: τάση αναφοράς, επιστροφή σήματος και σύρμα γείωσης.Η μονάδα ελέγχου του κινητήρα (PCM), η οποία διαχειρίζεται διάφορες λειτουργίες κινητήρα, παρέχει το σήμα αναφοράς 5 volt στον αισθητήρα.Ο αισθητήρας χάρτη ρυθμίζει στη συνέχεια αυτή την τάση με βάση την πίεση του αέρα στην πολλαπλή εισαγωγής.Εάν η πίεση είναι υψηλή (περισσότερος αέρας που εισέρχεται στον κινητήρα, όπως κατά τη διάρκεια της επιτάχυνσης), ο αισθητήρας αυξάνει την τάση εξόδου.Εάν η πίεση είναι χαμηλή (λιγότερος αέρας που εισέρχεται, όπως όταν είναι ρελαντί ή επιβραδύνσεις), η τάση μειώνεται.Αυτό το μεταβλητό σήμα αποστέλλεται πίσω στο PCM, επιτρέποντάς του να υπολογίσει την πρόσληψη αέρα του κινητήρα και να ρυθμίσει ανάλογα την έγχυση καυσίμου.

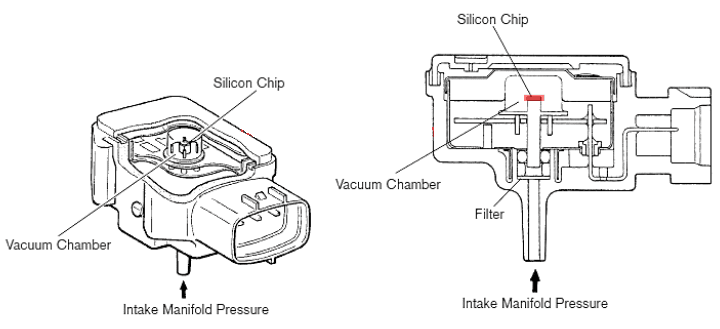

Εικόνα 6. Διατομεακή και εξωτερική προβολή ενός αισθητήρα χάρτη

Όταν το γκάζι είναι πλήρως ανοιχτό, όπως κατά τη διάρκεια της σκληρής επιτάχυνσης, η πίεση μέσα στην πολλαπλή εισαγωγής είναι κοντά στην ατμοσφαιρική πίεση, πράγμα που σημαίνει ότι υπάρχει μικρότερο κενό.Ο αισθητήρας χάρτη ανιχνεύει αυτήν την αλλαγή και σηματοδοτεί το ECU για να αυξήσει την έγχυση καυσίμου, παρέχοντας στον κινητήρα περισσότερη ισχύ.Από την άλλη πλευρά, όταν το γκάζι είναι σχεδόν κλειστό, όπως όταν το αυτοκίνητο επιβραδύνεται ή ρελαντί, υπάρχει υψηλότερη πίεση κενού στην πολλαπλή εισαγωγής.Ο αισθητήρας χάρτη ανιχνεύει αυτό και λέει στο ECU να μειώσει την έγχυση καυσίμου, συμβάλλοντας στην εξοικονόμηση καυσίμων και την πρόληψη υπερβολικών εκπομπών.

Μια άλλη λειτουργία του αισθητήρα χάρτη είναι ο ρόλος του στη ρύθμιση του χρονισμού ανάφλεξης.Το ECU χρησιμοποιεί τις αναγνώσεις πίεσης του αισθητήρα για να καθορίσει τον καλύτερο χρόνο για να αναφλεγεί το μείγμα αέρα-καυσίμου μέσα στους κυλίνδρους.Εάν η πίεση είναι υψηλή (υποδεικνύοντας ένα βαρύ φορτίο στον κινητήρα), το ECU προωθεί το χρονοδιάγραμμα ανάφλεξης για την αύξηση της ισχύος και της απόδοσης.Εάν η πίεση είναι χαμηλή, το ECU επιβραδύνει το χρονοδιάγραμμα για να αποφευχθεί η χτύπημα ή οι εσφαλμένες πυρκαγιές, εξασφαλίζοντας έναν ομαλό κινητήρα.

Ο αισθητήρας χάρτη χρησιμοποιείται επίσης στον έλεγχο των διαγνωστικών και των εκπομπών.Εάν ο αισθητήρας παρέχει λανθασμένες μετρήσεις λόγω βλάβης, μόλυνσης ή καλωδίωσης, το ECU μπορεί να καταγράψει έναν κωδικό προβλημάτων και να ενεργοποιήσει το φως του κινητήρα ελέγχου (CEL).Τα συνηθισμένα συμπτώματα ενός ελαττωματικού αισθητήρα χάρτη περιλαμβάνουν δισταγμό κατά την επιτάχυνση, κακή οικονομία καυσίμου, παύση κινητήρα ή μαύρο καπνό από την εξάτμιση.Δεδομένου ότι ο αισθητήρας παίζει ρόλο στη διατήρηση του σωστού μείγματος καυσίμου αέρα, ένας αισθητήρας χάρτη δυσλειτουργίας μπορεί να οδηγήσει σε υψηλότερες εκπομπές και πιθανή αποτυχία στις δοκιμές εκπομπών.

Κωδικοί αισθητήρων χάρτη

Όταν ένας αισθητήρας χάρτη (πολλαπλής απόλυτης πίεσης) δεν λειτουργεί σωστά, η μονάδα ελέγχου του κινητήρα του οχήματος (ECU) μπορεί να αποθηκεύσει έναν κωδικό προβλημάτων και να ενεργοποιήσει το φως του κινητήρα ελέγχου (CEL).Αυτοί οι κωδικοί προβλημάτων, γνωστοί και ως διαγνωστικοί κωδικοί προβλημάτων (DTCs), βοηθούν τη μηχανική και τους ιδιοκτήτες οχημάτων να εντοπίζουν και να διορθώνουν προβλήματα που σχετίζονται με τον αισθητήρα.Οι κωδικοί μπορούν να ανακτηθούν χρησιμοποιώντας έναν σαρωτή OBD-II, ένα εργαλείο που διαβάζει αποθηκευμένους κωδικούς σφάλματος από τον υπολογιστή του οχήματος.Παρακάτω είναι οι πιο συνηθισμένοι κωδικοί προβλημάτων που σχετίζονται με τον αισθητήρα χάρτη, μαζί με τις εξηγήσεις τους.

• P0105: Δυσλειτουργία κυκλώματος αισθητήρα χάρτη

Ένας κωδικός προβλήματος P0105 ενεργοποιείται όταν η μονάδα ελέγχου του κινητήρα (ECU) ανιχνεύει ένα πρόβλημα εντός του κυκλώματος αισθητήρα απόλυτης πίεσης (MAP).Ο αισθητήρας χάρτη παίζει ρόλο στην παρακολούθηση της πίεσης του αέρα εντός της πολλαπλής εισαγωγής, επιτρέποντας στο ECU να υπολογίσει το κατάλληλο μείγμα καυσίμων αέρα για βέλτιστη απόδοση του κινητήρα.Όταν αυτό το κύκλωμα αντιμετωπίζει δυσλειτουργία, μπορεί να οφείλεται σε διάφορους παράγοντες, όπως η χαλαρή ή κατεστραμμένη καλωδίωση, οι διαβρωμένες ηλεκτρικές επαφές που παρεμβαίνουν στη σωστή μετάδοση σήματος ή έναν αποτυχημένο αισθητήρα που δεν παρέχει πλέον ακριβείς μετρήσεις.Επειδή ο αισθητήρας χάρτη είναι υπεύθυνος για την αποστολή δεδομένων στο ECU, οποιαδήποτε διαταραχή της λειτουργίας του μπορεί να επηρεάσει την αποτελεσματικότητα και την μετακινήσεις του κινητήρα.

Όταν το κύκλωμα του αισθητήρα του χάρτη αποτυγχάνει να μεταδώσει σωστές αναγνώσεις πίεσης, το ECU μπορεί να αγωνιστεί για να προσαρμόσει σωστά το μείγμα του καυσίμου αέρα, οδηγώντας σε διάφορα θέματα απόδοσης.Μπορεί να παρουσιάσετε συμπτώματα όπως η κακή απόδοση καυσίμου, ο δισταγμός κατά την επιτάχυνση ή ακόμα και ο απροσδόκητος κινητήρας του κινητήρα.Δεδομένου ότι το ECU βασίζεται σε ακριβή δεδομένα πίεσης για τη ρύθμιση της καύσης, οι εσφαλμένες αναγνώσεις μπορούν να οδηγήσουν σε υπερβολικά πλούσιο ή άπαχο μείγμα, επηρεάζοντας αρνητικά τόσο την ισχύ όσο και τις εκπομπές.Για να επιλυθεί αυτό το ζήτημα, επιθεωρήστε τις συνδέσεις καλωδίωσης για ζημιά, δοκιμάστε την έξοδο του αισθητήρα για να επιβεβαιώσετε εάν λειτουργεί σωστά και αντικαταστήστε τυχόν ελαττωματικά εξαρτήματα όπως απαιτείται.Η αντιμετώπιση του προβλήματος νωρίς μπορεί να βοηθήσει στην πρόληψη περαιτέρω προβλημάτων απόδοσης του κινητήρα και να διασφαλίσει την ομαλή λειτουργία.

• P0106: Πρόβλημα αισθητήρα χάρτη/πρόβλημα απόδοσης

Ένας κωδικός προβλήματος P0106 ​​εμφανίζεται όταν το ECU ανιχνεύει ότι ο αισθητήρας χάρτη παρέχει αναγνώσεις πίεσης που δεν εμπίπτουν στο αναμενόμενο εύρος.Αυτό σημαίνει ότι ο αισθητήρας είτε ανιχνεύει τιμές που είναι πολύ υψηλές είτε πολύ χαμηλές σε σχέση με τις τρέχουσες συνθήκες λειτουργίας του κινητήρα.Δεδομένου ότι ο αισθητήρας χάρτη έχει σχεδιαστεί για να παρακολουθεί την πίεση της πολλαπλής εισαγωγής και να ρυθμίσει ανάλογα την παράδοση καυσίμου, τυχόν λανθασμένες αναγνώσεις μπορεί να προκαλέσουν διαταραχές της απόδοσης.Αρκετοί παράγοντες μπορούν να συμβάλουν σε αυτό το ζήτημα, συμπεριλαμβανομένου ενός αισθητήρα δυσλειτουργίας που παρέχει ανακριβείς αναγνώσεις πίεσης, διαρροές κενού στην πολλαπλή εισαγωγής ή συνδεδεμένους σωλήνες και μόλυνση από βρωμιά ή συντρίμμια που παρεμβαίνουν στην ικανότητα του αισθητήρα να μετρούν με ακρίβεια την πίεση.

Όταν το ECU λαμβάνει λανθασμένα δεδομένα πίεσης, μπορεί να αγωνιστεί να εξισορροπήσει σωστά το μείγμα του αέρα καυσίμου, οδηγώντας σε αξιοσημείωτα συμπτώματα όπως δισταγμό του κινητήρα, τραχιά ρελαντί, κακομεταχείριση και αύξηση των επιβλαβών εκπομπών.Εάν ο αισθητήρας χάρτη στέλνει ασυνήθιστα υψηλές μετρήσεις πίεσης, το ECU μπορεί να εισάγει υπερβολικό καύσιμο, προκαλώντας αναποτελεσματική καύση και αυξημένη κατανάλωση καυσίμου.Αντίθετα, εάν ο αισθητήρας υποτιμήσει την πίεση, ο κινητήρας μπορεί να μην λαμβάνει αρκετό καύσιμο, με αποτέλεσμα την κακή επιτάχυνση και την υποτονική απόδοση.Για να διαγνώσει και να επιλυθεί αυτό το πρόβλημα, ο μηχανικός καθαρίστε τον αισθητήρα χάρτη για να αφαιρέσετε τυχόν συντρίμμια, να επιθεωρήσετε την πολλαπλή εισαγωγής και τους εύκαμπτους σωλήνες για διαρροές κενού και να αντικαταστήσετε τον αισθητήρα εάν είναι αποφασισμένο να είναι ελαττωματικό.

• P0107: Κύκλωμα αισθητήρα χάρτη χαμηλή είσοδος

Ένας κωδικός προβλημάτων P0107 έχει οριστεί όταν ο αισθητήρας χάρτη στέλνει ένα σήμα τάσης στο ECU που είναι χαμηλότερο από το αναμενόμενο εύρος.Δεδομένου ότι ο αισθητήρας χάρτη μετρά την πίεση του αέρα εντός της πολλαπλής εισαγωγής, η έξοδος τάσης πρέπει να αντιστοιχεί σε πραγματικές συνθήκες κινητήρα.Όταν το σήμα είναι πολύ χαμηλό, το ECU μπορεί να το παρερμηνεύσει ως ένδειξη πολύ χαμηλής πίεσης, ακόμη και αν η πολλαπλή πίεση είναι εντός των κανονικών επιπέδων λειτουργίας.Αυτό το ζήτημα προκαλείται συχνά από έναν αποτυχημένο αισθητήρα χάρτη που δεν είναι σε θέση να παράγει το σωστό σήμα τάσης, ηλεκτρικά προβλήματα όπως βραχυκυκλώματα ή διαβρωμένους συνδετήρες ή διαρροές κενού που οδηγούν σε εσφαλμένες αναγνώσεις πίεσης στο σύστημα εισαγωγής.

Ένας ελαττωματικός αισθητήρας χάρτη που αναφέρει ασυνήθιστα χαμηλή πίεση μπορεί να προκαλέσει αξιοσημείωτα προβλήματα απόδοσης, συμπεριλαμβανομένης της απώλειας ισχύος του κινητήρα, της κακής απόκρισης του γκαζιού, του τραχιά ρελαντί και, σε σοβαρές περιπτώσεις, τον σταθμό του κινητήρα.Επειδή το ECU χρησιμοποιεί δεδομένα πίεσης πολλαπλής για να υπολογίσει το σωστό μείγμα καυσίμου αέρα, ένα χαμηλό σήμα εισόδου μπορεί να προκαλέσει τον κινητήρα να τρέχει πολύ άπαχο, οδηγώντας σε μια ανισορροπία στην καύση.Η διάγνωση αυτού του ζητήματος απαιτεί τον έλεγχο της καλωδίωσης και των συνδέσμων για οποιαδήποτε βλάβη ή διάβρωση, δοκιμή της εξόδου τάσης του αισθητήρα με πολύμετρο για να προσδιοριστεί εάν βρίσκεται εντός του αναμενόμενου εύρους και αντικαθιστώντας τον αισθητήρα εάν δεν λειτουργεί σωστά.Ο εντοπισμός και ο καθορισμός της βασικής αιτίας αυτού του προβλήματος μπορεί να αποτρέψει αμέσως την περαιτέρω επιδείνωση των επιδόσεων και την πιθανή ζημιά στον κινητήρα.

• P0108: Κύκλωμα του αισθητήρα χάρτη Υψηλή είσοδος

Ένας κωδικός προβλήματος P0108 εμφανίζεται όταν το ECU ανιχνεύει ένα σήμα τάσης από τον αισθητήρα χάρτη που είναι υψηλότερος από τον αναμενόμενο.Αυτό υποδηλώνει ότι ο αισθητήρας αναφέρει ασυνήθιστα υψηλή πίεση πολλαπλής εισαγωγής, η οποία μπορεί να μην αντικατοπτρίζει με ακρίβεια τις πραγματικές συνθήκες του κινητήρα.Δεδομένου ότι ο αισθητήρας χάρτη βοηθά στη ρύθμιση της έγχυσης καυσίμου και του χρονισμού ανάφλεξης, οι εσφαλμένες αναγνώσεις μπορούν να οδηγήσουν σε ακατάλληλη καύση και κακή απόδοση του κινητήρα.Οι συνήθεις αιτίες αυτού του ζητήματος περιλαμβάνουν έναν αισθητήρα χάρτη δυσλειτουργίας που στέλνει λανθασμένα σήματα, προβλήματα καλωδίωσης, όπως ανοιχτά κυκλώματα ή ζημιές και περιορισμούς ροής αέρα λόγω της πολλαπλής εισόδου ή της πολλαπλής εισαγωγής ή του σώματος του γκαζιού, που μπορεί να δημιουργήσει παραπλανητικές αναγνώσεις πίεσης.

Όταν ο αισθητήρας χάρτη παρέχει ασυνήθιστα υψηλές τιμές εισόδου, το ECU μπορεί να ανταποκριθεί με την έγχυση περισσότερων καυσίμων από ό, τι είναι απαραίτητο, οδηγώντας σε υπερβολική κατανάλωση καυσίμου και αναποτελεσματική καύση.Μπορεί να παρατηρήσετε συμπτώματα όπως ο μαύρος καπνός που προέρχεται από την εξάτμιση λόγω ενός υπερβολικά πλούσιου μείγματος καυσίμου αέρα, της σκληρής λειτουργίας του κινητήρα και του αυξημένου κόστους καυσίμου.Οι εσφαλμένες αναγνώσεις πίεσης μπορούν να προκαλέσουν την εκτέλεση του κινητήρα αναποτελεσματικά, ενδεχομένως να ενεργοποιήσει ένα φως του κινητήρα ελέγχου.Για να διαγνώσετε και να διορθώσετε το ζήτημα, να ελέγξετε την καλωδίωση και τον αισθητήρα για ζημιά, καθαρίστε το σύστημα εισαγωγής για να αφαιρέσετε τυχόν μπλοκαρίσματα και να αντικαταστήσετε τον αισθητήρα εάν είναι αποφασισμένο να είναι ελαττωματικό.Η αντιμετώπιση αυτού του προβλήματος συμβάλλει αμέσως στην αποκατάσταση της κατάλληλης απόδοσης καυσίμου και της απόδοσης του κινητήρα.

• P0109: Διαλείπον το κύκλωμα αισθητήρων χάρτη

Ένας κωδικός προβλήματος P0109 ενεργοποιείται όταν ο αισθητήρας χάρτη στέλνει ένα ασυνεπές ή ασταθές σήμα στο ECU.Αντί να παρέχει μια ανάγνωση σταθερής τάσης που αντιστοιχεί σε πολλαπλή πίεση, το σήμα κυμαίνεται απρόβλεπτα, καθιστώντας δύσκολο για το ECU να προσαρμόζει με ακρίβεια την παράδοση καυσίμου και το χρόνο ανάφλεξης.Αυτός ο τύπος προβλήματος προκαλείται συχνά από χαλαρές ή διαβρωμένες συνδέσεις καλωδίωσης που διαταράσσουν διαλείπουσα το σήμα, έναν αποτυχημένο αισθητήρα που λειτουργεί μόνο σποραδικά ή βλάβη στην πλεξούδα καλωδίωσης λόγω των δονήσεων του κινητήρα.Επειδή ο αισθητήρας χάρτη παίζει ρόλο στη διαχείριση του κινητήρα, ένα διαλείπουσα ζήτημα μπορεί να οδηγήσει σε ακανόνιστες επιδόσεις και απροσδόκητες ανησυχίες για την μετακίνηση.

Όταν το σήμα του αισθητήρα του χάρτη είναι ασταθές, ενδέχεται να παρουσιάσετε συμπτώματα όπως δισταγμό κατά την επιτάχυνση, ξαφνική απώλεια ισχύος, αύξηση του κινητήρα ή απρόβλεπτες αλλαγές στην απόκριση του γκαζιού.Αυτές οι ανωμαλίες μπορούν να κάνουν το όχημα δύσκολο να οδηγήσει και μπορεί να οδηγήσει σε πρόσθετη πίεση σε άλλα εξαρτήματα του κινητήρα.Η διάγνωση αυτού του ζητήματος περιλαμβάνει τον έλεγχο για χαλαρή ή κατεστραμμένη καλωδίωση, η διασφάλιση ότι όλοι οι ηλεκτρικοί σύνδεσμοι είναι ασφαλείς και απαλλαγμένες από τη διάβρωση και η δοκιμή του αισθητήρα υπό διαφορετικές συνθήκες για να διαπιστωθεί εάν το σήμα παραμένει σταθερό.Εάν ο αισθητήρας συνεχίσει να στέλνει ακανόνιστα σήματα, η αντικατάστασή του με ένα νέο είναι συχνά η καλύτερη λύση για την αποκατάσταση της σταθερής απόδοσης του κινητήρα και την πρόληψη περαιτέρω επιπλοκών.

Πώς να χρησιμοποιήσετε έναν αισθητήρα χάρτη;

Ένας αισθητήρας απόλυτης πίεσης (MAP) πολλαπλής πίεσης είναι ένα σημαντικό συστατικό στο σύστημα κινητήρα ενός οχήματος.Βοηθά τη μονάδα ελέγχου του κινητήρα (ECM) να ρυθμίσει το μείγμα καυσίμου αέρα για καλύτερη απόδοση καυσίμου, ομαλότερη επιτάχυνση και μειωμένες εκπομπές.Για να χρησιμοποιήσετε σωστά έναν αισθητήρα χάρτη, πρέπει να εγκατασταθεί, να βαθμονομηθεί και να δοκιμαστεί σωστά για να εξασφαλιστεί ότι παρέχει ακριβείς αναγνώσεις.Παρακάτω είναι ένας λεπτομερής οδηγός για τον τρόπο εντοπισμού, σύνδεσης, δοκιμής και αντιμετώπισης ενός αισθητήρα χάρτη για την καλύτερη απόδοση του κινητήρα.

Εντοπισμός του αισθητήρα χάρτη

Πριν χρησιμοποιήσετε έναν αισθητήρα χάρτη, το πρώτο βήμα είναι να προσδιορίσετε την ακριβή θέση του μέσα στον κόλπο του κινητήρα.Ο αισθητήρας χάρτη είναι τοποθετημένος πάνω ή κοντά στην πολλαπλή εισαγωγής, το οποίο είναι το στοιχείο που είναι υπεύθυνο για τη διανομή αέρα στους κυλίνδρους του κινητήρα.Συνήθως βρίσκεται κοντά στο σώμα του πεταλούδας, καθώς χρειάζεται να ανιχνεύει παραλλαγές πίεσης όταν ανοίγει και κλείνει το γκάζι.Η ακριβής τοποθέτηση του αισθητήρα εξαρτάται από τη δημιουργία και το μοντέλο του οχήματος, οπότε η αναφορά στο εγχειρίδιο εξυπηρέτησης μπορεί να παράσχει συγκεκριμένες λεπτομέρειες σχετικά με την τοποθεσία του.Στις περισσότερες περιπτώσεις, είναι ένας μικρός, ορθογώνιος αισθητήρας με ηλεκτρικό σύνδεσμο και, σε ορισμένα σχέδια, ένας εύκαμπτος σωλήνας κενού που συνδέεται με αυτό.

Για να εντοπίσετε με ακρίβεια τον αισθητήρα χάρτη, ελέγξτε την πολλαπλή εισαγωγής για έναν αισθητήρα που είτε βιδώνεται στην ίδια την πολλαπλή είτε συνδεδεμένη μέσω σωλήνα κενού.Ο αισθητήρας θα έχει μια πλεξούδα καλωδίωσης με πολλαπλά καλώδια που οδηγούν στην ECM.Εάν η διάταξη του κινητήρα του οχήματος καθιστά δύσκολη την εύρεση του αισθητήρα, χρησιμοποιώντας έναν ηλεκτρονικό οδηγό επισκευής ή διαβουλεύσεις, μπορεί να σας βοηθήσει ένας μηχανικός.Είναι σημαντικό να διασφαλιστεί ότι ο αισθητήρας είναι σε καλή κατάσταση και απαλλαγμένος από υπερβολική βρωμιά, συντρίμμια ή συσσώρευση πετρελαίου, καθώς αυτές οι μολυντές μπορούν να επηρεάσουν την ικανότητά του να παρέχει ακριβείς αναγνώσεις πίεσης.

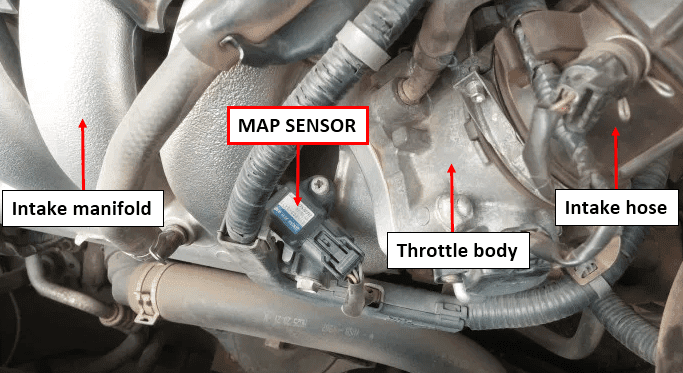

Εικόνα 7. Θέση του αισθητήρα χάρτη

Σύνδεση του αισθητήρα χάρτη

Η σωστή σύνδεση του αισθητήρα χάρτη είναι σημαντική για να διασφαλιστεί ότι επικοινωνεί με ακρίβεια με την ECM.Ο αισθητήρας συνδέεται μέσω ηλεκτρικής πλεξούδας τριών συρμάτων, κάθε σύρμα που εξυπηρετεί μια συγκεκριμένη λειτουργία.Το πρώτο καλώδιο είναι η τάση αναφοράς (5V), η οποία παρέχεται από την ECM για την τροφοδοσία του αισθητήρα.Το δεύτερο καλώδιο είναι το σύρμα σήματος, το οποίο μεταδίδει τις μετρήσεις πίεσης πίσω στην ECM για επεξεργασία.Το τρίτο σύρμα είναι το καλώδιο γείωσης, το οποίο εξασφαλίζει μια σταθερή ηλεκτρική ροή και αποτρέπει την παρεμβολή σήματος.Μια κακή σύνδεση σε οποιοδήποτε από αυτά τα καλώδια μπορεί να οδηγήσει σε εσφαλμένες αναγνώσεις και πιθανά προβλήματα απόδοσης του κινητήρα.

Πριν από τη σύνδεση του αισθητήρα χάρτη, επιθεωρήστε την πλεξούδα καλωδίωσης για τυχόν σημάδια φθοράς, όπως καλώδια, διάβρωση ή χαλαρές συνδέσεις.Συνδέστε τον ηλεκτρικό σύνδεσμο σταθερά στον αισθητήρα για να εξασφαλίσετε μια ασφαλή εφαρμογή.Εάν ο αισθητήρας χρησιμοποιήσει έναν εύκαμπτο σωλήνα κενού, ελέγξτε για ρωγμές, διαρροές ή αποσύνδεση, καθώς οποιαδήποτε διαρροή κενού μπορεί να προκαλέσει τον αισθητήρα να παρέχει ανακριβείς μετρήσεις.Ένας κατεστραμμένος εύκαμπτος σωλήνας θα πρέπει να αντικατασταθεί για να αποφευχθεί η απόδοση της πίεσης του αέρα από την απόδοση του κινητήρα.Μόλις ο αισθητήρας είναι ασφαλώς συνδεδεμένος, βεβαιωθείτε ότι η καλωδίωση είναι σωστά δρομολογημένη και όχι σε επαφή με ζεστά εξαρτήματα κινητήρα που θα μπορούσαν να προκαλέσουν ζημιά με την πάροδο του χρόνου.

Βαθμονομώντας τον αισθητήρα χάρτη

Σε ορισμένα οχήματα, μετά την εγκατάσταση ενός νέου αισθητήρα χάρτη, μπορεί να απαιτείται βαθμονόμηση για να εξασφαλιστεί ακριβείς μετρήσεις πίεσης.Η βαθμονόμηση είναι η διαδικασία συγχρονισμού του αισθητήρα με την ECM έτσι ώστε να μετρά σωστά την πίεση πολλαπλής σε διαφορετικές συνθήκες λειτουργίας.Χωρίς τη σωστή βαθμονόμηση, ο αισθητήρας μπορεί να στείλει εσφαλμένα σήματα, οδηγώντας σε ακατάλληλες προσαρμογές καυσίμου, δισταγμό κινητήρα ή ακόμα και να σταματήσουν.Όχι όλα τα οχήματα απαιτούν χειροκίνητη βαθμονόμηση, καθώς ορισμένοι αισθητήρες προ-βαθμονομούνται από τον κατασκευαστή.Ωστόσο, για όσους κάνουν, ακολουθώντας τη σωστή διαδικασία βαθμονόμησης είναι η βοήθεια για τη διατήρηση της απόδοσης του κινητήρα.

Για να βαθμονομήσετε έναν αισθητήρα χάρτη, απαιτείται ένα εργαλείο διαγνωστικής σάρωσης που υποστηρίζει τη βαθμονόμηση του αισθητήρα.Πρώτον, συνδέστε το εργαλείο σάρωσης στη θύρα OBD-II του οχήματος και ακολουθήστε τις οδηγίες του κατασκευαστή για να επαναφέρετε τη μνήμη της ECM, εκκαθάρνοντας τυχόν αποθηκευμένα δεδομένα από τον παλιό αισθητήρα.Στη συνέχεια, ρυθμίστε τις τιμές πίεσης βάσης σύμφωνα με τις προδιαγραφές του οχήματος.Αυτή η διαδικασία επιτρέπει στην ECM να αναγνωρίζει τις αναγνώσεις του νέου αισθητήρα και να ρυθμίζει ανάλογα την παράδοση καυσίμου.Μόλις ολοκληρωθεί η βαθμονόμηση, εκτελέστε μια δοκιμαστική μονάδα για να βεβαιωθείτε ότι ο κινητήρας λειτουργεί ομαλά χωρίς δισταγμό ή απώλεια ισχύος.Εάν τα ζητήματα απόδοσης παραμένουν, ενδέχεται να χρειαστεί περαιτέρω αντιμετώπιση προβλημάτων.

Δοκιμή του αισθητήρα χάρτη

Μόλις εγκατασταθεί και συνδεθεί ο αισθητήρας χάρτη, πρέπει να δοκιμαστεί για να επιβεβαιώσει ότι λειτουργεί σωστά.Ένας ελαττωματικός αισθητήρας χάρτη μπορεί να προκαλέσει ποικιλία προβλημάτων απόδοσης του κινητήρα, όπως τραχύ ρελαντί, κακή επιτάχυνση και αυξημένη κατανάλωση καυσίμου.Η δοκιμή του αισθητήρα περιλαμβάνει τον έλεγχο της εξόδου τάσης υπό διαφορετικές συνθήκες κινητήρα για να επαληθεύσει εάν παρέχει ακριβείς αναγνώσεις πίεσης.Αυτό μπορεί να γίνει χρησιμοποιώντας είτε ένα εργαλείο διαγνωστικής σάρωσης είτε ένα πολύμετρο, και οι δύο επιτρέπουν την παρακολούθηση των σημάτων εξόδου του αισθητήρα.

Για να δοκιμάσετε τον αισθητήρα χάρτη με ένα εργαλείο διαγνωστικής σάρωσης, ξεκινήστε τον κινητήρα και αφήστε το να είναι σε αδράνεια.Συνδέστε το εργαλείο σάρωσης στη θύρα OBD-II του οχήματος και μεταβείτε στο μενού δεδομένων αισθητήρα.Παρατηρήστε τις μετρήσεις του αισθητήρα του χάρτη ενώ αυξάνονται σταδιακά και μειώνοντας την ταχύτητα του κινητήρα.Η τάση του αισθητήρα θα πρέπει να αυξάνεται όταν επιταχύνεται και μειώνεται κατά την επιβράδυνση.Εάν η τάση παραμένει σταθερή ή παρουσιάζει ακανόνιστες διακυμάνσεις, ο αισθητήρας μπορεί να είναι ελαττωματικός.Εναλλακτικά, για να δοκιμάσετε τον αισθητήρα χάρτη με ένα πολύμετρο, ρυθμίστε το σε λειτουργία τάσης DC και συνδέστε το θετικό καλώδιο στο σύρμα σήματος και το αρνητικό οδηγό στη γείωση.Με την ανάφλεξη, αλλά τον κινητήρα, η τάση θα πρέπει να διαβάζει μεταξύ 4.5V και 5V.Μόλις εκτελεστεί ο κινητήρας, η τάση θα πρέπει να κυμαίνεται σύμφωνα με την είσοδο του γκαζιού.Μια σταθερά χαμηλή ή υψηλή ανάγνωση τάσης μπορεί να υποδηλώνει ελαττωματικό αισθητήρα, ζήτημα καλωδίωσης ή διαρροή κενού, τα οποία απαιτούν περαιτέρω επιθεώρηση.

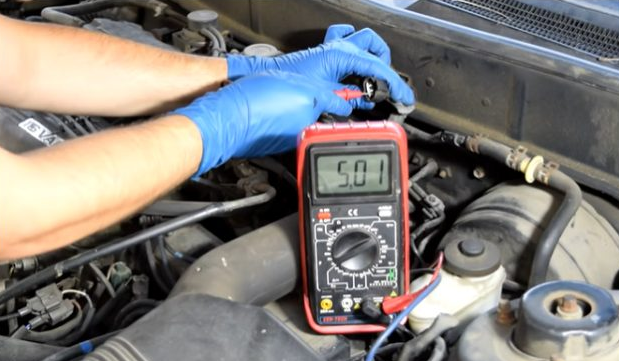

Εικόνα 8. Δοκιμή του αισθητήρα χάρτη

Ποια είναι τα συμπτώματα ενός ελαττωματικού αισθητήρα χάρτη;

Δεδομένου ότι ο αισθητήρας χάρτη βοηθά τη μονάδα ελέγχου του κινητήρα (ECM) να ρυθμίσει το χρονισμό παράδοσης καυσίμου και ανάφλεξης, οποιαδήποτε αποτυχία μπορεί να οδηγήσει σε λανθασμένη λειτουργία κινητήρα.Η αναγνώριση των συμπτωμάτων ενός αισθητήρα κακού χάρτη νωρίς μπορεί να βοηθήσει στην πρόληψη σοβαρών ζημιών από τον κινητήρα και δαπανηρές επισκευές.Παρακάτω είναι τα πιο κοινά προειδοποιητικά σημάδια ενός ελαττωματικού αισθητήρα χάρτη και πώς επηρεάζουν το όχημα.

Ελέγξτε το φως του κινητήρα (CEL)

Ένα από τα πιο άμεσα και αξιοσημείωτα σημάδια ενός αισθητήρα χάρτη που αποτυγχάνει είναι ο φωτισμός του φωτός του κινητήρα ελέγχου (CEL) στον πίνακα ελέγχου.Το ενσωματωμένο διαγνωστικό σύστημα του οχήματος (OBD-II) παρακολουθεί συνεχώς τη λειτουργικότητα του αισθητήρα του χάρτη και όταν ο αισθητήρας παρέχει ακανόνιστες ή λανθασμένες μετρήσεις, η ECM ανιχνεύει το ζήτημα και ενεργοποιεί το προειδοποιητικό φως.Αυτή η προειδοποίηση υποδεικνύει ότι το σύστημα έχει αποθηκεύσει έναν κωδικό διαγνωστικού προβλήματος (DTC), ο οποίος μπορεί να ανακτηθεί χρησιμοποιώντας έναν σαρωτή OBD-II για να βοηθήσει να εντοπίσει το πρόβλημα.Ενώ ένα φως του κινητήρα ελέγχου μπορεί να μην σημαίνει πάντα ένα ζήτημα αισθητήρα χάρτη, χρησιμεύει ως μια σημαντική ειδοποίηση που δεν πρέπει να αγνοηθεί.

Οι συνήθεις κωδικοί προβλημάτων που σχετίζονται με έναν ελαττωματικό αισθητήρα χάρτη περιλαμβάνουν το P0105 (δυσλειτουργία του κυκλώματος αισθητήρα χάρτη), P0106 ​​(ζητήματα αισθητήρα χάρτη/απόδοση), P0107 (τάση αισθητήρα χάρτη πολύ χαμηλή) και P0108 (τάση αισθητήρα χάρτη πολύ υψηλή).Κάθε ένας από αυτούς τους κώδικες αντιπροσωπεύει διαφορετικούς τύπους αποτυχιών αισθητήρων χάρτη, αλλά όλα μπορούν να οδηγήσουν σε σοβαρά προβλήματα απόδοσης εάν αφεθούν ανεπίλυτα.Εάν εμφανιστεί το φως του κινητήρα ελέγχου, η αμέσως διάγνωση του κώδικα σφάλματος και η αντιμετώπιση της δυσλειτουργίας του αισθητήρα μπορεί να αποτρέψει περαιτέρω βλάβη στον κινητήρα και να βοηθήσει στην αποκατάσταση της βέλτιστης απόδοσης του οχήματος.Η παραβίαση του CEL για μια παρατεταμένη περίοδο μπορεί να οδηγήσει σε μειωμένη απόδοση καυσίμου, τραχιά συνθήκες οδήγησης και πιθανά μακροπρόθεσμα μηχανικά ζητήματα.

Εικόνα 9. Πίνακας ελέγχου που εμφανίζει φωτισμό φωτός ελέγχου (CEL)

Κακή απόδοση κινητήρα

Ένας δυσλειτουργικός αισθητήρας χάρτη μπορεί να επηρεάσει την απόδοση του κινητήρα, οδηγώντας σε αρκετά αξιοσημείωτα ζητήματα.Ένα κοινό σύμπτωμα είναι το τραχύ ρελαντί, όπου ο κινητήρας κουνάει ή δονείται υπερβολικά όταν το όχημα βρίσκεται σε στάση.Μπορεί επίσης να βιώσετε δισταγμό ή υποτονικότητα κατά την επιτάχυνση, καθιστώντας το όχημα να αισθάνεται αδιάφορη ή αργή για να κερδίσει ταχύτητα.Σε ορισμένες περιπτώσεις, ο κινητήρας μπορεί να σταματήσει απροσδόκητα, ειδικά όταν σταματάει στα φανάρια ή τα σημάδια διακοπής.Αυτή η απώλεια σταθερότητας στη λειτουργία του κινητήρα μπορεί να καταστήσει την οδήγηση απρόβλεπτη και ακόμη και μη ασφαλής, ιδιαίτερα σε συνθήκες υψηλής κυκλοφορίας ή όταν συγχωνεύεται σε αυτοκινητόδρομους.

Αυτά τα ζητήματα απόδοσης προκύπτουν επειδή ο αισθητήρας χάρτη στέλνει λανθασμένες μετρήσεις πίεσης στην ECM, εμποδίζοντας την κατάλληλη ρύθμιση του μείγματος καυσίμου αέρα και του χρόνου ανάφλεξης.Ως αποτέλεσμα, ο κινητήρας μπορεί να μην λαμβάνει τη σωστή ποσότητα καυσίμου, προκαλώντας απώλεια ισχύος και μειωμένη συνολική απόδοση.Το όχημα μπορεί να αγωνιστεί για να διατηρήσει την ταχύτητα κατά την οδήγηση ανηφορίας ή να βιώσει ξαφνικές πτώσεις στην εξουσία κάτω από το φορτίο.Εάν αφεθεί μη επισκευασμένη, η συνεχιζόμενη λειτουργία με έναν αισθητήρα χάρτη που αποτυγχάνει μπορεί να οδηγήσει σε μακροχρόνια φθορά του κινητήρα, μειωμένη ανταπόκριση και αυξημένη κατανάλωση καυσίμου, τελικά καθιστώντας την οδήγηση πιο απογοητευτική και δαπανηρή.

Μειωμένη απόδοση καυσίμου

Ένας ελαττωματικός αισθητήρας χάρτη μπορεί να προκαλέσει τον κινητήρα να καταναλώνει περισσότερα καύσιμα από ό, τι είναι απαραίτητο, οδηγώντας σε μειωμένη απόδοση καυσίμου και συχνότερη ανεφοδιασμό.Δεδομένου ότι ο αισθητήρας χάρτη βοηθά στον προσδιορισμό της βέλτιστης αναλογίας καυσίμου αέρα με μέτρηση της πίεσης πολλαπλής εισαγωγής, οι λανθασμένες μετρήσεις μπορούν να οδηγήσουν σε υπερβολική έγχυση καυσίμου.Αυτό σημαίνει ότι ο κινητήρας μπορεί να κάψει περισσότερο καύσιμο από ό, τι απαιτείται, μειώνοντας τα μίλια του οχήματος ανά γαλόνι (MPG) και προκαλώντας αύξηση του κόστους των καυσίμων.Μπορεί να παρατηρήσετε ότι πρέπει να ανεφοδιάζονται πιο συχνά από το συνηθισμένο, ακόμη και αν οι συνήθειες οδήγησης παραμένουν αμετάβλητες.

Μια άλλη συνέπεια της λανθασμένης παράδοσης καυσίμων είναι ένα υπερβολικά πλούσιο μείγμα αέρα καυσίμων, όπου η υπερβολική καύσιμο εγχέεται στον κινητήρα και πηγαίνει άκαυστα.Αυτό όχι μόνο σπαταλάει καύσιμα αλλά οδηγεί επίσης σε αυξημένες εκπομπές καυσαερίων, καθιστώντας το όχημα λιγότερο φιλικό προς το περιβάλλον.Τα σημάδια ενός πλούσιου μείγματος περιλαμβάνουν μαύρη αιθάλη σε μπουζί, ισχυρή μυρωδιά καυσίμου από την εξάτμιση και υψηλότερη από την κανονική συσσώρευση άνθρακα μέσα στον κινητήρα.Η αντιμετώπιση ενός ελαττωματικού αισθητήρα χάρτη νωρίς μπορεί να βοηθήσει στην αποκατάσταση της κατάλληλης οικονομίας καυσίμου, στη μείωση των εκπομπών και στη βελτίωση της συνολικής απόδοσης του κινητήρα, στην τελικά εξοικονόμηση χρημάτων και στη μείωση των περιβαλλοντικών επιπτώσεων.

Λάθος και δονήσεις του κινητήρα

Οι εσφαλμένες πυρκαγιές του κινητήρα είναι ένα άλλο κοινό σύμπτωμα ενός αποτυχημένου αισθητήρα χάρτη, καθώς οι εσφαλμένες αναγνώσεις πίεσης αέρα μπορούν να διαταράξουν τον ακριβή χρονισμό της έγχυσης και της καύσης καυσίμου.Όταν το μείγμα καυσίμου αέρα είναι πολύ άπαχο ή πολύ πλούσιο, το καύσιμο μπορεί να μην αναφλεγεί σωστά μέσα στους κυλίνδρους, προκαλώντας δισταγμό, τραυματισμό ή τραχιά επιτάχυνση.Αυτό έχει ως αποτέλεσμα την έλλειψη ομαλής παροχής ενέργειας, καθιστώντας την εμπειρία οδήγησης λιγότερο σταθερή και πιο απρόβλεπτη.Οι εσφαλμένες πυρκαγιές του κινητήρα μπορούν επίσης να προκαλέσουν αξιοσημείωτες κραδασμούς, ιδιαίτερα όταν είναι ρελαντί ή επιτάχυνση, καθώς ο ελλιπής κύκλος καύσης επηρεάζει την ισορροπία της λειτουργίας του κινητήρα.

Εάν αφεθεί μη επισκευασμένη, οι επαναλαμβανόμενες λάθη του κινητήρα μπορεί να προκαλέσουν πρόσθετες βλάβες σε εξαρτήματα όπως μπουζί, πηνία ανάφλεξης και καταλυτικούς μετατροπείς.Το άκαυρο καύσιμο που διέρχεται από το σύστημα εξάτμισης μπορεί να οδηγήσει σε συσσώρευση άνθρακα, να φράζει αισθητήρες και να μειώσει την απόδοση του κινητήρα με την πάροδο του χρόνου.Σε σοβαρές περιπτώσεις, οι παρατεταμένες κακοποιήσεις μπορούν να συμβάλουν στην εσωτερική βλάβη του κινητήρα, απαιτώντας δαπανηρές επισκευές.Εάν το όχημα αρχίσει να κουνιέται ή να διστάζει κατά την οδήγηση, επιθεωρώντας τον αισθητήρα χάρτη και αντιμετωπίζοντας τυχόν προβλήματα αμέσως μπορεί να βοηθήσει στην πρόληψη μακροπρόθεσμων ζημιών και να αποκαταστήσει την ομαλή λειτουργία του κινητήρα.

Μαύρος καπνός από την εξάτμιση

Ο υπερβολικός μαύρος καπνός από την εξάτμιση είναι ένας ισχυρός δείκτης ότι ο κινητήρας λειτουργεί πολύ πλούσιος, ο οποίος μπορεί συχνά να προκληθεί από έναν ελαττωματικό αισθητήρα χάρτη.Όταν η ECM λαμβάνει ανακριβή δεδομένα πίεσης, μπορεί να αντισταθμίσει την έγχυση περισσότερων καυσίμων από ό, τι είναι απαραίτητο, οδηγώντας σε ελλιπή καύση.Αυτό το υπερβολικό καύσιμο εξέρχεται από το σύστημα εξάτμισης ως μαύρο καπνό, το οποίο είναι ένα ορατό σημάδι ότι το καύσιμο δεν καίγεται αποτελεσματικά.Μπορείτε επίσης να παρατηρήσετε μια ισχυρή μυρωδιά βενζίνης από την εξάτμιση, επιβεβαιώνοντας περαιτέρω ότι ο κινητήρας είναι υπερβολικά καυσίμων.

Μια άλλη παρενέργεια ενός πλούσιου μείγματος καυσίμου είναι οι αυξημένες αποθέσεις άνθρακα στα εξαρτήματα του κινητήρα, όπως τα μπουζί και οι αισθητήρες οξυγόνου.Αυτές οι καταθέσεις μπορούν να οδηγήσουν σε κακή απόδοση του κινητήρα, εσφαλμένες πυρκαγιές και αυξημένες εκπομπές, επηρεάζοντας περαιτέρω την αποτελεσματικότητα του οχήματος.Η εκτέλεση του κινητήρα με υπερβολικό καύσιμο για παρατεταμένες περιόδους μπορεί επίσης να βλάψει τον καταλυτικό μετατροπέα, ένα ακριβό συστατικό που είναι υπεύθυνο για τη μείωση των επιβλαβών εκπομπών.Η αντιμετώπιση του προβλήματος του αισθητήρα χάρτη μπορεί να βοηθήσει στην πρόληψη της υπερβολικής κατανάλωσης καυσίμου, στην αποκατάσταση της σωστής καύσης και στη μείωση της ρύπανσης του περιβάλλοντος.

Εικόνα 10. Ορατοί καπνοί εξάτμισης

Δυσκολία στην έναρξη του κινητήρα

Ένας αποτυχημένος αισθητήρας χάρτη μπορεί να κάνει την εκκίνηση του κινητήρα πιο δύσκολη, ιδιαίτερα σε κρύο καιρό ή μετά το όχημα έχει καθίσει για μεγάλο χρονικό διάστημα.Δεδομένου ότι ο αισθητήρας χάρτη παίζει ρόλο στον προσδιορισμό της σωστής ποσότητας καυσίμου που απαιτείται για καύση, οι εσφαλμένες αναγνώσεις πίεσης μπορεί να προκαλέσουν ανισορροπία στην παράδοση καυσίμου.Αυτό μπορεί να οδηγήσει σε μεγαλύτερους χρόνους στροφών πριν ξεκινήσει ο κινητήρας, απαιτώντας πολλαπλές προσπάθειες για να λειτουργήσει το όχημα.

Σε πιο σοβαρές περιπτώσεις, ο κινητήρας ενδέχεται να αποτύχει να ξεκινήσει καθόλου ή να ξεκινήσει τραχύ, ψεκάζει για μερικά δευτερόλεπτα πριν από την ομαλή λειτουργία.Αυτά τα θέματα εκκίνησης μπορούν να γίνουν συχνότερα καθώς ο αισθητήρας χάρτη επιδεινώνεται, οδηγώντας σε αυξημένη φθορά στον κινητήρα εκκίνησης και την μπαταρία.Εάν το όχημα παρουσιάζει δυσκολία στην έναρξη ή τις εμπειρίες παρατεταμένης στροφής, η δοκιμή του αισθητήρα του χάρτη και η επιθεώρηση των ηλεκτρικών συνδέσεών του μπορεί να βοηθήσει στη διάγνωση του προβλήματος πριν επιδεινωθεί.

Υψηλή ταχύτητα αδράνειας

Ένας ελαττωματικός αισθητήρας χάρτη μπορεί να προκαλέσει τον κινητήρα σε αδράνεια σε μια ασυνήθιστα υψηλή ταχύτητα λόγω των εσφαλμένων μετρήσεων πίεσης αέρα που αποστέλλονται στην ECM.Κανονικά, ένας κινητήρας θα πρέπει να είναι σε αδράνεια μεταξύ 700-900 σ.α.λ., ανάλογα με το μοντέλο του οχήματος.Ωστόσο, όταν ο αισθητήρας του χάρτη αποτυγχάνει, η ECM μπορεί να ερμηνεύσει ψευδή επίπεδα πίεσης και να αυξήσει την ταχύτητα αδράνειας.Μπορεί να παρατηρήσετε ότι ο κινητήρας στρέφει υπερβολικά όταν το όχημα είναι σε ουδέτερο ή πάρκο, ακόμη και χωρίς να πιέσετε τον επιταχυντή.

Εκτός από την υψηλότερη κατανάλωση καυσίμου, ένα επίμονο υψηλό ρελαντί μπορεί να οδηγήσει σε αυξημένη φθορά στα εξαρτήματα του κινητήρα.Οι παρατεταμένες υψηλές ταχύτητες αδράνειας έβαλαν επιπλέον πίεση στο σώμα, τους αισθητήρες και τα άλλα μέρη του συστήματος καυσίμου, μειώνοντας τη διάρκεια ζωής τους.Η αντιμετώπιση του προβλήματος του αισθητήρα χάρτη μπορεί αμέσως να βοηθήσει στη διατήρηση ενός σταθερού ρελαντί, στη βελτίωση της απόδοσης των καυσίμων και στην αποτροπή της υπερβολικής πίεσης του κινητήρα με την πάροδο του χρόνου.

Αντικατάσταση ελαττωματικού αισθητήρα χάρτη

Ένας αποτυχημένος αισθητήρας χάρτη μπορεί να προκαλέσει κακή απόκριση του κινητήρα, αυξημένη κατανάλωση καυσίμου και μαύρο καπνό από την εξάτμιση.Εάν ο αισθητήρας επιβεβαιωθεί ότι είναι ελαττωματικός, η αντικατάστασή του με έναν νέο αισθητήρα υψηλής ποιότητας θα βοηθήσει τον κινητήρα να λειτουργήσει σωστά ξανά.Αν και η διαδικασία είναι αρκετά απλή, είναι σημαντικό να ακολουθήσετε τα σωστά βήματα για να εξασφαλίσετε μια ασφαλή και επιτυχημένη αντικατάσταση.Παρακάτω είναι ένας λεπτομερής οδηγός για τον τρόπο αντικατάστασης ενός αισθητήρα χάρτη σωστά.

Συγκεντρώστε τα απαραίτητα εργαλεία και ανταλλακτικά

Πριν ξεκινήσετε τη διαδικασία αντικατάστασης, είναι σημαντικό να έχετε τα κατάλληλα εργαλεία και εξοπλισμό έτοιμα.Έχοντας όλα τα προετοιμασμένα καθιστά τη διαδικασία αντικατάστασης πιο εύκολο και ευκολότερο.Ένας νέος αισθητήρας χάρτη θα πρέπει να επιλέγεται με βάση τη συμβατότητα με τη δημιουργία και το μοντέλο του οχήματος.Ένα κλειδί ή ένα κατσαβίδι είναι απαραίτητο για την απομάκρυνση του αισθητήρα από την πολλαπλή εισαγωγής.Το ηλεκτρικό καθαριστικό επαφής βοηθά στον καθαρισμό των σημείων σύνδεσης του αισθητήρα για ασφαλή εφαρμογή.Τα γάντια και τα γυαλιά ασφαλείας προστατεύουν τα χέρια και τα μάτια από βρωμιά και συντρίμμια.Ένα εγχειρίδιο εξυπηρέτησης οχημάτων παρέχει συγκεκριμένες οδηγίες μοντέλου, εάν χρειαστεί.Μόλις όλα τα εργαλεία είναι έτοιμα, ήρθε η ώρα να ξεκινήσετε τη διαδικασία αντικατάστασης.

Απενεργοποιήστε τον κινητήρα και αποσυνδέστε την μπαταρία

Για ασφάλεια, σβήνετε πάντα τον κινητήρα πριν εργαστείτε σε οποιοδήποτε ηλεκτρικό στοιχείο.Δεδομένου ότι ο αισθητήρας χάρτη συνδέεται με τη μονάδα ελέγχου του κινητήρα (ECM), συνιστάται η αποσύνδεση του ακροδέκτη αρνητικής μπαταρίας.Αυτό αποτρέπει τυχόν ηλεκτρικά σορτς ή τυχαία ζημιά στο σύστημα πληροφορικής του οχήματος.Για να αποσυνδέσετε την μπαταρία, εντοπίστε την μπαταρία του οχήματος κάτω από την κουκούλα.Χρησιμοποιήστε ένα κλειδί για να χαλαρώσετε το καρύδι στον αρνητικό (-) τερματικό.Αφαιρέστε προσεκτικά το καλώδιο και αφήστε το στην άκρη για να αποφύγετε τυχαία επαφή.Η αποσύνδεση της μπαταρίας επαναφέρει την ECM και βοηθά στην εκκαθάριση τυχόν αποθηκευμένων κωδικών σφάλματος από τον παλιό αισθητήρα.

Εντοπίστε τον αισθητήρα χάρτη στον κόλπο του κινητήρα

Ο αισθητήρας χάρτη είναι συνήθως τοποθετημένος πάνω ή κοντά στην πολλαπλή εισαγωγής, κοντά στο σώμα του γκαζιού.Πρόκειται για ένα μικρό συστατικό με ηλεκτρικό σύνδεσμο και, σε ορισμένες περιπτώσεις, έναν σωλήνα κενού που συνδέεται με αυτό.Η ακριβής τοποθεσία μπορεί να διαφέρει ανάλογα με το όχημα, οπότε ο έλεγχος του εγχειριδίου εξυπηρέτησης μπορεί να είναι χρήσιμος.Για να εντοπίσετε τον αισθητήρα χάρτη, αναζητήστε έναν μικρό αισθητήρα με μια καλωδίωση που συνδέεται με αυτό.Ελέγξτε εάν είναι συνδεδεμένο με εύκαμπτο σωλήνα κενού ή τοποθετημένο απευθείας στην πολλαπλή εισαγωγής.Εάν δεν είστε σίγουροι, συγκρίνετε το με τον νέο αισθητήρα αντικατάστασης για να τον εντοπίσετε.Μόλις εντοπιστεί ο αισθητήρας χάρτη, προχωρήστε στη διαδικασία απομάκρυνσης.

Αφαιρέστε τον ελαττωματικό αισθητήρα χάρτη

Η αφαίρεση του παλιού αισθητήρα πρέπει να γίνει προσεκτικά για να αποφευχθεί η καταστροφή των γύρω εξαρτημάτων.Πρώτον, αποσυνδέστε τον ηλεκτρικό σύνδεσμο πατώντας την καρτέλα απελευθέρωσης και τραβώντας προσεκτικά τον σύνδεσμο έξω, αποφεύγοντας την άμεση έλξη των καλωδίων.Στη συνέχεια, αφαιρέστε τους κοχλίες ή τις βίδες στερέωσης χρησιμοποιώντας ένα κλειδί ή ένα κατσαβίδι.Εάν ο αισθητήρας συνδέεται με μια γραμμή κενού, τραβήξτε απαλά τον εύκαμπτο σωλήνα χωρίς να το καταστρέψετε.Μόλις αποσυνδεθεί, αφαιρέστε τον αισθητήρα από τη θέση τοποθέτησης.Επιθεωρήστε τον παλιό αισθητήρα για ορατές βλάβες, όπως ρωγμές, συσσώρευση πετρελαίου ή διάβρωση, που μπορεί να την προκάλεσε να αποτύχει.

Εγκαταστήστε τον νέο αισθητήρα χάρτη

Μόλις αφαιρεθεί ο ελαττωματικός αισθητήρας, η εγκατάσταση του νέου αισθητήρα χάρτη είναι απλή.Ξεκινήστε με τον καθαρισμό της περιοχής τοποθέτησης με ένα μαλακό πανί ή ηλεκτρονικό καθαριστικό επαφής για να αφαιρέσετε οποιαδήποτε βρωμιά, λάδι ή συντρίμμια.Ευθυγραμμίστε τον νέο αισθητήρα χάρτη με τη θέση τοποθέτησης και, εάν υπάρχει, επισυνάψτε σταθερά τον εύκαμπτο σωλήνα κενού για να αποφύγετε διαρροές.Ασφαλίστε τον αισθητήρα με μπουλόνια ή βίδες χρησιμοποιώντας ένα κλειδί υποδοχής ή ένα κατσαβίδι, εξασφαλίζοντας να μην υπερβείτε, καθώς αυτό θα μπορούσε να βλάψει τον αισθητήρα.Τέλος, επανασυνδέστε τον ηλεκτρικό σύνδεσμο, συνδέοντας με ασφάλεια την καλωδίωση με τον νέο αισθητήρα μέχρι να κάνει κλικ στη θέση του.Ένας σωστά εγκατεστημένος αισθητήρας θα πρέπει να ταιριάζει άνετα χωρίς χαλαρές συνδέσεις ή διαρροές κενού.

Επανασυνδέστε την μπαταρία και τους κωδικούς σφαλμάτων

Μετά την εγκατάσταση του νέου αισθητήρα, ήρθε η ώρα να αποκαταστήσετε την ισχύ στο όχημα και να επαναφέρετε τυχόν αποθηκευμένους κωδικούς σφάλματος.Για να επανασυνδέσετε την μπαταρία, επισυνάψτε το αρνητικό (-) τερματικό μπαταρίας πίσω στη θέση της μπαταρίας και χρησιμοποιήστε ένα κλειδί για να σφίξετε τη σύνδεση με ασφάλεια.Η διασφάλιση ότι ο τερματικός σταθμός είναι σταθερά εμποδίζει τα ηλεκτρικά ζητήματα.Δεδομένου ότι η ECM μπορεί να εξακολουθεί να έχει αποθηκευμένα παλιά δεδομένα αισθητήρων, η εκκαθάριση των κωδικών βοηθά να διασφαλιστεί ότι ο νέος αισθητήρας χάρτη αναγνωρίζεται σωστά από το σύστημα.Οι κωδικοί σφάλματος μπορούν να εκκαθαριστούν χρησιμοποιώντας έναν σαρωτή OBD-II για να διαγράψουν τυχόν αποθηκευμένους κωδικούς προβλημάτων ή αποσυνδέοντας την μπαταρία για 10-15 λεπτά για να επιτρέψει στην ΕΚΕ να επαναφέρει φυσικά.Μόλις εκκαθαριστούν οι κωδικοί, προχωρήστε στη δοκιμή του οχήματος.

Ξεκινήστε τον κινητήρα και δοκιμάστε τον νέο αισθητήρα χάρτη

Μετά την αντικατάσταση του αισθητήρα χάρτη, είναι σημαντικό να ξεκινήσετε τον κινητήρα και να ελέγξετε εάν ο νέος αισθητήρας λειτουργεί σωστά.Ενεργοποιήστε την ανάφλεξη και αφήστε τον κινητήρα για λίγα λεπτά.Ο κινητήρας πρέπει να τρέχει ομαλά χωρίς να σταματήσει ή δισταγμούς.Ελέγξτε για τα φώτα προειδοποίησης στον πίνακα ελέγχου, εάν το φως του κινητήρα ελέγχου παραμένει μακριά, η αντικατάσταση ήταν επιτυχής.Πάρτε μια σύντομη δοκιμαστική μονάδα για να εξασφαλίσετε ότι ο κινητήρας ανταποκρίνεται καλά στην επιτάχυνση και την επιβράδυνση.Παρακολουθήστε την απόδοση και την απόδοση καυσίμου κατά τις επόμενες μονάδες.Εάν το όχημα λειτουργεί καλύτερα, ο νέος αισθητήρας λειτουργεί σωστά.Εάν το φως του κινητήρα ελέγχου επιστρέφει ή ο κινητήρας εξακολουθεί να εκτελεί ελάχιστα, ελέγξτε επανελέκkνται τις συνδέσεις εγκατάστασης, καλωδίωσης και κενού για να εξασφαλίσετε ότι όλα είναι ασφαλή.

Συγκρίσεις του αισθητήρα κινητήρα

Αισθητήρας χάρτη έναντι αισθητήρα MAF

Ο αισθητήρας MAP (πολλαπλής απόλυτης πίεσης) και ο αισθητήρας MAF (Mass Air Flow) είναι και τα δύο σημαντικά εξαρτήματα στο σύστημα εισαγωγής αέρα ενός κινητήρα.Βοηθούν τη μονάδα ελέγχου του κινητήρα (ECM) να ρυθμίσουν το χρονοδιάγραμμα παράδοσης καυσίμου και ανάφλεξης, αλλά λειτουργούν με διαφορετικούς τρόπους και χρησιμοποιούνται σε διαφορετικούς τύπους κινητήρων.Ο αισθητήρας χάρτη μετρά την πίεση μέσα στην πολλαπλή εισαγωγής, η οποία βοηθά στον προσδιορισμό του πόσα αέρα εισέρχεται στον κινητήρα.Βρίσκεται συνήθως σε παλαιότερους κινητήρες βενζίνης και τους περισσότερους κινητήρες ντίζελ, όπου βοηθά στην προσαρμογή του μείγματος καυσίμου αέρα.Ο αισθητήρας χάρτη είναι απλός, ανθεκτικός και λιγότερο επηρεασμένος από τη μόλυνση του αέρα, καθιστώντας την αξιόπιστη επιλογή για κινητήρες που λειτουργούν υπό διαφορετικές συνθήκες φορτίου.Είναι χρήσιμο σε υπερσυμπιεσμένους και υπερφορτωμένους κινητήρες επειδή μπορεί να μετρήσει με ακρίβεια την πίεση ώθησης.

Ο αισθητήρας MAF μετρά την πραγματική ποσότητα αέρα που ρέει στον κινητήρα.Χρησιμοποιείται συχνότερα σε σύγχρονες βενζινοκινητήρες που έχουν ηλεκτρονική έγχυση καυσίμου.Δεδομένου ότι ο αισθητήρας MAF παρέχει μια ακριβέστερη μέτρηση της ροής αέρα, επιτρέπει την καλύτερη απόδοση καυσίμου και την ομαλότερη απόδοση του κινητήρα.Ωστόσο, οι αισθητήρες MAF είναι πιο ευαίσθητοι στη βρωμιά, τη σκόνη και τη συσσώρευση πετρελαίου, πράγμα που σημαίνει ότι απαιτούν πιο συχνό καθαρισμό και συντήρηση.Η επιλογή μεταξύ ενός αισθητήρα χάρτη και ενός αισθητήρα MAF εξαρτάται από το σύστημα σχεδιασμού και έγχυσης καυσίμου του κινητήρα.Ορισμένα σύγχρονα οχήματα χρησιμοποιούν ακόμη και τους δύο αισθητήρες για να παρέχουν ακόμη πιο ακριβή δεδομένα για τη διαχείριση καυσίμων.

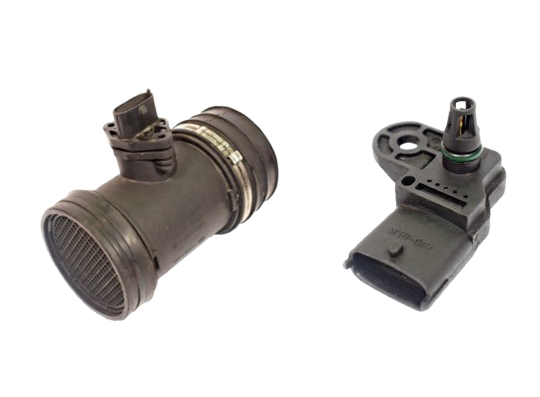

Εικόνα 11. Αισθητήρας MAF έναντι αισθητήρα χάρτη

Αισθητήρας χάρτη απόλυτης πίεσης έναντι αισθητήρα χάρτη διαφορικής πίεσης

Ο αισθητήρας χάρτη απόλυτης πίεσης και ο αισθητήρας χάρτη διαφορικής πίεσης εξυπηρετούν παρόμοιες λειτουργίες, αλλά μετράνε την πίεση με διαφορετικούς τρόπους, καθιστώντας κάθε κατάλληλο για διαφορετικούς τύπους κινητήρων.Ο αισθητήρας χάρτη απόλυτης πίεσης μετρά την πίεση του αέρα μέσα στην πολλαπλή εισαγωγής σε σχέση με ένα τέλειο κενό (πίεση 0).Αυτός ο τύπος αισθητήρα χρησιμοποιείται σε υπερσυμπιεσμένους ή υπερτροφοδοτούς κινητήρες, όπου είναι σημαντική η ακριβής μέτρηση της πίεσης ώθησης.Δεδομένου ότι μετρά την απόλυτη πίεση, παρέχει συνεπείς αναγνώσεις ανεξάρτητα από το υψόμετρο ή τις ατμοσφαιρικές αλλαγές, καθιστώντας την πιο αξιόπιστη για κινητήρες που λειτουργούν υπό διαφορετικές περιβαλλοντικές συνθήκες.

Ο αισθητήρας χάρτη διαφορικής πίεσης μετρά τη διαφορά πίεσης μεταξύ δύο σημείων στο σύστημα εισαγωγής του κινητήρα.Η μία πλευρά του αισθητήρα συνδέεται με την πολλαπλή εισαγωγής και η άλλη συνδέεται με ένα διαφορετικό μέρος του συστήματος εισαγωγής αέρα, όπως το σώμα της πεταλούδας.Αυτός ο τύπος αισθητήρα χρησιμοποιείται σε κινητήρες φυσικής αναρρόφησης, όπου η μέτρηση της διαφοράς πίεσης βοηθά στην ρύθμιση της έγχυσης καυσίμου και του φορτίου κινητήρα.Είναι επίσης χρήσιμο στη διάγνωση περιορισμών ροής αέρα, όπως φραγμένα φίλτρα αέρα ή διαρροές εισαγωγής.Η επιλογή μεταξύ αυτών των δύο αισθητήρων εξαρτάται από τον τύπο του κινητήρα και τις απαιτήσεις απόδοσης.Οι υπερτροφοδοτημένοι κινητήρες απαιτούν απόλυτη μέτρηση πίεσης για τον έλεγχο της ώθησης, ενώ οι φυσικά αναρροφημένοι κινητήρες επωφελούνται από τη μέτρηση διαφορικής πίεσης για να εξασφαλιστεί η σωστή ισορροπία ροής αέρα και η διαχείριση καυσίμων.

Αισθητήρας χάρτη απόλυτης πίεσης έναντι αισθητήρα χάρτη πίεσης μετρητή

Τόσο οι αισθητήρες χάρτη απόλυτης πίεσης όσο και οι αισθητήρες χάρτη πίεσης μετρητών μετρούν την πίεση της πολλαπλής εισαγωγής, αλλά το κάνουν με διαφορετικούς τρόπους, επηρεάζοντας τον τρόπο με τον οποίο το σύστημα ελέγχου του κινητήρα ερμηνεύει τα δεδομένα.Ένας αισθητήρας χάρτη απόλυτης πίεσης μετρά τη συνολική πίεση μέσα στην πολλαπλή εισαγωγής σε σχέση με ένα τέλειο κενό (πίεση 0).Αυτό καθιστά μια εξαιρετική επιλογή για υπερσυμπιεσμένους και υπερφορτωμένους κινητήρες, όπου οι ακριβείς ενισχύσεις ενισχύουν τις αναγνώσεις πίεσης για καύσιμα και ρυθμίσεις χρονισμού ανάφλεξης.Επειδή δεν λαμβάνει υπόψη την ατμοσφαιρική πίεση, παρέχει συνεπείς αναγνώσεις σε οποιοδήποτε υψόμετρο, καθιστώντας το ιδανικό για οχήματα που λειτουργούν σε διαφορετικά υψόμετρα.

Ένας αισθητήρας χάρτη πίεσης μετρητή μετρά την πίεση σε σχέση με την γύρω ατμοσφαιρική πίεση.Αυτό σημαίνει ότι σε επίπεδο θάλασσας, οι αναγνώσεις της μπορεί να είναι διαφορετικές σε σύγκριση με εκείνες των περιοχών υψηλού υψομέτρου.Δεδομένου ότι οι φυσικά αναρροφημένοι κινητήρες δεν απαιτούν παρακολούθηση της πίεσης ώθησης, χρησιμοποιούν συχνά αισθητήρες χάρτη πίεσης μετρητή για να εξασφαλίσουν τη σωστή διαχείριση καυσίμων χωρίς την ανάγκη για σύνθετους υπολογισμούς.Αυτοί οι αισθητήρες είναι επίσης πιο προσιτοί και ευκολότεροι στην εγκατάσταση, καθιστώντας τους μια πρακτική επιλογή για τυποποιημένους κινητήρες βενζίνης.Η απόφαση μεταξύ αυτών των δύο αισθητήρων εξαρτάται από το σύστημα εισαγωγής αέρα του κινητήρα.Οι υπερτροφοδοτημένοι και οι κινητήρες υψηλής απόδοσης επωφελούνται από τους αισθητήρες χάρτη απόλυτης πίεσης, ενώ οι φυσικά αναρροφημένοι κινητήρες μπορούν να λειτουργούν καλά με αισθητήρες χάρτη πίεσης μετρητή.

Αισθητήρας χάρτη απόλυτης πίεσης έναντι αισθητήρα χάρτη εξόδου συχνότητας

Η κύρια διαφορά μεταξύ των αισθητήρων χάρτη απόλυτης πίεσης και των αισθητήρων χάρτη εξόδου συχνότητας είναι ο τρόπος με τον οποίο στέλνουν δεδομένα στη μονάδα ελέγχου του κινητήρα (ECM).Ένας αισθητήρας χάρτη απόλυτης πίεσης παρέχει μια γραμμική έξοδο τάσης με βάση την πίεση πολλαπλής.Αυτό σημαίνει ότι καθώς η πίεση μέσα στην πολλαπλή εισαγωγής αυξάνεται ή μειώνεται, ο αισθητήρας στέλνει ένα αντίστοιχο σήμα τάσης στην ECM.Αυτοί οι αισθητήρες χρησιμοποιούνται ευρέως σε πολλά οχήματα επειδή είναι ακριβείς, αξιόπιστοι και επηρεάζονται λιγότερο από ηλεκτρικές παρεμβολές.

Ένας αισθητήρας χάρτη εξόδου συχνότητας, αντί να στέλνει αλλαγές τάσης, παράγει ένα σήμα με μεταβαλλόμενη συχνότητα.Καθώς αλλάζει η πίεση στην πολλαπλή εισαγωγής, η συχνότητα του σήματος αυξάνεται ή μειώνεται.Αυτοί οι αισθητήρες χρησιμοποιούνται συνήθως στα σύγχρονα ψηφιακά συστήματα ελέγχου κινητήρα, όπου απαιτούνται δεδομένα υψηλής ανάλυσης για την ακριβέστερη διαχείριση του κινητήρα.Το κύριο πλεονέκτημα των αισθητήρων χάρτη εξόδου συχνότητας είναι η αντίσταση τους στην παρεμβολή σήματος και η ικανότητά τους να παρέχουν μετάδοση δεδομένων υψηλής ταχύτητας, καθιστώντας τους ιδανικούς για μηχανές απόδοσης που απαιτούν γρήγορες ώρες απόκρισης.Ωστόσο, μπορεί να είναι πιο περίπλοκες για την εγκατάσταση και να απαιτήσουν μια συμβατή ECM.Η επιλογή μεταξύ αυτών των δύο αισθητήρων εξαρτάται από το ηλεκτρονικό σύστημα του κινητήρα.Τα τυποποιημένα οχήματα χρησιμοποιούν συχνά αισθητήρες χάρτη απόλυτης πίεσης λόγω της απλότητας και της αξιοπιστίας τους, ενώ τα προηγμένα συστήματα διαχείρισης κινητήρα επωφελούνται από την ακρίβεια υψηλής ταχύτητας των αισθητήρων χάρτη εξόδου συχνότητας.

Αισθητήρας χάρτη απόλυτης πίεσης έναντι αναλογικού αισθητήρα εξόδου τάσης

Τόσο οι αισθητήρες χάρτη απόλυτης πίεσης όσο και οι αισθητήρες χάρτη εξόδου αναλογικής τάσης μετρούν την πίεση αέρα στην πολλαπλή εισαγωγής, αλλά διαφέρουν στον τρόπο με τον οποίο εξάγουν δεδομένα στην ECM.Ένας αισθητήρας χάρτη απόλυτης πίεσης παρέχει ένα σταθερό και ακριβές σήμα τάσης που αντιπροσωπεύει την απόλυτη πίεση μέσα στην πολλαπλή εισαγωγής.Αυτό το καθιστά ιδανικό για μηχανές αναγκαστικής επαγωγής, όπου απαιτούνται ακριβείς αναγνώσεις πίεσης ενίσχυσης για κατάλληλες ρυθμίσεις μείγματος αέρα.Επειδή μετρά την απόλυτη πίεση, δεν επηρεάζεται από εξωτερικές περιβαλλοντικές συνθήκες, καθιστώντας την πιο αξιόπιστη σε διαφορετικά κλίματα και υψόμετρα.

Ένας αισθητήρας χάρτη εξόδου αναλογικής τάσης, από την άλλη πλευρά, στέλνει ένα σήμα τάσης που ποικίλλει ανάλογα με την πίεση πολλαπλής.Ενώ λειτουργεί παρόμοια με έναν αισθητήρα χάρτη απόλυτης πίεσης, η έξοδος του είναι πιο ευαίσθητη στον ηλεκτρικό θόρυβο και τις περιβαλλοντικές αλλαγές, οι οποίες μπορούν να επηρεάσουν ελαφρώς την ακρίβεια.Ωστόσο, αυτοί οι αισθητήρες είναι απλούστεροι στο σχεδιασμό και πιο οικονομικά αποδοτικοί, καθιστώντας τους μια καλή επιλογή για βασικά συστήματα διαχείρισης κινητήρα.Η επιλογή μεταξύ αυτών των δύο αισθητήρων εξαρτάται από το επίπεδο ακρίβειας που απαιτείται από τον κινητήρα.Οι κινητήρες υψηλής απόδοσης ή υπερτροφοδοτούμενων κινητήρων χρησιμοποιούν αισθητήρες χάρτη απόλυτης πίεσης για ακριβείς αναγνώσεις πίεσης, ενώ οι τυποποιημένοι φυσικά αναρροφημένοι κινητήρες μπορούν να λειτουργήσουν καλά με αισθητήρες χάρτη εξόδου αναλογικής τάσης λόγω του χαμηλότερου κόστους και της απλότητας τους.

Εφαρμογές αισθητήρα χάρτη

Παρακάτω παρατίθενται οι κύριες εφαρμογές ενός αισθητήρα χάρτη, μαζί με λεπτομερείς εξηγήσεις για τον τρόπο με τον οποίο συμβάλλει στη βελτιστοποίηση του κινητήρα και στην αξιοπιστία των οχημάτων.

Βελτιστοποίηση συστήματος έγχυσης καυσίμου

Ένας αισθητήρας χάρτη είναι ένα σημαντικό μέρος του συστήματος έγχυσης καυσίμου, καθώς παρέχει δεδομένα στην ECM, επιτρέποντάς του να ρυθμίζει το μίγμα αέρα-καυσίμων με βάση τις συνθήκες φορτίου κινητήρα.Με την ανίχνευση αλλαγών στην πίεση του αέρα εντός της πολλαπλής εισαγωγής, ο αισθητήρας χάρτη βοηθά στον προσδιορισμό της ακριβούς ποσότητας καυσίμου που απαιτείται για την αποτελεσματική καύση.Όταν ο κινητήρας βρίσκεται υπό βαρύ φορτίο, όπως κατά τη διάρκεια της επιτάχυνσης ή κατά την αναρρίχηση ενός απότομου λόφου, ο αισθητήρας χάρτη ανιχνεύει χαμηλότερη πίεση πολλαπλής εισαγωγής, σηματοδοτώντας την ECM για να αυξήσει την έγχυση καυσίμου.Αυτή η πρόσθετη παροχή καυσίμου εξασφαλίζει ότι ο κινητήρας παράγει αρκετή ισχύ για να ικανοποιήσει τις απαιτήσεις του οδηγού διατηρώντας παράλληλα τη βέλτιστη αποτελεσματικότητα καύσης.Από την άλλη πλευρά, όταν το όχημα είναι ρελαντί ή ταξιδεύει με σταθερή ταχύτητα, ο αισθητήρας χάρτη ανιχνεύει υψηλότερη πίεση πολλαπλής, προτρέποντας την ECM να μειώσει την έγχυση καυσίμου.Αυτή η ρύθμιση εμποδίζει την υπερβολική κατανάλωση καυσίμου, τη βελτίωση της οικονομίας καυσίμου και τη μείωση των εκπομπών.

Χωρίς έναν σωστά λειτουργικό αισθητήρα χάρτη, η ECM μπορεί να αγωνιστεί για να καθορίσει τη σωστή αναλογία αέρα καυσίμου, οδηγώντας σε έναν κινητήρα που τρέχει είτε πολύ πλούσιο (πάρα πολύ καύσιμο) είτε πολύ άπαχο (πολύ μικρό καύσιμο).Ένα υπερβολικά πλούσιο μείγμα μπορεί να προκαλέσει αναποτελεσματική καύση, με αποτέλεσμα τη συσσώρευση άνθρακα, τις αυξημένες εκπομπές και τη σπατάλη καυσίμου.Αντίθετα, ένα άπαχο μείγμα μπορεί να οδηγήσει σε χτυπήματα κινητήρα, εσφαλμένες πυρκαγιές και ακόμη και μακροπρόθεσμη βλάβη στα εξαρτήματα του κινητήρα.Τα συμπτώματα ενός αποτυχημένου αισθητήρα χάρτη περιλαμβάνουν ακατέργαστο ρελαντί, δισταγμό κατά την επιτάχυνση και κακή απόδοση καυσίμου.Εξασφαλίζοντας ότι ο αισθητήρας χάρτη λειτουργεί σωστά, οι ιδιοκτήτες οχημάτων μπορούν να διατηρήσουν την ομαλή απόδοση του κινητήρα και να παρατείνουν τη διάρκεια ζωής των εξαρτημάτων του συστήματος καυσίμου.

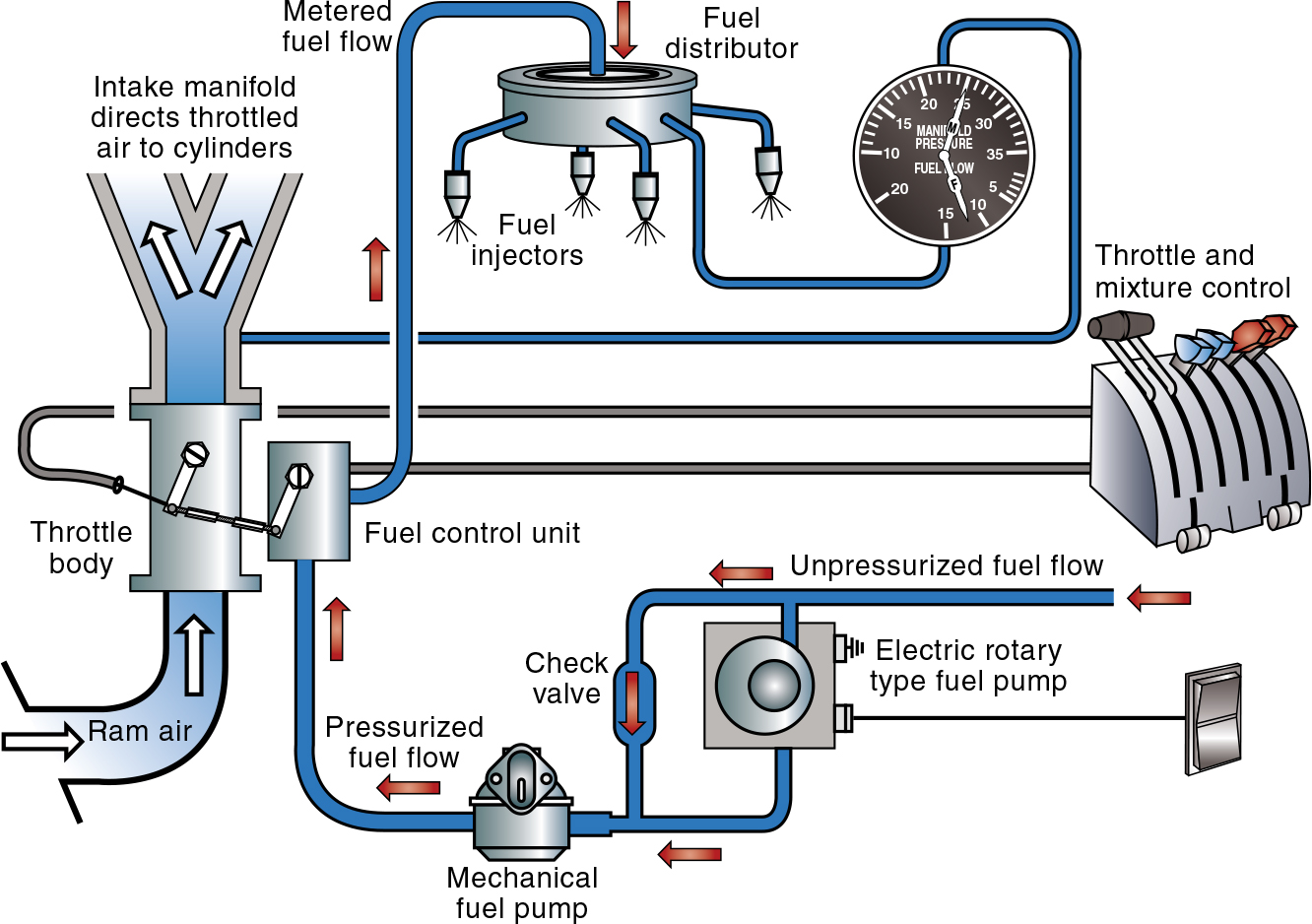

Εικόνα 12. Διάγραμμα βελτιστοποίησης συστήματος έγχυσης καυσίμου

Ελέγχος ώθησης υπερσυμπιεστή και υπερσυμπιεστή κινητήρα

Σε υπερσυμπιεσμένους και υπερσυμπιεσμένους κινητήρες, ο αισθητήρας χάρτη παίζει ρόλο στη ρύθμιση της πίεσης ώθησης για να εξασφαλίσει τη βέλτιστη παροχή ισχύος και την ασφάλεια του κινητήρα.Αυτοί οι τύποι κινητήρων χρησιμοποιούν συστήματα αναγκαστικής επαγωγής για να αυξήσουν την ποσότητα του αέρα που εισέρχεται στο θάλαμο καύσης, επιτρέποντας μεγαλύτερη ισχύ εξόδου.Ωστόσο, εάν η πίεση ώθησης δεν παρακολουθείται και ελέγχεται σωστά, μπορεί να οδηγήσει σε ζημιά στον κινητήρα ή αναποτελεσματική απόδοση.Ο αισθητήρας χάρτη μετρά συνεχώς την πίεση πολλαπλής εισαγωγής και στέλνει δεδομένα στην ECM.Εάν ο αισθητήρας ανιχνεύσει υπερβολικά υψηλή πίεση ώθησης, η ECM μπορεί να λάβει διορθωτικά μέτρα, όπως η προσαρμογή του απόβλητου ή η τροποποίηση της παράδοσης καυσίμου, για να αποφευχθεί η βλάβη του κινητήρα που προκαλείται από την υπερβολική πίεση του αέρα.

Αντίθετα, εάν ο αισθητήρας χάρτη ανιχνεύσει ανεπαρκή πίεση ώθησης, η ECM μπορεί να ρυθμίσει τις παραμέτρους για την αποκατάσταση των σωστών επιπέδων, εξασφαλίζοντας την κατάλληλη καύση και εξουσία.Ένας ελαττωματικός αισθητήρας χάρτη σε έναν υπερτροφοδοτούμενο ή υπερτροφοδοτούμενο κινητήρα μπορεί να οδηγήσει σε ασταθή επίπεδα ώθησης, προκαλώντας απρόβλεπτη επιτάχυνση, απώλεια ισχύος και αυξημένη κατανάλωση καυσίμου.Σε ακραίες περιπτώσεις, μπορεί ακόμη και να προκαλέσει προειδοποιητικά φώτα κινητήρα ή να θέσει το όχημα σε λειτουργία LIMP, περιορίζοντας την απόδοση για να αποτρέψει περαιτέρω ζημιές.Διατηρώντας τον αισθητήρα χάρτη σε καλή κατάσταση λειτουργίας, μπορείτε να διατηρήσετε την απόδοση, την αποδοτικότητα και τη μακροζωία της αναγκαστικής μηχανής επαγωγής τους, εξασφαλίζοντας μια ομαλότερη και ισχυρότερη οδηγική εμπειρία.

Έλεγχος συστήματος εξάτμισης καυσαερίων (EGR)

Ο αισθητήρας χάρτη παίζει επίσης ρόλο στη λειτουργία του συστήματος ανακύκλωσης καυσαερίων (EGR), το οποίο έχει σχεδιαστεί για να μειώνει τις εκπομπές μειώνοντας τις θερμοκρασίες καύσης.Το σύστημα EGR λειτουργεί επανεισαγωγή ενός τμήματος καυσαερίων πίσω στην πολλαπλή εισαγωγής, μειώνοντας το σχηματισμό οξειδίων αζώτου (NOX), τα οποία είναι επιβλαβείς ρύπους.Ο αισθητήρας χάρτη βοηθά στη ρύθμιση αυτής της διαδικασίας παρακολουθώντας την πίεση μέσα στην πολλαπλή εισαγωγής, επιτρέποντας στην ECM να ελέγχει τη λειτουργία της βαλβίδας EGR.Όταν το φορτίο του κινητήρα είναι χαμηλό, όπως κατά τη διάρκεια της σταθερής κρουαζιέρας ή του ρελαντί, η ECM, χρησιμοποιώντας δεδομένα από τον αισθητήρα χάρτη, ανοίγει τη βαλβίδα EGR για να επιτρέψει στην είσοδο των καυσαερίων.Αυτό βοηθά στην ψύξη των θερμοκρασιών καύσης και στη μείωση των εκπομπών.

Ωστόσο, όταν ο κινητήρας βρίσκεται υπό βαρύ φορτίο, η ECM κλείνει τη βαλβίδα EGR για να διασφαλιστεί ότι διατηρείται η μέγιστη ισχύς ισχύος.Εάν ο αισθητήρας χάρτη αποτύχει ή παρέχει εσφαλμένες αναγνώσεις, το σύστημα EGR μπορεί να μην λειτουργεί σωστά, οδηγώντας σε αύξηση των επιβλαβών εκπομπών, χτυπήματος κινητήρα και μειωμένη απόδοση καυσίμου.Τα συνηθισμένα συμπτώματα ενός δυσλειτουργικού συστήματος EGR λόγω ενός ελαττωματικού αισθητήρα χάρτη περιλαμβάνουν τραχύ ρελαντί, δισταγμό κατά την επιτάχυνση και φωτισμό φωτός ελέγχου.Η διασφάλιση ότι ο αισθητήρας χάρτη λειτουργεί σωστά βοηθά το όχημα να πληροί τα περιβαλλοντικά πρότυπα και παρέχει ομαλότερη και αποτελεσματικότερη λειτουργία κινητήρα.

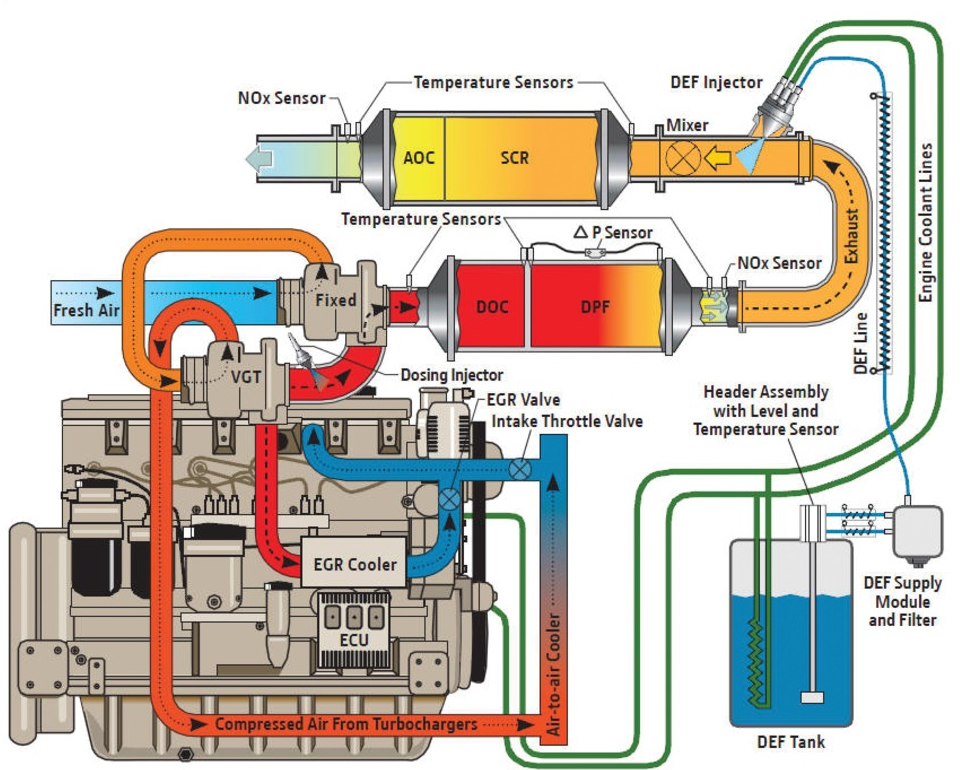

Εικόνα 13. Έλεγχος συστήματος εξάτμισης καυσαερίων (EGR)

Αυτόματο έλεγχο μετατόπισης κιβωτίου ταχυτήτων

Σε ορισμένα σύγχρονα οχήματα με ηλεκτρονικά ελεγχόμενα αυτόματα κιβώτια ταχυτήτων, ο αισθητήρας χάρτη βοηθά στον προσδιορισμό των βέλτιστων σημείων μετατόπισης και της ρύθμισης της πίεσης μετάδοσης.Με τη συνεχή παρακολούθηση της πίεσης του φορτίου κινητήρα και της πολλαπλής εισαγωγής, η ECM χρησιμοποιεί δεδομένα αισθητήρων χάρτη για να βελτιώσει τη λειτουργία χρονισμού και μετάδοσης μετατόπισης.Για παράδειγμα, κατά τη διάρκεια της ταχείας επιτάχυνσης, ο αισθητήρας του χάρτη ανιχνεύει αυξημένο φορτίο κινητήρα και σηματοδοτεί την ECM να καθυστερήσει τις μετατοπίσεις, επιτρέποντας στον κινητήρα να παραμείνει σε χαμηλότερη ταχύτητα για μέγιστη ισχύς.Κατά τη διάρκεια της κρουαζιέρας του φωτός, ο αισθητήρας χάρτη ανιχνεύει το χαμηλότερο φορτίο του κινητήρα, προτρέποντας το κιβώτιο ταχυτήτων να μετατοπίζεται νωρίτερα για καλύτερη απόδοση καυσίμου και ομαλότερη οδήγηση.Εάν ο αισθητήρας χάρτη δυσλειτουργεί, η μετάδοση μπορεί να παρουσιάσει ακατάλληλη συμπεριφορά μετατόπισης, όπως καθυστερημένες ή πρόωρες αλλαγές εργαλείων, τραχιά μετατόπιση ή ακόμα και ολισθαίνει μεταξύ των εργαλείων.Αυτά τα ζητήματα μπορούν να οδηγήσουν σε κακή άνεση οδήγησης, μειωμένη απόδοση καυσίμου και περιττή φθορά στα εξαρτήματα μετάδοσης.Ένας καλά λειτουργικός αισθητήρας χάρτη εξασφαλίζει ότι οι μετατοπίσεις των εργαλείων ανταποκρίνονται, ομαλές και κατάλληλα χρονομετρημένες για διαφορετικές συνθήκες οδήγησης, βελτιώνοντας τελικά τόσο την απόδοση των οχημάτων όσο και την εμπειρία του οδηγού.

Αντιστάθμιση ύψους για την απόδοση του κινητήρα

Ο αισθητήρας χάρτη παίζει επίσης ρόλο στην αντιστάθμιση υψομέτρου, επιτρέποντας στον κινητήρα να προσαρμοστεί σε διαφορετικές ατμοσφαιρικές πιέσεις σε διαφορετικά υψόμετρα.Καθώς ένα όχημα ανεβαίνει σε υψηλότερα υψόμετρα, η πίεση του αέρα γύρω από τον αέρα μειώνεται, επηρεάζοντας την ποσότητα οξυγόνου που διατίθεται για καύση.Χωρίς σωστή ρύθμιση, ο κινητήρας μπορεί να τρέχει πολύ πλούσιος σε υψηλά υψόμετρα, οδηγώντας σε υπερβολική κατανάλωση καυσίμου, κακή απόδοση και αυξημένες εκπομπές.Ο αισθητήρας χάρτη ανιχνεύει αυτές τις μεταβολές στην πίεση του αέρα και σηματοδοτεί την ECM για να τροποποιήσει ανάλογα την έγχυση καυσίμου, εξασφαλίζοντας ότι ο κινητήρας διατηρεί τη βέλτιστη απόδοση και απόδοση ανεξάρτητα από το υψόμετρο.Χωρίς αυτή την αντιστάθμιση, τα οχήματα που ταξιδεύουν σε ορεινές περιοχές ή περιοχές υψηλού υψομέτρου ενδέχεται να παρουσιάσουν υποτονική επιτάχυνση, τραχιά ρελαντί και κακή οικονομία καυσίμου.Ένας σωστά λειτουργικός αισθητήρας χάρτη εξασφαλίζει ότι ο κινητήρας μπορεί να προσαρμοστεί απρόσκοπτα στις αλλαγές του υψομέτρου, παρέχοντας μια συνεπής οδήγηση εμπειρία είτε σε επίπεδο θάλασσας είτε σε υπερυψωμένο έδαφος.

Παρακολούθηση αναλογίας αέρα καυσίμων για διαγνωστικούς σκοπούς

Εκτός από το ρόλο του στον έλεγχο του κινητήρα, ο αισθητήρας χάρτη είναι πολύτιμος για τη διάγνωση και την αντιμετώπιση προβλημάτων του συστήματος καυσίμων.Παρέχοντας δεδομένα πίεσης πολλαπλής εισαγωγής χρόνου, ο αισθητήρας χάρτη επιτρέπει στη μηχανική και τους ιδιοκτήτες οχημάτων να χρησιμοποιούν έναν σαρωτή OBD-II για να ανιχνεύσουν ανωμαλίες στο μείγμα αέρα καυσίμων.Ζητήματα όπως διαρροές κενού, δυσλειτουργία των εγχυτήρων καυσίμων ή φραγμένα φίλτρα αέρα μπορούν να οδηγήσουν σε εσφαλμένες αναγνώσεις πίεσης, επηρεάζοντας την απόδοση του κινητήρα.Με την ανάλυση των δεδομένων του αισθητήρα χάρτη, μπορείτε να διαγνώσετε και να επιλύσετε πιθανά προβλήματα προτού οδηγήσουν σε δαπανηρή ζημιά στον κινητήρα ή αναποτελεσματική λειτουργία.Η τακτική παρακολούθηση και συντήρηση του αισθητήρα χάρτη βοηθά να διασφαλιστεί ότι ο κινητήρας λειτουργεί ομαλά, μειώνει τις εκπομπές και παραμένει αποδοτική από καύσιμα, αποτρέποντας τις περιττές επισκευές και βελτιώνοντας τη συνολική αξιοπιστία των οχημάτων.

Πώς να διατηρήσετε έναν υγιή αισθητήρα χάρτη;

Επιθεωρήστε τακτικά τον αισθητήρα και τις συνδέσεις του

Με την πάροδο του χρόνου, ο αισθητήρας χάρτη και οι ηλεκτρικές συνδέσεις του μπορούν να υποφέρουν από φθορά, διάβρωση ή χαλαρές συνδέσεις, επηρεάζοντας την ικανότητά του να παρέχει ακριβείς αναγνώσεις.Δεδομένου ότι ο αισθητήρας χάρτη στέλνει δεδομένα πίεσης στη μονάδα ελέγχου του κινητήρα (ECM), οποιαδήποτε ελαττωματική καλωδίωση ή κακή επαφή μπορεί να οδηγήσει σε δισταγμό του κινητήρα, κακή επιτάχυνση και υψηλότερη κατανάλωση καυσίμου.Για να διατηρηθεί η απόδοση του αισθητήρα, είναι σημαντικό να ελέγξετε για τυχόν χαλαρή, κατεστραμμένη ή διαβρωμένη καλωδίωση.Εάν ο ηλεκτρικός σύνδεσμος του αισθητήρα είναι βρώμικο ή διαβρωμένο, ο καθαρισμός με ηλεκτρονικό καθαριστικό επαφής μπορεί να αποκαταστήσει τη σωστή μετάδοση σήματος.Η διασφάλιση ότι ο αισθητήρας είναι ασφαλώς τοποθετημένος και σωστά συνδεδεμένος βοηθά στην αποφυγή ξαφνικών αποτυχιών αισθητήρων ή προειδοποιητικών φώτων στον πίνακα ελέγχου.

Κρατήστε το φίλτρο αέρα καθαρό

Ένα βρώμικο ή φραγμένο φίλτρο αέρα μπορεί να προκαλέσει σκόνη, συντρίμμια και ρύπους για να εισέλθουν στην πολλαπλή εισαγωγής, η οποία μπορεί τελικά να επηρεάσει τον αισθητήρα χάρτη.Όταν ο αισθητήρας καλύπτεται από καταθέσεις βρωμιάς ή άνθρακα, μπορεί να παρέχει ανακριβείς αναγνώσεις πίεσης, προκαλώντας το ECM να υπολογίσει εσφαλμένα το μείγμα καυσίμων αέρα.Αυτό μπορεί να οδηγήσει σε τραχιά ρελαντί, δισταγμό κινητήρα ή αυξημένη κατανάλωση καυσίμου.Η αντικατάσταση του φίλτρου αέρα σε τακτικά διαστήματα εξυπηρέτησης εμποδίζει τους μολυσματικούς παράγοντες να φτάσουν στον αισθητήρα χάρτη.Ένα φίλτρο καθαρού αέρα επιτρέπει στον κινητήρα να αναπνέει σωστά, εξασφαλίζοντας ότι ο αισθητήρας χάρτη λαμβάνει ακριβή δεδομένα πίεσης αέρα για ακριβή διαχείριση καυσίμων.Η διατήρηση του φίλτρου αέρα σε καλή κατάσταση επεκτείνει τη διάρκεια ζωής του αισθητήρα χάρτη και βελτιώνει τη συνολική απόδοση του κινητήρα.

Επιθεωρήστε και διατηρήστε τις γραμμές κενού

Ο αισθητήρας χάρτη βασίζεται στους σωλήνες κενού για τη σωστή μέτρηση της πίεσης πολλαπλής εισαγωγής.Εάν αυτοί οι εύκαμπτοι σωλήνες αναπτύξουν ρωγμές, διαρροές ή μπλοκαρίσματα, ο αισθητήρας μπορεί να λάβει ψευδείς μετρήσεις πίεσης, προκαλώντας λανθασμένη παράδοση καυσίμου.Αυτό μπορεί να οδηγήσει σε απώλεια ισχύος του κινητήρα, παύση και κακή απόκριση γκαζιού.Για να διατηρηθούν ακριβείς μετρήσεις αισθητήρων, είναι σημαντικό να επιθεωρήσετε τακτικά τους σωλήνες κενού για σημάδια φθοράς, χαλαρά εξαρτήματα ή διαρροές.Ένας απλός τρόπος για να ανιχνεύσετε διαρροές κενού είναι να ακούσετε τους ήχους του κινητήρα στον κόλπο του κινητήρα.Εάν ένας εύκαμπτος σωλήνας κενού διαπιστωθεί ότι έχει υποστεί ζημιά ή χαλαρά, η αντικατάσταση ή η επανασύνδεση του μπορεί να αποτρέψει τις διαταραχές της ροής αέρα και να εξασφαλίσει σωστά τις λειτουργίες του αισθητήρα χάρτη.

Χρησιμοποιήστε καύσιμα υψηλής ποιότητας

Τα καύσιμα φτωχής ποιότητας μπορούν να προκαλέσουν αποθέσεις άνθρακα και συσσώρευση υπολειμμάτων μέσα στον κινητήρα, η οποία ενδέχεται τελικά να επηρεάσει την ακρίβεια του αισθητήρα του χάρτη.Όταν τα πρόσθετα καυσίμου, οι μολυσματικές ουσίες ή τα άκαυλα καύσιμα που συσσωρεύονται στο σύστημα εισαγωγής, μπορούν να μειώσουν την ευαισθησία των αισθητήρων και να προκαλέσουν εσφαλμένες αναγνώσεις πίεσης αέρα.Αυτό μπορεί να οδηγήσει σε κακομεταχείριση κινητήρα, μαύρο καπνό από την εξάτμιση και κακή οικονομία καυσίμου.Η χρήση καυσίμων υψηλής ποιότητας με ιδιότητες καθαρισμού βοηθά στην πρόληψη ανεπιθύμητης συσσώρευσης υπολειμμάτων, διατηρώντας το σύστημα εισαγωγής και τον αισθητήρα χάρτη καθαρή.Τα καθαριστικά συστήματος καυσίμων ή τα πρόσθετα μπορούν επίσης να βοηθήσουν στη διάλυση των αποθέσεων άνθρακα, στη βελτίωση τόσο της απόδοσης του κινητήρα όσο και του αισθητήρα.Η σταθερή χρήση καυσίμου καλύτερης ποιότητας εξασφαλίζει μεγαλύτερη διάρκεια ζωής του αισθητήρα και πιο σταθερή λειτουργία κινητήρα.

Κρατήστε τον αισθητήρα απαλλαγμένο από βρωμιά, λάδι και υγρασία

Δεδομένου ότι ο αισθητήρας χάρτη βρίσκεται κοντά στον κινητήρα, μπορεί να εκτεθεί σε ατμούς πετρελαίου, βρωμιά και υγρασία, η οποία μπορεί να οδηγήσει σε μόλυνση ή διάβρωση αισθητήρων.Εάν ο αισθητήρας είναι επικαλυμμένος με λάδι ή βρωμιά, μπορεί να αρχίσει να στέλνει εσφαλμένα σήματα στην ECM, με αποτέλεσμα την κακή επιτάχυνση, την υψηλή κατανάλωση καυσίμου και τις πιθανές προειδοποιήσεις φωτός ελέγχου του κινητήρα.Για να προστατεύσετε τον αισθητήρα, είναι σημαντικό να διατηρηθεί ο κόλπος του κινητήρα και να διορθώσετε τυχόν διαρροές λαδιού που θα μπορούσαν να μολύνουν τον αισθητήρα χάρτη.Εάν είναι απαραίτητο, ο αισθητήρας μπορεί να καθαριστεί απαλά χρησιμοποιώντας καθαριστικό αισθητήρα ροής μάζας ή ηλεκτρονικό καθαριστικό επαφής για να απομακρυνθεί οι ενσωματωμένοι μολυντές και να αποκαταστήσουν ακριβείς αναγνώσεις πίεσης.

Χρησιμοποιήστε εξαρτήματα OEM κατά την αντικατάσταση του αισθητήρα χάρτη

Κατά την αντικατάσταση ενός ελαττωματικού αισθητήρα χάρτη, είναι πάντα καλύτερο να χρησιμοποιείτε εξαρτήματα OEM (κατασκευαστής αρχικού εξοπλισμού).Οι αισθητήρες OEM σχεδιάζονται ειδικά για τη δημιουργία και το μοντέλο του οχήματος, εξασφαλίζοντας ακριβείς αναγνώσεις πίεσης, συμβατότητα και μακροπρόθεσμη αξιοπιστία.Οι αισθητήρες μετά την αγορά μπορεί να είναι φθηνότεροι, αλλά συχνά δεν διαθέτουν το ίδιο επίπεδο ακρίβειας με τα μέρη του OEM.Η χρήση ενός αισθητήρα χαμηλής ποιότητας ή ασυμβίβαστου αισθητήρα μπορεί να οδηγήσει σε εσφαλμένα δεδομένα πίεσης αέρα, οδηγώντας σε εσφαλμένες πυρκαγιές, κακή απόκριση γκαζιού και αυξημένη χρήση καυσίμου.Η επένδυση σε έναν αισθητήρα OEM υψηλής ποιότητας εμποδίζει αυτά τα ζητήματα και διασφαλίζει ότι το σύστημα ελέγχου του κινητήρα λειτουργεί σωστά.

Αντιμετωπίστε αμέσως τα ζητήματα απόδοσης

Εάν ένα όχημα αρχίσει να εμφανίζει σημάδια κακής απόδοσης, όπως δισταγμός, παύση ή υπερβολική κατανάλωση καυσίμου, είναι σημαντικό να ελέγξετε αμέσως τον αισθητήρα χάρτη.Η παραβίαση των σημείων έγκαιρης προειδοποίησης μπορεί να οδηγήσει σε επιδείνωση των προβλημάτων του κινητήρα και δαπανηρές επισκευές.Η χρήση ενός σαρωτή OBD-II για να ελέγξετε για κωδικούς προβλημάτων που σχετίζονται με τον αισθητήρα χάρτη μπορεί να βοηθήσει στη διάγνωση των προβλημάτων γρήγορα.Εάν εντοπιστεί πρόβλημα, η αντιμετώπιση του το συντομότερο δυνατό μπορεί να αποτρέψει περαιτέρω ζημιές και να διατηρηθεί ο κινητήρας να λειτουργεί ομαλά και αποτελεσματικά.Η τακτική παρακολούθηση της απόδοσης του κινητήρα βοηθά στην ανίχνευση των προβλημάτων του αισθητήρα νωρίς, μειώνοντας τον κίνδυνο απροσδόκητων καταστροφών.

Σύναψη

Ο αισθητήρας χάρτη παίζει ρόλο στη διατήρηση αποτελεσματικά τον κινητήρα ενός αυτοκινήτου, επηρεάζοντας τη χρήση καυσίμου και τον τρόπο καθαρής λειτουργίας του κινητήρα.Στέλνει σημαντικά δεδομένα πίεσης αέρα στο σύστημα ελέγχου του κινητήρα, το οποίο χρησιμοποιεί αυτά τα δεδομένα για να ρυθμίσει το καύσιμο και το χρονισμό.Εάν ο αισθητήρας χάρτη δεν λειτουργεί σωστά, μπορεί να προκαλέσει προβλήματα κινητήρα, όπως κακή απόδοση, υψηλότερη χρήση καυσίμων και περισσότερη ρύπανση.Η διατήρηση του αισθητήρα του χάρτη σε καλή κατάσταση μέσω των τακτικών ελέγχων και η αντιμετώπιση οποιωνδήποτε ζητημάτων βοηθά γρήγορα να διατηρηθεί ο κινητήρας σε άριστη κατάσταση.Η κατανόηση του ρόλου του αισθητήρα του χάρτη και η διατήρηση του σωστά οδηγεί σε καλύτερη απόδοση του κινητήρα, εξοικονόμηση καυσίμων και ομαλότερη οδηγική εμπειρία.
