Ολοκληρωμένος οδηγός για τον μικροελεγκτή ATMEGA328P: Χαρακτηριστικά, αρχιτεκτονική, pinout και εφαρμογές

Αυτός ο οδηγός εξηγεί όλα όσα πρέπει να γνωρίζετε για το μικροελεγκτή ATMEGA328P, ένα μικρό αλλά ισχυρό τσιπ που χρησιμοποιείται σε πολλά ηλεκτρονικά.Θα μάθετε τι κάνει, πώς λειτουργεί, πώς να το συνδέσετε και πού χρησιμοποιείται.Είτε κάνετε ένα σχολικό έργο, δημιουργώντας ένα ρομπότ ή χρησιμοποιώντας ένα συμβούλιο Arduino, αυτός ο οδηγός θα σας βοηθήσει να καταλάβετε γιατί το ATMEGA328P είναι μια τόσο δημοφιλής επιλογή στα ηλεκτρονικά.

Κατάλογος

Επισκόπηση του μικροελεγκτή ATMEGA328P

Ο Atmega328p, που κατασκευάζεται από την τεχνολογία μικροτσίπ, είναι ένας μικροελεγκτής 8-bit από την οικογένεια AVR.Είναι γνωστό για την εξισορρόπηση της ταχύτητας και της απόδοσης ενέργειας, ειδικά σε συσκευές με μπαταρία.Τρέχει σε μια αρχιτεκτονική RISC (μειωμένη πληροφορία υπολογιστών) και είναι κατασκευασμένη με τη χρήση τεχνολογίας CMOS, η οποία συμβάλλει στη μείωση της χρήσης ενέργειας ενώ εξακολουθεί να υποστηρίζει γρήγορη επεξεργασία.Οι περισσότερες οδηγίες ολοκληρώνονται σε έναν μόνο κύκλο ρολογιού, επιτρέποντας στο τσιπ να παραδώσει έως και 1 MIPS ανά MHz.Αυτή η αποτελεσματικότητα είναι ένας βασικός λόγος για τον οποίο το ATMEGA328P χρησιμοποιείται συχνά σε συστήματα χαμηλής ισχύος που εξακολουθούν να απαιτούν αξιόπιστη απόδοση.

Με χαρακτηριστικά όπως η αναλογική προς ψηφιακή μετατροπή, η σειριακή επικοινωνία (USART, SPI, I²C) και η διακοπή της υποστήριξης, το τσιπ ταιριάζει καλά σε όλα, από τα απλά gadgets έως τους πιο πολύπλοκους βιομηχανικούς ελεγκτές.Τρέχει έως και 20 MHz και λειτουργεί σε εύρος τάσης από 1,8V έως 5,5V, καθιστώντας το ευέλικτο σε πολλές ρυθμίσεις υλικού.Η μνήμη περιλαμβάνει 32 kb flash, 1 kb eeprom και 2 kb SRAM, αρκετά για να χειριστεί πολύπλοκες αλγόριθμους και δεδομένα.Περιλαμβάνει επίσης ενσωματωμένα περιφερειακά όπως χρονοδιακόπτες, χρονοδιακόπτη φύλαξης και μετρητές, οι οποίοι βελτιώνουν την αξιοπιστία του συστήματος.Μία από τις πιο αναγνωρίσιμες χρήσεις του είναι στο διοικητικό συμβούλιο του Arduino UNO.Η ικανότητά του να κλιμακώνεται από τα πρωτότυπα έως τα τελικά προϊόντα το καθιστά ένα σταθερό θεμέλιο για ένα ευρύ φάσμα ενσωματωμένων εφαρμογών.

Χαρακτηριστικά και απόδοση Atmega328p

Το ATMEGA328P είναι χτισμένο σε μια συμπαγή αλλά ισχυρή μειωμένη αρχιτεκτονική υπολογιστών (RISC), υποστηρίζοντας 131 ξεχωριστές οδηγίες.Η πλειοψηφία αυτών των οδηγιών εκτελείται σε έναν μόνο κύκλο ρολογιού, επιτρέποντας στον μικροελεγκτή να επιτύχει επίπεδα απόδοσης έως και 16 εκατομμυρίων οδηγιών ανά δευτερόλεπτο (MIPS) όταν λειτουργεί με ταχύτητα ρολογιού 16 MHz.Αυτή η υψηλή απόδοση καθιστά το ATMEGA328P κατάλληλο για την απαιτούμενη ταχύτητα επεξεργασίας και χαμηλή κατανάλωση ενέργειας.Στον πυρήνα των δυνατοτήτων επεξεργασίας του είναι 32 καταχωρητές 8-bit γενικών χρήσεων, οι οποίοι συνδέονται άμεσα με την αριθμητική μονάδα λογικής (ALU), επιτρέποντας ταχύτερους και πιο ευέλικτους χειρισμούς δεδομένων.Το ATMEGA328P περιλαμβάνει έναν πολλαπλασιαστή υλικού δύο κύκλων, βελτιώνοντας την απόδοση για αριθμητικές λειτουργίες για εφαρμογές που περιλαμβάνουν επεξεργασία σήματος, συστήματα ελέγχου και χειρισμό δεδομένων αισθητήρων.Ο μικροελεγκτής λειτουργεί σε στατική λειτουργία, επιτρέποντάς του να διατηρεί σταθερή απόδοση σε ένα ευρύ φάσμα συνθηκών λειτουργίας, συμπεριλαμβανομένων των ποικίλων επιπέδων δραστηριότητας του συστήματος.Αυτή η σταθερότητα είναι πολύτιμη σε ενσωματωμένα συστήματα, όπου οι καταστάσεις ισχύος και τα φορτία εργασιών μπορούν να κυμαίνονται δυναμικά.

Η αρχιτεκτονική μνήμης του ATMEGA328P έχει σχεδιαστεί για να υποστηρίζει αποτελεσματικά τόσο την αποθήκευση κώδικα όσο και τον χειρισμό δεδομένων χρόνου εκτέλεσης.Περιλαμβάνει 32 kb προγραμματιζόμενης μνήμης flash στο σύστημα, η οποία επιτρέπει την αυτοπροχώρηση μέσω του ενσωματωμένου bootloader και υποστηρίζει έως και 10.000 κύκλους εγγραφής.Αυτή η λειτουργία επιτρέπει την πραγματοποίηση ενημερώσεων υλικολογισμικού απευθείας στη συσκευή χωρίς την ανάγκη φυσικής αφαίρεσης ή εξωτερικών εργαλείων προγραμματισμού.Ο μικροελεγκτής παρέχει 1 kb EEPROM, προσφέροντας έως και 100.000 κύκλους εγγραφής/διαγραφής, καθιστώντας το ιδανικό για την αποθήκευση μη πτητικών δεδομένων διαμόρφωσης ή ρυθμίσεων που πρέπει να καθορίζονται από το χρήστη που πρέπει να επιμείνουν μεταξύ των κύκλων ισχύος.Συμπληρώνοντας αυτό είναι 2 KB του SRAM, το οποίο χειρίζεται προσωρινά δεδομένα όπως μεταβλητές, στοίβες και buffer κατά τη διάρκεια της επεξεργασίας.

Για να εξασφαλιστεί η ασφαλής και ευέλικτη ανάπτυξη, το ATMEGA328P ενσωματώνει αρκετά χρήσιμα χαρακτηριστικά ασφαλείας.Αυτά περιλαμβάνουν τμήματα κλειδωμένων εκκίνησης για την πρόληψη της μη εξουσιοδοτημένης τροποποίησης κώδικα, των δυνατοτήτων ανάγνωσης-ενωμένων-ενωμένων σε μνήμη flash για αποτελεσματικές ενημερώσεις υλικολογισμικού και ένα bootloader on-chip που επιτρέπει την εγκατάσταση ή τις αναβαθμίσεις του υλικολογισμικού μέσω τυπικών σειριακών διεπαφών, εξαλείφοντας την ανάγκη για εξειδικευμένους εξωτερικούς προγραμματιστές.Για ακριβείς εργασίες χρονισμού και προγραμματισμού, ο μικροελεγκτής διαθέτει ένα ισχυρό σύστημα χρονομετρητών υλικού: δύο χρονομετρητές 8-bit και ένα χρονοδιακόπτη 16-bit, το καθένα εξοπλισμένο με χαρακτηριστικά σύγκρισης και σύλληψης.Αυτοί οι χρονομετρητές είναι σημαντικοί για τη δημιουργία ακριβών σημάτων διαμόρφωσης πλάτους παλμού (PWM), χρονισμού εκτέλεσης συμβάντων και διαχείρισης προγραμματισμένων εργασιών.Τέτοιες δυνατότητες είναι πολύτιμες σε εφαρμογές όπως ο έλεγχος του κινητήρα, η παραγωγή σήματος και τα πρωτόκολλα επικοινωνίας.

ATMEGA328P Μικροελεγκτή PIN

Το μικροελεγκτή ATMEGA328P διατίθεται σε δύο πρωταρχικές διαμορφώσεις PIN, οι οποίες ποικίλλουν ανάλογα με τον τύπο συσκευασίας.Αυτές οι διαμορφώσεις περιλαμβάνουν το TQFP (Λεπτό quad flat πακέτο) και το Mlf (Micro Lead Frame), επίσης γνωστό ως QFN (Quad Flat No-Lead), και τα δύο από τα χαρακτηριστικά 32 καρφίτσες.Και οι δύο εκδόσεις χρησιμοποιούν μια διάταξη 32 ακίδων, αλλά είναι φυσικά διαφορετικές σε μορφή παράγοντα.Η εσωτερική λειτουργικότητα των ακίδων παραμένει συνεπής σε αυτά τα πακέτα, με ταυτόσημες αναθέσεις σήματος και αρίθμηση.

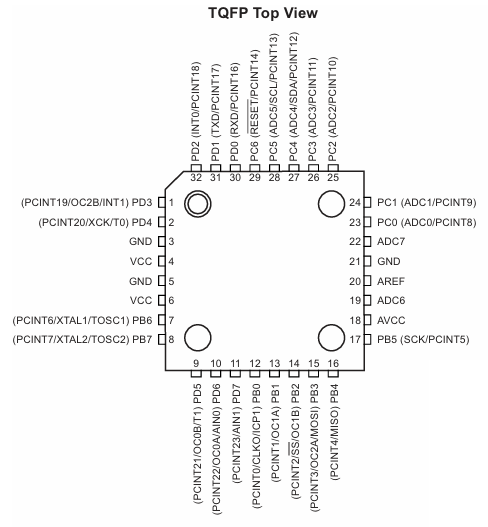

Εικόνα 2. atmega328p tqfp pinout

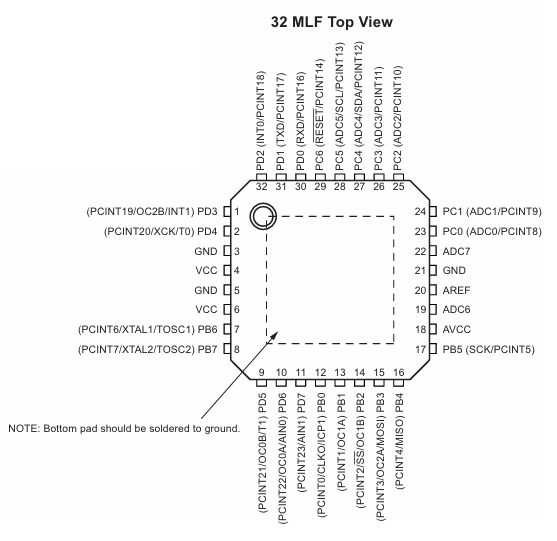

Εικόνα 3. ATMEGA328P MLF PINOUT

Περιγραφές PIN

VCC

Παρέχει ψηφιακή ενέργεια στο τσιπ.

ΑΕΔ

Συνδέεται με το έδαφος.

Θύρα Β (PB7: 0) - XTAL1, XTAL2, TOSC1, TOSC2

Η θύρα Β είναι μια θύρα εισόδου/εξόδου 8-bit με εσωτερικές αντιστάσεις έλξης (ενεργοποιημένη μεμονωμένα ανά ακροδέκτη).Μπορεί να πηγαίνει και να βυθιστεί ρεύμα με ισορροπημένη δύναμη κίνησης.Όταν χρησιμοποιείται ως είσοδος και τράβηξε χαμηλά εξωτερικά, οι πηγές θύρας τρέχουσες εάν είναι ενεργοποιημένα τα pull-ups.Κατά τη διάρκεια μιας επαναφοράς, οι ακροδέκτες θύρας Β μπαίνουν σε λειτουργία υψηλής Impedance (Tri-State), ανεξάρτητα από την κατάσταση του ρολογιού.Τα PB6 και PB7 μπορούν να χρησιμοποιηθούν για λειτουργίες ταλαντωτή με βάση τις ρυθμίσεις ασφαλειών ρολογιών.Όταν χρησιμοποιείτε τον εσωτερικό ταλαντωτή RC και ενεργοποιώντας το ασύγχρονο χρονοδιακόπτη/counter2 (μέσω του bit AS2), τα PB6 και PB7 δρουν ως TOSC1 και TOSC2.

Θύρα C (PC5: 0)

Η θύρα C είναι μια αμφίδρομη θύρα I/O 7-bit με εσωτερικά pull-ups (επιλέξιμη ανά ακροδέκτη).Οι καρφίτσες έχουν ισχυρά, ισορροπημένα χαρακτηριστικά κίνησης.Εάν ένας πείρος τραβιέται χαμηλά εξωτερικά και το pull-up είναι ενεργοποιημένο, πηγαίνει ρεύματα.Κατά τη διάρκεια της επαναφοράς, οι καρφίτσες εισέρχονται στη λειτουργία Tri-State.

PC6 / επαναφορά

Το PC6 λειτουργεί είτε ως γενικός ακροδέκτης εισόδου είτε ως πείρος επαναφοράς.Εάν η ασφάλεια RSTDISBL δεν έχει προγραμματιστεί, το PC6 λειτουργεί ως είσοδος επαναφοράς.Ένα χαμηλό σήμα που διαρκεί περισσότερο από μια καθορισμένη ελάχιστη διάρκεια ενεργοποιεί μια επαναφορά (ακόμη και χωρίς ρολόι λειτουργίας).Εάν προγραμματιστεί η ασφάλεια, ο πείρος χρησιμοποιείται ως κανονική είσοδος.

Θύρα D (PD7: 0)

Η θύρα D είναι μια αμφίδρομη θύρα 8-bit, επίσης με επιλέξιμες αντιστάσεις pull-up και ισορροπημένη ισχύ εξόδου.Όπως και οι άλλες θύρες, πηγαίνει ρεύματα όταν τραβήχτηκε εξωτερικά χαμηλά (εάν είναι ενεργοποιημένα τα pull-ups) και εισέρχεται στη λειτουργία Tri-State κατά τη διάρκεια της επαναφοράς.

AVCC

Η AVCC εξουσιάζει τον μετατροπέα αναλογικού προς ψηφιακό (ADC), PC3: 0 και ADC κανάλια 6 και 7. Θα πρέπει να συνδεθεί με το VCC, ακόμη και αν δεν χρησιμοποιείται το ADC.Όταν χρησιμοποιείτε το ADC, συνδέστε το AVCC σε VCC μέσω φίλτρου χαμηλής διέλευσης.Σημειώστε ότι το PINS PC6 -PC4 εξακολουθεί να χρησιμοποιεί ψηφιακό VCC.

Είναι

Αυτή είναι η αναλογική είσοδος τάσης αναφοράς για το ADC.

ADC7: 6 (TQFP και QFN/MLF Packages μόνο)

Στις εκδόσεις πακέτων TQFP και QFN/MLF, αυτές οι ακίδες χρησιμεύουν ως αναλογικές εισόδους για το ADC.Τροφοδοτούνται μέσω της αναλογικής τάσης και της λειτουργίας ως κανάλια ανάλυσης 10-bit.

Τα ηλεκτρικά χαρακτηριστικά του μικροελεγκτή ATMEGA328P

Παραμέτρους	Min.	Τύπος.	Μέγιστο.	Μονάδα
Θερμοκρασία λειτουργίας	-55		125	° C
Θερμοκρασία αποθήκευσης	-65		150	° C
Τάση σε οποιοδήποτε πείρο εκτός από την επαναφορά σε σχέση με το έδαφος	-0,5		VCC + 0,5	V
Τάση για επαναφορά σε σχέση με το έδαφος	-0,5		+13.0	V
Μέγιστη τάση λειτουργίας		6.0		V
Ρεύμα DC ανά καρφίτσα εισόδου/εξόδου		40.0		α
DC ρεύμα VCC και καρφίτσες GND		200.0		α
Ρεύμα έγχυσης στο VCC = 0V			± 5.0	α
Ρεύμα έγχυσης στο VCC = 5V			± 1,0	α

Αρχιτεκτονική και εσωτερικά μπλοκ Atmega328p

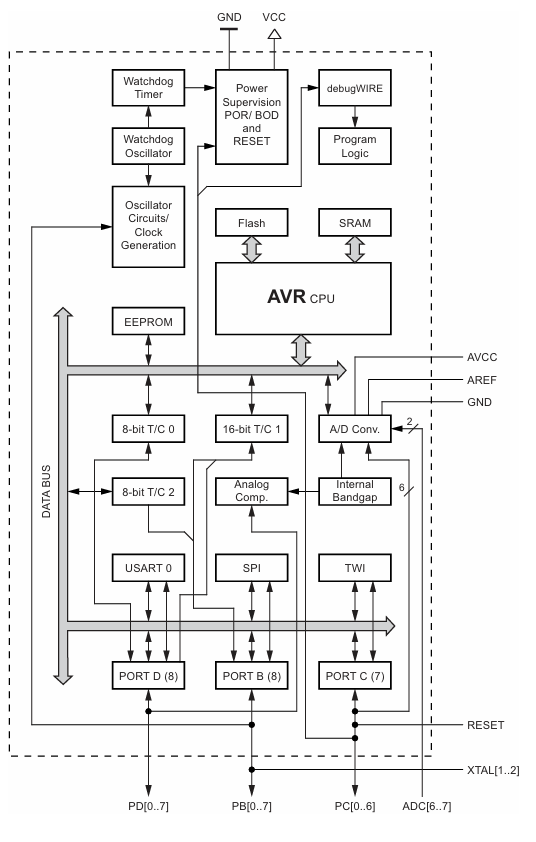

Εικόνα 4. Αρχιτεκτονική και εσωτερικά μπλοκ ATMEGA328P

Στην καρδιά του Atmega328p είναι ένα Πυρήνας CPU AVR, η οποία συνδέει 32 καταχωρητές γενικής χρήσης απευθείας στο Αριθμητική μονάδα λογικής (ALU).Αυτή η αρχιτεκτονική επιτρέπει στην πρόσβαση σε δύο καταχωρητές εντός ενός μόνο κύκλου ρολογιού, βελτιώνοντας την ταχύτητα εκτέλεσης και τη συνολική αποτελεσματικότητα του μικροελεγκτή.Η CPU βρίσκεται κεντρικά στο σύστημα και συνδέεται με διάφορα μπλοκ μνήμης και περιφερειακές μονάδες μέσω ενός εσωτερικού δίαυλου δεδομένων, όπως φαίνεται στο διάγραμμα.Το σύστημα μνήμης περιλαμβάνει τρεις κύριους τύπους.Η μνήμη flash, με χωρητικότητα 32 kb, αποθηκεύει το υλικολογισμικό και υποστηρίζει την αυτοπροργαμία για ενημερώσεις στο πεδίο. Έκπολος, μέγεθος σε 1 kb, διατηρεί δεδομένα ακόμη και όταν χάνεται η ισχύς, καθιστώντας το ιδανικό για την αποθήκευση επίμονων διαμορφώσεων.Το SRAM, με 2 KB του χώρου, χρησιμεύει ως προσωρινή μνήμη εργασίας της MCU, επιτρέποντας την επεξεργασία δεδομένων κατά τη διάρκεια των ενεργών λειτουργιών.Και οι τρεις τύποι μνήμης χαρτογραφούνται στον εσωτερικό δίαυλο δεδομένων του συστήματος, εξασφαλίζοντας γρήγορη πρόσβαση και επικοινωνία με την CPU.

Το ATMEGA328P ενσωματώνει διάφορα περιφερειακά που επεκτείνουν τη λειτουργικότητά του.Περιλαμβάνει δύο χρονομετρητές 8-bit (T/C0 και T/C2) και ένα χρονοδιακόπτη 16-bit (T/C1), οι οποίοι χρησιμοποιούνται για ακριβή χρονική διακίνηση, διαμόρφωση πλάτους παλμού (PWM) και καταμέτρηση συμβάντων.Ο μετατροπέας αναλογικού προς ψηφιακό (ADC) παρέχει οκτώ κανάλια εισόδου και ανάλυση 10-bit, προσφέροντας ακριβή δειγματοληψία αναλογικών σημάτων από αισθητήρες ή εξωτερικές εισόδους.Μια εσωτερική αναφορά BandGAP και μια αναλογία αναλογικών αναφορών σταθερής τάσης συγκριτή και αναλογικές συγκρίσεις σήματος.Οι δυνατότητες επικοινωνίας είναι ισχυρές, με τρία κλειδί διεπαφές: Δαπανώ για σειριακή επικοινωνία, Κηλίδα για συγχρονισμό δεδομένων υψηλής ταχύτητας και Τίμου (επίσης γνωστή ως I²C) για τη σύνδεση με εξωτερικά περιφερειακά σε δύο καλώδια.Αυτές οι ενότητες συνδέονται στενά με τις θύρες εισόδου/εξόδου (θύρα Β και θύρα C), δίνοντας ευελιξία στο σχεδιασμό του συστήματος.Το διάγραμμα μπλοκ απεικονίζει σαφώς αυτές τις διασυνδέσεις, δείχνοντας πώς ρέει τα δεδομένα μεταξύ των περιφερειακών και του πυρήνα AVR.

Για να εξασφαλιστεί η σταθερότητα του συστήματος, περιλαμβάνεται ένας χρονομετρητής φύλαξης, λειτουργώντας με το δικό του ταλαντωτή για να επαναφέρει τον μικροελεγκτή εάν το λογισμικό δεν ανταποκρίνεται.Αυτό είναι σημαντικό σε ενσωματωμένα συστήματα που πρέπει να λειτουργούν χωρίς επιτήρηση για μεγάλες χρονικές περιόδους.Το σύστημα διακοπής ενισχύει την ανταπόκριση επιτρέποντας άμεσες αντιδράσεις τόσο σε εσωτερικά συμβάντα (όπως υπερχείλιση χρονοδιακόπτη ή μετατροπές ADC) όσο και εξωτερικές εισόδους (όπως οι αλλαγές του PIN).Η διαχείριση ενέργειας είναι μια άλλη βασική δύναμη του ATMEGA328P.Ο μικροελεγκτής υποστηρίζει πολλαπλές λειτουργίες ύπνου που μειώνουν την κατανάλωση ενέργειας απενεργοποιώντας τις μη χρησιμοποιούμενες μονάδες διατηρώντας παράλληλα τις απαραίτητες καταστάσεις του συστήματος.Χαρακτηριστικά Επαναφορά ισχύος (POR) και Ανίχνευση καφέ (BOD) Βοηθήστε στη διατήρηση της αξιόπιστης λειτουργίας κατά την εκκίνηση και κάτω από τις κυμαινόμενες συνθήκες τάσης.Η παραγωγή ρολογιού αντιμετωπίζεται είτε μέσω εσωτερικών ταλαντωτών είτε εξωτερικών κρυστάλλων που συνδέονται μέσω ακίδων XTAL, παρέχοντας ευελιξία στην εξισορρόπηση της απόδοσης με ενεργειακή απόδοση.Το ATMEGA328P είναι ένας καλά ενσωματωμένος μικροελεγκτής με μια απλοποιημένη εσωτερική αρχιτεκτονική που συνδυάζει την αποτελεσματική διαχείριση της μνήμης, την πλούσια περιφερειακή υποστήριξη και τα προηγμένα χαρακτηριστικά εξοικονόμησης ενέργειας.

Σύγκριση με άλλους μικροελεγκτές AVR

Συσκευή	Λάμψη	Έκπολος	ΕΜΒΟΛΟ	Μέγεθος διάνυσμα διακοπής
Atmega328p	32 kb	1 kb	2 kb	2 λέξεις οδηγιών/διάνυσμα
Atmega48a	4 kb	256 β	512 β	1 λέξη εντολής/διάνυσμα
Atmega48pa	4 kb	256 β	512 β	1 λέξη εντολής/διάνυσμα
Atmega88a	8 kb	512 β	1 kb	1 λέξη εντολής/διάνυσμα
Atmega88pa	8 kb	512 β	1 kb	1 λέξη εντολής/διάνυσμα
Atmega168a	16 kb	512 β	1 kb	2 λέξεις οδηγιών/διάνυσμα
Atmega168pa	16 kb	512 β	1 kb	2 λέξεις οδηγιών/διάνυσμα
Atmega328	32 kb	1 kb	2 kb	2 λέξεις οδηγιών/διάνυσμα

Εφαρμογές μικροελεγκτών ATMEGA328P

Συστήματα ελέγχου βιομηχανικού εξοπλισμού

Το ATMEGA328P είναι μια δημοφιλής επιλογή στα εργοστάσια και σε άλλα βιομηχανικά περιβάλλοντα όπου τα μηχανήματα πρέπει να ελέγχονται αυτόματα.Λειτουργεί σαν ένας μικρός εγκέφαλος που βοηθά τα μηχανήματα να ακολουθούν συγκεκριμένες οδηγίες.Για παράδειγμα, μπορεί να διαβάσει δεδομένα από αισθητήρες όπως αισθητήρες θερμοκρασίας ή ανιχνευτές κίνησης και στη συνέχεια να λαμβάνει αποφάσεις, όπως η ενεργοποίηση ενός κινητήρα ή το άνοιγμα μιας βαλβίδας.Επειδή το τσιπ μπορεί να χειριστεί πολλές συνδέσεις εισόδου και εξόδου, μπορεί να ελέγξει διάφορα μέρη ενός συστήματος ταυτόχρονα.Λειτουργεί επίσης καλά με τους χρονομετρητές, οπότε οι ενέργειες μπορούν να συμβούν ακριβώς την κατάλληλη στιγμή.Αυτό είναι σημαντικό σε μέρη όπως οι γραμμές συναρμολόγησης, όπου τα μηχανήματα πρέπει να κινούνται και να σταματήσουν ακριβώς.Είναι επίσης αρκετά ισχυρό για να εργαστεί σε μέρη όπου μπορεί να υπάρχει πολύ ηλεκτρικός θόρυβος ή θερμότητα, οι οποίες είναι κοινές σε βιομηχανικά περιβάλλοντα.

Μονάδες ελέγχου κινητήρα

Το ATMEGA328P είναι εξαιρετικό στον έλεγχο των κινητήρων, οι οποίοι χρησιμοποιούνται σε πολλά σύγχρονα μηχανήματα και gadgets.Είτε περιστρέφει τους τροχούς ενός ρομπότ, μετακινώντας τα χέρια ενός drone, είτε τροφοδοτώντας έναν μεταφορικό ιμάντα, αυτό το τσιπ μπορεί να κάνει τη δουλειά.Μπορεί να ελέγξει πόσο γρήγορα ο κινητήρας περιστρέφεται, ποια κατεύθυνση γυρίζει, ακόμα και να τον σταματήσει ομαλά.Αυτό είναι δυνατό επειδή το τσιπ έχει κάτι που ονομάζεται διαμόρφωση πλάτους παλμού.Σκεφτείτε το σαν να μετατρέψετε ένα ελαφρύ dimmer πάνω και κάτω πολύ γρήγορα για να αλλάξετε τη φωτεινότητα.Το ATMEGA328P χρησιμοποιεί μια παρόμοια ιδέα για να ελέγξει πόση ισχύς πηγαίνει στον κινητήρα.Αυτό επιτρέπει τις ομαλές αλλαγές ταχύτητας και τον καλύτερο έλεγχο της κίνησης.Είναι ένας βασικός λόγος για τον οποίο αυτό το τσιπ είναι τόσο συνηθισμένο σε ρομποτικά έργα και αυτόματα μηχανήματα.

ΕΛΕΓΧΟΣ ΕΛΕΓΧΟΥ ΕΙΝΑΙ ΕΛΕΓΧΟΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ ΔΙΚΑΙΩΜΑΤΟΣ (SMPS)

Το ATMEGA328P χρησιμοποιείται επίσης για τον έλεγχο της ηλεκτρικής ενέργειας μέσα στις συσκευές.Στη σύγχρονη ηλεκτρονική, είναι σημαντικό να διαχειριστείτε προσεκτικά την ισχύ, ειδικά σε συσκευές που χρησιμοποιούν μπαταρίες ή πρέπει να είναι ενεργειακά αποδοτικές.Το τσιπ μπορεί να παρακολουθεί την τάση και το ρεύμα χρησιμοποιώντας αισθητήρες και στη συνέχεια να ρυθμίσει πόση ισχύς παραδίδεται.Ένα παράδειγμα είναι σε τροφοδοτικά λειτουργίας Switch Mode (SMPs), τα οποία είναι ειδικά κυκλώματα που αλλάζουν ηλεκτρική ενέργεια από τη μία μορφή στην άλλη, ενώ εξοικονομούν ενέργεια.Το ATMEGA328P βοηθά στον έλεγχο όταν ενεργοποιεί και απενεργοποιεί την τροφοδοσία, καθιστώντας ολόκληρη τη διαδικασία πιο αποτελεσματική.Μπορεί επίσης να ελέγξει για προβλήματα όπως η υπερθέρμανση ή οι αιχμές ισχύος και να κλείσει τα πράγματα, αν χρειαστεί για να αποφευχθεί η ζημιά.Αυτό καθιστά μια έξυπνη επιλογή για εργασίες που σχετίζονται με την εξουσία σε φορτιστές, οδηγούς LED και συσκευές με μπαταρία.

Ανάγνωση σήματος και επεξεργασία δεδομένων (αναλογικά/ψηφιακά σήματα)

Μια άλλη χρήσιμη ικανότητα του ATMEGA328P είναι η ανάγνωση και επεξεργασία σήματα από τον έξω κόσμο.Πολλοί αισθητήρες όπως αισθητήρες θερμοκρασίας, αισθητήρες φωτός και αισθητήρες πίεσης στέλνουν σήματα ως τάσεις.Αυτά ονομάζονται αναλογικά σήματα.Το τσιπ μπορεί να τα διαβάσει μέσω του ενσωματωμένου ADC (αναλογικός σε ψηφιακό μετατροπέα), ο οποίος μετατρέπει αυτά τα σήματα σε ψηφιακές τιμές που μπορεί να καταλάβει ο μικροελεγκτής.Μετά την ανάγνωση του σήματος, το ATMEGA328P μπορεί να κάνει απλή επεξεργασία.Για παράδειγμα, εάν η θερμοκρασία γίνει πολύ υψηλή, μπορεί να ενεργοποιήσει έναν ανεμιστήρα.Ή αν ένας αισθητήρας φωτός ανιχνεύει ότι γίνεται σκοτεινό, θα μπορούσε να ενεργοποιήσει μια λυχνία LED.Αυτό καθιστά το τσιπ ιδανικό για συσκευές όπως οι καιρικοί σταθμοί, τα συστήματα αυτοματισμού στο σπίτι και τα έξυπνα gadgets που πρέπει να αντιδράσουν στις αλλαγές στο περιβάλλον.

Διαχείριση προβολής και διεπαφής

Πολλές συσκευές χρειάζονται έναν τρόπο για τους ανθρώπους να βλέπουν πληροφορίες ή να δίνουν οδηγίες.Το ATMEGA328P μπορεί να χειριστεί και τα δύο.Μπορεί να παρουσιάσει δεδομένα σε μικρές οθόνες, όπως LCD χαρακτήρων, οθόνες LED ή ακόμα και μικρά πάνελ OLED.Ταυτόχρονα, μπορεί να διαβάσει τι κάνουν οι χρήστες, πατώντας κουμπιά, στροφή κουμπιών ή χτυπώντας έναν πίνακα αφής.Αυτή η ικανότητα να "μιλάει" τόσο στον χρήστη όσο και στο μηχάνημα το καθιστά εξαιρετικό για την κατασκευή απλών πάνελ και διεπαφών ελέγχου.Για παράδειγμα, σε ψηφιακό θερμοστάτη, το ATMEGA328P μπορεί να εμφανίσει την τρέχουσα θερμοκρασία και να αφήσει τον χρήστη να αλλάξει τις ρυθμίσεις.Μπορεί επίσης να μπει ή να αναβοσβήνει φώτα για να δώσει ανατροφοδότηση.Δεδομένου ότι υποστηρίζει πρωτόκολλα επικοινωνίας όπως το I²C, το SPI και το UART, μπορούν εύκολα να συνδεθούν με άλλα τσιπ και εμφανίζονται επίσης.

Εμπορική ενσωματωμένη ανάπτυξη προϊόντων

Επειδή είναι προσιτό, αξιόπιστο και δεν χρησιμοποιεί πολλή δύναμη, το ATMEGA328P χρησιμοποιείται σε πολλά εμπορικά προϊόντα.Είναι μια καλή εφαρμογή για όλα τα είδη συσκευών από μικρά gadgets στο σπίτι σας σε εργαλεία που χρησιμοποιούνται στα εργοστάσια.Μπορεί να χειριστεί βασικές εργασίες ελέγχου χωρίς να χρειάζεται επιπλέον περίπλοκα μέρη, τα οποία βοηθούν στη διατήρηση του κόστους χαμηλό.Πολλοί μοιάζουν με το τσιπ επειδή είναι μικρό και λειτουργεί καλά σε απλά συστήματα.Για παράδειγμα, ένας έξυπνος διακόπτης φωτός ή ένας ψηφιακός χρονοδιακόπτης μπορεί να έχει ένα atmega328p μέσα.Είναι επίσης χρήσιμο σε προϊόντα που εκτελούνται σε μπαταρίες επειδή μπορούν να μεταβούν σε λειτουργία ύπνου για εξοικονόμηση ενέργειας.Αυτό καθιστά μια ισχυρή επιλογή για τα πάντα, από τις έξυπνες συσκευές στο σπίτι έως τα φορητά, μέχρι τα εργαλεία μέτρησης.

Κύριο τσιπ στο Arduino Uno

Εάν έχετε χρησιμοποιήσει ποτέ ένα Arduino UNO Board, έχετε ήδη συνεργαστεί με το ATMEGA328P.Είναι το κύριο τσιπ που εκτελεί όλα τα προγράμματα που ανεβάζετε.Ο Arduino έκανε αυτό το τσιπ πολύ δημοφιλές, δημιουργώντας έναν απλό τρόπο για να γράψετε και να ανεβάσετε τον κώδικα χρησιμοποιώντας το IDE Arduino (ένα φιλικό προς τους αρχάριους περιβάλλον κωδικοποίησης).Το ATMEGA328P είναι αρκετά ισχυρό για να χειριστεί έργα, αλλά αρκετά απλό για να καταλάβουν οι νεοφερμένοι.Υπάρχουν επίσης χιλιάδες δωρεάν βιβλιοθήκες και παραδείγματα στο διαδίκτυο, γεγονός που διευκολύνει τη χρήση αυτού του τσιπ για τον έλεγχο των κινητήρων, την ανάγνωση αισθητήρων, την ανάληψη LED και πολλά άλλα.Η ευρεία χρήση του στην εκπαίδευση και το πρωτότυπο είναι ένας από τους λόγους για τους οποίους έχει γίνει ένας τόσο σημαντικός μικροελεγκτής.

Πακέτο μικροελεγκτή ATMEGA328P

Το μικροελεγκτή ATMEGA328P διατίθεται σε δύο διαφορετικούς τύπους πακέτων, προσφέροντας ευελιξία για διάφορες απαιτήσεις σχεδιασμού.

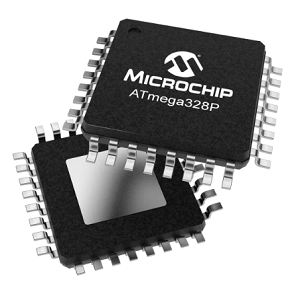

Εικόνα 5. Πακέτο ATMEGA328P TQFP

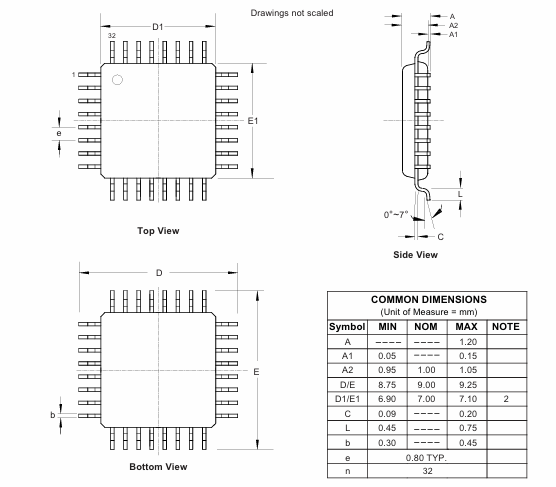

Ο MA πακέτο του μικροελεγκτή ATMEGA328P αναφέρεται σε ένα λεπτό τετράγωνο πακέτο τετραπλού επίπεδου 32-Lead (TQFP).Αυτό το πακέτο διαθέτει μέγεθος σώματος 7 mm × 7 mm, πάχος σώματος 1,0 mm και βήμα μολύβδου 0,5 mm.Έχει σχεδιαστεί ως ένα πλαστικό πακέτο τετραπλού επίπεδου πλαισίου λεπτού προφίλ, με τους αγωγούς που εκτείνονται και από τις τέσσερις πλευρές.Το πακέτο TQFP χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν ευκολία χειρισμού κατά τη διάρκεια της συναρμολόγησης και όπου το διοικητικό συμβούλιο διαθέτει αρκετή επιφάνεια για να φιλοξενήσει το αποτύπωμα με μολύβι.Το λεπτό του προφίλ το καθιστά κατάλληλο για προϊόντα όπου το ύψος είναι μια σκέψη, όπως σε συμπαγή ηλεκτρονικά συστήματα ή ενσωματωμένα συστήματα με περιορισμούς περιβλήματος.

Εικόνα 6. Πακέτο ATMEGA328P QFN

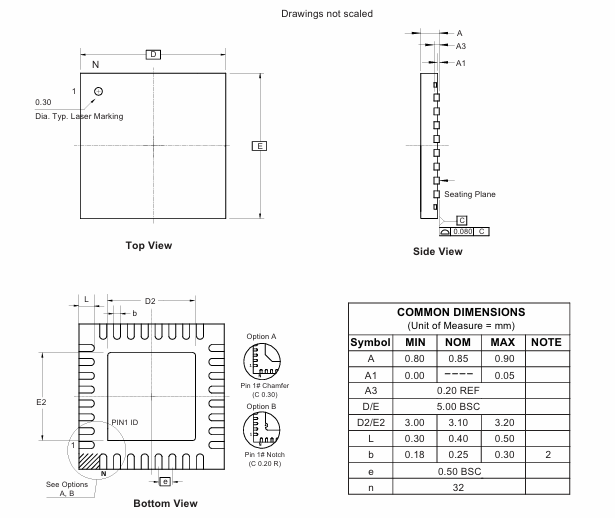

Ο Πακέτο PN είναι μια έκδοση 32-Lead Quad Flat No-Lead (QFN) του μικροελεγκτή ATMEGA328P.Έρχεται σε μικρότερο συντελεστή μορφής με σωματικό μέγεθος 5 mm × 5 mm και το ίδιο βήμα μολύβδου 0,5 mm.Σε αντίθεση με το TQFP, το πακέτο QFN δεν έχει προεξέχοντες οδηγούς.Αντ 'αυτού, διαθέτει μαξιλάρια κάτω από το πακέτο για συγκόλληση επιφάνειας.Αυτός ο σχεδιασμός επιτρέπει ένα μειωμένο αποτύπωμα στο PCB και βελτιωμένη θερμική και ηλεκτρική απόδοση.Το συμπαγές μέγεθος και η αποτελεσματική διάχυση της θερμότητας καθιστούν το πακέτο QFN που είναι κατάλληλο για εφαρμογές που περιορίζονται στο χώρο, όπως φορητά, συσκευές IoT και σχέδια κυκλωμάτων υψηλής πυκνότητας.

Σύναψη

Το ATMEGA328P ξεχωρίζει για την εξαιρετική ισορροπία της αποδοτικότητας επεξεργασίας, τα ευπροσάρμοστα περιφερειακά, την κατανάλωση χαμηλής ενέργειας και την αποτελεσματικότητα κόστους.Με χαρακτηριστικά όπως η απόδοση που βασίζεται στο RISC, το ευέλικτο χειρισμό I/O, οι πλούσιες διεπαφές επικοινωνίας και η υποστήριξη για τον προγραμματισμό στο σύστημα, συνεχίζει να τροφοδοτεί ένα ευρύ φάσμα εφαρμογών από βιομηχανικό αυτοματισμό σε έξυπνες καταναλωτικές συσκευές.Αυτός ο οδηγός υπογραμμίζει γιατί το ATMEGA328P παραμένει ένας ακρογωνιαίος λίθος στην ενσωματωμένη ανάπτυξη του συστήματος, προσφέροντας τόσο αξιοπιστία όσο και προσαρμοστικότητα σε αμέτρητα σενάρια σχεδιασμού.
