Πλήρης οδηγός για το τρανζίστορ 2N3906 PNP

Το τρανζίστορ 2N3906 είναι ένα δημοφιλές τρανζίστορ PNP που χρησιμοποιείται σε απλά κυκλώματα ενίσχυσης και μεταγωγής.Αυτός ο οδηγός καλύπτει τα χαρακτηριστικά, τις χρήσεις, τη διάταξη του PIN και τις πρακτικές εφαρμογές που θα σας βοηθήσουν να κατανοήσετε το ρόλο του σε διάφορα ηλεκτρονικά έργα.

Κατάλογος

Επισκόπηση του τρανζίστορ 2N3906

Ο 2N3906 είναι ένα συνήθως χρησιμοποιούμενο τρανζίστορ PNP που χρησιμεύει καλά σε εργασίες ενίσχυσης και εναλλαγής χαμηλής ισχύος.Σχεδιασμένο για να χειρίζεται τα μέτρια επίπεδα τάσης και τα μικρά ρεύματα, λειτουργεί με την εναλλαγή του συλλέκτη και των διασταυρώσεων πομπού μεταξύ ανοικτών και κλειστών καταστάσεων ανάλογα με την τάση του πείρου βάσης.Όταν ο πείρος βάσης είναι γειωμένη, το τρανζίστορ βρίσκεται σε κατάσταση προώθησης προς τα εμπρός, επιτρέποντας στο ρεύμα να ρέει από τον πομπό στον συλλέκτη.Όταν εφαρμόζεται ένα σήμα στη βάση, πηγαίνει σε μια αντίστροφη προκατειλημμένη κατάσταση, σταματώντας τη ροή του ρεύματος.

Με τιμή κέρδους μεταξύ 110 και 300, αυτό το τρανζίστορ μπορεί να ενισχύσει αποτελεσματικά τα μικρά σήματα.Ωστόσο, έχει ένα τρέχον όριο στον συλλέκτη του, οπότε είναι το καλύτερο κατάλληλο για εφαρμογές όπου η τρέχουσα απαίτηση παραμένει κάτω από 200mA.Το 2N3906 έχει δύο κύριες επιχειρησιακές καταστάσεις: κορεσμό, όπου το τρανζίστορ είναι πλήρως ενεργοποιημένο, επιτρέποντας τη μέγιστη ροή ρεύματος και την αποκοπή, όπου είναι εξ ολοκλήρου χωρίς ρεύμα μεταξύ του πομπού και του συλλέκτη.Αυτές οι ιδιότητες το καθιστούν ευπροσάρμοστο για πολλές εφαρμογές γενικής χρήσης, είτε σε βασικούς ενισχυτές είτε σε απλά κυκλώματα διακόπτη.

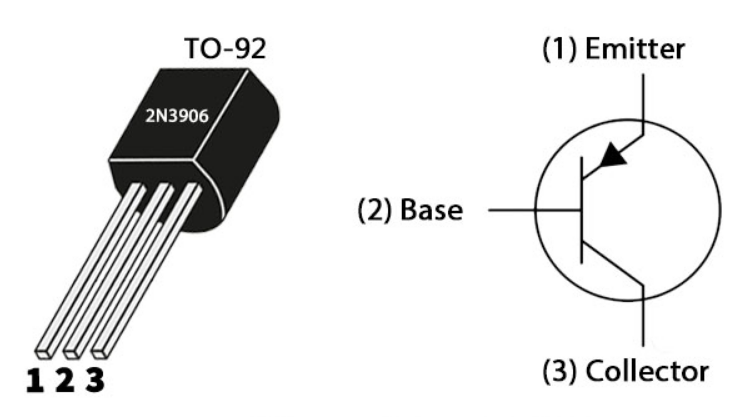

Διάταξη PIN για τρανζίστορ 2N3906

Διαμόρφωση PIN

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
1	Εκπόμπος	Τρέχουσες αποχετεύσεις μέσω του πομπού
2	Βάση	Ελέγχει τη μεροληψία του τρανζίστορ
3	Συλλέκτης	Οι τρέχουσες ροές μέσω του συλλέκτη

2N3906 μοντέλο CAD

Σύμβολο 2N3906

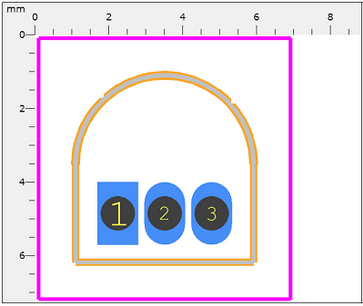

2N3906 αποτύπωμα

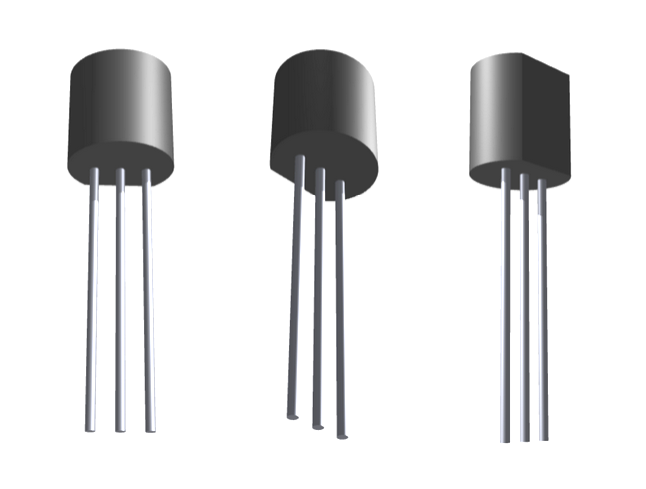

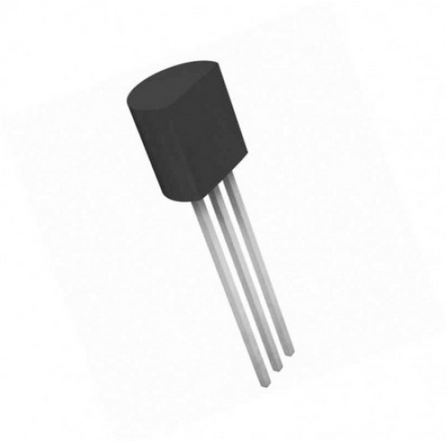

2N3906 3D μοντέλο

Βασικά χαρακτηριστικά του τρανζίστορ 2N3906

Σχεδιασμός τρανζίστορ PNP

Το 2N3906 είναι ένα τρανζίστορ PNP, που σημαίνει ότι διεξάγει ρεύμα όταν η βάση του βρίσκεται σε χαμηλότερη τάση από τον πομπό.Αυτός ο σχεδιασμός του επιτρέπει να ελέγχει αποτελεσματικά τη ροή του ρεύματος σε κυκλώματα χαμηλής ισχύος όπου απαιτείται αυτός ο τύπος πολικότητας.

Υψηλό κέρδος ρεύματος DC

Με κέρδος ρεύματος DC (HFE) έως και 300, το 2N3906 μπορεί να ενισχύσει τα μικρά ρεύματα βάσης για να παράγει μεγαλύτερα ρεύματα συλλέκτη.Αυτή η λειτουργία καθιστά μια καλή επιλογή για εφαρμογές που απαιτούν μέτρια ενίσχυση σήματος.

Μέτριο χειρισμό ρεύματος

Το τρανζίστορ μπορεί να χειριστεί ένα συνεχές ρεύμα συλλέκτη 200mA.Αυτή η χωρητικότητα του επιτρέπει να ελέγχει συσκευές χαμηλής ισχύος χωρίς υπερθέρμανση ή χρειάζονται πρόσθετα μέτρα ψύξης, υπό την προϋπόθεση ότι το ρεύμα παραμένει εντός της ασφαλούς εύρους της.

Τάση βάσης πομπού

Μια τάση βάσης εκπομπού (VBE) του 5V σημαίνει ότι το 2N3906 μπορεί να διαχειριστεί κυκλώματα με εύλογη περιοχή τάσης, καθιστώντας την κατάλληλη για τυπικές εφαρμογές χαμηλής τάσης χωρίς να απαιτεί πολύπλοκες προσαρμογές.

Συμπαγές πακέτο προς 92

Το 2N3906 είναι διαθέσιμο σε ένα πακέτο TO-92, το οποίο είναι μικρό και βολικό για χρήση σε breadboards και σε συμπαγή κυκλώματα.Αυτό διευκολύνει την ενσωμάτωση σε έργα όπου ο χώρος είναι περιορισμένος.

2N3906 Προδιαγραφές τρανζίστορ

Τεχνικές προδιαγραφές, χαρακτηριστικά, χαρακτηριστικά και εξαρτήματα με συγκρίσιμες προδιαγραφές του ON Semiconductor 2N3906BU.

Τύπος	Παράμετρος
Κατάσταση κύκλου ζωής	Ενεργό (τελευταία ενημέρωση: πριν από 2 ημέρες)
Εργοστασιακός χρόνος παράδοσης	6 εβδομάδες
Βουνό	Με τρύπα
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	TO-226-3, TO-92-3 (TO-226AA)
Αριθμός καρφίτσες	3
Βάρος	179mg
Υλικό στοιχείου τρανζίστορ	ΠΥΡΙΤΙΟ
Τάση διάσπασης συλλέκτη-εκπομπού	40V
Αριθμός στοιχείων	1
μοσχαλία	100
Θερμοκρασία λειτουργίας	-55 ° C ~ 150 ° C TJ
Συσκευασία	Ογκος
Δημοσιευμένος	2007
Κωδικός JESD-609	Ε3
Κωδικός PBFREE	Ναί
Κατάσταση μέρους	Ενεργός
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Αριθμός τερματισμών	3
Κώδικας ECCN	Ear99
Τερματικό τελείωμα	Κασσίτερος (SN)
Τάση - βαθμολογία DC	-40V
Μέγιστη διάχυση ισχύος	625MW
Θέση τερματικού	ΚΑΤΩ ΜΕΡΟΣ
Τρέχουσα βαθμολογία	-200ma
Συχνότητα	250MHz
Αριθμός εξαρτήματος βάσης	2N3906
Διαμόρφωση στοιχείων	Μονόκλινο
Διαρροή εξουσίας	625MW
Αίτημα τρανζίστορ	Εναλλαγή
Κερδίστε προϊόν εύρους ζώνης	250MHz
Τύπος πολικότητας/καναλιού	PNP
Τρανζίστορ	PNP
Τάση εκπομπού συλλέκτη (VCEO)	40V
Μέγιστο ρεύμα συλλέκτη	200ma
DC τρέχον κέρδος (HFE) (min) @ IC, VCE	100 @ 10ma 1V
Κορεσμός VCE (max) @ ib, ic	400mv @ 5ma, 50mA
Συχνότητα μετάβασης	250MHz
Τάση βάσης συλλέκτη (VCBO)	-40V
Τάση βάσης εκπομπού (Vebo)	-5V
Ενεργοποιήστε το χρόνο-max (τόνος)	70NS
Υψος	5.33 χιλιοστά
Μήκος	5,2 χιλιοστά
Πλάτος	4.19 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμβατό με ROHS3
Αμόλυβδος	Αμόλυβδος

Εφαρμογές κυκλώματος 2N3906

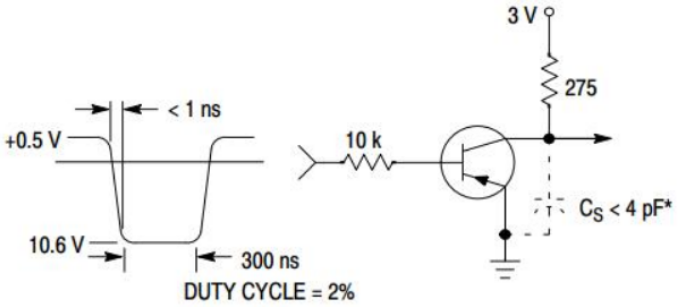

Κύκλωμα δοκιμής ισοδύναμου χρόνου καθυστέρησης και αύξησης

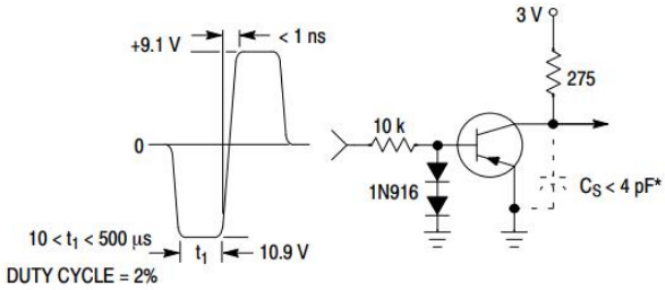

Κύκλωμα δοκιμής αποθήκευσης και φθινοπωρινής ώρας

Ισοδύναμα 2N3906 τρανζίστορ

Αριθμός μοντέλου	Κατασκευαστής	Περιγραφή
2N3906D26Z	Εταιρεία Semiconductor Fairchild	Μικρό διπολικό τρανζίστορ σήματος, CEO 0.2A I (C), 40V V (BR), 1 στοιχείο, PNP, πυρίτιο, 92
2N3906D27Z	Εταιρεία Semiconductor Fairchild	Μικρό διπολικό τρανζίστορ σήματος, CEO 0.2A I (C), 40V V (BR), 1 στοιχείο, PNP, πυρίτιο, 92
2N3906RLRMG	Σε ημιαγωγό	Μικρό διπολικό τρανζίστορ PNP σήματος, TO-92 40 V, 0.2 A, TO-92 (TO-226) 5.33mm ύψος σώματος, 2000-FNFLD
2N3906RLRA	Προϊόντα Semiconductor Motorola	Μικρό διπολικό τρανζίστορ σήματος, CEO 0.2A I (C), 40V V (BR), 1 στοιχείο, PNP, πυρίτιο, 92
2N3906AMO	Ημιαγωγοί NXP	Transistor 200 Ma, 40 V, PNP, SI, τρανζίστορ μικρού σήματος, TO-92, BIP Γενικός σκοπός Μικρό σήμα
2N3906rlrpg	Rochester Electronics LLC	200mA, 40V, PNP, SI, τρανζίστορ μικρού σήματος, TO-92, CASE 29-11, TO-226, 3 PIN
2N3906G	Μικροεπιλικά εξαρτήματα	Μικρό διπολικό τρανζίστορ σήματος, CEO 0.2A I (C), 40V V (BR), 1-στοιχείο, PNP, πυρίτιο, TO-92, πλαστικό πακέτο-3
2N3906TA	Σε ημιαγωγό	200 Ma, 40 V PNP Μικρό σήμα Διπολικό τρανζίστορ διασταύρωσης, 2000-FNFLD
2N3906STOB	Zetex / Diodes Inc	Μικρό διπολικό τρανζίστορ σήματος, 0.2A I (C), 40V V (BR) CEO, 1-στοιχείο, PNP, πυρίτιο, TO-92 Style, E-Line Package-3

Εναλλακτικές επιλογές για το 2N3906

• BC157

• BC558

• 2SA1943

• BD140

• S8550

• Άκρη127

• Tip42

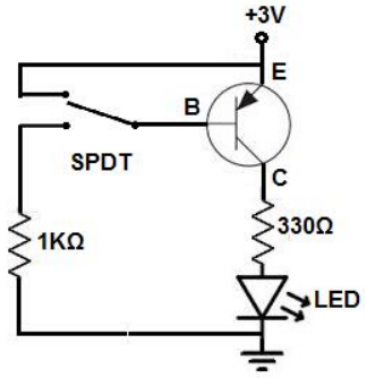

Λειτουργικότητα του 2N3906 σε ένα κύκλωμα PNP

Σε ένα βασικό κύκλωμα PNP χρησιμοποιώντας το 2N3906, το τρανζίστορ τυπικά λειτουργεί είτε ως διακόπτης είτε ως ενισχυτής.Για να λειτουργήσει ως διακόπτης, ο πομπός είναι συνδεδεμένος με μια θετική πηγή τάσης, όπως +3V, ενώ ένας διακόπτης pushbutton τοποθετείται στη βάση.Με το κουμπί που δεν έχει πιεσθεί, χωρίς ρεύμα ρέει στη βάση, διατηρώντας το τρανζίστορ σε κατάσταση "σε" από προεπιλογή.Αυτή η διαμόρφωση επιτρέπει στο ρεύμα να ρέει στον συλλέκτη, τροφοδοτώντας οποιοδήποτε συνδεδεμένο στοιχείο, όπως ένα LED.

Όταν πατηθεί το κουμπί, η τάση στη βάση γίνεται μεγαλύτερη από εκείνη του πομπού, ο οποίος εμποδίζει τη ροή του ρεύματος μεταξύ του πομπού και του συλλέκτη, απενεργοποιώντας αποτελεσματικά οποιοδήποτε συνδεδεμένο στοιχείο.Αυτή η ρύθμιση καταδεικνύει την βασική αρχή ενός τρανζίστορ PNP: παραμένει σε κατάσταση "σε", εφόσον η τάση βάσης είναι χαμηλότερη από τον πομπό.Όταν η τάση βάσης υπερβαίνει τον πομπό, εμποδίζει τη ροή του ρεύματος, γυρίζοντας έτσι το κύκλωμα "απενεργοποίηση".

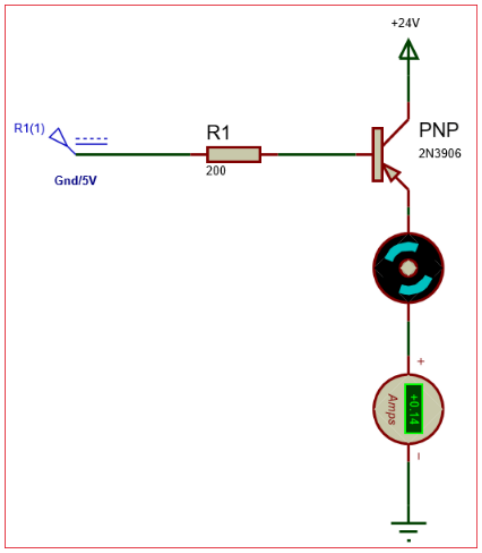

Χρήσεις του τρανζίστορ 2N3906

Το 2N3906 είναι ευρέως εφαρμόσιμο για εργασίες μεταγωγής και ενίσχυσης.Η δομή του το καθιστά ιδανικό για την εναλλαγή φορτίων υψηλής τάσης, χαμηλού ρεύματος, ειδικά όταν εργάζονται μέσα στο όριο ρεύματος 200ma.Μπορεί να χρησιμοποιηθεί σε κυκλώματα όπου απαιτείται συνεπής ενίσχυση χαμηλού επιπέδου, αν και το όριο κέρδους του σημαίνει ότι δεν είναι κατάλληλο για ενίσχυση βαρέως τύπου.Λόγω της φύσης του PNP, συχνά επιλέγεται όταν απαιτούνται διαμορφώσεις αντίστροφης πολωτικότητας, καθιστώντας το ευπροσάρμοστο για διάφορες εφαρμογές χαμηλής ισχύος, συμπεριλαμβανομένου του ελέγχου σήματος, των κυκλωμάτων LED και των οδηγών κινητήρων χαμηλού ρεύματος.

Οδηγός για τη λειτουργία του 2N3906 ως διακόπτη

Η λειτουργία του 2N3906 ως διακόπτη είναι απλή.Σε μια τυπική διαμόρφωση PNP, το τρανζίστορ είναι συνήθως "σε" όταν ο πείρος βάσης είναι γειωμένη.Αυτή η προεπιλεγμένη κατάσταση "ON" επιτρέπει το ρεύμα να ρέει από τον πομπό στον συλλέκτη.Για να απενεργοποιήσετε το διακόπτη "OFF", εφαρμόζεται μια πηγή τάσης στον πείρο βάσης, ο οποίος εμποδίζει το ρεύμα να ρέει μεταξύ του πομπού και του συλλέκτη.Αυτός ο σχεδιασμός βοηθά στον έλεγχο των μικρών φορτίων χωρίς να απαιτείται σύνθετη ρύθμιση.

Για να προστατεύσετε το τρανζίστορ σε λειτουργία διακόπτη, είναι κοινό να τοποθετήσετε μια αντίσταση μεταξύ της βάσης και της εισόδου ελέγχου, που υπολογίζεται χρησιμοποιώντας τον τύπο RB = VBE / IB.Αυτή η αντίσταση εξασφαλίζει ότι το ρεύμα που ρέει στον πείρο βάσης παραμένει εντός ασφαλών ορίων, εμποδίζοντας τυχόν ζημιές στο τρανζίστορ.Όταν ρυθμιστεί με αυτήν την αντίσταση, το 2N3906 μπορεί να ελέγχει αξιόπιστα μια σειρά συσκευών χαμηλού ρεύματος, όπως μικρούς κινητήρες ή LED.

Εξαρτήματα με παρόμοιες προδιαγραφές με το 2N3906 τρανζίστορ

Τα μέρη στα δεξιά έχουν προδιαγραφές παρόμοιες με τις ημιαγωγές 2N3906BU.

Κατασκευαστής	2N3906BU	2N3906TA	2N3906TFR
Σε ημιαγωγό	Με τρύπα	Με τρύπα	Με τρύπα
Πακέτο / θήκη	TO-226-3, TO-92-3	TO-226-3, TO-92-3 (TO-226AA)	TO-226-3, TO-92-3 (TO-226AA)
Ο συλλέκτης εκπομπής Β.	40 V	40 V	40 V
Max Collector Curr.	200 μ.Μ.	200 μ.Μ.	200 μ.Μ.
Συχνότητα μετάβασης	250 MHz	250 MHz	250 MHz
Συλλέκτης εκπομπής S.	-400 MV	-400 MV	-250 MV
HFE MIN	100	100	100
Μέγιστη δύναμη απορρόφηση.	625 MW	625 MW	625 MW

Εφαρμογές του τρανζίστορ 2N3906

Εναλλαγή χαμηλής ισχύος

Το 2N3906 χρησιμοποιείται συνήθως για την εναλλαγή φορτίων χαμηλού ρεύματος, υψηλής τάσης.Είναι ιδανικό για κυκλώματα όπου χρειάζεστε έναν αξιόπιστο διακόπτη που δεν τραβάει μεγάλη ισχύ, όπως συστοιχίες LED ή απλά στοιχεία ελέγχου ρελέ.

Ενίσχυση σήματος

Το μέτριο κέρδος του επιτρέπει να ενισχύει σήματα σε κυκλώματα ήχου χαμηλής ισχύος και άλλες μικρές ρυθμίσεις ενίσχυσης.Παρόλο που δεν είναι κατάλληλο για ενίσχυση υψηλής ισχύος, είναι πολύ κατάλληλη για μικρότερες, συνεπείς ενισχύσεις σήματος.

Τα κυκλώματα μετατροπέα και μετατροπέα

Ο σχεδιασμός PNP καθιστά το 2N3906 χρήσιμο σε κυκλώματα μετατροπέα και μετατροπέα, ιδιαίτερα όταν απαιτείται ο έλεγχος της τρέχουσας κατεύθυνσης.Μπορεί να ρυθμιστεί για να αλλάξει τα ρεύματα, υποστηρίζοντας τις λειτουργίες μετατροπής σε απλά σχέδια διαχείρισης ενέργειας.

Διπλή λυχνία LED ή λάμπα

Το τρανζίστορ μπορεί επίσης να χρησιμοποιηθεί σε κυκλώματα που έχουν σχεδιαστεί για να αναβοσβήνουν LED ή λαμπτήρες.Με τον έλεγχο της ροής ρεύματος με βάση το σήμα εισόδου, δημιουργεί ένα απλό φαινόμενο φλας, χρήσιμο σε φώτα δείκτη ή προειδοποιητικά σήματα.

Διαμορφώσεις ζευγαριού Darlington

Για εφαρμογές που χρειάζονται υψηλότερο κέρδος, το 2N3906 μπορούν να συνδυαστούν με ένα άλλο τρανζίστορ σε διαμόρφωση Darlington.Αυτή η ρύθμιση ενισχύει ακόμη περισσότερο το ρεύμα, καθιστώντας δυνατή την οδήγηση ελαφρώς μεγαλύτερων φορτίων διατηρώντας παράλληλα καλή απόδοση.

2N3906 τύποι πακέτων

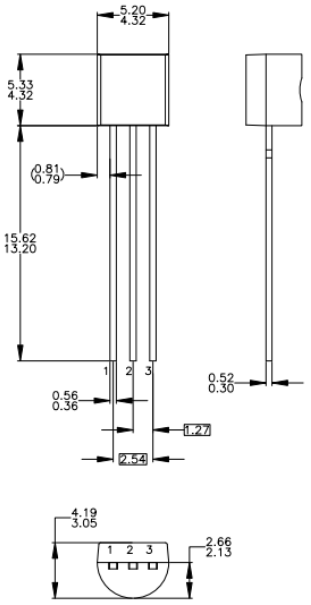

TO-92 (χύμα)

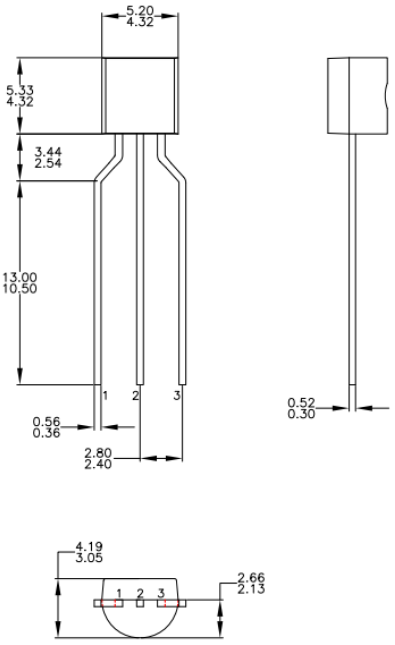

TO-92 (πυρομαχικά, ταινία και κύλινδρος)

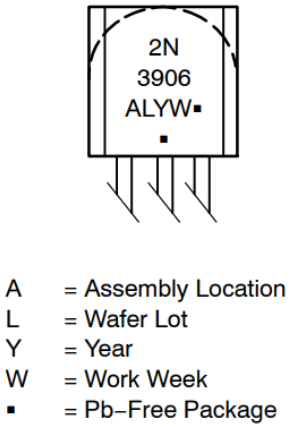

Διάγραμμα σήμανσης για τρανζίστορ 2N3906

Σχετικά με τον κατασκευαστή του 2N3906

Στο Semiconductor, ένας ευρέως σεβαστός κατασκευαστής, επικεντρώνεται στην παροχή αποτελεσματικών λύσεων διαχείρισης ισχύος και σήματος.Τα προϊόντα τους, συμπεριλαμβανομένου του 2N3906, έχουν σχεδιαστεί για να ανταποκρίνονται στις ανάγκες ενός ευρέος φάσματος εφαρμογών, από την αυτοκινητοβιομηχανία και τις επικοινωνίες έως τον υπολογισμό, τα ηλεκτρονικά καταναλωτικά και τα βιομηχανικά συστήματα.Γνωστή για την καινοτομία και τη δέσμευσή τους για ποιότητα, στο Semiconductor προσφέρει αξιόπιστα εξαρτήματα που χρησιμοποιούνται από μηχανικούς και σχεδιαστές παγκοσμίως για να δημιουργήσουν αποτελεσματικές, βιώσιμες λύσεις.Η εστίασή τους στην αποδοτικότητα της ενέργειας βοηθά στην υποστήριξη σχεδίων φιλικών προς το περιβάλλον και εξοικονόμησης ενέργειας σε πολλές βιομηχανίες.

Φύλλο δεδομένων PDF

Φύλλο δεδομένων 2N3906TA:

2N3906TA.pdf

2N3906BU Datasheet:

2N3906BU.PDF

Φύλλο δεδομένων 2N3906TA:

2N3906TA.pdf

2N3906TFR DATASHEET:

2N3906TFR.PDF
