Πλήρης οδηγός για τους Triacs: Αρχή εργασίας, τύποι (BT136 & BT139), εφαρμογές και συγκρίσεις

Αυτός ο οδηγός αφορά τα triacs, τα οποία είναι ειδικά ηλεκτρονικά εξαρτήματα που χρησιμοποιούνται για τον έλεγχο της ισχύος AC όπως η ηλεκτρική ενέργεια που προέρχεται από την υποδοχή του τοίχου σας.Σε αντίθεση με άλλους διακόπτες που αφήνουν μόνο τη ροή ηλεκτρικής ενέργειας προς μία κατεύθυνση, ένα triac μπορεί να τον αφήσει να ρέει και με τους δύο τρόπους, καθιστώντας το ιδανικό για τον έλεγχο των πραγμάτων που τρέχουν στην ισχύ AC.Σε αυτό το άρθρο, θα μάθετε τι είναι ένα triac, πώς λειτουργεί και τι το κάνει διαφορετικό από άλλα παρόμοια μέρη όπως SCRS και DIACS.Εξηγεί επίσης δύο κοινούς τύπους Triac, BT136 και BT139, και δείχνει πού και πώς χρησιμοποιούνται σε διαφορετικές συσκευές.Είτε χτίζετε ένα μικρό έργο είτε σχεδιάζετε κάτι για δουλειά, αυτός ο οδηγός σας βοηθά να κατανοήσετε τους triacs με έναν απλό τρόπο.

Κατάλογος

Τι είναι το triac;

ΕΝΑ Τριαδικός (Triode για εναλλασσόμενο ρεύμα) είναι μια συσκευή ημιαγωγού που χρησιμοποιείται για τον έλεγχο της ισχύος σε κυκλώματα AC (εναλλασσόμενο ρεύμα).Σε αντίθεση με τα MOSFETs ή IGBTs, τα οποία χρησιμοποιούνται κυρίως σε συστήματα DC και επιτρέπουν τη ροή της τρέχουσας μόνο σε μία κατεύθυνση, ένα triac μπορεί να διεξάγει και στις δύο κατευθύνσεις, καθιστώντας το ιδανικό για εφαρμογές AC.Έχει τρία τερματικά: κύριος τερματικός σταθμός 1 (MT1), κύριος τερματικός σταθμός 2 (MT2) και πύλη.Η πύλη επιτρέπει τη ενεργοποίηση της συσκευής είτε με θετική είτε με αρνητική τάση, επιτρέποντας την ευέλικτη εναλλαγή ανεξάρτητα από την πολικότητα του AC.Εσωτερικά, ένα triac λειτουργεί όπως δύο θυρίστορ (SCRs) που συνδέονται σε αντίθετες κατευθύνσεις, μειώνοντας την ανάγκη για πρόσθετα εξαρτήματα σε συστήματα αμφίδρομης ελέγχου.

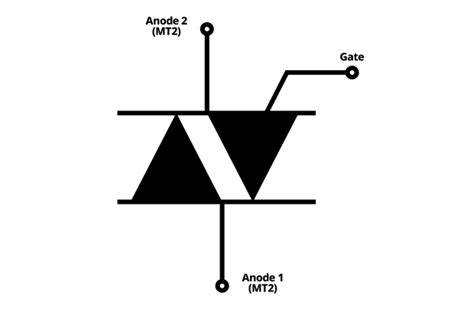

Εικόνα 2. Σύμβολο του Triac

Το σύμβολο Triac, αντιπροσωπεύει οπτικά την αμφίδρομη φύση του.Διαθέτει δύο αντιτιθέμενα βέλη μέσα στο σύμβολο, υποδεικνύοντας ότι το ρεύμα μπορεί να ρέει προς τις δύο κατευθύνσεις μεταξύ MT1 και MT2.Μια κατακόρυφη γραμμή συνδέεται με τον ακροδέκτη πύλης, που απεικονίζει τη λειτουργία ελέγχου.Αυτός ο συμπαγής και αποτελεσματικός σχεδιασμός επιτρέπει στους triacs να χρησιμοποιούνται ευρέως σε εφαρμογές ελέγχου ισχύος εναλλασσόμενου ρεύματος, όπως ελαφριές dimmers, ελεγκτές ταχύτητας κινητήρα, συστήματα θέρμανσης και άλλα κυκλώματα μεταγωγής οικιακής ή βιομηχανικής εναλλαγής.

Ποιο είναι το BT136 Triac;

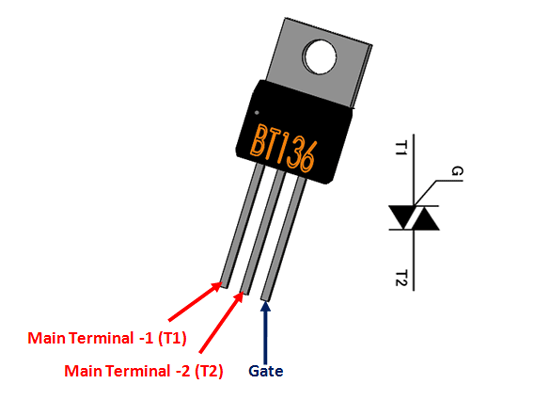

Εικόνα 3. Το Triac BT136

Το BT136 είναι ένα δημοφιλές μοντέλο Triac που χρησιμοποιείται τόσο στις εργασίες μεταγωγής του νοικοκυριού όσο και στις βιομηχανικές εναλλαγές AC.Διαθέτει μια ευαίσθητη πύλη, που σημαίνει ότι μπορεί να ενεργοποιηθεί με ένα πολύ μικρό ρεύμα.Αυτό το καθιστά ιδανικό για χρήση με συσκευές χαμηλής ισχύος όπως μικροελεγκτές και λογική.Το BT136 είναι κατασκευασμένο χρησιμοποιώντας την επίπεδη τεχνολογία παθητικοποίησης, η οποία βελτιώνει τη μακροπρόθεσμη αξιοπιστία της και την καθιστά πιο ανθεκτική στις αιχμές τάσης.Μπορεί να λειτουργήσει και στα τέσσερα τεταρτημόρια αγωγιμότητας AC, έτσι ώστε να αποδίδει καλά ακόμη και αν η πολικότητα του σήματος πύλης ποικίλλει.Αυτό το triac υποστηρίζει μια υψηλή τάση αποκλεισμού, κατάλληλη για συστήματα AC 230V.Έχει επίσης ένα χαμηλό ρεύμα συγκράτησης, το οποίο βοηθά να διατηρηθεί ενεργοποιημένη ακόμη και υπό συνθήκες χαμηλού φορτίου.Αυτά τα χαρακτηριστικά καθιστούν το BT136 μια σταθερή επιλογή για εφαρμογές όπως ο έλεγχος της ταχύτητας του ανεμιστήρα, η μείωση του φωτισμού και η ρύθμιση της θερμοκρασίας στα συστήματα θέρμανσης.

Χαρακτηριστικά του BT136

• Η απαίτηση ρεύματος χαμηλής πύλης επιτρέπει τον άμεσο έλεγχο από μικροελεγκτές ή μάρκες λογικής.

• Η υψηλή τάση αποκλεισμού προστατεύει από τις αυξήσεις της τάσης σε γραμμές εναλλασσόμενου ρεύματος.

• Το χαμηλό ρεύμα συγκράτησης εξασφαλίζει σταθερή αγωγιμότητα κατά τη διάρκεια του χαμηλού φορτίου.

• Η ενεργοποίηση τεσσάρων τετραγώνων παρέχει ευελιξία στο σχεδιασμό κυκλώματος πύλης.

• Ο σχεδιασμός του παθητικοποιημένου σχεδιασμού βελτιώνει τη σταθερότητα και την ηλεκτρική ανθεκτικότητα με την πάροδο του χρόνου.

Εφαρμογές BT136

• Φωτιστικά dimmers που ρυθμίζουν τη φωτεινότητα του λαμπτήρα ελέγχοντας την αγωγιμότητα AC.

• Ρυθμιστές ταχύτητας ανεμιστήρα σε συσκευές όπως ανεμιστήρες οροφής και κλιματιστικά.

• Ελεγκτές στοιχείων θέρμανσης σε συσκευές όπως ηλεκτρικοί φούρνοι και θερμοσίφωνες.

• έξυπνα οικιακά συστήματα που συνδέουν τους μικροελεγκτές με φορτία AC υψηλής τάσης.

Ποιο είναι το BT139 Triac;

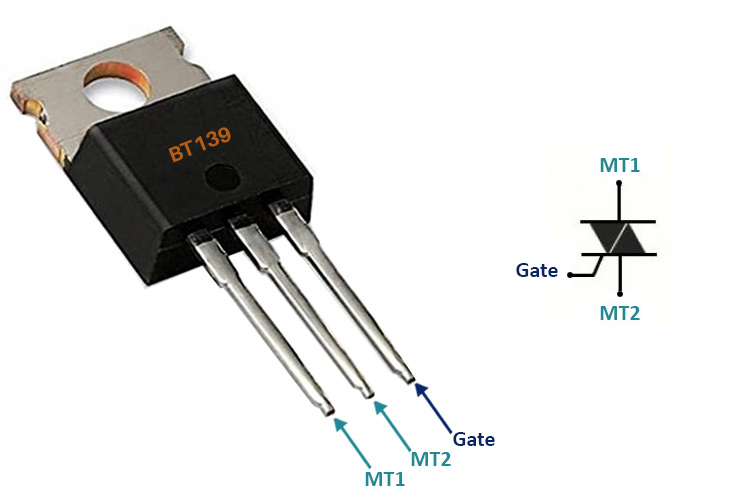

Εικόνα 4. Το Triac BT139

Το BT139 είναι ένα πιο ισχυρό triac σχεδιασμένο για υψηλότερες εφαρμογές ρεύματος.Μπορεί να χειριστεί έως και 9Α, καθιστώντας το κατάλληλο για βαρύτερα φορτία εναλλασσόμενου ρεύματος, όπως βιομηχανικούς κινητήρες, εμπορικά συστήματα φωτισμού και μονάδες θέρμανσης.Όπως το BT136, υποστηρίζει αμφίδρομη αγωγιμότητα και μπορεί να ενεργοποιηθεί και στα τέσσερα τεταρτημόρια.Έχει ένα τραχύ σχέδιο και μπορεί να αντέξει τις μεταβατικές τάσης που συνήθως βρίσκονται σε βιομηχανικά περιβάλλοντα.Αυτό καθιστά μια αξιόπιστη επιλογή για απαιτητικές συνθήκες.

Χαρακτηριστικά του BT139

• Χωρητικότητα υψηλής ρεύματος (έως 9α) για τον έλεγχο μεγάλων ή επαγωγικών φορτίων

• Η ενεργοποίηση τεσσάρων τετραγωνικών μέτρων επιτρέπει την ευέλικτη σχεδίαση κυκλώματος.

• Η υψηλή τάση αποκλεισμού χειρίζεται τυποποιημένα δίκτυα εναλλασσόμενου ρεύματος και παροδικές συνθήκες.

• ευαίσθητη πύλη συμβατή με σήματα ελέγχου χαμηλής ισχύος.

• Η επίπεδη παθητικοποίηση εξασφαλίζει μακροπρόθεσμη ανθεκτικότητα και ανοχή στην τάση.

Εφαρμογές του BT139

• Βιομηχανικός έλεγχος ταχύτητας ανεμιστήρα ή αντλίας όπου το ρεύμα εκκίνησης είναι υψηλό.

• Ελεγχόμενη φάση μείωση για εμπορικά συστήματα φωτισμού.

• Έλεγχος θέρμανσης ακριβείας σε συστήματα HVAC και βιομηχανικούς φούρνους.

• Συστήματα έξυπνης ενέργειας και προγραμματιζόμενοι χρονομετρητές σε αυτοματοποίηση μεγάλης κλίμακας.

• Συσκευές κατοικιών υψηλής ποιότητας όπως πλυντήρια ρούχων και κλιματιστικά.

Πώς λειτουργεί ένα triac;

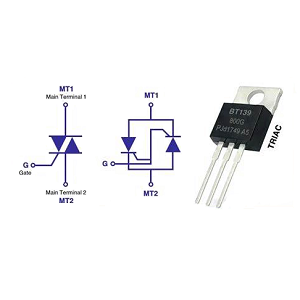

Εικόνα 5. Διάγραμμα εργασίας του Triac

Τα Triacs (Triode για εναλλασσόμενο ρεύμα) είναι συσκευές ημιαγωγών που έχουν σχεδιαστεί για να ελέγχουν την ισχύ σε κυκλώματα AC.Η συσκευή είναι σημαντική δύο SCRs (ελεγχόμενοι από πυρίτιο ανορθωτές) που συνδέονται με αντίστροφη παράλληλη με ένα ακροδέκτη κοινής πύλης, επιτρέποντάς του να διεξάγει και στις δύο κατευθύνσεις όταν ενεργοποιείται.Στο Σχήμα 5, βλέπουμε το σύμβολο ενός triac μαζί με το ισοδύναμο κύκλωμα του που απεικονίζει δύο θυρίστορες back-to-back που ελέγχονται από μια κοινή πύλη.Οι ακροδέκτες επισημαίνονται ως άνοδο 1 (ή κύριος ακροδέκτης 1 - ΜΤ1), άνοδο 2 (ή ΜΤ2) και πύλη.Ο ακροδέκτης πύλης χρησιμοποιείται για την έναρξη της αγωγιμότητας μέσω του triac, καθιστώντας το ιδανικό για εφαρμογές εναλλαγής ισχύος AC.

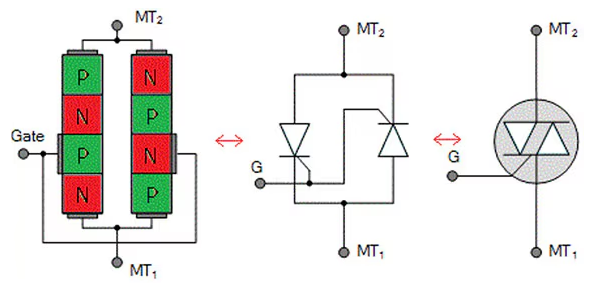

Σχήμα 6. Φυσική κατασκευή του Triac (αριστερά), δύο αναλογίας τρανζίστορ (μέση), Triac σύμβολο (δεξιά)

Η εσωτερική δομή ενός triac, όπως φαίνεται στο σχήμα 6, περιλαμβάνει μια σύνθετη διάταξη εναλλασσόμενων στρωμάτων Ρ και Ν που σχηματίζουν πέντε περιοχές ημιαγωγού.Αυτά επιτρέπουν στο triac να διεξάγει προς οποιαδήποτε κατεύθυνση, ανάλογα με το σήμα ενεργοποίησης.Η κεντρική εικόνα στο σχήμα 6 αντιπροσωπεύει το μοντέλο απλοποιημένου κυκλώματος και η δεξιά εικόνα είναι η συμβολική αναπαράσταση που χρησιμοποιείται στα διαγράμματα κυκλωμάτων.Το σήμα της πύλης ελέγχει τη διαδικασία μανδάλωσης των εσωτερικών τρανζίστορ, επιτρέποντας τη ροή ρεύματος μεταξύ MT1 και MT2.Αυτή η αμφίδρομη φύση των triacs τους καθιστά χρήσιμες σε διακόπτες dimmer, ελέγχους ταχύτητας κινητήρα και ρύθμιση θέρμανσης όπου η κατεύθυνση ρεύματος AC συνεχώς εναλλάσσεται.

Συμπεριφορά-ρεύμα τάσης Triac

Το χαρακτηριστικό της τάσης (V-I) ενός triac χωρίζεται σε τέσσερα τεταρτημόρια, με βάση την πολικότητα του κύριου τερματικού MT2 σε σχέση με το ΜΤ1 και την πολικότητα του σήματος της πύλης.Αυτή η διαίρεση είναι σημαντική για την κατανόηση του τρόπου με τον οποίο το triac συμπεριφέρεται υπό διαφορετικές συνθήκες ενεργοποίησης και απαιτείται κατά το σχεδιασμό κυκλωμάτων που απαιτούν ελεγχόμενη εναλλαγή.

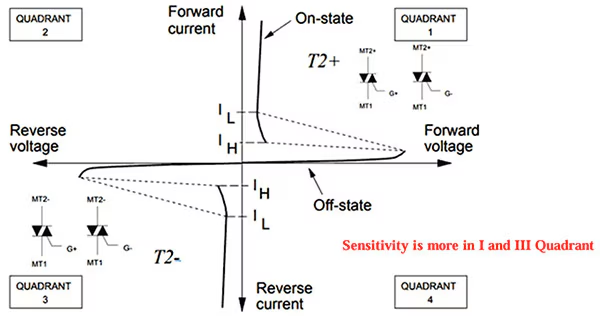

Εικόνα 7. Τάση έναντι ρεύματος χαρακτηριστικά ενός triac

Ανατρέξτε στη χαρακτηριστική καμπύλη V-I στο παραπάνω διάγραμμα, πού:

• Ο οριζόντιος άξονας αντιπροσωπεύει την τάση στα ΜΤ1 και ΜΤ2.

• Ο κατακόρυφος άξονας αντιπροσωπεύει το ρεύμα μέσω του triac.

• Τα θετικά και αρνητικά μισά κάθε άξονα δείχνουν την ικανότητα του Triac να διεξάγει και στις δύο κατευθύνσεις, καθιστώντας το κατάλληλο για εφαρμογές AC.

Quadrant I: MT2 θετικό, θετική πύλη (T2+)

Αυτός ο τρόπος λειτουργίας θεωρείται ο πιο ευαίσθητος και αποτελεσματικός για την ενεργοποίηση ενός triac.Στο Quadrant I, τόσο ο κύριος τερματικός σταθμός 2 (MT2) όσο και η πύλη είναι θετικά σε σχέση με τον κύριο τερματικό 1 (MT1).Υπό αυτές τις συνθήκες, το triac είναι εύκολο να ενεργοποιηθεί.Λόγω της υψηλής ευαισθησίας σε αυτό το τεταρτημόριο, απαιτείται μόνο ένα μικρό ρεύμα πύλης για την έναρξη της αγωγιμότητας.Αυτό καθιστά το τεταρτημόριο πολύ επιθυμητό για εφαρμογές ελέγχου, ιδιαίτερα στον έλεγχο ισχύος εναλλασσόμενου ρεύματος, όπου η ελαχιστοποίηση των απαιτήσεων της πύλης μπορεί να μειώσει την πολυπλοκότητα και το κόστος.

Το Triac εισέρχεται γρήγορα στο "ON" ή στην καταστροφή σε αυτόν τον τρόπο, επιτρέποντας το ρεύμα να ρέει μεταξύ MT2 και MT1.Ως εκ τούτου, αυτό το τεταρτημόριο χρησιμοποιείται ευρέως σε πρακτικά κυκλώματα εναλλαγής AC και ελέγχου φάσης, όπως ελαφρές dimmers, ελεγκτές ταχύτητας κινητήρα και ρυθμιστές θερμαντήρα.Στις γραφικές αναπαραστάσεις των χαρακτηριστικών ενεργοποίησης του triac, το τεταρτημόριο Ι εμφανίζεται στο επάνω δεξιό τμήμα της καμπύλης, όπου τόσο οι πολικότητες τάσης όσο και πύλης είναι θετικές.

Quadrant II: MT2 θετικό, αρνητική πύλη

Σε αυτό το τεταρτημόριο λειτουργίας, ο κύριος τερματικός σταθμός 2 (MT2) διατηρείται σε θετική τάση σε σχέση με τον κύριο τερματικό σταθμό 1 (MT1), ενώ ο ακροδέκτης πύλης είναι αρνητικός σε σχέση με το MT1.Αυτή η διαμόρφωση εξακολουθεί να επιτρέπει την ενεργοποίηση της συσκευής, όπως ένα SCR ή ένα triac, αλλά είναι ιδιαίτερα λιγότερο ευαίσθητο σε σύγκριση με τη λειτουργία στο Quadrant I.

Η μειωμένη ευαισθησία οφείλεται στο γεγονός ότι το ρεύμα της πύλης ρέει προς την κατεύθυνση αντίθετη από εκείνη του ρεύματος MT2.Αυτή η αντίθετη πολικότητα μεταξύ της πύλης και του ΜΤ2 έχει ως αποτέλεσμα μια λιγότερο αποτελεσματική έγχυση των μεταφορέων στη δομή της συσκευής, η οποία με τη σειρά του απαιτεί υψηλότερο ρεύμα πύλης για να επιτευχθεί ενεργοποίηση.Κατά συνέπεια, απαιτείται περισσότερη προσπάθεια (όσον αφορά τη μονάδα πύλης) για να ενεργοποιήσετε τη συσκευή σε αυτή τη λειτουργία.

Αυτός ο τρόπος λειτουργίας απεικονίζεται στο επάνω αριστερό τεταρτημόριο της χαρακτηριστικής καμπύλης V-I.Παρά την μειωμένη ευαισθησία, η ενεργοποίηση στο Quadrant II εξακολουθεί να είναι βιώσιμη και συνήθως χρησιμοποιείται σε πρακτικές εφαρμογές, ειδικά στην εναλλαγή AC όπου αντιμετωπίζονται και οι δύο πολικότητες.

Quadrant III: MT2 αρνητικό, αρνητική πύλη (T2-)

Σε αυτή την περιοχή λειτουργίας, τόσο ο κύριος τερματικός σταθμός 2 (MT2) όσο και η πύλη είναι σε αρνητικό δυναμικό σε σχέση με τον κύριο τερματικό σταθμό 1 (MT1).Αυτή η λειτουργία είναι λειτουργικά παρόμοια με το Quadrant I, όπου και τα δύο τερματικά είναι θετικά, αλλά λειτουργεί στην αντίθετη πολικότητα.Αν και η ευαισθησία στο Quadrant III είναι ελαφρώς χαμηλότερη από ό, τι στο τεταρτημόριο I, εξακολουθεί να θεωρείται ευαίσθητος τρόπος λειτουργίας.Η πύλη απαιτεί μόνο ένα μέτριο ρεύμα για να προκαλέσει αγωγιμότητα, καθιστώντας αυτό το τεταρτημόριο μια βιώσιμη επιλογή για εφαρμογές όπου χρησιμοποιούνται σήματα ελέγχου χαμηλής ισχύος.

Η λειτουργία Quadrant III είναι χρήσιμη σε συστήματα που χειρίζονται αρνητικά σήματα εισόδου, όπως αυτά που βρίσκονται σε κυκλώματα ελέγχου εναλλασσόμενου ρεύματος (AC) ή συγκεκριμένους τύπους αμφίδρομης μεταγωγής όπου η πολικότητα των σημάτων ποικίλλει δυναμικά.Αυτή η λειτουργία αντιπροσωπεύεται γραφικά στο κάτω αριστερό τεταρτημόριο του χαρακτηριστικού διαγράμματος ενεργοποίησης τεσσάρων τετραγώνων, που αντιστοιχεί στον αρνητικό αρνητικό συνδυασμό των τάσεων πύλης και ΜΤ2.

Παρά την ελαφρώς μειωμένη ευαισθησία του σε σύγκριση με το τεταρτημόριο Ι, το Quadrant III εξακολουθεί να προσφέρει αξιόπιστη και ευαίσθητη συμπεριφορά ενεργοποίησης, γεγονός που την καθιστά πρακτική επιλογή σε πολλές αμφίδρομες ή συμμετρικές εφαρμογές μεταγωγής, όπου απαιτείται από τις δύο πολωνίες.

Τεταρτημόριο IV: MT2 αρνητικό, θετική πύλη

Αυτό το τεταρτημόριο αντιπροσωπεύει έναν από τους λιγότερο ευαίσθητους λειτουργικούς τρόπους του θυρίστορ, όπως το Quadrant II.Σε αυτή τη διαμόρφωση, ο κύριος τερματικός σταθμός 2 (MT2) είναι αρνητικός σε σχέση με τον κύριο ακροδέκτη 1 (MT1), ενώ η πύλη λαμβάνει ένα θετικό ρεύμα.Λόγω αυτής της διάταξης πολικότητας, η ενεργοποίηση της συσκευής απαιτεί υψηλότερο ρεύμα πύλης σε σύγκριση με τους πιο ευαίσθητους τρόπους που βρίσκονται στα τεταρτημόρια Ι και III.

Στη χαρακτηριστική καμπύλη V-I, το τεταρτημόριο IV βρίσκεται στο τμήμα κάτω δεξιά, όπου η εφαρμοζόμενη τάση είναι αρνητική και το ρεύμα πύλης κατευθύνεται θετικά.Η αγωγιμότητα σε αυτόν τον τρόπο είναι σχετικά αναποτελεσματική, καθιστώντας την λιγότερο ευνοϊκή από την άποψη της ευαισθησίας της πύλης και της χρήσης ενέργειας.Πολλοί αποφεύγουν να χρησιμοποιούν αυτό το τεταρτημόριο για ενεργοποίηση όταν απαιτείται υψηλή απόδοση ή χαμηλή πύλη.Ωστόσο, η κατανόηση της συμπεριφοράς του εξακολουθεί να είναι σημαντική για τον πλήρη χαρακτηρισμό των ορίων απόδοσης του θυρίστορ και την εξασφάλιση ασφαλούς λειτουργίας υπό όλες τις πιθανές συνθήκες.

Θυρίστορ (SCR) vs Triac

Χαρακτηριστικό	SCR (ελεγχόμενο από πυρίτιο Ανορθωτής)	Triac (triode για Εναλλασσόμενο ρεύμα)
Οικογένεια	Θυρίστορ	Θυρίστορ
Κατεύθυνση αγωγιμότητας	Unidirectional (μόνο κατεύθυνση)	Αμφίδρομη (και οι δύο κατευθύνσεις)
Ενεργοποίηση της πύλης	Απαιτεί θετικό παλμό πύλης	Μπορεί να ενεργοποιηθεί είτε από θετική είτε από αρνητική πύλη σφυγμός
Συστατικό ενεργοποίησης	Συχνά ενεργοποιήθηκε χρησιμοποιώντας ένα UJT	Συχνά ενεργοποιήθηκε με τη χρήση διακλάθου
Κρατώντας την τρέχουσα συμπεριφορά	Παραμένει μέχρι το τρέχον σταγόνες κάτω από το επίπεδο συγκράτησης	Ίδιο, αλλά και στις δύο κατευθύνσεις
Εστίαση εφαρμογής	Καλύτερο για έλεγχο DC ή μονής κατεύθυνσης AC	Ιδανικό για έλεγχο AC (και οι δύο κατευθύνσεις)
Χειρισμός εξουσίας	Υψηλή τάση και δυνατότητα υψηλού ρεύματος	Μέτρια τάση και χειρισμός ρεύματος
Θερμική διαχείριση	Απαιτείται ψύκτρα θερμότητας	Συνήθως χρειάζεται μόνο μία ψύκτρα
Λειτουργικοί τρόποι λειτουργίας	Λειτουργεί σε μία μόνο λειτουργία	Υποστηρίζει τέσσερις τρόπους λειτουργίας
Χαρακτηριστικά V-I	Λειτουργεί σε ένα τεταρτημόριο	Λειτουργεί σε δύο τεταρτημόρια
Αξιοπιστία	Πιο αξιόπιστος	Λιγότερο αξιόπιστο από το SCR

DIAC VS TRIAC

Χαρακτηριστικό	Διακλαδώ	Τριαδικός
Δομή	Δύο τερματικών συσκευών	Τρι-τερματική συσκευή (MT1, MT2, πύλη)
Μέθοδος ενεργοποίησης	Ενεργοποιείται όταν η τάση υπερβαίνει ένα συγκεκριμένο όριο (όχι εξωτερική σκανδάλη)	Μπορεί να ενεργοποιηθεί εφαρμόζοντας παλμό πύλης
Τερματικός σταθμός	Χωρίς τερματικό πύλης	Έχει τερματικό πύλης για ενεργοποίηση
Ελεγχος	Ελεγχόμενη με τάση;ανεξέλεγκτη εναλλαγή	Ελεγχόμενη με πύλη;Επιτρέπει ακριβή εναλλαγή
Ευαισθησία πολικότητας	Αμφίδρομη αγωγιμότητα	Αμφίδρομη αγωγιμότητα
Κοινή χρήση	Χρησιμοποιείται για την ενεργοποίηση των Triacs στα κυκλώματα ελέγχου	Χρησιμοποιείται για αλλαγή και έλεγχο σε κυκλώματα εναλλασσόμενου ρεύματος
Παράδειγμα εφαρμογής	Μέρος των ελαφρών dimmers, soft-starts κινητήρα (ως σκανδάλη για triac)	Έλεγχος φάσης, έλεγχος ταχύτητας κινητήρα, dimmers, εναλλαγή AC
Λειτουργία στη σύζευξη	Βοηθά στην εξασφάλιση ομαλής και συνεπούς ενεργοποίησης Triac	Κύριο στοιχείο μεταγωγής/ελέγχου, που ενεργοποιείται από το DIAC IN Μερικά κυκλώματα

Πλεονεκτήματα και μειονεκτήματα των triacs

Πλεονεκτήματα των triacs

1. αμφίδρομος ρεύμα αγωγιμότητα

Ένα από τα πλεονεκτήματα ενός triac (Triode για εναλλασσόμενο ρεύμα) είναι η ικανότητά του να διεξάγει ρεύμα και στις δύο κατευθύνσεις.Σε αντίθεση με τα πρότυπα SCRs (ανορθωτές ελεγχόμενης από πυρίτιο), οι οποίοι επιτρέπουν μόνο τη ροή του ρεύματος σε μία κατεύθυνση, τα triacs μπορούν να ελέγχουν την ισχύ AC χωρίς να χρειάζονται πρόσθετα εξαρτήματα για να χειριστούν τη ροή αντίστροφου ρεύματος.Αυτή η αμφίδρομη ικανότητα τις καθιστά χρήσιμες στις εφαρμογές εναλλαγής AC.

2. ενεργοποίηση πύλης με θετικά ή αρνητικά σήματα

Τα triacs μπορούν να ενεργοποιηθούν στην αγωγιμότητα εφαρμόζοντας είτε θετική είτε αρνητική τάση στον ακροδέκτη της πύλης.Αυτή η ευελιξία επιτρέπει μεγαλύτερη ευκολία στο σχεδιασμό κυκλωμάτων, καθώς ο μηχανισμός ενεργοποίησης δεν περιορίζεται σε μία πολικότητα.Αυτό είναι χρήσιμο όταν σχεδιάζετε κυκλώματα για να εργαστείτε και με τα δύο μισά της κυματομορφής AC.

3. Απλοποιεί τον σχεδιασμό κυκλώματος σε σύγκριση με τα Dual SCRs

Επειδή ένα ενιαίο triac μπορεί να ελέγχει τη ροή ρεύματος προς τις δύο κατευθύνσεις, μπορεί συχνά να αντικαταστήσει δύο SCRs που είναι διατεταγμένα σε αντι-παράλληλη.Αυτό μειώνει τον αριθμό των συνολικών στοιχείων, ο οποίος απλοποιεί τη διάταξη του κυκλώματος, μειώνει τις απαιτήσεις του χώρου και μειώνει τα πιθανά σημεία αποτυχίας στο σύστημα.

4. Απαιτεί μόνο μία ψύκτρα και μία ασφάλεια

Χρησιμοποιώντας ένα triac αντί για ένα ζευγάρι SCRS απλοποιεί τη θερμική διαχείριση και την προστασία.Δεδομένου ότι υπάρχει μόνο ένα συστατικό που διατίθεται ισχύος, είναι επαρκής ένας μόνο ψύκτης θερμότητας.Ομοίως, μπορεί να χρησιμοποιηθεί μια ενιαία ασφάλεια για την προστασία, την απλούστευση του σχεδιασμού και ενδεχομένως τη μείωση του κόστους.

5. συμπαγές και οικονομικά αποδοτικό για εφαρμογές χαμηλής έως μεσαίας ισχύος

Τα Triacs χρησιμοποιούνται ευρέως σε οικιακές και ελαφριές βιομηχανικές συσκευές, όπως διακόπτες Dimmer, χειριστήρια ταχύτητας κινητήρα και ρυθμιστές θερμαντήρα.Είναι συμπαγή, φθηνά και εύκολο να ενσωματωθούν σε κυκλώματα, καθιστώντας τα ιδανικά για εφαρμογές όπου ο χειρισμός υψηλής ισχύος δεν αποτελεί πρωταρχικό μέλημα.

Μειονεκτήματα των triacs

1. Μειωμένη αξιοπιστία σε περιβάλλοντα υψηλής ισχύος ή υψηλής θερμοκρασίας

Τα Triacs είναι γενικά λιγότερο ισχυρά από τα SCRs όταν χρησιμοποιούνται σε περιβάλλοντα υψηλής ισχύος ή ηλεκτρικά θορυβώδους.Είναι πιο επιρρεπείς σε ψευδή ενεργοποίηση λόγω ηλεκτρικού θορύβου, ο οποίος περιορίζει τη χρήση τους σε βαρύ βιομηχανικές εφαρμογές όπου οι συνθήκες αυτές είναι κοινές.

2. ευαίσθητο στο DV/DT (ρυθμός αλλαγής τάσης)

Τα Triacs είναι πιο ευαίσθητα στις ταχείες αλλαγές στην τάση, γνωστές ως DV/DT.Μια ξαφνική ακίδα στην τάση μπορεί να ενεργοποιήσει ακούσια τη συσκευή σε αγωγιμότητα, ακόμη και χωρίς σήμα πύλης.Για να αντισταθμιστεί αυτό, συχνά απαιτούνται πρόσθετα κυκλώματα snubber, τα οποία μπορούν να περιπλέξουν το σχέδιο.

3. Χαμηλότερη τάση και ρεύματα σε σύγκριση με το SCRS

Ενώ είναι κατάλληλο για πολλές βιομηχανικές εφαρμογές των καταναλωτών και των ελαφρών, οι Triacs διαθέτουν δυνατότητες χειρισμού χαμηλότερου ρεύματος και τάσης από τα SCRs.Για τα συστήματα υψηλής ισχύος, ειδικά εκείνα που λειτουργούν σε υψηλές τάσεις, τα SCRs είναι συνήθως η προτιμώμενη επιλογή.

4. Η ευαισθησία του τεταρτημορίου μπορεί να οδηγήσει σε ακούσια αγωγιμότητα

Τα triacs μπορούν να ενεργοποιηθούν σε διαφορετικά "τεταρτημόρια" ανάλογα με την πολικότητα του σήματος πύλης και τους κύριους ακροδέκτες.Ορισμένα τεταρτημόρια είναι πιο ευαίσθητα από άλλα, και αν δεν αντιπροσωπεύονται σωστά στο σχεδιασμό, αυτό μπορεί να οδηγήσει σε τυχαία αγωγιμότητα ή αναξιόπιστη λειτουργία.Πρέπει να εξετάσετε προσεκτικά τις συνθήκες κίνησης πύλης για να εξασφαλίσετε αξιόπιστη απόδοση.

Εφαρμογές Triacs

Τα Triacs είναι ηλεκτρονικά εξαρτήματα που χρησιμοποιούνται για τον έλεγχο της ροής ηλεκτρικής ενέργειας AC (εναλλασσόμενου ρεύματος).Βρίσκονται σε πολλές συσκευές που πρέπει να αλλάζουν ή να ρυθμίζουν την τροφοδοσία.Ακολουθούν μερικές κοινές εφαρμογές:

Ελαφροί dimmers

Οι Triacs διαδραματίζουν κεντρικό ρόλο στα φωτεινά κυκλώματα Dimmer, επιτρέποντας τον έλεγχο φάσης της τάσης AC.Με τον έλεγχο του σημείου κατά τη διάρκεια κάθε κύκλου εναλλασσόμενου ρεύματος στον οποίο ενεργοποιείται το triac, περιορίζει αποτελεσματικά την τάση να φτάνει στη λάμπα.Αυτή η τεχνική, που ονομάζεται έλεγχος φάσης-γωνίας, μειώνει τη μέση ισχύ που παραδίδεται, μειώνοντας το φως χωρίς να προκαλεί τρεμοπαίζει.Τα triacs είναι συμπαγή και αποτελεσματικά, καθιστώντας τα ιδανικά για τοποθέτηση σε διακόπτες τοίχου και φωτιστικά.Επιπλέον, τα dimmers με βάση το Triac λειτουργούν καλά με φορτία αντίστασης όπως βολβοί πυρακτώσεως.Ωστόσο, τα σύγχρονα triac dimmers έχουν επίσης σχεδιαστεί για να χειρίζονται τις νεότερες τεχνολογίες φωτισμού, συμπεριλαμβανομένων ορισμένων Dimmable LED και CFLs.

Ελεγκτές ταχύτητας ανεμιστήρα

Σε οικιακές συσκευές, όπως ανεμιστήρες οροφής, ανεμιστήρες εξάτμισης και ορισμένα συστήματα εξαερισμού, τα triacs χρησιμοποιούνται συνήθως για τη ρύθμιση της ταχύτητας του κινητήρα.Ρυθμίζοντας τη γωνία αγωγιμότητας του κύκλου AC, οι Triacs ελέγχουν την ποσότητα τάσης που φθάνει στον κινητήρα του ανεμιστήρα, ο οποίος με τη σειρά του αλλάζει την ταχύτητά του.Αυτό παρέχει ομαλό, συνεχή έλεγχο σε αντίθεση με τα σταθερά επίπεδα ταχύτητας.Οι ελεγκτές ανεμιστήρων με βάση το Triac είναι πιο αποτελεσματικοί και πιο ήσυχοι από τις παλαιότερες μηχανικές μεθόδους.Επιτρέπουν επίσης περισσότερα συμπαγή σχέδια χωρίς κινούμενα μέρη.Αυτό καθιστά τους Triacs μια εξαιρετική επιλογή για ενεργειακά αποδοτικό, χαμηλού θορύβου ελέγχου ανεμιστήρων τόσο σε οικιακές όσο και σε εμπορικές ρυθμίσεις.

Ρυθμιστές θερμοκρασίας

Τα Triacs χρησιμοποιούνται ευρέως σε ηλεκτρικούς θερμαντήρες, φούρνους και θερμοστατικά ελεγχόμενες συσκευές για τη διαχείριση των επιπέδων θερμοκρασίας.Το triac λειτουργεί ως διακόπτης, ενεργοποιώντας και απενεργοποιώντας γρήγορα το στοιχείο θέρμανσης για να διατηρήσει μια σταθερή θερμοκρασία.Αυτή η ταχεία μεταγωγή ελέγχεται συχνά από θερμοστάτη ή μικροελεγκτή, ο οποίος παρακολουθεί τη θερμοκρασία χρησιμοποιώντας αισθητήρες.Επειδή οι Triacs δεν έχουν κινούμενα μέρη, είναι πιο αξιόπιστα και ανθεκτικά από τα μηχανικά ρελέ.Επιτρέπουν επίσης τον ακριβέστερο έλεγχο, συμβάλλοντας στη μείωση της κατανάλωσης ενέργειας.Σε φούρνους κουζίνας, θερμαντήρες δωματίου και λέβητες νερού, τα συστήματα ελέγχου που βασίζονται σε triac συμβάλλουν στην επίτευξη σταθερής απόδοσης και βελτιωμένη ενεργειακή απόδοση.

Έξυπνα οικιακά συστήματα

Στις έξυπνες εφαρμογές στο σπίτι, τα triacs επιτρέπουν την αυτοματοποίηση συσκευών υψηλής τάσης χρησιμοποιώντας σήματα ελέγχου χαμηλής τάσης.Για παράδειγμα, ένας έξυπνος διακόπτης φωτός ή ένας θερμοστάτης μπορεί να χρησιμοποιήσει ένα triac για να μετατρέψει ή να απενεργοποιήσει μια συσκευή AC 230V με βάση εντολές ή περιβαλλοντικούς αισθητήρες.Τα Triacs επιτρέπουν στους μικροελεγκτές και τις ασύρματες μονάδες να ελέγχουν συσκευές όπως φώτα, ανεμιστήρες και θερμαντήρες χωρίς να χρειάζονται μεγάλα ρελέ ή φυσικούς διακόπτες.Αυτό οδηγεί σε πιο συμπαγείς και αποτελεσματικές έξυπνες οικιακές συσκευές.Η ήσυχη λειτουργία, η χαμηλή κατανάλωση ενέργειας και η αξιοπιστία των triacs τους καθιστούν κατάλληλη για ενσωμάτωση σε έξυπνα οικιακά συστήματα που ελέγχονται από εφαρμογές ή βοηθούς φωνής.

Βιομηχανικός αυτοματισμός

Σε βιομηχανικά περιβάλλοντα, τα triacs είναι σημαντικά για τον έλεγχο των μηχανημάτων και των συστημάτων με κινητήρα.Χρησιμοποιούνται για τη ρύθμιση της τροφοδοσίας σε ηλεκτρικούς κινητήρες, αντλίες και συμπιεστές ρυθμίζοντας τη γωνία φάσης της τάσης AC.Αυτό βοηθά στη διαχείριση της ταχύτητας, της ροπής και της συνολικής ενεργειακής απόδοσης.Τα triacs χρησιμοποιούνται επίσης σε ρελέ στερεάς κατάστασης για να μετατρέψουν τα βαριά φορτία χωρίς μηχανική φθορά, καθιστώντας τα πιο αξιόπιστα για συνεχείς βιομηχανικές λειτουργίες.Αυτές οι εφαρμογές επωφελούνται από τις δυνατότητες γρήγορης μεταγωγής των Triacs, τις ανάγκες χαμηλής συντήρησης και το συμπαγές σχεδιασμό.Στα εργοστάσια κατασκευής και επεξεργασίας, τα triacs συμβάλλουν στην αυτοματοποίηση, τη μείωση του κόστους και τον βελτιωμένο έλεγχο σε σύνθετα ηλεκτρικά συστήματα.

Δημοφιλή μοντέλα triac

Δύο ευρέως χρησιμοποιούμενα μοντέλα Triac είναι τα BT136 και BT139.Το BT136 είναι κατάλληλο για εφαρμογές χαμηλής έως μεσαίας ισχύος, που χειρίζεται έως και 4 ενισχυτές και χρησιμοποιείται συχνά σε οικιακές συσκευές όπως DIMMERS, χρονομετρητές και ελεγκτές χαμηλής ισχύος.Το BT139, από την άλλη πλευρά, υποστηρίζει υψηλότερα φορτία ρεύματος μέχρι 16 αμπέρ και είναι καλύτερα κατάλληλο για βιομηχανική ή βαρύτερη οικιακή χρήση.Και τα δύο μοντέλα συνδυάζονται συνήθως με μικροελεγκτές ή οπτικοτόπους για να επιτρέψουν την ακριβή εναλλαγή και την απομόνωση από το κύκλωμα ελέγχου.

Σύναψη

Τα Triacs είναι μικρά αλλά ισχυρά εργαλεία που βοηθούν στον έλεγχο της ηλεκτρικής ενέργειας AC σε πολλές καθημερινές συσκευές.Είναι υπέροχα για να ενεργοποιήσετε και να απενεργοποιήσετε τα πράγματα ή να αλλάξετε πόση δύναμη παίρνει κάτι, όπως το μείωση ενός φωτός ή η επιβράδυνση ενός ανεμιστήρα.Επειδή εργάζονται και στις δύο κατευθύνσεις, εξοικονομούν χώρο και μειώνουν τον αριθμό των εξαρτημάτων που απαιτούνται σε ένα κύκλωμα.Τα Triacs βρίσκονται σε σπίτια και εργοστάσια και συχνά ελέγχονται από μικροσκοπικούς υπολογιστές όπως οι μικροελεγκτές.Αυτός ο οδηγός εξήγησε πώς λειτουργούν οι Triacs, τι είναι κατασκευασμένοι, πώς να τα χρησιμοποιήσετε και πού είναι πιο χρήσιμα.Με αυτή τη γνώση, θα είστε έτοιμοι να επιλέξετε και να χρησιμοποιήσετε το σωστό triac για τα δικά σας έργα ή προϊόντα.
