Συγκρίνοντας την απόδοση ισχύος: NE555 έναντι TS555

Αυτό το άρθρο διερευνά τα ολοκληρωμένα κυκλώματα NE555 και TS555, επισημαίνοντας τους ρόλους τους σε διάφορες εφαρμογές χρονισμού και ταλαντωτή.Θα εξετάσουμε τα μοναδικά χαρακτηριστικά τους, τις πρακτικές χρήσεις και τις διαμορφώσεις PIN και θα συζητήσουμε πώς αυτά τα χαρακτηριστικά επηρεάζουν την επιλογή και την ολοκλήρωσή τους σε ηλεκτρονικά κυκλώματα.

Κατάλογος

Ποιος είναι ο χρονομετρητής NE555;

Ο NE555 είναι ένα πολύ ευπροσάρμοστο ολοκληρωμένο κύκλωμα που χρησιμοποιείται συνήθως σε διάφορες εφαρμογές χρονισμού λόγω της ακριβούς και αξιόπιστης φύσης του.Αυτό το IC διαχειρίζεται αποτελεσματικά τις λειτουργίες τόσο σε μονοσταθερές όσο και σε ASTABLE τρόπους ρυθμίζοντας τις παραμέτρους χρονισμού με αντιστάσεις και πυκνωτές.Σε μονοσταθερή λειτουργία, πολλοί χρησιμοποιούν ένα μόνο ζεύγος αντίστασης-κάτοικου για να καθορίσουν τη διάρκεια των χρονικών διαστημάτων, επιτρέποντας τον ακριβή έλεγχο του πλάτους παλμών.Αυτό είναι επωφελές για λειτουργίες όπως μηχανισμοί διακόπτη debounce ή δημιουργώντας καθυστερήσεις σταθερού χρόνου, όπου η ακρίβεια προσθέτει ένα στρώμα αξιοπιστίας στη συνολική απόδοση.Αντίθετα, σε λειτουργία ASTable, το NE555 λειτουργεί με δύο αντιστάσεις και έναν πυκνωτή για να υπαγορεύσει τόσο τον κύκλο συχνότητας όσο και τον κύκλο λειτουργίας.Αυτή η διαμόρφωση ευνοείται σε συστήματα όπου απαιτείται διαμόρφωση πλάτους παλμού και παραγωγή συχνότητας σήματος, προσφέροντας σταθερά και ομοιόμορφα ταλαντευτικά σήματα για απρόσκοπτη λειτουργικότητα.Το NE555 μπορεί να οδηγήσει σε συσκευές χαμηλού ρεύματος απευθείας με την χωρητικότητα παραγωγής μέχρι 200 ​​MA, ένα χαρακτηριστικό που εξορθολογίζει την πολυπλοκότητα των κυκλωμάτων και εκτιμάται με στόχο την ελαχιστοποίηση των προκλήσεων σχεδιασμού κυκλωμάτων.Η επιχειρησιακή του τάση, που κυμαίνεται από 5 έως 15 V, εξασφαλίζει τη συμβατότητα με τα επίπεδα λογικής TTL σε 5 V, διευκολύνοντας την ενσωμάτωσή της σε περιβάλλοντα μικτού σήματος για να ικανοποιήσει διάφορες απαιτήσεις σχεδιασμού.

Τι είναι το TS555;

Ο TS555 Ο χρονοδιακόπτης CMOS αποτελεί παράδειγμα προόδου στην τεχνολογία του κυκλώματος χρονισμού, παρουσιάζοντας βελτιώσεις σε σχέση με τον παραδοσιακό χρονομετρητή NE555.Μεταξύ των αξιοσημείωτων χαρακτηριστικών του είναι η ενισχυμένη απόδοση ισχύος, καταναλώνοντας απλώς 110 μΑ σε 5 V, η οποία έρχεται σε αντίθεση με τα 3 MA του NE555.Αυτή η αποτελεσματικότητα συμβάλλει στην εκτεταμένη διάρκεια ζωής της μπαταρίας, ευθυγραμμίζοντας με τους σύγχρονους στόχους βιωσιμότητας μειώνοντας τη χρήση ενέργειας σε ηλεκτρονικές συσκευές.Σχεδιασμένο για ένα ευρύτερο φάσμα συχνοτήτων, το TS555 λειτουργεί έως και 2,7 MHz, σημαντική αύξηση από το ανώτατο όριο του NE555 0,1 MHz.Αυτή η δυνατότητα υποστηρίζει πολύπλοκες εφαρμογές που απαιτούν ακριβή χρονισμό σε ρυθμίσεις υψηλής συχνότητας.Η κατασκευή του βελτιώνει επίσης τη σταθερότητα, σε σενάρια που απαιτούν ακριβή χρονισμό.Οι μειωμένες διακυμάνσεις του ρεύματος τροφοδοσίας κατά τη διάρκεια των μεταβάσεων εξασφαλίζουν αξιόπιστη παραγωγή, η οποία είναι επωφελής σε ευαίσθητες ηλεκτρονικές εφαρμογές.Με υψηλή αντίσταση εισόδου 10¹² Ω, το TS555 επιτρέπει τη χρήση μικρότερων πυκνωτών αποσύνδεσης και χρονισμού.Αυτό μεταφράζεται σε πιο συμπαγή σχέδια και μειώνει το κόστος κατασκευής λόγω λιγότερων υλικών αναγκών.Αυτά θα μπορούσαν να θεωρηθούν ως απάντηση στην τεχνική πρόκληση της μεγιστοποίησης της λειτουργικότητας μέσα σε περιορισμένους χώρους, προτεραιότητα σε φορητές και διαστημικές συσκευές.

Χαρακτηριστικά των NE555 και TS555

Χαρακτηριστικά NE555

• Πολυλειτουργική χρονομετρητή IC για καθυστερήσεις χρόνου από μικροδευτερόλεπτα έως ώρες.

• Λειτουργεί σε τρόπους Astable (Oscillator) και Monostable (One-Shot).

• Ρυθμιζόμενος κύκλος λειτουργίας για ευέλικτα σχέδια κυκλώματος.

• Διαχειρίζεται το ρεύμα εξόδου έως 200 MA, συμβατό με τη λογική TTL.

• Χρησιμοποιείται ευρέως σε εκπαιδευτικά κιτ για χρονοδιακόπτες και ταλαντωτές.

Χαρακτηριστικά TS555

• Χαμηλή κατανάλωση ενέργειας, ιδανική για έργα με μπαταρία.

• Υποστηρίζει υψηλές μέγιστες συχνότητες για γρήγορες λειτουργίες.

• Πλήρως συμβατό με το NE555 αλλά πιο ενεργειακά αποδοτικό.

• Λειτουργεί σε 2 V έως 16 V, προσαρμόσιμο σε διάφορα τροφοδοτικά.

• Ελαχιστοποιεί τις τρέχουσες αυξήσεις, τη βελτίωση της αξιοπιστίας και τη μείωση του EMI.

• Υψηλή αντίσταση εισροών για συμβατότητα με σύγχρονα λογικά συστήματα χαμηλής ισχύος.

Διαμόρφωση ακροδέκτη των NE555 και TS555

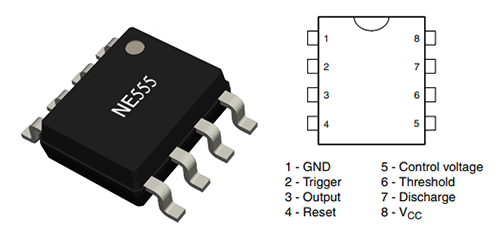

NE555 Pinout

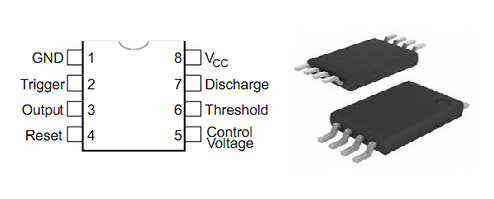

TS555 Pinout

Σχήματα NE555 και TS555

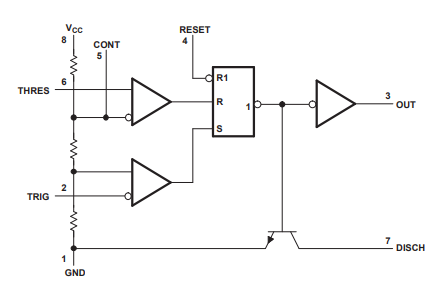

NE555 σχηματική

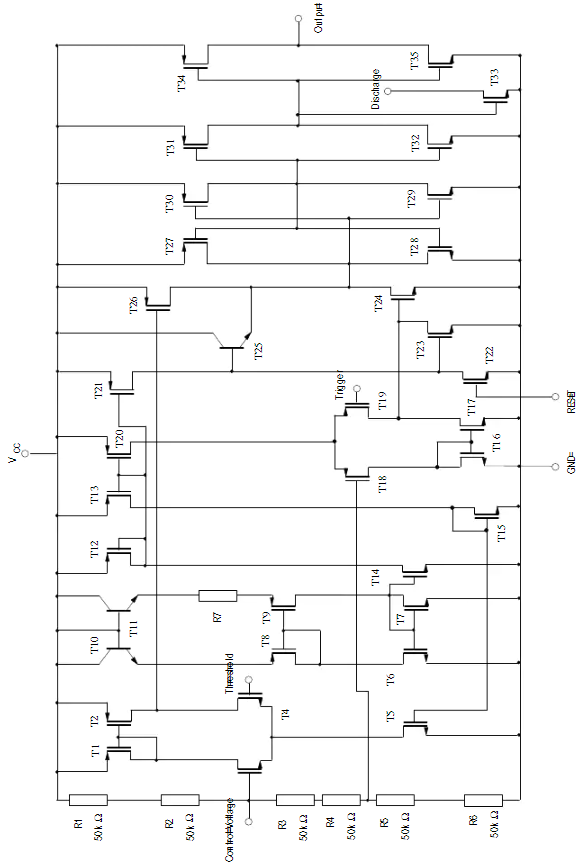

TS555 σχηματική

Τα διαγράμματα μπλοκ των NE555 και TS555

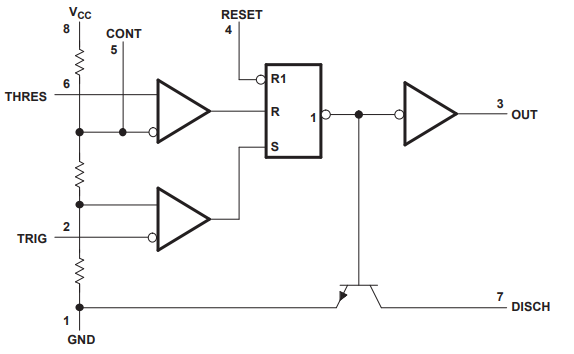

Διάγραμμα μπλοκ NE555

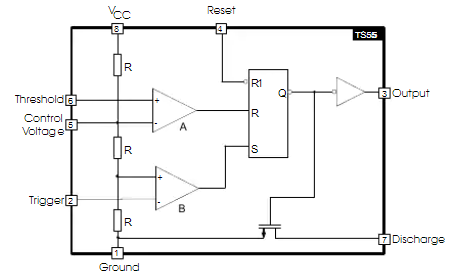

Διάγραμμα μπλοκ TS555

Απόλυτη μέγιστες βαθμολογίες NE555 και TS555

Παράμετρος		Min/max	ΜΟΝΑΔΑ
Τάση τροφοδοσίας VCC (2)		18	V
VI Τάση εισόδου	Cont, Reset, Thres, Trig	VCC	V
Ρεύμα εξόδου IO		± 225	α
θja πακέτο θερμική αντίσταση (3) (4)	D πακέτο	97	° C/w
	P πακέτο	85
	Πακέτο PS	95
	Πακέτο PW	149
θζχ Πακέτο Θερμική αντίσταση (5) (6)	Πακέτο FK	5.61	° C/w
	Πακέτο JG	14.5
TJ Λειτουργική εικονική θερμοκρασία διασταύρωσης		150	° C
Θερμοκρασία θήκης για 60 δευτερόλεπτα	Πακέτο FK	260	° C
Θερμοκρασία μολύβδου 1,6 mm (1/16 in) από την περίπτωση για 60 δευτερόλεπτα	Πακέτο JG	300	° C

NE555 Απόλυτη μέγιστες αξιολογήσεις

Σύμβολο	Παράμετρος	Αξία	Μονάδα
VCC	Τάση τροφοδοσίας	18	V
Out	Ρεύμα εξόδου	± 100	α
Rthja	Διάταξη θερμικής αντίστασης στο περιβάλλον (1)	125	° C/w
Rthjc	Διάταξη θερμικής αντίστασης στην περίπτωση (1)	40	° C/w
TJ	Θερμοκρασία διασταύρωσης	150	° C
TSTG	Εύρος θερμοκρασίας αποθήκευσης	-65 έως +150	° C
ΕΣΔ	Μοντέλο ανθρώπινου σώματος (HBM) (2)	1500	V
ΕΣΔ	Μοντέλο μηχανής (mm) (3)	200	V
ΕΣΔ	Μοντέλο συσκευής φορτισμένου (CDM) (4)	1000	V

TS555 απόλυτες μέγιστες αξιολογήσεις

Εφαρμογές NE555 και TS555

Εφαρμογές NE555

• Χρησιμοποιείται ευρέως σε βιομετρικούς αισθητήρες και αναγνώστες RFID για ακριβή χρονική στιγμή.

• Χρήση για εφαρμογές που χρειάζονται ακριβείς καθυστερήσεις χρόνου και παραγωγή σήματος.

• Λειτουργεί αξιόπιστα σε διάφορα επίπεδα τάσης, κατάλληλα για σύνθετα συστήματα.

• Ενισχύει την απόδοση σε βιομετρικά συστήματα βελτιώνοντας την ταχύτητα και την ακρίβεια αντιστοίχισης.

Εφαρμογές TS555

• Ιδανικό για συσκευές χαμηλής ισχύος και μπαταρίας όπως φορητά ηλεκτρονικά.

• Μειώνει τις αιχμές ρεύματος τροφοδοσίας, εξασφαλίζοντας ομαλότερη και πιο αξιόπιστη λειτουργία.

• Υποστηρίζει ενεργειακά αποδοτικά και βιώσιμα σχέδια με ελάχιστη ζήτηση ισχύος.

• Ιδανική για εφαρμογές όπου η χρονική περίοδος ακριβείας και η εξοικονόμηση ενέργειας είναι σημαντικές.

Συγκριτικές προδιαγραφές των NE555 και TS555

Προδιαγραφές	Τιμή TS555	Τιμή NE555
Τύπος τοποθέτησης	Με τρύπα	Επιφανειακή βάση
Τύπος χρονοδιακόπτη	Πρότυπο	Μονοστάξιμος
Τύπος πακέτου	PDIP	ΕΤΣΙ
Αριθμός εσωτερικών χρονομετρητών	1	2
Αρίθμηση καρφίτσες	8	8
Ελάχιστη τάση τροφοδοσίας	4,5 V	2 V
Μέγιστη τάση τροφοδοσίας λειτουργίας	16 V	16 V
Ελάχιστη θερμοκρασία λειτουργίας	0 ° C	-40 ° C
Μέγιστη θερμοκρασία λειτουργίας	+70 ° C	+125 ° C
Μέγιστο ρεύμα εξόδου χαμηλού επιπέδου	200ma	1MA
Μέγιστο ρεύμα εξόδου υψηλού επιπέδου	-200ma	-0.3ma
Υψος	4,57 χιλιοστά	1,5 χιλιοστά
Μήκος	9,81 χιλιοστά	5mm
Διαστάσεις	9.81 × 6.35 × 4.57mm	5 × 4 × 1,5mm
Πλάτος	6.35 χιλιοστά	4 χιλιοστά

Πληροφορίες πακέτου των NE555 και TS555

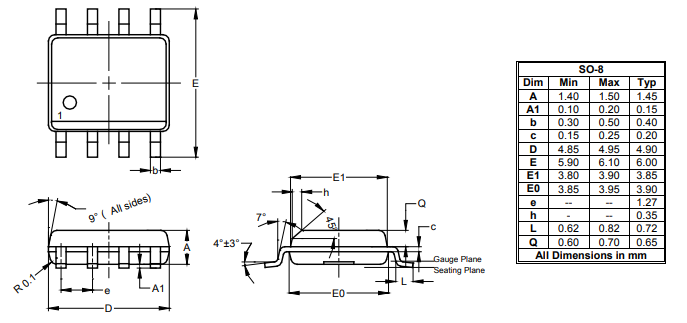

Πληροφορίες πακέτου NE555

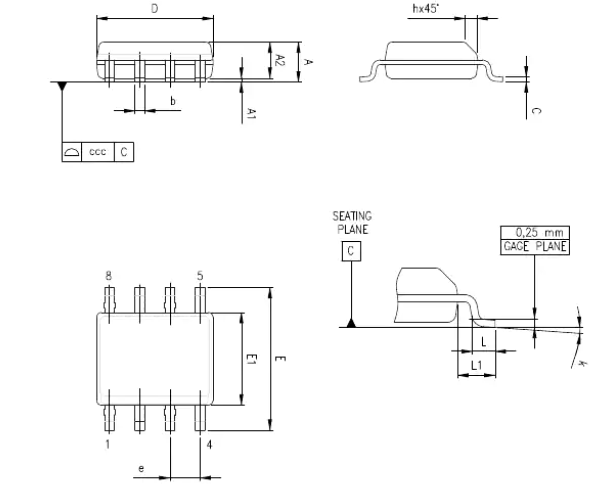

Πληροφορίες πακέτου TS555

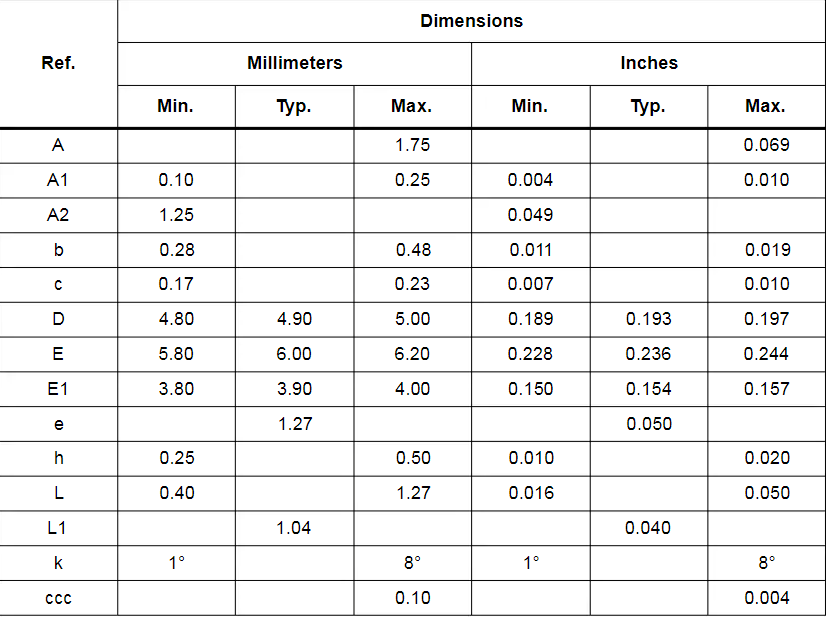

Πληροφορίες πακέτου TS555

Σύναψη

Ο χρονοδιακόπτης TS555 ξεπερνά το παραδοσιακό NE555 με καλύτερη απόδοση ισχύος, ακριβή χρονισμό και συμπαγή σχεδιασμό.Ο αποτελεσματικός χειρισμός του ρεύματος μειώνει την ανάγκη για μεγάλους πυκνωτές, καθιστώντας το ιδανικό για φορητές συσκευές.Με αξιόπιστη απόδοση και χαμηλότερη χρήση ενέργειας, το TS555 είναι μια έξυπνη, βιώσιμη επιλογή για τα σύγχρονα ηλεκτρονικά.
