Μητρώο τμήματος κώδικα (CS) στην τμηματοποίηση μνήμης CPU: Ένας πλήρης οδηγός

Η CPU εκτελεί προγράμματα με πρόσβαση σε οδηγίες που είναι αποθηκευμένες στη μνήμη και ένα βασικό μέρος αυτής της διαδικασίας είναι ο καταχωρητής κώδικα (CS).Το μητρώο CS απαιτείται σε CPU που χρησιμοποιούν ένα μοντέλο μνήμης κατακερματισμένου, ειδικά σε παλαιότερα συστήματα όπως η αρχιτεκτονική X86.Αυτό το άρθρο εξηγεί πώς λειτουργεί το μητρώο CS με τον δείκτη οδηγιών (IP) για τη διαχείριση της μνήμης και γιατί η κατανόηση της τμηματοποίησης της μνήμης εξακολουθεί να είναι σημαντική σήμερα.

Κατάλογος

Ποιο είναι το μητρώο κώδικα (CS);

Το τμήμα κώδικα (CS) είναι ένα εξειδικευμένο μητρώο στην CPU που κατέχει τη διεύθυνση εκκίνησης (ή τη βάση βάσης) του τμήματος κώδικα στη μνήμη.Το τμήμα κώδικα είναι μια ειδική περιοχή μνήμης που περιέχει τον εκτελέσιμο κώδικα ενός προγράμματος.Επομένως, ο καταχωρητής CS επισημαίνει τη θέση στη μνήμη όπου αποθηκεύονται οι οδηγίες για ένα πρόγραμμα, επιτρέποντας στην CPU να ανακτήσει και να εκτελέσει αυτές τις οδηγίες.Ο ρόλος του μητρώου CS καθίσταται σαφέστερος όταν εξετάζουμε τη σχέση του με ένα άλλο σημαντικό μητρώο: Ο δείκτης εντολών (IP).Ενώ ο καταχωρητής CS κατέχει τη διεύθυνση εκκίνησης του τμήματος κώδικα, ο καταχωρητής IP παρακολουθεί τη διεύθυνση μετατόπισης της επόμενης εντολής που θα εκτελεστεί εντός αυτού του τμήματος.Μαζί, οι καταχωρητές CS και IP αποτελούν μια λογική διεύθυνση που επιτρέπει στην CPU να εντοπίσει την ακριβή θέση της επόμενης εντολής στη μνήμη.Για παράδειγμα:

CS = Διεύθυνση βάσης του τμήματος κώδικα

IP = Διεύθυνση μετατόπισης της επόμενης οδηγίας

Όταν συνδυάζεται, η CPU υπολογίζει τη φυσική διεύθυνση ως CS: IP Για να βρείτε και να εκτελέσετε την επόμενη εντολή.

Το μοντέλο διατομής μνήμης

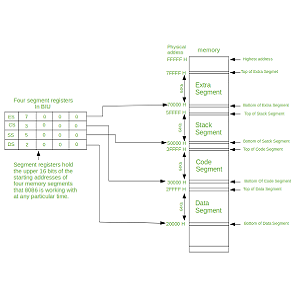

Για να καταλάβουμε γιατί υπάρχει το μητρώο CS, πρέπει να κατανοήσουμε το μοντέλο μνήμης που χρησιμοποιήθηκε συνήθως σε παλαιότερες αρχιτεκτονικές όπως οι επεξεργαστές X86.Σε αυτό το μοντέλο, η μνήμη χωρίζεται σε τμήματα, καθένα από τα οποία εξυπηρετεί διαφορετικό σκοπό:

• Τμήμα κώδικα (CS): Αποθηκεύει εκτελέσιμο κωδικό.

• Τμήμα δεδομένων (DS): Αποθηκεύει μεταβλητές και δεδομένα που χρησιμοποιούνται από το πρόγραμμα.

• Τμήμα στοίβας (SS): Διαχειρίζεται κλήσεις λειτουργίας, τοπικές μεταβλητές και ροή ελέγχου.

• Επιπλέον τμήμα (ES): Χρησιμοποιείται για πρόσθετη αποθήκευση δεδομένων.

Το μοντέλο μνήμης που έχει κατακερματιστεί σχεδιάστηκε για να παρέχει μια δομημένη προσέγγιση στη διαχείριση της μνήμης, καθιστώντας ευκολότερη τη διαίρεση της μνήμης σε ξεχωριστές περιοχές για κώδικα, δεδομένα και τη στοίβα.Αυτή η προσέγγιση επέτρεψε στις CPU να διαχειριστούν πιο αποτελεσματικά τη μνήμη και να παρέχουν καλύτερη προστασία μνήμης διατηρώντας διαφορετικούς τύπους δεδομένων σε ξεχωριστά τμήματα.Στα πρώιμα συστήματα υπολογιστών, η CPU θα μπορούσε να έχει πρόσβαση μόνο σε περιορισμένο ποσό μνήμης κάθε φορά.Το μοντέλο με κατακερματισμένη μνήμη επέτρεψε στους προγραμματιστές να λειτουργούν με μεγαλύτερες ποσότητες μνήμης, χωρίζοντάς το σε μικρότερα, πιο διαχειρίσιμα τμήματα.Αυτός ο σχεδιασμός βοήθησε επίσης στη μείωση του μεγέθους των διευθύνσεων, καθώς οι καταχωρητές τμήματος θα μπορούσαν να κρατήσουν τις διευθύνσεις βάσης, ενώ οι αντισταθμίσεις (όπως το IP) θα ήταν μικρότερες τιμές που προστέθηκαν στη βάση.Ενώ οι σύγχρονοι επεξεργαστές χρησιμοποιούν συχνά ένα μοντέλο επίπεδης μνήμης, όπου όλη η μνήμη αντιμετωπίζεται ως ένας ενιαίος συνεχής χώρος, οι αρχές της τμηματοποίησης εξακολουθούν να επηρεάζουν σήμερα το σχεδιασμό της CPU.Στην πραγματικότητα, ορισμένα σύγχρονα συστήματα συνεχίζουν να χρησιμοποιούν την κατάτμηση για συγκεκριμένους σκοπούς όπως η προστασία της μνήμης και η εικονικοποίηση.

Η σχέση μεταξύ των καταχωρητών CS και IP

Στην κεντρική μονάδα επεξεργασίας ενός υπολογιστή (CPU), η σχέση μεταξύ του καταχωρητή CS (κώδικα) και του μητρώου IP (δείκτης εντολών) είναι σημαντική για τη διαδικασία λήψης και εκτέλεσης οδηγιών.Μαζί, αυτά τα δύο μητρώα καθορίζουν τη θέση της επόμενης οδηγίας στη μνήμη και διασφαλίζουν ότι η CPU γνωρίζει ακριβώς τι πρέπει να εκτελέσει σε κάθε βήμα της ροής ενός προγράμματος.

Ο μητρώος CS κατέχει τη διεύθυνση εκκίνησης ενός συγκεκριμένου τμήματος στη μνήμη όπου βρίσκεται ο εκτελέσιμος κώδικας.Αυτή η διεύθυνση βασισμένη σε τμήμα απαιτείται σε κατακερματισμένες αρχιτεκτονικές μνήμης, επιτρέποντας στην CPU να διαιρεί τη μνήμη σε λογικά τμήματα για διαφορετικούς τύπους δεδομένων, όπως κώδικες, στοίβα και τμήματα δεδομένων.Από την άλλη πλευρά, ο μητρώος IP ενεργεί ως δείκτης που παρακολουθεί την επόμενη εντολή να εκτελέσει μέσα στο τρέχον τμήμα κώδικα.Ο καταχωρητής IP περιέχει μια τιμή μετατόπισης, η οποία υποδεικνύει πόσο μακριά από το σημείο εκκίνησης του τμήματος κώδικα βρίσκεται η επόμενη εντολή.

Στην πράξη, αυτή η σχέση λειτουργεί ως εξής: Η CPU διαβάζει πρώτα τη διεύθυνση που είναι αποθηκευμένη στο μητρώο CS για να προσδιορίσει το σημείο εκκίνησης του τμήματος κώδικα στη μνήμη.Στη συνέχεια, χρησιμοποιεί την τιμή που είναι αποθηκευμένη στο μητρώο IP για να υπολογίσει την ακριβή θέση της επόμενης εντολής προσθέτοντας την μετατόπιση IP στη διεύθυνση βάσης που παρέχεται από το μητρώο CS.Ο συνδυασμός αυτών των δύο τιμών, της διεύθυνσης βάσης από το μητρώο CS και της μετατόπισης από το μητρώο IP, αποδίδει τη διεύθυνση φυσικής μνήμης όπου αποθηκεύεται η επόμενη εντολή.

Μόλις υπολογιστεί η φυσική διεύθυνση, η CPU ανακτά την εντολή από τη μνήμη, την αποκωδικοποιεί και την εκτελεί.Μετά την εκτέλεση, ο μητρώος IP ενημερώνεται για να επισημάνει την επόμενη εντολή σε ακολουθία και η διαδικασία επαναλαμβάνεται.Αυτός ο συνεχής κύκλος της λήψης, της αποκωδικοποίησης και της εκτέλεσης των οδηγιών είναι ο βασικός μηχανισμός με τον οποίο η CPU πραγματοποιεί προγράμματα.Οι καταχωρητές CS και IP συνεργάζονται για να εξασφαλίσουν ότι η CPU γνωρίζει ακριβώς πού να κοιτάξει στη μνήμη για να βρει την επόμενη εντολή να εκτελέσει.Αυτή η σχέση είναι καλή για τη διατήρηση της σωστής ροής προγραμμάτων εκτέλεσης, ιδιαίτερα σε συστήματα με αρχιτεκτονικές μνήμης που έχουν κατακερματιστεί.

Γιατί το μητρώο CS έχει σημασία στον προγραμματισμό;

Το μητρώο CS είναι εξαιρετικό στον προγραμματισμό χαμηλού επιπέδου και στην ανάπτυξη συστημάτων, ειδικά σε περιβάλλοντα που βασίζονται σε μοντέλα μνήμης που έχουν κατακερματιστεί.Ορίζει τα όρια του τμήματος κώδικα, όπου αποθηκεύονται οι εκτελέσιμες οδηγίες και βοηθά στην εξασφάλιση ότι τα προγράμματα εκτελούνται στο χώρο μνήμης που έχουν εκχωρηθεί.Απαιτείται σωστή διαχείριση αυτών των ορίων τμήματος για την αποφυγή σφαλμάτων και τη διατήρηση της σταθερότητας του συστήματος.Ένα κοινό ζήτημα με την κακή διαχείριση του τμήματος είναι οι παραβιάσεις πρόσβασης.Αυτά συμβαίνουν όταν ένα πρόγραμμα προσπαθεί σε μνήμη TACCESS έξω από το καθορισμένο τμήμα κώδικα, οδηγώντας σε συντριβές ή απροσδόκητη συμπεριφορά.Για παράδειγμα, εάν το πρόγραμμα υπερβαίνει το μέγεθος του τμήματος κώδικα, μπορεί να αντικαταστήσει τη γειτονική μνήμη, με αποτέλεσμα κατεστραμμένα δεδομένα ή ακανόνιστη απόδοση.

Ένας άλλος κίνδυνος είναι η απρόβλεπτη συμπεριφορά του προγράμματος λόγω της ακατάλληλης χρήσης του μητρώου CS.Όταν η CPU εκτελεί οδηγίες από ακούσιες περιοχές μνήμης, το σύστημα μπορεί να συμπεριφέρεται απρόβλεπτα ή να καταρρεύσει εξ ολοκλήρου.Αυτό ήταν ένα συχνό πρόβλημα σε παλαιότερα συστήματα που χρησιμοποίησαν κατακερματισμένη μνήμη, όπως οι πρώτες αρχιτεκτονικές X86, όπου οι προγραμματιστές έπρεπε να διαχειριστούν προσεκτικά τα μητρώα όπως το CS, το DS (τμήμα δεδομένων) και το SS (τμήμα στοίβας).Αν και τα σύγχρονα συστήματα χρησιμοποιούν συχνά μοντέλα επίπεδης μνήμης, η κατανόηση του μητρώου CS παραμένει σημαντική για εσάς που εργάζεστε σε ενσωματωμένα συστήματα, σχεδιασμό λειτουργικού συστήματος ή σε άλλα πεδία που απαιτούν άμεσο έλεγχο μνήμης.Σε αυτούς τους τομείς, η αποτελεσματική διαχείριση των ορίων της μνήμης εξασφαλίζει την αξιοπιστία του συστήματος, αποτρέπει τη διαφθορά των δεδομένων και αποφεύγει τα σφάλματα που είναι δύσκολο να διαγνωσθούν.Για προγραμματιστές χαμηλού επιπέδου, ο mastering του μητρώου CS αποτελεί βασικό μέρος της κατασκευής σταθερού, αποτελεσματικού λογισμικού.
