Αισθητήρας θέσης εκκεντροφόρου άξονα: Λειτουργία, συμπτώματα αποτυχίας, δοκιμές και εφαρμογές

Στα σημερινά αυτοκίνητα, ο αισθητήρας θέσης εκκεντροφόρου άξονα αποτελεί βασικό μέρος του κινητήρα.Αυτός ο αισθητήρας βοηθά τον υπολογιστή του αυτοκινήτου, γνωστός ως μονάδα ελέγχου του κινητήρα (ECM), βεβαιωθείτε ότι τα πάντα στον κινητήρα λειτουργούν ομαλά.Ελέγχει πού είναι ο εκκεντροφόρος άξονας και πόσο γρήγορα κινείται και λέει στην ECM να προσαρμόσει το χρονοδιάγραμμα της παράδοσης καυσίμου και σπινθήρων.Αυτό κάνει το αυτοκίνητο να τρέχει καλύτερα, να χρησιμοποιεί τα καύσιμα πιο αποτελεσματικά και να παράγει λιγότερη ρύπανση.Αυτό το άρθρο θα εξηγήσει τι κάνει ο αισθητήρας θέσης εκκεντροφόρου άξονα, γιατί είναι σημαντικό και τι μπορεί να πάει στραβά με αυτό.

Κατάλογος

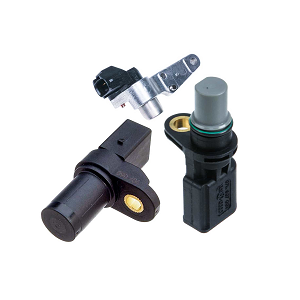

Τι είναι ο αισθητήρας θέσης εκκεντροφόρου άξονα;

Ένας αισθητήρας θέσης εκκεντροφόρου άξονα είναι ένα σημαντικό μέρος του κινητήρα ενός αυτοκινήτου.Βοηθά τον κινητήρα να τρέχει ομαλά ελέγχοντας πότε η πυρκαγιά των μπουζί και όταν εγχύεται καύσιμο.Αυτός ο αισθητήρας παρακολουθεί πόσο γρήγορα ο εκκεντροφόρος άξονας περιστρέφεται και όπου βρίσκεται.Στη συνέχεια στέλνει αυτές τις πληροφορίες στη μονάδα ελέγχου του κινητήρα (ECM), η οποία χρησιμοποιεί τα δεδομένα για να ρυθμίσει το χρονισμό του κινητήρα για καλύτερη απόδοση, απόδοση καυσίμου και χαμηλότερες εκπομπές.Ο αισθητήρας τοποθετείται κοντά στον εκκεντροφόρο άξονα, ώστε να μπορεί να συλλέξει ακριβή δεδομένα.Η ακριβής του θέση εξαρτάται από το σχεδιασμό του κινητήρα και τον κατασκευαστή αυτοκινήτων.

Η δουλειά του αισθητήρα είναι να ανιχνεύσει την κίνηση του εκκεντροφόρου άξονα χωρίς καμία παρέμβαση.Βοηθά επίσης τον κινητήρα να γνωρίζει ποιος κύλινδρος βρίσκεται στο εγκεφαλικό επεισόδιο, διασφαλίζοντας ότι ο χρόνος έγχυσης καυσίμου και ανάφλεξης είναι σε συγχρονισμό με τον στροφαλοφόρο άξονα.Παρόλο που ο αισθητήρας θέσης εκκεντροφόρου άξονα είναι μικρός, παίζει μεγάλο ρόλο στο πόσο καλά λειτουργεί ο κινητήρας.Βοηθά τον κινητήρα να ξεκινήσει σωστά, να τρέχει αποτελεσματικά και να χρησιμοποιεί με σύνεση τα καύσιμα.Χωρίς αυτόν τον αισθητήρα, ο κινητήρας θα μπορούσε να ανατρέψει, να σταματήσει ή να έχει πρόβλημα να ξεκινήσει.Αυτό καθιστά το κύριο μέρος της σύγχρονης τεχνολογίας αυτοκινήτων.

Λειτουργίες του αισθητήρα θέσης εκκεντροφόρου άξονα

Η κύρια λειτουργία του αισθητήρα θέσης εκκεντροφόρου άξονα είναι η παρακολούθηση και η αναφορά της ακριβούς θέσης και της ταχύτητας περιστροφής του εκκεντροφόρου άξονα για τη μονάδα ελέγχου του κινητήρα (ECM) για τη ρύθμιση διαφόρων πτυχών της λειτουργίας του κινητήρα.Αυτός ο αισθητήρας συγκεντρώνει συνεχώς τα δεδομένα για να διασφαλίσει ότι η ECM μπορεί να ελέγχει με ακρίβεια τη χρονική στιγμή της έγχυσης καυσίμου, τον χρονισμό ανάφλεξης και τον μεταβλητό χρονισμό βαλβίδων (VVT).Χωρίς ακριβείς εισροές από αυτόν τον αισθητήρα, η ECM θα αγωνιστεί να συγχρονίσει αυτές τις λειτουργίες, οδηγώντας σε αναποτελεσματική καύση, μειωμένη ισχύ εξόδου και αυξημένη κατανάλωση καυσίμου.Ο αισθητήρας βοηθά στην ανίχνευση τυχόν παρατυπιών στην κίνηση του εκκεντροφόρου άξονα, όπως εσφαλμένες πυρκαγιές ή μηχανικά ζητήματα, τα οποία θα μπορούσαν να επηρεάσουν αρνητικά τη συνολική απόδοση του κινητήρα.Με τον προσδιορισμό αυτών των ασυνέπειων, η ECM μπορεί να κάνει προσαρμογές για να διατηρήσει την ομαλή λειτουργία και να αποτρέψει πιθανές βλάβες στα εξαρτήματα του κινητήρα.

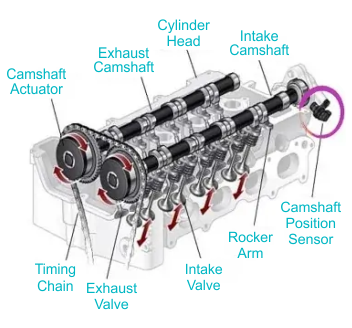

Εικόνα 2. Διάγραμμα ενός κινητήρα (DOHC) με αισθητήρα θέσης εκκεντροφόρου άξονα

Μία από τις βασικές ευθύνες του αισθητήρα θέσης εκκεντροφόρου άξονα είναι να βοηθήσει στον ακριβή χρονισμό των βαλβίδων πρόσληψης και εξάτμισης μεταδίδοντας δεδομένα στην ECM.Δεδομένου ότι ο εκκεντροφόρος ελέγχει το άνοιγμα και το κλείσιμο αυτών των βαλβίδων, τα δεδομένα του αισθητήρα επιτρέπουν στην ECM να καθορίσει την ακριβή στιγμή για την έγχυση καυσίμου και την ανάφλεξη με σπινθήρα.Αυτός ο συγχρονισμός είναι σημαντικός επειδή το μίγμα καυσίμου-αέρα πρέπει να αναφλεγεί στο ιδανικό σημείο του κύκλου καύσης για να μεγιστοποιηθεί η ισχύς της ισχύος, ενώ ελαχιστοποιείται τα σπατάλη καυσίμου και εκπομπών.Εάν ο αισθητήρας θέσης του εκκεντροφόρου άξονα αποτύχει ή παρέχει ανακριβή δεδομένα, ο κινητήρας μπορεί να παρουσιάσει τραχύ ρελαντί, δισταγμό κατά την επιτάχυνση ή ακόμα και να σταματήσει, καθώς η ECM δεν θα μπορούσε να ρυθμίσει αποτελεσματικά τον χρονισμό των βαλβίδων.Επιπλέον, επειδή ο εκκεντροφόρος περιστρέφεται με τη μισή ταχύτητα του στροφαλοφόρου άξονα, ο αισθητήρας εξασφαλίζει ότι η ECM μπορεί να διαφοροποιήσει μεταξύ των εγκεφαλικών επεισοδίων πρόσληψης και εξάτμισης, αποτρέποντας τους εσφαλμένους υπολογισμούς στο χρονοδιάγραμμα που διαφορετικά θα μπορούσαν να οδηγήσουν σε αναποτελεσματικότητα του κινητήρα.Παρακολουθεί συνεχώς αυτές τις κινήσεις, ο αισθητήρας βοηθά στη διατήρηση της ομαλής και συνεπούς λειτουργίας του κινητήρα.

Μια άλλη συνάρτηση του αισθητήρα θέσης εκκεντροφόρου άξονα είναι ο ρόλος του στην υποστήριξη του συστήματος χρονισμού μεταβλητής βαλβίδας (VVT), το οποίο ρυθμίζει δυναμικά τον χρονισμό των βαλβίδων για τη βελτιστοποίηση της απόδοσης υπό διαφορετικές συνθήκες οδήγησης.Σε οχήματα εξοπλισμένα με τεχνολογία VVT, η ECM βασίζεται σε δεδομένα από τον αισθητήρα θέσης εκκεντροφόρου άξονα για να μεταβάλει το χρονισμό των βαλβίδων με βάση παράγοντες όπως το φορτίο του κινητήρα, η ταχύτητα και η θέση του γκαζιού.Με αυτόν τον τρόπο, το σύστημα μπορεί να βελτιώσει την αποδοτικότητα των καυσίμων σε χαμηλότερες ταχύτητες, μεγιστοποιώντας την ισχύ σε υψηλότερες ταχύτητες, δημιουργώντας μια ισορροπία μεταξύ της απόδοσης και της οικονομίας.Με τη βελτιστοποίηση του χρονισμού των βαλβίδων πρόσληψης και εξαγωγής, ο αισθητήρας συμβάλλει στη μείωση των εκπομπών εξασφαλίζοντας πληρέστερη καύση καυσίμων.Διαφορετικοί τύποι αισθητήρων θέσης εκκεντροφόρου άξονα, παρέχουν ακριβή και αξιόπιστη μετάδοση δεδομένων στην ECM, εξασφαλίζοντας ότι οι προσαρμογές που έγιναν στο χρονισμό των βαλβίδων είναι ακριβείς και ανταποκρίνονται.

Θέση του αισθητήρα θέσης εκκεντροφόρου άξονα

Ο αισθητήρας θέσης εκκεντροφόρου άξονα τοποθετείται προσεκτικά στον κινητήρα για να εξασφαλίσει ότι μπορεί να παρακολουθεί με ακρίβεια την κίνηση του εκκεντροφόρου άξονα.Ενώ η ακριβής του θέση εξαρτάται από τη δημιουργία και το μοντέλο του οχήματος, βρίσκεται συνήθως κοντά στην κυλινδροκεφαλή, προσαρτημένη στο κάλυμμα χρονισμού ή τοποθετείται στο μπλοκ του κινητήρα.Αυτή η στρατηγική τοποθέτηση επιτρέπει στον αισθητήρα να συλλέγει ακριβή δεδομένα περιστροφής από τον εκκεντροφόρο άξονα για τη ρύθμιση του χρονισμού του κινητήρα.Με τη συνεχή παρακολούθηση της κίνησης του εκκεντροφόρου άξονα, ο αισθητήρας βοηθά να διασφαλιστεί ότι ο κινητήρας λειτουργεί ομαλά και αποτελεσματικά.Χωρίς έναν σωστά τοποθετημένο αισθητήρα, η μονάδα ελέγχου του κινητήρα (ECM) δεν θα λάβει τα δεδομένα για να ρυθμίσει σωστά το χρονισμό ανάφλεξης και την έγχυση καυσίμου.

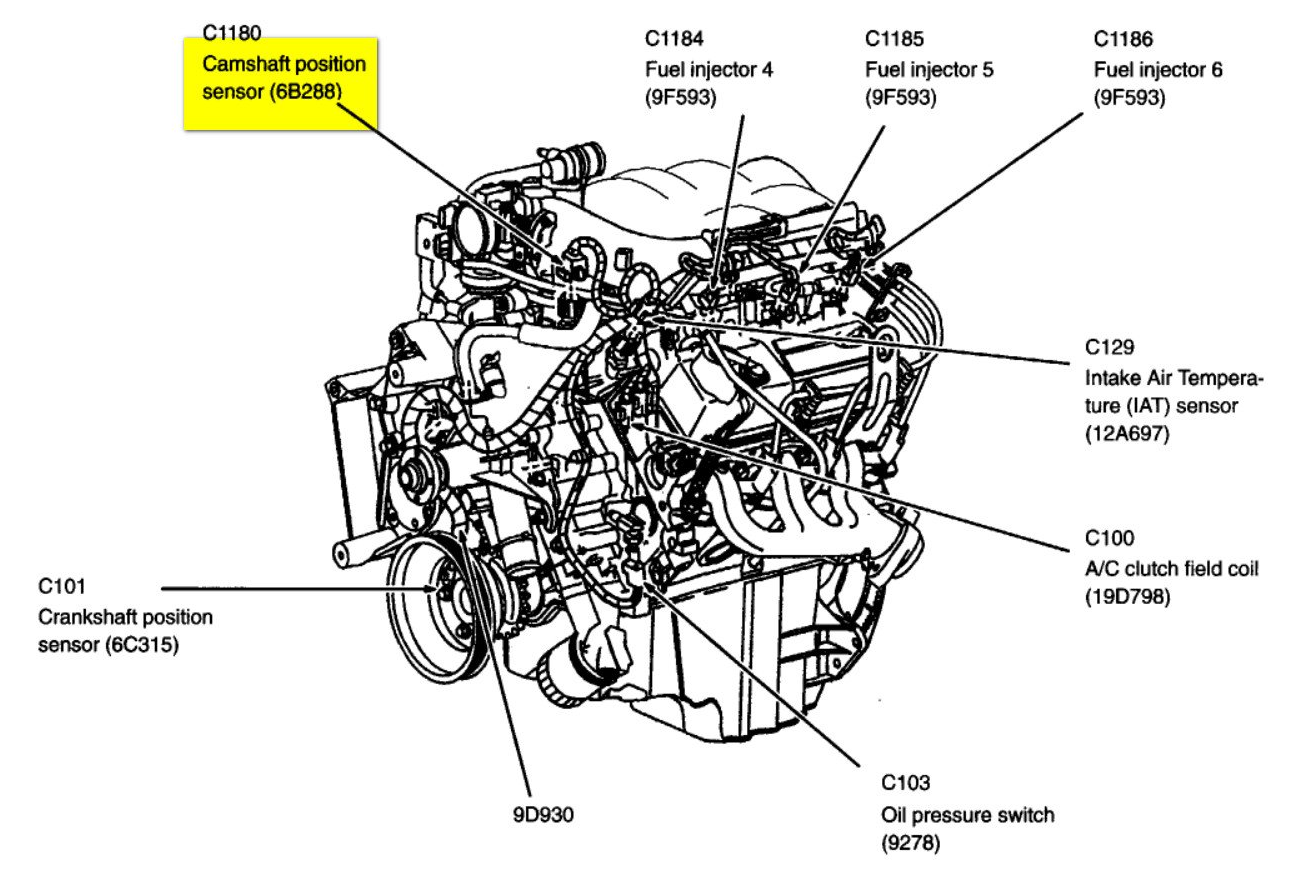

Εικόνα 3. Θέση του αισθητήρα θέσης εκκεντροφόρου άξονα

Σε ορισμένους κινητήρες, ο αισθητήρας θέσης εκκεντροφόρου άξονα είναι κρυμμένος πίσω από το κάλυμμα χρονισμού, καθιστώντας πιο δύσκολο την πρόσβαση.Η επίτευξη του αισθητήρα σε αυτές τις περιπτώσεις μπορεί να απαιτεί πρόσθετα βήματα, όπως η αφαίρεση του καλύμματος ή άλλων κοντινών εξαρτημάτων.Παρά την πρόσθετη προσπάθεια που απαιτείται για την πρόσβαση, αυτή η τοποθέτηση είναι σημαντική επειδή επιτρέπει στον αισθητήρα να ανιχνεύει αλλαγές στη θέση του εκκεντροφόρου άξονα.Η ECM βασίζεται σε αυτά τα δεδομένα για να πραγματοποιήσει σταθερές προσαρμογές που βελτιώνουν την απόδοση του κινητήρα, την απόδοση καυσίμου και τη συνολική μετακίνηση.Η σωστή τοποθέτηση του αισθητήρα εξασφαλίζει ότι ο κινητήρας λειτουργεί στο καλύτερο δυνατό, μειώνοντας τον κίνδυνο κακοποιήσεων ή ζητήματα απόδοσης που μπορεί να προκύψουν από λανθασμένο χρονισμό.

Πώς λειτουργεί ο αισθητήρας θέσης εκκεντροφόρου άξονα;

Ο αισθητήρας θέσης εκκεντροφόρου άξονα λειτουργεί ανιχνεύοντας την περιστροφή του εκκεντροφόρου άξονα και μετατρέποντας αυτή την κίνηση σε ηλεκτρονικά σήματα.Αυτά τα σήματα αποστέλλονται στη μονάδα ελέγχου του κινητήρα (ECM), η οποία χρησιμοποιεί τα δεδομένα για να ρυθμίσει το χρονισμό του κινητήρα και άλλες λειτουργίες.Ο τρόπος με τον οποίο ο αισθητήρας καταγράφει την κίνηση του εκκεντροφόρου άξονα εξαρτάται από τον συγκεκριμένο τύπο τεχνολογίας που χρησιμοποιεί.Οι πιο συνηθισμένοι τύποι περιλαμβάνουν μαγνητικούς, επαγωγικούς, εφέ αίθουσας και οπτικούς αισθητήρες.

Ένας μαγνητικός αισθητήρας λειτουργεί με βάση τις αλλαγές στο μαγνητικό πεδίο.Καθώς περιστρέφεται ο εκκεντροφόρος, προκαλεί διακυμάνσεις στο μαγνητικό πεδίο, τις οποίες ανιχνεύει ο αισθητήρας.Αυτές οι αλλαγές στη συνέχεια μετατρέπονται σε ένα ηλεκτρικό σήμα που αποστέλλεται στην ECM.Ομοίως, ένας επαγωγικός αισθητήρας λειτουργεί χρησιμοποιώντας πηνίο και μαγνήτη.Όταν ο εκκεντροφόρος άξονας περιστρέφεται, τα μεταλλικά δόντια σε ένα περάσματα γραναζιών από τον αισθητήρα, μεταβάλλοντας το μαγνητικό πεδίο και δημιουργώντας ένα σήμα τάσης.

Ένας αισθητήρας Hall Effect λειτουργεί διαφορετικά χρησιμοποιώντας ένα τσιπ ημιαγωγών για την ανίχνευση μαγνητικών πεδίων.Αντί να βασίζεται σε μεταβαλλόμενα επίπεδα τάσης, παράγει ένα ψηφιακό σήμα που ενεργοποιείται και απενεργοποιείται καθώς περιστρέφεται ο εκκεντροφόρος.Αυτό επιτρέπει στην ECM να λαμβάνει ένα καθαρό και ακριβές σήμα.Από την άλλη πλευρά, ένας οπτικός αισθητήρας χρησιμοποιεί μια δέσμη φωτός και έναν περιστρεφόμενο δίσκο με σχισμές ή τρύπες.Καθώς ο δίσκος περιστρέφεται με τον εκκεντροφόρο άξονα, διακόπτει τη δέσμη φωτός σε τακτά χρονικά διαστήματα.Ο αισθητήρας ανιχνεύει αυτές τις διακοπές και τις μετατρέπει σε σήματα που υποδεικνύουν τη θέση του εκκεντροφόρου άξονα.

Κάθε τύπος αισθητήρα θέσης εκκεντροφόρου έχει τα δικά του οφέλη, αλλά όλοι εξυπηρετούν τον ίδιο σκοπό, παρέχοντας στην ECM ακριβή και δεδομένα.Αυτό εξασφαλίζει την κατάλληλη απόδοση του κινητήρα, την αποτελεσματική καύση καυσίμων και την ομαλή λειτουργία του οχήματος.

Τύποι και χαρακτηριστικά των αισθητήρων θέσης εκκεντροφόρου άξονα

Υπάρχουν διαφορετικοί τύποι αισθητήρων θέσης εκκεντροφόρου άξονα και ταξινομούνται με βάση τον τρόπο λειτουργίας τους.Οι τρεις κύριοι τύποι είναι ο αισθητήρας μαγνητικού τύπου, ο αισθητήρας εξόδου AC και ο αισθητήρας Hall Effect.Κάθε ένας από αυτούς τους αισθητήρες λειτουργεί με ελαφρώς διαφορετικό τρόπο και έχει σχεδιαστεί για να ανταποκρίνεται στις ανάγκες συγκεκριμένων συστημάτων κινητήρων.Η κατανόηση αυτών των τύπων και των χαρακτηριστικών τους βοηθά στην επιλογή του σωστού αισθητήρα για ένα όχημα και στη διάγνωση τυχόν προβλημάτων που μπορεί να προκύψουν.

Μαγνητικός αισθητήρας

Ο αισθητήρας θέσης μαγνητικού εκκεντροφόρου άξονα λειτουργεί χρησιμοποιώντας την αρχή της ηλεκτρομαγνητικής επαγωγής.Περιέχει έναν μόνιμο μαγνήτη και ένα πηνίο σύρματος.Όταν ο εκκεντροφόρος άξονας περιστρέφεται, ένας οδοντωτός τροχός ή αναστολέας περνάει κοντά στον αισθητήρα, προκαλώντας αλλαγές στο μαγνητικό πεδίο.Αυτές οι αλλαγές δημιουργούν ένα ηλεκτρικό σήμα που ποικίλλει σε αντοχή και συχνότητα, ανάλογα με το πόσο γρήγορα περιστρέφεται ο εκκεντροφόρος.Αυτός ο τύπος αισθητήρα τοποθετείται συνήθως μέσα στον διανομέα ή κοντά στον εκκεντροφόρο άξονα.

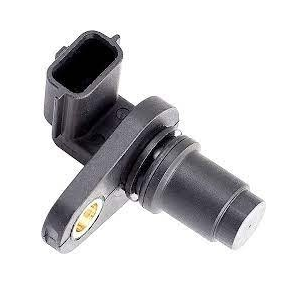

Εικόνα 4. Αισθητήρας θέσης εκκεντροφόρου μαγνητικού τύπου

Παράγει ένα αναλογικό σήμα τάσης, το οποίο σημαίνει ότι το σήμα αλλάζει συνεχώς καθώς κινείται ο εκκεντροφόρος.Ένα από τα μεγαλύτερα πλεονεκτήματα ενός μαγνητικού αισθητήρα είναι η απλότητα και η ανθεκτικότητα του.Δεν χρειάζεται εξωτερική πηγή ενέργειας, καθιστώντας την αξιόπιστη σε πολλές συνθήκες κινητήρα.Ωστόσο, έχει κάποια μειονεκτήματα.Η αντοχή του σήματος μπορεί να επηρεαστεί από τις μεταβολές της θερμοκρασίας και την ακριβή θέση του αισθητήρα.Εάν ο αισθητήρας δεν τοποθετηθεί σωστά ή αν γίνει πολύ ζεστό, η απόδοσή του μπορεί να μειωθεί.

Αισθητήρας εξόδου AC

Ο αισθητήρας θέσης εκκεντροφόρου άξονα AC δημιουργεί ένα σήμα εναλλασσόμενου ρεύματος (AC) όταν περιστρέφεται ο εκκεντροφόρος άξονας.Αυτός ο αισθητήρας λειτουργεί με έναν τροχό Reluctor, ο οποίος έχει προσεκτικά χωριστά δόντια.Καθώς αυτά τα δόντια περνούν από τον αισθητήρα, δημιουργούν μια τάση εναλλασσόμενου ρεύματος που χρησιμοποιεί η ECM για να καθορίσει τη θέση του εκκεντροφόρου άξονα και το χρονοδιάγραμμα των κυλίνδρων του κινητήρα.Αυτός ο αισθητήρας βρίσκεται συνήθως κοντά στον εκκεντροφόρο άξονα και συχνά ενσωματώνεται σε άλλα εξαρτήματα χρονισμού του κινητήρα.

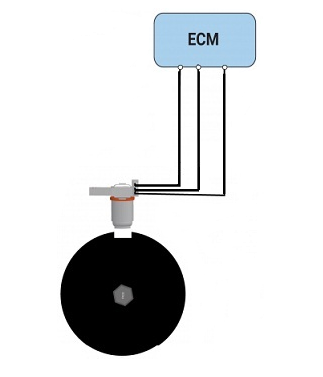

Εικόνα 5. Αισθητήρας τύπου αισθητήρα εξόδου AC

Το κύριο πλεονέκτημά του είναι ότι παράγει ένα ισχυρό σήμα, ακόμη και όταν ο κινητήρας λειτουργεί με χαμηλές ταχύτητες.Αυτό καθιστά μια καλή επιλογή για να εξασφαλιστεί ότι η ECM λαμβάνει ακριβή δεδομένα σε όλες τις συνθήκες οδήγησης.Ωστόσο, το σήμα από έναν αισθητήρα εξόδου AC πρέπει να υποβληθεί σε επεξεργασία πριν η ECM μπορεί να το χρησιμοποιήσει σωστά.Αυτό σημαίνει ότι η ECM πρέπει να έχει τη σωστή τεχνολογία για να ερμηνεύσει σωστά τα δεδομένα.

Αισθητήρας Hall Effice

Ο αισθητήρας θέσης εκκεντροφόρου άξονα Hall Effect είναι πιο προχωρημένος από τους άλλους τύπους.Λειτουργεί χρησιμοποιώντας ένα τσιπ ημιαγωγών που ανιχνεύει αλλαγές σε ένα μαγνητικό πεδίο.Αυτός ο αισθητήρας έχει τρία καλώδια: ένα για ισχύ, ένα για το έδαφος και ένα για την αποστολή του σήματος.Όταν ένα μεταλλικό αντικείμενο, όπως ένας αναστολέας ή ένας τροχός χρονισμού, μετακινείται πέρα ​​από τον αισθητήρα, αλλάζει το μαγνητικό πεδίο.Αυτό ενεργοποιεί το αποτέλεσμα της αίθουσας, το οποίο παράγει ένα ψηφιακό σήμα με τη μορφή παλμών on/off.

Εικόνα 6. Αισθητήρας εκκεντροφόρου άξονα Hall Effect

Αυτός ο τύπος αισθητήρα τοποθετείται κοντά στον τροχό εκκεντροφόρου άξονα ή στο εργαλείο χρονισμού.Σε αντίθεση με τους μαγνητικούς αισθητήρες, οι οποίοι παράγουν ένα αναλογικό σήμα, ο αισθητήρας Hall Effect δημιουργεί ένα ψηφιακό σήμα.Αυτό το καθιστά πιο ακριβές και αξιόπιστο.Επίσης, επηρεάζεται λιγότερο από αλλαγές θερμοκρασίας ή ηλεκτρικές παρεμβολές, πράγμα που σημαίνει ότι παρέχει ακριβή δεδομένα υπό διάφορες συνθήκες.Ωστόσο, αυτός ο τύπος αισθητήρα απαιτεί να λειτουργεί μια πηγή ενέργειας.Εάν αποτύχει, μπορεί να είναι πιο δύσκολο να διαγνωστεί και να επισκευαστεί σε σύγκριση με τους απλούστερους αισθητήρες.

Καλωδίωση και μετάδοση σήματος του αισθητήρα θέσης εκκεντροφόρου άξονα

Ο αισθητήρας θέσης εκκεντροφόρου άξονα (CMP) είναι ένα σημαντικό συστατικό στους σύγχρονους κινητήρες εσωτερικής καύσης, υπεύθυνοι για την παρακολούθηση της θέσης και της ταχύτητας περιστροφής του εκκεντροφόρου άξονα.Αυτά τα δεδομένα αποστέλλονται στη μονάδα ηλεκτρονικού ελέγχου (ECU), η οποία τα χρησιμοποιεί για να ρυθμίσει τις βασικές λειτουργίες του κινητήρα, όπως ο χρονισμός ανάφλεξης, η έγχυση καυσίμου και ο χρονισμός των βαλβίδων.Εξασφαλίζοντας ότι το ECU λαμβάνει ακριβή και πληροφορίες σχετικά με τη θέση του εκκεντροφόρου άξονα, ο αισθητήρας βοηθά στη βελτιστοποίηση της απόδοσης του κινητήρα, της εξόδου ισχύος και του ελέγχου των εκπομπών.Χωρίς έναν αισθητήρα θέσης εκκεντροφόρου άξονα, το ECU δεν μπορεί να συντονίσει με ακρίβεια τις λειτουργίες του κινητήρα, γεγονός που μπορεί να οδηγήσει σε κακή απόδοση, αυξημένη κατανάλωση καυσίμου και ακόμη και αποτυχία κινητήρα σε σοβαρές περιπτώσεις.Αυτός ο αισθητήρας είναι σημαντικός στους σύγχρονους κινητήρες που βασίζονται σε διαδοχική έγχυση καυσίμου και μεταβλητό χρονισμό βαλβίδων, καθώς οποιαδήποτε ανακρίβεια στα δεδομένα θέσης εκκεντροφόρου άξονα μπορεί να διαταράξει ολόκληρη τη διαδικασία καύσης.

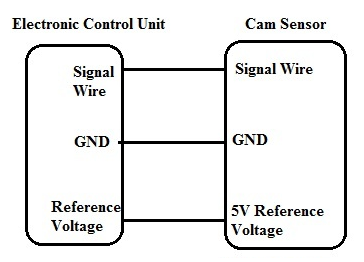

Εικόνα 7. Καλωδίωση αισθητήρα θέσης εκκεντροφόρου άξονα

Σε μια ρύθμιση αισθητήρα θέσης εκκεντροφόρου τριμήνου, ο αισθητήρας είναι ηλεκτρικά συνδεδεμένος με το ECU μέσω τριών διαφορετικών καλωδίων: το σύρμα σήματος, το σύρμα γείωσης (GND) και το καλώδιο τάσης αναφοράς.Κάθε ένα από αυτά τα καλώδια παίζει ρόλο στη διασφάλιση ότι ο αισθητήρας λειτουργεί σωστά.Το σύρμα σήματος είναι υπεύθυνο για τη μετάδοση δεδομένων θέσης από τον αισθητήρα στο ECU.Καθώς περιστρέφεται ο εκκεντροφόρος, ο αισθητήρας ανιχνεύει την κίνηση του και τον μετατρέπει σε ένα ηλεκτρικό σήμα, το οποίο στη συνέχεια αποστέλλεται μέσω του καλωδίου σήματος στο ECU.Αυτό επιτρέπει στο ECU να καθορίσει τον ακριβή χρονισμό της έγχυσης καυσίμου και της ανάφλεξης με σπινθήρα, εξασφαλίζοντας την ομαλή λειτουργία του κινητήρα.Το σύρμα γείωσης (GND) παρέχει την ηλεκτρική γείωση για να ολοκληρώσει το κύκλωμα, εμποδίζοντας τις ηλεκτρικές διακυμάνσεις που θα μπορούσαν να παρεμβαίνουν στην απόδοση του αισθητήρα.Το καλώδιο τάσης αναφοράς, που συνήθως παρέχει σταθερό 5V από το ECU, εξουσιοδοτεί τον αισθητήρα, επιτρέποντάς του να παράγει ένα ακριβές και συνεπές σήμα.Εάν κάποιο από αυτά τα καλώδια καταστραφεί ή αποσυνδεθεί, ο αισθητήρας μπορεί να αποτύχει να μεταδώσει σωστά τα δεδομένα, οδηγώντας σε προβλήματα απόδοσης του κινητήρα.

Καθώς ο εκκεντροφόρος άξονας περιστρέφεται κατά τη λειτουργία του κινητήρα, ο αισθητήρας θέσης εκκεντροφόρου άξονα παρακολουθεί συνεχώς τη θέση του και στέλνει αντίστοιχα σήματα τάσης στο ECU.Στη συνέχεια, το ECU χρησιμοποιεί αυτές τις πληροφορίες για να ρυθμίσει την παράδοση καυσίμου, το χρόνο ανάφλεξης και τον χρονισμό των βαλβίδων, εξασφαλίζοντας τη βέλτιστη αποτελεσματικότητα καύσης.Σε κινητήρες που είναι εξοπλισμένοι με συστήματα χρονισμού μεταβλητής βαλβίδας (VVT), ο αισθητήρας θέσης εκκεντροφόρου άξονα διαδραματίζει ακόμη πιο σημαντικό ρόλο παρέχοντας δεδομένα που επιτρέπουν στο ECU να ρυθμίζει δυναμικά το χρονισμό των βαλβίδων για καλύτερη οικονομία και απόδοση καυσίμου.Ένας δυσλειτουργικός αισθητήρας ή ελαττωματική καλωδίωση μπορεί να οδηγήσει σε μια ποικιλία προβλημάτων κινητήρα, συμπεριλαμβανομένων των εσφαλμάτων, του τραχιά ρελαντί, του δισταγμού κατά την επιτάχυνση, της κακής οικονομίας καυσίμου και ακόμη και στον κινητήρα που αποτυγχάνει να ξεκινήσει.Σε πολλές περιπτώσεις, το ECU θα ανιχνεύσει ένα σφάλμα στο κύκλωμα του αισθητήρα και θα ενεργοποιήσει το φως του κινητήρα ελέγχου (CEL), αποθηκεύοντας έναν κωδικό διαγνωστικού προβλήματος (DTC) που μπορεί να ανακτηθεί χρησιμοποιώντας σαρωτή OBD-II.

Η τακτική επιθεώρηση και συντήρηση του αισθητήρα θέσης εκκεντροφόρου άξονα και η καλωδίωση του πρέπει να εξασφαλιστεί η αξιόπιστη απόδοση του κινητήρα.Εάν ο κινητήρας παρουσιάζει συμπτώματα αποτυχημένου αισθητήρα, θα πρέπει να διεξάγεται διεξοδική διαγνωστική διαδικασία, συμπεριλαμβανομένου του ελέγχου των συνδέσεων καλωδίωσης του αισθητήρα, της δοκιμής της παροχής τάσης και της επιθεώρησης του ίδιου του αισθητήρα για βλάβη ή μόλυνση.Σε ορισμένες περιπτώσεις, ένας βρώμικος ή κατεστραμμένος αισθητήρας μπορεί να προκαλέσει διαλείπουσα απώλεια σήματος, οδηγώντας σε θέματα απόδοσης σποραδικών κινητήρων.Η αντικατάσταση ενός ελαττωματικού αισθητήρα θέσης εκκεντροφόρου άξονα είναι συνήθως μια απλή διαδικασία, αλλά η εξασφάλιση κατάλληλων συνδέσεων καλωδίωσης είναι εξίσου σημαντική.Ένας καλά λειτουργικός αισθητήρας θέσης εκκεντροφόρου άξονα επιτρέπει στο ECU να ελέγχει με ακρίβεια τις λειτουργίες του κινητήρα, να βελτιώσει την αποτελεσματικότητα, να μειώσει τις εκπομπές και να ενισχύσει τη συνολική απόδοση οδήγησης.

Πώς να ανιχνεύσετε προβλήματα αισθητήρα θέσης εκκεντροφόρου άξονα;

Ένας ελαττωματικός αισθητήρας θέσης εκκεντροφόρου άξονα μπορεί να προκαλέσει σοβαρά προβλήματα απόδοσης του κινητήρα.Παρακάτω είναι τα βασικά συμπτώματα, οι αιτίες τους και ο τρόπος με τον οποίο επηρεάζουν το όχημά σας:

Εσφαλμένες πυρκαγιές του κινητήρα

Όταν ο αισθητήρας θέσης του εκκεντροφόρου άξονα δυσλειτουργεί, η ECM λαμβάνει εσφαλμένα δεδομένα σχετικά με τη θέση του εκκεντροφόρου άξονα.Αυτό διαταράσσει τον ακριβή συντονισμό μεταξύ των εγχυτήρων καυσίμου και του συστήματος ανάφλεξης, οδηγώντας σε ακατάλληλο χρονισμό έγχυσης καυσίμου.Ως αποτέλεσμα, η καύση μπορεί να μην εμφανίζεται σωστά σε έναν ή περισσότερους κυλίνδρους, προκαλώντας τον κινητήρα να ασχοληθεί.Μπορεί να παρατηρήσετε συμπτώματα όπως δισταγμό κατά την οδήγηση, μια τραχιά ή ασταθής οδηγική εμπειρία ή μια ξαφνική απώλεια εξουσίας κατά την επιτάχυνση.Οι συχνές κακοποιήσεις μπορούν να αυξήσουν τις εκπομπές, να μειώσουν την απόδοση του κινητήρα και ακόμη και να προκαλέσουν μακροπρόθεσμη βλάβη στα εξαρτήματα του κινητήρα.Εάν αφεθεί μη επισκευασμένη, οι επαναλαμβανόμενες λάθη μπορεί να ενεργοποιήσουν το φως του κινητήρα ελέγχου και να οδηγήσουν σε πιο σοβαρές μηχανικές αποτυχίες.

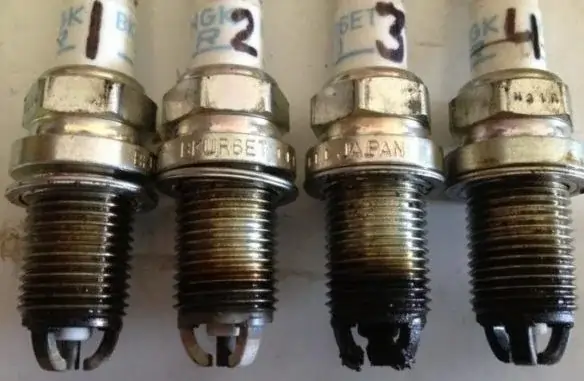

Εικόνα 8. Φώναξε και κατεστραμμένα μπουζί λόγω κακοποιών κινητήρα

Κακή οικονομία καυσίμου

Ο αισθητήρας θέσης του εκκεντροφόρου άξονα παίζει ρόλο στη ρύθμιση της έγχυσης καυσίμου βοηθώντας την ECM να καθορίσει τη σωστή ποσότητα καυσίμου που απαιτείται για τη βέλτιστη καύση.Όταν ο αισθητήρας αποτύχει, η ECM μπορεί να εισάγει υπερβολικά ή πολύ μικρά καύσιμα, προκαλώντας αναποτελεσματική καύση και μειώνοντας τη συνολική οικονομία καυσίμου.Αυτό σημαίνει ότι ο κινητήρας θα καεί περισσότερο καύσιμο από ό, τι είναι απαραίτητο, οδηγώντας σε υψηλότερη κατανάλωση καυσίμου και αυξημένο κόστος στην αντλία.Μια αξιοσημείωτη πτώση της απόδοσης καυσίμου μπορεί επίσης να υποδηλώνει ότι ο κινητήρας αντισταθμίζει τα εσφαλμένα δεδομένα, εργάζοντας σκληρότερα από ό, τι θα έπρεπε.Με την πάροδο του χρόνου, αυτό το επιπλέον στέλεχος μπορεί να επιταχύνει τη φθορά σε διάφορα εξαρτήματα του κινητήρα, ενδεχομένως να οδηγήσει σε περαιτέρω μηχανικά ζητήματα.Εάν παρατηρήσετε μείωση των χιλιομέτρων, είναι σημαντικό να διαγνώσετε και να αντιμετωπίσετε αμέσως το πρόβλημα.

Τραχιά ρελαντί

Ένας αποτυχημένος αισθητήρας θέσης εκκεντροφόρου άξονα μπορεί να προκαλέσει τον κινητήρα να αγωνιστεί για να διατηρήσει ένα σταθερό ρελαντί.Χωρίς ακριβή δεδομένα από τον αισθητήρα, η ECM μπορεί να υπολογίσει εσφαλμένα το μίγμα αέρα-καυσίμου και το χρονισμό ανάφλεξης, οδηγώντας σε ακανόνιστη συμπεριφορά του κινητήρα όταν το όχημα βρίσκεται σε ηρεμία.Ενδέχεται να βιώσετε υπερβολικές δονήσεις, κυμαινόμενες στροφές, ή ακόμα και να ακούσετε ασυνήθιστους θορύβους που προέρχονται από τον κινητήρα.Σε ορισμένες περιπτώσεις, ο κινητήρας μπορεί να σταματήσει όταν σταμάτησε με κόκκινο φως ή ενώ ήταν ρελαντί στην κυκλοφορία.Αυτό το ζήτημα μπορεί να γίνει πιο σοβαρό με την πάροδο του χρόνου, καθιστώντας δύσκολη την ομαλή λειτουργία του κινητήρα.Η παραβίαση του τραχύ ρελαντί μπορεί να οδηγήσει σε περαιτέρω βλάβη στα εξαρτήματα ανάφλεξης και του συστήματος καυσίμου, καθιστώντας τις επισκευές πιο δαπανηρές μακροπρόθεσμα.

Δυσκολία στην έναρξη του κινητήρα

Ο αισθητήρας θέσης εκκεντροφόρου άξονα βοηθά την ECM να καθορίσει την ακριβή θέση των εμβόλων πριν από την ανάφλεξη.Εάν ο αισθητήρας αρχίσει να αποτυγχάνει, μπορεί να στείλει αδύναμη, καθυστερημένη ή λανθασμένη σήματα, καθιστώντας δύσκολο τον κινητήρα να ξεκινήσει.Αυτό μπορεί να οδηγήσει σε στροφές του κινητήρα για μεγάλο χρονικό διάστημα πριν από την επίτευξη τελικά ή, σε ορισμένες περιπτώσεις, αποτυγχάνοντας να ξεκινήσει εντελώς.Τα επαναλαμβανόμενα θέματα εκκίνησης μπορούν να ασκήσουν πρόσθετη πίεση στην μπαταρία και τον κινητήρα εκκίνησης, αυξάνοντας τον κίνδυνο πρόωρης αποτυχίας αυτών των εξαρτημάτων.Εάν το αυτοκίνητό σας συχνά αγωνιστεί να ξεκινήσει, είναι σημαντικό να διαγνώσουμε αν ο αισθητήρας θέσης του εκκεντροφόρου άξονα είναι ο ένοχος.Η αντικατάσταση ενός αποτυχημένου αισθητήρα νωρίς μπορεί να αποτρέψει την περιττή φθορά σε άλλα μέρη του συστήματος εκκίνησης.

Τραβώντας ή παύση κατά την οδήγηση

Τα ασυνεπή σήματα από έναν ελαττωματικό αισθητήρα θέσης εκκεντροφόρου άξονα μπορούν να οδηγήσουν σε ξαφνική απώλεια ισχύος κατά την οδήγηση.Μπορεί να παρατηρήσετε το όχημα να σπρώχνει ή να διστάζει, ιδιαίτερα κατά την επιτάχυνση, καθώς ο κινητήρας αγωνίζεται να διατηρήσει τον κατάλληλο χρονισμό.Αυτό μπορεί να κάνει την οδήγηση απρόβλεπτη και ανασφαλής στην κυκλοφορία ή στις ταχύτητες των αυτοκινητοδρόμων.Σε σοβαρές περιπτώσεις, ο κινητήρας μπορεί να σταματήσει εντελώς χωρίς προειδοποίηση, η οποία δημιουργεί κίνδυνο ασφαλείας.Ένας σταθμός παύσης μπορεί να είναι επικίνδυνος εάν συμβεί στη μέση μιας διασταύρωσης ή ενώ συγχωνεύεται σε έναν αυτοκινητόδρομο.Εάν το όχημά σας βιώνει συχνές πάγκους ή ξαφνικές κινήσεις, είναι σημαντικό να επιθεωρήσετε και να αντικαταστήσετε τον αισθητήρα θέσης εκκεντροφόρου το συντομότερο δυνατόν για την αποκατάσταση της ομαλής και αξιόπιστης απόδοσης.

Κοινές αιτίες αποτυχίας αισθητήρα θέσης εκκεντροφόρου άξονα

Ο αισθητήρας θέσης εκκεντροφόρου άξονα παίζει ρόλο στο χρονισμό και την απόδοση του κινητήρα, αλλά όπως και κάθε στοιχείο, είναι επιρρεπές σε αποτυχία με την πάροδο του χρόνου.Αρκετοί παράγοντες συμβάλλουν στη δυσλειτουργία του, που κυμαίνονται από περιβαλλοντικές επιρροές στη μηχανική φθορά και ακατάλληλη εγκατάσταση.Η κατανόηση αυτών των αιτιών μπορεί να βοηθήσει στη διάγνωση των προβλημάτων νωρίς και στην πρόληψη απροσδόκητων προβλημάτων κινητήρα.

Περιβαλλοντικές συνθήκες

Οι σκληρές περιβαλλοντικές συνθήκες, όπως οι ακραίες θερμοκρασίες, η υψηλή υγρασία και η έκθεση σε βρωμιά ή συντρίμμια, μπορούν να έχουν αντίκτυπο στη μακροζωία του αισθητήρα θέσης εκκεντροφόρου άξονα.Δεδομένου ότι ο αισθητήρας βρίσκεται μέσα στον κόλπο του κινητήρα, υποβάλλεται συνεχώς σε υψηλά επίπεδα θερμότητας, γεγονός που μπορεί να οδηγήσει στην υποβάθμιση του εσωτερικού του κυκλώματος.Με την πάροδο του χρόνου, η παρατεταμένη έκθεση σε υπερβολική θερμότητα μπορεί να προκαλέσει την επέκταση και τη σύναψη συμβάσεων των ηλεκτρονικών εξαρτημάτων του αισθητήρα, οδηγώντας σε μικροκύξεις στο κύκλωμα και την ενδεχόμενη αποτυχία.Σε κρύα κλίματα, οι ταχείες διακυμάνσεις της θερμοκρασίας μπορούν επίσης να συμβάλουν στη συσσώρευση συμπύκνωσης, ενδεχομένως προκαλώντας εσωτερικά βραχυκυκλώματα που διαταράσσουν τη μετάδοση σήματος του αισθητήρα.

Η διείσδυση υγρασίας είναι ένας άλλος περιβαλλοντικός παράγοντας που μπορεί να επηρεάσει αρνητικά τη λειτουργικότητα του αισθητήρα.Εάν το νερό ή η υγρασία εισέρχονται στο περίβλημα του αισθητήρα, μπορεί να οδηγήσει στη διάβρωση της εσωτερικής καλωδίωσης και των συνδετήρων, εξασθενίζοντας την ηλεκτρική αγωγιμότητα.Το οδικό αλάτι και οι χημικές ουσίες που χρησιμοποιούνται για την απεικόνιση των συνθηκών του χειμώνα μπορούν να επιταχύνουν τη διάβρωση, θέτοντας περαιτέρω την αποτελεσματικότητα του αισθητήρα.Επιπλέον, η σκόνη, η βρωμιά και τα συντρίμμια από τους άστρωτους δρόμους ή την οδήγηση εκτός δρόμου μπορούν να συσσωρευτούν γύρω από τον αισθητήρα, παρεμποδίζοντας την ικανότητά του να ανιχνεύει με ακρίβεια τη θέση του εκκεντροφόρου άξονα.Χωρίς σωστή θωράκιση και συντήρηση, η παρατεταμένη έκθεση σε αυτά τα στοιχεία μπορεί να οδηγήσει σταδιακά σε αποτυχία του αισθητήρα.

Μόλυνση

Οι διαρροές πετρελαίου και η μόλυνση από τα υγρά του κινητήρα μπορούν να επηρεάσουν σημαντικά την απόδοση του αισθητήρα θέσης του εκκεντροφόρου άξονα παρεμβάλλοντας με την ικανότητά του να ανιχνεύει με ακρίβεια την περιστροφική θέση του εκκεντροφόρου άξονα.Εάν ο κινητήρας αναπτύξει διαρροή λαδιού λόγω φλεγόμενης φλάντζας κάλυμμα βαλβίδας, διαρροής σφραγίδων εκκεντροφόρου άξονα ή ενός ελαττωματικού συστήματος εξαερισμού του στροφαλοθάλαμου, το πετρέλαιο μπορεί να διαρρεύσει στον αισθητήρα, δημιουργώντας ένα στρώμα βρωμιάς και υπολείμματος.Αυτή η συσσώρευση μπορεί να απομονώσει τον αισθητήρα από τη λήψη κατάλληλων μαγνητικών σημάτων από τον εκκεντροφόρο άξονα, οδηγώντας σε ανακριβείς αναγνώσεις ή πλήρη αποτυχία αισθητήρα.Η μόλυνση του πετρελαίου μπορεί να διαρρεύσει στους ηλεκτρικούς συνδετήρες του αισθητήρα, προκαλώντας κακή συνδεσιμότητα και διαλείπουσα απώλεια σήματος, η οποία μπορεί να ενεργοποιήσει το φως του κινητήρα ελέγχου και να επηρεάσει την απόδοση του κινητήρα.

Εκτός από τη μόλυνση του πετρελαίου, τα μεταλλικά ρούχα από την εσωτερική φθορά του κινητήρα μπορούν επίσης να θέσουν σε κίνδυνο την ακρίβεια του αισθητήρα.Δεδομένου ότι πολλοί αισθητήρες θέσης εκκεντροφόρου άξονα βασίζονται σε ένα μαγνητικό πεδίο για να ανιχνεύσουν την κίνηση του εκκεντροφόρου άξονα, η παρουσία μικροσκοπικών μεταλλικών σωματιδίων μπορεί να διαταράξει αυτό το πεδίο, οδηγώντας σε ακανόνιστες μετρήσεις αισθητήρων.Αυτά τα μεταλλικά ρούχα μπορούν να προέρχονται από φθαρμένα εξαρτήματα χρονισμού, ακατάλληλη λίπανση ή υπερβολική φθορά του κινητήρα με την πάροδο του χρόνου.Οι τακτικές αλλαγές και οι επιθεωρήσεις του πετρελαίου μπορούν να συμβάλουν στη μείωση του κινδύνου μόλυνσης και να διασφαλίσουν ότι ο αισθητήρας παραμένει απαλλαγμένος από εμπόδια που θα μπορούσαν να επηρεάσουν τη λειτουργία του.

Μηχανική φθορά και γήρανση

Όπως κάθε άλλο στοιχείο του κινητήρα, ο αισθητήρας θέσης εκκεντροφόρου άξονα βιώνει φυσική φθορά με την πάροδο του χρόνου λόγω της παρατεταμένης έκθεσης σε δονήσεις κινητήρα, κύκλους θερμότητας και σταθερή λειτουργία.Καθώς ο αισθητήρας γερνάει, τα εσωτερικά ηλεκτρονικά του συστατικά μπορούν να υποβαθμιστούν, οδηγώντας σε μειωμένη ακρίβεια στην ανίχνευση της θέσης του εκκεντροφόρου άξονα.Το πλαστικό περίβλημα του αισθητήρα μπορεί επίσης να γίνει εύθραυστη από την επαναλαμβανόμενη έκθεση σε στρες θερμότητας και κινητήρα, αυξάνοντας την πιθανότητα ρωγμών και αποτυχίας.Επιπλέον, ο τροχός Reluctor ή τα εξαρτήματα χρονισμού που αλληλεπιδρά ο αισθητήρας μπορεί να φθαρεί με την πάροδο του χρόνου, προκαλώντας τον αισθητήρα να αγωνιστεί με την ακρίβεια ανάγνωση του εκκεντροφόρου άξονα.

Η ηλεκτρική καλωδίωση και οι συνδετήρες που σχετίζονται με τον αισθητήρα μπορεί επίσης να επιδεινωθούν με την ηλικία, οδηγώντας σε προβλήματα διαλείπουσα συνδεσιμότητα.Η φθαρμένη ή εύθραυστη καλωδίωση μπορεί να προκαλέσει ασυνεπή ηλεκτρικά σήματα, με αποτέλεσμα τις εσφαλμένες πυρκαγιές του κινητήρα, την καθυστέρηση ή τον δισταγμό κατά την επιτάχυνση.Σε ορισμένες περιπτώσεις, οι χαλαροί ή διαβρωμένοι ηλεκτρικοί σύνδεσμοι μπορούν να δημιουργήσουν κακή επαφή, οδηγώντας σε ακανόνιστη συμπεριφορά του κινητήρα και διαγνωστικούς κωδικούς προβλημάτων.Οι τακτικές επιθεωρήσεις της καλωδίωσης και των γύρω εξαρτημάτων του αισθητήρα μπορούν να βοηθήσουν στην ανίχνευση σημείων γήρανσης πριν κλιμακωθούν σε σοβαρά ζητήματα απόδοσης.

Ακατάλληλη εγκατάσταση ή χειρισμό

Η εσφαλμένη εγκατάσταση του αισθητήρα θέσης εκκεντροφόρου άξονα μπορεί να οδηγήσει σε πρόωρη αποτυχία τοποθετώντας περιττό στρες στο στοιχείο ή προκαλώντας ακατάλληλη ευθυγράμμιση με τον εκκεντροφόρο άξονα.Εάν ο αισθητήρας είναι υπερβολικός κατά τη διάρκεια της εγκατάστασης, μπορεί να σπάσει ή να παραμορφώσει το περίβλημα, επηρεάζοντας την ικανότητά του να λειτουργεί σωστά.Από την άλλη πλευρά, εάν είναι χαλαρά εγκατεστημένη, μπορεί να δονείται υπερβολικά, οδηγώντας σε ανακριβείς αναγνώσεις ή πλήρη απόσπαση από τη θέση τοποθέτησης.Ακολουθώντας τις συνιστώμενες προδιαγραφές ροπής του κατασκευαστή είναι σημαντική για την εξασφάλιση ασφαλούς αλλά μη ζημιάς εγκατάστασης.

Η χρήση αισθητήρων μετά την αγορά χαμηλής ποιότητας μπορεί να αυξήσει την πιθανότητα πρόωρης αποτυχίας.Φτηνές ή κακώς κατασκευασμένοι αισθητήρες ενδέχεται να μην πληρούν τα ίδια πρότυπα ανθεκτικότητας και απόδοσης με τα εξαρτήματα OEM (κατασκευαστής του αρχικού εξοπλισμού), οδηγώντας σε μικρότερες διάρκειας ζωής και συχνές αντικαταστάσεις.Ο τραχύς χειρισμός κατά τη συντήρηση, όπως η απόρριψη του αισθητήρα ή η έλξη της πλεξούδας καλωδίωσης, μπορεί επίσης να βλάψει τα ευαίσθητα εσωτερικά κυκλώματα.Οι μηχανικοί και οι ιδιοκτήτες οχημάτων θα πρέπει να φροντίζουν κατά την αντικατάσταση του αισθητήρα για να αποφευχθεί η εισαγωγή ανεπιθύμητου στρες που θα μπορούσε να συντομεύσει την επιχειρησιακή διάρκεια ζωής του.

Δοκιμή και διατήρηση του αισθητήρα θέσης εκκεντροφόρου άξονα

Η εξασφάλιση της σωστής λειτουργίας του αισθητήρα θέσης εκκεντροφόρου άξονα είναι σημαντική για τη διατήρηση της απόδοσης και της απόδοσης του κινητήρα.Ένας ελαττωματικός αισθητήρας μπορεί να οδηγήσει σε ζητήματα όπως η τραχιά ρελαντί, η κακή επιτάχυνση, η εσφαλμένη προβολή ή ακόμα και μια κατάσταση χωρίς εκκίνηση.Για να αποφευχθεί αυτά τα προβλήματα, απαιτούνται τακτικές δοκιμές και συντήρηση.

Δοκιμή του αισθητήρα θέσης εκκεντροφόρου άξονα

Ένας από τους πιο αποτελεσματικούς τρόπους δοκιμής του αισθητήρα θέσης εκκεντροφόρου άξονα είναι η χρήση ενός ψηφιακού πολύμετρο για τη μέτρηση της τάσης, της αντίστασης και της εξόδου σήματος.Η διαδικασία δοκιμής συνήθως περιλαμβάνει τα παρακάτω βήματα:

1. Οπτική επιθεώρηση

Πριν από τη χρήση οποιωνδήποτε εργαλείων δοκιμών, ξεκινήστε με μια λεπτομερή οπτική επιθεώρηση του αισθητήρα θέσης εκκεντροφόρου άξονα και τα περιβάλλοντα συστατικά του.Αναζητήστε τυχόν σημάδια σωματικής βλάβης, όπως ρωγμές, διάβρωση, μόλυνση πετρελαίου ή χαλαρά συνδετήρες.Δεδομένου ότι ο αισθητήρας είναι συχνά εκτεθειμένος σε θερμότητα, δόνηση και υγρά κινητήρα, οι ηλεκτρικοί σύνδεσμοι και η πλεξούδα καλωδίωσης μπορούν να επιδεινωθούν με την πάροδο του χρόνου.Εάν υπάρχουν καλώδια ή χαλαρά συνδέσεις, θα πρέπει να επισκευαστούν ή να αντικατασταθούν πριν προχωρήσουν με περαιτέρω δοκιμές.Μερικές φορές, ένας ελαττωματικός αισθητήρας μπορεί να μην είναι η βασική αιτία του προβλήματος.Η κατεστραμμένη καλωδίωση, η κακή γείωση ή μια αδύναμη μπαταρία μπορεί επίσης να οδηγήσει σε ανακριβείς αναγνώσεις.Η διασφάλιση ότι η καλωδίωση είναι άθικτη και ο αισθητήρας είναι ασφαλώς τοποθετημένος μπορεί να βοηθήσει στην εξάλειψη ψευδών διαγνώσεων και αντικαταστάσεων.Εάν όλα φαίνονται άθικτα κατά τη διάρκεια της επιθεώρησης, προχωρήστε με ηλεκτρικές δοκιμές για να επιβεβαιώσετε εάν ο αισθητήρας λειτουργεί σωστά.

2. Έλεγχος για τροφοδοσία ρεύματος

Μόλις ολοκληρωθεί η οπτική επιθεώρηση, το επόμενο βήμα είναι να επαληθεύσετε ότι ο αισθητήρας λαμβάνει τη σωστή τάση τροφοδοσίας.Οι περισσότεροι αισθητήρες θέσης εκκεντροφόρου άξονα λειτουργούν είτε σε 5V είτε 12V, το οποίο παρέχεται από τη μονάδα ελέγχου του κινητήρα (ECU).Για να ελέγξετε αυτό, ρυθμίστε το ψηφιακό σας πολύμετρο σε λειτουργία τάσης DC και συνδέστε τον θετικό ανιχνευτή στο καλώδιο ισχύος του αισθητήρα ενώ γείωση του αρνητικού ανιχνευτή.Με την ανάφλεξη να μετατραπεί στη θέση ON (χωρίς να ξεκινήσει ο κινητήρας), το πολύμετρο θα πρέπει να εμφανίζει το αναμενόμενο εύρος τάσης.Εάν ο αισθητήρας δεν λαμβάνει ισχύ, το ζήτημα μπορεί να βρίσκεται στην πλεξούδα καλωδίωσης, στην ασφάλεια ή στο ECU και όχι στον ίδιο τον αισθητήρα.Μια φουσκωμένη ασφάλεια ή ένα κατεστραμμένο σύρμα μπορεί να διακόψει την τροφοδοσία ρεύματος, προκαλώντας δυσλειτουργία του αισθητήρα.Εάν υπάρχει τάση, αλλά εξακολουθεί να αντιμετωπίζει προβλήματα, είναι απαραίτητη η περαιτέρω δοκιμή της εξόδου σήματος του αισθητήρα για να προσδιοριστεί εάν ο ίδιος ο αισθητήρας είναι ελαττωματικός.

3. Έξοδος σήματος μέτρησης

Μετά την επιβεβαίωση της τροφοδοσίας, το επόμενο βήμα είναι να ελέγξετε την έξοδο του σήματος του αισθητήρα για να βεβαιωθείτε ότι μεταδίδει ακριβή δεδομένα στο ECU.Ενώ ο κινητήρας τρέχει ή στρέφει, συνδέστε τους ανιχνευτές του πολυμέσου με το σύρμα και το έδαφος του αισθητήρα.Η τάση πρέπει να κυμαίνεται καθώς ο εκκεντροφόρος περιστρέφεται, μεταξύ 0,5V και 5V σε αισθητήρα Hall-Effect ή παράγει σήμα εναλλασσόμενου ρεύματος (AC) σε έναν μαγνητικό αισθητήρα απροθυμίας.Εάν η τάση παραμένει σταθερή ή είναι εκτός του αναμενόμενου εύρους, ο αισθητήρας μπορεί να μην ανιχνεύει σωστά τη θέση του εκκεντροφόρου άξονα.Ένα ελαττωματικό σήμα μπορεί να προκαλέσει προβλήματα χρονισμού, οδηγώντας σε εσφαλμένες πυρκαγιές, τραχιά ρελαντί ή κακή απόδοση καυσίμου.Εάν ανιχνευθεί ένα μη φυσιολογικό σήμα, συνιστάται να επιθεωρήσετε τον τροχό του Reluctor (για μαγνητικούς αισθητήρες) ή να αντικαταστήσετε τον αισθητήρα εάν είναι απαραίτητο.

4. Δοκιμές αντίστασης (για ορισμένους αισθητήρες)

Ορισμένοι τύποι αισθητήρων θέσης εκκεντροφόρου άξονα, αισθητήρες μαγνητικής απροθυμίας, μπορούν να δοκιμαστούν με μέτρηση της αντίστασης τους.Για να εκτελέσετε αυτή τη δοκιμή, ρυθμίστε το πολύμετρο στη ρύθμιση OHMS (ω) και συνδέστε τους ανιχνευτές με τους ακροδέκτες του αισθητήρα.Συγκρίνετε την ανάγνωση αντίστασης στις προδιαγραφές που παρέχονται από τον κατασκευαστή οχημάτων.Μια ανάγνωση που είναι πολύ υψηλή ή πολύ χαμηλή θα μπορούσε να υποδεικνύει ένα εσωτερικό σφάλμα μέσα στον αισθητήρα.Ωστόσο, δεν μπορούν να δοκιμαστούν όλοι οι αισθητήρες θέσης εκκεντροφόρου άξονα με αυτόν τον τρόπο.Οι αισθητήρες Hall-Effect, οι οποίοι δημιουργούν ένα ψηφιακό σήμα τετραγωνικού κύματος, δεν έχουν μετρήσιμη αντίσταση.Αντ 'αυτού, αυτοί οι αισθητήρες βασίζονται σε δοκιμές τάσης και σήματος.Εάν ο τύπος του αισθητήρα σας υποστηρίζει τη δοκιμή αντίστασης, ο έλεγχος για αποκλίσεις από το τυπικό εύρος μπορεί να βοηθήσει στον προσδιορισμό του εάν πρέπει να αντικατασταθεί.

5. Δοκιμές παλμογράφο (προηγμένη μέθοδος)

Για μια πιο εμπεριστατωμένη ανάλυση της απόδοσης του αισθητήρα θέσης του εκκεντροφόρου άξονα, μπορεί να χρησιμοποιηθεί ένας παλμογράφος για να παρατηρήσει την κυματομορφή του σήματος.Σε αντίθεση με ένα πολύμετρο, το οποίο παρέχει μόνο αριθμητικές μετρήσεις τάσης, ένας παλμογράφος εμφανίζει ένα γράφημα της εξόδου του αισθητήρα, επιτρέποντας πιο ακριβή διαγνωστικά.Ένας σωστά λειτουργικός αισθητήρας θα παράγει μια σταθερή, περιοδική κυματομορφή που αντιστοιχεί στην περιστροφική θέση του εκκεντροφόρου άξονα.Εάν η κυματομορφή είναι ακανόνιστη, αδύναμη ή ελλείποντα τμήματα, αυτό θα μπορούσε να υποδεικνύει υποβάθμιση του αισθητήρα, ζητήματα καλωδίωσης ή προβλήματα με τον ίδιο τον εκκεντροφόρο άξονα.Η δοκιμή του παλμογράφου είναι χρήσιμη κατά τη διάγνωση των διακοπτών αποτυχιών αισθητήρων που μπορεί να μην ανιχνευθούν με ένα τυπικό πολύμετρο.Ενώ αυτή η μέθοδος απαιτεί πιο προηγμένα εργαλεία και γνώσεις, παρέχει την πιο ακριβή αξιολόγηση της υγείας του αισθητήρα.

Διατήρηση του αισθητήρα θέσης εκκεντροφόρου

Η τακτική συντήρηση συμβάλλει στην πρόληψη της πρόωρης αποτυχίας του αισθητήρα και εξασφαλίζει τη βέλτιστη απόδοση του κινητήρα.Οι βέλτιστες πρακτικές περιλαμβάνουν:

1. Διατηρώντας τον αισθητήρα καθαρό

Η βρωμιά, το πετρέλαιο και τα συντρίμμια μπορούν να συσσωρευτούν στον αισθητήρα θέσης του εκκεντροφόρου άξονα, επηρεάζοντας την ικανότητά του να ανιχνεύει με ακρίβεια τη θέση του εκκεντροφόρου άξονα.Δεδομένου ότι ο αισθητήρας λειτουργεί σε περιβάλλον υψηλής θερμοκρασίας, υψηλής περιόδου, οι μολυντές μπορούν να παρεμβαίνουν στη μετάδοση σήματος, οδηγώντας σε ακανόνιστες μετρήσεις ή πλήρη αποτυχία.Ο τακτικός καθαρισμός είναι σημαντικός για τη διατήρηση της σωστής λειτουργίας του αισθητήρα και την πρόληψη ψευδών σημάτων που θα μπορούσαν να προκαλέσουν φώτα κινητήρα ελέγχου ή προβλήματα απόδοσης.Για να καθαρίσετε αποτελεσματικά τον αισθητήρα, χρησιμοποιήστε ένα κατάλληλο ηλεκτρικό καθαριστικό επαφής ή ψεκασμό μη υπολειμμάτων σχεδιασμένο για ευαίσθητα εξαρτήματα.Αποφύγετε τη χρήση σκληρών διαλυτών ή συμπιεσμένου αέρα, καθώς αυτά θα μπορούσαν να βλάψουν τα ευαίσθητα εξαρτήματα αισθητήρων.Κατά τον καθαρισμό, αφαιρέστε απαλά οποιαδήποτε συσσώρευση βρωμιάς ή λαδιού, εξασφαλίζοντας ότι η επιφάνεια του αισθητήρα παραμένει απαλλαγμένη από εμπόδια.Βεβαιωθείτε ότι έχετε επιθεωρήσει τη γύρω περιοχή για διαρροές ή υπερβολική βρωμιά, καθώς αυτά θα μπορούσαν να υποδηλώνουν μεγαλύτερα προβλήματα κινητήρα που συμβάλλουν στη μόλυνση των αισθητήρων.

2. Επιθεώρηση καλωδίωσης και συνδετήρων

Ο αισθητήρας θέσης εκκεντροφόρου άξονα βασίζεται σε μια σταθερή ηλεκτρική σύνδεση για να λειτουργεί σωστά.Με την πάροδο του χρόνου, η έκθεση σε θερμότητα, υγρασία και δονήσεις του κινητήρα μπορεί να οδηγήσει σε διάβρωση, φθαρμένα καλώδια ή χαλαρά συνδετήρες, οι οποίες μπορεί να προκαλέσουν διαλείπουσα αποτυχία αισθητήρα ή ακανόνιστες μετρήσεις.Εάν η πλεξούδα καλωδίωσης είναι κατεστραμμένη, ο αισθητήρας ενδέχεται να μην λαμβάνει τάση, οδηγώντας σε εσφαλμένα σήματα χρονισμού και κακή απόδοση του κινητήρα.Για να αποφευχθεί αυτά τα ζητήματα, επιθεωρήστε τακτικά την πλεξούδα καλωδίωσης και τον σύνδεσμο αισθητήρα για σημάδια φθοράς ή ζημιών.Ψάξτε για ραγισμένη μόνωση, λυγισμένες καρφίτσες ή διάβρωση στα τερματικά.Εάν εντοπιστούν ζητήματα, επισκευάστε ή αντικαταστήστε αμέσως την πληγείσα καλωδίωση.Η εφαρμογή διηλεκτρικού λίπους στον σύνδεσμο του αισθητήρα μπορεί να βοηθήσει στην πρόληψη της συσσώρευσης και της διάβρωσης υγρασίας, εξασφαλίζοντας μια συνεπή και αξιόπιστη σύνδεση.

3. Παρακολούθηση της απόδοσης του κινητήρα

Οι αλλαγές στην απόδοση του κινητήρα μπορούν συχνά να χρησιμεύσουν ως ένδειξη έγκαιρης προειδοποίησης του αισθητήρα θέσης του εκκεντροφόρου άξονα.Εάν ο αισθητήρας αρχίσει να δυσλειτουργεί, η μονάδα ελέγχου του κινητήρα (ECU) μπορεί να λαμβάνει εσφαλμένα δεδομένα, οδηγώντας σε συμπτώματα όπως τραχύ ρελαντί, δισταγμό κατά την επιτάχυνση ή ξαφνική απώλεια ισχύος.Σε πιο σοβαρές περιπτώσεις, ένας ελαττωματικός αισθητήρας μπορεί να προκαλέσει τον κινητήρα να σταματήσει ή να αποτύχει να ξεκινήσει εντελώς.Η παραβίαση αυτών των προειδοποιητικών σημείων μπορεί να οδηγήσει σε εκτεταμένες ζημιές στα εξαρτήματα του κινητήρα και να αυξήσει το κόστος επισκευής.Για να παραμείνετε μπροστά σε πιθανά ζητήματα, θα πρέπει να δώσετε ιδιαίτερη προσοχή σε οποιαδήποτε ασυνήθιστη συμπεριφορά του κινητήρα και να χρησιμοποιήσετε έναν σαρωτή OBD-II για να ελέγξετε για κωδικούς προβλημάτων που σχετίζονται με τον αισθητήρα θέσης εκκεντροφόρου άξονα.Εάν εμφανίζονται διαγνωστικοί κώδικες όπως P0340 (δυσλειτουργία του κυκλώματος αισθητήρα θέσης εκκεντροφόρου) ή P0341 (ζήτημα απόδοσης αισθητήρα θέσης εκκεντροφόρου άξονα), θα πρέπει να διεξάγονται άμεσα επιθεώρηση και δοκιμή.Η αντιμετώπιση των προβλημάτων που σχετίζονται με τον αισθητήρα νωρίς μπορεί να αποτρέψει περαιτέρω επιπλοκές και να διατηρήσει ομαλά τον κινητήρα.

4. Αντικατάσταση του αισθητήρα ανάλογα με τις ανάγκες

Ακόμη και με τη σωστή συντήρηση, οι αισθητήρες θέσης εκκεντροφόρου άξονα μπορούν να φθείρονται με την πάροδο του χρόνου λόγω της έκθεσης στη θερμότητα, της ηλεκτρικής υποβάθμισης ή της εσωτερικής αποτυχίας των εξαρτημάτων.Εάν ο αισθητήρας παράγει σταθερά ακανόνιστα σήματα, αποτυγχάνει διαγνωστικές δοκιμές ή προκαλεί επίμονες κωδικούς προβλημάτων, η αντικατάσταση είναι συχνά η καλύτερη λύση.Η συνέχιση της χρήσης ενός αποτυχημένου αισθητήρα μπορεί να οδηγήσει σε επιδείνωση των προβλημάτων απόδοσης, μειωμένη απόδοση καυσίμου και πιθανή βλάβη σε άλλα εξαρτήματα του κινητήρα.

Επαναφορά του αισθητήρα θέσης εκκεντροφόρου άξονα

Μετά την εξυπηρέτηση ή την αντικατάσταση του αισθητήρα θέσης εκκεντροφόρου άξονα, η επαναφορά της μονάδας ελέγχου του κινητήρα (ECM) είναι ένα σημαντικό βήμα για να εξασφαλιστεί η αποτελεσματική λειτουργία του οχήματος.Η ECM βασίζεται σε δεδομένα αισθητήρων για τη διαχείριση της έγχυσης καυσίμου, του χρόνου ανάφλεξης και της συνολικής απόδοσης του κινητήρα.Εάν η ECM δεν επαναφερθεί μετά την εγκατάσταση ενός νέου αισθητήρα, μπορεί να συνεχίσει να χρησιμοποιεί ξεπερασμένα δεδομένα, οδηγώντας σε θέματα απόδοσης, όπως τραχύ ρελαντί, κακή επιτάχυνση ή ακόμη και προειδοποιήσεις κινητήρα.Υπάρχουν διάφοροι τρόποι για την επαναφορά της ECM μετά την αντικατάσταση του αισθητήρα θέσης του εκκεντροφόρου άξονα, που κυμαίνεται από απλές χειροκίνητες επαναλήψεις σε πιο προηγμένες μεθόδους εργαλείων διαγνωστικών εργαλείων.

Μέθοδος αποσύνδεσης της μπαταρίας (βασική Εγχειρίνη Επαναφορά)

Αυτός είναι ο απλούστερος τρόπος επαναφοράς της ECM και είναι αποτελεσματικός για τα περισσότερα οχήματα.Η αποσύνδεση της μπαταρίας μειώνει προσωρινά την ισχύ της ECM, αναγκάζοντάς την να επαναφέρει και να καθαρίσει τυχόν αποθηκευμένα δεδομένα αισθητήρων.

Βήματα:

• Βεβαιωθείτε ότι το όχημα βρίσκεται σε ασφαλή τοποθεσία, απενεργοποιημένη και στο πάρκο (ή ουδέτερο για χειροκίνητες μεταδόσεις)

Πριν ξεκινήσετε, βεβαιωθείτε ότι το όχημα είναι σταθμευμένο σε επιφάνεια επίπεδου σε ασφαλή και σταθερή θέση.Απενεργοποιήστε πλήρως την ανάφλεξη, εξασφαλίζοντας ότι όλα τα ηλεκτρικά εξαρτήματα όπως τα φώτα, το ραδιόφωνο και ο έλεγχος του κλίματος είναι απενεργοποιημένες.Για τα αυτόματα κιβώτια ταχυτήτων, η μετατόπιση των εργαλείων στο πάρκο, ενώ τα χειροκίνητα οχήματα μετάδοσης θα πρέπει να ρυθμιστούν σε ουδέτερο με το φρένο στάθμευσης που εμπλέκεται για να αποφευχθεί οποιαδήποτε κίνηση.

• Ανοίξτε την κουκούλα και εντοπίστε την μπαταρία του οχήματος

Βγάλτε την κουκούλα χρησιμοποιώντας το μοχλό απελευθέρωσης της κουκούλας μέσα στο όχημα, που συνήθως βρίσκεται κοντά στο κάθισμα του οδηγού ή κάτω από τον πίνακα ελέγχου.Μόλις η κουκούλα είναι ανοιχτή, χρησιμοποιήστε τη ράβδο Prop (αν είναι απαραίτητο) για να την εξασφαλίσετε.Εντοπίστε την μπαταρία, η οποία βρίσκεται στον κόλπο του κινητήρα, αλλά μπορεί μερικές φορές να τοποθετηθεί στον κορμό ή κάτω από τα πίσω καθίσματα σε ορισμένα οχήματα.Η μπαταρία θα έχει δύο ακροδέκτες: ένα θετικό (+) και ένα αρνητικό (-), που συνήθως χαρακτηρίζεται από κόκκινα και μαύρα καλύμματα, αντίστοιχα.

• Χρησιμοποιήστε ένα κλειδί για να αποσυνδέσετε τον αρνητικό (-) τερματικό της μπαταρίας

Με ένα κλειδί ή ένα σύνολο υποδοχής, χαλαρώστε προσεκτικά το καρύδι που εξασφαλίζει το αρνητικό (-) τερματικό καλώδιο της μπαταρίας.Πάντα αποσυνδέστε το αρνητικό τερματικό για να μειώσετε πρώτα τον κίνδυνο ηλεκτρικών βραχυκυκλώματος.Μόλις χαλαρώσει το παξιμάδι, αφαιρέστε απαλά το καλώδιο από το τερματικό και αφήστε το στην άκρη, εξασφαλίζοντας ότι δεν έρχεται σε επαφή με οποιεσδήποτε μεταλλικές επιφάνειες ή με το θετικό τερματικό.Ορισμένα οχήματα ενδέχεται να έχουν πλαστικά καλύμματα πάνω από τα τερματικά που πρέπει να αφαιρεθούν πριν από την πρόσβαση είναι δυνατή.

• Περιμένετε τουλάχιστον 15 έως 30 λεπτά για να επιτρέψετε την αποστράγγιση της υπολειμματικής ισχύος από το σύστημα

Μετά την αποσύνδεση της μπαταρίας, περιμένετε τουλάχιστον 15 έως 30 λεπτά για να βεβαιωθείτε ότι οποιοδήποτε υπόλοιπο ηλεκτρικό φορτίο διαχέεται από τα ηλεκτρονικά συστήματα του οχήματος.Αυτό επιτρέπει στην πλήρη επαναφορά της ECM.Σε ορισμένες περιπτώσεις, ιδιαίτερα με νεότερα οχήματα ή άτομα με πολύπλοκες ενσωματωμένους υπολογιστές, η αναμονή μέχρι μια ώρα μπορεί να χρειαστεί για πλήρη επαναφορά.Κατά τη διάρκεια αυτής της περιόδου, πατώντας το πεντάλ φρένου ή ενεργοποίηση των προβολέων για μερικά δευτερόλεπτα μπορεί να βοηθήσει στην αποστράγγιση οποιασδήποτε παρατεταμένης ισχύος από το σύστημα πιο γρήγορα.

• επανασυνδέστε το αρνητικό τερματικό και σφίξτε το με ασφάλεια

Μόλις περάσει η περίοδος αναμονής, επανασυνδέστε το αρνητικό (-) καλώδιο μπαταρίας στο τερματικό.Ασφαλίστε το σφίγγοντας το καρύδι με ένα κλειδί, εξασφαλίζοντας ότι η σύνδεση είναι σταθερή και σταθερή.Μια χαλαρή σύνδεση μπορεί να προκαλέσει ηλεκτρικά ζητήματα ή να εμποδίσει τη σωστή λειτουργία της ECM.Εάν το όχημα διαθέτει σύστημα διαχείρισης μπαταριών (BMS), μπορεί να χρειαστεί να επαναφέρετε χρησιμοποιώντας ένα εργαλείο σάρωσης ή ακολουθώντας τις διαδικασίες ειδικών για τον κατασκευαστή.

• Ξεκινήστε το όχημα και αφήστε το να είναι σε αδράνεια για λίγα λεπτά, ενώ η ECM ανανεώνει τα νέα δεδομένα αισθητήρα

Μετά την επανασύνδεση της μπαταρίας, ξεκινήστε τον κινητήρα και αφήστε το να είναι αδρανής για λίγα λεπτά.Αυτό επιτρέπει στην ECM να επαναπροσδιορίσει τις παραμέτρους, όπως το μίγμα καυσίμου και την ταχύτητα αδράνειας, με βάση τα δεδομένα αισθητήρων.Κατά τη διάρκεια αυτής της περιόδου, αποφύγετε την ανάκαμψη του κινητήρα ή την οδήγηση αμέσως, καθώς το σύστημα χρειάζεται χρόνο για να επαναβαθμήσει.Ορισμένα οχήματα ενδέχεται να απαιτούν οδήγηση υπό συγκεκριμένες συνθήκες, όπως η διατήρηση σταθερής ταχύτητας για λίγα μίλια, για να ολοκληρωθεί η διαδικασία αναδημιουργίας.

Μέθοδος επαναφοράς σαρωτή OBD-II (συνιστάται για ακρίβεια)

Η χρήση ενός σαρωτή OBD-II (σαρωτής διαγνωστικών ενσωματωμένων) παρέχει έναν πιο ακριβή τρόπο για την επαναφορά της ECM και την εξασφάλιση της εκκαθάρισης όλων των προηγούμενων κωδικών σφάλματος αισθητήρα.

Βήματα:

• Εντοπίστε τη θύρα OBD-II

Το πρώτο βήμα είναι να βρείτε τη θύρα OBD-II, η οποία βρίσκεται κάτω από τον πίνακα ελέγχου από την πλευρά του οδηγού.Στα περισσότερα οχήματα, βρίσκεται κοντά στη στήλη διεύθυνσης, κοντά στο σημείο όπου τα γόνατα του οδηγού θα ήταν όταν καθόταν.Εάν δεν είστε σίγουροι για την ακριβή τοποθεσία, ανατρέξτε στο εγχειρίδιο του ιδιοκτήτη του οχήματός σας ή αναζητήστε ένα μικρό, ορθογώνιο σύνδεσμο, 16 ακίδων.

• Συνδέστε τον σαρωτή OBD-II και ενεργοποιήστε την ανάφλεξη

Μόλις εντοπιστεί η θύρα OBD-II, εισάγετε σταθερά το σύνδεσμο του OBD-II Scanner στο λιμάνι.Αφού το συνδέσετε, γυρίστε το κλειδί ανάφλεξης στη θέση ON χωρίς να ξεκινήσετε τον κινητήρα.Αυτό θα τροφοδοτήσει το ηλεκτρικό σύστημα του οχήματος και θα επιτρέψει στον σαρωτή να δημιουργήσει μια σύνδεση με την ECM.Ορισμένα οχήματα ενδέχεται να απαιτούν πατώντας ένα κουμπί τροφοδοσίας στον ίδιο τον σαρωτή για να το ενεργοποιήσει.

• Ελέγξτε για αποθηκευμένους κωδικούς προβλημάτων

Χρησιμοποιώντας το μενού του σαρωτή, μεταβείτε στη λειτουργία Codes Read.Αυτή η λειτουργία σας επιτρέπει να ανακτήσετε τυχόν ενεργούς ή αποθηκευμένους κωδικούς προβλημάτων που σχετίζονται με τον αισθητήρα θέσης εκκεντροφόρου ή άλλα εξαρτήματα κινητήρα.Η ανασκόπηση αυτών των κωδικών μπορεί να βοηθήσει να επιβεβαιωθεί εάν το ζήτημα έχει επιλυθεί ή εάν απαιτούνται πρόσθετες επισκευές πριν προχωρήσετε στην επαναφορά.

• Καθαρίστε τους κωδικούς σφάλματος

Αφού επανεξετάσετε τους κωδικούς προβλήματος, επιλέξτε την επιλογή Clear Codes ή RESET ECM στο σαρωτή.Αυτή η εντολή θα δώσει εντολή στην ECM να διαγράψει τυχόν αποθηκευμένα μηνύματα σφάλματος, επαναφέροντας το σύστημα.Η διαδικασία μπορεί να διαρκέσει λίγα λεπτά και σε ορισμένες περιπτώσεις ο σαρωτής μπορεί να σας ζητήσει να επιβεβαιώσετε την επαναφορά πριν προχωρήσετε.

• Απενεργοποιήστε την ανάφλεξη και αποσυνδέστε τον σαρωτή

Μόλις οι κώδικες έχουν καθαριστεί με επιτυχία, απενεργοποιήστε εντελώς την ανάφλεξη του οχήματος.Αποσυνδέστε προσεκτικά τον σαρωτή OBD-II από το λιμάνι, εξασφαλίζοντας ότι δεν εμφανίζεται ζημιά στους ακροδέκτες σύνδεσης.Σε αυτό το σημείο, η ECM έχει επαναφερθεί και δεν πρέπει να υπάρχει πλέον προηγουμένως κωδικοί σφάλματος που σχετίζονται με τον αισθητήρα θέσης εκκεντροφόρου άξονα.

• Ξεκινήστε τον κινητήρα και αφήστε το όχημα να είναι αδρανής

Με τον αποσυνδεδεμένο σαρωτή, ξεκινήστε τον κινητήρα και αφήστε το να είναι αδρανές για λίγα λεπτά.Αυτό επιτρέπει στην ECM να επανεγκαταστήσει και να αναγνωρίσει τον πρόσφατα εγκατεστημένο αισθητήρα θέσης εκκεντροφόρου άξονα.Κατά τη διάρκεια αυτής της περιόδου, παρατηρήστε τον πίνακα ελέγχου για τυχόν νέα προειδοποιητικά φώτα.Εάν το φως του κινητήρα ελέγχου παραμένει μακριά και ο κινητήρας λειτουργεί ομαλά, η επαναφορά ήταν επιτυχής.Ωστόσο, εάν οι προειδοποιητικές φώτα επανεμφανιστούν, ενδέχεται να απαιτείται περαιτέρω διάγνωση για την αντιμετώπιση οποιωνδήποτε υποκείμενων ζητημάτων.

Αναβαθμία κύκλου κίνησης (αυτόματη επαναφορά ECM)

Σε ορισμένα οχήματα, η ECM ενδέχεται να μην απαιτεί χειροκίνητη επαναφορά, καθώς μπορεί αυτόματα να επανεμφανιστεί τα δεδομένα του νέου αισθητήρα σε μια περίοδο κύκλων οδήγησης.Ωστόσο, αυτή η διαδικασία μπορεί να πάρει χρόνο και μπορεί να οδηγήσει σε προσωρινά προβλήματα απόδοσης εάν η ECM εξακολουθεί να προσαρμόζεται.

Βήματα:

• Ξεκινήστε το όχημα και αφήστε το σε αδράνεια

Ξεκινήστε ξεκινώντας από τον κινητήρα και επιτρέποντάς του να είναι σε αδράνεια για περίπου 5-10 λεπτά.Αυτό βοηθά τα δεδομένα βασικής γραμμής ECM από τον νέο αισθητήρα και σταθεροποιούν τις παραμέτρους του κινητήρα.Αποφύγετε να πιέσετε τον επιταχυντή ή να αναστρέψετε τον κινητήρα κατά τη διάρκεια αυτής της φάσης, καθώς ο στόχος είναι να αφήσουμε το όχημα να εγκατασταθεί στην κανονική του κατάσταση αδράνειας.

• Οδηγήστε υπό ποικίλες συνθήκες

Μετά την αρχική περίοδο αδράνειας, πάρτε το όχημα για μια κίνηση που περιλαμβάνει ένα μείγμα συνθηκών οδήγησης.Στην ιδανική περίπτωση, οδηγείτε μεταξύ 20-50 μίλια, ενσωματώνοντας τόσο σταθερές ταχύτητες αυτοκινητοδρόμων (55-65 μίλια / ώρα) όσο και κυκλοφορία στην πόλη.Αυτές οι ποικίλες συνθήκες επιτρέπουν στην ECM να αναλύσει τις μετρήσεις αισθητήρων κάτω από διαφορετικά φορτία κινητήρα, εξασφαλίζοντας ότι προσαρμόζεται σωστά στις αλλαγές.Εάν είναι δυνατόν, αποφύγετε την ξαφνική επιτάχυνση ή την επιθετική πέδηση, καθώς η ομαλή οδήγηση βοηθά το σύστημα να επαναπροσδιορίσει αποτελεσματικότερα.

• Απενεργοποιήστε τον κινητήρα και επανεκκινήστε

Μόλις ολοκληρωθεί ο κύκλος μονάδας δίσκου, παρκάρετε το όχημα και απενεργοποιήστε τον κινητήρα.Περιμένετε λίγα λεπτά πριν από την επανεκκίνηση για να επιτρέψετε στην ECM να επεξεργαστεί τα νέα δεδομένα.Μετά την επανεκκίνηση, ελέγξτε για τυχόν προειδοποιήσεις του φωτός του κινητήρα (CEL) ή των προβλημάτων απόδοσης.Εάν το φως παραμένει μακριά και το όχημα λειτουργεί ομαλά, η ECM έχει πιθανώς ολοκληρώσει τη διαδικασία προσαρμογής.Ωστόσο, εάν το CEL επιμείνει ή το όχημα παρουσιάζει συνεχή προβλήματα απόδοσης, ενδέχεται να απαιτηθεί περαιτέρω αντιμετώπιση προβλημάτων.

Διασύνδεση ενός αισθητήρα θέσης εκκεντροφόρου άξονα με μικροελεγκτή

Η ενσωμάτωση ενός αισθητήρα θέσης εκκεντροφόρου με μικροελεγκτή, όπως ένα Arduino ή PIC, απαιτεί την κατανόηση του τύπου σήματος του αισθητήρα και την εξασφάλιση κατάλληλων συνδέσεων.Οι αισθητήρες θέσης εκκεντροφόρου άξονα εξάγουν διαφορετικούς τύπους σήματος, συμπεριλαμβανομένων των ψηφιακών (ON/OFF), της αναλογικής τάσης ή της διαμόρφωσης πλάτους παλμού (PWM).Οι αισθητήρες Hall Effect δημιουργούν ένα ψηφιακό υψηλό/χαμηλό σήμα σε απόκριση των αλλαγών στα μαγνητικά πεδία καθώς περιστρέφεται ο εκκεντροφόρος.Οι οπτικοί αισθητήρες, οι οποίοι χρησιμοποιούν το φως για να ανιχνεύσουν την κίνηση εκκεντροφόρου άξονα, παράγουν επίσης ψηφιακά σήματα παλμών που αντιστοιχούν σε διαφορετικές θέσεις.Οι μαγνητικοί αισθητήρες (μεταβλητής απροθυμίας), από την άλλη πλευρά, παράγουν ένα σήμα μεταβλητής τάσης όπου το πλάτος αλλάζει με περιστροφή, παρέχοντας δεδομένα θέσης.

Για να διασυνδέσετε αυτούς τους αισθητήρες με μικροελεγκτή, απαιτείται να επιλέξετε κατάλληλες ακροδέκτες εισόδου με βάση τον τύπο σήματος, οι ψηφιακοί αισθητήρες συνδέονται με τους ψηφιακούς ακροδέκτες εισόδου, ενώ οι αναλογικοί αισθητήρες απαιτούν αναλογικές εισόδους.Το εύρος τάσης εισόδου του μικροελεγκτή πρέπει επίσης να ταιριάζει με την έξοδο του αισθητήρα για να εξασφαλίσει τη συμβατότητα.Κατά την καλωδίωση του αισθητήρα, η έξοδος του θα πρέπει να συνδέεται με τον αντίστοιχο πείρο μικροελεγκτή και εάν τα επίπεδα τάσης διαφέρουν, θα πρέπει να χρησιμοποιούνται διαχωριστικά τάσης ή μετατοπιστές επιπέδου για την πρόληψη ζημιών.Ο αισθητήρας πρέπει να λαμβάνει τη σωστή τροφοδοσία ρεύματος, συνήθως 5V ή 12V, και πρέπει να μοιράζεται ένα κοινό έδαφος με τον μικροελεγκτή για σταθερή λειτουργία.

Ο προγραμματισμός του μικροελεγκτή για επεξεργασία δεδομένων αισθητήρων περιλαμβάνει τη σύνταξη κώδικα σε γλώσσες όπως C, C ++ ή Python.Λειτουργίες όπως DigitalRead () χρησιμοποιούνται για ψηφιακούς αισθητήρες, ενώ analogread () καταγράφει δεδομένα από αισθητήρες μεταβλητής τάσης.Μόλις ανακτηθούν τα δεδομένα, πρέπει να υποβληθούν σε επεξεργασία αναλόγων, οι ψηφιακοί αισθητήρες παρέχουν απλά υψηλά/χαμηλά σήματα που μπορούν να χρησιμοποιηθούν απευθείας στη λογική εφαρμογής, ενώ οι μετρήσεις αναλογικών αισθητήρων πρέπει να μετατραπούν σε σημαντικές πληροφορίες θέσης για ακριβή παρακολούθηση εκκεντροφόρου άξονα.

Αντικατάσταση του αισθητήρα θέσης εκκεντροφόρου άξονα

Ο αισθητήρας θέσης του εκκεντροφόρου άξονα είναι ένα κύριο συστατικό στους σύγχρονους κινητήρες, υπεύθυνο για την παρακολούθηση της θέσης και της ταχύτητας του εκκεντροφόρου άξονα.Αυτά τα δεδομένα βοηθούν τη μονάδα ελέγχου του κινητήρα (ECM) να βελτιστοποιήσει το χρονοδιάγραμμα έγχυσης καυσίμου και ανάφλεξης.Όταν ο αισθητήρας αποτύχει, μπορεί να οδηγήσει σε κακή απόδοση, εσφαλμένες πυρκαγιές, δυσκολία στην έναρξη ή ακόμα και να σταματήσει ο κινητήρας.Η αντικατάσταση ενός ελαττωματικού αισθητήρα θέσης εκκεντροφόρου άξονα είναι η σημαντική αποδοτικότητα και αξιοπιστία της αποκατάστασης του κινητήρα.

Πριν ξεκινήσετε τη διαδικασία αντικατάστασης, είναι σημαντικό να αποσυνδέσετε την μπαταρία αφαιρώντας το αρνητικό τερματικό.Αυτό αποτρέπει τους ηλεκτρικούς κινδύνους και προστατεύει τα ευαίσθητα εξαρτήματα του κινητήρα.Μόλις αποσυνδεθεί η μπαταρία, εντοπίστε τον αισθητήρα θέσης εκκεντροφόρου άξονα, ο οποίος βρίσκεται κοντά στον εκκεντροφόρο άξονα, στο κάλυμμα χρονισμού ή στην κυλινδροκεφαλή.Η διαβούλευση του εγχειριδίου εξυπηρέτησης του οχήματος μπορεί να βοηθήσει να εντοπίσει την ακριβή τοποθεσία.

Στη συνέχεια, αφαιρέστε τον ελαττωματικό αισθητήρα αποσυνδέοντας τον ηλεκτρικό του σύνδεσμο και ξεβιδώνοντας το μπουλόνι τοποθέτησης.Τραβήξτε προσεκτικά τον παλιό αισθητήρα, εξασφαλίζοντας ότι δεν έχουν καταστραφεί τα περιβάλλοντα εξαρτήματα στη διαδικασία.Πριν εγκαταστήσετε τον νέο αισθητήρα, συγκρίνετε τον με το παλιό για να επιβεβαιώσετε τη συμβατότητα.Στη συνέχεια, ευθυγραμμίστε το σωστά, ασφαλίστε το με το μπουλόνι τοποθέτησης και επανασυνδέστε τον ηλεκτρικό σύνδεσμο.

Μόλις εγκατασταθεί ο νέος αισθητήρας, επανασυνδέστε την μπαταρία και ξεκινήστε τον κινητήρα.Ελέγξτε για τυχόν προειδοποιητικά φώτα ή ακανόνιστη συμπεριφορά του κινητήρα.Εάν χρειαστεί, χρησιμοποιήστε έναν σαρωτή OBD-II για να καθαρίσετε τους κωδικούς σφάλματος και να βεβαιωθείτε ότι ο αισθητήρας λειτουργεί σωστά.Ακολουθώντας αυτά τα βήματα, μπορείτε να εξασφαλίσετε μια επιτυχημένη αντικατάσταση, βοηθώντας τον κινητήρα να τρέξει ομαλά και αποτελεσματικά.

Εφαρμογές του αισθητήρα θέσης εκκεντροφόρου άξονα

Αυτοκινητοβιομηχανίες

Ο αισθητήρας θέσης του εκκεντροφόρου άξονα, ένα συστατικό στις σύγχρονες μηχανές εσωτερικής καύσης, παίζοντας ρόλο στη ρύθμιση του χρονισμού ανάφλεξης, της έγχυσης καυσίμου και του χρονισμού των βαλβίδων.Παρέχοντας δεδομένα στη μονάδα ελέγχου του κινητήρα (ECU), ο αισθητήρας βοηθά στη βελτιστοποίηση του χρονισμού του κινητήρα, διασφαλίζοντας την αποτελεσματική καύση που ενισχύει την απόδοση και την οικονομία καυσίμου.Είναι ιδιαίτερα εξαιρετικό σε συστήματα μεταβλητού χρονισμού βαλβίδων (VVT), όπου επιτρέπει ακριβείς προσαρμογές με βάση τις συνθήκες οδήγησης, τη βελτίωση της ισχύος και τη μείωση των εκπομπών.Ο αισθητήρας βοηθά στην ανίχνευση ανίχνευσης με την ανίχνευση ακανόνιστου εκκεντροφόρου άξονα, επιτρέποντας στο ECU να κάνει διορθώσεις, όπως η ρύθμιση της παράδοσης καυσίμου ή η κοινοποίηση του οδηγού πιθανών ζητημάτων.Κατά τη διάρκεια των ψυχρών εκκινήσεων, ο αισθητήρας εξασφαλίζει ότι το ECU παρέχει τη σωστή ποσότητα καυσίμου και προσαρμόζει το χρονισμό ανάφλεξης, διευκολύνοντας τις ομαλότερες και πιο αξιόπιστες νεοσύστατες επιχειρήσεις, ακόμη και σε χαμηλές θερμοκρασίες.

Βιομηχανικός αυτοματισμός

Πέρα από τις εφαρμογές της αυτοκινητοβιομηχανίας, ο αισθητήρας θέσης εκκεντροφόρου παίζει ρόλο στη βιομηχανική αυτοματοποίηση για τον ακριβή συγχρονισμό και χρονισμό κινητήρα.Στον εξοπλισμό κατασκευής, οι αυτοματοποιημένες γραμμές συναρμολόγησης και οι μηχανές παραγωγής βασίζονται σε ακριβή χρονική στιγμή για να εξασφαλιστεί η απρόσκοπτη λειτουργία.Ο αισθητήρας βοηθά στον συγχρονισμό των κινητήρων και των μηχανικών εξαρτημάτων, στην ενίσχυση της αποτελεσματικότητας και της ακρίβειας.Στη ρομποτική και τον έλεγχο της κίνησης, τα βιομηχανικά ρομπότ και τα αυτοματοποιημένα συστήματα εξαρτώνται από τους αισθητήρες θέσης εκκεντροφόρου άξονα για τον συντονισμό των κινήσεων, τη βελτίωση της ακρίβειας σε επαναλαμβανόμενες ή υψηλές εργασίες.Αυτοί οι αισθητήρες υποστηρίζουν τη συντήρηση της πρόβλεψης παρακολουθώντας τα περιστροφικά δεδομένα για την ανίχνευση των πρώιμων σημείων φθοράς σε μηχανικά εξαρτήματα.Αυτή η προληπτική προσέγγιση συμβάλλει στην πρόληψη απροσδόκητων αποτυχιών, μειώνοντας το κόστος διακοπής και το κόστος συντήρησης.

Συστήματα ελέγχου κινητήρα

Ο αισθητήρας θέσης εκκεντροφόρου άξονα παίζει ρόλο στις εφαρμογές με κινητήρα, συμπεριλαμβανομένων των ηλεκτρικών και υβριδικών οχημάτων, καθώς και στα βιομηχανικά συστήματα ελέγχου κινητήρα.Σε υβριδικούς κινητήρες, βοηθά στη διαχείριση της μετάβασης μεταξύ ηλεκτρικών και βενζινοκινητήρων, εξασφαλίζοντας ακριβή χρονισμό και συγχρονισμό, οδηγώντας σε ομαλότερη λειτουργία και βελτιωμένη απόδοση καυσίμου.Στα βιομηχανικά περιβάλλοντα, οι ηλεκτρικοί κινητήρες υψηλής απόδοσης που χρησιμοποιούνται στις βιομηχανίες κατασκευής και επεξεργασίας εξαρτώνται από τον ακριβή έλεγχο της ταχύτητας περιστροφής και της ροπής.Ο αισθητήρας παρέχει ακριβή ανατροφοδότηση θέσης, ενίσχυση της απόδοσης και της ενεργειακής απόδοσης.Στους γεννήτριες και τα συστήματα εφεδρικής ισχύος, ο αισθητήρας βοηθά στη διατήρηση του συγχρονισμού μεταξύ των μηχανικών εξαρτημάτων, διασφαλίζοντας τη σταθερή ισχύ εξόδου και την πρόληψη δυσλειτουργιών.

Σύναψη

Ο αισθητήρας θέσης εκκεντροφόρου άξονα είναι εξαιρετικός για να βεβαιωθείτε ότι ο κινητήρας ενός αυτοκινήτου λειτουργεί καλά και χρησιμοποιεί αποτελεσματικά καύσιμο.Βοηθά τον υπολογιστή του αυτοκινήτου να τελειοποιήσει τη λειτουργία του κινητήρα, η οποία βελτιώνει την απόδοση του αυτοκινήτου και τη διατηρεί να λειτουργεί ομαλά.Εάν αυτός ο αισθητήρας σταματήσει να λειτουργεί σωστά, μπορεί να προκαλέσει προβλήματα όπως η κακή απόδοση του κινητήρα και η αυξημένη κατανάλωση καυσίμου.Η διατήρηση αυτού του αισθητήρα σε καλή κατάσταση και ο καθορισμός του όταν χρειάζεται είναι σημαντική για τη διατήρηση της υγείας του αυτοκινήτου σας.Αυτό το άρθρο έχει καλύψει τον τρόπο λειτουργίας του αισθητήρα, του ρόλου του στον κινητήρα και τι πρέπει να κάνει αν αποτύχει, μια καλύτερη κατανόηση της λειτουργίας του οχήματος.
