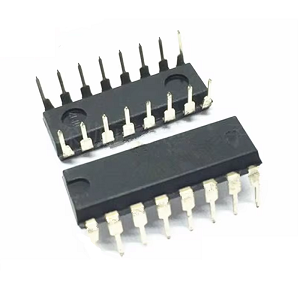

CD4014 IC: Μητρώο μετατόπισης 8-bit με παράλληλες εισόδους

Αυτός ο οδηγός διερευνά το CD4014, ένα εξαιρετικά προσαρμόσιμο ολοκληρωμένο κύκλωμα CMOS γνωστό για τη λειτουργικότητα του καταχωρητή μετατόπισης 8-bit, υποστηρίζοντας τόσο σειριακές όσο και παράλληλες εισόδους δεδομένων.Φημισμένος για την ευελιξία του σε ένα ευρύ φάσμα εφαρμογών ψηφιακής λογικής, το CD4014 είναι αποτελεσματικό σε σενάρια που απαιτούν αποτελεσματική διαχείριση δεδομένων και εξορθολογισμένη μεταφορά, ειδικά σε συμπαγή συστήματα όπου η μείωση της χρήσης του ακροδέκτη αποτελεί προτεραιότητα.Από μια επισκόπηση των διαμορφώσεων PIN σε εφαρμογές και εναλλακτικές επιλογές, αυτό το άρθρο παρέχει μια εμπεριστατωμένη εξέταση της αξιοποίησης του CD4014 για καινοτόμα ηλεκτρονικά σχέδια και βελτιστοποιημένη διαχείριση δεδομένων.

Κατάλογος

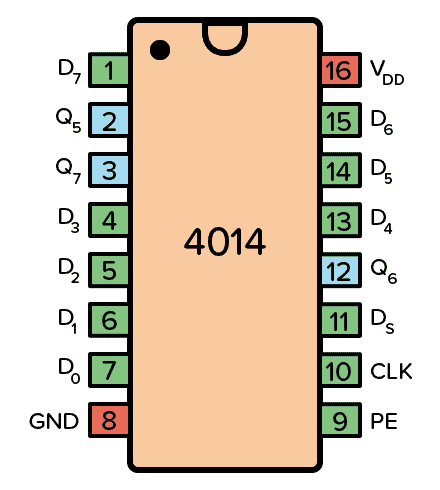

Διαμόρφωση ακίδων 4014 IC

Όνομα καρφίτσας	Καρφίτσα Αρ.	Τύπος	Περιγραφή
VDD	16	Εξουσία	Τάση τροφοδοσίας (+3 έως +15V)
ΑΕΔ	8	Εξουσία	Γήπεδο (0V)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Εισαγωγή	Παράλληλες καρφίτσες εισόδου δεδομένων
Q5, Q6, Q7	2, 3, 12	Παραγωγή	Αποδοχές από τα τελευταία τρία bits
ΡΕ	9	Εισαγωγή	Παράλληλη ενεργοποίηση
CP	10	Εισαγωγή	Pin ρολογιού για συγχρονισμό της εισόδου
DS	11	Εισαγωγή	Πείρος σειριακής εισόδου

Αξιοποίηση του 4014 IC

Για να ξεκινήσετε τη χρήση του 4014 IC, ξεκινήστε με προσεκτικά τη σύνδεση του VDD με το θετικό τερματικό της πηγής ενέργειας και το GND στον αρνητικό τερματικό.Αυτό το IC λειτουργεί σε εύρος ισχύος από 3V έως 15V, ωστόσο συγκεκριμένα μοντέλα ενδέχεται να επεκταθούν έως και 20V.Συνιστάται να εξετάσετε το δελτίο δεδομένων για ακριβή ηλεκτρικά στοιχεία, να προσαρμόσετε τη συμβατότητα με τη μοναδική σας εγκατάσταση.Η επιλεγμένη περιοχή τάσης επηρεάζει άμεσα την επιχειρησιακή ακεραιότητα και τη σταθερή λειτουργικότητα της συσκευής.

Ξεκινήστε την παράλληλη φόρτωση δεδομένων μετατρέποντας τον παράλληλο PIN (PE) σε υψηλή κατάσταση.Συνδέστε τις επιλεγμένες εισόδους δεδομένων σας σε παράλληλες ακίδες δεδομένων με την ένδειξη D0 έως D7.Ένα σήμα αυξανόμενης ακμής που εφαρμόζεται στον ακροδέκτη CLK καταγράφει τα προβλεπόμενα δεδομένα στο μητρώο.Αυτή η προπαρασκευαστική φάση καθρέφει μια ομάδα σε μια καλά συντονισμένη πρακτική, όπου οι ρόλοι και ο συγχρονισμός είναι υψίστης σημασίας.

Αρχίστε τα δεδομένα που μετατοπίζονται με την εναλλαγή του ακροδέκτη PE σε χαμηλή κατάσταση.Κάθε ανερχόμενος παλμός CLK μετατοπίζει τα δεδομένα σταδιακά.Σε αυτή τη λειτουργία, ο PIN DS χρησιμεύει για την είσοδο σειριακών δεδομένων, διευκολύνοντας την ευέλικτη επεξεργασία δεδομένων.Αυτή η λειτουργία γίνεται ιδιαίτερα ευεργετική όταν απαιτείται μετάβαση δεδομένων υγρού, εξασφαλίζοντας αποτελεσματική οργάνωση και κατηγοριοποίηση ψηφιακών σημάτων.

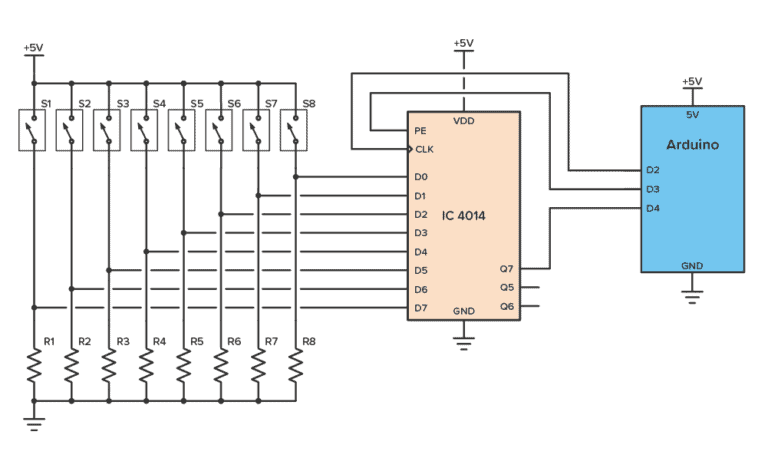

Κύκλωμα εφαρμογής του CD4014

Ο CD4014 Το μητρώο μετατόπισης είναι ένα πρακτικό εργαλείο για την ανάγνωση των καταστάσεων έως και οκτώ διακόπτη χρησιμοποιώντας μόνο τρεις καρφίτσες μικροελεγκτή, όπως με ένα Arduino.Αυτό το καθιστά ιδανικό για έργα όπου η διαθεσιμότητα PIN είναι περιορισμένη, καθώς επεκτείνει αποτελεσματικά τη χωρητικότητα εισόδου χωρίς την ανάγκη για επιπλέον υλικό.Το κύκλωμα λειτουργεί καταγράφοντας τις καταστάσεις όλων των συνδεδεμένων διακόπτη και στέλνοντας αυτά τα δεδομένα στον μικροελεγκτή ένα bit κάθε φορά.Το CD4014 χρησιμοποιεί παράλληλη μετατροπή, επιτρέποντάς σας να παρακολουθείτε πολλαπλούς διακόπτες διατηρώντας παράλληλα την καλωδίωση απλή και συμπαγής.

Για να το ρυθμίσετε, συνδέστε τον ακροδέκτη D3 του Arduino στον παράλληλο PIN (PE) PIN (PE), D2 του CD4014, D2 στον ακροδέκτη ρολογιού (CLK) και D4 στον ακροδέκτη εξόδου δεδομένων (Q).Το D3 ενεργοποιεί το μάνδαλο για να συλλάβει τις καταστάσεις διακόπτη, το D2 στέλνει παλμούς ρολογιού για να μετατοπίσει τις καταστάσεις στην έξοδο και το D4 διαβάζει τα δεδομένα διαδοχικά.Κάθε παλμός ρολογιού μετατοπίζει την επόμενη κατάσταση του διακόπτη στον ακροδέκτη εξόδου, επιτρέποντας στο Arduino να διαβάσει και τους οκτώ διακόπτες ένα κάθε φορά.Αυτή η προσέγγιση είναι αποτελεσματική και εξοικονομεί τόσο χώρο όσο και πόρους.Χρησιμοποιώντας το CD4014, μπορείτε να διαχειριστείτε πολλαπλές εισόδους με ελάχιστη χρήση I/O, να απλοποιήσετε το σχεδιασμό σας και να μειώσετε την πολυπλοκότητα των καλωδίων.Είναι μια συμπαγής και αξιόπιστη λύση για έργα που απαιτούν ακριβή παρακολούθηση των καταστάσεων διακόπτη.

CD4014 ισοδύναμα και εναλλακτικές λύσεις

Ισοδύναμα

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014BE

Εναλλακτικές λύσεις

• 74HC165

• 74HC166

• 74HC198
