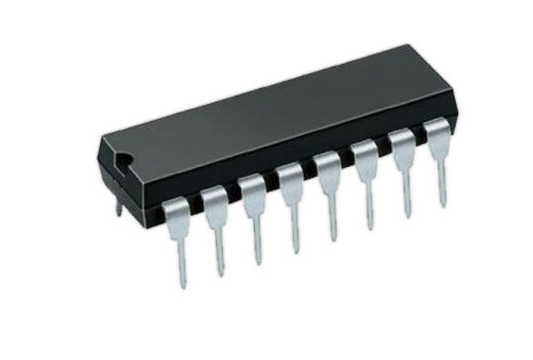

Όλα σχετικά με το SG3524 που ρυθμίζει τον ελεγκτή PWM IC

Το ολοκληρωμένο κύκλωμα SG3524 είναι ένας ευέλικτος και ισχυρός ακρογωνιαίος λίθος στα ηλεκτρονικά ηλεκτρικά, που χρησιμοποιούνται ευρέως σε τροφοδοτικά, μετατροπείς και ρυθμιστές μεταγωγής για εφαρμογές βιομηχανικών, αυτοκινήτων και καταναλωτών.Η ενσωμάτωση των βασικών λειτουργιών όπως η ρύθμιση της τάσης, ο έλεγχος συχνότητας και η παραγωγή PWM σε ένα ενιαίο πακέτο, απλοποιούν σύνθετα σχέδια, επιτρέποντας ταυτόχρονα συμπαγή και αξιόπιστα συστήματα ισχύος.Η προσαρμοστικότητά του καλύπτει διαφορετικές χρήσεις, από τις ανανεώσιμες πηγές ενέργειας έως τις καθημερινές συσκευές, καθιστώντας το βασικό στοιχείο στα σύγχρονα ηλεκτρονικά.Αυτό το άρθρο διερευνά τις προδιαγραφές, τα χαρακτηριστικά και τις εφαρμογές του, παρέχοντας πρακτικές γνώσεις για τη μεγιστοποίηση των δυνατοτήτων του σε σενάρια.

Κατάλογος

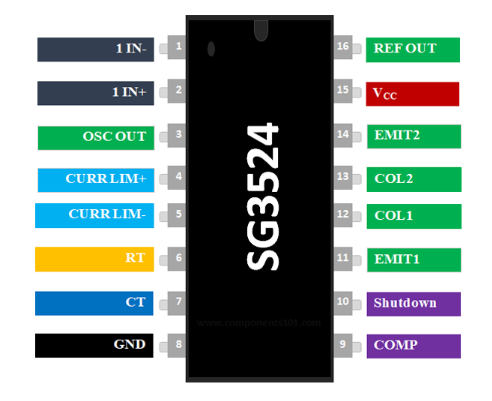

Διαμόρφωση PIN

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
1	1in-	Αναστροφή εισόδου στον ενισχυτή σφάλματος 1
2	1in+	Μη εισροή εισόδου στον ενισχυτή σφάλματος 1
3	OSC OUT	Έξοδος ταλαντωτή
4	Curr Lim+	Εισαγωγή ενισχυτή θετικού ρεύματος
5	Curr Lim-	Εισαγωγή ενισχυτή αρνητικού ρεύματος
6	Ρι	Ο ακροδέκτης αντίστασης που χρησιμοποιείται για τη ρύθμιση της συχνότητας ταλαντωτή
7	CT	Ο τερματικός σταθμός πυκνωτή που χρησιμοποιείται για τη ρύθμιση της συχνότητας ταλαντωτή
8	ΑΕΔ	Πείρος γείωσης
9	Κονδύλια	PIN αντιστάθμισης ενισχυτή σφάλματος
10	ΚΛΕΙΣΙΜΟ	Κλείσιμο συσκευών
11	Εκπομπή 1	Ο τερματικός σταθμός εκπομπής BJT εξόδου 1
12	Col 1	Συλλέκτης τερματικού της εξόδου BJT 1
13	Col 2	Συλλέκτης τερματικού της εξόδου BJT 2
14	Εκπομπή 2	Ο τερματικός σταθμός εκπομπού BJT 2
15	VCC	Θετική προσφορά
16	Εκ των προτέρων	Έξοδος ρυθμιστή αναφοράς

Χαρακτηριστικά και προδιαγραφές

Παράμετρος	Προδιαγραφή/λειτουργία
Τάση τροφοδοσίας	8V έως 40V
Τάση εξόδου	4.6V έως 5.4V
Ρεύμα εξόδου	50 μ.Μ.
Αριθμός εξόδων	2 έξοδοι
Τοπολογία	Boost, Buck, Fly-Back, Forward, Push-Pull
Συχνότητα μεταγωγής	722 kHz
Κύκλος λειτουργίας - max	45%
Ώρα πτώσης	100 ns
Χρόνος αύξησης	200 ns
Τύποι πακέτων	16 ακίδες PDIP, PDSO και SOIC πακέτα
Ισοδύναμο/υποκατάστατο ICS	UC3843, TL3842, TL494
Εναλλακτικοί ελεγκτές PWM	UC2842, SG2524

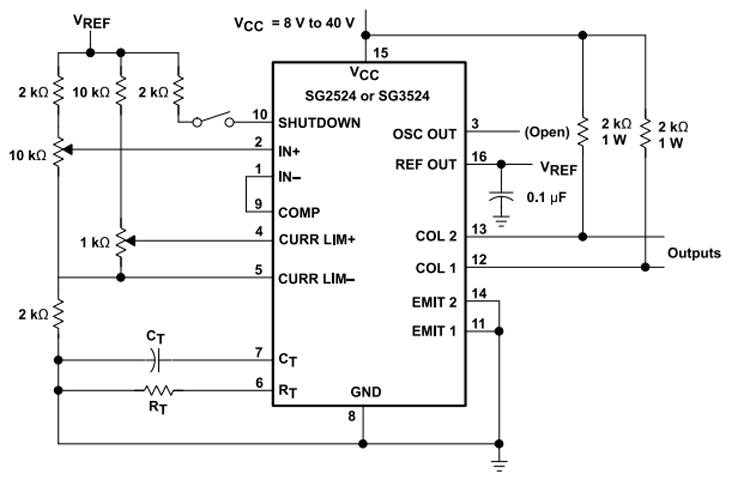

Εφαρμογή του SG3524

Ο SG3524 διαχειρίζεται αποτελεσματικά τη μετατροπή ισχύος, απαιτώντας μόνο μερικά εξωτερικά εξαρτήματα.Αυτό το ολοκληρωμένο κύκλωμα (IC) είναι κατάλληλο για διαφορετικές εφαρμογές όπως τροφοδοτικά και μετατροπείς, επιτρέποντάς σας να αξιοποιήσετε την προσαρμοστικότητά του.Το πραγματικό δυναμικό του ξεδιπλώνεται μέσω της πρακτικής εξερεύνησης, όπου οι αποτελεσματικές διαμορφώσεις ενισχύουν τις δυνατότητές του.

Το IC λειτουργεί άψογα σε μια περιοχή τάσης από 8V έως 40V.Η ενσωμάτωση ενός αντιστάτη χρονισμού (RT) και του πυκνωτή (CT) παίζει δυναμικό ρόλο στη σταθεροποίηση της συχνότητας.Ο απλός σχεδιασμός ενισχύει την αξιοπιστία.Οι πληροφορίες από την προσωπική εμπειρία υποδηλώνουν ότι η επιλογή των τιμών RT και CT επηρεάζει σημαντικά τη σταθερότητα και την αποτελεσματικότητα του συστήματος.Η ευθυγράμμιση του μη μετατροπής του πείρου με τον πείρο αναφοράς ενώ συνδέετε τους ακροδέκτες αναστροφής με τον ακροδέκτη Comp είναι μια τεχνική που ενθαρρύνει τη βέλτιστη ανατροφοδότηση και τον έλεγχο.

Οι εξωτερικές συνδέσεις των RT και CT καθορίζουν τη συχνότητα του ταλαντωτή.Η ακριβής διαμόρφωση αυτών των συνδέσεων είναι επιτακτική λόγω της βαθιάς επιρροής τους στη συνολική λειτουργικότητα της συσκευής.Σε πραγματικά σενάρια, η επιλογή εξαρτημάτων με ακρίβεια είναι συχνά ένας καθοριστικός παράγοντας για την επίτευξη της επιθυμητής σταθερότητας συχνότητας.Ο ενισχυτής σφάλματος είναι καθοριστικός, καθώς αντισταθμίζει συνεχώς τις διακυμάνσεις μέσω των συνεχιζόμενων συγκρίσεων μεταξύ της παραγωγής δειγματοληψίας και μιας τάσης αναφοράς, με αποτέλεσμα τις ρυθμίσεις σήματος PWM.Οι παρατηρήσεις κατά τη διάρκεια της δοκιμής κυκλώματος καταδεικνύουν ότι αυτός ο μηχανισμός χρησιμοποιείται για τη διατήρηση της ακεραιότητας εξόδου.

Εφαρμογές του SG3524

Επιτραπέζιοι υπολογιστές

Το SG3524 διαδραματίζει αξιοσημείωτο ρόλο στη διαχείριση της ισχύος σε επιτραπέζιους υπολογιστές, διασφαλίζοντας τα περίπλοκα εξαρτήματα μέσω της ακριβούς ρύθμισης τάσης.Αυτό το τσιπ ενισχύει τη λειτουργική ροή του εσωτερικού υλικού, μεγιστοποιώντας τη χρήση ενέργειας μειώνοντας παράλληλα τα απόβλητα.Καθώς ο υπολογισμός συνεχίζει να προχωράει, η επίμονη προσαρμογή και οι δοκιμές είναι δυναμικές στα πλαίσια τροφοδοσίας εξευγενισμού για ανώτερη λειτουργικότητα.

Φούρνοι μικροκυμάτων και διατήρηση ενέργειας

Στον κόσμο των φούρνων μικροκυμάτων, το SG3524 εξασφαλίζει τον έλεγχο σχολαστικού επιπέδου ισχύος, ενισχύοντας την αποτελεσματικότητα μαγειρέματος με προσοχή στη διατήρηση της ενέργειας.Η ευελιξία του στην προσαρμογή σε διαφορετικές τεχνολογίες μικροκυμάτων τσιμέντου της θέσης της σε σύγχρονες γαστρονομικές συσκευές.Με βελτιώσεις στους αλγόριθμους ελέγχου, υπάρχει δυνατότητα για περαιτέρω προώθηση της ακρίβειας μαγειρέματος και της χρήσης ενέργειας.

Η υποδομή διακομιστή και η συνέπεια της ισχύος

Οι διακομιστές, τελικοί στα ψηφιακά συστήματα υποστήριξης, εξαρτώνται από τη σταθερή ροή ισχύος.Το SG3524 βοηθά στη διατήρηση της αξιοπιστίας και της συνέπειας της μετατροπής υπό ποικίλες συνθήκες, διευκολύνοντας τις απρόσκοπτες λειτουργίες.Η διερεύνηση νέων στρατηγικών ψύξης μπορεί να ενισχύσει τη συμβολή του SG3524 στη διατήρηση υψηλών επιχειρησιακών προτύπων στα κέντρα δεδομένων.

Ανανεώσιμες πηγές ενέργειας και ηλιακούς μικρο-μετατροπείς

Η ενσωμάτωση του SG3524 σε ηλιακούς μικρο-μετατροπείς δίνει έμφαση στον βασικό ρόλο της στη συγχώνευση της ηλιακής ενέργειας με καθημερινές χρήσεις.Το αυξανόμενο ενδιαφέρον για την ανανεώσιμη ενέργεια απαιτεί ακριβή μετατροπή.Η ευελιξία του τσιπ υποστηρίζει συνεχιζόμενες καινοτομίες ηλιακής τεχνολογίας.Οι μελλοντικές εξελίξεις της επιστήμης των υλικών θα μπορούσαν να ενισχύσουν σημαντικά την αποτελεσματικότητα της μετατροπής.

Χρήση ενέργειας σε πλυντήρια ρούχων

Βλέποντας σε διάφορα μοντέλα πλυντηρίου, η SG3524 ρυθμίζει την κατανομή ισχύος, επιτρέποντας τους κύκλους πλύσης που είναι αποδοτικοί από ηλεκτρικό ρεύμα.Τα σύγχρονα μηχανήματα χρησιμοποιούν αυτό για να προσφέρουν ευαίσθητα στην ενέργεια ρυθμίσεις.Η καινοτομία με νέες τεχνολογίες αυτοκινήτων ενδέχεται να μειώσει περαιτέρω τα περιβαλλοντικά αποτυπώματα αυτών των μηχανών.

Βελτιώσεις σε ηλεκτρικά ποδήλατα

Τα ηλεκτρικά ποδήλατα χρησιμοποιούν το SG3524 για τον ικανό έλεγχο ηλεκτρικού κινητήρα, αποδίδοντας μια ομαλότερη εμπειρία οδήγησης.Το Chip εξισορροπεί τη χρήση της μπαταρίας με τις ανάγκες απόδοσης, προωθώντας αυτά τα ποδήλατα ως βιώσιμες ταξιδιωτικές λύσεις.Η ενσωμάτωση AI στα συστήματα διαχείρισης μπαταριών μπορεί να ανοίξει το δρόμο για έξυπνες καινοτομίες ενέργειας.

Τηλεπικοινωνίες και απόδοση ισχύος AC/DC

Στις τηλεπικοινωνίες, το SG3524 χρησιμοποιείται για σταθερό μετασχηματισμό ισχύος AC/DC, ενεργό για αδιάλειπτες υπηρεσίες.Υποστηρίζει ενεργειακή απόδοση στα δίκτυα.Οι εξελίξεις ημιαγωγών μπορούν να προσφέρουν βελτιωμένη εξοικονόμηση ενέργειας, ανεκτίμητες για τη διατήρηση αυτών των σοβαρών συστημάτων.

Αξιοπιστία ανιχνευτή καπνού

Σε συναγερμούς καπνού, το τσιπ υποστηρίζει τη λειτουργία του στις απαιτούμενες συσκευές ασφαλείας, εξασφαλίζοντας αξιόπιστη διαχείριση ενέργειας σε διακυμάνσεις των συνθηκών για ακριβή ανίχνευση καπνού.Η πραγματική παρακολούθηση απόδοσης μπορεί να βελτιώσει και να ενισχύσει την αξιοπιστία του συστήματος.

Τεχνολογία ηλιακής ενέργειας και πρόοδος βιωσιμότητας

Το SG3524 διευκολύνει την αποτελεσματική μετατροπή της ενέργειας σε ηλιακούς μετατροπείς, υποστηρίζοντας εκτεταμένες πρωτοβουλίες βιωσιμότητας.Αυτή η συνάρτηση υπογραμμίζει το ρόλο της αξιόπιστης τεχνολογίας στην πλήρη απεικόνιση του ηλιακού δυναμικού.

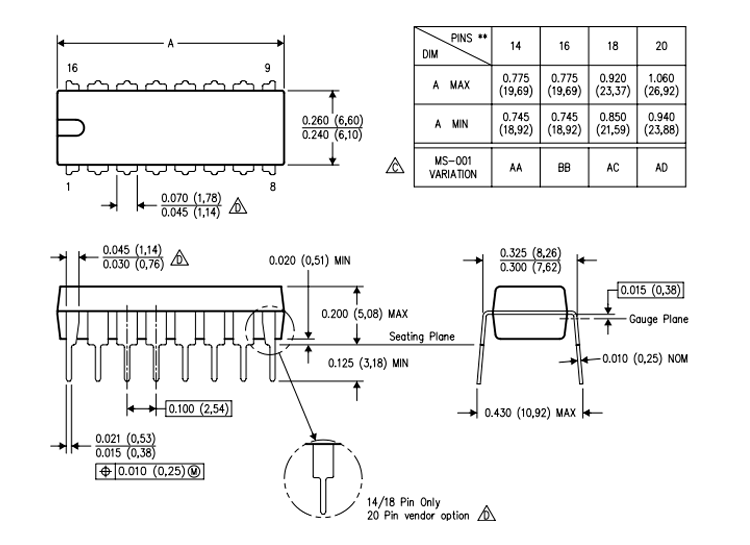

2D μοντέλο
