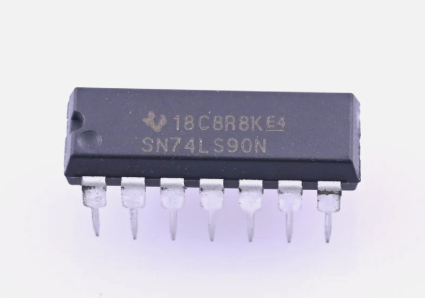

Όλα σχετικά με το Counter 74LS90 BCD IC

Στον κόσμο της ψηφιακής ηλεκτρονικής, η ακριβής καταμέτρηση και η απεικόνιση δεδομένων είναι απαραίτητες για μια ποικιλία εφαρμογών, από ψηφιακά ρολόγια έως μετρητές συχνότητας.Οι δυαδικοί κωδικοποιημένοι δεκαδικοί (BCD) μετρητές, όπως οι ευρέως χρησιμοποιούμενες 74LS90, παρέχουν ένα αποτελεσματικό μέσο γεφύρωσης της δυαδικής λογικής με τα ψηφία που μπορούν να αναγνωρίσουν από τον άνθρωπο.Αυτοί οι μετρητές είναι βασικά εξαρτήματα στις σύγχρονες συσκευές, επιτρέποντας την απρόσκοπτη μέτρηση, την ενσωμάτωση της εμφάνισης και τη διαίρεση συχνότητας.Αυτό το άρθρο εκσφενδονίζεται στις λεπτομέρειες των μετρητών BCD και δεκαετίας, υπογραμμίζει τα χαρακτηριστικά και τις λειτουργίες του 74LS90 IC και διερευνά τις πρακτικές εφαρμογές του σε ψηφιακά συστήματα.

Κατάλογος

Εξερευνώντας τους μετρητές BCD και δεκαετίες

Ένας δυαδικός κωδικοποιημένος δεκαδικός (BCD) μετρητής, επίσης γνωστός ως μετρητής δεκαετίας, είναι ένα ψηφιακό κύκλωμα ειδικά σχεδιασμένο για να υπολογίζει σε δεκαδικά ψηφία αντί για καθαρό δυαδικό.Λειτουργεί σε συγχρονισμό με το δεκαδικό σύστημα, η ποδηλασία μέσω των τιμών από 0 έως 9 πριν επαναπροσδιορίσει στο 0. Αυτή η επαναφορά εξασφαλίζει συμβατότητα με συστήματα που απαιτούν εξόδους που βασίζονται σε δεκαδικά ψηφία, όπως ψηφιακές οθόνες και κυκλώματα χρονισμού.

Στον πυρήνα του, ο πάγκος αποτελείται από τέσσερα σαγιονάρες JK που είναι διατεταγμένα για την αύξηση του αριθμού με κάθε εισερχόμενο παλμό ρολογιού.Κάθε flip-flop αντιπροσωπεύει ένα δυαδικό βάρος (1, 2, 4 και 8), επιτρέποντας στον μετρητή να εξάγει το δυαδικό ισοδύναμο ενός δεκαδικού ψηφίου.Η λειτουργία προχωρά διαδοχικά, μετακινώντας τις καταστάσεις που αντιστοιχούν στο 0000 (δεκαδικό 0) έως 1001 (δεκαδικό 9).Αφού φτάσει το 1001, το κύκλωμα επαναφέρει αυτόματα όλες τις εξόδους στο μηδέν, εξασφαλίζοντας ότι ο κύκλος μέτρησης ξεκινά και πάλι από την αρχή.

Αυτή η λειτουργικότητα χρησιμοποιείται ως επί το πλείστον σε εφαρμογές όπου η καταμέτρηση των δεκαδικών υπολογιστών είναι απαραίτητη.Για παράδειγμα, τα ψηφιακά ρολόγια, οι μετρητές συχνότητας και οι αριθμητικές οθόνες βασίζονται σε αυτή τη συμπεριφορά για να αντιπροσωπεύουν οπτικά αριθμούς σε μια μορφή που μπορείτε να κατανοήσετε διαισθητικά.Με την ευθυγράμμιση της λειτουργίας του με το δεκαδικό σύστημα, ο μετρητής BCD γεφυρώνει το χάσμα μεταξύ της δυαδικής λογικής και των αναγνώσιμων αριθμητικών συστημάτων, καθιστώντας την απαραίτητη στα σύγχρονα ηλεκτρονικά.

Επισκόπηση μετρητών BCD 74LS90 BCD

Ο 74LS90 Το IC είναι ένας ευέλικτος ψηφιακός μετρητής σχεδιασμένος για τη μέτρηση δυαδικών κωδικοποιημένων δεκαδικών (BCD), καθιστώντας το ιδανικό για εφαρμογές που απαιτούν δεκαδικές εξόδους.Λειτουργεί ως μετρητής MOD-10, ικανός να υπολογίζει από 0 έως 9. Αυτό επιτυγχάνεται χρησιμοποιώντας τέσσερα εσωτερικά master-slave JK flip-flops, τα οποία διαδοχικά εναλλάσσουν τις καταστάσεις για να αντιπροσωπεύουν το δυαδικό ισοδύναμο των δεκαδικών αριθμών.Οι εξόδους του μετρητή, με την ένδειξη QA, QB, QC και QD, αντιστοιχούν στα δυαδικά βάρη της αλληλουχίας μέτρησης (1, 2, 4 και 8 αντίστοιχα).Η καταμέτρηση ξεκινά από την πτώση του σήματος ρολογιού και η ευελιξία του IC ενισχύεται περαιτέρω από τις εισόδους επαναφοράς (R1, R2) και προεπιλογής (S1, S2), οι οποίες επιτρέπουν στον μετρητή να επαναφέρεται σε μηδέν ή προκαθορισμένη σε ένα συγκεκριμένοτιμή όπως απαιτείται.

Τρόποι λειτουργίας

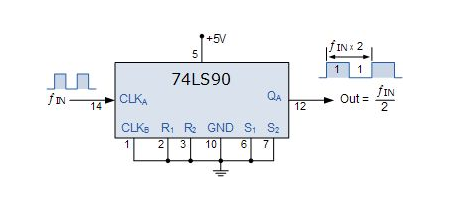

• Διαιρέστε με μετρητή

Όταν χρησιμοποιείται μόνο το πρώτο flip-flop, με το σήμα ρολογιού εισόδου που συνδέεται με το CLK A, το 74LS90 λειτουργεί ως μετρητής διαίρεσης ανά-2.Σε αυτή τη λειτουργία, ο μετρητής εξάγει ένα σήμα ρολογιού με τη μισή συχνότητα του σήματος εισόδου.Αυτή η απλή διαίρεση συχνότητας είναι ιδιαίτερα χρήσιμη στις εφαρμογές που απαιτούν την προετοιμασία σήματος ή τα σήματα ρολογιού χαμηλότερης συχνότητας.

• Διαιρέστε με-5 μετρητή

Χρησιμοποιώντας τα τελευταία τρία σαγιονάρες και τροφοδοτώντας το σήμα ρολογιού στο CLK B, το 74LS90 λειτουργεί ως μετρητής διαίρεσης ανά 5.Σε αυτή τη διαμόρφωση, ο μετρητής παράγει ένα σήμα εξόδου με λόγο 4: 1 σήμα προς διάστημα, που σημαίνει ότι η έξοδος παραμένει υψηλή για έναν κύκλο ρολογιού και χαμηλό για τα επόμενα τέσσερα.Αυτή η λειτουργία χρησιμοποιείται συχνά σε κυκλώματα χρονισμού ή για συγκεκριμένες απαιτήσεις συχνότητας.

• Διαιρέστε ανά 10 μετρητή

Όταν συνδυάζονται και οι δύο λειτουργίες μέτρησης, το 74LS90 εκτελεί ως μετρητή διαίρεσης ανά 10, ο οποίος είναι ο κύριος τρόπος λειτουργίας του.Ξεκινώντας από το δυαδικό 0000 (δεκαδικό 0), ο μετρητής προωθεί διαδοχικά μέσω δυαδικών καταστάσεων μέχρι 1001 (δεκαδικό 9) πριν επαναπροσδιορίσει το μηδέν.Αυτή η διαδικασία ποδηλασίας καθιστά το IC ιδανικό για λειτουργίες μέτρησης ή χρονισμού.Όταν συνδέονται με τις LED, οι δυαδικές εξόδους παρέχουν μια οπτική ένδειξη του τρέχοντος αριθμού, προσφέροντας έναν διαισθητικό τρόπο για την παρακολούθηση της διαδικασίας καταμέτρησης.

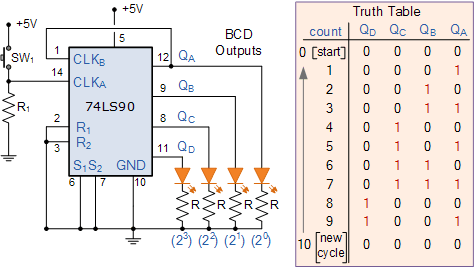

• Μετρητής δεκαετίας BCD για εφαρμογές προβολής

Στην πιο πρακτική περίπτωση χρήσης, το 74LS90 οδηγεί σε οθόνες επτά τάσεων μετατρέποντας τις εξόδους BCD σε δεκαδικές αριθμούς από 0 σε 9 έως BCD σε επτά αποκωδικοποιητή.Αυτή η ρύθμιση είναι ιδιαίτερα χρήσιμη για τη δημιουργία ψηφιακών ρολογιών, μετρητών ή οποιουδήποτε συστήματος που απαιτεί σαφή απεικόνιση αριθμητικών δεδομένων.Η ικανότητα να διασυνδέεται άψογα με τα εξαρτήματα οπτικής οθόνης καθιστά το 74LS90 ένα σημαντικό στοιχείο στα σύγχρονα ψηφιακά συστήματα.

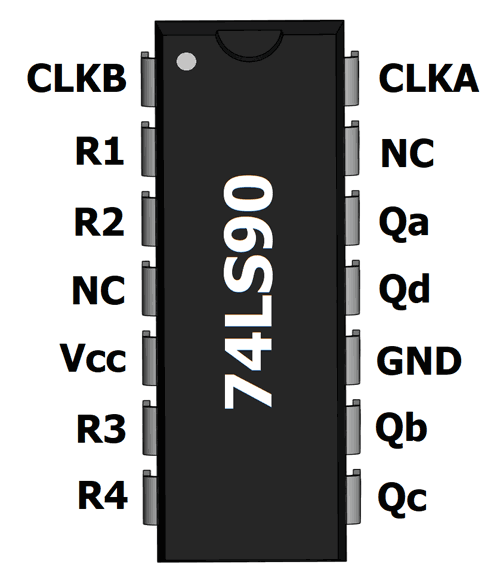

Διαμόρφωση PIN

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
1	CLKB	Είσοδος ρολογιού 2
2	R1	Επαναφορά 1
3	R2	Επαναφορά 2
4	Nc	Μη συνδεδεμένος
5	VCC	Θετική εισροή εφοδιασμού
6	R3	Επαναφορά 3
7	R4	Επαναφορά 4
8	ΕΟ	Ακροδέκτης εξόδου 3
9	ΕΒ	Ακροδέκτης εξόδου 2
10	ΑΕΔ	Εδαφος
11	ΕΔ	Ακροδέκτης εξόδου 4
12	Qa	Ακροδέκτης εξόδου 1
13	Nc	Μη συνδεδεμένος
14	Κούκα	Είσοδος ρολογιού 1

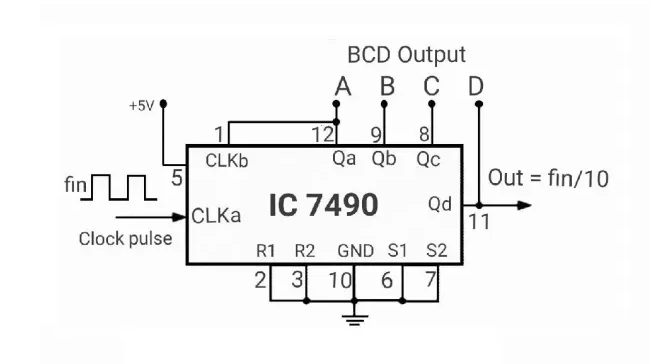

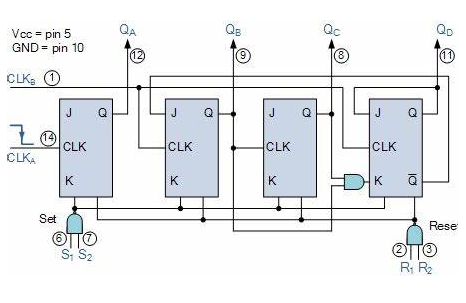

Κύκλωμα

Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Βασικός μετρητής	Χρησιμεύει ως βασικός μετρητής που κυμαίνεται από 0 έως 9.
Αυτόνομη καταμέτρηση	Μπορεί να ξεκινήσει αυτόνομα στο 0 και να ολοκληρώσει στις 9.
Συμβατότητα TTL	Συμβατό με οποιαδήποτε συσκευή που βασίζεται σε TTL και Οι μικροελεγκτές λόγω της εξόδου TTL.
Ενεργειακή απόδοση	Διαθέτει ενεργειακά αποδοτική λειτουργία.
Τύποι πακέτων	Διατίθεται σε διάφορους τύπους συσκευασίας, συμπεριλαμβανομένου του PDSO, PDIP και GDIP.
Εσωτερική προστασία	Διαφύλαξη εσωτερικά ενάντια σε τάσεις σφιγκτήρα.

Τεχνικές προδιαγραφές

Παράμετρος	Προσδιορισμός
Εύρος τάσης λειτουργίας	4.75V έως 5.25V
Εύρος θερμοκρασίας λειτουργίας	0 ° C έως 70 ° C
Τάση εισόδου (υψηλή)	Ελάχιστο 2.0V
Τάση εισόδου (χαμηλή)	Μέγιστο 0,7V
Ρεύμα εξόδου (υψηλό)	-0.4ma
Ρεύμα εξόδου (χαμηλό)	8.0mA
Εύρος προστασίας ολοκληρωμένου σφιγκτήρα	-1.5V

Εναλλακτικά μοντέλα

• 74LS92

• 74LS93

• 74LS162

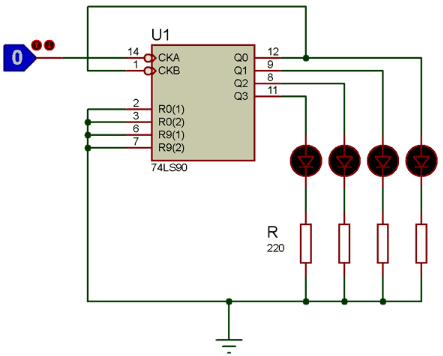

Χρησιμοποιώντας τον μετρητή δεκαετίας IC

Η λειτουργία ενός μετρητή δεκαετίας, όπως το 74LS90, απαιτεί τον έλεγχο της εισόδου του ρολογιού για να ενεργοποιήσει τη λειτουργικότητα μέτρησης.Η είσοδος του ρολογιού εναλλάσσεται μεταξύ των χαμηλών επιπέδων λογικής και λογικής και κάθε μετάβαση αναγκάζει τον μετρητή να αυξήσει τον αριθμό του.Εσωτερικά, ο μετρητής προωθεί διαδοχικά μέσω δυαδικών τιμών, οι οποίες αντιπροσωπεύουν δεκαδικούς αριθμούς όταν χρησιμοποιούνται σε μια δυαδική κωδικοποιημένη δεκαδική (BCD) διαμόρφωση.Η διαδικασία μέτρησης επαναφέρεται αυτόματα μετά την επίτευξη της μέγιστης τιμής, συνήθως 1001 (δεκαδικό 9), πριν ξεκινήσει από το μηδέν.

Για να καταστεί ο αριθμός των οπτικά προσβάσιμων, οι εξόδους του μετρητή δεκαετίας συχνά συνδέονται με μια εμφάνιση 7 τμημάτων μέσω ενός οδηγού BCD-to-7-segment IC.Ο οδηγός μεταφράζει τις εξόδους BCD στα αντίστοιχα σήματα που απαιτούνται για να φωτίζουν τα κατάλληλα τμήματα στην οθόνη, σχηματίζοντας δεκαδικούς αριθμούς από 0 έως 9.Φιλική μορφή, όπως ψηφιακά ρολόγια, χρονομετρητές ή μετρητές.

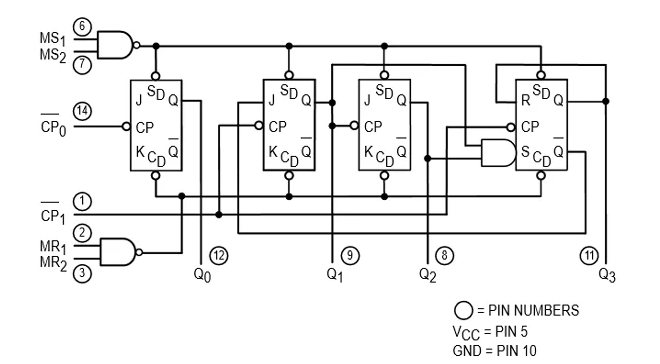

Πώς λειτουργεί ο μετρητής 74LS90;

Ο μετρητής 74LS90 είναι χτισμένος γύρω από τέσσερα flip-flops JK, που οργανώνεται για να εκτελέσει MOD-2 και MOD-5 COUNTING.Αυτή η διπλή διαμόρφωση της επιτρέπει να λειτουργεί ως ένα ευπροσάρμοστο μετρητή MOD-10, ποδηλασία μέσω δεκαδικών τιμών από 0 έως 9 πριν επαναφέρετε.Το κλειδί για την κατανόηση της λειτουργίας του έγκειται στη λειτουργία των ακίδων της, κυρίως στις εισόδους ρολογιού (CLK A και CLK B) και στην επαναφορά καρφίτσων (R1 και R2).Αυτές οι εισόδους ελέγχουν τον τρόπο με τον οποίο ο μετρητής προχωρά ή επαναφέρεται, καθιστώντας την προσαρμόσιμη για διάφορες εφαρμογές.

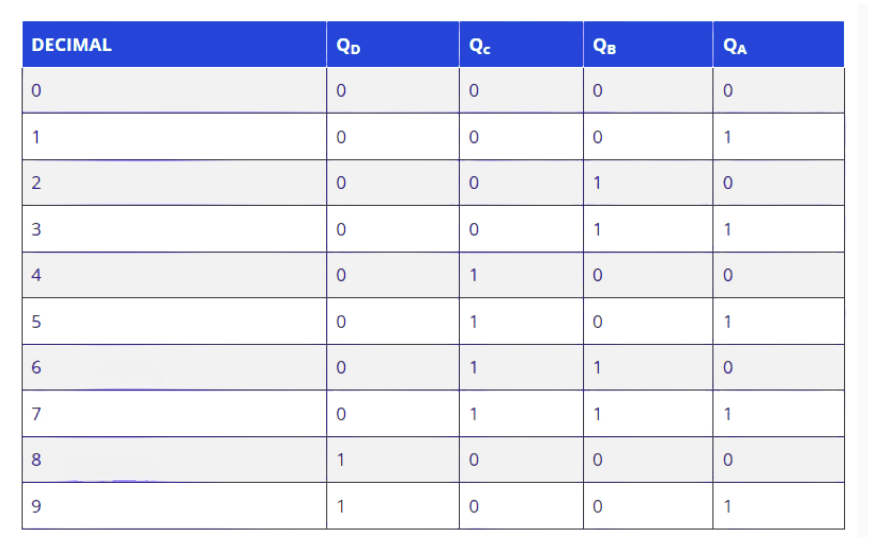

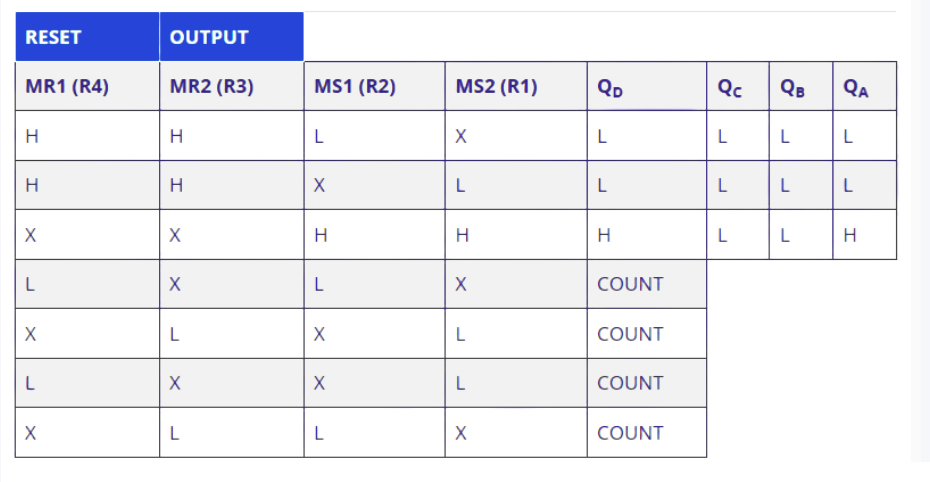

Τραπέζι αλήθειας

Η διαδικασία καταμέτρησης αρχίζει με μεταβάσεις στις εισόδους ρολογιού.Το CLK A PIN ελέγχει το πρώτο flip-flop, απενεργοποιώντας την κατάσταση του με κάθε παλμό ρολογιού.Αυτό σχηματίζει το θεμέλιο του μετρητή MOD-2, ο οποίος εξάγει ένα σήμα που είναι η μισή συχνότητα του ρολογιού εισόδου.Ο ακροδέκτης CLK B συνδέεται με τα υπόλοιπα σαγιονάρες και επιτρέπει την ακολουθία μέτρησης mod-5.Μαζί, αυτά τα δύο τμήματα λειτουργούν παράλληλα για να παράγουν έναν πλήρη κύκλο μέτρησης mod-10.Κάθε μετάβαση ρολογιού από υψηλή σε χαμηλή προκαλεί τις εξόδους (QA, QB, QC και QD) σε καταστάσεις μετατόπισης, που αντιπροσωπεύουν το δυαδικό ισοδύναμο του τρέχοντος δεκαδικού αριθμού.

Οι ακροδέκτες επαναφοράς (R1 και R2) είναι χρήσιμες για τον χειροκίνητο έλεγχο της κατάστασης του μετρητή.Όταν ενεργοποιούνται ταυτόχρονα και οι δύο ακροδέκτες επαναφοράς, όλες οι εξόδους διαχωρίζονται αμέσως σε 0000 (δεκαδικό 0), επικαλούμενοι οποιαδήποτε συνεχιζόμενη διαδικασία καταμέτρησης.Αυτή η λειτουργικότητα επαναφοράς χρησιμοποιείται για την αρχικοποίηση του μετρητή ή τη συγχρονισμό του με άλλα μέρη ενός κυκλώματος.Διαμορφώνοντας σωστά τις εισόδους επαναφοράς, μπορείτε επίσης να δημιουργήσετε προσαρμοσμένες ακολουθίες μέτρησης ή να περιορίσετε το εύρος μέτρησης ανάλογα με τις ανάγκες.

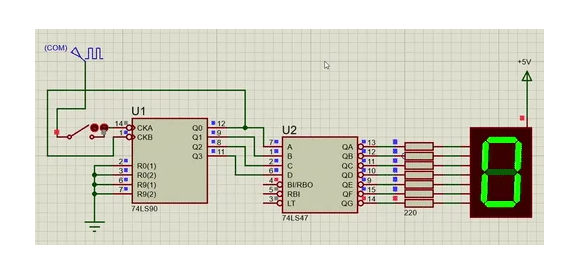

Παράδειγμα μετρητή χρησιμοποιώντας 74LS90

Σε μια πρακτική εφαρμογή, ο μετρητής 74LS90 χρησιμοποιείται συνήθως για να μετράει από 0 έως 9 και να εμφανίζει αυτές τις τιμές σε μια οθόνη 7 τμημάτων.Για να επιτευχθεί αυτό, οι δυαδικές εξόδους του μετρητή (QA, QB, QC και QD) πρέπει να συνδυάζονται με αποκωδικοποιητή BCD-to-7, όπως το 74LS47.Ο αποκωδικοποιητής μεταφράζει τις δυαδικές εξόδους του 74LS90 σε σήματα που ανάβουν τα κατάλληλα τμήματα στην οθόνη, δημιουργώντας μια σαφή και ευανάγνωστη αναπαράσταση των δεκαδικών αριθμών.

Η διαδικασία αρχίζει με την είσοδο του ρολογιού του 74LS90, η οποία οδηγεί τη λειτουργία μέτρησης.Κάθε παλμός ρολογιού αναγκάζει τις εξόδους του μετρητή να προχωρήσουν διαδοχικά, αντιπροσωπεύοντας τους αριθμούς 0 έως 9 σε δυαδική μορφή.Αυτές οι εξόδους τροφοδοτούνται συνεχώς στον αποκωδικοποιητή 74LS47, ο οποίος καθορίζει ποια τμήματα της οθόνης πρέπει να φωτίζονται για κάθε δεκαδικό αριθμό.Για παράδειγμα, όταν ο μετρητής εξόδων 0000 (δυαδική 0), ο αποκωδικοποιητής ενεργοποιεί τα τμήματα που απαιτούνται για την εμφάνιση του αριθμού "0" στην οθόνη 7 τμήματος.Ομοίως, όταν ο μετρητής εξάγει 1001 (δυαδική 9), ο αποκωδικοποιητής φωτίζει τα τμήματα που αποτελούν τον αριθμό "9."

Αιτήσεις

Ο μετρητής 74LS90 BCD είναι ένα ευπροσάρμοστο στοιχείο που χρησιμοποιείται συνήθως σε διακομιστές, εξοπλισμό δικτύωσης και άλλες ψηφιακές συσκευές που απαιτούν ακριβείς λειτουργίες μέτρησης και εμφάνισης.Η ικανότητά του να μετράει αξιόπιστα από 0 έως 9 σε μορφή δυαδικών κωδικοποιημένων δεκαδικών (BCD) και να ενσωματώνεται άψογα με τους οδηγούς οθόνης καθιστά σημαντικό μέρος πολλών συστημάτων.Ένα από τα χαρακτηριστικά της είναι η συμβατότητά του με τις οθόνες 7 τμημάτων μέσω του αποκωδικοποιητή ICS, επιτρέποντας σαφή και άμεση απεικόνιση αριθμητικών δεδομένων χωρίς πρόσθετα σύνθετα κυκλώματα.Αυτό το καθιστά κυρίως χρήσιμο σε εφαρμογές όπως ψηφιακά ρολόγια, χρονομετρητές, μετρητές συμβάντων και συστήματα διαίρεσης συχνοτήτων.

Σε διακομιστές και εξοπλισμό δικτύωσης, το 74LS90 διαδραματίζει σοβαρό ρόλο σε καθήκοντα που περιλαμβάνουν διαδικασίες παρακολούθησης, όπως η καταμέτρηση πακέτων, ο χρονισμός σήματος ή οι εργασίες καταγραφής.Η ακρίβειά του και ο συμπαγής σχεδιασμός του επιτρέπουν να ενσωματωθεί εύκολα σε κυκλώματα που απαιτούν αξιοπιστία και χαμηλή κατανάλωση ενέργειας.Πέρα από την καταμέτρηση, χρησιμοποιείται επίσης σε συστήματα που απαιτούν τη διαίρεση συχνότητας, όπου η ικανότητά του να διαιρεί τα σήματα ρολογιού εισόδου σε χαμηλότερες, χρησιμοποιήσιμες συχνότητες αξιοποιείται σε εργασίες συγχρονισμού ή επεξεργασία σήματος.

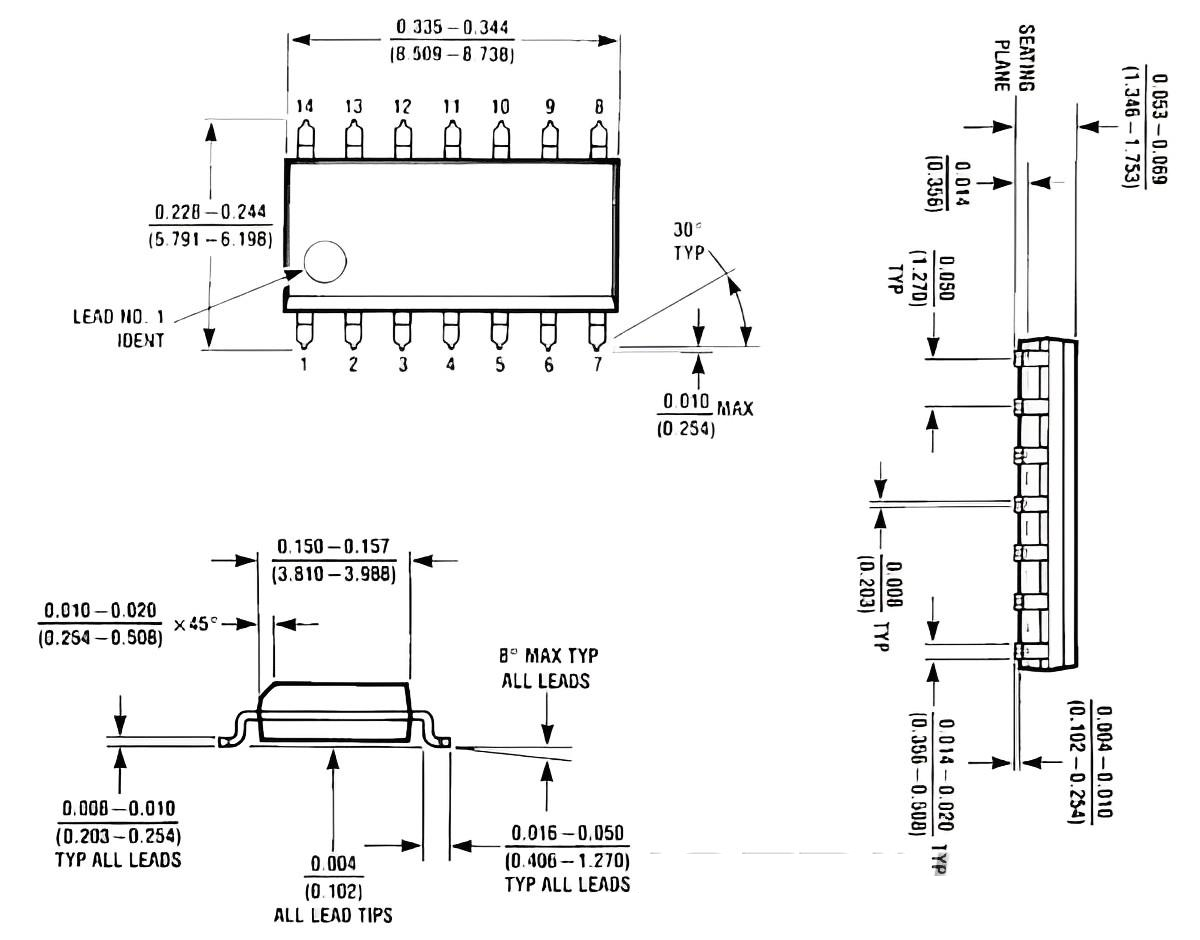

• 2D μοντέλο και διάγραμμα διαστάσεων

Σύναψη

Ο μετρητής 74LS90 BCD αποτελεί παράδειγμα του τρόπου με τον οποίο ένα απλό αλλά ευέλικτο στοιχείο μπορεί να οδηγήσει σύνθετα ψηφιακά συστήματα.Η ικανότητά του να μετράει, να διαιρεί τις συχνότητες και να διασυνδέεται με οπτικές οθόνες το καθιστά απαραίτητο σε εφαρμογές που κυμαίνονται από ψηφιακά ρολόγια έως εξοπλισμό δικτύωσης.Με την κατανόηση της διαμόρφωσης των ακίδων, των τρόπων λειτουργίας και των πρακτικών χρηστών, μπορείτε να αξιοποιήσετε το 74LS90 για να βελτιώσετε την ακρίβεια και την αποτελεσματικότητα στα σχέδιά του.Είτε αναπτύσσετε κυκλώματα χρονισμού, μετρητές συμβάντων ή συστήματα προβολής, το 74LS90 προσφέρει μια αξιόπιστη και απλή λύση για τα σύγχρονα ηλεκτρονικά.
