Οδηγός επιταχυνσιόμετρου: Πώς λειτουργεί, τύποι, προδιαγραφές και χρήσεις

Το επιταχυνσιόμετρο είναι ένας μικρός αισθητήρας που σας βοηθά να μετράτε την κίνηση, τους κραδασμούς, την κλίση και την επίδραση της βαρύτητας.Σε αυτό το άρθρο, θα μάθετε τι είναι ένα επιταχυνσιόμετρο, πώς ανιχνεύει την επιτάχυνση χρησιμοποιώντας εσωτερικά αισθητήρια στοιχεία και τις βασικές προδιαγραφές που καθορίζουν την απόδοσή του.Θα εξερευνήσετε επίσης τους διαφορετικούς τύπους επιταχυνσιόμετρων με βάση την τεχνολογία ανίχνευσης, τους άξονες μέτρησης και τα σήματα εξόδου.Καλύπτονται επίσης κοινές εφαρμογές και σαφείς συγκρίσεις με άλλους αισθητήρες κίνησης.

Κατάλογος

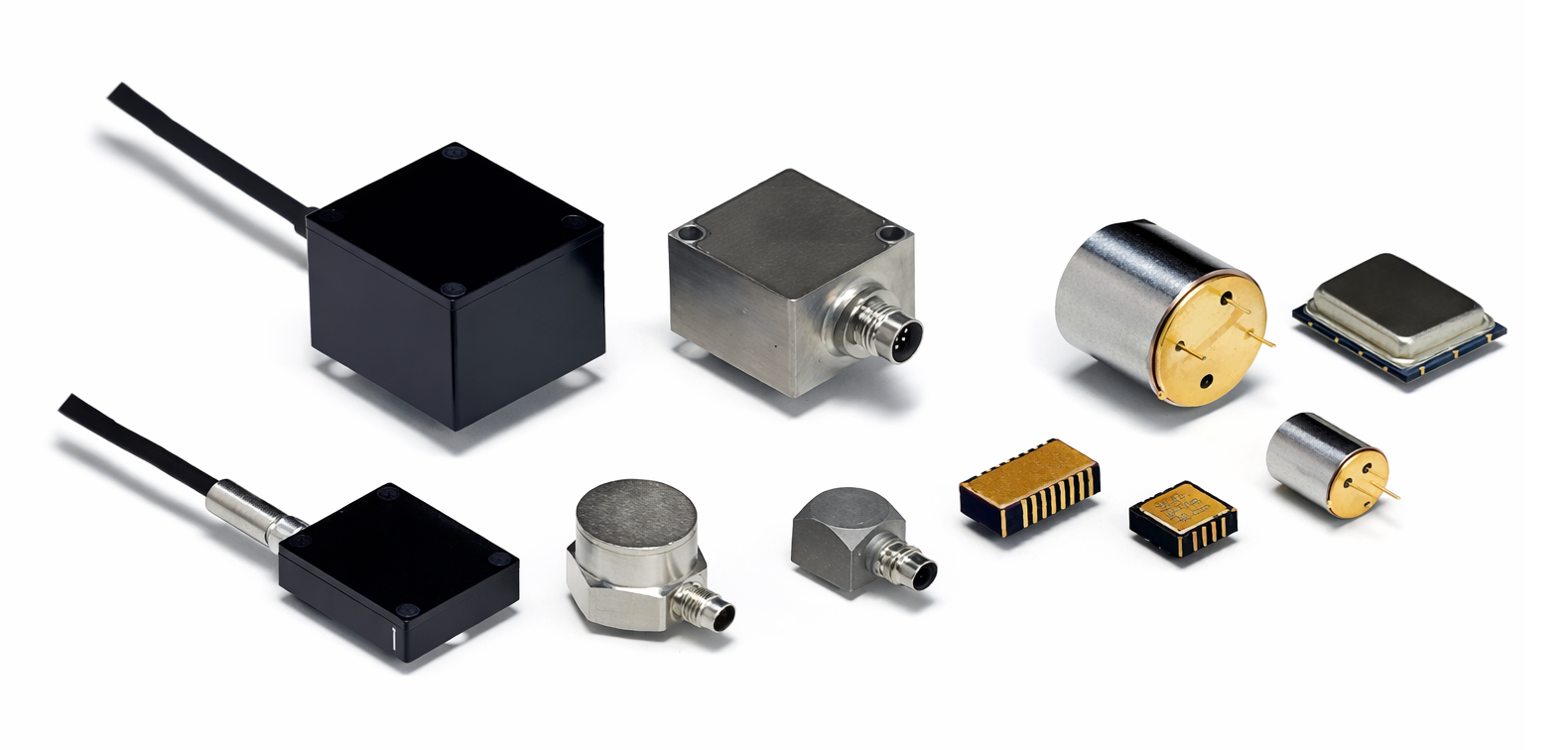

Εικόνα 1. Επιταχυνσιόμετρα

Τι είναι ένα επιταχυνσιόμετρο;

Το επιταχυνσιόμετρο είναι ένας συμπαγής ηλεκτρονικός αισθητήρας που έχει σχεδιαστεί για να ανιχνεύει αλλαγές στην κίνηση και τον προσανατολισμό ανιχνεύοντας δυνάμεις επιτάχυνσης.Αποκρίνεται τόσο σε σταθερές όσο και σε μεταβαλλόμενες δυνάμεις που δρουν σε ένα αντικείμενο, συμπεριλαμβανομένων των κινήσεων και των βαρυτικών επιδράσεων.Τα επιταχυνσιόμετρα κατασκευάζονται σε διάφορες φυσικές μορφές, που κυμαίνονται από μικροσκοπικές συσκευές σε επίπεδο τσιπ έως ανθεκτικά βιομηχανικά περιβλήματα.Η έξοδος τους παρέχει μετρήσιμα δεδομένα που μπορούν να ερμηνευθούν από ηλεκτρονικά κυκλώματα ή ψηφιακά συστήματα.

Αρχή λειτουργίας ενός επιταχυνσιόμετρου

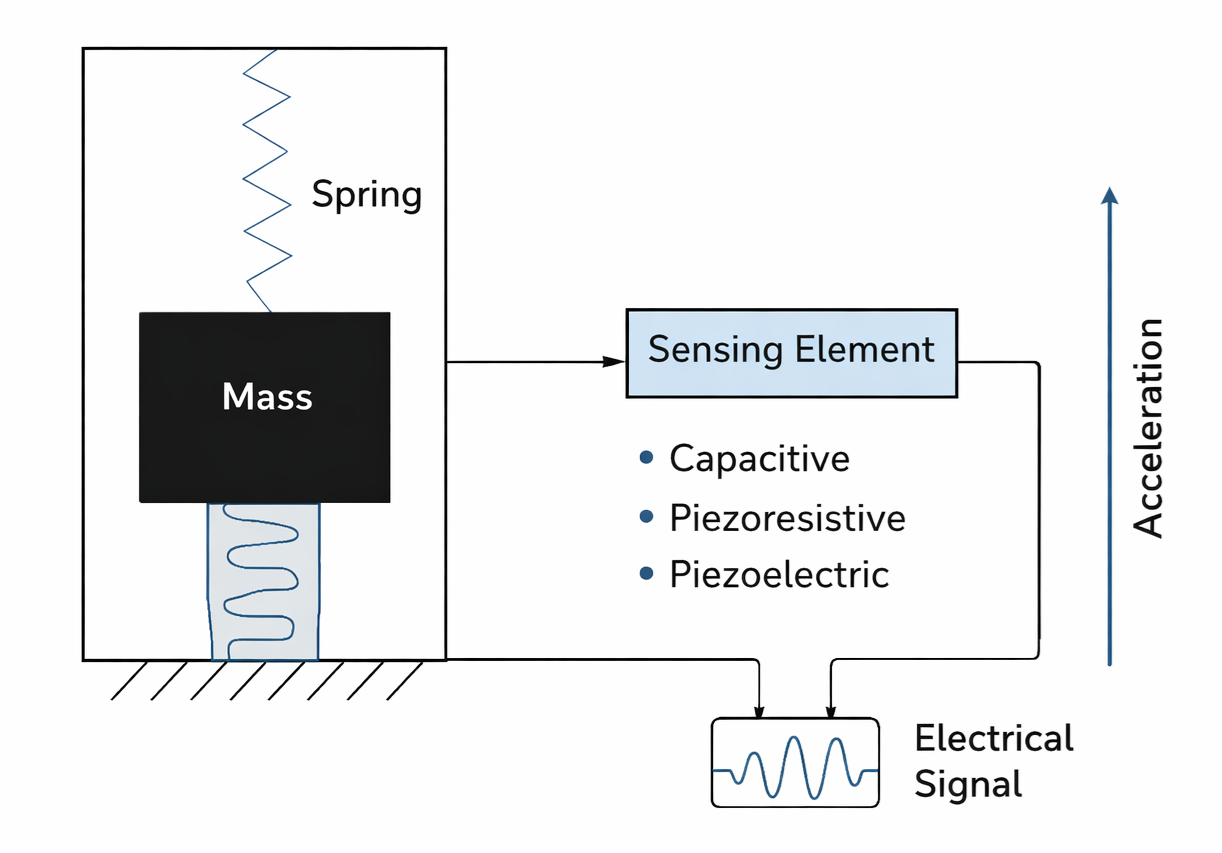

Εικόνα 2. Αρχή λειτουργίας ενός επιταχυνσιόμετρου

Ένα επιταχυνσιόμετρο λειτουργεί ανιχνεύοντας την κίνηση μιας απόδειξης μάζας όταν η συσκευή παρουσιάζει επιτάχυνση.Υπό σταθερές συνθήκες, η μάζα απόδειξης παραμένει στη θέση ισορροπίας της.Όταν εφαρμόζεται η επιτάχυνση, η αδράνεια της μάζας απόδειξης την αναγκάζει να κινηθεί σε σχέση με το πλαίσιο του αισθητήρα.Το Σχήμα 2 απεικονίζει αυτήν την αρχή λειτουργίας.Καθώς η επιτάχυνση επενεργεί στον αισθητήρα, η αναρτημένη μάζα εκτρέπεται έναντι της δύναμης επαναφοράς του ελατηρίου.Το μέγεθος της μετατόπισης σχετίζεται άμεσα με το μέγεθος και την κατεύθυνση της εφαρμοζόμενης επιτάχυνσης.

Αυτή η μηχανική μετατόπιση ανιχνεύεται από το αισθητήριο στοιχείο, το οποίο μετατρέπει την κίνηση της μάζας απόδειξης σε μετρήσιμη ηλεκτρική αλλαγή.Ανάλογα με τη μέθοδο ανίχνευσης, αυτή η αλλαγή μπορεί να εμφανίζεται ως μεταβολή της χωρητικότητας, της αντίστασης ή του παραγόμενου φορτίου.Το κύκλωμα ανίχνευσης επεξεργάζεται αυτή την αλλαγή και παράγει ένα ηλεκτρικό σήμα που είναι ανάλογο με την εφαρμοζόμενη επιτάχυνση.

Προδιαγραφές επιταχυνσιομέτρων

Προδιαγραφή	Περιγραφή
Μέτρηση Εύρος	Κοινές σειρές είναι ±2 g, ±4 g, ±8 g, ±16 g και έως ±200 g
Ευαισθησία	Τυπικό η ευαισθησία είναι 1 mV ανά g έως 1000 mV ανά g
Ψήφισμα	Ψήφισμα κυμαίνεται από 8 bit έως 24 bit ανάλογα με τον τύπο ADC
Τύπος εξόδου	Διατίθεται ως αναλογική τάση ή ψηφιακό I2C και SPI
Άξονας Μέτρηση	Μονός άξονας, διπλού άξονα ή ανίχνευσης τριών αξόνων
Εύρος ζώνης	Συχνότητα Το εύρος ζώνης κυμαίνεται από 10 Hz έως 5000 Hz
Συχνότητα Απάντηση	Επίπεδη απόκριση εντός του εύρους ονομαστικού εύρους ζώνης
Πυκνότητα θορύβου	Τυπικός θόρυβος η πυκνότητα είναι 20 μg ανά √Hz έως 300 μg ανά √Hz
Μηδενική μετατόπιση g	Σφάλμα μετατόπισης είναι τυπικά ±20 mg έως ±100 mg
Γραμμικότητα	Γραμμικότητα το σφάλμα είναι μικρότερο από ±0,5 τοις εκατό της πλήρους κλίμακας
Σταυρός Άξονας Ευαισθησία	Σταυρός άξονας η ευαισθησία είναι κάτω από 2 τοις εκατό
Λειτουργία Τάση	Προμήθεια Η τάση κυμαίνεται από 1,8 V έως 5,5 V
Τρέχον Κατανάλωση	Χαμηλή ισχύς Τα μοντέλα καταναλώνουν 1 µA έως 500 µA
Λειτουργία Θερμοκρασία	Τυπικό Το εύρος είναι από -40 °C έως +85 °C
Σοκ Επιβίωση	Σοκ Η ανοχή κυμαίνεται από 2000 g έως 10000 g
Δεδομένα εξόδου Βαθμολογήστε	Ρυθμός δεδομένων κυμαίνεται από 1 Hz έως 10 kHz
Διασύνδεση Πρωτόκολλο	Ψηφιακά είδη υποστήριξη I2C, SPI ή UART
Τύπος πακέτου	Κοινή Τα πακέτα περιλαμβάνουν LGA, QFN και DIP
Μέγεθος	Τυπικό Το μέγεθος του αισθητήρα είναι 2 mm × 2 mm έως 5 mm × 5 mm
Βαθμονόμηση	Εργοστάσιο βαθμονομημένο για ευαισθησία και μετατόπιση
Τύπος τοποθέτησης	Επιφανειακή βάση ή μέσω τοποθέτησης οπών
Ακρίβεια	Συνολικά η ακρίβεια είναι τυπικά ±1 τοις εκατό έως ±5 τοις εκατό
Drift	Θερμοκρασία Η μετατόπιση είναι μικρότερη από 0,01 g ανά °C
Χρόνος απόκρισης	Χρόνος απόκρισης είναι κάτω από 1 ms
EMI Αντίσταση	Σχεδιασμένο για να αντιστέκονται στον βιομηχανικό ηλεκτρομαγνητικό θόρυβο

Τύποι επιταχυνσιόμετρων με βάση την τεχνολογία ανίχνευσης

Χωρητικά επιταχυνσιόμετρα

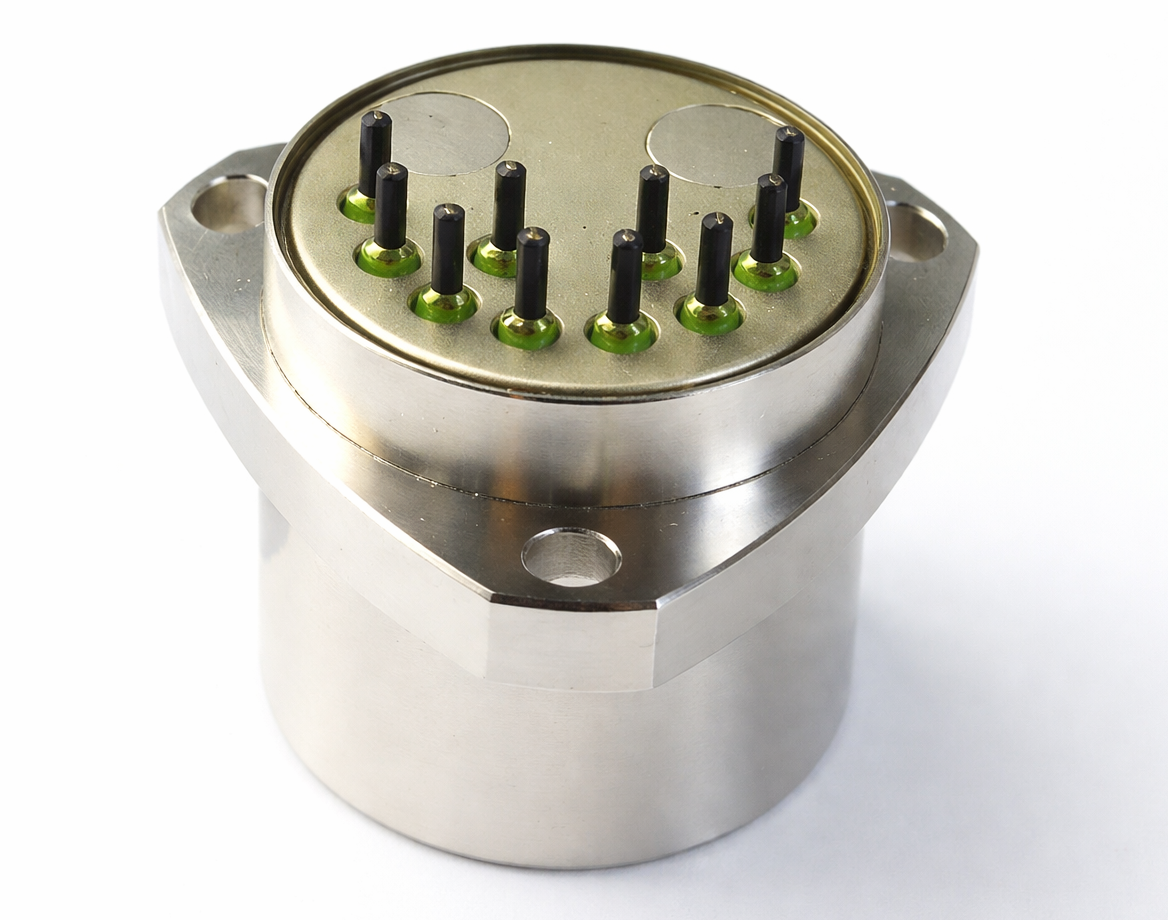

Εικόνα 3. Χωρητικό επιταχυνσιόμετρο

Τα χωρητικά επιταχυνσιόμετρα βασίζονται σε αλλαγές στην χωρητικότητα που προκαλούνται από την κίνηση μιας μάζας ανθεκτικής σε μικροκλίμακα μέσα στη δομή του αισθητήρα.Ο σχεδιασμός τους επιτρέπει την ακριβή ανίχνευση μικρών αλλαγών επιτάχυνσης με εξαιρετική επαναληψιμότητα.Αυτά τα επιταχυνσιόμετρα είναι κατάλληλα για μετρήσεις χαμηλής συχνότητας και στατικές, όπως η κλίση και ο προσανατολισμός.Το μικρό τους μέγεθος και η χαμηλή κατανάλωση ενέργειας τα καθιστούν ιδανικά για ενσωματωμένα και φορητά ηλεκτρονικά συστήματα.

Πιεζοηλεκτρικά επιταχυνσιόμετρα

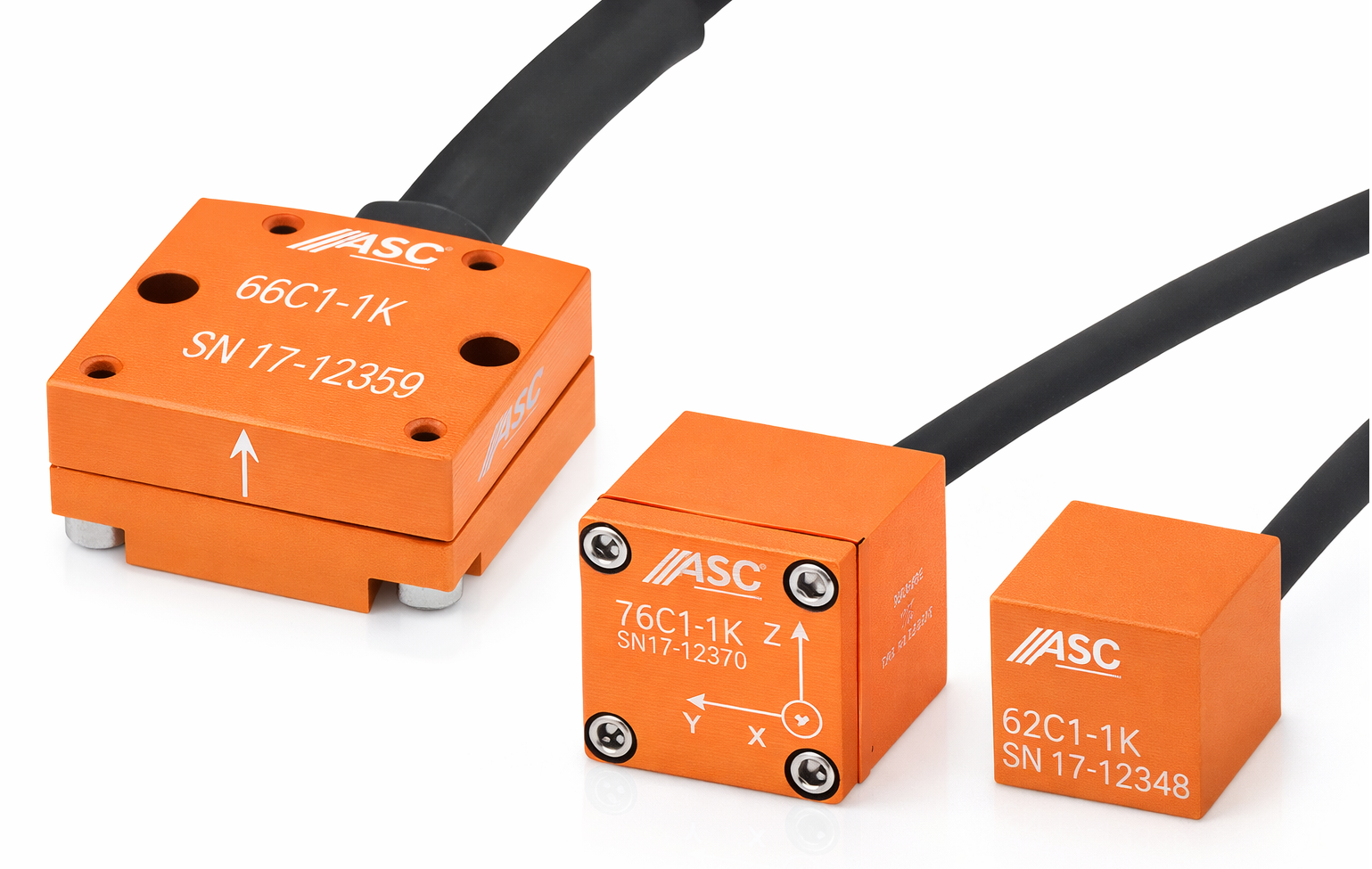

Εικόνα 4. Πιεζοηλεκτρικό επιταχυνσιόμετρο

Τα πιεζοηλεκτρικά επιταχυνσιόμετρα παράγουν ηλεκτρικό σήμα όταν υποβάλλονται σε μηχανική καταπόνηση που προκαλείται από την επιτάχυνση.Είναι ιδιαίτερα αποτελεσματικά στην καταγραφή γρήγορης κίνησης και δονήσεων υψηλής συχνότητας με ελάχιστη παραμόρφωση σήματος.Λόγω της αρχής λειτουργίας τους, δεν ανταποκρίνονται σε σταθερή ή πολύ αργή επιτάχυνση.Αυτοί οι αισθητήρες χρησιμοποιούνται ευρέως σε περιβάλλοντα όπου η ανάλυση κραδασμών και η δυναμική απόκριση είναι σημαντικές.

Επιταχυνσιόμετρα πιεζοαντίστασης

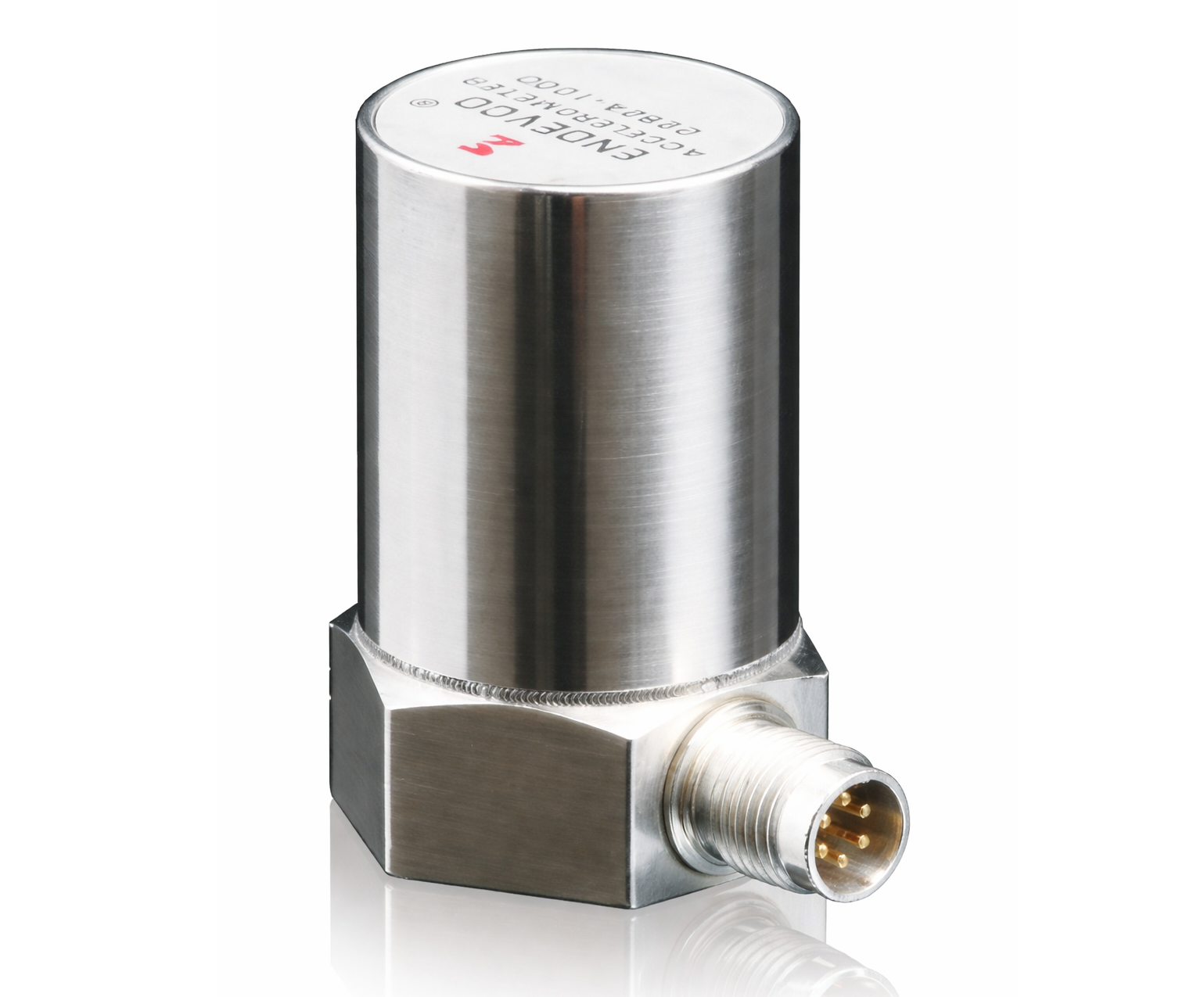

Εικόνα 5. Επιταχυνσιόμετρο πιεζοαντίστασης

Τα πιεζοαντιστικά επιταχυνσιόμετρα ανιχνεύουν την επιτάχυνση παρακολουθώντας τις αλλαγές αντίστασης στα τεντωμένα αισθητήρια στοιχεία.Η στιβαρή κατασκευή τους τους επιτρέπει να αντέχουν σε ισχυρούς μηχανικούς κραδασμούς και σκληρές συνθήκες λειτουργίας.Σε αντίθεση με ορισμένες άλλες τεχνολογίες, μπορούν να λειτουργήσουν αξιόπιστα σε μεγάλα εύρη θερμοκρασιών.Αυτό τα καθιστά κατάλληλα για απαιτητικές εφαρμογές όπου απαιτείται ανθεκτικότητα και αντοχή σε κρούση.

Τύποι επιταχυνσιόμετρων με βάση τη μέτρηση του άξονα

Επιταχυνσιόμετρα μονού άξονα

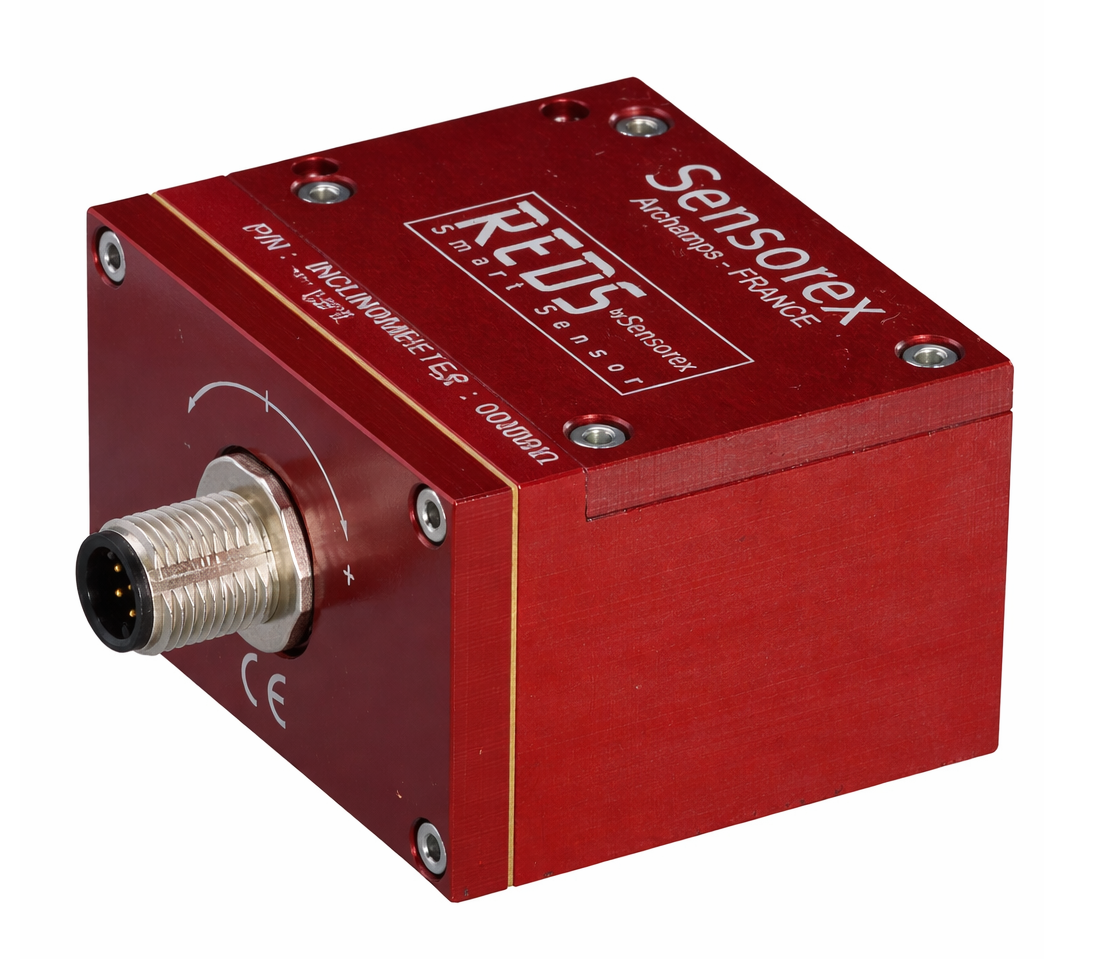

Εικόνα 6. Επιταχυνσιόμετρο μονού άξονα

Τα επιταχυνσιόμετρα ενός άξονα μετρούν την επιτάχυνση κατά μία σταθερή κατεύθυνση.Συνήθως χρησιμοποιούνται όταν η κίνηση περιορίζεται σε γνωστό προσανατολισμό ή γραμμική διαδρομή.Ο απλός σχεδιασμός τους τα καθιστά οικονομικά αποδοτικά και εύκολο να ενσωματωθούν.Αυτοί οι αισθητήρες επιλέγονται συχνά για απλές εργασίες παρακολούθησης με ελάχιστη κατευθυντική πολυπλοκότητα.

Επιταχυνσιόμετρα Διπλού Άξονα

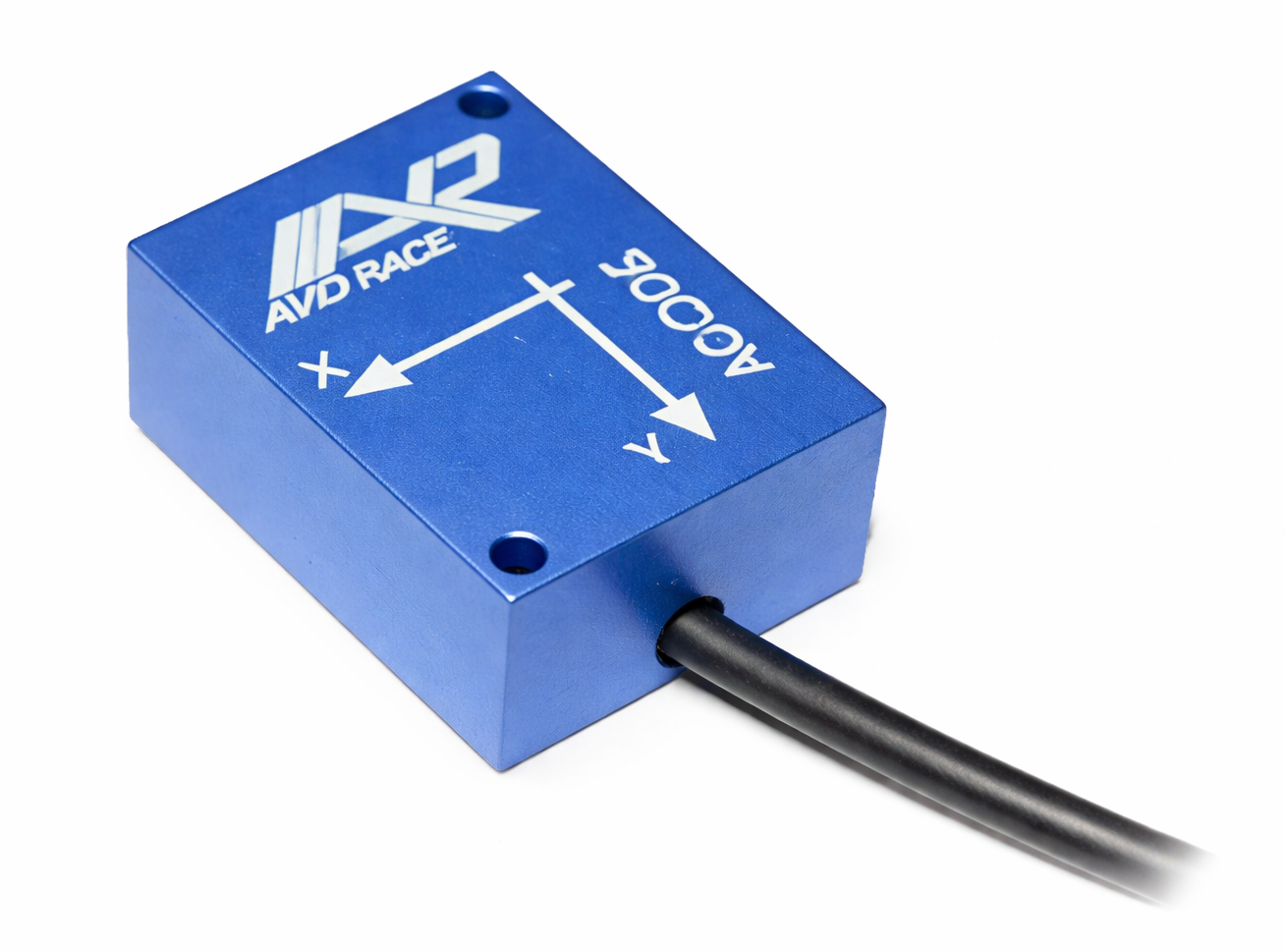

Εικόνα 7. Επιταχυνσιόμετρο διπλού άξονα

Τα επιταχυνσιόμετρα διπλού άξονα μετρούν την επιτάχυνση κατά μήκος δύο κάθετων κατευθύνσεων εντός του ίδιου επιπέδου.Αυτή η ικανότητα επιτρέπει την ανίχνευση συνδυασμένων κινήσεων όπως η κλίση και η επίπεδη κίνηση.Προσφέρουν περισσότερες χωρικές πληροφορίες από τους αισθητήρες μονού άξονα, ενώ διατηρούν σχετικά απλή επεξεργασία σήματος.Τα σχέδια διπλού άξονα χρησιμοποιούνται συνήθως όπου η δισδιάστατη παρακολούθηση κίνησης είναι επαρκής.

Τριαξονικά (3-Αξονικά) Επιταχυνσιόμετρα

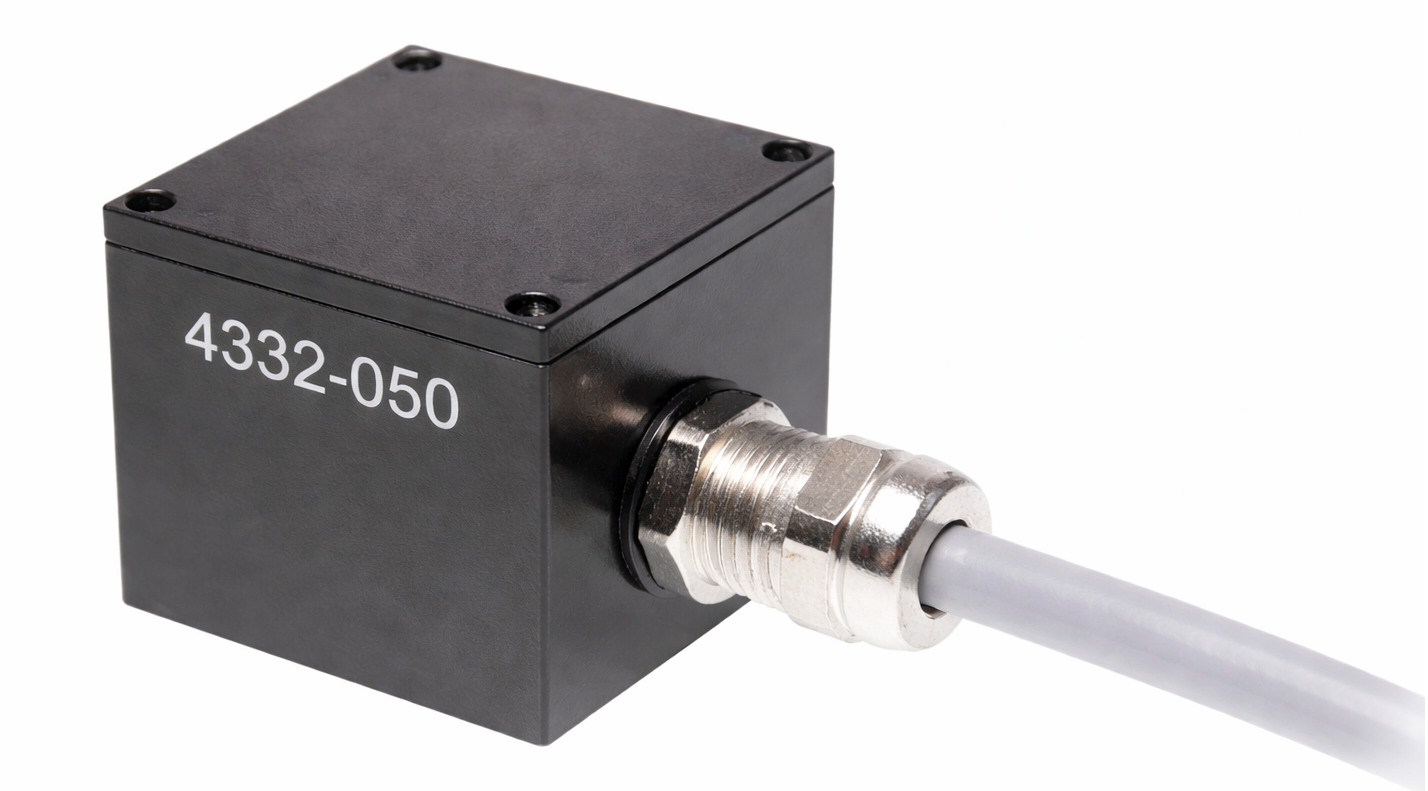

Εικόνα 8. Τριαξονικό επιταχυνσιόμετρο (3-άξονες).

Τα τριαξονικά επιταχυνσιόμετρα μετρούν την επιτάχυνση ταυτόχρονα κατά μήκος τριών ορθογώνιων αξόνων.Αυτό επιτρέπει την πλήρη ανίχνευση χωρικής κίνησης ανεξάρτητα από τον προσανατολισμό του αισθητήρα.Απλοποιούν το σχεδιασμό του συστήματος εξαλείφοντας την ανάγκη για πολλαπλούς αισθητήρες μονού άξονα.Τα τριαξονικά επιταχυνσιόμετρα χρησιμοποιούνται σε εφαρμογές που απαιτούν πλήρη επίγνωση κίνησης και παρακολούθηση προσανατολισμού.

Τύποι επιταχυνσιομέτρων με βάση τον τύπο εξόδου

Αναλογικά επιταχυνσιόμετρα

Τα αναλογικά επιταχυνσιόμετρα παράγουν ένα σήμα συνεχούς τάσης που μεταβάλλεται άμεσα με την επιτάχυνση.Αυτή η έξοδος επιτρέπει την παρακολούθηση με ελάχιστη εσωτερική επεξεργασία.Ωστόσο, η ποιότητα του σήματος μπορεί να επηρεαστεί από τον εξωτερικό ηλεκτρικό θόρυβο και τα μεγάλα μήκη καλωδίων.Συχνά απαιτείται προσεκτική ρύθμιση σήματος σε εφαρμογές ακριβείας.

Ψηφιακά επιταχυνσιόμετρα

Τα ψηφιακά επιταχυνσιόμετρα παρέχουν δεδομένα επιτάχυνσης σε ψηφιακή μορφή χρησιμοποιώντας τυποποιημένα πρωτόκολλα επικοινωνίας.Αυτό μειώνει την ευαισθησία στο θόρυβο και απλοποιεί τη μετάδοση δεδομένων σε μεγαλύτερες αποστάσεις.Πολλά ψηφιακά επιταχυνσιόμετρα περιλαμβάνουν χαρακτηριστικά εσωτερικού φιλτραρίσματος και βαθμονόμησης.Η δομημένη έξοδος τους τα καθιστά κατάλληλα για άμεση ενσωμάτωση με ψηφιακά συστήματα ελέγχου.

Εφαρμογές επιταχυνσιομέτρων

1. Καταναλωτικά Ηλεκτρονικά

Τα επιταχυνσιόμετρα χρησιμοποιούνται σε smartphone και φορητές συσκευές για την ανίχνευση κίνησης και προσανατολισμού της συσκευής.Επιτρέπουν την περιστροφή της οθόνης, την καταμέτρηση βημάτων και λειτουργίες που βασίζονται στην κίνηση.

2. Συστήματα Αυτοκινήτων

Στα οχήματα, τα επιταχυνσιόμετρα ανιχνεύουν ξαφνικές αλλαγές στην ταχύτητα κατά τη διάρκεια ατυχημάτων.Βοηθούν στην ενεργοποίηση αερόσακων και υποστηρίζουν συστήματα ασφαλείας όπως σταθερότητα και έλεγχος ανατροπής.

3. Βιομηχανική Παρακολούθηση

Τα επιταχυνσιόμετρα μετρούν τους κραδασμούς σε μηχανήματα όπως κινητήρες και αντλίες.Αυτό βοηθά στην έγκαιρη εύρεση προβλημάτων και αποτρέπει την απροσδόκητη βλάβη του μηχανήματος.

4. Συσκευές Ιατρικής & Υγείας

Τα επιταχυνσιόμετρα παρακολουθούν την κίνηση του σώματος σε ζώνες γυμναστικής και ιατρικά φορέματα.Χρησιμοποιούνται επίσης για την ανίχνευση πτώσης και την παρακολούθηση της δραστηριότητας του ασθενούς.

5. Αεροδιαστημική & Άμυνα

Τα επιταχυνσιόμετρα βοηθούν τα αεροσκάφη, τα drones και τα διαστημόπλοια να μετρούν την κίνηση και την κατεύθυνση.Είναι σημαντικά για τα συστήματα πλοήγησης και ελέγχου πτήσης.

6. Ρομποτική & Αυτοματισμός

Στα ρομπότ, τα επιταχυνσιόμετρα αντιλαμβάνονται την κίνηση, την κλίση και τις ξαφνικές κρούσεις.Βοηθούν στη βελτίωση της ισορροπίας, του ελέγχου και της ασφαλούς λειτουργίας.

7. Δομική & Σεισμική Παρακολούθηση

Τα επιταχυνσιόμετρα ανιχνεύουν κραδασμούς σε κτίρια και γέφυρες.Χρησιμοποιούνται επίσης για την παρακολούθηση της κίνησης του εδάφους κατά τη διάρκεια σεισμών.

Επιταχυνσιόμετρο vs Γυροσκόπιο vs Κλισιόμετρο

Προδιαγραφή	Επιταχυνσιόμετρο	Γυροσκόπιο	Κλισιόμετρο
Πρωτογενής Μέτρηση	Γραμμική επιτάχυνση	Γωνιακή ταχύτητα	Γωνία κλίσης
Μετρημένη ποσότητα Μονάδα	Μέτρο ανά δεύτερο τετράγωνο	Πτυχίο ανά δεύτερο	Πτυχίο
Τυπική μέτρηση Εύρος	Μείον 16 έως συν 16 μέτρα ανά δευτερόλεπτο στο τετράγωνο	250 έως 2000 βαθμό ανά δευτερόλεπτο	Μηδέν έως 360 πτυχίο
Στατική Μέτρηση Δυνατότητα	Ναι	Όχι	Ναι
Εντοπίστηκε τύπος κίνησης	Μετάφραση και δόνηση	Περιστροφή και περιστροφή	Κλίση και κλίση
Επίπεδο Ευαισθησίας	Ψηλά στα χαμηλά συχνότητες	Ψηλά στα ψηλά ρυθμούς περιστροφής	Πολύ ψηλά για αργή κλίση
Σήμα εξόδου Τύπος	Αναλογικό ή ψηφιακό	Ψηφιακή	Αναλογικό ή ψηφιακό
Κοινή Δειγματοληψία Βαθμολογήστε	100 έως 5000 hertz	100 έως 8000 hertz	10 έως 200 hertz
Τυπικός θόρυβος Πυκνότητα	50 μικρογρ ανά ρίζα Hertz	0,01 μοίρες ανά δευτερόλεπτο ανά ρίζα Hertz	0,001 μοίρες
Drift Over Time	Χαμηλό	Ψηλά χωρίς διόρθωση	Πολύ χαμηλά
Αναφορά βαρύτητας Χρήση	Χρησιμοποιεί τη βαρύτητα διάνυσμα	Δεν χρησιμοποιεί βαρύτητα	Χρησιμοποιεί τη βαρύτητα διάνυσμα
Κατανάλωση ρεύματος	10 έως 300 μικροβάτ	1 έως 10 milliwatt	5 έως 100 milliwatt
Κοινός Παράγοντας Μορφής	Τσιπ MEMS	Τσιπ MEMS	Ενότητα ή πακέτο αισθητήρων
Εφαρμογές	Κίνηση ανίχνευση και παρακολούθηση κραδασμών	Προσανατολισμός παρακολούθηση και σταθεροποίηση	Ισοπέδωση και παρακολούθηση κλίσης

Συμπέρασμα

Τα επιταχυνσιόμετρα λειτουργούν μετατρέποντας την κίνηση σε ηλεκτρικά σήματα μέσω της κίνησης μιας απόδειξης μάζας.Διαφορετικά σχέδια και τεχνολογίες ανίχνευσης τους επιτρέπουν να μετρούν με ακρίβεια την επιτάχυνση υπό διάφορες συνθήκες.Ο αριθμός των αξόνων μέτρησης και ο τύπος εξόδου επηρεάζει τον τρόπο λήψης και επεξεργασίας των δεδομένων κίνησης.Λόγω της ευελιξίας και της αξιοπιστίας τους, τα επιταχυνσιόμετρα χρησιμοποιούνται ευρέως σε ηλεκτρονικά είδη ευρείας κατανάλωσης, βιομηχανικά συστήματα, οχήματα, υγειονομική περίθαλψη και εφαρμογές αεροδιαστημικής.
