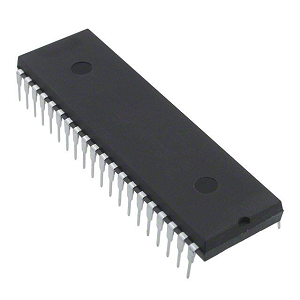

AT89S52-24PU Microcontroller: εναλλακτικές λύσεις, pinout και φύλλο δεδομένων

Αυτό το άρθρο διερευνά το μικροελεγκτή AT89S52-24PU, επισημαίνοντας τα χαρακτηριστικά του, τις πρακτικές χρήσεις και τον τρόπο με τον οποίο χειρίζεται αποτελεσματικά την εξουσία και την απόδοση σε απαιτητικές εφαρμογές.Φημισμένος για τα 8Κ bytes της μνήμης flash και της χαμηλής κατανάλωσης ενέργειας, αυτή η συσκευή είναι ιδανική που θέλει να εξισορροπήσει την ενεργειακή απόδοση με ισχυρή λειτουργικότητα σε συσκευές με μπαταρία.

Κατάλογος

Ποιο είναι το AT89S52-24PU;

Ο AT89S52-24PU Το Microcontroller είναι μια εξαιρετικά ευέλικτη συσκευή που ενσωματώνει μια CPU 8-bit με προγραμματιζόμενη μνήμη flash σε ένα μόνο τσιπ.Με την αξιοποίηση της προηγμένης τεχνολογίας μνήμης της ATMEL, αυτός ο μικροελεγκτής διατηρεί τη συμβατότητα με το εκτιμώμενο σύνολο οδηγιών 80C51.Το επαναπρογραμματισμένο φλας του σε τσιπ εξυπηρετεί τις ποικίλες ανάγκες διαφόρων ενσωματωμένων συστημάτων ελέγχου με τρόπο που να είναι αποτελεσματικός και οικονομικά αποδοτικός.Ο μικροελεγκτής διαθέτει 8K Flash και 256 bytes μνήμης RAM, παρέχοντας άφθονη χωρητικότητα για περίπλοκο προγραμματισμό και τροφοδοσία σε εφαρμογές που απαιτούν σύνθετη επεξεργασία δεδομένων.Η συμπερίληψη 32 γραμμών I/O γενικής χρήσης προσφέρει την ευελιξία για να συνδέσει ένα ευρύ φάσμα περιφερειακών.

Με τρεις χρονοδιακόπτες/μετρητές 16 bit, το AT89S52-24PU υποστηρίζει ακριβείς λειτουργίες που βασίζονται στο χρόνο, οι οποίες είναι ανεκτίμητες για τις ρυθμίσεις επεξεργασίας και ελέγχου δεδομένων.Οι δείκτες διπλών δεδομένων ενισχύουν την αποτελεσματικότητα του χειρισμού των δεδομένων, υποστηρίζοντας αποτελεσματικά τα σενάρια ταχείας μεταφοράς δεδομένων.Ο χρονοδιακόπτης του Watchdog προσθέτει ένα στρώμα αξιοπιστίας, επαναφέροντας το σύστημα κατά τη διάρκεια των ανωμαλιών του λογισμικού, ένα χαρακτηριστικό που αγαπάει οι τομείς που δίνουν προτεραιότητα στη μακροπρόθεσμη ακεραιότητα του συστήματος.Η χωρητικότητα του μικροελεγκτή για στατική λειτουργία σε διάφορες συχνότητες βοηθά στην εξισορρόπηση της απόδοσης με κατανάλωση ενέργειας.Η διαθεσιμότητα των τρόπων εξοικονόμησης ενέργειας, συμπεριλαμβανομένου του ρελαντί και της ισχύος, υπογραμμίζει την καταλληλότητα της για εφαρμογές που λειτουργούν με μπαταρίες, εξασφαλίζοντας τη διατήρηση περιεχομένου μνήμης κατά τη διάρκεια των φάσεων ισχύος.Αυτά τα χαρακτηριστικά αντιμετωπίζουν τις ανησυχίες για την ενεργειακή απόδοση, όπως αποδεικνύεται από την υιοθέτησή της σε φορητές και εξ αποστάσεως συσκευές.

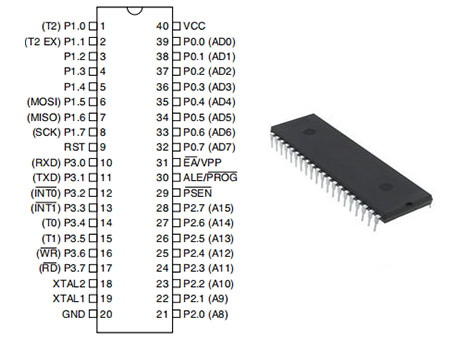

AT89S52-24PU Διαμόρφωση PIN

Καρφίτσα όχι	Όνομα καρφίτσας	Περιγραφή
1-8	Θύρα 1	Η διεπαφή 1 έχει εσωτερικά pull-ups και είναι 8-bit αμφίδρομη θύρα I/O.Τέσσερις εισόδους TTL μπορούν να είναι νεροχύτη/πηγή στη θύρα 1 buffer εξόδου.Όταν τα 1s γράφονται στο Port 1 Pins, τα εσωτερικά pull-ups Τραβήξτε τα ψηλά, επιτρέποντάς τους να χρησιμοποιηθούν ως εισόδους.Λόγω του εσωτερικού Pull-ups, Pin 1 Pins που πιέζονται εξωτερικά χαμηλά θα προέρχονται ρεύμα (IIL) ως εισροές.Επιπλέον, όπως φαίνεται στον πίνακα, μπορούν να ρυθμιστούν οι P1.0 και P1.1 να είναι η είσοδος εξωτερικής μέτρησης χρονοδιακόπτη/μετρητή 2 (p1.0/t2) και το Χρονοδιακόπτης/μετρητής 2 Είσοδος σκανδάλης (p1.1/t2ex), αντίστοιχα.Κατά τη διάρκεια του φλας Προγραμματισμός και επαλήθευση, η θύρα 1 λαμβάνει επίσης τη διεύθυνση χαμηλής τάξης bytes.
9	Αραίος	Η είσοδος πρέπει να επαναφέρεται.Ενώ ο ταλαντωτής είναι Λειτουργία, ένα υψηλό σε αυτόν τον ακροδέκτη για δύο κύκλους μηχανών επαναφέρει τη συσκευή. Αφού ο Watchdog έχει χρονομετρηθεί, αυτός ο πείρος πηγαίνει ψηλά για 98 ταλαντωτή έμμηνα.Αυτή η λειτουργία μπορεί να απενεργοποιηθεί χρησιμοποιώντας το bit disrto στο SFR AUXR (Διεύθυνση 8ΕΗ).Η δυνατότητα Reset High Out είναι ενεργοποιημένη από προεπιλογή σε bit Διαταραχή.
10-17	Λιμάνι 3	Η θύρα 3 είναι ένα εσωτερικό αμφίδρομο I/O λιμάνι.Τέσσερις εισόδους TTL μπορούν να βυθιστούν ή να προέρχονται χρησιμοποιώντας τα buffer εξόδου της θύρας 3. Όταν τα 1s γράφονται στο Port 3 Pins, οι εσωτερικοί pull-ups τους τραβούν ψηλά, επιτρέποντάς τους να χρησιμοποιηθούν ως εισόδους.Λόγω των pull-ups, η θύρα 3 καρφίτσες που είναι εξωτερικά τραβηγμένα χαμηλά θα προέρχονται ρεύμα (IIL) ως εισόδους.Για φλας Προγραμματισμός και επαλήθευση, η θύρα 3 λαμβάνει ορισμένα σήματα ελέγχου.Όπως αναφερόμενος Στο παρακάτω διάγραμμα, η θύρα 3 υποστηρίζει επίσης τις λειτουργίες πολλών AT89S52 Ειδικά χαρακτηριστικά.
18	XTAL2	Έξοδος από τον ενισχυτή αναστροφής ταλαντωτή.
19	Xtal1	Εισαγωγή στον ενισχυτή αναστροφής του ταλαντωτή και την είσοδο στο το εσωτερικό κύκλωμα λειτουργίας ρολογιού.
20	ΑΕΔ	Εδαφος.
21-28	Θύρα 2	Η θύρα 2 είναι ένα εσωτερικό αμφίδρομο I/O λιμάνι.Τέσσερις εισόδους TTL μπορούν να είναι νεροχύτη/πηγή στη θύρα 2 buffer εξόδου.Οταν 1s είναι γραμμένα στο Port 2 Pins, οι εσωτερικοί pull-ups τους τραβούν ψηλά, επιτρέποντας να χρησιμοποιηθούν ως εισόδους.Λόγω των εσωτερικών pull-ups, οι ακροδέκτες θύρας 2 είναι εξωτερικά ωθήματα χαμηλής θα πηγές ρεύμα (IIL) ως εισόδους.Κατά τη διάρκεια των φακών από εξωτερική μνήμη προγράμματος και πρόσβαση σε εξωτερική μνήμη δεδομένων που χρησιμοποιούν Διευθύνσεις 16-bit (movx @ dptr), η θύρα 2 εκπέμπει το byte διευθύνσεων υψηλής τάξης. Κατά τη μετάδοση 1s, η θύρα 2 χρησιμοποιεί ισχυρά εσωτερικά pull-ups σε αυτό εφαρμογή.Η θύρα 2 εκπέμπει τα περιεχόμενα του μητρώου ειδικής λειτουργίας P2 Κατά τη διάρκεια των διευθύνσεων 8-bit προσπελάσματα στη μνήμη εξωτερικών δεδομένων (movx @ ri).Κατά την διάρκεια Προγραμματισμός και επαλήθευση flash, η θύρα 2 προσφέρει επιπλέον την υψηλή τάξη Διεύθυνση bits και διάφορα σήματα ελέγχου.
29	Ψησταριά	Η ανάγνωση στροβοσκοπίου στην εξωτερική μνήμη προγράμματος ονομάζεται Ενεργοποίηση προγραμμάτων (PSEN).Το PSEN ενεργοποιείται δύο φορές κάθε κύκλο του μηχανήματος όταν Το AT89S52 εκτελεί κώδικα από εξωτερική μνήμη προγράμματος, με δύο PSEN Οι ενεργοποιήσεις αγνοούνται κατά τη διάρκεια κάθε πρόσβασης στη μνήμη εξωτερικών δεδομένων.
30	Αλάτι/prog	Χρησιμοποιείται ο παλμός εξόδου enable της διεύθυνσης (ALE) Λάβετε το χαμηλό byte της διεύθυνσης κατά τη διάρκεια των προσβάσιμων εξωτερικών μνήμης.Κατά την διάρκεια Προγραμματισμός Flash, αυτός ο PIN χρησιμεύει επίσης ως είσοδος παλμού προγράμματος (PROG). Το Ale απελευθερώνεται με σταθερό ρυθμό 1/6 Η συχνότητα του ταλαντωτή στο κανονικό Λειτουργία και μπορεί να χρησιμοποιηθεί για εξωτερικό χρονισμό ή ρολόι.Ωστόσο, κατά τη διάρκεια Κάθε πρόσβαση στη μνήμη εξωτερικών δεδομένων, παραλείπεται ένας παλμός ALE.Ρύθμιση bit 0 της τοποθεσίας SFR 8EH έως 0 Απενεργοποιεί τη λειτουργία της λειτουργίας εάν είναι επιθυμητό.Το ale είναι μόνο ενεργό Όταν το bit έχει οριστεί μέσω οδηγίας MOVX ή MOVC.Διαφορετικά, ο πείρος είναι ανυψώθηκε ψηλά αλλά ασθενώς.Εάν ο μικροελεγκτής βρίσκεται σε κατάσταση εξωτερικής εκτέλεσης, Η ρύθμιση του bit που μπορεί να διαταραχθεί δεν έχει καμία επίδραση.
31	EA/VPP	Η εξωτερική πρόσβαση είναι ενεργοποιημένη.Για να ενεργοποιήσετε τη συσκευή Λήψη κώδικα από εξωτερικές περιοχές μνήμης προγράμματος που αρχίζουν από 0000h και τελειώνουν Στο FFFFH, η ΕΑ πρέπει να συνδεθεί με το GND.Αν όμως κωδικοποιηθεί το bit 1 θα συνδεθεί εσωτερικά κατά την επαναφορά.Για εσωτερικές εκτελέσεις προγράμματος, EA θα πρέπει να συνδέεται με το VCC.Κατά τη διάρκεια του προγραμματισμού flash, αυτός ο ακροδέκτης επιπλέον λαμβάνει τον προγραμματισμό 12 volt Ενεργοποίηση της τάσης (VPP).
32-39	Λιμάνι 0	Η διασύνδεση 0 είναι μια αμφίδρομη θύρα I/O Drain I/O. Κάθε πείρος μπορεί να βυθίσει οκτώ εισόδους TTL ως θύρα εξόδου.Οι καρφίτσες στη θύρα 0 μπορούν να χρησιμοποιηθούν ως εισροές υψηλής εντολής όταν τα 1s γράφονται σε αυτά.Κατά τη διάρκεια των προσβάσιμων Σε εξωτερικό πρόγραμμα και μνήμη δεδομένων, η θύρα 0 μπορεί επίσης να ρυθμιστεί ως το Διεύθυνση πολλαπλών τάξεων/δίαυλο χαμηλής τάξης.Το P0 διαθέτει εσωτερικά pull-ups σε αυτό τρόπος.Κατά τη διάρκεια του προγραμματισμού flash, η θύρα 0 παίρνει επίσης τα bytes και τις εξόδους κώδικα τους κατά τη διάρκεια της επαλήθευσης του προγράμματος.Κατά τη διάρκεια της επαλήθευσης του προγράμματος, τα εξωτερικά pull-ups απαιτούνται.
40	VCC	Τάση τροφοδοσίας.

AT89S52-24PU σύμβολο, αποτύπωμα και μοντέλο CAD

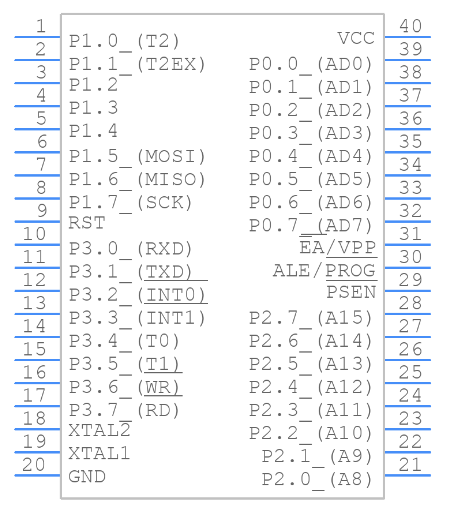

AT89S52-24PU σύμβολο

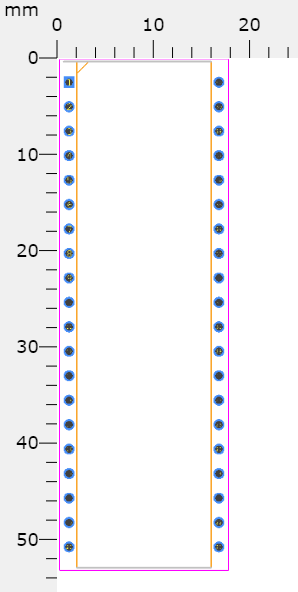

AT89S52-24PU αποτύπωμα

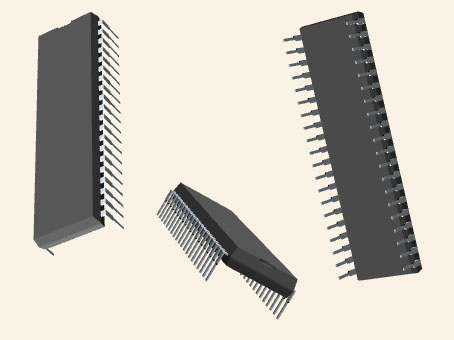

AT89S52-24PU μοντέλο CAD

Χαρακτηριστικά του AT89S52-24PU

• Πρότυπη συμμόρφωση MCS®-51: Πλήρως συμβατή με το πρότυπο MCS®-51, εξασφαλίζοντας ισχυρή και αξιόπιστη απόδοση.

• 8K Memory Flash: Αποθηκεύει μεγάλα προγράμματα.Υποστηρίζει έως και 10.000 κύκλους εγγραφής/διαγραφής, ιδανική για μακροπρόθεσμες εφαρμογές.

• Ευρεία τάση λειτουργίας (4V -5.5V): Προσαρμόζεται σε διάφορα περιβάλλοντα τροφοδοσίας.

• Λειτουργία υψηλής ταχύτητας: χειρίζεται στατικές συνθήκες έως 33 MHz, εξισορροπώντας την ενεργειακή απόδοση με τις ανάγκες απόδοσης.

• Ενισχυμένη ασφάλεια: Χαρακτηριστικά κλειδώματος μνήμης Προστατεύστε την πνευματική ιδιοκτησία.Αποτρέπει την μη εξουσιοδοτημένη πρόσβαση ή τροποποιήσεις.

• Ευέλικτες λειτουργίες I/O και χρονοδιακόπτη: Εύκολη ενσωμάτωση με αισθητήρες και συσκευές.Ακριβής έλεγχος για εφαρμογές χρόνου που απαιτούν ακριβή χρονισμό.

• Διπλοί δείκτες δεδομένων: Ενισχύει την αποτελεσματικότητα σε εργασίες βαρέως δεδομένων όπως η επεξεργασία και η επικοινωνία σήματος.Απλοποιεί το χειρισμό ροής δεδομένων.

• Λειτουργίες εξοικονόμησης ενέργειας: Οι λειτουργίες αδράνειας και ισχύος μειώνουν την κατανάλωση ενέργειας.Βελτιστοποιημένο για φορητές συσκευές και βιώσιμα σχέδια.

AT89S52-24PU Τεχνικές προδιαγραφές

Τύπος	Παράμετρος
Εργοστασιακός χρόνος παράδοσης	7 εβδομάδες
Βουνό	Με τρύπα
Πακέτο / θήκη	40-dip (0.600, 15.24mm)
Αριθμός I/OS	32
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C TA
Σειρά	89s
Κωδικός JESD-609	Ε3
Κατάσταση μέρους	Ενεργός
Αριθμός τερματισμών	40
Τάση τροφοδοσίας	5V
Συχνότητα	33MHz
Τάση τροφοδοσίας	5V
Διασυνδέομαι	Ρθουσών
Επικοινωνία	Κασσίτερος
Τύπος τοποθέτησης	Με τρύπα
Αριθμός καρφίτσες	40
Χρονοδιακόπτες παρακολούθησης	Ναί
Συσκευασία	Σωλήνας
Δημοσιευμένος	1997
Κωδικός PBFREE	Ναί
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Θέση τερματικού	ΔΙΠΛΟΣ
Τερματικός σταθμός	2,54 χιλιοστά
Αριθμός εξαρτήματος βάσης	AT89S52
Προμηθεία τροφοδοσίας	5V
Μέγεθος μνήμης	8KB
Ταχύτητα	24 MHz
Τάση - Προμήθεια (VCC/VDD)	4V ~ 5.5V
Αριθμός bits	8
Περιφερειακά	WDT
Μέγεθος πυρήνα	8-bit
Συνδεσιμότης	UART/USART
Χρόνος πρόσβασης	24 μs
Κανάλια DMA	ΟΧΙ
Κανάλια PWM	ΟΧΙ
Αριθμός χρονομετρητών/μετρητών	3
Αριθμός καναλιών UART	1
Μήκος	52,58 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Κατάσταση ROHS	Συμβατό με ROHS3
Τύπος ταλαντωτή	Εσωτερικός
Μέγεθος μνήμης	256 x 8
UPS/UCS/περιφερειακό τύπο ICS	Μικροελεγκτής
Βασικός επεξεργαστής	8051
Τύπος μνήμης προγράμματος	ΛΑΜΨΗ
Μέγεθος μνήμης προγράμματος	8KB 8K x 8
Μέγεθος δυαδικών ψηφίων	8
Έχει ADC	ΟΧΙ
Πλάτος διαύλου δεδομένων	8b
Κανάλια DAC	ΟΧΙ
Διεύθυνση πλάτους λεωφορείου	8b
Υψος	4.826 χιλιοστά
Πλάτος	13,97 χιλιοστά
Σκλήρυνση ακτινοβολίας	ΟΧΙ
Αμόλυβδος	Αμόλυβδος

AT89S52-24PU παρόμοια μέρη

Τα τρία εξαρτήματα που αναφέρονται στα δεξιά είναι παρόμοια στις προδιαγραφές με εκείνα της τεχνολογίας μικροτσίπ AT89S52-24PU.

Αριθμός μέρους	Κατασκευαστής	Πακέτο / θήκη	Αριθμός καρφίτσες	Πλάτος διαύλου δεδομένων	Αριθμός I/O	Διασυνδέομαι	Μέγεθος μνήμης	Τάση τροφοδοσίας	Περιφερειακά
AT89S52-24PU	Τεχνολογία μικροτσίπ	40-dip (0.600, 15.24mm)	40	8 β	32	Ρθουσών	8 kb	5 V	WDT
AT89C55WD-24PU	Τεχνολογία μικροτσίπ	40-dip (0.600, 15.24mm)	40	8 β	32	SPI, UART, USART	32 kb	5 V	WDT
AT89S51-24PU	Τεχνολογία μικροτσίπ	40-dip (0.600, 15.24mm)	40	8 β	32	UART, USART	4 kb	5 V	WDT
AT89C51RC-24PU	Τεχνολογία μικροτσίπ	40-dip (0.600, 15.24mm)	40	8 β	32	UART, USART	20 kb	-	WDT

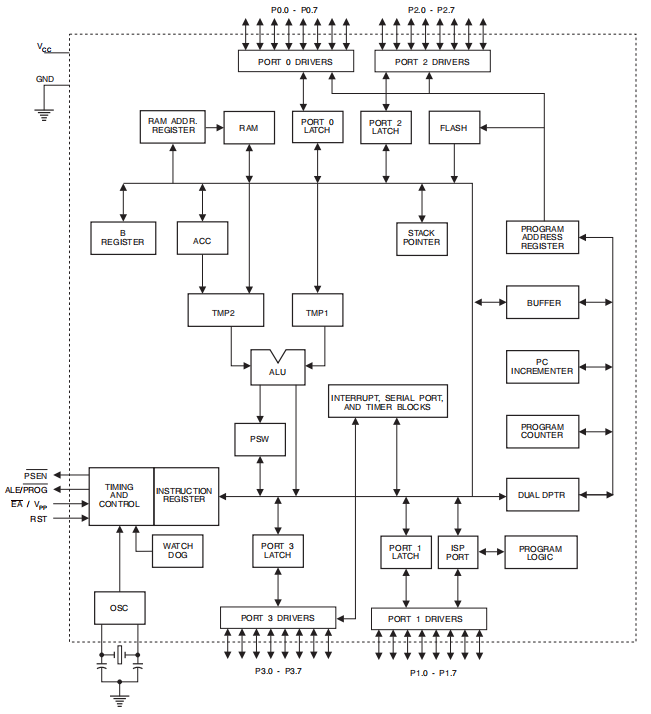

Λειτουργικό διάγραμμα μπλοκ του AT89S52-24PU

Το παρακάτω διάγραμμα απεικονίζει τη λειτουργική δομή μπλοκ του AT89S52-24PU.

Προγραμματισμός της μνήμης flash (παράλληλη λειτουργία)

Το παρακάτω σχήμα απεικονίζει τη διαδικασία προγραμματισμού της μνήμης flash της AT89S52-24PU σε παράλληλη λειτουργία.

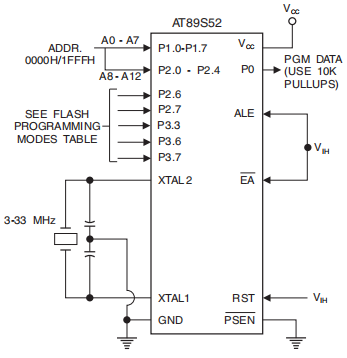

Επαλήθευση της μνήμης flash (παράλληλη λειτουργία)

Το παρακάτω σχήμα καταδεικνύει τη διαδικασία επαλήθευσης της μνήμης flash σε παράλληλη λειτουργία για το AT89S52-24PU.

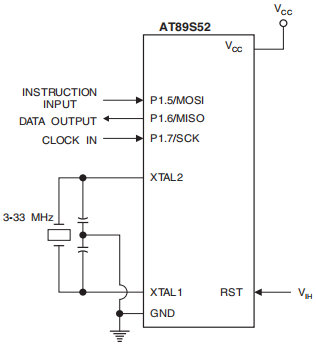

Σειριακή λήψη μνήμης flash

Το παρακάτω σχήμα απεικονίζει τη διαδικασία σειριακής λήψης για τη μνήμη Flash AT89S52-24PU.

Εναλλακτικές λύσεις του AT89S52-24PU

Αριθμός μέρους	Περιγραφή	Κατασκευαστής
AT87F52-24PC	Microcontroller, 8-bit, Flash, 8051 CPU, 24MHz, CMOS, PDIP40, 0.600 ίντσες, πλαστικό, DIP-40	Atmel Corporation
AT87F52-24PI	Microcontroller, 8-bit, Flash, 8051 CPU, 24MHz, CMOS, PDIP40, 0.600 ίντσες, πλαστικό, DIP-40	Atmel Corporation
AT87F52-24PL	Microcontroller, 8-bit, Flash, 24MHz, CMOS, PDIP40, 0.600 Ίντσα, πλαστικό, DIP-40	Atmel Corporation

Εφαρμογές του AT89S52-24PU

• Παρακολούθηση της υγειονομικής περίθαλψης: Ενισχύει την ακρίβεια στις συσκευές ιατρικής παρακολούθησης.

• Ασφάλεια αυτοκινήτων: Ενσωματώνει χαρακτηριστικά όπως το Adaptive Cruise Control και η Lane Assistance.

• Η DIY Electronics: επιτρέπει στους χομπίστες να δημιουργούν προσαρμοσμένες συσκευές.

• Ηλεκτρονικά καταναλωτικά: παράγει πολυλειτουργικά και διαισθητικά προϊόντα.

• Έξυπνα σπίτια και πόλεις: Βελτιώνει την επικοινωνία των συσκευών για καλύτερη διαχείριση ενέργειας και ευκολία.

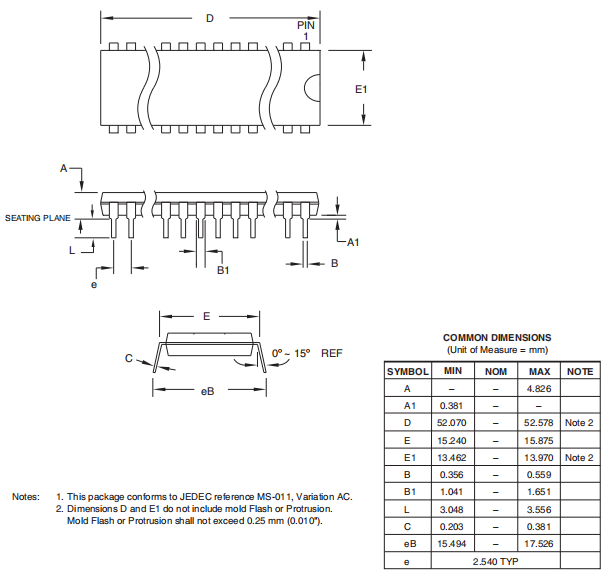

Πακέτο για AT89S52-24PU

AT89S52-24PU Πληροφορίες κατασκευαστή

Η Microchip Technology Inc., με την έδρα της στο Chandler της Αριζόνα, παίζει ρόλο στη βιομηχανία μικροελεγκτή και ημιαγωγών.Η εταιρεία διακρίνεται από την σταθερή αφοσίωσή της στις πρωτοποριακές εξελίξεις και τη διατήρηση υψηλών προτύπων μέσω των σειρών προϊόντων που αναγνωρίζονται για την αξιοπιστία τους, γεγονός που ενισχύει την αποτελεσματικότητα της ανάπτυξης και την οικονομική σύνεση.Με την προσεκτική βελτίωση των διαδικασιών σχεδιασμού και παραγωγής, το MicroChip δεν πληροί μόνο αλλά ξεπερνά τα σημεία αναφοράς της βιομηχανίας, καλλιεργώντας ένα περιβάλλον που ενθαρρύνει τη συνεχή βελτίωση και τη βελτίωση του συστήματος.Η Microchip Technology Inc. είναι πολύ περισσότερο από έναν πάροχο μικροελεγκτών και ημιαγωγών.Διαμορφώνει ενεργά το τοπίο στο οποίο αναπτύσσονται και χρησιμοποιούνται αυτές οι τεχνολογίες.Η στρατηγική έμφαση στην αποτελεσματικότητα, τη διαχείριση του κόστους και τον έλεγχο ποιότητας την τοποθετεί στην πρωτοπορία της βιομηχανίας.

Φύλλο δεδομένων PDF
