ADV7401KSTZ-140 Οδηγός αποκωδικοποιητή βίντεο: Χαρακτηριστικά, εφαρμογές, προδιαγραφές και φύλλο δεδομένων

Αυτός ο οδηγός εξηγεί όλα όσα πρέπει να γνωρίζετε για το ADV7401KSTZ-140.Λειτουργεί με πολλά πρότυπα βίντεο όπως οι μορφές NTSC, PAL και HD όπως 720p και 1080i.Διαχειρίζεται επίσης γραφικά υψηλής ανάλυσης μέχρι 1280 × 1024. Με τους γρήγορους μετατροπείς, τις ευέλικτες επιλογές εξόδου και την υποστήριξη για ψηφιακές εισόδους βίντεο όπως το HDMI, αυτό το τσιπ είναι ιδανικό για χρήση σε τηλεοράσεις, προβολείς, συστήματα AV και εγγραφές βίντεο.Αυτός ο οδηγός σας οδηγεί μέσα από τα χαρακτηριστικά του, πώς λειτουργεί, πώς να το ρυθμίσετε και πού μπορεί να χρησιμοποιηθεί.

Κατάλογος

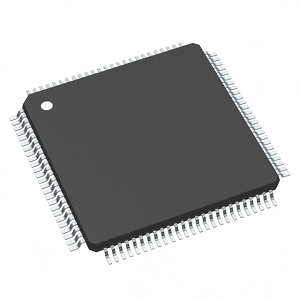

Επισκόπηση ADV7401KSTZ-140

Ο ADV7401KSTZ-140 είναι ένας εκλεπτυσμένος αποκωδικοποιητής βίντεο και ψηφιοποιητής γραφικών RGB από αναλογικές συσκευές, σχεδιασμένες να χειρίζονται διάφορες μορφές βίντεο, όπως PAL, NTSC και SECAM, και να τα μετατρέπουν σε ψηφιακή μορφή ITU-R BT.656.Αυτό το τσιπ ξεχωρίζει για την ικανότητά του να αποκωδικοποιεί τα συστατικά RGB/YPRPB σημάδια βίντεο και να ψηφιοποιήσει τα γραφικά RGB με αναλύσεις μέχρι 1280 × 1024 στα 75 Hz (SXGA).Είναι εξουσιοδοτημένο από τέσσερις ADC 10-bit που λειτουργούν με ποσοστά δειγματοληψίας μέχρι 140 MHz, εξασφαλίζοντας υψηλής ποιότητας έξοδο βίντεο για απαιτητικές εφαρμογές.Η οικογένεια ADV7401 περιλαμβάνει διάφορα μοντέλα όπως τα ADV7401BSTZ-110 και ADV7401BSTZ-80, τα οποία υποστηρίζουν χαμηλότερα μέγιστα ποσοστά δειγματοληψίας ADC 110 MHz και 80 MHz αντίστοιχα, επιτρέποντας την επιλογή ενός μοντέλου που ευθυγραμμίζεται με τις ειδικές απαιτήσεις ανάλυσης και απόδοσης.Αυτή η ευελιξία καθιστά την κορυφαία επιλογή της σειράς ADV7401 A Premier που απαιτεί ισχυρές δυνατότητες επεξεργασίας βίντεο.

Αν ψάχνετε να ενισχύσετε τη σειρά προϊόντων σας με αποκωδικοποίηση βίντεο υψηλής απόδοσης, συνιστούμε να τοποθετήσετε μια μαζική παραγγελία μαζί μας για το ADV7401KSTZ-140.

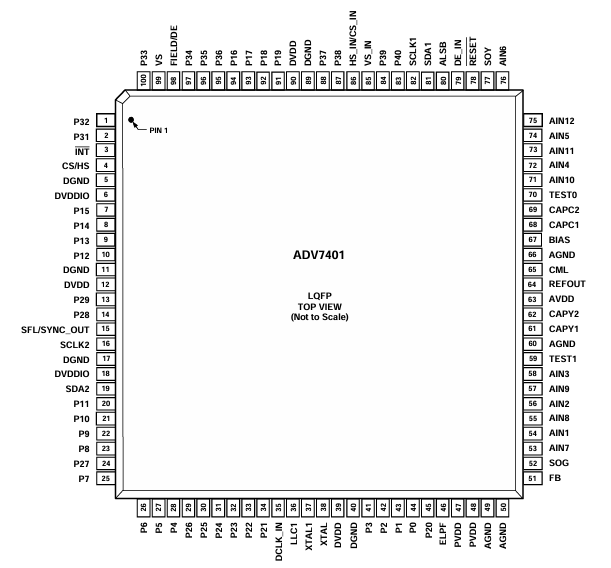

ADV7401KSTZ-140 Διαμόρφωση ακίδων

Καρφίτσα Αρ.	Μνημονικός	Τύπος	Λειτουργία
5, 11, 17, 40, 89	Νταντά	σολ	Ψηφιακό έδαφος.
49, 50, 66	Γηδικός	σολ	Αναλογικό έδαφος.
6, 18	Dvddio	Π.	Ψηφιακή τάση τροφοδοσίας εισόδου/εξόδου (3.3 V).
12, 39, 90	DVDD	Π.	Τάση τροφοδοσίας ψηφιακού πυρήνα (1,8 V).
63	Αθώος	Π.	Τάση αναλογικής τροφοδοσίας (3.3 V).
47, 48	Pvdd	Π.	Τάση τροφοδοσίας PLL (1,8 V).
51	FB	εγώ	Γρήγορη είσοδος επικάλυψης διακόπτη.Αυτός ο ακροδέκτης μεταβαίνει μεταξύ CVBS και αναλογικά σήματα RGB.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	Ain1 σε ain12	εγώ	Αναλογικά κανάλια εισόδου βίντεο.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 έως P9, P12 έως P19	Ο	Θύρα εξόδου βίντεο pixel.
33, 32, 31, 30, 29, 24, 14, 13	P22 έως P29	I/O	Θύρα εισόδου/εξόδου βίντεο.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 έως P1, P10 έως P11, P20 έως P21, P31 έως P40	εγώ	Θύρα εισόδου βίντεο pixel.
3	Int	Ο	Διακοπή.Αυτός ο πείρος μπορεί να είναι ενεργός χαμηλός ή ενεργός υψηλός. Όταν τα bits κατάστασης SDP/CP αλλάζουν αυτό το PIN ενεργοποιεί.Το σύνολο των γεγονότων που Η ενεργοποίηση μιας διακοπής βρίσκεται υπό έλεγχο χρήστη.
4	HS/CS	Ο	Το HS είναι ένα οριζόντιο σήμα εξόδου συγχρονισμού (SDP και Τρόπους CP).Το CS είναι ένα ψηφιακό σήμα σύνθετου συγχρονισμού (και μπορεί να είναι επιλεγμένο ενώ βρίσκεται σε λειτουργία CP).
99	Εναντίον	Ο	Κάθετο σήμα εξόδου συγχρονισμού (SDP και CP τρόπους).
98	Πεδίο/DE	Ο	Σήμα εξόδου συγχρονισμού πεδίου (όλα τα διασυνδεδεμένα βίντεο τρόπους).Αυτός ο PIN μπορεί επίσης να ενεργοποιηθεί ως σήμα ενεργοποίησης δεδομένων (DE) σε λειτουργία CP για να επιτρέπεται η άμεση σύνδεση σε ένα HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/O	I²C Port Serial Data Input/Pins Output.Το SDA1 είναι τα δεδομένα Η γραμμή για τη θύρα ελέγχου και το SDA2 είναι η γραμμή δεδομένων για το VBI Readback λιμάνι.
82, 16	SCLK1, SCLK2	εγώ	I2C λιμάνι σειριακό ρολόι (μέγιστος ρυθμός ρολογιού 400 kHz). Το SCLK1 είναι η γραμμή ρολογιού για τη θύρα ελέγχου και το SCLK2 είναι η γραμμή ρολογιού για Η θύρα επαναλήψεως δεδομένων VBI.
80	Alsb	εγώ	Αυτός ο ακροδέκτης επιλέγει τη διεύθυνση I²C για τον έλεγχο ADV7401 και θύρες ανάγνωσης VBI.Το ALSB που έχει οριστεί στη Logic 0 ορίζει τη διεύθυνση για εγγραφή σε Θύρα ελέγχου του 0x40 και η διεύθυνση readback για τη θύρα VBI του 0x21.Alsb Ρυθμίστε σε ένα λογικό υψηλό σύνολο της διεύθυνσης για μια θύρα εγγραφής στη θύρα 0x42 και Η διεύθυνση redback για τη θύρα VBI του 0x23.
78	ΕΠΑΝΑΦΟΡΑ	εγώ	Εισαγωγή επαναφοράς συστήματος, ενεργή χαμηλή.Ένας ελάχιστος παλμός χαμηλής επαναφοράς Το πλάτος των 5 ms απαιτείται για την επαναφορά του κυκλώματος ADV7401.
36	LLC1	Ο	Το LLC1 είναι ένα ρολόι εξόδου κλειδώματος για τα δεδομένα pixel (Το εύρος είναι 12,825 MHz έως 140 MHz για ADV7401KSTZ-140, 12,825 MHz έως 110 MHz για Adv7401bstz-110;12.825 MHz έως 80 MHz για ADV7401BSTZ-80).
38	Εκτριβή	εγώ	Ακροδέκτης εισόδου στον κρύσταλλο 28.63636 MHz ή μπορεί να είναι Υπερβολική από μια εξωτερική πηγή ρολογιού 38.63636 MHz ρολογιού MHz Το ADV7401.
37	Xtal1	Ο	Αυτός ο ακροδέκτης συνδέεται με τον κρύσταλλο ή επιτρέπει ο Crystal 28.63636 MHz Χρήση σύνδεσης σε έναν ταλαντωτή ρολογιού 38.63636 MHz που θα χρησιμοποιηθεί ως ρολόι για το ADV7401.Στη λειτουργία Crystal, ο κρύσταλλος πρέπει να είναι θεμελιώδης.
46	Elpf	Ο	Το συνιστώμενο εξωτερικό φίλτρο βρόχου πρέπει να συνδεθεί Αυτό το PIN ELPF.
70	Test0	Nc	Αυτός ο πείρος πρέπει να παραμείνει ανεξάρτητο ή εναλλακτικά δεμένο σε Agnd.
59	Δοκιμή1	Ο	Αυτός ο ακροδέκτης πρέπει να παραμείνει ανεξέλεγκτος.
15	Sfl/sync_out	Ο	Κλείδωμα συχνότητας υποβρυχίων (SFL).Αυτός ο πείρος περιέχει ένα ρεύμα σειριακής εξόδου που μπορεί να χρησιμοποιηθεί για να κλειδώσει τη συχνότητα του υποκάρτη όταν Αυτός ο αποκωδικοποιητής συνδέεται με οποιονδήποτε κωδικοποιητή ψηφιακού βίντεο αναλογικών συσκευών. Το SYNC_OUT είναι το σήμα εξόδου συγχρονισμού σε φέτες που διατίθενται μόνο σε λειτουργία CP.
64	Εκ των υστέρων	Ο	Εσωτερική έξοδος αναφοράς τάσης.
65	CML	Ο	PIN επιπέδου κοινής λειτουργίας (CML) για τα εσωτερικά ADCs.
61, 62	Capy1, Capy2	εγώ	Δίκτυο πυκνωτή ADC.
68, 69	CAPC1, CAPC2	εγώ	Δίκτυο πυκνωτή ADC.
67	ΠΡΟΚΑΤΑΛΗΨΗ	Ο	Εξωτερική ρύθμιση μεροληψίας.Συνδέστε τις συνιστώμενες Αντίσταση (1,35 kΩ) μεταξύ του πείρου και του εδάφους.
86	Hs_in/cs_in	εγώ	Μπορεί να ρυθμιστεί σε λειτουργία CP για να είναι είτε ψηφιακό HS Σήμα εισόδου ή ψηφιακό σήμα εισόδου CS που χρησιμοποιείται για την εξαγωγή χρονισμού σε 5-καλύμματα ή λειτουργία 4-καλωδίου RGB.
85	Vs_in	εγώ	Ένα σήμα εισόδου.Χρησιμοποιείται σε λειτουργία CP για λειτουργία χρονισμού 5 καλωδίων.
79	Δελτίο	εγώ	Δεδομένα Ενεργοποίηση σήματος εισόδου.Χρησιμοποιείται σε ψηφιακή είσοδο 24 bit Λειτουργία θύρας (για παράδειγμα, επεξεργασία δεδομένων RGB 24 bit από DVI RX IC).
35	Dclk_in	εγώ	Σήμα εισόδου ρολογιού.Χρησιμοποιείται σε ψηφιακή λειτουργία εισόδου 24 bit (για παράδειγμα, επεξεργασία δεδομένων RGB 24 bit από DVI RX IC) και επίσης στο Ψηφιακή λειτουργία εισόδου CVBS.
52	Είδος πύργου	εγώ	Συγχρονισμός σε πράσινη είσοδο.Χρησιμοποιείται σε ενσωματωμένη λειτουργία συγχρονισμού.
77	ΣΟΓΙΑ	εγώ	Συγχρονισμός στην είσοδο LUMA.Χρησιμοποιείται σε ενσωματωμένη λειτουργία συγχρονισμού.

ADV7401KSTZ-140 Χαρακτηριστικά

• Μετατροπή αναλογικής προς ψηφιακό υψηλής ταχύτητας: Το ADV7401KSTZ-140 είναι εξοπλισμένο με τέσσερις μετατροπείς ανάλυσης 10-bit (ADCs) που μπορούν να λειτουργούν με ρυθμούς δειγματοληψίας μέχρι 140 MHz.Αυτή η δυνατότητα του επιτρέπει να ψηφιοποιήσει αποτελεσματικά τα σήματα βίντεο υψηλής ανάλυσης, καθιστώντας την κατάλληλη για εφαρμογές προηγμένων επεξεργασίας βίντεο.

• Ευέλικτος πολυπλέκτης αναλογικής εισόδου: Αυτή η συσκευή διαθέτει έναν πολυπλέκτη αναλογικής εισόδου 12 καναλιών που περιλαμβάνει στήριξη γρήγορης κενής στήριξης SCART.Αυτή η λειτουργικότητα επιτρέπει την εναλλαγή μεταξύ διαφόρων αναλογικών πηγών βίντεο απρόσκοπτα, καλύπτοντας διαφορετικές απαιτήσεις εισροών για συστήματα βίντεο.

• Περιεκτική πρότυπη υποστήριξη βίντεο: Το ADV7401KSTZ-140 υποστηρίζει ένα ευρύ φάσμα προτύπων χρώματος βίντεο, συμπεριλαμβανομένων των NTSC, PAL και SECAM.Μπορεί επίσης να επεξεργαστεί μορφές βίντεο συνιστωσών όπως 525p, 625p, 720p και 1080i, εξασφαλίζοντας συμβατότητα με διάφορες μορφές και αναλύσεις παγκόσμιων βίντεο.

• Ψηφιοποίηση γραφικών: Ικανός να ψηφιοποιήσει τα γραφικά RGB μέχρι τις αναλύσεις των 1280 × 1024 στα 75 Hz (SXGA), το ADV7401KSTZ-140 είναι ιδανικό για εφαρμογές που απαιτούν επεξεργασία γραφικών υψηλής ανάλυσης, όπως τα προηγμένα συστήματα επιτήρησης και η ψηφιακή σήμανση.

• Προηγμένη μετατροπή χώρου χρώματος: Η συσκευή ενσωματώνει μια μήτρα μετατροπής χρώματος 3 × 3 που διευκολύνει την ευέλικτη μετατροπή μεταξύ διαφορετικών χρωμάτων, όπως YCRCB σε RGB και αντίστροφα.Αυτό το χαρακτηριστικό είναι ιδανικό για τη διατήρηση της ακρίβειας και της ποιότητας των χρωμάτων σε εφαρμογές πολυμέσων.

• Θύρα ψηφιακής εισόδου: Η ADV7401KSTZ-140 περιλαμβάνει μια ψηφιακή θύρα εισόδου 24 bit που υποστηρίζει δεδομένα από τον δέκτη DVI/HDMI ICS.Αυτό το χαρακτηριστικό ενισχύει τη συμβατότητα του τσιπ με τις σύγχρονες ψηφιακές πηγές βίντεο, επιτρέποντάς του να ενσωματωθεί σε ένα ευρύ φάσμα ψηφιακών συστημάτων πολυμέσων.

• Προγραμματιζόμενες διεπαφές εξόδου : Προσφέρει μια προγραμματιζόμενη διεπαφή εξόδου που μπορεί να ρυθμιστεί σε μορφές εξόδου 4: 4: 4 ή 8-bit 4: 2: 2 ρυθμός δεδομένων (DDR).Αυτή η ευελιξία διασφαλίζει ότι η έξοδος μπορεί να προσαρμοστεί για να καλύψει συγκεκριμένες ανάγκες εφαρμογών, είτε για εξοπλισμό εκπομπής είτε για ηλεκτρονικά.

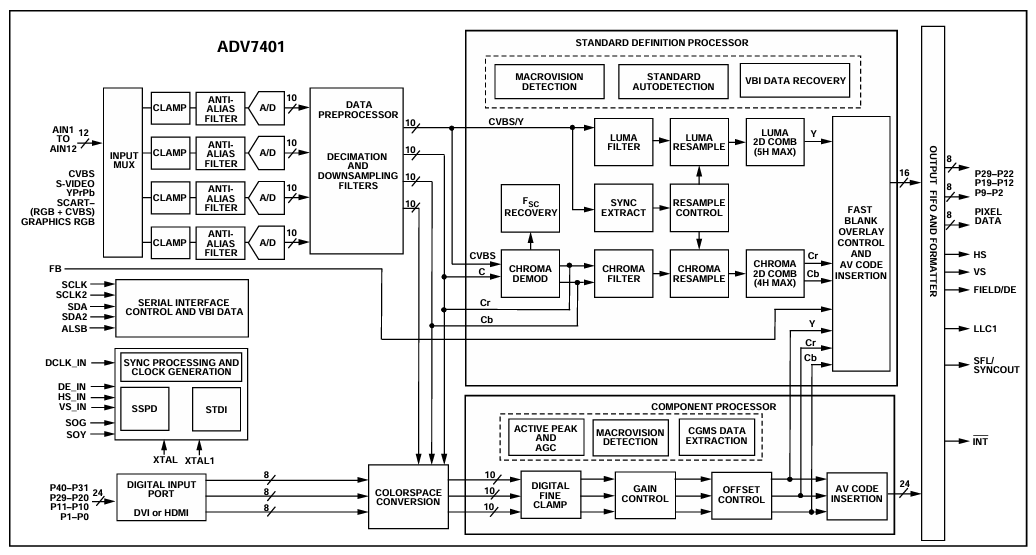

ADV7401KSTZ-140 Διάγραμμα μπλοκ

Το διάγραμμα του ADV7401KSTZ-140 απεικονίζει τα εσωτερικά λειτουργικά μπλοκ αυτού του προηγμένου αποκωδικοποιητή βίντεο και ψηφιοποιητή, επισημαίνοντας τον τρόπο με τον οποίο επεξεργάζεται διάφορα αναλογικά σήματα βίντεο σε ψηφιακή έξοδο.Το τσιπ υποστηρίζει πολλαπλές μορφές εισόδου όπως CVBS, S-Video, Ypbpr, RGB, όλα δρομολογούνται μέσω της εισόδου MUX που επιλέγει μεταξύ των 12 αναλογικών εισόδων (AIN1 έως AIN12).Κάθε επιλεγμένο σήμα διέρχεται από ένα Σφιγκτήρας και Φίλτρο αντι-αλιού για την προετοιμασία του σήματος για ψηφιοποίηση από έναν από τους ολοκληρωμένους μετατροπείς ανάλυσης 10-bit (A/D).

Μόλις ψηφιοποιηθεί, τα σήματα επεξεργάζονται στο Προεπεξεργαστής δεδομένων, που περιλαμβάνει Αποδεκάτιση και Φιλτράδια μείωσης της δειγματοληψίας για τη μείωση των ρυθμών δεδομένων και την προετοιμασία σημάτων για περαιτέρω ψηφιακή επεξεργασία.Ανάλογα με τον τύπο εισόδου, το βίντεο μπορεί να υποβληθεί σε επεξεργασία μέσω του είτε μέσω του Επεξεργαστής τυπικού ορισμού ή ο Επεξεργαστής συστατικών.Ο SD Επεξεργαστής χειρίζεται σύνθετα και s-video σήματα, εκτελώντας εργασίες όπως Χρωματική αποδιαμόρφωση, Φιλτράρισμα Luma και Chroma, Φιλτράρισμα χτενών, Αναδιατύπωση, Εξασφάλιση σαφούς διαχωρισμού των συστατικών φωτεινότητας και χρονιάς.Περιλαμβάνει επίσης λειτουργίες όπως Ανίχνευση μακροβίων και Ανάκτηση δεδομένων VBI.

Για βίντεο εξαρτημάτων, το Επεξεργαστής συστατικών είναι υπεύθυνη για επιχειρήσεις όπως Κερδίζω έλεγχο, Αντισταθμιστική διόρθωση, Ενεργός κορυφή και AGC προσαρμογές.Περιλαμβάνει CGMS και Μακροβόρια Ανίχνευση δεδομένων για συμμόρφωση με την προστασία αντιγράφων.Επιπλέον, υπάρχει Μετατροπή χρωμάτων για να προσαρμοστεί Ycbcr ή RGB σήματα στην απαιτούμενη μορφή εξόδου.Όλα τα επεξεργασμένα σήματα συγκλίνουν στο Έξοδος FIFO και Διαμορφωτές, όπου είναι ευθυγραμμισμένα, μορφοποιημένα και συγχρονισμένα πριν από την έξοδο ως δεδομένα ψηφιακού εικονοστοιχείου μαζί με σήματα συγχρονισμού όπως HS, Εναντίον, Πεδίο/DE, και άλλοι.Το διάγραμμα δείχνει επίσης υποστήριξη για DVI ή Δίσκο Εισαγωγή μέσω ψηφιακής θύρας 8-bit και ενσωματωμένη Σειράς Έλεγχος διασύνδεσης για επικοινωνία και διαμόρφωση.

ADV7401KSTZ-140 Προδιαγραφές

Τύπος	Παράμετρος
Κατασκευαστής	Analog Devices Inc.
Συσκευασία	Δίσκος
Κατάσταση μέρους	Ενεργός
Λειτουργία	Αποκωδικοποιητής, ψηφιοποιητής
Αιτήσεις	Βίντεο καταναλωτών
Πρότυπα	ITU-R BT.656, NTSC, PAL, SECAM
Διασύνδεση ελέγχου	Σειράς
Τάση - προμήθεια	1.65V ~ 3.6V
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	100-LQFP
Πακέτο συσκευών προμηθευτή	100-LQFP (14x14)
Αριθμός προϊόντος βάσης	ADV7401

Εφαρμογές ADV7401KSTZ-140

Τηλεοράσεις υψηλής ευκρίνειας (HDTVs)

Το ADV7401KSTZ-140 χρησιμοποιείται σε διάφορους τύπους HDTVs, συμπεριλαμβανομένων των μοντέλων LCD, DLP ™, Plasma και CRT, για να αποκωδικοποιήσει και να επεξεργαστεί ένα ευρύ φάσμα σημάτων βίντεο.Η ικανότητά του να χειρίζεται πολλαπλά πρότυπα και μορφές ραδιοτηλεοπτικών εκπομπών το καθιστά σημαντικό στοιχείο για την εξασφάλιση ευρείας συμβατότητας και υψηλής ποιότητας εξόδου στην τηλεοπτική τεχνολογία.

Προβολείς

Αυτός ο αποκωδικοποιητής βίντεο είναι αναπόσπαστο σε προβολείς LCD και DLP, όπου ενισχύει τις δυνατότητες επεξεργασίας βίντεο.Επιτρέπει στους προβολείς να καθιστούν με ακρίβεια το περιεχόμενο υψηλής ανάλυσης, καθιστώντας το ιδανικό τόσο για ρυθμίσεις οικιακού θεάτρου όσο και για επαγγελματικά περιβάλλοντα παρουσίασης.

Τα πλαίσια set-top (STBS) με προσωπική εγγραφή βίντεο (PVR)

Σε πλαίσια set-top, το ADV7401KSTZ-140 διευκολύνει την αποκωδικοποίηση διαφόρων μορφών βίντεο, για την προβολή και την καταγραφή περιεχομένου από διαφορετικές πηγές.Αυτή η λειτουργία υποστηρίζει τη λειτουργικότητα των προσωπικών εγγραφών βίντεο, τις ευέλικτες επιλογές προβολής και εγγραφής.

Δέκτες ήχου-video (AVRS)

Το τσιπ ενισχύει τους δέκτες ήχου-video ενσωματώνοντας δυνατότητες αποκωδικοποίησης βίντεο με τη διαχείριση ήχου.Αυτή η ενσωμάτωση είναι καλή για τα AVR που χρησιμοποιούνται στα συστήματα οικιακής ψυχαγωγίας, παρέχοντας μια απρόσκοπτη εμπειρία ήχου και βίντεο σε μία μόνο συσκευή.

Μετατροπείς σάρωσης πολυμορφίας

Το ADV7401KSTZ-140 χρησιμοποιείται σε μετατροπείς σάρωσης πολλαπλών σάρωσης για να βοηθήσει στη μετατροπή σημάτων βίντεο μεταξύ διαφόρων μορφών και ψηφισμάτων.Αυτή η εφαρμογή είναι ιδανική για τη διασφάλιση της συμβατότητας και τη διατήρηση της ποιότητας του βίντεο σε διαφορετικές τεχνολογίες και πρότυπα προβολής.

DVD Recorders με προοδευτική υποστήριξη εισόδου σάρωσης

Στα καταγραφείς DVD, το ADV7401KSTZ-140 παίζει ρόλο αποκωδικοποίησης και ψηφιοποίησης εισερχόμενων σημάτων βίντεο, υποστηρίζοντας τις προοδευτικές εισόδους σάρωσης.Αυτή η δυνατότητα επιτρέπει στους καταγραφείς DVD να καταγράφουν και να αποθηκεύουν περιεχόμενο βίντεο υψηλής ποιότητας, βελτιώνοντας τη συνολική ποιότητα εγγραφής.

Adv7401kstz-140 παρόμοια μέρη

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• ADV7441ABSTZ-110

ADV7401KSTZ-140 Βήματα προγραμματισμού

1. Επιλέξτε την κατάλληλη πρωτογενή λειτουργία (PRIM_MODE) και το πρότυπο βίντεο (VID_STD): Η πρότυπη επιλογή πρωταρχικής λειτουργίας και βίντεο είναι σημαντική καθώς καθορίζει τον τρόπο με τον οποίο το ADV7401KSTZ-140 ερμηνεύει το εισερχόμενο σήμα βίντεο.Ο καταχωρητής prim_mode προσδιορίζει την κύρια μορφή της εισόδου βίντεο (π.χ. NTSC, PAL), ενώ ο καταχωρητής VID_STD καθορίζει τις τυπικές λεπτομέρειες (π.χ., 525i, 625i).Η ρύθμιση αυτών των καταχωρητών εξασφαλίζει σωστά ότι ο αποκωδικοποιητής βίντεο μπορεί να χειριστεί τα συγκεκριμένα χαρακτηριστικά του σήματος εισόδου, όπως ο ρυθμός καρέ και η ανάλυση.

2. Ρυθμίστε το ρολόι μάνδαλης (latch_clk): Η ρύθμιση του ρολογιού μανδάλωσης είναι σημαντική για το συγχρονισμό της επεξεργασίας δεδομένων βίντεο.Με τον προγραμματισμό του μητρώου LATCH_CLK, ρυθμίζετε το χρονισμό του μανδάλου δεδομένων ώστε να ταιριάζει με τη συχνότητα ρολογιού pixel του βίντεο εισόδου.Αυτό το βήμα είναι σημαντικό για να διασφαλιστεί ότι ο αποκωδικοποιητής βίντεο καταγράφει σωστά και επεξεργάζεται κάθε εικονοστοιχείο την κατάλληλη στιγμή, αποφεύγοντας τα ζητήματα χρονισμού ή τη διαφθορά των δεδομένων.

3. Ρυθμίστε τον λόγο διαιρέτη PLL: Αυτό το βήμα συνεπάγεται τη ρύθμιση του διαιρέτη PLL (βρόχος Loop) PLL για τη δημιουργία της σωστής εξόδου ρολογιού εικονοστοιχείων από μια δεδομένη συχνότητα εισόδου.Με την ενεργοποίηση του χειροκίνητου ελέγχου (PLL_DIV_MAN_EN) και τον προγραμματισμό του PLL_DIV_RATIO, μπορείτε να τελειοποιήσετε το ρολόι εικονοστοιχείων εξόδου για να ταιριάζει με τις συγκεκριμένες ανάγκες της οθόνης σας ή περαιτέρω συστήματος επεξεργασίας.Αυτός ο ακριβής έλεγχος είναι καλός για τη διατήρηση της ακεραιότητας του σήματος και του συγχρονισμού σε όλη την αλυσίδα επεξεργασίας βίντεο.

4. Ρύθμιση ρυθμίσεων αντλίας VCO Range και PLL φόρτισης: Ρύθμιση της περιοχής VCO (ελεγχόμενο με τάση ταλαντωτή) και ρυθμίζοντας την αντλία φορτίου PLL είναι σημαντική για τη σταθεροποίηση της συχνότητας του παραγόμενου ρολογιού εικονοστοιχείων.Οι καταχωρητές VCO_RANGE και PLL_QPUMP σας επιτρέπουν να βελτιστοποιήσετε την απόδοση του PLL υπό διάφορες συνθήκες λειτουργίας, εξασφαλίζοντας ότι το ρολόι εξόδου παραμένει σταθερό και εντός των απαραίτητων προδιαγραφών για αξιόπιστη αποκωδικοποίηση βίντεο.

5. Ρυθμίστε το μήκος γραμμής ελεύθερης λειτουργίας (FR_LL): Σε καταστάσεις όπου η είσοδος βίντεο χάνεται ή διακόπτεται, η ρύθμιση μήκους γραμμής ελεύθερης λειτουργίας βοηθά στη διατήρηση μιας συνεπούς εξόδου καθορίζοντας το μήκος γραμμής σε λειτουργία ελεύθερης λειτουργίας.Με τον υπολογισμό και τη ρύθμιση του καταχωρητή FR_LL με βάση την αναμενόμενη περίοδο γραμμής, το ADV7401KSTZ-140 μπορεί να συνεχίσει τα πλαίσια βίντεο εξόδου με σωστό χρονισμό, το οποίο είναι καλό για εφαρμογές που απαιτούν σταθερή παρουσία βίντεο.

ADV7401KSTZ-140 Πλεονεκτήματα

Ευέλικτη συμβατότητα μορφής

Το ADV7401KSTZ-140 ξεχωρίζει για την ικανότητά του να υποστηρίζει μια ευρεία ποικιλία προτύπων βίντεο, συμπεριλαμβανομένων των μορφών NTSC, PAL, SECAM και υψηλής ευκρίνειας όπως 720p και 1080i.Μπορεί να χειριστεί τα γραφικά RGB μέχρι την ανάλυση SXGA.Αυτή η ευρεία συμβατότητα επιτρέπει τη χρήση του τσιπ σε διαφορετικές εφαρμογές χωρίς να ανησυχείτε για περιορισμούς μορφής.

Επεξεργασία βίντεο υψηλής ποιότητας

Εξοπλισμένο με τέσσερις ADC 10-bit που μπορούν να δοκιμάσουν έως και 140 MHz, το ADV7401KSTZ-140 εξασφαλίζει επεξεργασία βίντεο υψηλής ποιότητας.Αυτή η δυνατότητα του επιτρέπει να συλλάβει και να μετατρέπει σήματα βίντεο με βελτιωμένη σαφήνεια και ακρίβεια χρώματος, παρέχοντας ανώτερη αναπαραγωγή βίντεο.Αυτό είναι επωφελές σε εφαρμογές όπου η ποιότητα του βίντεο είναι σημαντική, όπως στην ιατρική απεικόνιση, την εκπομπή υψηλής ευκρίνειας και τα συστήματα παρακολούθησης ασφαλείας.

Απλοποιημένος σχεδιασμός συστήματος

Με την ενσωμάτωση τόσο της αποκωδικοποίησης βίντεο όσο και των λειτουργιών ψηφιοποίησης γραφικών RGB σε ένα ενιαίο τσιπ, το ADV7401KSTZ-140 απλοποιεί το συνολικό σχεδιασμό του συστήματος.Αυτή η ενσωμάτωση μειώνει τον αριθμό των εξαρτημάτων που απαιτούνται στη φάση σχεδιασμού, οδηγώντας σε εξοικονόμηση κόστους όσον αφορά τόσο τα υλικά όσο και τη συναρμολόγηση.Ενισχύει επίσης την αξιοπιστία του συστήματος λόγω λιγότερων διασυνδέσεων και πιθανών σημείων αποτυχίας, καθιστώντας την αποτελεσματική λύση για σύνθετα συστήματα πολυμέσων.

Ευέλικτες επιλογές εξόδου

Η συσκευή προσφέρει ευέλικτες διεπαφές εξόδου, ικανές να υποστηρίζουν τόσο τις μορφές των εικονοστοιχείων 4: 4: 4 και 8-bit 4: 2: 2.Αυτή η ευελιξία επιτρέπει την προσαρμογή της μορφής εξόδου βάσει των ειδικών απαιτήσεων εφαρμογής τους, είτε χρειάζονται υψηλή πιστότητα χρώματος για ψηφιακή σήμανση ή βελτιστοποιημένες μορφές εικονοστοιχείων για διασυνδέσεις βίντεο.Αυτή η προσαρμοστικότητα διασφαλίζει ότι το ADV7401KSTZ-140 μπορεί να χρησιμοποιηθεί αποτελεσματικά σε διάφορες τελικές χρήστες.

Αξιόπιστες επιδόσεις σε διάφορες συνθήκες

Σχεδιασμένο για να λειτουργεί σε μια βιομηχανική κλίμακα θερμοκρασίας από -40 ° C έως +85 ° C, το ADV7401KSTZ-140 είναι κατασκευασμένο για να εκτελεί αξιόπιστα σε ένα ευρύ φάσμα περιβαλλοντικών συνθηκών.Αυτή η ευρωστία καθιστά κατάλληλη για χρήση σε υπαίθριες εφαρμογές, βιομηχανικές ρυθμίσεις και άλλα σενάρια όπου οι διακυμάνσεις της θερμοκρασίας προκαλούν ανησυχία.Μπορείτε να βασιστείτε στη συσκευή για να διατηρήσετε συνεπή απόδοση, ανεξάρτητα από τις θερμικές προκλήσεις που μπορεί να προκύψουν σε λειτουργικά περιβάλλοντα.

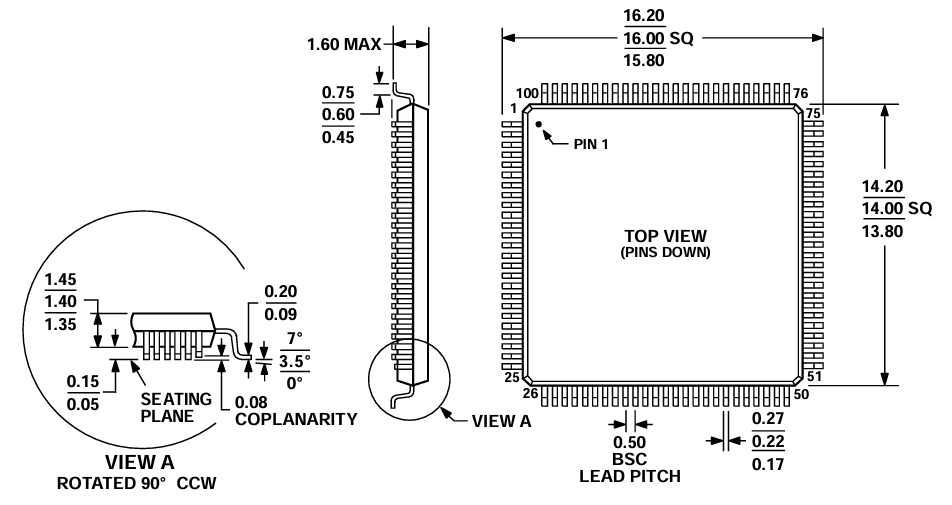

Adv7401kstz-140 Διαστάσεις συσκευασίας

Διαστάσεις συσκευασίας

Παράμετρος	Διάσταση (mm)
Μέγεθος σώματος (τυπικό)	14.00 × 14.00
Μέγεθος σώματος (min - max)	13.80 - 14.20
Σύνολο μολύβδου (min - max)	15.80 - 16.20
Ύψος πακέτου (μέγιστο)	1.6
Ύψος σώματος (min - max)	1.35 - 1.45
Πλάτος μολύβδου (min - max)	0,17 - 0,27
Μολύβι (βασική απόσταση)	0,5
Ύψος standoff μολύβδου	0,05 - 0,15
Εύρος γωνίας μολύβδου	0 ° - 7 °
Οδηγός Coplanarity (μέγιστο)	0,08

Περίγραμμα πακέτων

ADV7401KSTZ-140 Κατασκευαστής

Το ADV7401KSTZ-140 είναι ένας εκλεπτυσμένος ψηφιακός αποκωδικοποιητής βίντεο και ψηφιοποιητής γραφικών που κατασκευάζεται από Analog Devices Inc., ένας διάσημος ηγέτης στη βιομηχανία ημιαγωγών.Γνωστή για την καινοτομία και την αξιοπιστία τους, οι αναλογικές συσκευές ειδικεύονται στην ανάπτυξη και παραγωγή ενός ευρέος φάσματος ολοκληρωμένων κυκλωμάτων για εφαρμογές επεξεργασίας σήματος.Η εμπειρογνωμοσύνη της εταιρείας διασφαλίζει ότι το ADV7401KSTZ-140 είναι σε θέση να παραδώσει αποκωδικοποίηση βίντεο υψηλής απόδοσης, υποστηρίζοντας μια ποικιλία μορφών και προτύπων βίντεο για εφαρμογές πολυμέσων.

Σύναψη

Το ADV7401KSTZ-140 ξεχωρίζει ως μια ισχυρή και ευέλικτη λύση για τις απαιτητικές εργασίες επεξεργασίας σήματος βίντεο.Με την υποστήριξη πολλαπλών παγκόσμιων προτύπων βίντεο, ψηφιοποίησης RGB υψηλής ανάλυσης, προγραμματιζόμενων μορφών εξόδου και λειτουργίας σε περιοχές βιομηχανικής θερμοκρασίας, προσφέρει αξιοπιστία και απόδοση τόσο σε καταναλωτικά όσο και σε επαγγελματικά περιβάλλοντα.Είτε για την ενίσχυση των συστημάτων πολυμέσων, την απλούστευση της αρχιτεκτονικής σχεδιασμού ή τη διασφάλιση της συμβατότητας σε διάφορες μορφές, αυτός ο αποκωδικοποιητής/ψηφιοποιητής προσφέρει οφέλη.Το ADV7401KSTZ-140 παραμένει ένα ευπροσάρμοστο και έτοιμο για το μέλλον για ολοκληρωμένες εφαρμογές βίντεο.
