ADM5170AP Οδηγός οδηγού γραμμής: Χαρακτηριστικά, PINOUT, Εφαρμογές και RS-232/RS-423 Μετατροπή σήματος

Αυτός ο οδηγός αφορά το ADM5170AP, ένα ειδικό τσιπ που βοηθά στην αποστολή σημάτων σε συστήματα ψηφιακής επικοινωνίας.Επικεντρώνεται στο πώς αυτό το τσιπ παίρνει βασικά σήματα λογικής (όπως TTL ή CMOS) και τα μετατρέπει σε ισχυρότερα σήματα RS-232 ή RS-423 για καλύτερη μετάδοση.Εξηγεί επίσης πώς το ADM5170AP σάς επιτρέπει να επιλέξετε τη λειτουργία εξόδου, να ρυθμίσετε την ταχύτητα του σήματος και να την χρησιμοποιήσετε αποτελεσματικά.Υπογραμμίζει τον τρόπο με τον οποίο αυτό το τσιπ διευκολύνει τη σύνδεση και την αποστολή δεδομένων με σαφήνεια και αξιόπιστα σε μεγαλύτερες αποστάσεις.

Κατάλογος

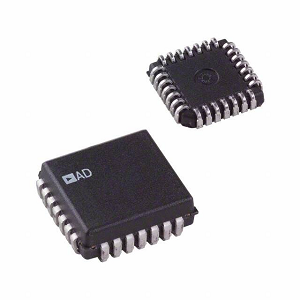

Επισκόπηση ADM5170AP

Ο ADM5170AP είναι ένα ευπροσάρμοστο οδηγό οκταδικής γραμμής προσαρμοσμένο για συστήματα ψηφιακής επικοινωνίας, χειρίζοντας τα ποσοστά δεδομένων έως και 116 kb/s.Είναι μοναδικά κατασκευασμένο για να δεχτεί εισόδους TTL ή CMOS, οι οποίες στη συνέχεια αναστρέφονται και μεταφράζονται σε επίπεδα σήματος RS-232E ή RS-423A.Αυτή η ευελιξία διέπεται από τη λειτουργία Select Inputs MS+ και MS-.Η ρύθμιση και των δύο στο GND αρχίζει τη λειτουργία RS-423, ενώ η σύνδεση MS+ με VDD και MS- σε VSS επιτρέπει τη λειτουργία RS-232.Ο ρυθμός παραβίασης εξόδου μπορεί να ρυθμιστεί λεπτώς από 10 V/μs σε 2,2 V/μs συνδέοντας μια εξωτερική αντίσταση μεταξύ του PIN και του GND προσαρμογής ρυθμού ρυθμού (SRA) και GND, φιλοξενώντας διάφορα μήκη και τύπους καλωδίων.Η συσκευή διαθέτει επίσης έξοδοι που μπορούν να απενεργοποιηθούν χρησιμοποιώντας τον ακροδέκτη EN (Ενεργοποίηση εισόδου), επιτρέποντας την κοινή χρήση μιας κοινής γραμμής εξόδου που ενισχύει την ευελιξία και την αποτελεσματικότητα του σχεδιασμού του συστήματος.Το ADM5170AP ενσωματώνει τεχνολογία χαμηλής ισχύος CMOS, προστασία βραχυκυκλώματος εξόδου και εισροές συμβατών TTL/CMOS, καθιστώντας την ιδανική επιλογή για μόντεμ υψηλής ταχύτητας, θύρες I/O υπολογιστών και εφαρμογές μετάφρασης λογικής.

Εάν σκέφτεστε να αναβαθμίσετε τα συστήματά σας ή να επεκτείνετε τη σειρά προϊόντων σας, το ADM5170AP είναι μια έξυπνη επιλογή.Επικοινωνήστε μαζί μας σήμερα για να τοποθετήσετε τη μαζική σας παραγγελία και να διασφαλίσετε ότι το απόθεμά σας πληροί τη ζήτηση με αυτό το στοιχείο υψηλής απόδοσης.

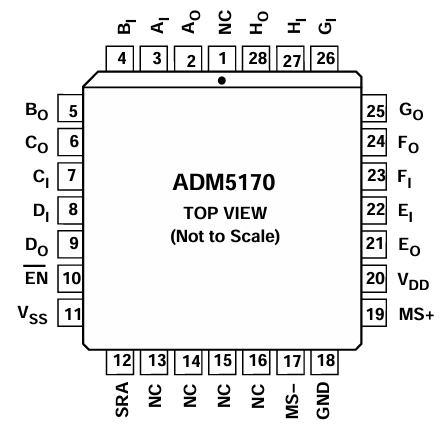

Adm5170ap PIN διαμόρφωση

Μνημονικός	Λειτουργία
VDD	Εισαγωγή τροφοδοσίας, +10 V ± 10%.
VSS	Εισαγωγή τροφοδοσίας, -10 V ± 10%.
ΑΕΔ	Πείρος γείωσης.Πρέπει να συνδεθεί με 0 V.
ΕΝΑεγώ ...Hεγώ	Ψηφιακή είσοδος στους οδηγούς Α έως Η.
ΕΝΑΟ ...HΟ	RS-232/RS-423 έξοδος από τους οδηγούς Α έως Η.
En	Ενεργοποίηση PIN.Όταν είναι υψηλές, όλες οι εξόδους είναι 3 μέλη.
MS+, MS-	Λειτουργία Επιλέξτε εισόδους.Χρησιμοποιείται για τον έλεγχο του επιπέδου εξόδου κούνια.Με το MS+ & MS-επιλέγονται τα επίπεδα εξόδου RS-423A.Με MS+ συνδεδεμένη με VDD και MS- συνδεδεμένη με V VSS, RS-232 Τα επίπεδα εξόδου αναπτύσσονται.
Καραμέλα	Ρύθμιση εισόδου ρυθμού ρυθμού.Μια εξωτερική αντίσταση (2 kΩ έως 10 kΩ) που συνδέονται μεταξύ αυτού του PIN και του GND χρησιμοποιείται για τον έλεγχο της εξόδου (10 V/μs έως 2,2 V/μs).

ADM5170AP CAD μοντέλα

Σύμβολο ADM5170AP

ADM5170AP αποτύπωμα

ADM5170AP 3D μοντέλο

Λειτουργίες ADM5170AP

• Οκτώ οδηγοί γραμμών μεμονωμένα: Το ADM5170AP περιλαμβάνει οκτώ ανεξάρτητους οδηγούς γραμμής σε ένα πακέτο, επιτρέποντας ταυτόχρονα πολλαπλά κανάλια μετάδοσης δεδομένων.Αυτή η λειτουργία είναι χρήσιμη για σύνθετα συστήματα ψηφιακής επικοινωνίας που απαιτούν πολλαπλές έξοδοι σήματος

• Συμμόρφωση με τα πρότυπα: Αυτή η συσκευή συμμορφώνεται με τα πρότυπα EIA RS-232E, RS-423A και CCITT V.10/X.26, εξασφαλίζοντας ότι μπορεί να λειτουργεί ομαλά μέσα σε μια σειρά πλαισίων ψηφιακής επικοινωνίας και είναι συμβατή με τα διεθνή πρωτόκολλα επικοινωνίας.

• Προγραμματιζόμενο ποσοστό συρρίκνωσης: Μπορείτε να ρυθμίσετε τον ρυθμό εξέλιξης εξόδου από 10 V/μs σε 2,2 V/μs συνδέοντας μια εξωτερική αντίσταση μεταξύ του πείρου ρυθμίσεως ρυθμού (SRA) και του εδάφους.Αυτή η προσαρμοστικότητα επιτρέπει την τελειοποίηση της ακεραιότητας σήματος σύμφωνα με τα χαρακτηριστικά του καλωδίου σύνδεσης, μειώνοντας τις αντανακλάσεις σήματος και τα σφάλματα μετάδοσης.

• Ευρύ φάσμα τάσης τροφοδοσίας : Το ADM5170AP λειτουργεί με τάση τροφοδοσίας από 9 V έως 15 V για VDD και από -9 V έως -15 V για VSS.Αυτό το ευρύ φάσμα φιλοξενεί διάφορα τροφοδοτικά, ενισχύοντας την ευελιξία της συσκευής σε διαφορετικές διαμορφώσεις συστήματος.

• Τεχνολογία χαμηλής ισχύος CMOS: Χτισμένο με τεχνολογία χαμηλής ισχύος CMOS, το ADM5170AP μειώνει την κατανάλωση ενέργειας σε 40 MW όταν απενεργοποιείται.Αυτό το χαρακτηριστικό είναι σημαντικό για την εξοικονόμηση ενέργειας σε συστήματα που απαιτούν μεγάλες ώρες λειτουργίας και βιωσιμότητα.

• Έξοδοι 3 καταστάσεων: Οι ακροδέκτες εξόδου του ADM5170AP μπορούν να απενεργοποιηθούν χρησιμοποιώντας τον ακροδέκτη EN (Ενεργοποίηση εισόδου).Αυτή η λειτουργικότητα επιτρέπει την ανταλλαγή κοινών γραμμών επικοινωνίας και εμποδίζει την παρεμβολή σήματος, καθιστώντας το ιδανικό για συστήματα όπου πολλαπλοί οδηγοί μοιράζονται μονοπάτια εξόδου.

• Συμβατές εισόδους TTL/CMOS: Ο οδηγός γραμμής δέχεται τόσο τα επίπεδα εισόδου TTL όσο και CMOS, προσφέροντας ευελιξία στη διασύνδεση με διάφορες λογικές οικογένειες.Αυτή η λειτουργία απλοποιεί τη διαδικασία σχεδιασμού εξαλείφοντας την ανάγκη για πρόσθετο υλικό μετατόπισης επιπέδου.

• Προστασία βραχυκυκλώματος εξόδου: Περιλαμβάνει ενσωματωμένη προστασία από τα σορτς εξόδου, τα οποία ενισχύουν την αξιοπιστία και την ανθεκτικότητα της συσκευής εμποδίζοντας ζημιές λόγω τυχαίων βραχυκυκλώματος κατά τη διάρκεια της λειτουργίας.

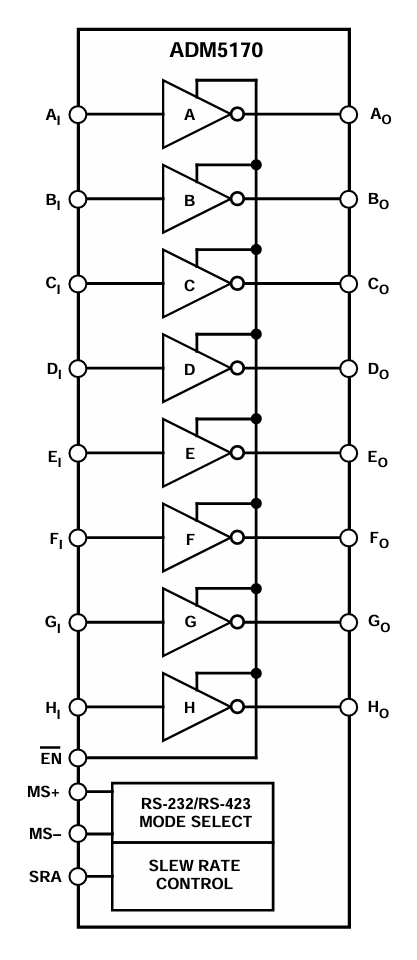

ADM5170AP BLOCK DIAGRAM

Ο διάγραμμα μπλοκ του ADM5170AP απεικονίζει τη λειτουργία του ως οδήγησης οκταδικής γραμμής, χειρίζοντας οκτώ κανάλια σήματος εισόδου-εξόδου με την ένδειξη ενός έως H. Κάθε είσοδος σήματος (AI έως HI) περνάει μέσω ενός ειδικού οδηγού αναστροφής γραμμής, ο οποίος μετατρέπει TTL/CMOS Σήματα εισόδου σε κατάλληλα επίπεδα εξόδου οδηγού γραμμής (AO έως HO).Αυτές οι εξόδους μπορούν να λειτουργούν με πρότυπα RS-232 ή RS-423, ανάλογα με τον τρόπο που επιλέγονται μέσω των πείρων MS+ και MS-.Ο Επιλογή λειτουργίας μπλοκ στο κάτω μέρος των διακόπτη διαγράμματος μεταξύ των επιπέδων σηματοδότησης RS-232 και RS-423.

Επιπλέον, το διάγραμμα δείχνει ένα Έλεγχος επιτοκίου PIN (SRA), το οποίο επιτρέπει τη ρύθμιση του ρυθμού μετάβασης των σημάτων εξόδου.Αυτό βοηθά στη διαχείριση της ακεραιότητας του σήματος και της ηλεκτρομαγνητικής παρεμβολής (EMI), ιδιαίτερα σε μεγαλύτερες γραμμές μεταφοράς.Ο En Το PIN είναι ένας έλεγχος ενεργοποίησης που ενεργοποιεί ή απενεργοποιεί όλους τους οδηγούς ταυτόχρονα.Συνολικά, το ADM5170AP είναι ένα ευέλικτο οδηγό γραμμής IC που χρησιμοποιείται σε συστήματα ψηφιακής επικοινωνίας, σχεδιασμένο για να υποστηρίζει πολλαπλά πρότυπα και να εξασφαλίζει αξιόπιστη μετάδοση σήματος σε σειριακούς συνδέσμους δεδομένων.

Προδιαγραφές ADM5170AP

Τύπος	Παράμετρος
Κατασκευαστής	Analog Devices Inc.
Συσκευασία	Σωλήνας
Κατάσταση μέρους	Απηρχαιωμένος
Τύπος	Οδηγός
Πρωτόκολλο	RS232, RS423
Αριθμός οδηγών/δέκων	8/0
Ρυθμός δεδομένων	116kbps
Τάση - προμήθεια	9V ~ 15V
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	28-LCC (J-Lead)
Πακέτο συσκευών προμηθευτή	28-PLCC (11.51x11.51)
Αριθμός προϊόντος βάσης	Adm5170

Προγραμματισμός λειτουργίας εξόδου ADM5170AP

Το τσιπ ADM5170AP έχει δύο τρόπους εξόδου που το αφήνουν να λειτουργήσει με διαφορετικά πρότυπα τάσης για την αποστολή σημάτων.Αυτές οι λειτουργίες είναι:

1. Λειτουργία χαμηλής εξόδου: Αυτή η λειτουργία ακολουθεί το πρότυπο RS-423A, το οποίο χρησιμοποιείται για απλές επικοινωνίες από σημείο σε σημείο.Για να χρησιμοποιήσετε αυτήν τη λειτουργία, συνδέστε τους ακροδέκτες επιλογής λειτουργίας, με την ένδειξη MS+ και MS-, απευθείας στο έδαφος (GND).Αυτή η ρύθμιση διατηρεί τα επίπεδα τάσης χαμηλότερα και πιο ελεγχόμενα, κάτι που είναι καλό για την αποφυγή παρεμβολών όταν οι γραμμές είναι κοντά μαζί.

2. Λειτουργία υψηλής εξόδου: Αυτή η λειτουργία ταιριάζει με το πρότυπο RS-232 και είναι κατάλληλος για σενάρια όπου τα καλώδια είναι μεγάλα ή το σήμα πρέπει να ταξιδεύει μακριά, καθώς επιτρέπει ισχυρότερα και υψηλότερα σήματα τάσης.Για να ενεργοποιήσετε αυτή τη λειτουργία, συνδέστε το MS+ με τη θετική παροχή ρεύματος (VDD) και MS- με την αρνητική τροφοδοσία (VSS).Αυτό καθιστά την έξοδο ισχυρότερη, εξασφαλίζοντας ότι το σήμα παραμένει σαφές σε μεγαλύτερες αποστάσεις.

Εισροές				Εξόδους
MS+	MS-	En	Δεδομένα
ΑΕΔ	ΑΕΔ	0	0	5 V έως 6 V (RS-423)
ΑΕΔ	ΑΕΔ	0	1	-5 V έως -6 V (RS-423)
VDD	VSS	0	0	(VDD-3 V) (RS-232) ¹
VDD	VSS	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Υψηλή z

Εφαρμογές ADM5170AP

Συστήματα επικοινωνίας υψηλής ταχύτητας

Το ADM5170AP είναι ιδανικό για συστήματα επικοινωνίας υψηλής ταχύτητας λόγω της ικανότητάς του να χειρίζεται τα ποσοστά δεδομένων μέχρι 116 kb/s.Αυτό το καθιστά ιδανικό για εφαρμογές που απαιτούν ταχεία και αξιόπιστη μετάδοση δεδομένων μέσω δικτύων.

Θύρες και περιφερειακά υπολογιστών

Αυτός ο οδηγός γραμμής χρησιμοποιείται εκτενώς στις θύρες εισόδου/εξόδου του υπολογιστή διασύνδεσης και των περιφερειακών.Η συμβατότητά του με τα επίπεδα TTL/CMOS και τα πρότυπα RS-232E/RS-423A εξασφαλίζει ότι μπορεί να ενσωματωθεί απρόσκοπτα με ένα ευρύ φάσμα υλικού υπολογιστή, ενισχύοντας τη συνδεσιμότητα και τη ροή δεδομένων μεταξύ των συσκευών.

Μόντεμ υψηλής ταχύτητας

Δεδομένου του υψηλού χειρισμού των ρυθμών δεδομένων και του ρυθμιζόμενου ρυθμού SLW, το ADM5170AP είναι μια εξαιρετική επιλογή για εφαρμογές μόντεμ υψηλής ταχύτητας.Βοηθά στη διαμόρφωση και αποδιαμόρφωση των σημάτων δεδομένων αποτελεσματικά, εξασφαλίζοντας σαφή και συνεπή συνδεσιμότητα στο διαδίκτυο.

Εκτυπωτές

Στους εκτυπωτές, το ADM5170AP βοηθά στην αξιόπιστη μετάδοση δεδομένων μεταξύ του υπολογιστή και του εκτυπωτή.Η ικανότητά του να μεταδίδει δεδομένα αποτελεσματικά σε μεγαλύτερες αποστάσεις χωρίς απώλεια εξασφαλίζει υψηλής ποιότητας λειτουργίες γρήγορης εκτύπωσης.

Μετάφραση επιπέδου λογικής

Η συσκευή παίζει επίσης ρόλο στη μετάφραση του επιπέδου λογικής, μετατρέποντας τα επίπεδα εισόδου TTL ή CMOS σε επίπεδα εξόδου RS-232E ή RS-423A.Αυτή η λειτουργία είναι καλή σε συστήματα όπου οι συσκευές λειτουργούν σε διαφορετικά επίπεδα λογικής, εξασφαλίζοντας τη συμβατότητα και την αποτελεσματική επικοινωνία σε διάφορα ηλεκτρονικά εξαρτήματα.

ADM5170AP παρόμοια μέρη

• Adm560jrsz

• Adm5170jp-reel

• Adm560jrs

ADM5170AP Πλεονεκτήματα

Υποστήριξη διπλού πρωτοκόλλου με λειτουργία λειτουργίας

Το ADM5170AP επιτρέπει την επιλογή μεταξύ των προτύπων εξόδου RS-232E και RS-423A χρησιμοποιώντας τις εισόδους επιλογής (MS+ και MS-).Αυτή η διπλή συμβατότητα προσφέρει ευελιξία στο σχεδιασμό εφαρμογών, φιλοξενώντας διάφορες απαιτήσεις επικοινωνίας χωρίς την ανάγκη πρόσθετων στοιχείων.

Οκτώ ανεξάρτητοι οδηγοί

Ενσωματώνοντας οκτώ οδηγούς γραμμής μεμονωμένα σε ένα πακέτο, το ADM5170AP ελαχιστοποιεί την ανάγκη για πολλαπλές μάρκες, εξοικονομώντας χώρο και μειώνοντας την πολυπλοκότητα στο σχεδιασμό του συστήματος.Αυτή η ενσωμάτωση είναι επωφελής σε περιβάλλοντα με περιορισμένη ακίνητη περιουσία PCB.

Ευρύ φάσμα τάσης τροφοδοσίας

Η ικανότητα της συσκευής να λειτουργεί σε ένα ευρύ φάσμα τάσης τροφοδοσίας (9 V έως 15 V για VDD και -9 V έως -15 V για VSS) καθιστά προσαρμόσιμη σε διάφορα περιβάλλοντα ενέργειας, ενισχύοντας τη χρησιμότητά του σε διαφορετικά λειτουργικά περιβάλλοντα.

Χαμηλή κατανάλωση ενέργειας

Διαθέτοντας τεχνολογία χαμηλής ισχύος CMOS, το ADM5170AP καταναλώνει λιγότερη ισχύ, ειδικά όταν είναι απενεργοποιημένη (μόνο 40 MW).Αυτή η ενεργειακή απόδοση το καθιστά κατάλληλο για εφαρμογές όπου απαιτείται διατήρηση ενέργειας, όπως συσκευές που λειτουργούν με μπαταρίες.

Συμβατές εισόδους TTL/CMOS

Η συμβατότητά του με τα τυπικά επίπεδα λογικής TTL και CMOS εξασφαλίζει ότι το ADM5170AP μπορεί να διασυνδέεται άψογα με ένα ευρύ φάσμα ψηφιακών συστημάτων, εξαλείφοντας την ανάγκη για υλικό μετατόπισης επιπέδου και απλούστευση του σχεδιασμού του συστήματος.

Προστασία βραχυκυκλώματος εξόδου

Με ενσωματωμένη προστασία από τα σορτς εξόδου, το ADM5170AP παρέχει βελτιωμένη ανθεκτικότητα και αξιοπιστία, προστατεύοντας τη συσκευή και το σύστημα από ζημιές που προκαλούνται από τυχαία βραχυκυκλώματα κατά τη διάρκεια της λειτουργίας.

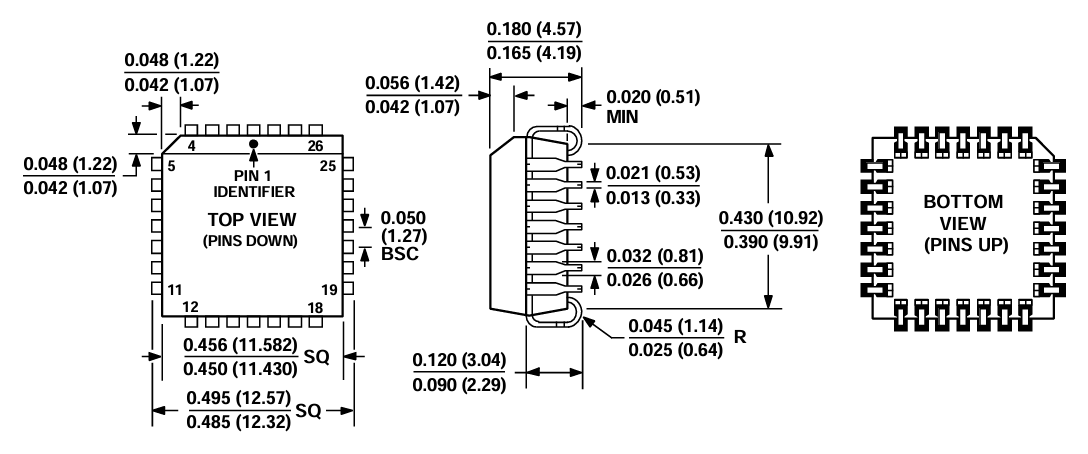

Διαστάσεις συσκευασίας ADM5170AP

Διαστάσεις συσκευασίας

Παράμετρος	Διάσταση (mm)
Πλάτος σώματος (min - max)	12.32 - 12.57
Μήκος σώματος (min - max)	11.43 - 11.58
Ύψος σώματος (min - max)	9.91 - 10.92
Μολύβδου (min - max)	4.19 - 4.57
Βήμα μολύβδου (τυπικό)	1.27
Πάχος μολύβδου (min - max)	0,33 - 0,53
Πλάτος μολύβδου (min - max)	0,64 - 1,14
Ύψος standoff (min)	0,51
Πλάτος ώμου μολύβδου (min - max)	1.07 - 1.42
Ακτίνα γωνίας (r) (min - max)	0,64 - 1,14

Περίγραμμα πακέτων

ADM5170AP Κατασκευαστής

Το ADM5170AP κατασκευάζεται από Analog Devices Inc. (ADI), ένας παγκοσμίως αναγνωρισμένος ηγέτης στο σχεδιασμό και την παραγωγή αναλογικών κυκλωμάτων υψηλής απόδοσης, μεικτών σήματος και ψηφιακής επεξεργασίας σήματος (DSP).Ιδρύθηκε το 1965 και εδρεύει στο Wilmington της Μασαχουσέτης, η ADI είναι γνωστή για την παράδοση λύσεων ημιαγωγών αιχμής που εξυπηρετούν εφαρμογές σε βιομηχανίες όπως οι επικοινωνίες, ο βιομηχανικός αυτοματισμός, τα συστήματα αυτοκινήτων και τα ηλεκτρονικά καταναλωτικά.Η φήμη της ADI για την αξιοπιστία και την καινοτομία αντικατοπτρίζεται σε εξαρτήματα όπως το ADM5170AP, το οποίο παρουσιάζει την εστίαση της εταιρείας στην ακεραιότητα του σήματος, τη χαμηλή κατανάλωση ενέργειας και την ευελιξία του συστήματος.Οι αναλογικές συσκευές εξασφαλίζουν ότι κάθε προϊόν, συμπεριλαμβανομένου του ADM5170AP, πληροί αυστηρά πρότυπα ποιότητας και απόδοσης για σύγχρονα ηλεκτρονικά συστήματα.

Σύναψη

Το ADM5170AP προσφέρει μια καλά στρογγυλεμένη λύση για εφαρμογές ψηφιακής επικοινωνίας που απαιτούν ισχυρή μετατροπή σήματος και ευελιξία πρωτοκόλλου.Με την υποστήριξη για τα πρότυπα RS-232E και RS-423A, οκτώ ανεξάρτητα κανάλια οδηγού και χαρακτηριστικά όπως ο προγραμματιζόμενος ρυθμός SLW και η έξοδος ενεργοποιούν τον έλεγχο, απλοποιεί την ενσωμάτωση του σχεδιασμού σε ένα ευρύ φάσμα συστημάτων.Η συμβατότητά του με τις εισόδους TTL/CMOS, τη λειτουργία χαμηλής ισχύος και την ενσωματωμένη προστασία βραχυκυκλώματος ενισχύει περαιτέρω τη χρησιμότητά της σε περιβάλλοντα ευαίσθητα σε ισχύ και διαστημικά.Υποστηριζόμενη από τη φήμη των αναλογικών συσκευών για την ποιότητα και την καινοτομία, το ADM5170AP είναι μια σταθερή επιλογή για όσους αναζητούν αξιόπιστες επιδόσεις σε εφαρμογές σειριακής επικοινωνίας.
