Οδηγός ενισχυτή AD8130AR: Χαρακτηριστικά, pinout, εφαρμογές και φύλλο δεδομένων

Αυτός ο οδηγός αφορά το AD8130AR, έναν ενισχυτή υψηλής ταχύτητας.Έχει σχεδιαστεί για να λαμβάνει σήματα από καλώδια στριμμένα ζεύγη (το είδος που χρησιμοποιείται συχνά στα δίκτυα) και να τα μετατρέψει σε καθαρά σήματα μεμονωμένα που μπορούν να χρησιμοποιήσουν άλλα μέρη ενός συστήματος.Σε αυτό το άρθρο, θα μάθετε τι κάνει το AD8130AR, πώς λειτουργεί μέσα, όπου μπορείτε να το χρησιμοποιήσετε και ποιες εκδόσεις είναι διαθέσιμες για διαφορετικές ανάγκες.

Κατάλογος

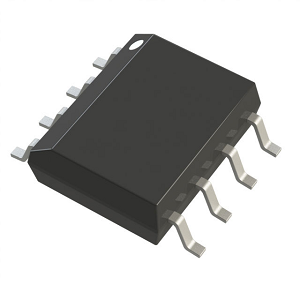

Επισκόπηση AD8130AR

Ο AD8130AR είναι ένας ενισχυτής διαφορικού δέκτη υψηλής ταχύτητας που έχει σχεδιαστεί για μετάδοση σήματος ακριβείας σε καλώδια στριμμένα ζεύγη.Στο πλαίσιο της οικογένειας AD8129/AD8130, υπερέχει στη μετατροπή των διαφορικών σημάτων σε εξόδους μεμονωμένα με εξαιρετική πιστότητα σήματος.Με ένα εύρος ζώνης-3 dB των 270 MHz και ένα εξαιρετικό ρυθμό SLW 1090 V/μs, είναι ιδανικό για τη μετάδοση δεδομένων αναλογικού ή ψηφιακού βίντεο και υψηλής ταχύτητας.Το AD8130AR παρέχει εξαιρετική απόρριψη κοινής λειτουργίας που μετράται σε 94 dB σε χαμηλές συχνότητες και 70 dB στα 10 MHz, επιτρέποντάς του να λειτουργεί αποτελεσματικά ακόμη και σε χαμηλού κόστους, μη διαστρεβλωμένη καλωδίωση.Υποστηρίζει ένα ευρύ φάσμα τροφοδοσίας, από ένα μόνο +4,5 V έως διπλή ± 12,6 V σιδηροτροχιές, επιτρέποντας τη χρήση σε διάφορες τάσεις συστήματος χωρίς την ανάγκη μετασχηματιστών απομόνωσης.Το AD8130 είναι σταθερό και κατάλληλο για τις εφαρμογές υψηλού εύρους ζώνης, χαμηλού κέρδους.

Αν ψάχνετε για αξιόπιστους ενισχυτές δέκτη υψηλής απόδοσης, το AD8130AR είναι μια εξαιρετική επιλογή.Τοποθετήστε μαζί μας τη μαζική σας παραγγελία για να διατηρήσετε τα συστήματα υψηλής ταχύτητας να λειτουργούν ομαλά με συνεπή, χειρισμό σήματος χαμηλού θορύβου.

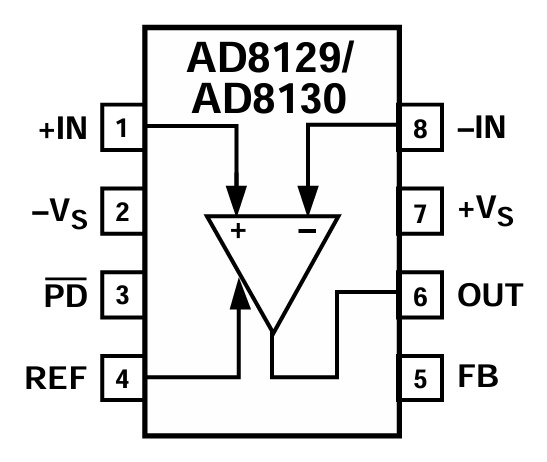

Διαμόρφωση PIN AD8130AR

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
1	+Σε	Εισροή μη μετατροπής (θετική διαφορική είσοδος)
2	-Vs	Τάση αρνητικής τροφοδοσίας
3	PD̅	Έλεγχος ισχύος (ενεργό χαμηλό)
4	Ref	Εισαγωγή τάσης αναφοράς (ρυθμίζει την κοινή λειτουργία εξόδου)
5	FB	PIN ανατροφοδότησης (για τη ρύθμιση κέρδους ή σταθερότητας)
6	ΕΞΩ	Έξοδος του ενισχυτή
7	+VS	Θετική τάση τροφοδοσίας
8	-ΣΕ	Αναστροφή εισόδου (αρνητική διαφορική είσοδος)

Μοντέλα CAD AD8130AR

Σύμβολο AD8130AR

Αποτύπωμα AD8130AR

AD8130AR 3D μοντέλο

Χαρακτηριστικά AD8130AR

Υψηλό εύρος ζώνης: Το AD8130AR υποστηρίζει ένα εύρος ζώνης -3 dB 270 MHz σε κέρδος ενότητας, επιτρέποντάς του να χειρίζεται ταχέως αναλογικά και ψηφιακά σήματα με ελάχιστη απώλεια ή καθυστέρηση.Αυτό το καθιστά κατάλληλο για εφαρμογές υψηλής συχνότητας, όπως μετάδοση βίντεο και συνδέσμους δεδομένων υψηλής ταχύτητας.

Ταχύτατα επιτόκιο: Με πολύ υψηλό ρυθμό έλξης 1090 βολτ ανά μικροδευτερόλεπτο, ο ενισχυτής μπορεί να ανταποκριθεί γρήγορα στις ταχείες αλλαγές στο σήμα εισόδου, εξασφαλίζοντας αιχμηρές μεταβάσεις σήματος και μείωση της παραμόρφωσης σε κυματομορφές ταχείας μεταβολής.

Εξαιρετική αναλογία απόρριψης κοινής λειτουργίας (CMRR): Το AD8130AR επιτυγχάνει 94 dB CMRR από DC έως 100 kHz, 80 dB στα 2 MHz και 70 dB στα 10 MHz.Αυτό του επιτρέπει να απορρίψει ανεπιθύμητο θόρυβο ή παρεμβολές που εμφανίζεται εξίσου και στις δύο εισόδους, ακόμη και σε υψηλές συχνότητες για χρήση με μη καλωδιακά καλώδια στριμωγμένου ζεύγους.

Υψηλή αντίσταση εισόδου: Η υψηλή σύνθετη αντίσταση εισόδου εξασφαλίζει ελάχιστη φόρτωση στην πηγή σήματος, διατηρώντας την ακεραιότητα του σήματος και διευκολύνοντας τη διασύνδεση με άλλα κυκλώματα.

Ευρύ φάσμα τάσης κοινής λειτουργίας εισόδου: Το ευρύ φάσμα κοινής λειτουργίας σημαίνει ότι ο ενισχυτής μπορεί να δεχτεί τάσεις εισόδου που ταλαντεύονται πολύ πάνω ή κάτω από το έδαφος χωρίς παραμόρφωση, ακόμη και χωρίς τη χρήση μετασχηματιστών.

Χαμηλός θόρυβος εισόδου: Το AD8130AR διατηρεί ένα χαμηλό δάπεδο θορύβου, καθιστώντας το κατάλληλο για εφαρμογές ακριβείας, όπως όργανα και ιατρικές συσκευές.

Χαμηλή παραμόρφωση: Ο ενισχυτής προσφέρει πολύ χαμηλή συνολική αρμονική παραμόρφωση, μετρούμενη σε -79 dBC για σήμα 1 V P-P στα 5 MHz.Αυτό εξασφαλίζει την ακριβή αναπαραγωγή σήματος σε εφαρμογές όπως μετάδοση βίντεο ή RF Baseband.

Ευρύ φάσμα τροφοδοσίας : Μπορεί να λειτουργήσει από μία μόνο τροφοδοσία που ξεκινά από +4,5 V ή από διπλά προμήθειες έως ± 12,6 V, προσφέροντας συμβατότητα με ένα ευρύ φάσμα τάσεων συστήματος και βελτιώνοντας την προσαρμοστικότητα του σχεδιασμού.

Λειτουργία εξουσίας: Ο ενσωματωμένος ακροδέκτης τροφοδοσίας επιτρέπει την απενεργοποίηση της συσκευής όταν δεν χρειάζεται, διατηρώντας την ισχύ σε εφαρμογές που λειτουργούν με μπαταρία ή ευαίσθητες στην ενέργεια.

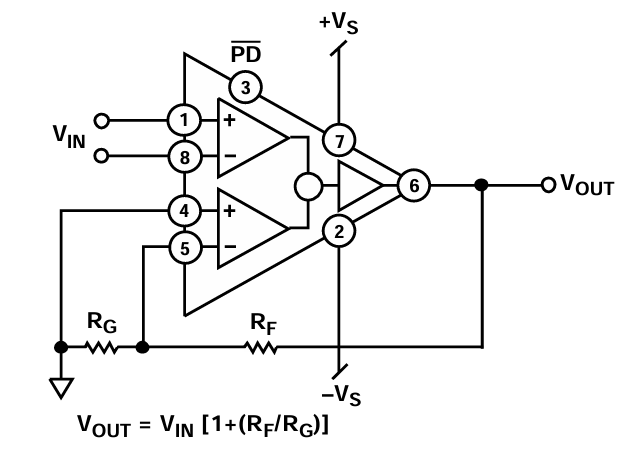

Διάγραμμα μπλοκ AD8130

Το μπλοκ διάγραμμα απεικονίζει την εσωτερική δομή του AD8130 και την παραλλαγή του AD8130AR, οι οποίες λειτουργούν ως ενισχυτής διαφορικού δέκτη.Στον πυρήνα της συσκευής υπάρχουν δύο εσωτερικοί διαφορικοί ενισχυτές διατεταγμένοι για να επεξεργαστούν ένα σήμα εισόδου ενός άκρου (V_IN) και να παράγουν μια διαφορική έξοδο.Το σήμα εισέρχεται στον ακροδέκτη 1 (εισροή μη μετατροπής) και ρέει μέσω δύο ενισχυμένων ενισχυτών που διατηρούν εξαιρετική απόρριψη κοινής λειτουργίας και πιστότητα σήματος.Ο ακροδέκτης 5 είναι γειωμένος μέσω της αντίστασης RG, ενώ η αντίσταση ανάδρασης RF συνδέει την έξοδο πίσω στην διαδρομή αναστροφής, ρυθμίζοντας το κέρδος σύμφωνα με τον τύπο:

Αυτή η ρύθμιση ανατροφοδότησης εξασφαλίζει σταθερότητα και ακριβή έλεγχο κέρδους.Η ισχύς παρέχεται στη συσκευή μέσω ακίδων 2 και 7, οι οποίες συνδέονται με τις αρνητικές και θετικές ράγες τροφοδοσίας αντίστοιχα (-Vs και +Vs).Ο ακροδέκτης 6 εξάγει το τελικό ενισχυμένο σήμα και ο ακροδέκτης 3 (PD) επιτρέπει τον έλεγχο ισχύος για την εξοικονόμηση ενέργειας όταν η συσκευή δεν χρησιμοποιείται.Η εσωτερική διαφορική αρχιτεκτονική ελαχιστοποιεί την παραμόρφωση και την εξωτερική παρεμβολή, καθιστώντας τη σειρά AD8130 κατάλληλη για απαιτητικές εφαρμογές υψηλής ταχύτητας, όπως η κατανομή του σήματος βίντεο ακριβείας σε γραμμές στριμμένα ζεύγη.

Προδιαγραφές AD8130AR

Τύπος	Παράμετρος
Κατασκευαστής	Analog Devices Inc.
Συσκευασία	Σωλήνας
Κατάσταση μέρους	Απηρχαιωμένος
Τύπος ενισχυτή	Διαφορικός
Αριθμός κυκλωμάτων	1
Επιτόκιο	1100 V/μs
-3DB εύρος ζώνης	290 MHz
Τρέχουσα - προκατάληψη εισόδου	500 NA
Τάση - μετατόπιση εισόδου	400 μV
Τρέχουσα - προμήθεια	13 Ma
Τρέχουσα - έξοδος / κανάλι	40 μ.Μ.
Τάση - Έννοια προμήθειας (λεπτά)	4,5 V
Τάση - Έννοια προμήθειας (μέγιστο)	25.2 V
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	8-SOIC (0,154 ", πλάτος 3,90 mm)
Πακέτο συσκευών προμηθευτή	8-SOIC
Αριθμός προϊόντος βάσης	AD8130

Εφαρμογές AD8130AR

Δέκτες διαφορικής γραμμής υψηλής ταχύτητας

Το AD8130AR είναι σχεδιασμένο για να λαμβάνει διαφορικά σήματα υψηλής συχνότητας που μεταδίδονται σε καλώδια στριμμένα ζεύγη.Η εξαιρετική απόρριψη κοινής λειτουργίας και το ευρύ εύρος ζώνης εξασφαλίζουν ότι το σήμα παραμένει καθαρό και ακριβές ακόμη και όταν υπάρχει εξωτερικός ηλεκτρικός θόρυβος.Αυτό το καθιστά ιδανικό για χρήση σε βιομηχανικούς αυτοματισμούς, συνδέσεις επικοινωνίας ή περιβάλλοντα όπου η EMI και η Crosstalk είναι ανησυχίες.

Μετατροπή διαφορικού σε μονοπάτι

Σε πολλά συστήματα, τα σήματα μεταδίδονται σε διαφορική μορφή για ανοσία θορύβου, αλλά πρέπει να μετατραπούν σε σήματα ενός τύπου για περαιτέρω επεξεργασία.Το AD8130AR χειρίζεται αυτή τη μετατροπή με ελάχιστη στρέβλωση και υποστήριξη ευρείας τάσης, επιτρέποντας την καθαρή και αποτελεσματική διασύνδεση μεταξύ διαφορικών εξόδων και μονών ADCs, DSP ή αναλογικών συστημάτων.

Ενισχυτές οργάνων υψηλής ταχύτητας

Χάρη στην υψηλή σύνθετη αντίσταση εισόδου, χαμηλό θόρυβο και εξαιρετική γραμμικότητα, το AD8130AR είναι κατάλληλο για εφαρμογές οργάνων.Επιτρέπει ακριβείς διαφορικές μετρήσεις και ενίσχυση χωρίς να προσθέτει θόρυβο του συστήματος, καθιστώντας το πολύτιμο σε διεπαφές επιστημονικών, ιατρικών ή βιομηχανικών αισθητήρων.

Εφαρμογές μετατόπισης επιπέδου

Το AD8130AR φιλοξενεί ένα ευρύ φάσμα τάσης κοινής λειτουργίας εισόδου, επιτρέποντάς του να μετατοπίζει τα επίπεδα τάσης μεταξύ συστημάτων με διαφορετικά δυναμικά εδάφους.Αυτό είναι χρήσιμο σε συστήματα που καλύπτουν μεγάλες αποστάσεις ή συνδέουν διαφορετικούς τομείς ισχύος χωρίς να απαιτούν μετασχηματιστές απομόνωσης ή πρόσθετο υλικό.

Αναλογική και ψηφιακή μετάδοση σήματος βίντεο

Με το ευρύ εύρος ζώνης και τη χαμηλή παραμόρφωση, το AD8130AR είναι ιδανικό για τη μετάδοση αναλογικών ή ψηφιακών σημάτων βίντεο σε καλώδια στριμμένα ζεύγη.Διατηρεί την σαφήνεια της εικόνας και την ακεραιότητα του χρονοδιαγράμματος, καθιστώντας την κατάλληλη για συστήματα παρακολούθησης βίντεο, εξοπλισμό εκπομπής ή ρυθμίσεις μηχανής όρασης που απαιτούν μετάδοση μεγάλων αποστάσεων.

Συστήματα μετάδοσης δεδομένων υψηλής ταχύτητας

Στα συστήματα επικοινωνίας δεδομένων, η υποβάθμιση σήματος σε απόσταση αποτελεί μείζονα μέλη.Το AD8130AR μετριάζει αυτό διατηρώντας υψηλή πιστότητα σήματος ακόμη και σε εκτεταμένα μήκη καλωδίων, εξασφαλίζοντας ότι τα γρήγορα ψηφιακά σήματα φθάνουν άθικτα.Είναι μια εξαιρετική επιλογή για συστήματα όπως το Ethernet πάνω από το Twisted Pair, τις μονάδες απόκτησης δεδομένων ή τα backplanes ψηφιακού ελέγχου.

AD8130AR παρόμοια μέρη

• AD8130ARZ-REEL

Το AD8130ARZ-REEL είναι λειτουργικά πανομοιότυπο με το AD8130AR, με το ίδιο εύρος ζώνης 270 MHz, 1090 V/μs ποσοστό SLW και υψηλό CMRR.Η βασική διαφορά έγκειται στη μορφή συσκευασίας της, αυτή η έκδοση έρχεται σε ένα κύλινδρο συμβατό με ROHS κατάλληλο για την αυτοματοποιημένη συναρμολόγηση SMT (επιφανειακή τεχνολογία).Είναι ιδανικό για περιβάλλοντα παραγωγής μεγάλου όγκου που αναζητούν περιβαλλοντική συμμόρφωση και αποτελεσματικές διαδικασίες παραγωγής.

• AD8130ARMZ-REEL

Αυτή η παραλλαγή, AD8130ARMZ-REEL, μοιράζεται όλα τα βασικά ηλεκτρικά χαρακτηριστικά του AD8130AR, αλλά έρχεται σε ένα μίνι μικρό πακέτο περιγράμματος (MSOP-8) και όχι στο πρότυπο SOIC.Η μορφή MSOP προσφέρει ένα μικρότερο αποτύπωμα, καθιστώντας το ιδανικό για συμπαγή ή διαστημικά σχέδια PCB χωρίς να διακυβεύεται η απόδοση.Είναι μια κορυφαία επιλογή για φορητά ή πυκνά ενσωματωμένα συστήματα.

• AD8130ARMZ-REEL7

Το AD8130ARMZ-REEL7 είναι η ίδια συσκευή με την έκδοση ARMZ-REEL, αλλά παρέχεται σε μορφή ταινίας και στρώματος 7 ιντσών βελτιστοποιημένη για συγκεκριμένα συστήματα pick-and-place.Διατηρεί τα ίδια χαρακτηριστικά υψηλής ταχύτητας, χαμηλής απόστασης, προσφέροντας ευκολία για γραμμές συναρμολόγησης που απαιτούν αυστηρότερες ανοχές τροχού ή μικρότερες διαδρομές παρτίδας.

Πλεονεκτήματα AD8130AR

Αρχιτεκτονική ενεργού ανατροφοδότησης

Σε αντίθεση με τους παραδοσιακούς op-amps, το AD8130AR χρησιμοποιεί ένα ενεργό σχέδιο ανάδρασης που χωρίζει τις διαδρομές εισόδου και ανάδρασης.Αυτό μειώνει την αλληλεπίδραση μεταξύ σήματος και ανάδρασης, βελτιώνοντας τη σταθερότητα και ελαχιστοποιώντας την παραμόρφωση.Ενισχύει επίσης την ικανότητα της συσκευής να απορρίψει τον θόρυβο της κοινής λειτουργίας, καθιστώντας την πιο κατάλληλη για την επεξεργασία διαφορικού σήματος σε μεγάλες αποστάσεις.

Υψηλό εύρος ζώνης και επιτόκιο

Ο ενισχυτής προσφέρει ένα εύρος ζώνης 270 MHz και ένα ρυθμό Lightning-Fast SLW 1090 V/μs.Αυτά τα χαρακτηριστικά του επιτρέπουν να χειρίζεται ταχέως άκρα και περιεχόμενο υψηλής συχνότητας με ελάχιστη απώλεια καθυστέρησης ή σήματος, καθιστώντας το ιδανικό για εφαρμογές όπως η μετάδοση βίντεο, η βασική ζώνη RF ή τα συστήματα ψηφιακής επικοινωνίας.

Χαμηλή παραμόρφωση και θόρυβος

Με επίπεδο θορύβου εισόδου μόλις 12,5 NV/√Hz και αρμονική παραμόρφωση τόσο χαμηλή όσο -79 DBC στα 5 MHz, το AD8130AR εξασφαλίζει καθαρή ενίσχυση σήματος υψηλής πτήσης.Αυτό το καθιστά ιδανικό για την απόκτηση ευαίσθητων οργάνων και ακριβείας.

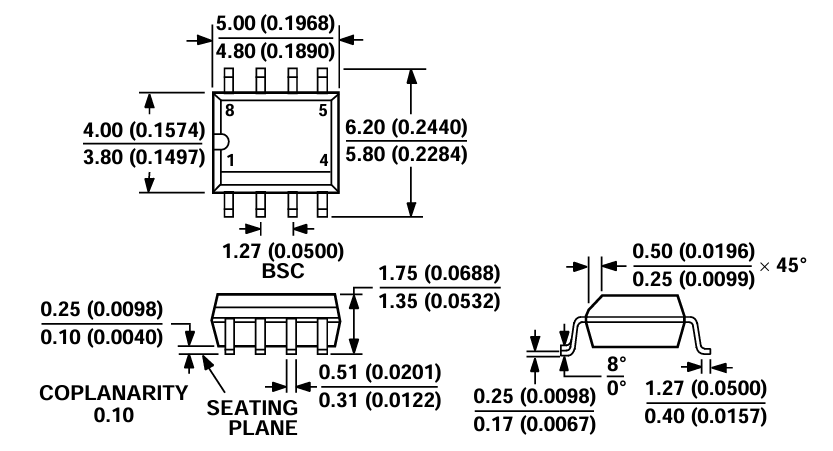

Διαστάσεις συσκευασίας AD8130AR

Διαστάσεις συσκευασίας

Παράμετρος	Διάσταση (mm)
Πλάτος σώματος	3.80 - 4.00
Μήκος σώματος	4.80 - 5.00
Συνολικό πλάτος (με οδηγούς)	5.80 - 6.20
Ύψος σώματος	1.35 - 1.75
Μολύβδου (απόσταση PIN)	1.27 (BSC)
Πλάτος μολύβδου	0,25 - 0,50
Πάχος μολύβδου	0,17 - 0,25
Μήκος μολύβδου (από το πακέτο)	0,40 - 1,27
Ύψος αποτυχίας	0,10 - 0,25
Μαξιλάρι	0,10 (μέγιστο)
Γωνιά κάμψης μολύβδου	0 ° - 8 °

Περίγραμμα πακέτων

Κατασκευαστής AD8130AR

Το AD8130AR κατασκευάζεται από την Analog Devices Inc. (ADI), μια παγκοσμίως γνωστή εταιρεία ημιαγωγών που αναγνωρίζεται για την ηγεσία της σε τεχνολογίες επεξεργασίας υψηλής απόδοσης, μικτού σήματος και ψηφιακού σήματος.Ιδρύθηκε το 1965 και εδρεύει στο Wilmington της Μασαχουσέτης, η ADI δημιούργησε μια ισχυρή φήμη για την παροχή εξαρτημάτων ακριβείας που τροφοδοτούν τα πάντα, από τη βιομηχανική αυτοματοποίηση και τα όργανα έως τις επικοινωνιακές υποδομές και τα προηγμένα ηλεκτρονικά καταναλωτικά.Οι αναλογικές συσκευές δίνουν έμφαση στην ποιότητα, την καινοτομία και τη μακροπρόθεσμη αξιοπιστία, καθιστώντας τα στοιχεία της, συμπεριλαμβανομένων των αξιόπιστων λύσεων AD8130AR σε απαιτητικά περιβάλλοντα μηχανικών.Με εκτεταμένη υποστήριξη σχεδιασμού, ισχυρή τεκμηρίωση και αποδεδειγμένη αριστεία παραγωγής, η ADI εξασφαλίζει ότι το AD8130AR πληροί αυστηρά πρότυπα για την πιστότητα σήματος και την απόδοση του συστήματος.

Σύναψη

Το AD8130AR είναι μια έξυπνη επιλογή όταν χρειάζεστε έναν αξιόπιστο ενισχυτή που διατηρεί τα σήματα καθαρά, ακόμη και σε μακρά καλώδια ή σε θορυβώδεις θέσεις.Έχει ένα ευρύ φάσμα χρήσεων από συστήματα βίντεο και δεδομένα υψηλής ταχύτητας για να δοκιμάσει τον εξοπλισμό και τους αισθητήρες.Λειτουργεί καλά με διαφορετικά τροφοδοτικά και διαθέτει διάφορους τύπους πακέτων για να ταιριάζει σε διάφορα σχέδια.Η ισχυρή απόδοση, ο χαμηλός θόρυβος και η αξιόπιστη ποιότητα από αναλογικές συσκευές το καθιστούν εξαιρετικό για όποιον κατασκευάζει γρήγορα και ακριβή ηλεκτρονικά.
