Ένας ολοκληρωμένος οδηγός για την τεχνολογία EEPROM

Στη σημερινή γρήγορη εποχή υψηλής τεχνολογίας, αξιόπιστες και προσαρμόσιμες λύσεις μνήμης είναι σημαντικές.Το EEPROM (ηλεκτρικά διαγραμμένη προγραμματιζόμενη μνήμη μόνο για ανάγνωση) ξεχωρίζει ως βασική καινοτομία στη σύγχρονη αποθήκευση δεδομένων, προσφέροντας μη μεταβλητότητα παράλληλα με την ικανότητα διαγραφής και επανεγγραφής δεδομένων ηλεκτρονικά.Αυτό το άρθρο διερευνά την αρχιτεκτονική, τις εφαρμογές του EEPROM και τον ρόλο του στην προώθηση της τεχνολογίας μνήμης.Από τη διατήρηση δεδομένων κατά τη διάρκεια της απώλειας ισχύος στη χρήση της σε μικροελεγκτές, συστήματα αυτοκινήτων και ηλεκτρονικά καταναλωτικά, η EEPROM διαδραματίζει δυναμικό ρόλο στη σύγχρονη πληροφορική.Αυτή η ανάρτηση παρέχει μια σαφή επισκόπηση των δυνατοτήτων, των προκλήσεων και της σημασίας του EEPROM.

Κατάλογος

Προώθηση του EEPROM

Το EEPROM, ή ηλεκτρικά διαγραμμένη προγραμματιζόμενη μνήμη μόνο για ανάγνωση, σημαίνει μια αξιοσημείωτη εξέλιξη στον τομέα των μη πτητικών τεχνολογιών μνήμης.Σε αντίθεση με το συμβατικό ROM, το οποίο παραμένει στατικό και αμετάβλητο μετά τον αρχικό προγραμματισμό, το EEPROM εισάγει μια ευέλικτη λύση που επιτρέπει τροποποιήσεις ακόμη και μετά την κατασκευή.Αυτή η αξιοσημείωτη προσαρμοστικότητα διευκολύνεται με την εφαρμογή υψηλότερης τάσης, η οποία εξουσιοδοτεί τη διαγραφή και τον επαναπρογραμματισμό των αποθηκευμένων δεδομένων χωρίς τη δυσκίνητη απαίτηση για τη σωματική αποσύνδεση του τσιπ μνήμης από την πλακέτα του.

Οι συνέπειες αυτής της τεχνολογίας εκτείνονται πολύ πέρα ​​από την απλή ευκολία.Αναμορφώνουν το ίδιο το θεμέλιο του τρόπου με τον οποίο οι συσκευές διαχειρίζονται και αποθηκεύουν πληροφορίες.Για παράδειγμα, η ικανότητα ενημέρωσης του υλικολογισμικού και των διαμορφώσεων εν πτήσει όχι μόνο ενισχύει τη λειτουργικότητα των ηλεκτρονικών συσκευών αλλά και συμβάλλει στη μακροζωία τους.Αυτή η ευελιξία έχει ιδιαίτερη σημασία στα σύγχρονα περιβάλλοντα υπολογιστών, όπου οι ταχείες τεχνικές εξελίξεις συχνά οδηγούν την ανάγκη για συχνές ενημερώσεις στις ρυθμίσεις λογισμικού και υλικού.

Κατά την αξιολόγηση του EEPROM, πρέπει να λάβετε υπόψη τη διάρκεια ζωής του, η οποία αποτελεί σημαντική πτυχή του σχεδιασμού και της εφαρμογής του.Ενώ το EEPROM μπορεί να αντέξει χιλιάδες κύκλους προγραμματισμού και διαγραφής, αυτή η αντοχή δεν είναι απεριόριστη.Η αναγνώριση των μηχανισμών φθοράς, όπως η παγίδευση φορτίου και τα αποτελέσματα της σήραγγας, καθίσταται σημαντική για τη βελτιστοποίηση της χρήσης του σε σενάρια που απαιτούν συχνές ενημερώσεις.

Χαρακτηριστικά του EEPROM

Χαρακτηριστικό	Περιγραφή
Βύσμα και αναπαραγωγή	Το EEPROM χρησιμοποιείται γενικά για βύσμα και αναπαραγωγή Εφαρμογές.
Κάρτες διασύνδεσης	Χρησιμοποιείται συνήθως σε κάρτες διεπαφής για την αποθήκευση υλικού δεδομένα διαμόρφωσης.
Κλειδαριές υλικού	Συχνά χρησιμοποιείται σε "κλειδαριές υλικού" για πρόληψη παράνομη αντιγραφή λογισμικού.

Εξέλιξη των τεχνολογιών BIOS και μνήμης

Στις πρώτες ημέρες της μικροϋπολογισμού, το BIOS αποθηκεύτηκε στο ROM, ένα μέσο που σχεδιάστηκε από το εργοστάσιο που ήταν αμετάβλητο.Αυτή η ακαμψία δημιούργησε προκλήσεις.Τα σφάλματα κατά τη διάρκεια του αρχικού προγραμματισμού θα μπορούσαν να καταστήσουν το τσιπ άχρηστο, να σας απογοητεύουν και να τονίζουν την ανάγκη για πιο προσαρμόσιμες λύσεις μνήμης.

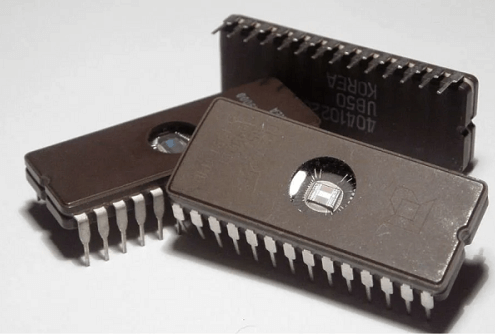

Το προγραμματιζόμενο ROM (PROM) αντιμετωπίζει ορισμένους περιορισμούς επιτρέποντάς σας να γράψετε δεδομένα μία φορά με έναν εξειδικευμένο προγραμματιστή.Ωστόσο, η μονιμότητά του μετά τον προγραμματισμό παρεμποδίζει την ευελιξία, ειδικά σε περιβάλλοντα που απαιτούν ενημερώσεις, αφήνοντάς σας να αγωνίζεστε με μη αναστρέψιμα σφάλματα δεδομένων.Το EPROM (διαγραμμένο προγραμματιζόμενο ROM) σηματοδότησε ένα αξιοσημείωτο άλμα προς τα εμπρός, επιτρέποντας πολλαπλούς κύκλους γραφής και διαγραφής.Με ένα γυάλινο παράθυρο για διαγραφή υπεριώδους φωτός, η EPROM βελτίωσε τη χρηστικότητα και επέτρεψε την επαναληπτική βελτίωση των δεδομένων.Ωστόσο, απαιτούσε μια ειδική γόμα και υψηλότερες τάσεις προγραμματισμού (12-24 volts), προσθέτοντας πολυπλοκότητα για εσάς.

Αυτές οι εξελίξεις υπογραμμίζουν τη σημασία της ευελιξίας και της προσαρμοστικότητας στην τεχνολογία μνήμης.Τα μαθήματα από το ROM, το PROM και το EPROM έχουν διαμορφώσει σύγχρονες λύσεις όπως η μνήμη flash, οι οποίες συνδυάζουν τις καινοτομίες του παρελθόντος με τις εξελισσόμενες απαιτήσεις των σύγχρονων εφαρμογών.Αυτή η εξέλιξη υπογραμμίζει την εστίαση της τεχνολογίας στη συνεχή βελτίωση και τον σχεδιασμό του χρήστη, προωθώντας πιο ανθεκτικά συστήματα υπολογιστών.

Βασικά στοιχεία του Eeprom

Κατηγορία	Καθέκαστα
Υιοθέτηση EEPROM	Οι περισσότερες μάρκες Bios Rom σε μεταγενέστερες μητρικές πλακέτες μεταφέρθηκαν Χρησιμοποιώντας το EEPROM λόγω της ταλαιπωρίας του EPROM.
Μέθοδος διαγραφής	Το EEPROM διαγραφής δεν απαιτεί εξωτερικές συσκευές, όπως αυτό Χρησιμοποιεί ηλεκτρονικά σήματα για τροποποίηση.
Μονάδα τροποποίησης	Η ελάχιστη μονάδα τροποποίησης είναι ένα byte.
Μηχανισμός γραφής	Τα δεδομένα μπορούν να ξαναγραφούν χωρίς να διαγράψουν όλο το περιεχόμενο, Εξαλείφοντας την ανάγκη για διαγραφές eProm ή προγραμματιστές.
Τάση προγραμματισμού	Απαιτεί μια συγκεκριμένη τάση προγραμματισμού για τη γραφή δεδομένων, καθιστώντας το τσιπ διπλής τάσης.
Διαδικασία επανεγγραφής	Η επανεγγραφή διευκολύνεται από ένα ειδικό πρόγραμμα ανανέωσης που παρέχεται από τον κατασκευαστή.
Λειτουργία κατά του ιού	Η ικανότητα διπλής τάσης βοηθά στην παροχή bios anti-virus προστασία.
Διαδικασία αναβάθμισης	- Ρυθμίστε το διακόπτη Jumper στο "ON" για να ενεργοποιήσετε Τάση προγραμματισμού για αναβάθμιση.
	- Ρυθμίστε το διακόπτη jumper στο "OFF" κατά τη διάρκεια του κανονικού Χρήση για την πρόληψη παράνομων τροποποιήσεων από ιούς.
Χρήση της μητρικής πλακέτας	Πολλές μητρικές πλακέτες χρησιμοποιούν το EEPROM για τα μάρκες του BIOS ως αξιοσημείωτο χαρακτηριστικό.
