74LS32 Quad 2-εισόδους ή πύλη: pinout και εφαρμογές

Οι λογικές πύλες αποτελούν το θεμέλιο των ψηφιακών ηλεκτρονικών ειδών για την εκτέλεση υπολογισμών και λειτουργιών.Οι βασικές πύλες όπως και, και όχι, μαζί με προχωρημένες όπως το NAND, το XOR, το NOR, και το XNOR, χρησιμοποιούνται για την κατασκευή ψηφιακών κυκλωμάτων.Το τσιπ 74LS32, μέρος της σειράς 74xxyy, διαθέτει τέσσερις 2 εισόδους ή πύλες.Συνδέει διαφορετικούς τύπους κυκλωμάτων, όπως CMOS και TTL, και είναι καθοριστικής σημασίας για τον υπολογισμό και τις αριθμητικές εργασίες.Αυτό το άρθρο διερευνά τις λειτουργίες, τις εφαρμογές και τη σημασία του 74LS32 σε ψηφιακά ηλεκτρονικά.

Κατάλογος

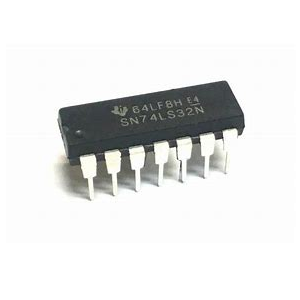

Επισκόπηση του 74LS32

Ο 74LS32 είναι ένα ολοκληρωμένο κύκλωμα που περιλαμβάνει τέσσερις ξεχωριστές 2 εισόδους ή πύλες, παρέχοντας αξιοσημείωτη ευελιξία σε εφαρμογές ψηφιακής τεχνολογίας.Ως μέρος της σειράς 74xxyy, γεφυρώνει χαριτωμένα CMOS, NMOS και TTL Circuitries.Οι εξόδους του, οι οποίες συμμορφώνονται με τα πρότυπα TTL, επιτρέπουν ομαλές αλληλεπιδράσεις με μικροελεγκτές και παρόμοια συστήματα.Ο εμπνευσμένος σχεδιασμός του 74LS32 προσφέρει ένα εντυπωσιακό μείγμα ταχύτητας και αξιοπιστίας, χαρακτηριστικά που ενισχύουν διάφορες εφαρμογές.

Η ενσωμάτωση του 74LS32 σε ψηφιακά συστήματα συχνά υπογραμμίζει την εντυπωσιακή συμβατότητα και την επιχειρησιακή απόδοση.Ως συστατικό μέσα στα flip-flops, αποτελεί παράδειγμα για το πώς το 74LS32 συμβάλλει στα ισχυρά σχέδια κυκλώματος.Η απρόσκοπτη ένταξή του οφείλεται στη δυαδική ή λειτουργία της, τη λογική λειτουργία που υποστηρίζει περίπλοκες υπολογιστικές εργασίες.Όταν βρίσκεται σε επεκτατικές αρχιτεκτονικές, το 74LS32 ενισχύει τόσο την απλότητα όσο και τη λειτουργικότητα, εμπλουτίζοντας το δυναμικό του συστήματος.

Διαμόρφωση PIN 74LS32

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή PIN
1	1α	Είσοδος 1 της πύλης 1
2	1Β	Είσοδος 2 της πύλης 1
3	1Y	Έξοδος της πύλης 1
4	2α	Είσοδος 1 της πύλης 2
5	2Β	Είσοδος 2 της πύλης 2
6	2ι	Έξοδος της πύλης 2
7	ΑΕΔ	Πείρος γείωσης
8	3Y	Έξοδος της πύλης 3
9	3Β	Είσοδος 2 της πύλης 3
10	3α	Είσοδος 1 της πύλης 3
11	4η	Έξοδος της πύλης 4
12	4Β	Είσοδος 2 της πύλης 4
13	4α	Είσοδος 1 της πύλης 4
14	VCC	Τάση τροφοδοσίας

74LS32 QUAD-2-INPUT ή PIN PIN Περιγραφή

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή PIN
1, 4, 9, 12	Ή καρφίτσες εισόδου πύλης (α)	Πρώτος πείρος εισόδου για την πύλη ή
2, 5, 10, 13	Ή πείρος εισόδου πύλης (β)	Δεύτερος ακροδέκτης εισόδου για την πύλη ή
3, 6, 8, 11	Ή PIN εξόδου πύλης (q)	PIN εξόδου για την πύλη
7	Εδαφος	Συνδεθείτε στο έδαφος του κυκλώματος
14	VCC (VDD)	Χρησιμοποιείται για την τροφοδοσία του IC (τυπικά +5V)

Χαρακτηριστικά του 74LS32

• Quad 2-εισροή ή πύλες: Περιέχει τέσσερις ανεξάρτητες 2 εισόδους ή πύλες για αποτελεσματικές λογικές λειτουργίες.

• Φάσμα τάσης: Λειτουργεί μεταξύ 5V και 7V, συμβατή με συσκευές λογικής TTL για απρόσκοπτη ενσωμάτωση.

• Απόδοση υψηλής ταχύτητας: Σχεδιασμένο για γρήγορες λογικές λειτουργίες, απαραίτητες για τα σύγχρονα ψηφιακά κυκλώματα.

• Πακέτο 14 ακίδων: Συμπαγής και εύκολος στην ενσωματωμένη σχεδίαση για χρήση σε μεγαλύτερα συστήματα.

• Πρότυπα μοντέλα: Λειτουργεί από 0 ° C έως 70 ° C.

• Ισχυρά μοντέλα: Λειτουργήστε από -55 ° C έως 125 ° C, κατάλληλο για ακραία περιβάλλοντα.

• Αξιόπιστος και συνεπής: Ιδανικό για μια ποικιλία ηλεκτρονικών εφαρμογών, προσφέροντας αξιόπιστες επιδόσεις.

Λειτουργική δυναμική των 74LS32

Το 74LS32 ή η πύλη λειτουργεί από την απόδοση υψηλής απόδοσης όταν τουλάχιστον μία είσοδος λαμβάνει υψηλό σήμα.Αυτή η συμπεριφορά αντιπροσωπεύεται από τον πίνακα αλήθειας, ο οποίος δείχνει ότι και οι δύο εισροές πρέπει να είναι χαμηλές για την έξοδο να είναι επίσης χαμηλή.Αυτό μπορεί να αποδειχθεί χρησιμοποιώντας αντιστάσεις και κουμπιά συνδεδεμένα με πηγή ενέργειας, προσφέροντας έναν διαδραστικό τρόπο για να διερευνηθεί ο τρόπος με τον οποίο οι καταστάσεις εισόδου μπορούν να ελεγχθούν δυναμικά.Το παρακάτω σχήμα δείχνει τον πίνακα αλήθειας για το 74LS32 Quad 2-εισόδημα ή το IC πύλης, περιγράφοντας τον τρόπο με τον οποίο η έξοδος x συμπεριφέρεται για διαφορετικούς συνδυασμούς εισροών Α και Β.

ΕΝΑ	σι	X
0	0	0
0	1	1
1	0	1
1	1	1

74LS32 Πίνακας αλήθειας

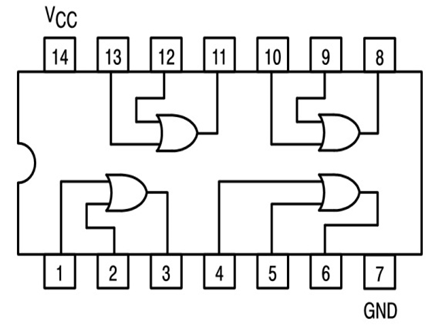

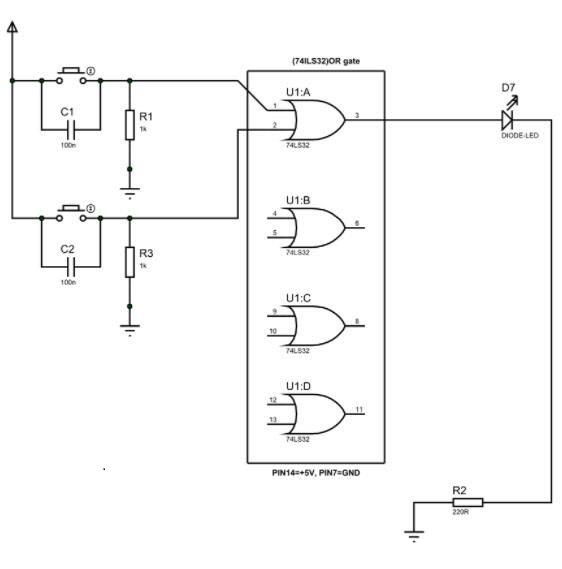

74LS32 ή σχηματικό διάγραμμα πύλης

Η ενσωμάτωση του 74LS32 σε σχέδια κυκλώματος συχνά συνεπάγεται τον συνδυασμό αντιστάσεων για ρύθμιση ρύθμισης ρεύματος και στιγμιαία κουμπιά ώθησης για ποικίλο έλεγχο εισόδου.Η ενεργοποίηση ενός κουμπιού εισάγει τάση σε μια είσοδο πύλης και η διατήρηση τουλάχιστον μιας υψηλής εισόδου διατηρεί την έξοδο υψηλής.Αυτή η απλή λογική υποστηρίζει το θεμέλιο των πιο περίπλοκων ψηφιακών συστημάτων που χρησιμοποιούνται σε βασικές εφαρμογές υπολογιστών και ελέγχου.Η φυσική αλληλεπίδραση με τις λειτουργίες κουμπιών βελτιώνει την κατανόηση του τρόπου με τον οποίο τα ψηφιακά σήματα διασυνδέονται σε ηλεκτρονικά σχέδια.

Αξιοποίηση του 74LS32

Η διαδικασία ενσωμάτωσης του IC 74LS32 σε ένα κύκλωμα περιλαμβάνει τη σύνδεσή του με μια πηγή ενέργειας μέσω των ακροδεκτών VCC και GND, που λειτουργούν σε 5V.Αυτό το IC διαθέτει αρκετές ή πύλες που εκτελούν βασικές λογικές λειτουργίες, παρέχοντας υψηλή απόδοση όταν τουλάχιστον μία είσοδος είναι υψηλή.Η αποτελεσματική χρήση αυτών των πύλων θέτει τα θεμέλια για πολλά ψηφιακά συστήματα, αποδεικνύοντας πώς ή η λογική μπορεί να εκπληρώσει με ακρίβεια συγκεκριμένες απαιτήσεις.Το παρακάτω σχήμα δείχνει τον πίνακα αλήθειας, τη διαμόρφωση του ακροδέκτη και το εσωτερικό λογικό διάγραμμα για 2 εισόδους ή πύλη, αποδεικνύοντας πώς η έξοδος Q ανταποκρίνεται σε διαφορετικούς συνδυασμούς εισροών Α και Β.

ΕΝΑ	σι	Q
0	0	0
0	1	1
1	0	1
1	1	1

74LS32 Πίνακας αλήθειας

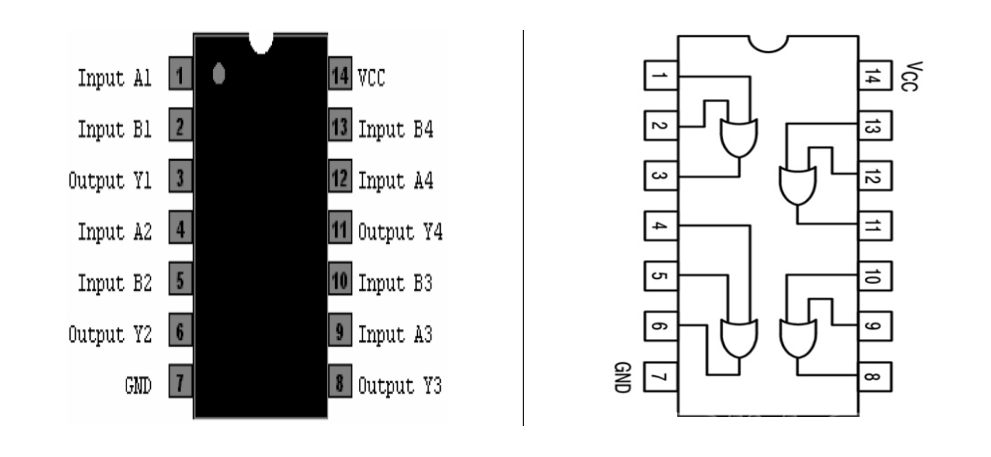

74LS32 Διάγραμμα πείρου

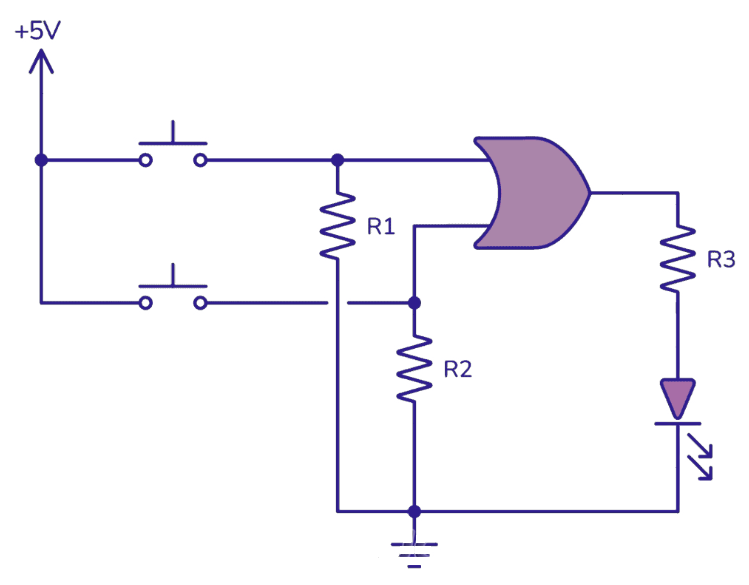

Ένα παράδειγμα πρακτικής ρύθμισης περιλαμβάνει το σχεδιασμό ενός απλού κυκλώματος χρησιμοποιώντας το 74LS32, που συμπληρώνεται από αντιστάσεις έλξης για να εξασφαλιστεί ότι οι εισροές παραμένουν χαμηλές όταν δεν πατηθούν τα κουμπιά.Όταν εμπλέκεται ένα κουμπί, μετατρέπει την είσοδο σε υψηλή κατάσταση, ενεργοποιώντας μια λυχνία LED που συνδέεται με την έξοδο.Σημαντικά συστατικά για μια τέτοια διάταξη περιλαμβάνουν το 74LS32 IC, ένα LED, τις αντιστάσεις και τα κουμπιά.Το παρακάτω σχήμα δείχνει μια πρακτική ρύθμιση κυκλώματος χρησιμοποιώντας ένα IC 74LS32 ή GATE, με αντιστάσεις έλξης, κουμπιά Push Buttons για τον έλεγχο των καταστάσεων εισόδου και μια λυχνία LED που ανάβει όταν η είσοδος είναι υψηλή.

Κύκλωμα 74LS32

Πλεονεκτήματα του 74LS32

• Εύκολα διασυνδέσεις με διάφορες οικογένειες λογικής (π.χ. TTL και CMOS).

• Υποστηρίζει περιβάλλοντα μικτού σήματος και ομαλές μεταβάσεις μεταξύ παλαιότερων και νεότερων τεχνολογιών.

• φιλικό προς τον προϋπολογισμό, κατάλληλο για έργα ευαίσθητα στο κόστος.

• Αξιόπιστη σε μεγάλες περιόδους, μειώνοντας το κόστος συντήρησης και αντικατάστασης.

• Ιδανικό για συστήματα κληρονομιάς και βιώσιμα σχέδια με εκτεταμένους κύκλους ζωής.

• Απλό στην εφαρμογή, ακόμη και για αρχάριους.

• Ενθαρρύνει τον πειραματισμό και το γρήγορο πρωτότυπο.

• Ευέλικτο για χρήση σε σύνθετα συστήματα όπως η επεξεργασία σήματος, τα συστήματα ελέγχου και οι καινοτόμες τεχνολογίες.

Ισοδύναμο ICS για 74LS32

74HC32, 74HCT32, 74LVC32, 74AC32, 74ALS32, 74F32, 74C32, 74LS00, 74LS08, 74LS02, 74LS04, 74HCT04.

Εφαρμογές του 74LS32

Στοιχεία στην ψηφιακή λογική

Το quad ή η πύλη μέσα στο 74LS32 σχηματίζει έναν πυρήνα στην κατασκευή βασικών κυκλωμάτων λογικής.Βρίσκει τη θέση του στο σχεδιασμό των πολυπλέκων και των αποκωδικοποιητών και συμβάλλει ενεργά στην ενίσχυση των διαδικασιών σε συστήματα επεξεργασίας και δικτύωσης ψηφιακού σήματος.

Ο ρόλος στα κυκλώματα ελέγχου και στα συστήματα υπολογιστών

Όταν ενσωματώνεται στα κυκλώματα ελέγχου, το 74LS32 υποστηρίζει την ενσωμάτωση αυτοματοποιημένων αποκρίσεων, προσθέτοντας στρώματα προσαρμοστικότητας και ακρίβειας στα συστήματα.Στα συστήματα ηλεκτρονικών υπολογιστών, η πύλη ή η πύλη βοηθά στον χειρισμό διδασκαλίας και τη λογική λήψη αποφάσεων, η οποία είναι καλή για την εκτέλεση προγραμμάτων υγρού.Η ικανότητά του να διαχειρίζεται τα πολλά σήματα ταυτόχρονα υπογραμμίζει τη σημασία της στην αρχιτεκτονική των υπολογιστών.

Επιρροή στα ηλεκτρονικά καταναλωτικά

Η εμβέλεια των 74LS32 επεκτείνεται στα καθημερινά ηλεκτρονικά καταναλωτικά, όπως τα κουδούνια και τα gadgets κουζίνας, όπου παίζει ρόλο στην απλούστευση της δέσμευσης και της ενίσχυσης των χρόνων απόκρισης συσκευών.Αυτές οι πύλες βοηθούν στη διαχείριση των ακολουθιών εργασιών που εξασφαλίζουν την πρακτική λειτουργικότητα στα ηλεκτρονικά ημερήσια χρήση.Χρησιμοποιώντας τέτοια εξαρτήματα, μπορούν να υλοποιηθούν οι απτές βελτιώσεις στην ικανοποίηση και η ανθεκτικότητα των προϊόντων.Μια σταθερή αντίληψη αυτών των κυκλωμάτων διευκολύνει την ανάπτυξη πιο φιλικών και αποτελεσματικών ηλεκτρονικών προϊόντων.

2D μοντέλο και διάσταση των 74LS32

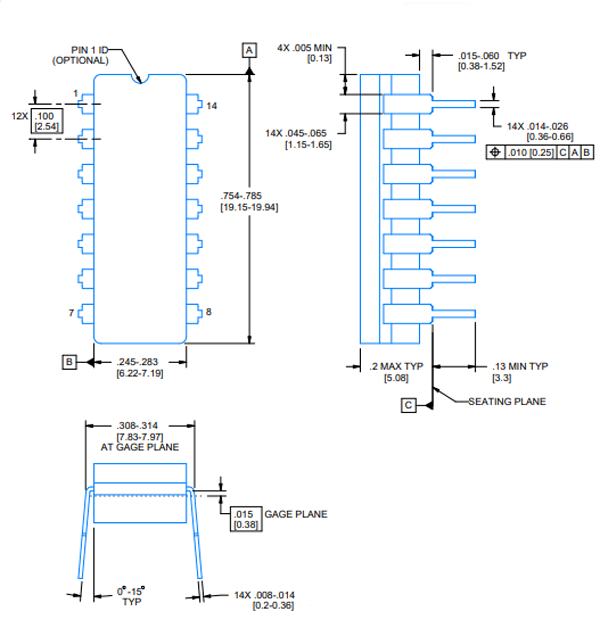

74LS32 2D μοντέλο

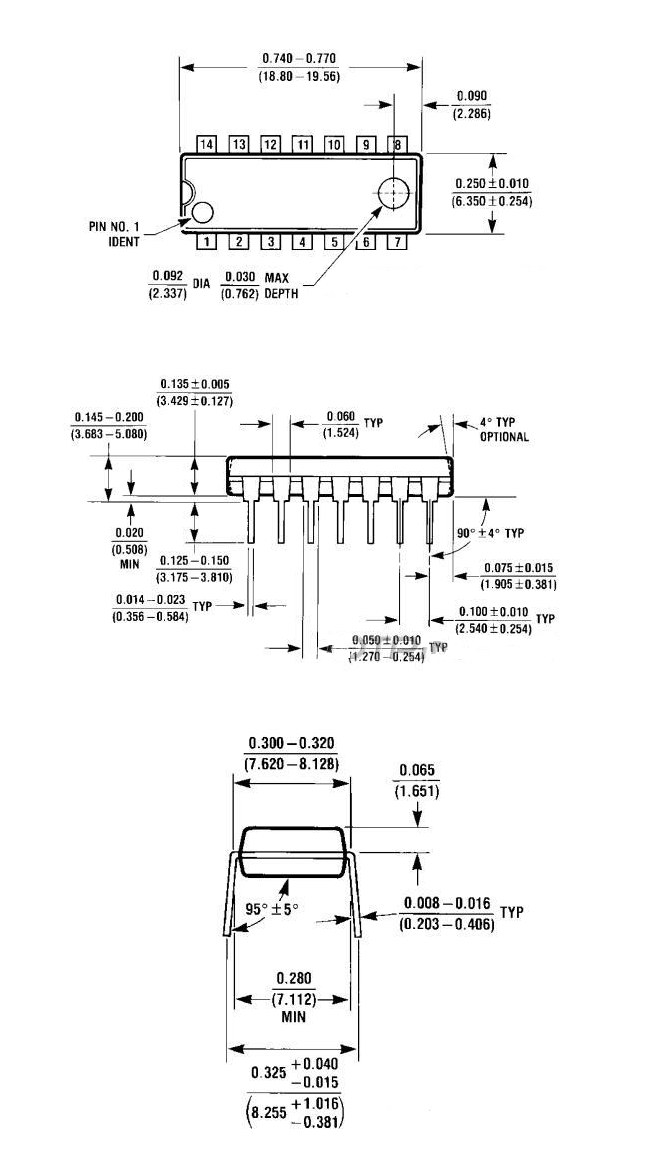

Διάσταση 74LS32

Σύναψη

Το ολοκληρωμένο κύκλωμα 74LS32 είναι ένας βασικός παίκτης στον κόσμο της ψηφιακής ηλεκτρονικής.Έρχεται με τέσσερις 2 εισόδους ή πύλες, καθιστώντας το ένα εύχρηστο εργαλείο για την οικοδόμηση όλων των ειδών ψηφιακών συστημάτων, από απλά gadgets έως προηγμένους υπολογιστές.Ο σχεδιασμός του διευκολύνει τη σύνδεση με διαφορετικές τεχνολογίες και λειτουργεί αξιόπιστα σε ένα ευρύ φάσμα εφαρμογών.Αυτό το μικρό τσιπ δείχνει πόσο σημαντικές βασικές πύλες λογικής είναι στην οδήγηση της σύγχρονης τεχνολογίας προς τα εμπρός.
