330 ohm Αντίσταση και χρωματικοί κωδικοί

Στα ηλεκτρονικά, οι αντιστάσεις βοηθούν στον έλεγχο της ροής του ρεύματος σε κυκλώματα.Η αντίσταση 330 ohm, που αναγνωρίζεται από τις έγχρωμες ζώνες του, είναι ένα κοινό και αξιόπιστο στοιχείο σε πολλές συσκευές.Αυτό το άρθρο καλύπτει τον τρόπο εντοπισμού της αντίστασης 330 ohm από τις έγχρωμες ζώνες, τα πρότυπά του και τις χρήσεις του.Εξηγεί επίσης πώς οι έγχρωμες ζώνες σε αντιστάσεις 4, 5 και 6 ζώνης δείχνουν αντίσταση, ανοχή και επιδράσεις θερμοκρασίας.Συζητά επίσης γιατί η ανοχή είναι σημαντική και πώς επηρεάζει την απόδοση του κυκλώματος, βοηθώντας τον χρήστη να επιλέξει τη σωστή αντίσταση για τις ανάγκες του και να καταλάβει πώς επηρεάζει τα ηλεκτρονικά.

Κατάλογος

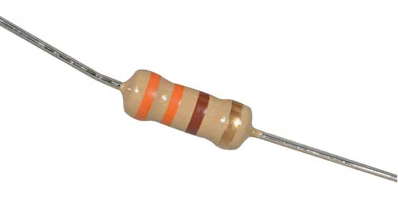

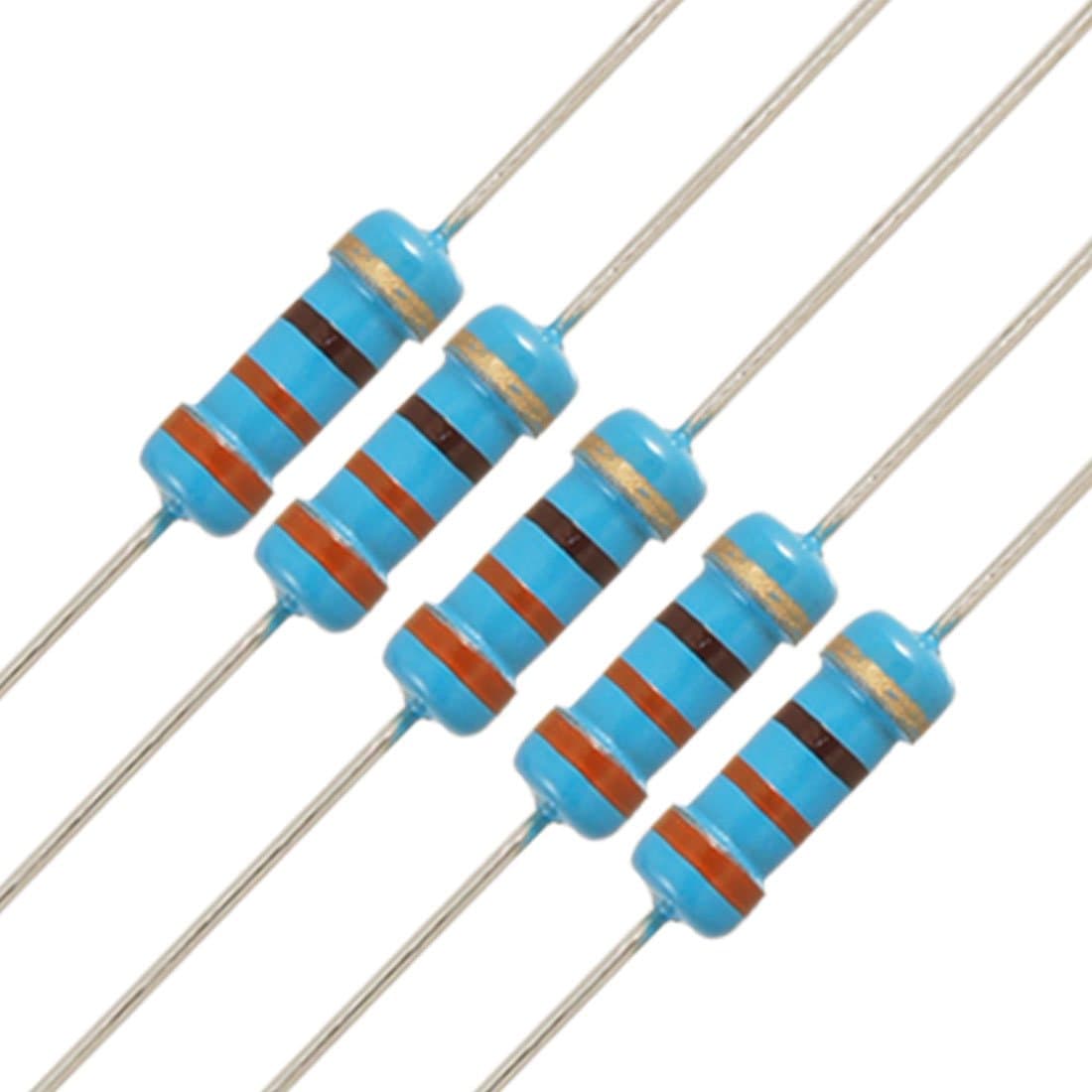

Εικόνα 1: 330 ohm αντίσταση

Σκοπός μιας αντίστασης 330 ohm σε ένα κύκλωμα

Ο κύριος σκοπός μιας αντίστασης 330-ohm σε ένα κύκλωμα είναι ο έλεγχος της ποσότητας ηλεκτρικού ρεύματος.Αυτό βοηθά στην προστασία λεπτών εξαρτημάτων, όπως οι LED, από τη λήψη υπερβολικού ρεύματος που θα μπορούσε να προκαλέσει βλάβη ή να οδηγήσει σε δυσλειτουργία.Η αντίσταση βοηθά επίσης στη ρύθμιση της φωτεινότητας των LED, ένα κύριο χαρακτηριστικό στις εφαρμογές για τον ακριβή έλεγχο του φωτός.Περιορισμός του ρεύματος σε ασφαλή επίπεδα, η αντίσταση εξασφαλίζει μεγαλύτερη διάρκεια των εξαρτημάτων και ενισχύει την αξιοπιστία των συσκευών σε διαφορετικές τεχνολογίες.

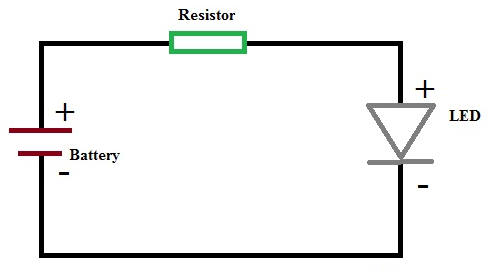

Εικόνα 2: Διάγραμμα κυκλώματος με αντίσταση

Στα κυκλώματα τρανζίστορ, απαιτούνται αντιστάσεις για τη δημιουργία των συνθηκών εκκίνησης για το τρανζίστορ που ονομάζεται "προκατειλημμένη".Αυτό εξασφαλίζει ότι το τρανζίστορ λειτουργεί στο σωστό εύρος.Για παράδειγμα, μια αντίσταση 330-ohm μπορεί να χρησιμοποιηθεί για τον έλεγχο της τάσης και του ρεύματος που πηγαίνει στη βάση του τρανζίστορ, βοηθώντας την να λειτουργήσει στη σωστή περιοχή.Η αντίσταση ρυθμίζει τα πράγματα έτσι ώστε το τρανζίστορ να λειτουργεί σωστά και παραμένει σταθερή.

Σε ψηφιακά κυκλώματα, με μικροελεγκτές, αντιστάσεις έλξης και έλξης, βεβαιωθείτε ότι οι καρφίτσες εισόδου έχουν ένα σαφές υψηλό ή χαμηλό σήμα.Χωρίς αυτές τις αντιστάσεις, το σήμα μπορεί να είναι ασαφές, προκαλώντας λάθη.Μια αντίσταση pull-up συνδέει τον πείρο σε μια θετική τάση, καθιστώντας την ανάγνωση "υψηλής" όταν δεν υπάρχει σήμα.Μια αντίσταση pull-down συνδέει τον πείρο με το έδαφος, διατηρώντας την σε "χαμηλή" όταν δεν υπάρχει σήμα.Σε αυτές τις ρυθμίσεις χρησιμοποιείται μια αντίσταση 330 ohm για να διατηρηθεί η παραμένει σταθερή και αποφεύγει τυχαία συμπεριφορά.

Ο κώδικας χρώματος 330 ohm αντίστασης

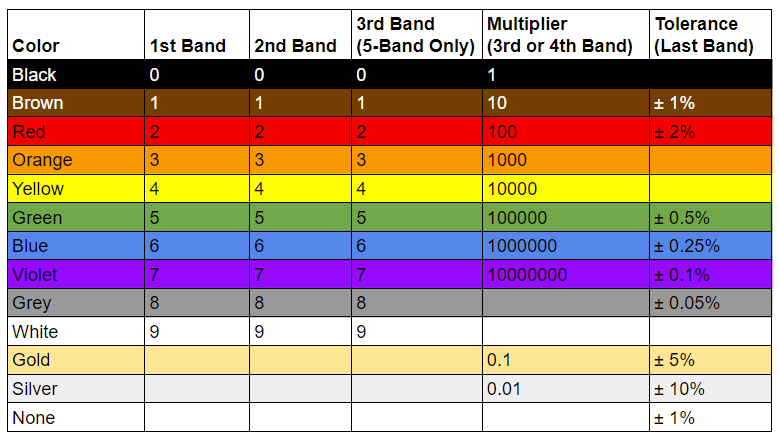

Εικόνα 3: 330 ohm CONDS COLUN CONDS CONDS

Μια αντίσταση 330 ohm μπορεί να αναγνωριστεί από τις έγχρωμες ζώνες του: είτε πορτοκαλί-πορτοκαλί-καφέ-χρυσό είτε πορτοκαλί-πορτοκαλί-μαύρο-μαύρο-χρυσό.

Ο κώδικας χρώματος για αντίσταση 330-ohm αποτελείται από τέσσερις ζώνες:

Η πρώτη πορτοκαλί μπάντα αντιπροσωπεύει τον αριθμό 3, το πρώτο ψηφίο της αξίας της αντίστασης.

Η δεύτερη πορτοκαλί μπάντα αντιπροσωπεύει επίσης 3, το δεύτερο ψηφίο.

Η τρίτη μπάντα είναι καφέ, σημαίνει ότι πολλαπλασιάζετε τα προηγούμενα ψηφία (33) με 10. Αυτό σας δίνει τη συνολική αντίσταση των 330 ohms.

Η τέταρτη μπάντα μπορεί να είναι είτε χρυσό είτε ασήμι.Ο χρυσός δείχνει ανοχή ± 5%, ενώ το ασήμι υποδεικνύει ανοχή ± 10%.

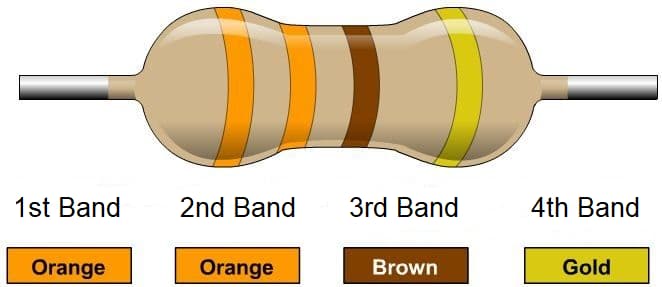

Εικόνα 4: 330 ohm CONDS COLUN CONDS CONDS

330 ohm αντιστάσεις στα πρότυπα e-series

Μια αντίσταση 330-ohm που χρησιμοποιείται στα ηλεκτρονικά για την αξιοπιστία και την ακρίβειά του.Ανήκει στη σειρά E, ένα σύστημα τυποποιημένων τιμών αντίστασης που απλοποιούν την επιλογή εξαρτημάτων.Η σειρά περιλαμβάνει ομάδες όπως τα E12 και E96 που αντιπροσωπεύουν πόσο η πραγματική αντίσταση μπορεί να ποικίλει.

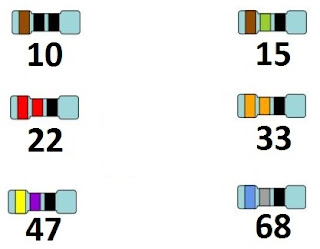

Εικόνα 5: τιμή αντίστασης E6

Η προσκόλληση της αντίστασης των 330 OHM στα πρότυπα της σειράς Ε εξασφαλίζει συνεπείς επιδόσεις, ακόμη και υπό διαφορετικές συνθήκες όπως η θερμοκρασία ή οι μεταβολές της τάσης.Χρησιμοποιείται σε εργασίες που κυμαίνονται από τον περιορισμό του ρεύματος σε ένα LED σε πιο περίπλοκα συστήματα όπως η επεξεργασία σήματος ή ο έλεγχος ισχύος.Η συμπερίληψή του στη σειρά E καθιστά επίσης ευρέως διαθέσιμη, μειώνοντας το κόστος και την παραγωγή.

Ε-Σειρά	Ανοχή (%)	Αιτήσεις	Διαθέσιμος 330 ohm
Ε6	± 20	Γενική ηλεκτρονική	√
Ε12	± 10	Ηλεκτρονικά καταναλωτικά	√
Ε24	± 5	Συσκευές ακριβείας	×
Ε48	± 2	Εξοπλισμός επικοινωνίας	×
Ε96	± 1	Βιομηχανική ηλεκτρονική	×
Ε192	± 0,5 ή ± 0,25	Όργανα μέτρησης	×

Οι έγχρωμες ζώνες αντιστάσεων 330 ohm

Οι δύο πρώτες ζώνες δείχνουν τα σημαντικά ψηφία, το τρίτο είναι ένας πολλαπλασιαστής, και το τέταρτο είναι η ανοχή.Σε αντιστάσεις με έξι ζώνες, ένα τελευταίο δείχνει τον συντελεστή θερμοκρασίας, που σας λέει πόσο η αντίσταση μπορεί να αλλάξει με τη θερμοκρασία.

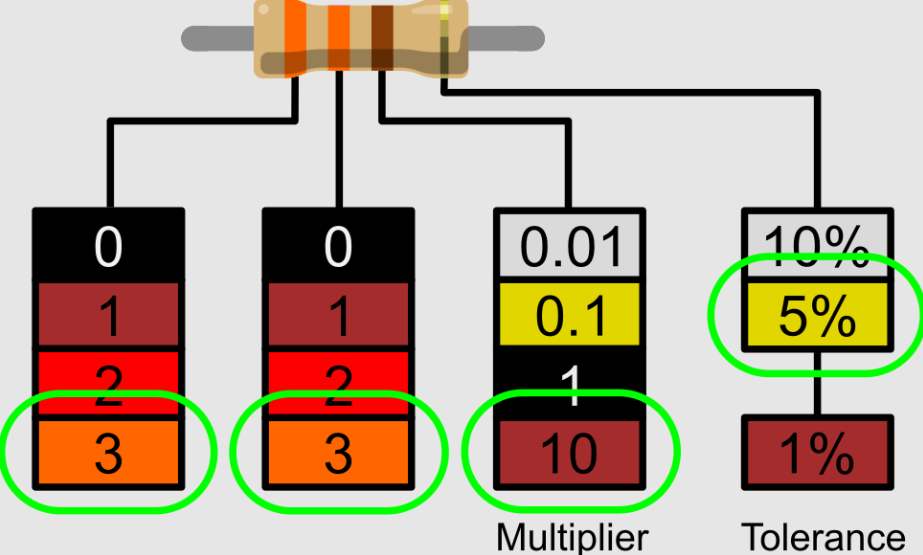

Εικόνα 6: 330 ohm αντιστάσεις έγχρωμες ζώνες

Αριθμός μπάντας	Λειτουργία	Χρώμα	Αξία
1	1ος ψηφίο	Πορτοκάλι	3
2	2ο ψηφίο	Πορτοκάλι	3
3	Πολλαπλασιαστής	Καστανός	x 10
4	Ανοχή	Χρυσό (ή ασήμι)	± 5% (± 10% για ασήμι)
			Συνολική τιμή: 330 ± 5% Ω

Ο αντίκτυπος της ανοχής σε αντιστάσεις 330 ohm

Η ανοχή μιας αντίστασης δείχνει πόσο η πραγματική αντίσταση της μπορεί να διαφέρει από την τιμή που γράφτηκε πάνω του και να προβλέψει πώς θα λειτουργήσει σε ένα κύκλωμα.Για μια αντίσταση 330 ohm, η ανοχή είναι ± 5% ή ± 10%.Αυτό σημαίνει ότι μια αντίσταση 330 ohm μπορεί να έχει αντίσταση μεταξύ 313,5 ohms και 346,5 ohms με ανοχή ± 5% ή μεταξύ 297 ohms και 363 ohms με ανοχή ± 10%.

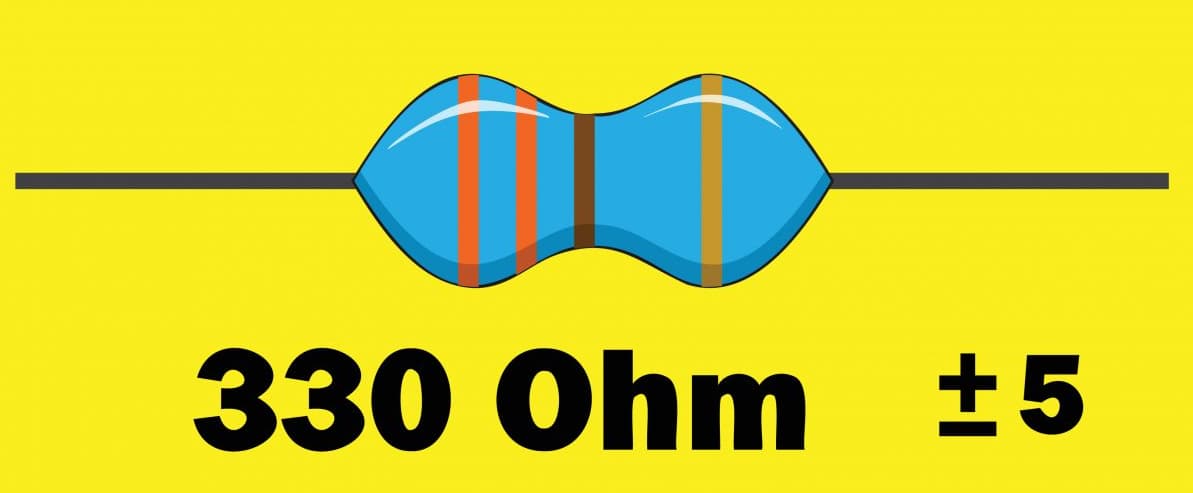

Εικόνα 7: 330 ohm Αντίσταση αντοχής

Ενώ αυτές οι αλλαγές μπορεί να φαίνονται μικρές, μπορούν να επηρεάσουν τον τρόπο λειτουργίας ενός κυκλώματος.Σε ορισμένα κυκλώματα, οι μικρές διαφορές στην αντίσταση δεν έχουν σημασία, αλλά σε ευαίσθητα κυκλώματα όπως αυτά που χρησιμοποιούνται για τα σήματα επεξεργασίας ή ακριβείς μετρήσεις, ακόμη και μικροσκοπικές αλλαγές μπορούν να επηρεάσουν την τρέχουσα τάση και τη συνολική απόδοση.Για παράδειγμα, σε ένα διαιρέτη τάσης, η τάση εξόδου μπορεί να αλλάξει αρκετά ώστε να επηρεάσει άλλα μέρη του κυκλώματος ή να μειώσει την ακρίβεια.

Σύγκριση αντιστάσεων 4-band, 5-band και 6-band 330 ohm

Η επιλογή των αντιστάσεων μεταξύ 4 ζώνης, 5-band ή 6-band 330 ohm εξαρτάται από το επίπεδο ακρίβειας και λεπτομέρειας για την εφαρμογή σας.Οι αντιστάσεις τεσσάρων ζωνών είναι επαρκείς για γενικούς σκοπούς, ενώ οι αντιστάσεις 5 ζώνης και 6 ζώνης προσφέρουν μεγαλύτερη ακρίβεια και πληροφορίες σχετικά με τους συντελεστές θερμοκρασίας, ιδανικές για υψηλής ακρίβειας ή ευαίσθητα ηλεκτρονικά συστήματα.

Ζώνη	Ζώνη 4 Αντίσταση	5-ζώνης Αντίσταση	6-ζώνης Αντίσταση
1ος	Orange - 3 (1ο ψηφίο)	Orange - 3 (1ο ψηφίο)	Orange - 3 (1ο ψηφίο)
2ος	Πορτοκαλί - 3 (2ο ψηφίο)	Πορτοκαλί - 3 (2ο ψηφίο)	Πορτοκαλί - 3 (2ο ψηφίο)
3ος	BROWN - x 10 (πολλαπλασιαστής)	Μαύρο - 0 (3ο ψηφίο)	Μαύρο - 0 (3ο ψηφίο)
4ος	Ανοχή (± %)	Μαύρο - x 1 (πολλαπλασιαστής)	Μαύρο - x 1 (πολλαπλασιαστής)
5ος	N/a	Ανοχή (± %)	Ανοχή (± %)
6ος	N/a	N/a	Συντελεστής θερμοκρασίας (ppm/° C)

4-ζώνη 330 ohm αντίσταση

Ο κώδικας χρώματος 4 ζώνης είναι μια παραδοσιακή μέθοδος για τον εντοπισμό των τιμών αντίστασης και της ανοχής.Αποτελείται από τέσσερις έγχρωμες ζώνες.Οι δύο πρώτες ζώνες αντιπροσωπεύουν τα σημαντικά ψηφία της τιμής αντίστασης, η τρίτη ζώνη υποδεικνύει έναν πολλαπλασιαστή και η τέταρτη ζώνη καθορίζει το επίπεδο ανοχής.

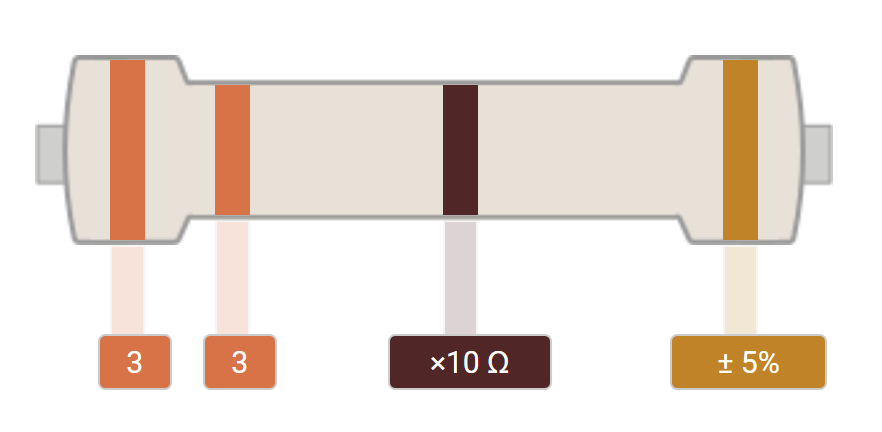

Εικόνα 8: Αντίσταση 4-band 330 ohm

Κωδικός χρώματος: πορτοκαλί, πορτοκαλί, καφέ και χρυσό ή ασήμι.

Η πρώτη ζώνη (πορτοκαλί) αντιπροσωπεύει τον αριθμό 3.

Η δεύτερη ζώνη (πορτοκαλί) αντιπροσωπεύει επίσης τον αριθμό 3.

Η τρίτη μπάντα (Brown) είναι ένας πολλαπλασιαστής 10.

Η τέταρτη μπάντα, είτε χρυσό είτε ασήμι, υποδεικνύει την ανοχή.Ο χρυσός αντιπροσωπεύει ανοχή ± 5%, ενώ το ασήμι υποδεικνύει ± 10%.

5-ζώνη 330 ohm αντίσταση

Ο κώδικας χρώματος 5 ζώνης προσθέτει ένα επιπλέον επίπεδο ακρίβειας σε σύγκριση με τον κώδικα 4 ζώνης, συμπεριλαμβάνοντας ένα πρόσθετο ψηφίο για την τιμή αντίστασης.Αυτή η μέθοδος χρησιμοποιείται για πιο ακριβείς εφαρμογές, καθώς παρέχει τρία σημαντικά ψηφία.

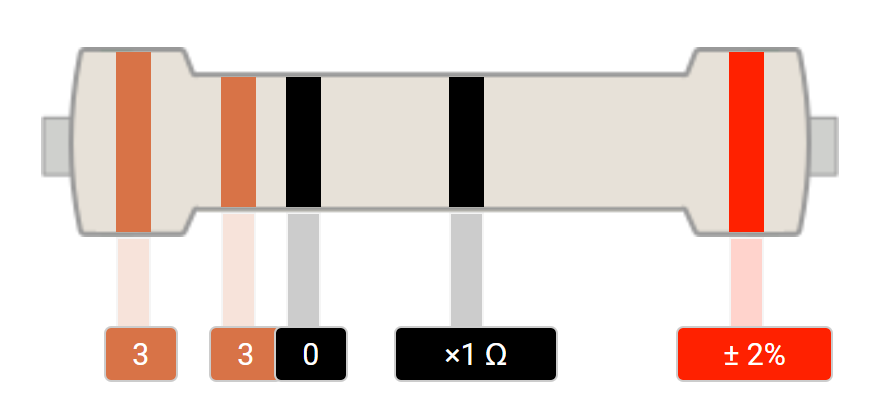

Εικόνα 9: 5-band 330 ohm αντίσταση

Κωδικός χρώματος: πορτοκαλί, πορτοκαλί, μαύρο, μαύρο, καφέ ή κόκκινο.

Η πρώτη ζώνη (πορτοκαλί) αντιπροσωπεύει τον αριθμό 3.

Η δεύτερη ζώνη (πορτοκαλί) αντιπροσωπεύει επίσης τον αριθμό 3.

Η τρίτη μπάντα (μαύρη) αντιπροσωπεύει τον αριθμό 0, δίνοντάς μας 330.

Η τέταρτη ζώνη (μαύρη) είναι ένας πολλαπλασιαστής 1, που σημαίνει ότι η αντίσταση παραμένει 330 ohms.

Η πέμπτη ζώνη, είτε καφέ είτε κόκκινη, υποδεικνύει την ανοχή.Το καφέ υποδηλώνει ανοχή ± 1%, ενώ το κόκκινο δείχνει ± 2%.

6-ζώνη 330 ohm αντίσταση

Ο κώδικας χρώματος 6 ζώνης βασίζεται στο σύστημα 5 ζώνης προσθέτοντας μια έκτη ζώνη για να υποδηλώσει τον συντελεστή θερμοκρασίας.Αυτές οι πρόσθετες πληροφορίες βοηθούν στην κατανόηση του τρόπου με τον οποίο η αντίσταση μπορεί να αλλάξει με διακυμάνσεις της θερμοκρασίας για ευαίσθητα ή υψηλής αξιοπιστίας περιβάλλοντα.

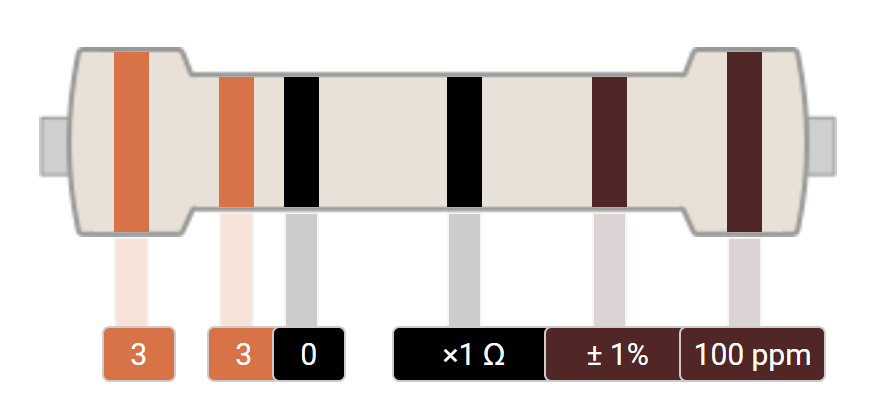

Εικόνα 10: 6-band 330 ohm αντίσταση

Κωδικός χρώματος: πορτοκαλί, πορτοκαλί, μαύρο, μαύρο, καφέ, καφέ.

Οι πρώτες τρεις ζώνες (πορτοκαλί, πορτοκαλί, μαύρο) αντιπροσωπεύουν τα ψηφία 330.

Η τέταρτη ζώνη (μαύρη) είναι ένας πολλαπλασιαστής του 1, οπότε η αντίσταση είναι ακόμα 330 ohms.

Η πέμπτη ζώνη (καφέ) υποδεικνύει ανοχή ± 1%.

Η έκτη ζώνη (καφέ) αντιπροσωπεύει έναν συντελεστή θερμοκρασίας 100 ppm/° C (μέρη ανά εκατομμύριο ανά βαθμό Κελσίου), σημαίνει ότι η αντίσταση θα μπορούσε να αλλάξει κατά 100 ohm για κάθε εκατομμύριο ohms εάν η θερμοκρασία μετατοπιστεί κατά 1 ° C.

Εφαρμογές αντιστάσεων 330 ohm

• Περιορισμός τρέχοντος: Αυτό βοηθά στην προστασία των LED από υπερβολικό ρεύμα που μπορεί να τους βλάψει ή να μειώσει τη ζωή τους.Η χρήση της τιμής αντίστασης 330 ohm διατηρεί τα LED ασφαλή όταν συνδέονται με πηγές ενέργειας όπως 5V ή 3.3V.

• PINS GPIO: Σε κυκλώματα με μικροελεγκτές, χρησιμοποιούνται αντιστάσεις 330 ohm για να διατηρήσουν σταθερές οι καρφίτσες GPIO όταν δεν χρησιμοποιούνται ενεργά και κάνουν το σήμα να παραμένει σταθερό.

• Πρόθεση σήματος: Αυτές οι αντιστάσεις χρησιμοποιούνται επίσης σε διαιρέτες τάσης σε χαμηλότερες τάσεις, ώστε να ταιριάζουν με τα άλλα μέρη της ανάγκης του κυκλώματος και διασφαλίζοντας ότι όλα λειτουργούν σωστά.

Εικόνα 11: 330 ohm αντίσταση

• Χρονισμός και φιλτράρισμα: Σε συνδυασμό με πυκνωτές, 330 ohm αντιστάσεις μπορούν να εξομαλύνουν τις αιχμές τάσης, τα σήματα σχήματος ή να δημιουργήσουν καθυστερήσεις χρόνου, όλα για επεξεργασία σήματος.

• Προκαταβολή τρανζίστορ: Στα κυκλώματα ενισχυτή, οι αντιστάσεις 330 ohm παρέχουν τη σωστή ποσότητα ρεύματος σε τρανζίστορ, εξασφαλίζοντας ότι εργάζονται στο καλύτερό τους.

• Βαθμονόμηση και δοκιμή: Αυτές οι αντιστάσεις μπορούν να χρησιμοποιηθούν σε κυκλώματα δοκιμής ως γνωστά φορτία, βοηθώντας στη βαθμονόμηση εργαλείων ή να δούμε πώς αντιδρά ένα κύκλωμα υπό συγκεκριμένες συνθήκες.

• Αντίσταση σειρών ασφαλειών: Όταν χρησιμοποιούνται με ασφάλειες ή προστατευτικές συσκευές, οι αντιστάσεις 330 ohm περιορίζουν την αρχική αύξηση του ρεύματος, προσθέτοντας επιπλέον προστασία από βραχυκυκλώματα ή αιχμές τάσης.

Σύναψη

Η αντίσταση 330 ohm εξυπηρετεί τον κύριο ρόλο τόσο σε απλά όσο και σε πολύπλοκα ηλεκτρονικά.Οι εύχρηστες ζωνές χρωμάτων και η λειτουργία του στον έλεγχο των σημάτων και της διαίρεσης της τάσης καθιστούν πολύτιμη τη σωστή λειτουργία κυκλώματος.Μετά τα πρότυπα E της σειράς E διασφαλίζει ότι αυτές οι αντιστάσεις πληρούν ακριβείς απαιτήσεις για αξιόπιστη χρήση.Η ανοχή είναι σημαντική για τους μηχανικούς να κάνουν τα κυκλώματα πιο ακριβή, ειδικά σε ευαίσθητες ρυθμίσεις.Καθώς η τεχνολογία κινείται προς τα εμπρός, η γνώση εξαρτημάτων όπως η αντίσταση 330 ohm εξακολουθεί να είναι επωφελής.Αυτό το άρθρο εξήγησε τους χρωματικούς κώδικες και τα πρότυπα του, για να τονίσει την αξία του τόσο στη σύγχρονη ηλεκτρονική όσο και στη βασική μηχανική.

Συχνές ερωτήσεις [FAQ]

1. Πόσα βολτ είναι 330 ohms;

Τα ohms δεν καθορίζουν τα βολτ, αντ 'αυτού, μετρούν την αντίσταση.Η τάση σε μια αντίσταση 330 ohm εξαρτάται από το ρεύμα που ρέει μέσω αυτού, σύμφωνα με το νόμο του Ohm: V = i × r.Για παράδειγμα, με ένα ρεύμα 10 Ma (0,01 Α), η τάση κατά μήκος της αντίστασης θα ήταν 0,01 Α × 330 ohms = 3,3 V.

2. Πόσες αντιστάσεις 330 ohm παράλληλα απαιτούνται;

Η συνδυασμένη αντίσταση των αντιστάσεων παράλληλα δίνεται από το rtotal = 1/((1/r1+1/r2+⋯)).Για να μάθετε πόσοι αντιστάσεις 330 ohm χρειάζονται για την επίτευξη μιας επιθυμητής αντίστασης, χρησιμοποιείται αυτός ο τύπος.Για παράδειγμα, για να επιτευχθεί 110 ohms, θα χρειαζόταν 330 ohm αντιστάσεις παράλληλα.

3. Ποια είναι η ελάχιστη ισχύς που απαιτείται για 330 ohm;

Η απαίτηση ισχύος εξαρτάται από τη διάχυση της ισχύος, που υπολογίζεται ως P = I2 × R.Εάν μια αντίσταση φέρει 10 mA, τότε p = (0,01 α) 2 × 330 ohms = 0,033W.Συνήθως, μια αντίσταση 1/4 watt θα ήταν αρκετή καθώς παρέχει ένα ασφαλές περιθώριο.

4. Γιατί να χρησιμοποιήσετε μια αντίσταση 330 ohm με LED;

Μια αντίσταση 330 ohm χρησιμοποιείται συχνά με LEDs για να περιορίσει το ρεύμα που ρέει μέσω του LED, προστατεύοντας το από το υπερβολικό ρεύμα που θα μπορούσε να το βλάψει.Για παράδειγμα, με τάση προς τα εμπρός 2 V για LED και τάση τροφοδοσίας 5 V, η αντίσταση εξασφαλίζει ότι μόνο περίπου 9 mA ρέει μέσα από αυτό είναι ασφαλές για τα περισσότερα πρότυπα LED.

5. Πώς εγκαθιστάτε σωστά μια αντίσταση 330 ohm;

Για να εγκαταστήσετε μια αντίσταση 330 ohm, προσδιορίστε πρώτα την πολικότητα και τις συνδέσεις των στοιχείων του κυκλώματος σας.Οι αντιστάσεις δεν είναι πολωμένες, έτσι ώστε να μπορούν να συνδεθούν προς οποιαδήποτε κατεύθυνση.Συγκόλληση Η αντίσταση οδηγεί στα σωστά σημεία της πλακέτας του κυκλώματος ή τα στρίβει γύρω από τα συστατικά οδηγεί εάν χρησιμοποιείτε ένα breadboard, εξασφαλίζοντας μια σταθερή και σταθερή σύνδεση χωρίς να τονίσει τους οδηγούς.

6. Ποια είναι η διαφορά μεταξύ μιας αντίστασης 330 ohm και μιας αντίστασης 300K;

Η διαφορά είναι η τιμή αντίστασης τους.Μια αντίσταση 330 ohm έχει πολύ χαμηλότερη αντίσταση σε σύγκριση με μια αντίσταση 300K (300.000 ohms).Αυτό έχει ως αποτέλεσμα διαφορετικές δυνατότητες χειρισμού ρεύματος.Μια αντίσταση 330 ohm χρησιμοποιείται για εφαρμογές χαμηλής τάσης όπως τα κυκλώματα LED, ενώ μια αντίσταση 300K μπορεί να χρησιμοποιηθεί σε κλιματισμό σήματος ή ευαίσθητα ηλεκτρονικά.
