Αντίσταση 1K OHM

Οι αντιστάσεις είναι βασικά εξαρτήματα στα ηλεκτρονικά που ελέγχουν τη ροή του ηλεκτρικού ρεύματος σε συσκευές.Η αντίσταση 1K OHM είναι καλή για την εξισορρόπηση και τη σταθεροποίηση των ηλεκτρονικών κυκλωμάτων.Αυτό το άρθρο διερευνά το ρόλο της αντίστασης 1K, εξηγώντας πώς λειτουργεί, γιατί η χρωματική κωδικοποίησή του είναι σημαντική για την ταυτοποίησή του και την εξασφάλιση της ακρίβειας και του ευρέος φάσματος χρήσεων που έχει.Συζητά επίσης τα διάφορα είδη αντιστάσεων 1Κ OHM και συγκρίνει αντιστάσεις με ζώνες 4 χρωμάτων και 5 χρωμάτων.Αυτές οι ζώνες χρώματος βοηθούν στην κάλυψη συγκεκριμένων αναγκών για ακρίβεια και είναι κατάλληλα για διαφορετικές χρήσεις.Αυτή η ανασκόπηση υπογραμμίζει τις αντιστάσεις στο σχεδιασμό ηλεκτρονικών ειδών και συζητά τους τεχνικούς και πρακτικούς παράγοντες που επηρεάζουν την επιλογή του σωστού τύπου αντίστασης για μηχανικά έργα.

Κατάλογος

Εικόνα 1: 1Κ αντίσταση

Τι είναι μια αντίσταση 1K;

Οι αντιστάσεις ρυθμίζουν το ρεύμα ή την τάση σε διάφορα μέρη ενός κυκλώματος για τη διατήρηση της σταθερότητας και την προστασία των ευαίσθητων εξαρτημάτων από πιθανές βλάβες.Μια αντίσταση 1K, που σημαίνει ότι έχει τιμή αντίστασης 1.000 ohms, χρησιμοποιείται συχνά σε καταστάσεις όπου απαιτείται μέτρια αντίσταση για να διατηρηθεί το ρεύμα εντός ασφαλών και αποτελεσματικών επιπέδων.

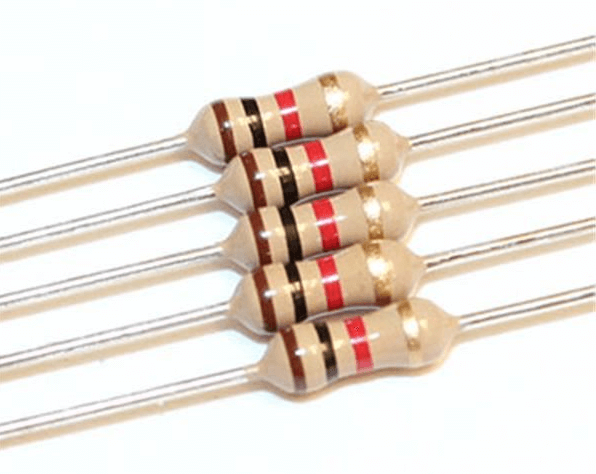

Εικόνα 2: 1Κ αντίσταση

Η ετικέτα '1K' προέρχεται από το συνδυασμό του αριθμού 1 με το πρόθεμα 'kilo-', που σημαίνει 1.000.Αυτό μας λέει ότι μια αντίσταση 1K παρέχει 1.000 ohms αντίστασης που είναι μια καλή επιλογή για κυκλώματα όπου πολύ υψηλό ή πολύ χαμηλό ρεύμα δεν είναι ιδανικό.Προσφέροντας ένα ισορροπημένο επίπεδο αντίστασης, η αντίσταση 1K διαδραματίζει κύριο ρόλο στα κυκλώματα, βοηθώντας με καθήκοντα όπως το χρονοδιάγραμμα και την προετοιμασία του σήματος.

Ο κώδικας χρώματος 1K αντίστασης

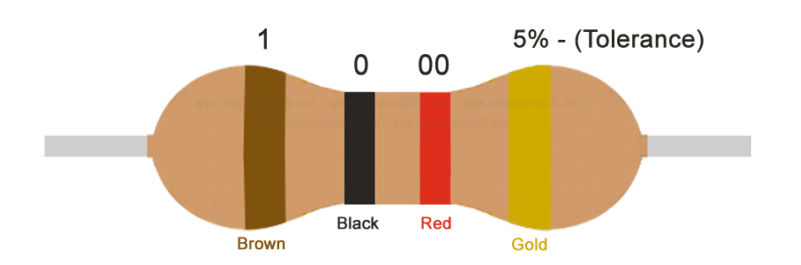

Εικόνα 3: 1Κ Κωδικός χρώματος αντίστασης

Πώς να Διαβάστε τον κώδικα χρώματος αντίστασης;Ας μάθουμε την απάντηση.

• Οι πρώτες δύο ζώνες (καφέ και μαύρο): αντιπροσωπεύουν τα πρώτα δύο ψηφία της αντίστασης.

Καφέ = 1

Μαύρο = 0

Σχηματίζοντας τον αριθμό '10'.

• Τρίτη ζώνη (κόκκινο): Λειτουργεί ως πολλαπλασιαστής.

Το κόκκινο δείχνει συντελεστή 100.

Πολλαπλασιάστε το '10' κατά 100 για να πάρετε 1.000 ohms (1k ohms).

• Τελευταία ζώνη (χρυσός): αντιπροσωπεύει την ανοχή.

Ο χρυσός υποδεικνύει ανοχή ± 5%.

Η πραγματική αντίσταση μπορεί να κυμαίνεται μεταξύ 950 και 1.050 ohms.

Εφαρμογές 1Κ αντίστασης

Η αντίσταση 1K χρησιμοποιείται με πολλούς διαφορετικούς τρόπους σε ηλεκτρονικά κυκλώματα, από απλές εργασίες όπως ο περιορισμός του ρεύματος ή η διαίρεση της τάσης σε πιο προηγμένες εφαρμογές σε σύνθετα συστήματα.Στον εξοπλισμό ήχου, για παράδειγμα, οι αντιστάσεις 1K είναι εξαιρετικές σε ενισχυτές ισχύος, όπου εργάζονται με πυκνωτές ή επαγωγείς για να προσαρμόσουν τη φάση του σήματος.Αυτό βοηθά στη διατήρηση του καθαρού ήχου υψηλής ποιότητας, εξασφαλίζοντας ότι η έξοδος παραμένει σταθερή και απαλλαγμένη από παραμόρφωση.

Οι αντιστάσεις 1K χρησιμοποιούνται επίσης σε κυκλώματα ενισχυτή ώθησης ως φορτία πομπού.Αυτό βελτιώνει την απόδοση των τρανζίστορ, καθιστώντας ολόκληρο το κύκλωμα πιο αποτελεσματικό και αξιόπιστο.Διαδραματίζουν επίσης σημαντικό ρόλο στα κυκλώματα προστασίας υπερβολικού ρεύματος.Όταν το υπερβολικό ρεύμα ρέει, η αντίσταση 1K έχει σχεδιαστεί για να καεί πρώτα, θυσιάζοντας τον εαυτό του για να προστατεύσει πιο χρήσιμα και ακριβά συστατικά.Αυτή η ικανότητα να ενεργεί ως προστατευτικό εμπόδιο είναι καλή για τη μείωση των ζημιών σε ευαίσθητα μέρη ενός κυκλώματος, μειώνοντας τελικά το κόστος επισκευής και την πρόληψη μεγαλύτερων χρόνων σε ηλεκτρονικά συστήματα.

Τύποι αντιστάσεων 1K ohm

Οι αντιστάσεις 1K OHM έρχονται σε διαφορετικούς τύπους, καθένα για συγκεκριμένες χρήσεις με βάση τον τρόπο με τον οποίο εκτελούν και για το τι χρησιμοποιούνται.

Αντιστάσεις φιλμ άνθρακα είναι ευπροσάρμοστα και συνήθως χρησιμοποιούνται στα καθημερινά ηλεκτρονικά.Παρουσιάζουν μια καλή ισορροπία μεταξύ κόστους και απόδοσης.Έχουν μέτριο θόρυβο και αξιοπρεπή σταθερότητα, καθιστώντας τους αξιόπιστες για γενικά κυκλώματα.

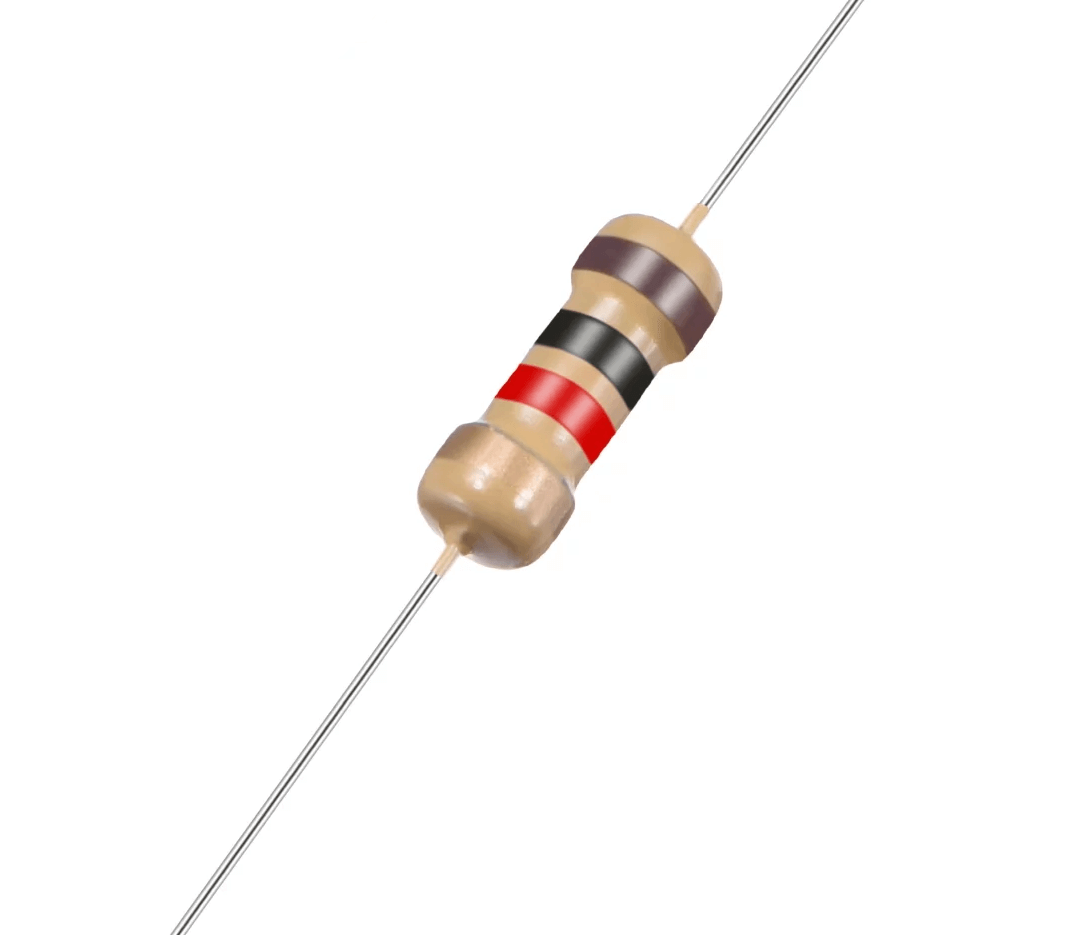

Εικόνα 4: Αντίσταση φιλμ άνθρακα

Αντιστάσεις μεταλλικής μεμβράνης Προσφέρετε καλύτερη ακρίβεια και χαμηλότερο θόρυβο.Είναι πιο σταθερά και είναι ιδανικά για κυκλώματα που χρειάζονται ακριβή σήματα και ελάχιστες παρεμβολές.Αυτά χρησιμοποιούνται σε συσκευές όπως όργανα μέτρησης ή εξοπλισμό ήχου, όπου ακόμη και οι μικρές αλλαγές στην αντίσταση μπορούν να επηρεάσουν την απόδοση.

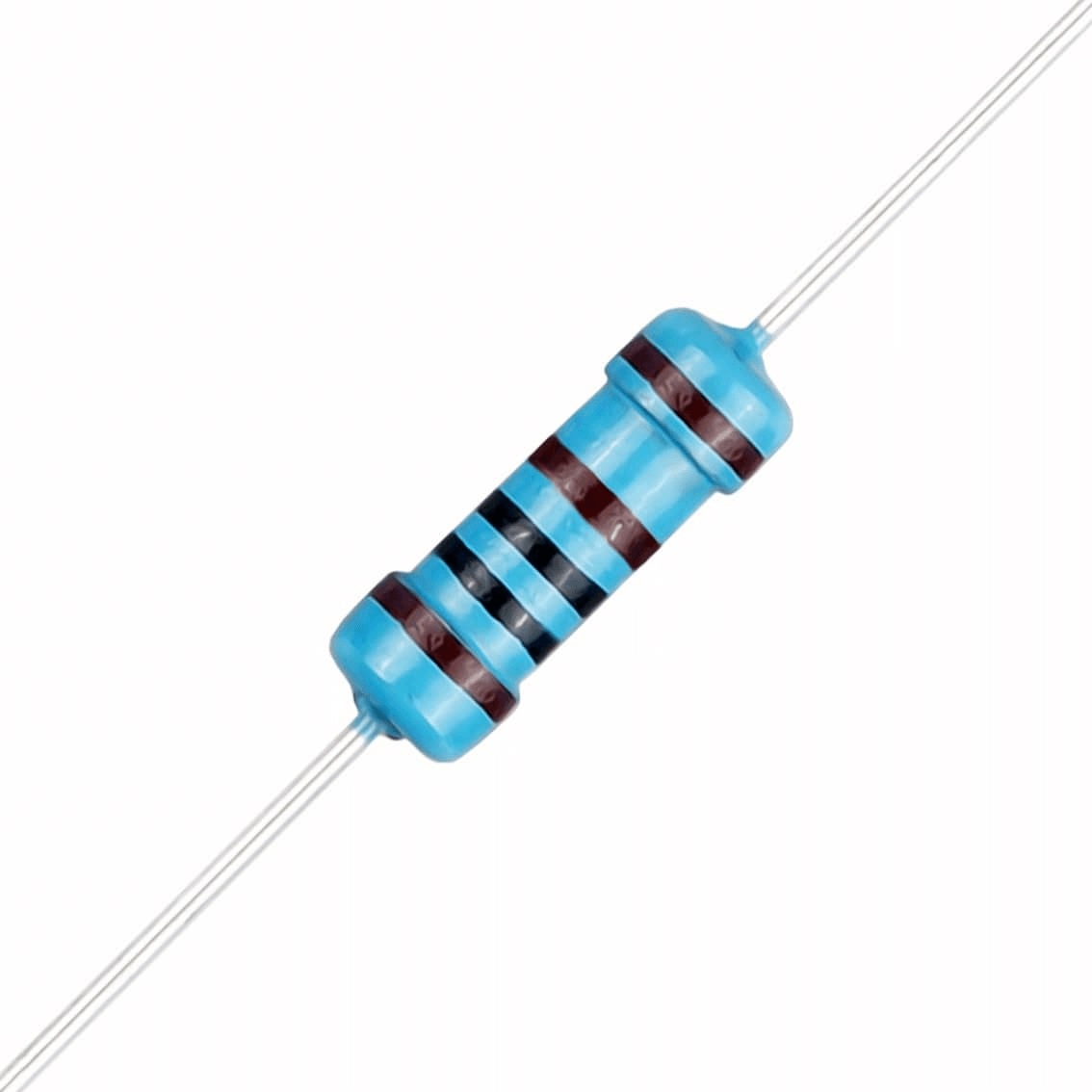

Εικόνα 5: Αντίσταση μεταλλικής μεμβράνης

Αντιστάσεις με συρματόπλεγμα είναι κατασκευασμένα για να χειρίζονται υψηλή ισχύ και είναι πολύ ακριβείς.Είναι ανθεκτικά και μπορούν να αναλάβουν μεγαλύτερα ηλεκτρικά φορτία που τα καθιστούν χρήσιμα σε πράγματα όπως τροφοδοτικά ή χειριστήρια κινητήρα, όπου αναμένονται τόσο η αποτελεσματικότητα όσο και η αξιοπιστία.

Εικόνα 6: Αντίσταση καλωδίου

Αντιστάσεις επιφανείας (SMD) είναι μικρά και κατασκευασμένα για αυτοματοποιημένη παραγωγή.Αυτές οι αντιστάσεις χρησιμοποιούνται σε smartphones και υπολογιστές, όπου ο χώρος είναι περιορισμένος.Παρόλο που είναι μικροσκοπικά, εξακολουθούν να εκτελούν αξιόπιστα και είναι ιδανικά για συμπαγείς πίνακες κυκλώματος.

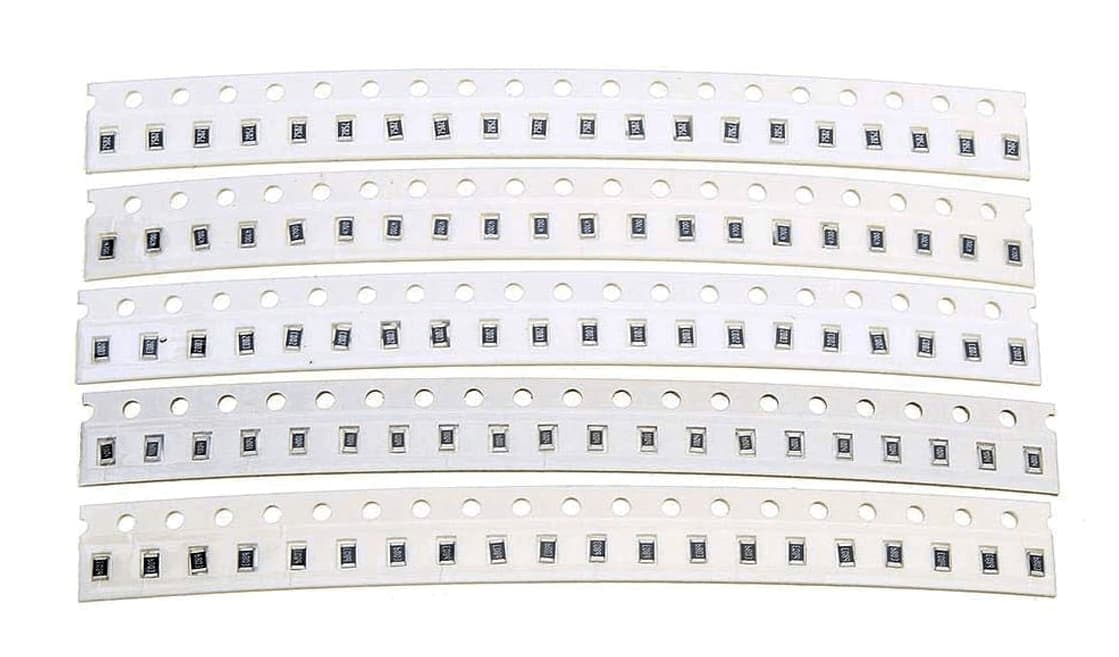

Εικόνα 7: Αντίσταση επιφανείας (SMD)

Εν ολίγοις, όλες αυτές οι αντιστάσεις έχουν την ίδια αντίσταση 1k ohm, αλλά ο σχεδιασμός και οι ιδιότητές τους τα καθιστούν καλύτερα για διαφορετικές ηλεκτρονικές ανάγκες.

Σύγκριση της ζώνης 4 χρωμάτων και των 5 χρωμάτων ζώνης 1K OHM αντιστάσεις

Όταν συγκρίνετε αντιστάσεις 1K OHM με ζώνες 4 χρωμάτων και 5 χρωμάτων, είναι σημαντικό να κατανοήσετε τις διαφορές στον τρόπο με τον οποίο γίνονται.Αυτές οι διαφορές επηρεάζουν όχι μόνο τον τρόπο εμφάνισης των τιμών αντίστασης, αλλά και του πόσο ακριβείς είναι, όπου μπορούν να χρησιμοποιηθούν και το κόστος τους.Η επιλογή μεταξύ των δύο εξαρτάται κυρίως από το επίπεδο ακρίβειας και ανοχής που απαιτείται, με βάση το σύστημα κώδικα χρώματος και την συγκεκριμένη περίπτωση χρήσης.

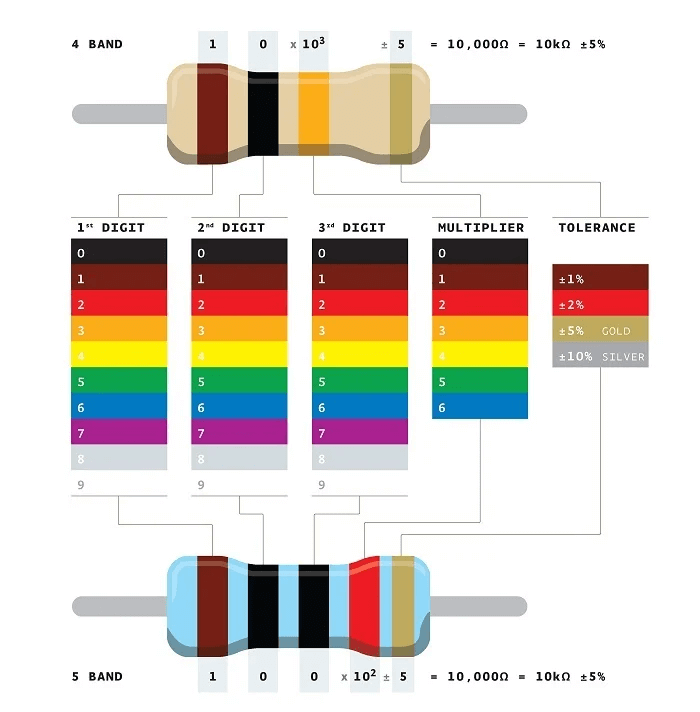

Εικόνα 8: ζώνη 4 χρωμάτων και κώδικας χρώματος 5 χρωμάτων 5 χρωμάτων

Ακρίβεια και ακρίβεια

Με ανοχή ± 5%, οι αντιστάσεις ζώνης 4 χρωμάτων μπορεί να κυμαίνονται από 950 έως 1050 ohms.Αυτό το επίπεδο παραλλαγής είναι αποδεκτό σε περιπτώσεις όπου δεν απαιτείται ακριβής ακρίβεια, όπως σε απλά ηλεκτρονικά ή έλεγχο ισχύος σε κανονικές συσκευές.Οι μικρές μετατοπίσεις στην αντίσταση δεν θα έχουν μεγάλο αντίκτυπο στο πώς λειτουργούν, έτσι οι αντιστάσεις 4 χρωμάτων είναι μια χρήσιμη και προσιτή επιλογή για πολλούς καθημερινούς σκοπούς.

Αντίθετα, οι αντιστάσεις ζώνης 5 χρωμάτων προσφέρουν πολύ αυστηρότερη ανοχή, συνήθως ± 1% ή ± 2%.Αυτό σημαίνει ότι για μια αντίσταση 1k ohm, η τιμή θα κυμαίνεται μόνο μεταξύ 990 και 1010 ohms (με 1% ανοχή) ή μεταξύ 980 και 1020 ohms (με 2% ανοχή).Αυτή η μεγαλύτερη ακρίβεια είναι καλή σε περιοχές όπως η ιατρική τεχνολογία, τα επιστημονικά εργαλεία και τα συστήματα ήχου υψηλής ποιότητας, όπου ακόμη και οι μικρές αλλαγές στην αντίσταση μπορούν να οδηγήσουν σε ζητήματα.Η αυστηρότερη ανοχή εξασφαλίζει ότι αυτές οι αντιστάσεις παραμένουν αξιόπιστες, ακόμη και σε μεταβαλλόμενες συνθήκες.

Καταλληλότητα για διαφορετικές εφαρμογές

Οι αντιστάσεις ζώνης 4 χρωμάτων είναι ιδανικές για χρήσεις όπου η ακριβής ακρίβεια δεν είναι σημαντική.Η ευρύτερη ανοχή τους τους καθιστά μια καλή επιλογή για προσιτά προϊόντα και καθημερινά ηλεκτρονικά, όπου οι μικρές αλλαγές αντίστασης δεν θα επηρεάσουν την απόδοση.Θα βρείτε αυτούς τους αντιστάσεις σε παιχνίδια, οικιακά gadgets και άλλες φιλικές προς τον προϋπολογισμό συσκευές.

Οι αντιστάσεις 5 χρωμάτων χρησιμοποιούνται σε πράγματα όπως ιατρικές συσκευές, εργαλεία ακριβείας και εξοπλισμό ήχου υψηλής ποιότητας, όπου ακόμη και μια μικρή αλλαγή στην αντίσταση μπορεί να προκαλέσει προβλήματα.Αυτές οι αντιστάσεις είναι αξιόπιστες και παραμένουν ακριβείς ακόμη και σε διαφορετικές συνθήκες, καθιστώντας τους την επιλογή για μακροπρόθεσμη ακρίβεια.

Συμβάσεις κόστους και απόδοσης

Όταν επιλέγετε μεταξύ αντιστάσεων 4 χρωμάτων και 5 χρωμάτων, η κύρια σκέψη είναι το κόστος εξισορρόπησης και η απόδοση.Για τις περισσότερες γενικές εφαρμογές, οι αντιστάσεις ζώνης 4 χρωμάτων παρέχουν αρκετή ακρίβεια με ευρύτερη περιοχή ανοχής σε χαμηλότερη τιμή.Αυτά χρησιμοποιούνται σε παρασκευή μεγάλης κλίμακας όπου η παραμονή εντός του προϋπολογισμού είναι απαραίτητη.

Ωστόσο, για εφαρμογές όπου απαιτείται η ακρίβεια, αξίζει ο υψηλότερος κόστος των αντιστάσεων ζώνης 5 χρωμάτων.Πεδία όπως η ιατρική τεχνολογία, η επιστημονική έρευνα και η υψηλής ποιότητας ήχου από την ανώτερη ακρίβεια και αξιοπιστία τους.Ενώ είναι πιο ακριβά, προσφέρουν την ακρίβεια για να εξασφαλίσουν ότι οι συσκευές λειτουργούν σωστά, καθιστώντας τους την καλύτερη επιλογή όταν ακόμη και μικρά λάθη μπορούν να έχουν μεγάλες συνέπειες.

Σύναψη

Η αντίσταση 1K OHM έδειξε πώς μια απλή συσκευή μπορεί να έχει μεγάλο αντίκτυπο στο πόσο καλά λειτουργούν τα ηλεκτρονικά κυκλώματα.Το σύστημα κώδικα χρώματος διευκολύνει τον εντοπισμό και τη χρήση και παίζει σημαντικό ρόλο σε πράγματα όπως τα ηχητικά συστήματα και τα κυκλώματα προστασίας.Η σύγκριση των αντιστάσεων ζώνης 4 και 5 χρωμάτων μας βοηθά να κατανοήσουμε τις διαφορές στο κόστος, την ακρίβεια και τις επιδόσεις που απαιτούνται σε διαφορετικές τεχνολογίες.Με διάφορους τύπους αντιστάσεων όπως το φιλμ άνθρακα, το μεταλλικό φιλμ, το καλώδιο και η επιφανειακή βάση, αυτό το στοιχείο ανταποκρίνεται τόσο στις κοινές όσο και στις ειδικές ανάγκες, βελτιώνοντας τον τρόπο λειτουργίας των ηλεκτρονικών συστημάτων.Αυτό το άρθρο υπογραμμίζει τον σπουδαίο ρόλο της αντίστασης 1K OHM και τον τρόπο με τον οποίο προσαρμόζεται σε διαφορετικές χρήσεις, δείχνοντας την πολυπλοκότητα και την ποικιλία στα σύγχρονα ηλεκτρονικά.

Συχνές ερωτήσεις [FAQ]

1. Τι κάνει η αντίσταση 1K σε 5V;

Όταν συνδέετε μια αντίσταση 1K OHM σε μια παροχή 5V σε ένα κύκλωμα, η αντίσταση περιορίζει τη ροή του ρεύματος μέσω του κυκλώματος.Σύμφωνα με τον νόμο του Ohm, Όπου το I είναι ρεύμα, το V είναι τάση και το R είναι αντίσταση.Για τροφοδοσία 5V και αντίσταση 1k ohm, το ρεύμα θα ήταν AMPERES, ή 5 Milliamperes.Αυτή η ρύθμιση είναι κοινή στα ηλεκτρονικά για την προστασία των εξαρτημάτων μειώνοντας το ρεύμα σε ασφαλές επίπεδο.

2. είναι 1k αντίσταση πάρα πολύ για LED;

Μια αντίσταση 1Κ ohm χρησιμοποιείται με LED όταν συνδέεται με τροφοδοσία 5V.Ο στόχος είναι να αποφευχθεί η υπερβολική διέλευση από το LED, που μπορεί να το βλάψει.Μια αντίσταση 1k ohm με πηγή 5V επιτρέπει περίπου 5 milliamperes να ρέει, κατάλληλη για τα περισσότερα πρότυπα LED που απαιτούν ρεύμα μεταξύ 5 έως 20 milliamperes.Είναι μια ασφαλής επιλογή για βασικά έργα LED, εξασφαλίζοντας ότι το LED λειτουργεί με ασφάλεια χωρίς υπερβολική φωτεινότητα ή θερμότητα.

3. Ποια είναι η καλύτερη αντίσταση 100 ohm ή 1k ohm;

Η επιλογή μεταξύ μιας αντίστασης 100 ohm και 1k ohm εξαρτάται από τις συγκεκριμένες ανάγκες του κυκλώματος σας:

Για υψηλότερες εφαρμογές ρεύματος: μια αντίσταση 100 ohm επιτρέπει περισσότερο ρεύμα να ρέει μέσω της σε σύγκριση με μια αντίσταση 1k ohm όταν χρησιμοποιείται στην ίδια τάση.Αυτό είναι κατάλληλο για κυκλώματα που απαιτούν χειρισμό υψηλότερης ισχύος.

Για τον περιορισμό του ρεύματος: Μια αντίσταση 1K OHM είναι καλύτερη για εφαρμογές όπου πρέπει να περιορίσετε την τρέχουσα ροή για να προστατεύσετε ευαίσθητα εξαρτήματα όπως LED.

4. Ποια είναι η διαφορά μεταξύ αντιστάσεων 1K και 10K OHM;

Η κύρια διαφορά είναι η τιμή αντίστασης, η οποία επηρεάζει πόσο περιορίζουν το ρεύμα σε ένα κύκλωμα.Μια αντίσταση 1Κ OHM επιτρέπει περισσότερο ρεύμα να ρέει σε σύγκριση με μια αντίσταση 10Κ ohm κάτω από την ίδια κατάσταση τάσης.Συγκεκριμένα, με εφοδιασμό 5V, μια αντίσταση 1k ohm θα επέτρεπε να ρέει 5 milliamperes, ενώ μια αντίσταση 10k ohm θα επέτρεπε μόνο 0,5 milliamperes.Η αντίσταση 10K OHM είναι πιο αποτελεσματική για εφαρμογές που απαιτούν χαμηλότερο ρεύμα για πιο ευαίσθητες συνθήκες κυκλώματος.

5. Πώς δοκιμάζετε μια αντίσταση 1K OHM;

Για να δοκιμάσετε μια αντίσταση 1K OHM:

Αποσυνδέστε την αντίσταση από την ισχύ: Βεβαιωθείτε ότι δεν συνδέεται με οποιαδήποτε πηγή τάσης.

Χρησιμοποιήστε ένα πολύμετρο: Ρυθμίστε το πολύμετρο στη λειτουργία μέτρησης αντίστασης.

Συνδέστε τους ανιχνευτές πολυμέτρου με τους ακροδέκτες αντίστασης: Θα πρέπει να δείτε μια ανάγνωση κοντά στο 1k ohm.Μια μεγάλη διαφορά υποδηλώνει ότι η αντίσταση μπορεί να είναι ελαττωματική.

6. Ποιο είναι το ρεύμα του 1K ohm;

Το ρεύμα μέσω αντίστασης 1Κ OHM εξαρτάται από την τάση που εφαρμόζεται σε αυτό.Για παράδειγμα, με εφοδιασμό 5V, το ρεύμα θα ήταν 5 Milliamperes, υπολογιζόμενο από .Το ρεύμα μπορεί να ποικίλει ανάλογα με την εφαρμοζόμενη τάση, ακολουθώντας τη σχέση που ορίζεται από τον νόμο του Ohm.
