Δίοδος 1N5406: Ένας πλήρης οδηγός για τις εφαρμογές του

Εάν εργάζεστε με ηλεκτρονικά κυκλώματα, η κατανόηση των διόδων ανορθωτή είναι απαραίτητη.Αυτό το άρθρο καλύπτει το 1N5406, μια ευρέως χρησιμοποιούμενη δίοδο ανορθωτή που βοηθά στη μετατροπή του AC σε DC, καθιστώντας το ένα κρίσιμο στοιχείο σε πολλές τροφοδοτικές και άλλες εφαρμογές υψηλού ρεύματος.Θα μάθετε σχετικά με τα χαρακτηριστικά, τις προδιαγραφές, τις μηχανικές ιδιότητες και τις κοινές χρήσεις, καθώς και τον τρόπο με τον οποίο συγκρίνεται με παρόμοια μέρη.Είτε δημιουργείτε ένα έργο μεγάλης κλίμακας ή μια μικρή συσκευή, αυτός ο οδηγός θα σας δώσει μια σαφή εικόνα του γιατί το 1N5406 είναι μια επιλογή για πολλούς.

Κατάλογος

Επισκόπηση του 1N5406

Ο 1N5406 είναι μια δημοφιλής δίοδος ανορθωτή που χρησιμοποιείται συνήθως σε κυκλώματα που πρέπει να μετατρέψουν το AC σε DC.Έρχεται με επιχρυσωμένα ακροδέκτες χωρίς μόλυβδο, τα οποία είναι φιλικά και ανθεκτικά στο περιβάλλον.Η πλαστική του περίπτωση έχει σχεδιαστεί για να αντισταθεί στις φλόγες, συνάντηση με πρότυπα UL94V-0, γεγονός που εξασφαλίζει ότι η δίοδος μπορεί να χειριστεί τη θερμότητα χωρίς κίνδυνο πυρκαγιάς.

Αυτή η δίοδος μπορεί να μεταφέρει έως και 3α ρεύματος, καθιστώντας την κατάλληλη για χρήση σε τροφοδοτικά και άλλες εφαρμογές όπου απαιτούνται μεγάλες ποσότητες ρεύματος.Η χαμηλή πτώση τάσης προς τα εμπρός βοηθά στην ελαχιστοποίηση της απώλειας ενέργειας, καθιστώντας την αποδοτική απόδοση.Έχει επίσης ένα χαμηλό ρεύμα διαρροής αντίστροφης, το οποίο μειώνει την ανεπιθύμητη ροή ενέργειας όταν δεν διεξάγει.

Η πολικότητα της δίοδοι είναι εύκολο να εντοπιστεί, χάρη σε μια σαφή ζώνη που σηματοδοτεί την κάθοδο.Τα τερματικά του είναι κατασκευασμένα για εύκολη συγκόλληση και πληρούν τα υψηλά πρότυπα, καθιστώντας την αξιόπιστη επιλογή σε διάφορες ηλεκτρονικές συσκευές.

1N5406 Διαμόρφωση ακίδων

1N5406 μοντέλο CAD

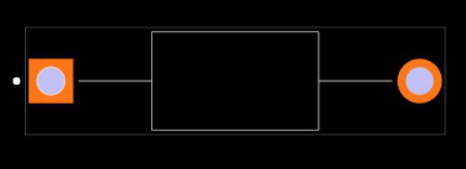

1N5406 αποτύπωμα

Βασικά χαρακτηριστικά του 1N5406

Υψηλό ρεύμα σε μικρό μέγεθος

Το 1N5406 έχει σχεδιαστεί για να χειρίζεται μια σημαντική ποσότητα ρεύματος διατηρώντας παράλληλα ένα συμπαγές μέγεθος.Αυτό καθιστά ιδιαίτερα χρήσιμο για εφαρμογές όπου ο χώρος είναι περιορισμένος, αλλά υπάρχει ανάγκη για σημαντική διαχείριση ενέργειας.Μπορεί να το βρείτε χρήσιμο σε καταστάσεις όπου απαιτούνται τόσο η απόδοση όσο και ένα μικρό αποτύπωμα.

Δυνατότητα ρεύματος υψηλής υπερτάσεων

Αυτή η δίοδος έχει τη δυνατότητα να χειρίζεται σύντομες υπερτάσεις υψηλού ρεύματος χωρίς να υποστεί βλάβη.Όταν μια συσκευή αρχικά ενεργοποιεί, συχνά βιώνει μια αύξηση του ρεύματος και το 1N5406 είναι κατασκευασμένο για να αντέχει αυτό χωρίς να καταρρεύσει.Αυτό το χαρακτηριστικό το καθιστά αξιόπιστο σε κυκλώματα όπου αυτές οι υπερτάσεις συμβαίνουν συχνά, εξασφαλίζοντας ότι η δίοδος θα συνεχίσει να λειτουργεί αποτελεσματικά.

Χαμηλή πτώση τάσης προς τα εμπρός

Η χαμηλή πτώση τάσης προς τα εμπρός είναι ένα πλεονέκτημα επειδή σημαίνει ότι λιγότερη ενέργεια χάνεται όταν η δίοδος διεξάγει ρεύμα.Σε πολλά κυκλώματα τροφοδοσίας, η μείωση της σπατάλης ενέργειας συμβάλλει στη βελτίωση της συνολικής απόδοσης του συστήματος.Με το 1N5406, μπορείτε να περιμένετε μια πιο αποτελεσματική λειτουργία, η οποία είναι ιδιαίτερα επωφελής σε εφαρμογές ευαίσθητων στην ενέργεια.

Οικονομικό πλαστικό πακέτο χωρίς κενά

Το 1N5406 έρχεται σε ένα συμπαγές, χωρίς κενά πλαστικό πακέτο που προσφέρει αξιοπιστία και αποδοτικότητα κόστους.Αυτή η κατασκευή εξασφαλίζει ότι η δίοδος προστατεύεται από περιβαλλοντικούς παράγοντες όπως η υγρασία ή η σκόνη, γεγονός που μπορεί να θέσει σε κίνδυνο την απόδοση με την πάροδο του χρόνου.Επιπλέον, το πλαστικό πακέτο έχει σχεδιαστεί για να είναι προσιτή, καθιστώντας την καλή επιλογή όταν το κόστος είναι μια σκέψη.

Διατίθεται σε ποσότητες όγκου

Εάν εργάζεστε σε έργα μεγάλης κλίμακας ή διαδικασίες παραγωγής, το 1N5406 είναι διαθέσιμο σε μεγάλους όγκους, επιτρέποντάς σας να το προμηθεύετε εύκολα σε μεγάλες ποσότητες.Αυτό καθιστά βολικό για καταστάσεις όπου πρέπει να αγοράσετε τα εξαρτήματα χύμα, εξασφαλίζοντας παράλληλα τη συνέπεια στις κατασκευές σας.

Το πλαστικό συναντά το UL 94V-0 για ευφλεκτότητα

Η ασφάλεια είναι μια σημαντική πτυχή οποιουδήποτε ηλεκτρονικού συστατικού και το 1N5406 πληροί τα πρότυπα φλεγμονής UL 94V-0.Αυτό σημαίνει ότι το πλαστικό που χρησιμοποιείται στην κατασκευή του είναι ανθεκτική στη φλόγα, παρέχοντας ένα επιπλέον στρώμα προστασίας σε εφαρμογές όπου η θερμότητα μπορεί να είναι ανησυχητική.Μπορείτε να αισθανθείτε σίγουροι γνωρίζοντας ότι αυτή η δίοδος θα διατηρήσει την ακεραιότητά του ακόμη και σε θερμότερα περιβάλλοντα λειτουργίας.

1N5406 Λεπτομερείς προδιαγραφές

Τεχνικές προδιαγραφές, χαρακτηριστικά, παραμέτρους και εξαρτήματα που έχουν παρόμοια χαρακτηριστικά με το ON Semiconductor 1N5406.

Τύπος	Παράμετρος
Κατάσταση κύκλου ζωής	Τελευταίες αποστολές (τελευταία ενημέρωση: πριν από 3 ημέρες)
Επικοινωνία	Κασσίτερος
Βουνό	Με τρύπα
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	Do-201ad, αξονικό
Αριθμός καρφίτσες	2
Πακέτο συσκευών προμηθευτή	DO-201AD
Βάρος	360mg
Τάση διάσπασης	600V
Συσκευασία	Ταινία & κύλινδρος (TR)
Δημοσιευμένος	2000
Κατάσταση μέρους	Απηρχαιωμένος
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Μέγιστη θερμοκρασία λειτουργίας	150 ° C
Ελάχιστη θερμοκρασία λειτουργίας	-55 ° C
Χωρητικότητα	30PF
Τάση - βαθμολογία DC	600V
Τρέχουσα βαθμολογία	3α
Αριθμός εξαρτήματος βάσης	1N5406
Πόλωση	Πρότυπο
Διαμόρφωση στοιχείων	Μονόκλινο
Ταχύτητα	Τυπική ανάκτηση> 500NS,> 200mA (IO)
Τύπος διόδου	Πρότυπο
Τρέχουσα - Αντίστροφη διαρροή @ VR	5μa @ 600V
Διαρροή εξουσίας	6.25W
Ρεύμα εξόδου	3α
Τάση - προς τα εμπρός (VF) (max) @ Εάν	1.2V @ 3A
Προωθημένος ρεύμα	3α
Θερμοκρασία λειτουργίας - διασταύρωση	-55 ° C ~ 150 ° C
Ρεύμα μέγιστου κύματος	200α
Τάση - Αντίστροφη DC (VR) (Max)	600V
Τρέχουσα - μέσος όρος διορθωμένος (IO)	3α
Προωθητική τάση	1.2V
Μέγιστη αντίστροφη τάση (DC)	600V
Μέσος διορθωμένος ρεύμα	3α
Μέγιστο αντίστροφο ρεύμα	5 μΑ
Μέγιστη επαναλαμβανόμενη αντίστροφη τάση (VRRM)	600V
Χωρητικότητα @ vr, f	30PF @ 4V 1MHz
Αιχμή μη επαναλαμβανόμενου ρεύματος αύξησης	200α
Αντίστροφη τάση	600V
Μέγιστο ρεύμα υπερχείλισης (IFSM)	200α
Διάμετρος	5,6 χιλιοστά
Υψος	6.35 χιλιοστά
Μήκος	9,5 χιλιοστά
Πλάτος	6.35 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμμορφώνεται με το ROHS

Μηχανικές ιδιότητες του 1η5406

Περίπτωση: εποξική, διαμορφωμένη

Το 1N5406 είναι εγκλεισμένο σε ένα ανθεκτικό εποξειδικό κέλυφος, προσφέροντας ανθεκτική προστασία από μηχανικές βλάβες και περιβαλλοντικούς παράγοντες.Αυτό το περίβλημα εξασφαλίζει ότι η δίοδος παραμένει ασφαλής από επιπτώσεις ή φυσικό στρες, το οποίο διαφορετικά θα μπορούσε να επηρεάσει την απόδοση ή τη μακροζωία του.Το εποξειδικό υλικό λειτουργεί επίσης ως μόνωση, διασφαλίζοντας τη δίοδο από εξωτερικές συνθήκες.

Βάρος: 1,1 γραμμάρια (περίπου)

Ζυγίζοντας περίπου 1,1 γραμμάρια, η δίοδος είναι αρκετά ελαφριά ώστε να ταιριάζει σε διάφορες εφαρμογές χωρίς να προσθέτει σημαντικό όγκο στο σχέδιό σας.Παρά το ελαφρύ του βάρος, εξακολουθεί να προσφέρει ισχυρή απόδοση, καθιστώντας το ιδανικό συστατικό για τα συμπαγή συστήματα όπου κάθε gram έχει σημασία.

Τελειώστε: Όλες οι εξωτερικές επιφάνειες ανθεκτικές στη διάβρωση

Οι εξωτερικές επιφάνειες της διόδου αντιμετωπίζονται για να αντισταθούν στη διάβρωση, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία.Η διάβρωση μπορεί να υποβαθμίσει τα ηλεκτρονικά εξαρτήματα με την πάροδο του χρόνου, ειδικά σε υγρά ή σκληρά περιβάλλοντα.Το φινίρισμα ανθεκτικό στη διάβρωση του 1N5406 βοηθά να διατηρεί συνεπή απόδοση, ακόμη και σε λιγότερο από τις ιδανικές συνθήκες, καθιστώντας την καλή επιλογή για υπαίθρια ή βιομηχανική χρήση.

Ο τερματικός οδηγός είναι εύκολα συγκολλημένος

Οι οδηγοί του 1N5406 έχουν σχεδιαστεί για εύκολη συγκόλληση, εξασφαλίζοντας ότι μπορείτε να το επισυνάψετε γρήγορα και με ασφάλεια στο κύκλο σας.Αυτή η ευκολία συγκόλλησης είναι ζωτικής σημασίας τόσο για χειροκίνητες όσο και αυτοματοποιημένες διαδικασίες, επιτρέποντάς σας να εγκαταστήσετε τη δίοδο χωρίς τον κίνδυνο κακών συνδέσεων.Οι οδηγοί πληρούν τις τυπικές απαιτήσεις συγκόλλησης, προσφέροντας μια αξιόπιστη σύνδεση στο σχέδιό σας.

Θερμοκρασία επιφάνειας μολύβδου και τοποθέτησης για σκοπούς συγκόλλησης: 220 ° C μέγιστο για 10 δευτερόλεπτα, 1/16 "από την περίπτωση

Η δίοδος μπορεί να χειριστεί υψηλές θερμοκρασίες κατά τη διάρκεια της διαδικασίας συγκόλλησης, μέχρι 220 ° C για 10 δευτερόλεπτα.Αυτό εξασφαλίζει ότι δεν θα καταστραφεί κατά τη διάρκεια της εγκατάστασης, ακόμη και όταν εκτίθεται στην έντονη θερμότητα συγκόλλησης.Μπορείτε να συγκολλήσετε με ασφάλεια το 1N5406 στο σκάφος σας, γνωρίζοντας ότι είναι χτισμένο για να αντέξει αυτό το επίπεδο θερμότητας χωρίς να επηρεάσει την απόδοσή του.

Πόλη: Καθαρίζοντας το Band Polarity Band

Το 1N5406 έρχεται με μια σαφή ζώνη καθόδου, καθιστώντας εύκολο τον προσδιορισμό του σωστού προσανατολισμού για εγκατάσταση.Η σωστή πολικότητα είναι ζωτικής σημασίας για τη σωστή λειτουργία της δίοδος και η σαφής σήμανση σας βοηθά να αποφύγετε λάθη κατά τη συναρμολόγηση.Αυτή η λειτουργία βοηθά στην πρόληψη σφαλμάτων, εξασφαλίζοντας ότι η δίοδος λειτουργεί όπως αναμένεται όταν ενσωματωθεί στο κύκλωμα σας.

Τυπικές εφαρμογές του 1N5406

AC σε μετατροπή DC

Το 1N5406 χρησιμοποιείται συνήθως σε κυκλώματα τροφοδοσίας όπου μετατρέπει AC (εναλλασσόμενο ρεύμα) σε DC (άμεσο ρεύμα).Αυτή η μετατροπή είναι απαραίτητη σε πολλές ηλεκτρονικές συσκευές που απαιτούν σταθερή παροχή DC για λειτουργία.Σε αυτό το ρόλο, η δίοδος εξασφαλίζει ότι μόνο ο σωστός τύπος ρεύματος περνάει στη συσκευή, προστατεύοντας τα ευαίσθητα εξαρτήματα από τη ζημιά.

Χειρισμό μεγάλων ρευμάτων

Με την ικανότητά του να χειρίζεται υψηλά ρεύματα, το 1N5406 είναι κατάλληλο για εφαρμογές βαρέως τύπου.Αυτό περιλαμβάνει βιομηχανικά συστήματα, ελεγκτές αυτοκινήτων και ηλεκτρονικές συσκευές υψηλής ισχύος.Όταν χρειάζεστε μια δίοδο που μπορεί να διαχειριστεί ένα μεγάλο ποσό ρεύματος χωρίς υπερθέρμανση ή διάσπαση, το 1N5406 προσφέρει τη δύναμη και την ανθεκτικότητα που απαιτούνται για αυτά τα απαιτητικά καθήκοντα.

Χαμηλές απώλειες αγωγιμότητας

Ένα από τα ξεχωριστά οφέλη του 1N5406 είναι οι χαμηλές απώλειες αγωγιμότητας.Αυτό σημαίνει ότι όταν η δίοδος διεξάγεται ρεύμα, χάνει πολύ λίγη ενέργεια στη διαδικασία.Για τα κυκλώματα τροφοδοσίας και άλλες εφαρμογές ευαίσθητων στην ενέργεια, η μείωση των ζημιών είναι σημαντική τόσο για την απόδοση όσο και για την αποτελεσματικότητα.Το 1N5406 συμβάλλει στη διατήρηση της αποτελεσματικής λειτουργίας σε διάφορα συστήματα.

Προστασία έναντι μεταβατικών υπερ-τάσεων

Το 1N5406 είναι επίσης ικανό να χειρίζεται καταστάσεις υπερβολικής τάσης, όπου οι ξαφνικές αιχμές στην τάση θα μπορούσαν να βλάψουν διαφορετικά ένα κύκλωμα.Αυτό το καθιστά πολύτιμο συστατικό σε συστήματα που μπορεί να εκτεθούν σε απρόβλεπτες αλλαγές τάσης, όπως βιομηχανικά μηχανήματα ή ηλεκτρικά δίκτυα.Ενεργώντας ως διασφάλιση ενάντια σε αυτές τις αιχμές, το 1N5406 συμβάλλει στη διατήρηση της ακεραιότητας των ηλεκτρονικών σας συσκευών.

Διόρθωση ισχύος σε βιομηχανικά και καταναλωτικά ηλεκτρονικά

Το 1N5406 χρησιμοποιείται συνήθως σε μια ποικιλία ηλεκτρονικών συσκευών, τόσο βιομηχανικών όσο και καταναλωτών.Διαδραματίζει βασικό ρόλο στην διόρθωση ισχύος, εξασφαλίζοντας ότι τα ηλεκτρονικά συστήματα λαμβάνουν τον σωστό τύπο ρεύματος.Είτε εργάζεστε σε ένα βιομηχανικό σύστημα μεγάλης κλίμακας είτε σε μικρότερη καταναλωτική συσκευή, το 1N5406 παρέχει αξιόπιστη διόρθωση, μετατρέποντας το AC σε DC για να καλύψει τις ανάγκες της αίτησής σας.

Ισοδύναμο για 1n5406

• P600m

• P600K

• P600J

• HER508

• HER507

• HER506

• Her308

• Her307

• Her306

• FR607

• FR606

• FR605

• FR307

• FR306

• FR305

• Κατά 255

• BY254

• BY253

• 6Α8

• 6Α6

• 6Α10

• 1N5408

• 1N5407

• SF38

• SF58

• UF5406

• UF5407

• UF5408

• 1N5406G

• 1N5407G

• 1N5408G

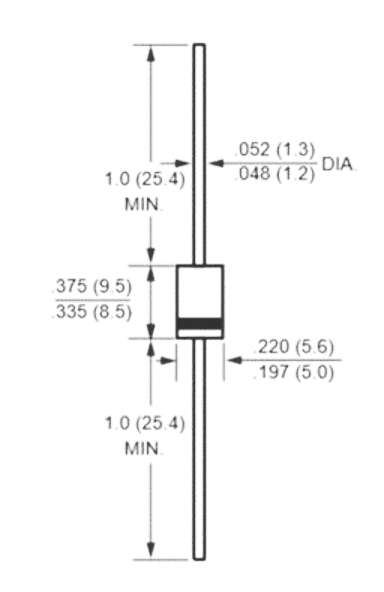

Διαστάσεις 1N5406

Πληροφορίες κατασκευαστή για 1N5406

Στο Semiconductor και στο λογότυπο Semiconductor είναι εμπορικά σήματα των βιομηχανιών ημιαγωγών, LLC DBA σε ημιαγωγούς ή θυγατρικές της στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες.Στο Semiconductor κατέχει τα δικαιώματα σε διάφορα διπλώματα ευρεσιτεχνίας, εμπορικά σήματα, πνευματικά δικαιώματα, εμπορικά μυστικά και άλλη πνευματική ιδιοκτησία.Μια λίστα με την κάλυψη προϊόντων/διπλωμάτων ευρεσιτεχνίας του Semiconductor μπορεί να προσεγγιστεί στο Semiconductor διατηρεί το δικαίωμα να κάνει αλλαγές χωρίς περαιτέρω ειδοποίηση σε οποιαδήποτε προϊόντα εδώ.

Παρόμοια μέρη με 1N5406

Τα τρία συστατικά που εμφανίζονται στη δεξιά μεριδία παρόμοιες προδιαγραφές με το Semiconductor 1N5406.

Αριθμός μέρους	1N5406	1N5407	1N5400	1N5400-E3/54	1N5408
Κατασκευαστής	Σε ημιαγωγό	Σε ημιαγωγό	Σε ημιαγωγό	Διευθύνσεις διόδων Semiconductor Vishay	Σε ημιαγωγό
Βουνό	Με τρύπα	Με τρύπα	Με τρύπα	Με τρύπα	Με τρύπα
Προωθητική τάση	1.2V	1.2V	1.2V	1.2V	1.2V
Μέσος διορθωμένος ρεύμα	3α	3α	3α	3α	3α
Τρέχουσα - Ο μέσος όρος διορθώθηκε	3α	3α	3α	3α	3α
Ρεύμα μέγιστης προώθησης	200α	200α	200α	200α	200α
Αριθμός καρφίτσες	2	2	2	2	2
Διαμόρφωση στοιχείων	Μονόκλινο	Μονόκλινο	Μονόκλινο	Μονόκλινο	Μονόκλινο
Τύπος διόδου	Πρότυπο	Πρότυπο	Πρότυπο	Πρότυπο	Πρότυπο
Δείτε τη σύγκριση	1N5406 VS 1N5407	1N5406 VS 1N5400	1N5406 VS 1N5400-E3/54	1N5406 VS 1N5408

Φύλλο δεδομένων PDF

1N5406 φύλλα δεδομένων:

1N5407 φύλλα δεδομένων:

1N5407.pdf

1N5407.pdf

1N5400 φύλλα δεδομένων:

1N5400.PDF

1N5400.PDF

1N5408 φύλλα δεδομένων:

1N5408.pdf

1N5408.pdf

Συχνές ερωτήσεις [FAQ]

1 Μπορεί η δίοδος 1N5406 να αντικαταστήσει το RL207;

Ναι, είναι δυνατόν.Το RL207 έχει μέγιστο ρεύμα 2Α, ενώ το 1N5406 μπορεί να χειριστεί μέχρι 3Α.Και οι δύο δίοδοι έχουν την ίδια βαθμολογία τάσης, καθιστώντας τους εναλλάξιμες στις περισσότερες περιπτώσεις.

2. Μπορεί το UF5404 να αντικαταστήσει το 1N5406;

Το 1N5406 είναι μια τυποποιημένη δίοδος ανορθωτή 600V, που χρησιμοποιείται συνήθως σε τροφοδοτικά με γέφυρα πρωτεύοντος ανορθωτή.Το UF5404, από την άλλη πλευρά, είναι μια εξαιρετικά γρήγορη δίοδος ανάκτησης 400V.Ενώ μπορείτε να χρησιμοποιήσετε το UF5404 ως υποκατάστατο σε ένα τσίμπημα, η χαμηλότερη τάση της μπορεί να προσφέρει μικρότερο περιθώριο σε καταστάσεις υψηλής τάσης.
