1N4733A Zener Δίοδος: εργασία, pinout και φύλλο δεδομένων

Αυτός ο οδηγός διερευνά τα χαρακτηριστικά και τις χρήσεις της διόδου Zener 1N4733A, ενός συστατικού στα σύγχρονα ηλεκτρονικά γνωστά για την αξιόπιστη ρύθμιση της τάσης.Καλύπτει τις αρχές λειτουργίας της διόδου, τον τρόπο χρήσης του σε κυκλώματα και τον ρόλο της στη διατήρηση της σταθερής τάσης σε διάφορες ρυθμίσεις.

Κατάλογος

Επισκόπηση της δίοδοι 1N4733A Zener

Ο 1N4733A Η δίοδος ξεχωρίζει για τον ισχυρό χειρισμό της ισχύος και την ακρίβεια της στη ρύθμιση της τάσης, με βαθμολογία ισχύος 1 watt και τάση zener 5.1V.Αυτή η δίοδος είναι ένα βασικό στοιχείο στην ηλεκτρολογία, που χρησιμοποιείται εκτενώς στη σταθεροποίηση τάσης και τα κυκλώματα αποκοπής.Εκτιμάται για το χαμηλό ρεύμα διαρροής, παρέχοντας επίπεδα σταθερής τάσης.Αυτές οι ιδιότητες καθιστούν εξαιρετικά επωφελές για τους μετατροπείς και τα κυκλώματα τροφοδοσίας, βελτιώνοντας την επιχειρησιακή τους απόδοση και αξιοπιστία.Στα ηλεκτρονικά, η ικανότητα της διόδου να διεξάγει ρεύμα τόσο σε προς τα εμπρός όσο και σε αντίστροφη κατευθύνσεις, το διακρίνει από τυπικές διόδους.Αυτή η λειτουργικότητα βοηθά στη ρύθμιση της τάσης, εξασφαλίζοντας μια σταθερή έξοδο ακόμη και με κυμαινόμενα επίπεδα εισόδου, διατηρώντας την αποτελεσματικότητα κατά τη διάρκεια των σεναρίων διάσπασης.Ένα τέτοιο χαρακτηριστικό είναι επωφελές για σύνθετα σχέδια κυκλωμάτων που απαιτούν σταθερότητα.Η ανθεκτική κατασκευή, η οποία διαθέτει μια βαριά διασταύρωση PN που είναι ενσωματωμένη σε προστατευτικό γυαλί, επιτρέπει στη δίοδο να χειριστεί ένα φάσμα τάσης από 3,3 έως 91 V. Αυτό όχι μόνο ενισχύει την ανθεκτικότητα του εν μέσω διαφορετικών περιβαλλοντικών συνθηκών αλλά και εξασφαλίζει την παρατεταμένη διάρκεια ζωής του κυκλώματος παρέχοντας μια αξιόπιστη αναφοράδυναμικό.Η αξιοπιστία της διόδου είναι εμφανής από την κατασκευή της.Περιλαμβάνει ένα διπλό σχεδιασμό γυμνοσάλιαγκας που αντιστέκεται στη διάβρωση και διαθέτει εύκολα συγκολλημένα τερματικά, εξασφαλίζοντας ανθεκτικές συνδέσεις σε κυκλώματα.

1N4733A PIN διαμόρφωση

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
1	Ανοδος	Το ρεύμα ρέει σε αυτό το τερματικό.
2	Κάθοδος	Το ρεύμα ρέει από αυτόν τον τερματικό.

Χαρακτηριστικά και προδιαγραφές 1N4733A

Χαρακτηριστικό/προδιαγραφές	Καθέκαστα
Ονομαστική τάση Zener (VZ)	5.1 βολτ
Διάρκεια ισχύος (PZ)	1,0 Watts
Ρεύμα ρυθμιστή zener (IZM)	178 MAMPS
Τύπος πακέτου	DO-41 (μέσω τρύπα)
Ονομαστική τάση	5.1 βολτ
Ανοχή	± 5%
Εύρος θερμοκρασίας αποθήκευσης	-65 ° C έως 175 ° C
Βάρος	0,35 γραμμάρια
Ειδικά χαρακτηριστικά	Υψηλή αξιοπιστία, αιχμηρά αντίστροφα χαρακτηριστικά.

Πώς λειτουργεί το 1N4733A;

Η δίοδος 1N4733A Zener έχει σχεδιαστεί για να ρυθμίζει την τάση συμπεριφέροντας διαφορετικά από τις τυπικές δίοδοι στην αντίστροφη προκατάληψη.Σε προκατάληψη προς τα εμπρός, επιτρέπει το ρεύμα να ρέει με μικρή πτώση τάσης (περίπου 0,3 έως 0,7 βολτ), παρόμοια με τις κανονικές δίοδοι.Ωστόσο, υπό την αντίστροφη προκατάληψη, παρουσιάζει μια μοναδική συμπεριφορά.Μόλις η αντίστροφη τάση φτάσει στο σημείο κατανομής της, περίπου 5,5 βολτ, η δίοδος αρχίζει να διεξάγει ρεύμα.Αυτή η ελεγχόμενη διάσπαση επιτρέπει στη δίοδο να διατηρεί μια σταθερή τάση εξόδου, ακόμη και αν η τάση εισόδου ή το φορτίο κυκλώματος κυμαίνονται.

Αυτή η ρύθμιση της τάσης επιτυγχάνεται μέσω δύο διαδικασιών: η κατανομή του Zener και η επίδραση της χιονοστιβάδας.Σε χαμηλότερες τάσεις, η διάσπαση του zener κυριαρχεί, με αρνητικό συντελεστή θερμοκρασίας, που σημαίνει ότι η τάση διάσπασης μειώνεται καθώς αυξάνεται η θερμοκρασία.Σε υψηλότερες τάσεις, το φαινόμενο της χιονοστιβάδας αναλαμβάνει με θετικό συντελεστή θερμοκρασίας, όπου η τάση διάσπασης αυξάνεται με τη θερμοκρασία.Στο 1n4733a, αυτές οι δύο επιδράσεις εξισορροπούν, εξασφαλίζοντας συνεπείς επιδόσεις σε μια σειρά θερμοκρασιών.Αυτό καθιστά τη δίοδο μια αξιόπιστη επιλογή για κυκλώματα που απαιτούν ρύθμιση σταθερής τάσης, ιδιαίτερα σε περιβάλλοντα με μεταβλητές συνθήκες.

Ανάπτυξη ενός βολτόμετρο AC με Arduino Uno

Ο σχεδιασμός ενός βολτότρου AC χρησιμοποιώντας ένα Arduino UNO χρησιμεύει ως συμμετοχή στον κόσμο των εφαρμογών μικροελεγκτή για τη μέτρηση των τάσεων AC.Το έργο αυτό εμπλουτίζεται με διάφορα συστατικά, όπως αντίσταση 330 ohm, ποτενσιόμετρο 10K-OHM, επιλογή αντιστάσεων και πυκνωτών, διόδων όπως το 1N4733A Zener και ένα πρακτικό breadboard που διευκολύνει τη συναρμολόγηση.Το κύκλωμα χειρίζεται τις τάσεις εισόδου 110V, 220V, 380V χρησιμοποιώντας έναν διαιρέτη τάσης, ευθυγραμμίζοντας τους άνετα με την περιοχή 5V του Arduino.Η δίοδος 1N4733A Zener προσφέρει προστασία, προστατεύοντας το κύκλωμα από τάσεις πάνω από 5.1 βολτ.Η εμφάνιση των μετρούμενων τιμών επιτυγχάνεται μέσω μιας οθόνης LCD, η οποία ενισχύει την ορατότητα και την κατανόηση των αποτελεσμάτων.Το συνοδευτικό πρόγραμμα Arduino ενσωματώνει έξυπνα τη διαίρεση των τάσεων αιχμής με √2 για τον υπολογισμό των τιμών RMS, μια στοχαστική πτυχή που αντικατοπτρίζει τα καθημερινά σενάρια όπου απαιτείται συχνά προσοχή.

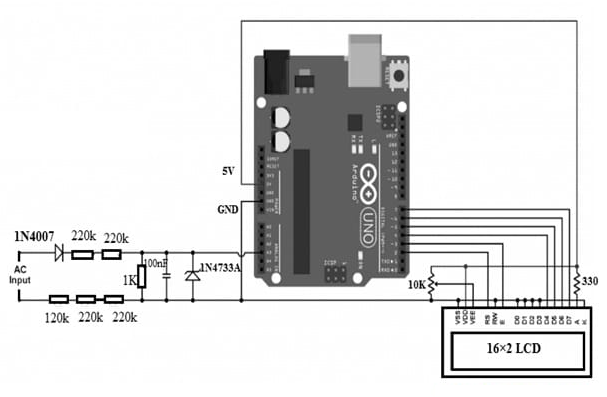

AC Voltmeter με πίνακα Arduino

Κατασκευή του προγράμματος Arduino

Ο κώδικας Arduino αναλαμβάνει έναν δυναμικό ρόλο στο σύστημα με την επίμονα παρακολούθηση της τάσης RMS μέσω της αξιολόγησης των μετρήσεων μισού κύματος αιχμής.Αξιοποιώντας την εσωτερική τάση αναφοράς, ο κώδικας παρέχει μια περισσότερη ερμηνεία της τάσης ημιτονοειδούς κύματος, διευκολύνοντας έναν υψηλότερο βαθμό ακρίβειας.Αυτή η διαδικασία καταδεικνύει την έμπειση του προγραμματισμού μικροελεγκτή σε μηχανικά ακριβή και αξιόπιστα όργανα μέτρησης για το πεδίο της ηλεκτρολογίας.

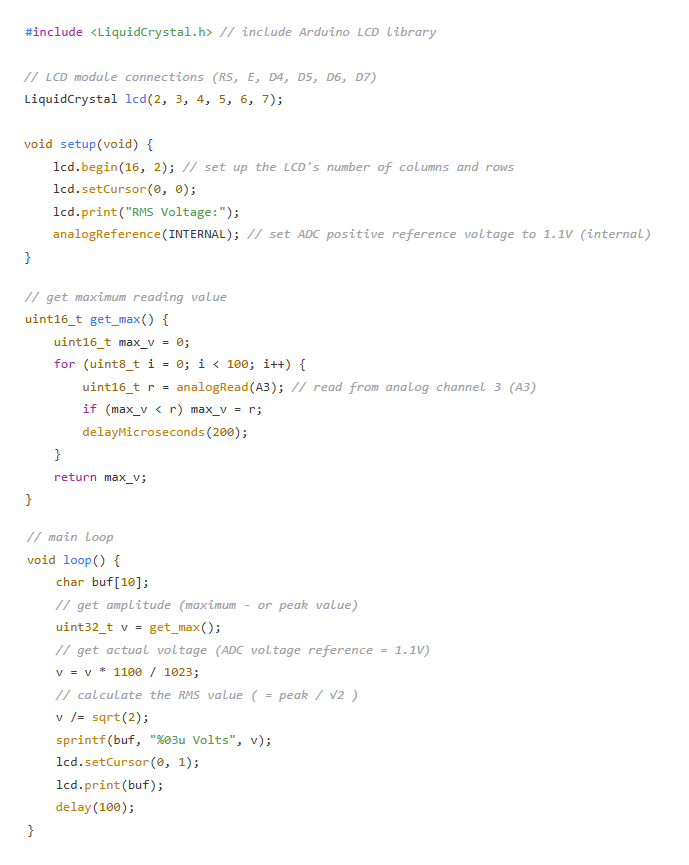

Κώδικας Arduino

Εφαρμογές της δίοδοι Zener 1N4733A

Λειτουργίες προστασίας τάσης

Στις εφαρμογές προστασίας τάσης, το 1N4733A χρησιμεύει για την προστασία λεπτών εξαρτημάτων, σφίγγοντας την υπερβολική τάση με ακρίβεια, διατηρώντας τη λειτουργικότητα του κυκλώματος.Αυτή η δίοδος περιορίζει επιδέξια τη μέγιστη τάση, ανταποκρινόμενη δεξιότητα σε παροδικές συνθήκες που διαφορετικά θα μπορούσαν να οδηγήσουν σε αποτυχημένες αποτυχίες συστατικών.

Ρύθμιση τάσης για συμπαγή συστήματα

Για μικρότερα κυκλώματα που βρίσκονται σε φορητά gadgets, το 1N4733A εξασφαλίζει σταθερή τάση εξόδου.Υποστηρίζει ήσυχα τη σταθερή απόδοση που είναι απαραίτητη μέσα σε διαφορετικές συνθήκες εισόδου, αποδεικνύοντας τη συνάφεια της σε σενάρια όπου η σταθερή τάση είναι μια σωτηρία για τη μακροζωία των συσκευών και τη σταθερή λειτουργία.

Εφαρμογές αποκοπής κυματομορφής

Όταν συνδυάζεται σε σειρά με άλλες δίοδοι, το 1N4733A διεξάγει αποκοπή κυματομορφής, πτυχή της διαχείρισης παραμόρφωσης σήματος.Αυτή η εφαρμογή έχει μεγάλη αξία στις συσκευές επικοινωνίας όπου η καθαρότητα διατήρησης του σήματος αποτελεί μεγάλη ανησυχία.

Διαφύλαξη μικροελεγκτών ή IC

Το 1N4733A προσφέρει προληπτική προστασία τάσης εισόδου για μικροελεγκτές ή ολοκληρωμένα κυκλώματα, αποτρέποντας τις συνθήκες υπερβολικής τάσης που θα μπορούσαν να θέσουν σε κίνδυνο αυτά τα εξαρτήματα.Παρέχει ένα οικονομικά αποδοτικό μέσο για την ενίσχυση της αξιοπιστίας των σχεδίων σε ευαίσθητα ηλεκτρονικά συστήματα.

Σταθερότητα τάσης σε ακανόνιστες συνθήκες

Η σταθερότητα που εξασφαλίζεται από το 1N4733A αποδεικνύεται σε κυκλώματα επιρρεπείς σε διαταραχές ισχύος ή ηλεκτρομαγνητικές παρεμβολές, διατηρώντας σταθερή τάση εξόδου και παίζοντας ρόλο στην αποτροπή της πιθανής μείωσης της απόδοσης.

Περιορισμός ζημιάς κυκλώματος από υπερτάσεις τάσης

Οι προληπτικές στρατηγικές έναντι των υπερτάσεων υψηλής τάσης είναι αναπόσπαστα στην τήρηση της ευημερίας των ηλεκτρονικών κυκλωμάτων.Η ενσωμάτωση του 1N4733A μειώνει τον κίνδυνο βλάβης από απροσδόκητες αιχμές υψηλής τάσης, συμβάλλοντας στην αντοχή των ηλεκτρονικών σχεδίων στην πράξη.

Μετατόπιση τάσης για μεταβλητές εξόδους

Το 1N4733A διευκολύνει την αποτελεσματική μετατόπιση της τάσης για τροποποιήσεις εξόδου, εξομαλύνοντας τις μεταβάσεις σε διάφορα στάδια εξόδου.Αυτή η λειτουργία υποστηρίζει ευέλικτες διαμορφώσεις κυκλώματος όπου η ευελιξία είναι επωφελής.
