Πώς να διαβάσετε τον κώδικα χρώματος αντίστασης;

Αυτό το άρθρο διερευνά την προσεκτική διαδικασία των κωδικών αντίστασης ανάγνωσης, μια δεξιότητα που ενισχύει την ακρίβεια του σχεδιασμού του κυκλώματος, διευκολύνει τις επισκευές και τη συντήρηση και εξασφαλίζει πρότυπα υψηλής ποιότητας.Η Color Conding Color, ένα σύστημα που χρησιμοποιεί έγχρωμες ζώνες για την εμφάνιση τιμών αντίστασης, είναι ένα πολύτιμο εργαλείο για τους επαγγελματίες ηλεκτρονικών ειδών και τους χομπίστες.Με την κατανόηση αυτών των χρωμάτων, τα οποία αντιπροσωπεύουν αριθμούς, πολλαπλασιαστές, ανοχές και αλλαγές θερμοκρασίας, οι άνθρωποι μπορούν να βεβαιωθούν ότι οι ηλεκτρονικές συσκευές λειτουργούν σωστά, από απλά gadgets σε πολύπλοκα μηχανήματα.

Κατάλογος

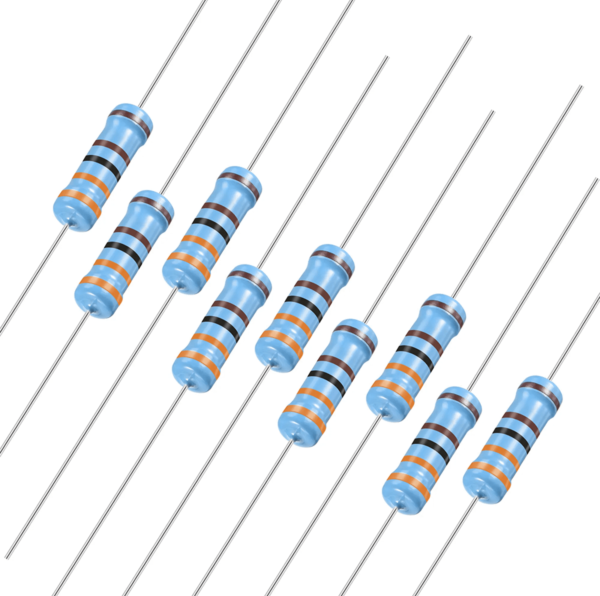

Εικόνα 1: Αντιστάσεις

Σημασία των κωδικών αντίστασης ανάγνωσης

Η χρήση λανθασμένων αντιστάσεων μπορεί να κάνει το κύκλωμα να λειτουργεί άσχημα ή ακόμα και να προκαλέσει ζημιά.Γνωρίζοντας πώς να διαβάσετε αυτούς τους κωδικούς εξασφαλίζει τις σωστές αντιστάσεις χρησιμοποιούνται, διατηρώντας το κύκλωμα λειτουργικό και ασφαλές.

Για τους μαθητές και τους αρχάριους, η μάθηση για να διαβάσετε τους κωδικούς αντίστασης είναι μια βασική δεξιότητα.Διδάσκει τα βασικά στοιχεία της οικοδόμησης κυκλωμάτων και πώς διαφορετικές τιμές συνιστωσών επηρεάζουν τη συμπεριφορά του κυκλώματος, δίνοντας μια ισχυρή βάση στα ηλεκτρονικά.

Προσδιορισμός των χρωμάτων

Εικόνα 2: Αντίστασες έγχρωμες ζώνες

Οι αντιστάσεις συνήθως έχουν τέσσερις ή πέντε έγχρωμες ζώνες.Εδώ είναι οι διαφορετικές έγχρωμες ζώνες σε μια αντίσταση σημαίνει.

Πρώτες δύο ζώνες: Αυτές οι ζώνες δείχνουν τους κύριους αριθμούς της αξίας της αντίστασης.Κάθε χρώμα αντιπροσωπεύει έναν αριθμό από 0 έως 9.

Τρίτη μπάντα: Αυτή η μπάντα σας λέει πόσα μηδενικά θα προσθέσετε στους κύριους αριθμούς.

Τέταρτη μπάντα: Αυτή η μπάντα δείχνει πόσο η πραγματική αντίσταση μπορεί να ποικίλει από την αναφερόμενη τιμή.

Πέμπτη ζώνη (αν υπάρχει): Αυτή η ζώνη μπορεί να σημαίνει δύο πράγματα, εκλεπτυσμένη ανοχή και συντελεστή θερμοκρασίας.

Οι τιμές των χρωματιστών ζωνών

Κύριοι αριθμοί (σημαντικά ψηφία)

Οι πρώτες δύο ή τρεις ζώνες είναι οι κύριοι αριθμοί της αξίας της αντίστασης.Κάθε χρώμα αντιπροσωπεύει έναν αριθμό:

Χρώμα	Αξία
Μαύρος	0
Καστανός	1
Κόκκινος	2
Πορτοκάλι	3
Κίτρινος	4
Πράσινος	5
Μπλε	6
Βιολέτα	7
Γκρί	8
Λευκό	9

Πίνακας 1: Χρώματα και τιμές αντίστασης

Πολλαπλασιαστής

Χρώμα	Αξία
Μαύρος	× 1
Καστανός	× 10
Κόκκινος	× 100
Πορτοκάλι	× 1.000
Κίτρινος	× 10.000
Πράσινος	× 100.000
Μπλε	× 1,000,000
Χρυσός	× 0,1
Ασήμι	× 0,01

Πίνακας 2: Χρώματα αντίστασης και πολλαπλασιαστής αξίας

Ανοχή

Χρώμα	Αξία
Καστανός	± 1%
Κόκκινος	± 2%
Πράσινος	± 0,5%
Μπλε	± 0,25%
Βιολέτα	± 0,1%
Γκρί	± 0,05%
Χρυσός	± 5%
Ασήμι	± 10%
Χωρίς μπάντα	± 20%

Πίνακας 3: Χρώματα αντίστασης και τιμές ανοχής

Γρήγορος πίνακας αναφοράς

Χρώμα	Ψηφίο	Πολλαπλασιαστής	Ανοχή
Μαύρος	0	1	N/a
Καστανός	1	10	± 1%
Κόκκινος	2	100	± 2%
Πορτοκάλι	3	1.000	N/a
Κίτρινος	4	10.000	N/a
Πράσινος	5	100.000	± 0,5%
Μπλε	6	1.000.000	± 0,25%
Βιολέτα	7	N/a	± 0,1%
Γκρί	8	N/a	± 0,05%
Λευκό	9	N/a	N/a
Χρυσός	N/a	0,1	± 5%
Ασήμι	N/a	0,01	± 10%

Πίνακας 4: Τιμές των χρωματιστών ζωνών

Διάγραμμα κώδικα χρώματος αντίστασης

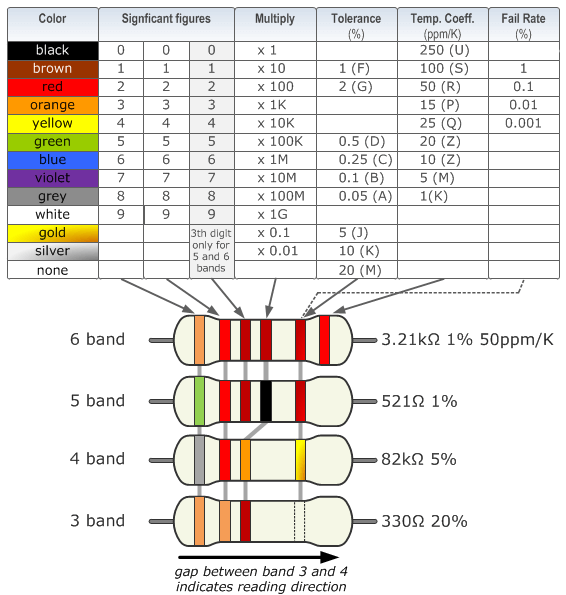

Εικόνα 3: Διάγραμμα κώδικα χρώματος αντίστασης

Κωδικός χρώματος αντίστασης 6 ζώνης

Ο κώδικας χρώματος αντίστασης 6 ζώνης είναι ακριβέστερος από τα απλούστερα συστήματα 3 ζώνης και 4 ζώνης.Χρησιμοποιεί τις τρεις πρώτες ζώνες για σημαντικά ψηφία και τις υπόλοιπες ζώνες για τον πολλαπλασιαστή, την ανοχή και τον συντελεστή θερμοκρασίας.Ακολουθεί ένας εύκολος οδηγός για την ανάγνωση αυτών των κωδικών και τον υπολογισμό της αντίστασης:

Κοιτάξτε τα χρώματα των πρώτων τριών ζωνών και χρησιμοποιήστε ένα διάγραμμα κώδικα χρώματος αντίστασης για να βρείτε τις αριθμητικές τιμές τους.

Ελέγξτε το χρώμα της τέταρτης ζώνης για να βρείτε τον πολλαπλασιαστή, το οποίο σας λέει πόσα μηδενικά θα προσθέσετε στα ψηφία.

Μπορείτε να υπολογίσετε την αντίσταση χρησιμοποιώντας αυτόν τον τύπο:

Αντίσταση (ω) = (1ο ψηφίο × 100 + 2ο ψηφίο × 10 + 3ο ψηφίο) × πολλαπλασιασμός

Πέμπτη ζώνη (ανοχή): δείχνει την ακρίβεια της αξίας της αντίστασης, υποδεικνύοντας πόσο μπορεί να ποικίλει από την δηλωμένη τιμή.

Έκτη ζώνη (συντελεστής θερμοκρασίας): δείχνει πόσο η αντίσταση αλλάζει με τη θερμοκρασία.

Παράδειγμα

Ας χρησιμοποιήσουμε μια αντίσταση 6 ζώνης με την ακόλουθη ακολουθία χρώματος: πράσινο, μπλε, μαύρο, πορτοκαλί, βιολετί, κόκκινο.

Εικόνα 4: Αντίσταση 6 ζώνης

Χρώμα	1Στ Ζώνη	2nd Ζώνη	3rd Ζώνη	4th Πολυεπίπεδος ζώνης	5th Ανοχή στο συγκρότημα	6th Θερμοκρασία ζώνης.Συντελεστής.
Μαύρος	0	0	0	× 1	-	-
Καστανός	1	1	1	× 10	± 1%	100ppm/k
Κόκκινος	2	2	2	× 100	± 2%	50ppm/k
Πορτοκάλι	3	3	3	× 1.000	-	15ppm/k
Κίτρινος	4	4	4	× 10.000	-	25ppm/k
Πράσινος	5	5	5	× 100.000	± 0,5%	-
Μπλε	6	6	6	× 1,000,000	± 0,25%	10ppm/k
Βιολέτα	7	7	7	× 10.000.000	± 0,10%	5ppm/k
Γκρί	8	8	8	× 100.000.000	± 0,05%	-
Λευκό	9	9	9	× 1g	-	-
Χρυσός				× 0,1	± 5%	-
Ασήμι				× 0,01	± 10%	-

Κάθε χρώμα σε μια αντίσταση αντιστοιχεί σε έναν συγκεκριμένο αριθμό.Για παράδειγμα, ας εξετάσουμε τις ακόλουθες έγχρωμες ζώνες:

Πράσινο: 5

Μπλε: 6

Μαύρο: 0

Πορτοκαλί (πολλαπλασιαστής): x1.000

Violet (ανοχή): ± 0,1%

Κόκκινο (συντελεστής θερμοκρασίας): 50 ppm/° C

Τα πρώτα τρία χρώματα αντιπροσωπεύουν σημαντικά ψηφία.Συνδυάστε αυτά τα ψηφία για να σχηματίσετε έναν αριθμό:

Πράσινο (5)

Μπλε (6)

Μαύρο (0)

Συνδυάζοντας αυτά, παίρνουμε τον αριθμό 560.

Στη συνέχεια, εφαρμόστε τον πολλαπλασιαστή από την τέταρτη έγχρωμη ζώνη.Σε αυτή την περίπτωση, το πορτοκαλί δείχνει έναν πολλαπλασιαστή 1.000.Πολλαπλασιάστε τα συνδυασμένα σημαντικά ψηφία (560) από αυτόν τον πολλαπλασιαστή:

560 × 1.000 = 560.000

Έτσι, η τιμή αντίστασης είναι 560.000 ohms ή 560 kΩ.

Η ανοχή υποδεικνύει πόσο η πραγματική αντίσταση μπορεί να ποικίλει από την ονομαστική τιμή.Η πέμπτη έγχρωμη ζώνη, Violet, σημαίνει ανοχή ± 0,1%.Αυτό σημαίνει ότι η πραγματική αντίσταση της αντίστασης μπορεί να ποικίλει κατά ± 0,1% από 560.000 ohms.

560.000 × 0.001 = 560

560.000 ± 560

Έτσι, η αντίσταση μπορεί να κυμαίνεται από 559.440 Ω έως 560.560 Ω.

Η έκτη έγχρωμη ζώνη, κόκκινη, αντιπροσωπεύει τον συντελεστή θερμοκρασίας, ο οποίος είναι 50 ppm/° C.Αυτό σημαίνει ότι η αντίσταση αλλάζει κατά 50 μέρη ανά εκατομμύριο ανά βαθμό Κελσίου.

Εδώ είναι η πλήρης προδιαγραφή για την αντίστασή μας:

• Αντίσταση: 560.000 Ω (ή 560 kΩ)

• Ανοχή: ± 0,1%

• Συντελεστής θερμοκρασίας: 50 ppm/° C

Κωδικός χρώματος αντίστασης 5 ζώνης

Μπορείτε εύκολα να αποκωδικοποιήσετε οποιαδήποτε αντίσταση 5 ζώνης και να καθορίσετε με ακρίβεια την τιμή αντίστασης ακολουθώντας αυτά τα βήματα:

Ξεκινήστε κοιτάζοντας τις τρεις πρώτες έγχρωμες ζώνες στην αντίσταση.Αυτές οι ζώνες αντιπροσωπεύουν τα σημαντικά ψηφία της τιμής αντίστασης.Χρησιμοποιήστε ένα διάγραμμα κώδικα χρώματος αντίστασης για να ταιριάζει με κάθε χρώμα με τον αντίστοιχο αριθμό του.

Βρείτε το χρώμα της τέταρτης μπάντας.Αυτή η μπάντα υποδεικνύει τον πολλαπλασιαστή, ο οποίος σας λέει πόσα μηδενικά θα προσθέσετε στον αριθμό που σχηματίστηκαν από τις τρεις πρώτες μπάντες.Με άλλα λόγια, δείχνει τη δύναμη των δέκα που πρέπει να πολλαπλασιάσετε.

Στη συνέχεια, χρησιμοποιήστε αυτόν τον τύπο για να βρείτε τη συνολική αντίσταση:

Αντίσταση (ω) = (1η ψηφιακή τιμή × 100 + 2η ψηφία × 10 + 3η ψηφία) × πολλαπλασιασμός

Αυτό συνδυάζει τις τιμές από τις τρεις πρώτες ζώνες και τις πολλαπλασιάζει με την τιμή της τέταρτης μπάντας για να πάρει την αντίσταση στο Ohms (ω).

Τέλος, κοιτάξτε το χρώμα της πέμπτης μπάντας.Αυτή η ζώνη υποδεικνύει την ανοχή ή πόσο ακριβής είναι η τιμή αντίστασης της αντίστασης.Σας λέει το ποσοστό με το οποίο η πραγματική αντίσταση μπορεί να ποικίλει από την υπολογιζόμενη τιμή.

Παράδειγμα

Ας χρησιμοποιήσουμε μια αντίσταση 5 ζώνης με την ακόλουθη ακολουθία χρώματος: κίτρινο, λευκό, λευκό, μαύρο και καφέ.

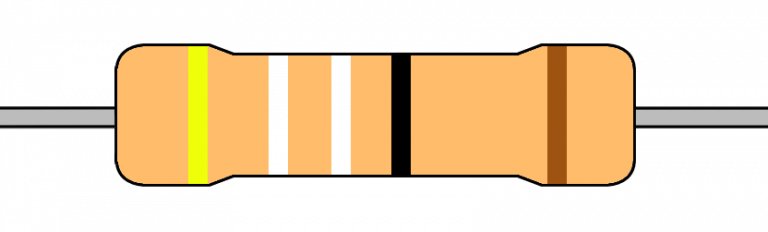

Εικόνα 5: Αντίσταση 5 ζώνης

Χρώμα	1Στ Ζώνη	2nd Ζώνη	3rd Ζώνη	4th Πολυεπίπεδος ζώνης	5th Ανοχή στο συγκρότημα
Μαύρος	0	0	0	× 1
Καστανός	1	1	1	× 10	± 1%
Κόκκινος	2	2	2	× 100	± 2%
Πορτοκάλι	3	3	3	× 1.000
Κίτρινος	4	4	4	× 10.000
Πράσινος	5	5	5	× 100.000	± 0,5%
Μπλε	6	6	6	× 1,000,000	± 0,25%
Βιολέτα	7	7	7	× 10.000.000	± 0,10%
Γκρί	8	8	8	× 100.000.000	± 0,05%
Λευκό	9	9	9	× 1g
Χρυσός				× 0,1	± 5%
Ασήμι				× 0,01	± 10%

Πίνακας 6: Κωδικός χρώματος αντίστασης 5 ζώνης

Πρώτον, προσδιορίστε τις τιμές κώδικα χρώματος για κάθε ζώνη.

Πρώτη μπάντα (κίτρινο): 4

Δεύτερη μπάντα (λευκό): 9

Τρίτη μπάντα (λευκό): 9

Τέταρτη ζώνη (μαύρο): Πολλαπλασιαστής 1 (αφού ο Black αντιστοιχεί σε έναν πολλαπλασιαστή των 100)

Πέμπτη ζώνη (καφέ): Ανοχή 1%.

Στη συνέχεια, πάρτε τα ψηφία από τις τρεις πρώτες μπάντες και συνδυάστε τα για να σχηματίσουν έναν αριθμό.Σε αυτή την περίπτωση:

Κίτρινο: 4

Λευκό: 9

Λευκό: 9

Αυτό μας δίνει τον αριθμό 499.

Τώρα, πολλαπλασιάστε αυτόν τον αριθμό με την τιμή που υποδεικνύεται από την τέταρτη ζώνη.Εδώ, η τέταρτη μπάντα είναι μαύρη, πράγμα που σημαίνει πολλαπλασιαστής 1. Έτσι, ο υπολογισμός είναι:

Αντίσταση = 499 × 1 = 499Ω

Η πέμπτη μπάντα μας δίνει την ανοχή, η οποία σε αυτή την περίπτωση είναι 1% (καφέ).Για να βρείτε αυτό το εύρος, υπολογίστε το 1% των 499 Ω:

1% 499Ω = 1/100 × 499 = 4.99Ω

Τώρα, καθορίστε το πιθανό εύρος προσθέτοντας και αφαιρώντας αυτήν την τιμή από την αρχική αντίσταση:

Ελάχιστη αντίσταση: 499 Ω - 4.99 Ω = 494.01 Ω

Μέγιστη αντίσταση: 499 Ω + 4.99 Ω = 503.99 Ω

Έτσι, η αντίσταση μπορεί να έχει τιμή μεταξύ 494.01 Ω και 503.99 Ω.

Κωδικός χρώματος αντίστασης ζώνης

Η κατανόηση της συνολικής αντίστασης μιας αντίστασης 4 ζώνης είναι απλή εάν ακολουθήσετε αυτά τα απλά βήματα.

Ξεκινήστε κοιτάζοντας τις δύο πρώτες έγχρωμες ζώνες στην αντίσταση.Κάθε χρώμα αντιπροσωπεύει έναν αριθμό, τον οποίο μπορείτε να βρείτε σε ένα διάγραμμα κώδικα χρώματος αντίστασης.

Αφού έχετε αυτούς τους αριθμούς, ελέγξτε την τρίτη μπάντα για να βρείτε τον πολλαπλασιαστή.Αυτό σας λέει πόσα μηδενικά θα προσθέσετε στα δύο πρώτα ψηφία.

Χρησιμοποιήστε αυτόν τον τύπο:

Αντίσταση (ω) = (1η ψηφιακή τιμή x 10 + 2η ψηφία) x πολλαπλασιαστή

Τέλος, το χρώμα της τέταρτης ζώνης δείχνει το επίπεδο ανοχής, το οποίο σας λέει πόσο η πραγματική αντίσταση μπορεί να ποικίλει από την αναφερόμενη τιμή.Αυτή η μέθοδος σας βοηθά να υπολογίσετε με ακρίβεια την συνολική αντίσταση της αντίστασης.

Παράδειγμα

Ας χρησιμοποιήσουμε μια αντίσταση 4 ζώνης με την ακόλουθη ακολουθία χρώματος: κίτρινο, βιολετί, καφέ και ασήμι

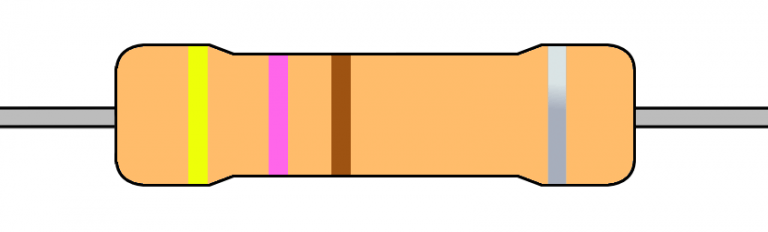

Εικόνα 6: Αντίσταση 4 ζώνης

Χρώμα	1Στ Ζώνη	2nd Ζώνη	3rd Πολυεπίπεδος ζώνης	4th Ανοχή στο συγκρότημα
Μαύρος	0	0	× 1
Καστανός	1	1	× 10	± 1%
Κόκκινος	2	2	× 100	± 2%
Πορτοκάλι	3	3	× 1.000
Κίτρινος	4	4	× 10.000
Πράσινος	5	5	× 100.000	± 0,5%
Μπλε	6	6	× 1,000,000	± 0,25%
Βιολέτα	7	7	× 10.000.000	± 0,10%
Γκρί	8	8	× 100.000.000	± 0,05%
Λευκό	9	9	× 1g
Χρυσός	-	-	× 0,1	± 5%
Ασήμι	-	-	× 0,01	± 10%

Πίνακας 7: Κωδικός χρώματος αντίστασης 4 ζώνης

Οι δύο πρώτες έγχρωμες ζώνες σε μια αντίσταση υποδεικνύουν την τιμή της βάσης.

Η πρώτη μπάντα είναι κίτρινη, η οποία ισούται με 4. Η δεύτερη ζώνη είναι βιολετί, η οποία ισούται με 7.

Όταν βάζουμε αυτούς τους δύο αριθμούς μαζί, παίρνουμε 47. Έτσι, η βασική μας τιμή είναι 47.

Τώρα, προχωρούμε στην τρίτη μπάντα, τον πολλαπλασιαστή, ο οποίος μας λέει τι να πολλαπλασιάσουμε τη βασική μας αξία από.Στην περίπτωσή μας:

Ο Brown αντιπροσωπεύει έναν πολλαπλασιαστή 10.

Τώρα, πολλαπλασιάζουμε τη βασική μας τιμή 47 με 10:

47 × 10 = 470

Έτσι, η τιμή αντίστασης της αντίστασης μας είναι 470 ohms.

Τέλος, έχουμε την τέταρτη μπάντα, η οποία μας λέει για την ανοχή - πόσο πολύ η πραγματική αντίσταση μπορεί να ποικίλει από την καθορισμένη τιμή.

Η τέταρτη μπάντα είναι ασήμι, η οποία αντιπροσωπεύει ανοχή 10%.

Αυτό σημαίνει ότι η πραγματική αντίσταση μπορεί να ποικίλει κατά ± 10% από την ονομαστική τιμή.Για να βρούμε το εύρος ανοχής, υπολογίζουμε το 10% των 470 ohms:

470 × 0.10 = 47

Έτσι, η πραγματική αντίσταση θα μπορούσε να είναι τόσο χαμηλή όσο:

470 - 47 = 423 ohms

Ή τόσο ψηλά:

470 + 47 = 517 ohms

Έχουμε αποκωδικοποιήσει την αξία και την ανοχή της αντίστασης μας:

• Βάση τιμής: 47

• Πολλαπλασιαστής: 10

• Αντίσταση: 470 ohms

• Ανοχή: ± 10% (423 έως 517 ohms)

Ανάγνωση σφαλμάτων και συμβουλές για να τα αποφύγετε

Εσφαλμένη ταυτοποίηση χρωμάτων

Ο κακός φωτισμός ή οι λεπτές παραλλαγές χρώματος μπορεί να προκαλέσουν εσφαλμένη ανάγνωση των ζωνών χρωμάτων αντίστασης.Βεβαιωθείτε ότι ο χώρος εργασίας σας έχει φωτισμό LED υψηλής ποιότητας ή λαμπτήρες ημέρας για την ενίσχυση της ορατότητας του χρώματος.Χρησιμοποιήστε ένα μεγεθυντικό φακό για μικρές ή στενές ζώνες για να δείτε τα χρώματα με μεγαλύτερη και ακρίβεια.

Εσφαλμένη σειρά ανάγνωσης

Ο καθορισμός του σωστού άκρου για να αρχίσετε να διαβάζετε την αντίσταση μπορεί να προκαλέσει σύγχυση.Ξεκινήστε από το τέλος της αντίστασης πλησιέστερα στην άκρη ή στην πλευρά απέναντι από τη ζώνη ανοχής (συνήθως χρυσό ή ασήμι).Εάν δεν υπάρχει ζώνη ανοχής, ξεκινήστε όπου οι ζώνες είναι πιο πυκνά γεμάτες.Αυτή η προσέγγιση εμποδίζει την ανάγνωση της ακολουθίας αντίστροφα, η οποία μπορεί να μεταβάλει δραστικά την τιμή αντίστασης.

Σύγχυση μεταξύ παρόμοιων χρωμάτων

Παρόμοια χρώματα όπως το κόκκινο, το πορτοκαλί και το καφέ ή το πράσινο και το μπλε μπορούν εύκολα να συγχέονται, ειδικά σε φτωχό φωτισμό.Ασκούν τακτικά την ακολουθία κώδικα χρώματος αντίστασης ή διατηρήστε ένα διάγραμμα κώδικα χρώματος βολικό ως αναφορά.Τα ψηφιακά εργαλεία, όπως οι εφαρμογές για κινητά που έχουν σχεδιαστεί για ανάγνωση αντίστασης, μπορούν να παρέχουν μηχανισμό διπλού ελέγχου για να εξασφαλίσουν την ακρίβεια και να αντισταθμίσουν τις κοινές εσφαλμένες εντοπίσεις.

Επιπτώσεις της τύφλωσης χρώματος

Τα άτομα με ελλείψεις έγχρωμης όρασης αγωνίζονται να διαβάσουν με ακρίβεια τις αντιστάσεις με χρωματισμό.Χρησιμοποιήστε εφαρμογές που έχουν σχεδιαστεί για να βοηθήσετε όσους έχουν τύφλωση χρώματος προσαρμόζοντας την έξοδο χρωμάτων για καλύτερη διαφοροποίηση.Εναλλακτικά, χρησιμοποιήστε ηλεκτρονικά εργαλεία όπως τα πολυμέτρα για να μετρήσετε άμεσα τις τιμές αντίστασης, παρακάμπτοντας την ανάγκη αναγνώρισης χρώματος και εξασφάλιση ακρίβειας ανεξάρτητα από τις οπτικές βλάβες.

Σύναψη

Η εκμάθηση του συστήματος κώδικα χρωμάτων αντίστασης είναι κάτι περισσότερο από το να υπολογίζουμε τι σημαίνουν οι έγχρωμες ζώνες.Πρόκειται για τη διασφάλιση ότι τα ηλεκτρονικά συστήματα λειτουργούν καλά και αξιόπιστα σε πολλές διαφορετικές χρήσεις.Η λεπτομερής εξήγηση βοηθά τους ανθρώπους να γνωρίζουν πώς να βρίσκουν με ακρίβεια τις τιμές αντίστασης σε διαφορετικές ρυθμίσεις, όπως συστήματα τριών ζώνης, τεσσάρων ζώνης ή έξι ζώνης.Επισημαίνει επίσης τη σημασία της προσέγγισης του ηλεκτρονικού σχεδιασμού και της επισκευής.Καθώς η τεχνολογία βελτιώνεται και η ανάγκη για ακρίβεια αυξάνεται, η δυνατότητα να διαβάσετε γρήγορα και σωστά αυτούς τους κωδικούς γίνεται πιο σημαντική.Συμβουλές για την αποφυγή κοινών λαθών, όπως τα λανθασμένα χρώματα ή την αντιμετώπιση της τύφλωσης χρώματος χρησιμοποιώντας ψηφιακά εργαλεία και καλύτερο φωτισμό, δείχνουν έναν λεπτομερή τρόπο χειρισμού προκλήσεων πραγματικής ζωής στην εργασία ηλεκτρονικών.Εν ολίγοις, το σύστημα κώδικα Color Color Resistor δείχνει ότι η λήψη των βασικών δεξιών οδηγεί σε μεγάλη δουλειά ακόμη και σε πολύπλοκα καθήκοντα, διασφαλίζοντας ότι οι συσκευές όχι μόνο πληρούν αλλά υπερβαίνουν τα πρότυπα απόδοσης και αξιοπιστίας.

Συχνές ερωτήσεις [FAQ]

1. Πώς να θυμάστε τον κώδικα χρώματος αντίστασης;

Για να θυμάστε αποτελεσματικά τον κώδικα χρώματος αντίστασης, μπορείτε να χρησιμοποιήσετε τη μνημονική φράση "BB Roy της Μεγάλης Βρετανίας είχε μια πολύ καλή γυναίκα".Κάθε γράμμα σημαίνει ένα χρώμα που αντιστοιχεί σε ένα ψηφίο από 0 έως 9:

Μαύρο = 0

Καφέ = 1

Κόκκινο = 2

Πορτοκαλί = 3

Κίτρινο = 4

Πράσινο = 5

Μπλε = 6

Violet = 7

Γκρι = 8

Λευκό = 9

Αυτό το μνημονικό σας βοηθά να ανακαλέσετε τη σειρά των χρωμάτων και τις σχετικές αριθμητικές τιμές τους, βοηθώντας στην ταχεία ταυτοποίηση της αντίστασης.

2. Πώς λύνετε ένα χρώμα αντίστασης;

Για να προσδιορίσετε την τιμή αντίστασης από τις έγχρωμες ζώνες της αντίστασης, ακολουθήστε αυτά τα βήματα:

Προσδιορίστε το χρώμα κάθε ζώνης (τέσσερις ζώνες σε κοινές αντιστάσεις).

Χρησιμοποιήστε τα δύο πρώτα χρώματα για να βρείτε τους αντίστοιχους αριθμούς τους χρησιμοποιώντας τον κώδικα χρώματος.

Η τρίτη μπάντα είναι ο πολλαπλασιαστής, υποδεικνύοντας τον αριθμό των μηδενικών για να προσθέσετε.

Η τέταρτη ζώνη (αν υπάρχει) υποδεικνύει την ανοχή ή την ακρίβεια της αντίστασης.

Για παράδειγμα, εάν οι ζώνες είναι κόκκινες, βιολετί και πορτοκαλί, θα υπολογίσετε 2 (κόκκινο), 7 (βιολετί), ακολουθούμενο από τρία μηδενικά (πορτοκαλί πολλαπλασιαστής), με αποτέλεσμα 27000 ohms.

3. Ποιος είναι ο κώδικας χρώματος για την αντίσταση 220 ohm;

Ο κώδικας χρώματος για αντίσταση 220 ohm είναι:

Κόκκινο (2)

Κόκκινο (2)

Καφέ (πολλαπλασιαστής 10)

Επομένως, είναι κόκκινο-κόκκινο-καφέ, που αντιπροσωπεύει 22 ακολουθούμενη από ένα μηδέν, που ισοδυναμεί με 220 ohms.

4. Τι είναι η αντίσταση μηδενικού ohm;

Μια αντίσταση μηδενικού ohm είναι ένας άλτης που χρησιμοποιείται για τη σύνδεση ιχνών σε μια πλακέτα κυκλώματος.Φαίνεται όπως κάθε άλλη αντίσταση, αλλά έχει μια ενιαία μαύρη ζώνη, που υποδηλώνει μηδενική αντίσταση.Η κύρια λειτουργία του είναι να λειτουργήσει ως σύμβολο κράτησης θέσης ή γέφυρας εντός σχεδίων κυκλωμάτων, επιτρέποντας πιο ευέλικτες διατάξεις PCB και ευκολότερη αυτοματοποιημένη συναρμολόγηση.

5. Πώς μπορώ να ξέρω από ποιο τέλος της αντίστασης για να αρχίσετε να διαβάζετε;

Για να διαβάσετε σωστά μια αντίσταση:

Αναζητήστε μια χρυσή ή ασημένια ζώνη.Αυτή είναι η ζώνη ανοχής και πρέπει να βρίσκεται στο δεξί άκρο καθώς διαβάζετε τα χρώματα από αριστερά προς τα δεξιά.

Εάν όλες οι ζώνες είναι χρωματισμένες (χωρίς μεταλλική ζώνη), αρχίστε να διαβάζετε από το τέλος όπου οι ζώνες είναι πιο κοντά μαζί.
