Πώς επικοινωνούν οι συσκευές IO με την CPU;

Μπορεί να αναρωτιέστε πώς ο υπολογιστής σας μοιράζεται δεδομένα με συσκευές όπως εκτυπωτές, πληκτρολόγια και αποθήκευση.Αυτός ο σύντομος οδηγός σας δείχνει τα βασικά στοιχεία εισόδου/εξόδου και πώς μετακινεί τα δεδομένα μεταξύ του συστήματός σας και του εξωτερικού κόσμου.Θα μάθετε επίσης για τους διαφορετικούς τρόπους που συνδέονται οι συσκευές και πώς να αποφύγετε την επιβράδυνση.

Κατάλογος

Εισαγωγή στα συστήματα I/O

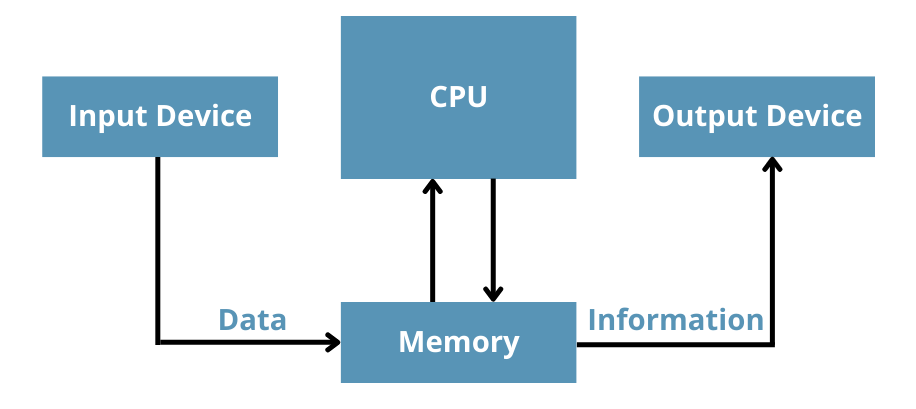

Το I/O αναφέρεται στον τρόπο ανταλλαγής δεδομένων μεταξύ της εσωτερικής μνήμης ενός υπολογιστή και των εξωτερικών συσκευών όπως σκληροί δίσκοι, εκτυπωτές ή άλλα συστήματα.Είναι η σύνδεση μεταξύ του συστήματος και του εξωτερικού κόσμου, χειρισμού σημάτων ή δεδομένων προς τις δύο κατευθύνσεις.Για παράδειγμα, όταν πληκτρολογείτε σε ένα πληκτρολόγιο ή κάντε κλικ σε ένα ποντίκι, αυτές είναι εισόδους.Ομοίως, η οθόνη στην οθόνη ή ο ήχος από τα ηχεία σας είναι εξόδους.

Συσκευές όπως τα πληκτρολόγια, τα ποντίκια, οι οθόνες και οι εκτυπωτές είναι κοινά παραδείγματα υλικού I/O.Βοηθούν τους χρήστες να αλληλεπιδρούν με τον υπολογιστή.Ακόμη και οι συσκευές δικτύου, όπως τα μόντεμ και οι κάρτες δικτύου, εκτελούν λειτουργίες I/O, καθιστώντας δυνατή την επικοινωνία μεταξύ των υπολογιστών.

Τύποι διεπαφών εισόδου/εξόδου

Η διεπαφή I/O εξασφαλίζει μια ομαλή σύνδεση μεταξύ της CPU, των κυκλωμάτων I/O και των περιφερειακών συσκευών μέσω του δίαυλου συστήματος.Αυτές οι διεπαφές κατηγοριοποιούνται με βάση την πολυπλοκότητα του σχεδιασμού τους και τις συσκευές που συνδέουν.

INTERFACE CHIP

Τα τσιπ διασύνδεσης I/O είναι μικρά, ολοκληρωμένα κυκλώματα που διαχειρίζονται την επικοινωνία μεταξύ της CPU και των περιφερειακών συσκευών.Αυτά τα τσιπ επιτρέπουν στην CPU να στέλνει εντολές και παραμέτρους, επιτρέποντας συσκευές να εκτελούν τις συγκεκριμένες λειτουργίες τους.Για παράδειγμα, οι μετρητές χρονοδιακόπτη διαχειρίζονται λειτουργίες ευαίσθητου στο χρόνο, οι ελεγκτές διακοπής χειρίζονται αιτήματα από συσκευές στη CPU και οι ελεγκτές DMA επιτρέπουν την άμεση πρόσβαση μνήμης χωρίς να εμπλέκουν έντονα την CPU.Οι παράλληλες διεπαφές, από την άλλη πλευρά, διευκολύνουν την ταχύτερη μεταφορά δεδομένων στέλνοντας ταυτόχρονα πολλαπλά bits, καθιστώντας τους χρήσιμες για συσκευές όπως οι εκτυπωτές.

Κάρτα ελέγχου διεπαφής I/O

Οι κάρτες ελέγχου διεπαφής εισόδου/εξόδου είναι αρθρωτά εξαρτήματα που κατασκευάζονται από πολλαπλά ολοκληρωμένα κυκλώματα που είναι διατεταγμένα λογικά.Αυτές οι κάρτες μπορούν είτε να έρθουν προεγκατεστημένες στη μητρική πλακέτα είτε να προστεθούν αργότερα ως plug-ins μέσω του δίαυλου συστήματος.Ο τύπος σύνδεσης εξαρτάται από τη σύνδεση της συσκευής.Σειριακές διεπαφές μεταφέρονται δεδομένα ένα bit κάθε φορά και χρησιμοποιούνται συχνά με μόντεμ.Οι παράλληλες διεπαφές, οι οποίες στέλνουν ταυτόχρονα πολλαπλά bits, λειτουργούν καλά με εκτυπωτές και σαρωτές.Οι διεπαφές πληκτρολογίου εξειδικεύονται για να χειρίζονται σήματα εισόδου από πληκτρολόγια, ενώ οι διεπαφές δίσκου εξασφαλίζουν αξιόπιστη επικοινωνία με συσκευές αποθήκευσης όπως σκληρούς δίσκους και SSD.Κάθε τύπος σύνδεσης είναι βελτιστοποιημένος για τη συγκεκριμένη συσκευή που υποστηρίζει, εξασφαλίζοντας αποτελεσματική και αξιόπιστη λειτουργία.

Βασικές λειτουργίες των διεπαφών I/O

Η αλληλεπίδραση μεταξύ της CPU και των περιφερειακών συσκευών συνεπάγεται την υπέρβαση αρκετών προκλήσεων.Αυτές οι προκλήσεις προκύπτουν από τις διαφορές στην ταχύτητα, το χρονοδιάγραμμα, τις μορφές δεδομένων και τους τύπους σήματος.Ακολουθεί μια πιο προσεκτική ματιά σε αυτά τα θέματα:

Αναντιστοιχία ταχύτητας

Η ταχύτητα με την οποία λειτουργούν οι συσκευές I/O είναι συνήθως πολύ πιο αργή από την ταχύτητα επεξεργασίας της CPU.Για παράδειγμα, ένας εκτυπωτής μπορεί να πάρει δευτερόλεπτα για να εκτυπώσει μια σελίδα, ενώ η CPU μπορεί να επεξεργαστεί χιλιάδες οδηγίες στο ίδιο χρονικό διάστημα.Επιπλέον, ακόμη και μεταξύ των συσκευών I/O, οι ταχύτητες ποικίλλουν σε μεγάλο βαθμό.Ένας σκληρός δίσκος μεταφέρει τα δεδομένα γρηγορότερα από έναν εκτυπωτή.Το σύστημα πρέπει να διαχειρίζεται αυτή την αναντιστοιχία αποτελεσματικά για να αποφευχθεί καθυστερήσεις ή αναποτελεσματικότητα.

Αναντιστοιχία χρονισμού

Κάθε συσκευή I/O λειτουργεί με τον δικό της έλεγχο χρονισμού, πράγμα που σημαίνει ότι επεξεργάζεται δεδομένα με τον δικό της ρυθμό.Αυτός ο χρόνος συχνά δεν ευθυγραμμίζεται με τον ρυθμό επεξεργασίας της CPU.Για παράδειγμα, ένα πληκτρολόγιο μπορεί να στείλει δεδομένα σε ακανόνιστα διαστήματα που βασίζονται στην είσοδο του χρήστη, ενώ η CPU αναμένει συνεπή ροή πληροφοριών.Η διεπαφή συγχρονίζει αυτές τις διαφορές για να εξασφαλίσει ομαλή επικοινωνία.

Αναντιστοιχία μορφής πληροφοριών

Διαφορετικές συσκευές χρησιμοποιούν διαφορετικές μορφές για την αποθήκευση και επεξεργασία πληροφοριών.Για παράδειγμα, ορισμένες συσκευές χειρίζονται δεδομένα σε δυαδική μορφή, άλλες στην κωδικοποίηση ASCII και άλλες σε BCD (δυαδικά κωδικοποιημένα δεκαδικά).Επιπλέον, ορισμένες συσκευές μεταδίδουν σειριακά δεδομένα, ένα bit κάθε φορά, ενώ άλλες χρησιμοποιούν παράλληλη μετάδοση για να στείλουν πολλαπλά bits ταυτόχρονα.Η διεπαφή βοηθά στη μετάφραση και την ευθυγράμμιση αυτών των μορφών έτσι ώστε η CPU να μπορεί να ερμηνεύσει σωστά τα δεδομένα.

Αναντιστοιχία τύπου πληροφοριών

Οι συσκευές μπορούν να λειτουργούν με διαφορετικούς τύπους σημάτων.Μερικοί χρησιμοποιούν ψηφιακά σήματα, τα οποία είναι διακριτά, ενώ άλλα βασίζονται σε αναλογικά σήματα, τα οποία είναι συνεχείς.Για παράδειγμα, ένα μικρόφωνο μπορεί να παράγει αναλογικά σήματα, ενώ η CPU επεξεργάζεται μόνο ψηφιακές πληροφορίες.Η διεπαφή μετατρέπει αυτά τα σήματα ανάλογα με τις ανάγκες, επιτρέποντας στην αποτελεσματική επικοινωνία με τη CPU με διάφορες συσκευές.

Με βάση τους λόγους που αναφέρθηκαν, η ανταλλαγή δεδομένων μεταξύ της CPU και των περιφερειακών βασίζεται σε μια διεπαφή που εκτελεί διάφορες λειτουργίες:

• Εγγραφή δεδομένων και buffering για να χειριστεί τις διαφορές ταχύτητας και να ενεργοποιήσει τη μετάδοση παρτίδας με μεγαλύτερες μάρκες.

• Μετατροπή μορφής δεδομένων, όπως σειριακές σε παράλληλους μετασχηματισμούς.

• Συντονισμός επιπέδου και τύπου χρησιμοποιώντας μετατροπείς για συμβατότητα σήματος.

• Συγχρονισμός χρονισμού για την ευθυγράμμιση των λειτουργιών της συσκευής και της CPU.

• Διεύθυνση αποκωδικοποίησης και επιλογή συσκευών για ακριβή περιφερειακή επικοινωνία.

• Διακοπή και έλεγχος DMA για τη διαχείριση των αιτήσεων και τη διασφάλιση της αποτελεσματικής μεταφοράς δεδομένων.

Μέθοδοι για τον έλεγχο των συσκευών εισόδου/εξόδου

Μέθοδος ερωτήματος προγράμματος

Αυτή η μέθοδος περιλαμβάνει την CPU επανειλημμένα τον έλεγχο της κατάστασης ενός περιφερειακού για να διαπιστωθεί εάν είναι έτοιμη για μεταφορά δεδομένων.Εάν η συσκευή είναι έτοιμη, η CPU εκτελεί την ανταλλαγή.Διαφορετικά, περιμένει και συνεχίζει να ερωτά.Το πλεονέκτημα αυτής της μεθόδου έγκειται στην απλότητα της, καθώς απαιτεί ελάχιστο υλικό.Ωστόσο, είναι αναποτελεσματικό επειδή η CPU ξοδεύει το μεγαλύτερο μέρος του χρόνου της σε κατάσταση αναμονής, η οποία μειώνει την παραγωγικότητά της όταν χειρίζεται άλλα καθήκοντα.

Μέθοδος επεξεργασίας διακοπής

Σε αυτή την προσέγγιση, το περιφερειακό στέλνει ένα σήμα διακοπής στη CPU όταν είναι έτοιμη για μεταφορά δεδομένων.Η CPU παύει προσωρινά την τρέχουσα εργασία της, επεξεργάζεται τη διακοπή και εκτελεί την ανταλλαγή δεδομένων.Μόλις ολοκληρωθεί, η CPU επαναλαμβάνει την προηγούμενη εργασία της.Αυτή η μέθοδος βελτιώνει τη συνολική αποδοτικότητα με την απελευθέρωση της CPU από τη συνεχή δημοσκόπηση.Ωστόσο, απαιτεί την εκχώρηση αριθμών αιτήματος διακοπής σε κάθε συσκευή και τη δημιουργία συγκεκριμένων προγραμμάτων υπηρεσιών.Οι συχνές διακοπές, ειδικά κατά τη διάρκεια των υψηλών μεταφορών δεδομένων, μπορούν να μειώσουν την απόδοση του συστήματος λόγω του χρόνου που απαιτείται για τη διαχείριση κάθε διακοπής.

Μέθοδος μεταφοράς DMA

Η άμεση πρόσβαση στη μνήμη (DMA) επιτρέπει τη μεταφορά δεδομένων μεταξύ των περιφερειακών και της μνήμης χωρίς να εμπλέκεται η CPU.Ένας ελεγκτής DMA ζητά τον έλεγχο του λεωφορείου από την CPU πριν από την έναρξη της μεταφοράς.Μόλις χορηγηθεί, ο ελεγκτής ολοκληρώνει τη μεταφορά δεδομένων ανεξάρτητα και επιστρέφει τον έλεγχο στην CPU μετά.Αυτή η προσέγγιση ενισχύει σημαντικά την αποτελεσματικότητα της CPU εκφορτώνοντας τον φόρτο εργασίας μεταφοράς.Είναι ιδιαίτερα αποτελεσματικό για την ανταλλαγή δεδομένων υψηλής ταχύτητας.

Λειτουργία καναλιού

Η λειτουργία καναλιού εισάγει έναν ειδικό επεξεργαστή ή ένα κανάλι για τη διαχείριση λειτουργιών I/O.Αυτός ο επεξεργαστής χειρίζεται την επικοινωνία μεταξύ των περιφερειακών και του συστήματος, μειώνοντας τον φόρτο εργασίας στη CPU.Με την εκφόρτωση αυτής της ευθύνης, η CPU μπορεί να επικεντρωθεί σε πιο σύνθετα καθήκοντα, ενώ ο επεξεργαστής καναλιών εξασφαλίζει ομαλή και αξιόπιστη περιφερειακή επικοινωνία.Αυτή η μέθοδος είναι ιδανική για συστήματα που απαιτούν συχνές ή εκτεταμένες λειτουργίες I/O.

Κοινά ζητήματα και λύσεις συσκευών εισόδου/εξόδου

Οι συσκευές που δεν λειτουργούν κανονικά

Μερικές φορές, οι συσκευές I/O σταματούν να λειτουργούν, όπως όταν αποτυγχάνουν οι εξωτερικές διεπαφές, τα πληκτρολόγια σε φορητούς υπολογιστές δεν ανταποκρίνονται ή οι οθόνες αφής σταματούν να ανιχνεύουν την είσοδο.Αυτά τα ζητήματα μπορούν να προκύψουν από δυσλειτουργίες λογισμικού, προβλήματα οδηγού ή δυσλειτουργίες υλικού.Η διασφάλιση ότι τα προγράμματα οδήγησης συσκευών ενημερώνονται και εκτελούν τακτική συντήρηση μπορούν να βοηθήσουν στην επίλυση αυτών των προβλημάτων.

Διαγνωστικοί κωδικοί σφάλματος εργαλείων

Κατά τη χρήση εργαλείων συντήρησης υπολογιστή όπως οι κάρτες διαγνωστικών μητρικών πλακέτας, μπορεί να εμφανιστούν κωδικοί σφαλμάτων όπως FF, 00 ή DD ή το σύστημα ενδέχεται να εμφανίζει επανειλημμένα κωδικούς όπως C1 έως C5.Αυτοί οι κωδικοί υποδεικνύουν υποκείμενα προβλήματα υλικού ή διαμόρφωσης.Η αναφορά στο εγχειρίδιο του διαγνωστικού εργαλείου μπορεί να βοηθήσει στον εντοπισμό του προβλήματος και να καθοδηγήσει τις απαραίτητες διορθώσεις.

Βραχυκύκλωμα και στατική ηλεκτρική ενέργεια

Τα βραχυκύκλωμα σε συσκευές I/O μπορούν να βλάψουν τα εξαρτήματα όπως οι πυκνωτές και οι δίοδοι, που συχνά προκαλούνται από τη στατική ηλεκτρική ενέργεια κατά τη σύνδεση εξωτερικών συσκευών.Αυτό μπορεί να οδηγήσει σε σοβαρά αποτελέσματα, όπως το σύστημα που δεν μπορεί να ενεργοποιήσει.Η χρήση αντι-στατικών προφυλάξεων και η εξασφάλιση της κατάλληλης γείωσης μπορεί να μειώσει τον κίνδυνο βλάβης.

Προληπτικά μέτρα για συσκευές εισόδου/εξόδου

Οι συσκευές εισόδου/εξόδου είναι ευαίσθητες και απαιτούν φροντίδα κατά τη χρήση.Αποφύγετε τη χρήση τους σε περιβάλλοντα υψηλής θερμοκρασίας ή υγρά, καθώς αυτές οι συνθήκες μπορούν να βλάψουν τα συστατικά τους.Ο τακτικός καθαρισμός, ο ασφαλής χειρισμός και η σωστή αποθήκευση μπορούν να επεκτείνουν τη διάρκεια ζωής τους και να ελαχιστοποιήσουν τον κίνδυνο αποτυχίας.Οι κατάλληλες περιβαλλοντικές συνθήκες και οι τακτικοί έλεγχοι είναι οι καλύτεροι τρόποι διατήρησης της λειτουργικότητάς τους.

Αντίκτυπος των σημείων συμφόρησης της CPU στις εργασίες I/O

Σε μια ρύθμιση mainframe όπου η CPU δεν είναι πολύ ισχυρή, τα καθήκοντα I/O μπορούν να επιβραδύνουν τα πράγματα κάτω.Όταν οι CPU είναι τεντωμένες λεπτές, οι εργασίες παρτίδας - συνήθως η χαμηλότερη προτεραιότητα - στροβιλίζονται με την απόδοση I/O.Δεν φτάνουν να τρέχουν I/O επειδή πρέπει να μοιράζονται πόρους με διαδικτυακές διαδικασίες.Κάθε φορά που μια εργασία παρτίδας προσπαθεί να εκτελέσει μια λειτουργία I/O, πρέπει να εγκαταλείψει το χρόνο CPU σε καθήκοντα υψηλότερης προτεραιότητας.Ακόμη και αν το I/O τελειώσει γρήγορα, η εργασία παρτίδας πρέπει ακόμα να περιμένει την CPU να προγραμματίσει τα επόμενα βήματα.

Οι διαδικτυακές διαδικασίες λαμβάνουν συνήθως το χρόνο CPU που χρειάζονται χωρίς να προκαλούν καθυστερήσεις σε συστήματα όπως CICS ή IMS, αφού οι λειτουργίες I/O τους δεν συνδέονται μεταξύ τους.Ωστόσο, ορισμένα συγκεκριμένα καθήκοντα εξακολουθούν να αντιμετωπίζουν προβλήματα όταν η CPU είναι απασχολημένη.Για παράδειγμα, στο CICS, μετά από μια συναλλαγή I/O, περνάει από τον προγραμματιστή αλυσίδας CICS, ο οποίος μπορεί να δημιουργήσει μεγάλες γραμμές αναμονής κατά τη διάρκεια βαρέων φόρτων εργασίας.

Ομοίως, στο IMS, όταν ολοκληρώνεται μια I/O βάσης δεδομένων, ενημερώνει την περιοχή επεξεργασίας μηνυμάτων (MPR), η οποία στη συνέχεια πρέπει να ανταγωνιστεί για τους πόρους της CPU προτού μπορέσει να συνεχίσει την επεξεργασία.Αυτό σημαίνει ότι ακόμη και οι ταχύτερες λειτουργίες I/O δεν μπορούν να φτάσουν στην πλήρη ταχύτητά τους υπό αυτές τις συνθήκες.

Για να αποτρέψετε αυτές τις επιβραδύνσεις, είναι χρήσιμο να χρησιμοποιήσετε όσο το δυνατόν περισσότερο τη μνήμη εισόδου δεδομένων.Αυτό περιλαμβάνει τη χρήση πισίνων buffer, πίνακες αναφοράς και χώρους προσωρινής μνήμης δεδομένων για να κρατήσει την CPU να γίνει συμφόρηση.
