Κατανόηση του τρανζίστορ KSC1845

Το KSC1845 είναι ένα τρανζίστορ NPN χαμηλού θορύβου που έχει σχεδιαστεί για ήχο και άλλες ευαίσθητες ηλεκτρονικές εφαρμογές.Αυτό το άρθρο διερευνά τα χαρακτηριστικά του, τη χρήση και τις κοινές εφαρμογές, καθιστώντας εύκολη την κατανόηση του τρόπου με τον οποίο ταιριάζει σε διάφορα κυκλώματα.

Κατάλογος

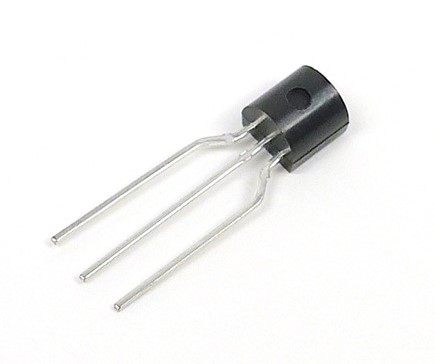

Επισκόπηση προϊόντων KSC1845

Ο KSC1845 Ανήκει στην οικογένεια τρανζίστορ NPN, ειδικά σχεδιασμένο για να χειρίζεται εφαρμογές ήχου συχνότητας με χαμηλό θόρυβο, καθιστώντας το ιδανικό για ευαίσθητα σε ήχο ηλεκτρονικά κυκλώματα.Το πακέτο TO-92 που βασίζεται σε πυρίτιο παρέχει ανθεκτικότητα και ένα συμπαγές σχέδιο για εύκολη ολοκλήρωση.

Το KSC1845 έχει τρεις κύριους τερματικούς σταθμούς: τη βάση, τον συλλέκτη και τον πομπό, ο καθένας παίζει ρόλο στην κατεύθυνση της τρέχουσας ροής.Όταν ένα ρεύμα ρέει μέσω της βάσης, το τρανζίστορ ανοίγει τη διαδρομή μεταξύ του συλλέκτη και του πομπού, επιτρέποντας μια ελεγχόμενη ροή ρεύματος.Αυτή η λειτουργία του επιτρέπει να ενισχύει σήματα, με τη δομή των τριών επιπέδων (δύο στρώματα N-doped και ένα P-doped) να σχηματίζουν έναν αξιόπιστο διακόπτη.Με την απόδοση χαμηλού θορύβου, είναι μια προτιμώμενη επιλογή για ενίσχυση ήχου και άλλες ευαίσθητες εφαρμογές.

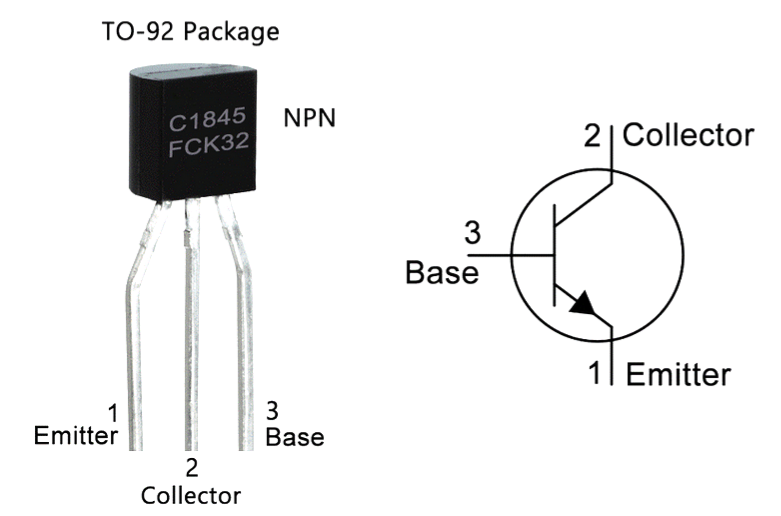

Διαμόρφωση ακίδων KSC1845

Μοντέλο KSC1845 CAD

Σύμβολο KSC1845

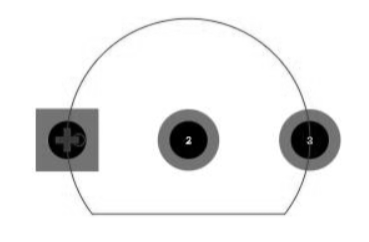

Αποτύπωμα KSC1845

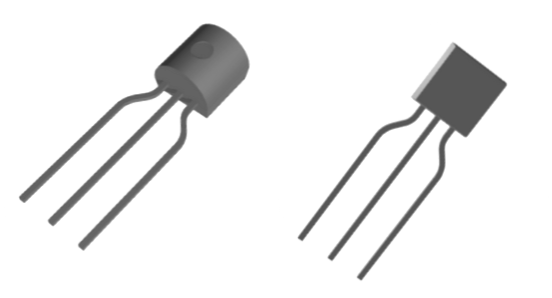

KSC1845 3D μοντέλο

Χαρακτηριστικά KSC1845

Συχνότητα ήχου χαμηλού θορύβου

Το KSC1845 έχει σχεδιαστεί για να παρέχει σαφή ενίσχυση ήχου με ελάχιστο θόρυβο, καθιστώντας την καλή επιλογή για ευαίσθητες εφαρμογές ήχου.Αυτό το χαρακτηριστικό χαμηλού θορύβου βοηθά στη διατήρηση της ποιότητας του ήχου, ειδικά σε κυκλώματα όπου απαιτείται διαυγής μετάδοση σήματος.

Συμπλήρωμα στο KSA992

Αυτό το τρανζίστορ χρησιμοποιείται συχνά ως αντίστοιχο στο KSA992, ένα τρανζίστορ NPN που συμπληρώνει το KSC1845 σε πολλά κυκλώματα.Όταν συνδυάζονται, λειτουργούν καλά μαζί, ενισχύοντας την απόδοση σε μια ποικιλία ηλεκτρονικών εφαρμογών.

Εφαρμογές του KSC1845

Κυκλώματα ήχου

Η ποιότητα χαμηλού θορύβου του KSC1845 καθιστά ιδανική για κυκλώματα ήχου, όπου ενισχύει τα σήματα χωρίς να προσθέτει ανεπιθύμητο θόρυβο φόντου, εξασφαλίζοντας καλύτερη σαφήνεια ήχου στον εξοπλισμό ήχου.

Μετατροπή ισχύος υψηλής συχνότητας

Στα κυκλώματα μετατροπής ισχύος, αυτό το τρανζίστορ υποστηρίζει λειτουργίες υψηλής συχνότητας, παρέχοντας αποτελεσματικό χειρισμό ισχύος σε ηλεκτρονικά συστήματα που απαιτούν σταθερή και ομαλή μετατροπή.

Ηλεκτρονικά στραγγαλιστικά

Το KSC1845 χρησιμοποιείται επίσης σε ηλεκτρονικά στρατόπεδα, τα οποία ρυθμίζουν το ρεύμα σε συστήματα φωτισμού, ειδικά σε ενεργειακά αποδοτικούς βολβούς.Η σταθερότητά του το καθιστά κατάλληλο για αυτούς τους τύπους κυκλωμάτων.

Κυκλώματα ρύθμισης τάσης

Αυτό το τρανζίστορ χρησιμοποιείται συνήθως στα κυκλώματα ρύθμισης τάσης για να βοηθήσει στη διατήρηση των επιπέδων σταθερής τάσης, εξασφαλίζοντας συνεπείς επιδόσεις σε διάφορες ηλεκτρονικές συσκευές.

Ενισχυτές ισχύος

Στις εφαρμογές ενίσχυσης ισχύος, το KSC1845 συμβάλλει στην αύξηση της αντοχής των ασθενών σημάτων, καθιστώντας το χρήσιμο σε ήχους και άλλες εφαρμογές σήματος χαμηλής ισχύος.

Πολυβιδωτές

Αυτό το τρανζίστορ μπορεί να χρησιμοποιηθεί τόσο σε κυκλώματα πολλαπλών και ασταθών πολλαπλών και ασταθών, τα οποία είναι απαραίτητα για τη δημιουργία σημάτων μεταγωγής και χρονισμού σε πολλές ηλεκτρονικές συσκευές.

Φωτισμός εξοικονόμησης ενέργειας

Χρησιμοποιείται σε κυκλώματα για φωτισμό εξοικονόμησης ενέργειας, όπου βοηθά στον έλεγχο της χρήσης ισχύος αποτελεσματικά, ειδικά σε φώτα που πρέπει να είναι αποτελεσματικά και ανθεκτικά.

Υποστήριξη φορτίου χαμηλής ισχύος

Το KSC1845 μπορεί να υποστηρίξει φορτία κάτω από 0,05Α, καθιστώντας την κατάλληλη για εφαρμογές που απαιτούν χαμηλή κατανάλωση ενέργειας, συμβάλλοντας στην αποτελεσματικότητα του κυκλώματος.

Ενεργοποίηση τροφοδοσίας

Το τρανζίστορ χρησιμοποιείται συχνά σε συστήματα τροφοδοσίας υψηλής αλλαγής, όπου βοηθά στη διαχείριση των ταχειών αλλαγών στην τάση και το ρεύμα, παρέχοντας σταθερές επιδόσεις σε αυτές τις απαιτητικές εφαρμογές.

Προδιαγραφές KSC1845

Τεχνικές προδιαγραφές, χαρακτηριστικά, χαρακτηριστικά και συστατικά με συγκρίσιμες προδιαγραφές με τον ημιαγωγό KSC1845fta.

Τύπος	Παράμετρος
Εργοστασιακός χρόνος παράδοσης	6 εβδομάδες
Επικοινωνία	Κασσίτερος
Βουνό	Με τρύπα
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	TO-226-3, TO-92-3 (TO-226AA) (σχηματίζονται οδηγοί)
Αριθμός καρφίτσες	3
Βάρος	240mg
Υλικό στοιχείου τρανζίστορ	Πυρίτιο
Τάση διάσπασης συλλέκτη-εκπομπού	120V
Αριθμός στοιχείων	1
HFE MIN	200
Θερμοκρασία λειτουργίας	150 ° C TJ
Συσκευασία	Ταινία & κουτί (TB)
Δημοσιευμένος	2002
Κωδικός JESD-609	Ε3
Κωδικός PBFREE	Ναί
Κατάσταση μέρους	Ενεργός
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Αριθμός τερματισμών	3
Κώδικας ECCN	Ear99
Τάση - βαθμολογία DC	120V
Μέγιστη διάχυση ισχύος	500MW
Θέση τερματικού	Κάτω μέρος
Τρέχουσα βαθμολογία	50mA
Συχνότητα	110MHz
Αριθμός εξαρτήματος βάσης	KSC1845
Διαμόρφωση στοιχείων	Μονόκλινο
Διαρροή εξουσίας	500MW
Αίτημα τρανζίστορ	Ενισχυτής
Κερδίστε προϊόν εύρους ζώνης	110MHz
Τύπος πολικότητας/καναλιού	ΝΠΝ
Τρανζίστορ	ΝΠΝ
Τάση εκπομπού συλλέκτη (VCEO)	120V
Μέγιστο ρεύμα συλλέκτη	50mA
DC τρέχον κέρδος (HFE) (min) @ IC, VCE	300 @ 1ma 6v
Current - Collector Cutoff (MAX)	50NA ICBO
Κορεσμός VCE (max) @ ib, ic	300MV @ 1mA, 10mA
Συχνότητα μετάβασης	110MHz
Μέγιστη τάση διάσπασης	120V
Τάση βάσης συλλέκτη (VCBO)	120V
Τάση βάσης εκπομπού (Vebo)	5V
Υψος	4,58 χιλιοστά
Μήκος	4,58 χιλιοστά
Πλάτος	3.86 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμβατό με ROHS3
Αμόλυβδος	Αμόλυβδος

Παρόμοια μέρη με το KSC1845

Τα μέρη στα δεξιά έχουν προδιαγραφές παρόμοιες με το ημιαγωγό KSC1845fta

Αριθμός μέρους	Κατασκευαστής	Βουνό	Πακέτο / θήκη	Τάση διάσπασης του εκπομπού συλλέκτη	Μέγιστο ρεύμα συλλέκτη	Συχνότητα μετάβασης	Τάση κορεσμού εκπομπού συλλέκτη	HFE MIN	Μέγιστη διάχυση ισχύος
KSC1845PTA	Σε ημιαγωγό	Με τρύπα	TO-226-3, TO-92-3 (TO-226AA)	120 V	50 μ.Μ.	110 MHz	70 mV	200	500 MW
2N5550TFR	Σε ημιαγωγό	Με τρύπα	TO-226-3, TO-92-3 (TO-226AA)	140 V	600 MA	100 MHz	250 mV	60	625 MW
KSC1845PTA	Σε ημιαγωγό	Με τρύπα	TO-226-3, TO-92-3 (TO-226AA)	140 V	600 MA	100 MHz	250 mV	60	625 MW
2N5550TA	Σε ημιαγωγό	Με τρύπα	TO-226-3, TO-92-3 (TO-226AA)	120 V	50 μ.Μ.	-	70 mV	200	500 MW

Ισοδύναμες επιλογές για το KSC1845

• FJV1845

Οδηγίες χρήσης για το KSC1845

Το τρανζίστορ KSC1845 ενεργοποιείται κυρίως μέσω του βασικού ακροδέκτη.Όταν εφαρμόζεται τάση σε αυτόν τον τερματικό, ενεργοποιεί το τρανζίστορ, επιτρέποντας στο ρεύμα να μετακινηθεί από τον συλλέκτη στον πομπό.Αυτή η ελεγχόμενη ροή το καθιστά αποτελεσματικό για την ενίσχυση των σημάτων σε ένα κύκλωμα.

Λόγω του σχεδιασμού του, το KSC1845 στερείται συμμετρίας.Εάν ανταλλάξετε τον πομπό και τον συλλέκτη, το τρανζίστορ δεν θα λειτουργήσει στη συνήθη ενεργή λειτουργία του, αλλά θα λειτουργήσει αντίθετα.Αυτή η συμπεριφορά προκύπτει από τα συγκεκριμένα επίπεδα ντόπινγκ σε κάθε τερματικό, καθιστώντας τον σωστό προσανατολισμό απαραίτητο για τη σωστή λειτουργία.

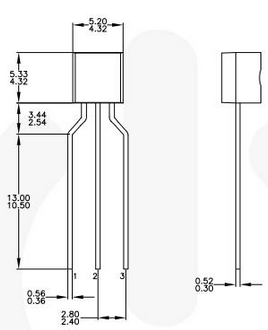

Λεπτομέρειες πακέτου KSC1845

Πληροφορίες κατασκευαστή για KSC1845

Στο Semiconductor (NASDAQ: ON) κατασκευάζει το KSC1845, εστιάζοντας στην τεχνολογία που διατηρεί την ενέργεια παρέχοντας παράλληλα αξιόπιστη ισχύ και διαχείριση σήματος.Με μια ευρεία σύνθεση προϊόντων, η εταιρεία εξυπηρετεί διάφορες βιομηχανίες και στοχεύει στην κάλυψη της αυξανόμενης ζήτησης για αποτελεσματικότητα στα ηλεκτρονικά.Στο Semiconductor έχει καθιερωθεί παγκοσμίως, λειτουργώντας μέσω ενός δικτύου εγκαταστάσεων και γραφείων πωλήσεων σε όλη τη Βόρεια Αμερική, την Ευρώπη και την Ασία -Ειρηνικό.Μέσα από αυτά τα κέντρα, η εταιρεία εξασφαλίζει ότι προϊόντα όπως το KSC1845 πληρούν τα πρότυπα ποιότητας και παρέχουν αξιόπιστες επιδόσεις για εφαρμογές παγκοσμίως.

Φύλλο δεδομένων PDF

KSC1845FTA Datasheet:

Ksc1845fta.pdf
