PCA9615 I2C Buffer Buff: Pinout, Specs, Applications and Datasheet

Στον σημερινό γρήγορο σχεδιασμό ηλεκτρονικών ειδών, η διατήρηση της αξιόπιστης επικοινωνίας μεταξύ των εξαρτημάτων είναι σοβαρή, ειδικά σε ηλεκτρικά θορυβώδη περιβάλλοντα.Το PCA9615, ένα διαφορικό buffer I2C-BUS με διπλό καναλιό που έχει σχεδιαστεί για λειτουργία γρήγορης λειτουργίας Plus (FM+), προσφέρει μια λύση ενισχύοντας την ακεραιότητα των δεδομένων και την υποστήριξη λειτουργιών HOT-SWAP.Αυτό το άρθρο διερευνά το δελτίο δεδομένων του PCA9615, το PINOUT, τις εφαρμογές και τις διαμορφώσεις κυκλώματος.Παρέχοντας σε βάθος τεχνικές γνώσεις και πραγματικά παραδείγματα, σας καθοδηγεί για το πώς να αξιοποιήσετε το PCA9615 για να βελτιστοποιήσετε την απόδοση στα σχέδιά τους.

Κατάλογος

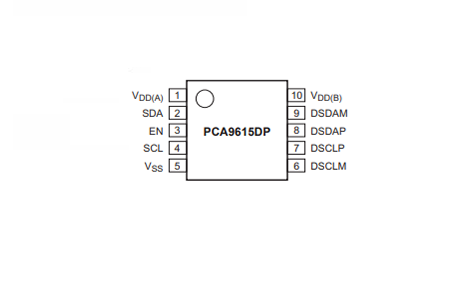

Pinout του PCA9615

Μοντέλο CAD του PCA9615

Σύμβολο

Ιχνος

Επισκόπηση του PCA9615

ΟPCA9615 Χρησιμεύει ως αναπόσπαστο buffer για την επικοινωνία SMBUS/I2C-BUS, ενισχύοντας ουσιαστικά τη μετάδοση δεδομένων σε ηλεκτρικά θορυβώδη περιβάλλοντα.Χρησιμοποιώντας ένα διαφορικό φυσικό στρώμα (DI2C) που διατηρεί τη διαφάνεια στο στρώμα του πρωτοκόλλου, μετριάζει με την διαφθορά των δεδομένων.Αυτή η δυνατότητα εξασφαλίζει αξιόπιστη επικοινωνία σε διάφορες εφαρμογές, συμπεριλαμβανομένου του βιομηχανικού αυτοματισμού, των συστημάτων αυτοκινήτων και των σύνθετων διασυνδεδεμένων συσκευών.

Το PCA9615 είναι εξοπλισμένο με δύο κανάλια διαφορικού οδηγού μεμονωμένα προσαρμοσμένα για τη γραμμή SCL.Επεκτείνει το εύρος και την ταχύτητα των σημάτων SMBUS/I2C.Διατηρεί την ακεραιότητα του σήματος.Με τη μετατροπή των ενιαίων σημάτων σε διαφορικά σήματα, το PCA9615 μειώνει αποτελεσματικά την ηλεκτρομαγνητική παρεμβολή (EMI) και την αλληλεπίδραση, τα οποία επικρατούν σε περιβάλλοντα υψηλού θορύβου.

Η διαφορική σηματοδότηση στο PCA9615 προσφέρει πλήθος πλεονεκτημάτων και παρέχει ανώτερη απόρριψη θορύβου σε σύγκριση με τα σήματα ενός τύπου.Κυρίως επωφελείς στις βιομηχανικές και αυτοκινητοβιομηχανίες, όπου ο ηλεκτρικός θόρυβος απειλεί την ακεραιότητα των δεδομένων.Υποστηρίζει μεγαλύτερα μήκη καλωδίων και υψηλότερα ποσοστά δεδομένων.Επιτρέπει πιο ευέλικτα σχέδια συστήματος.Σε πραγματικές εφαρμογές, το PCA9615 ενσωματώνεται άψογα σε συστήματα που απαιτούν ισχυρή επικοινωνία σε εκτεταμένες αποστάσεις.Η διαφορική σηματοδότηση εξασφαλίζει αξιόπιστη μετάδοση δεδομένων αισθητήρων μεταξύ εξαρτημάτων όπως η μονάδα ελέγχου του κινητήρα και οι διάφοροι αισθητήρες που διασκορπίζονται σε όλο το όχημα.Το PCA9615 διατηρεί σαφή επικοινωνία μεταξύ πολλαπλών ελεγκτών και συσκευών πεδίου που βρίσκονται σε μεγάλο δάπεδο παραγωγής.

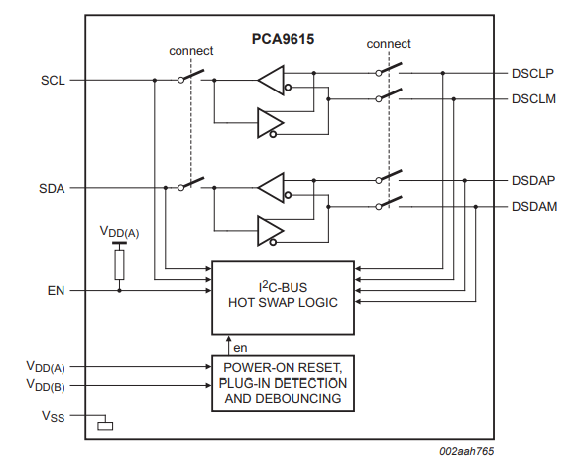

Διάγραμμα μπλοκ του PCA9615

Τεχνικές προδιαγραφές

Εδώ είναι η μορφή πίνακα με τεχνικές προδιαγραφές, χαρακτηριστικά και παράμετροι της NXP USA Inc. PCA9615DPJ , μαζί με τμήματα με παρόμοιες προδιαγραφές.

Τύπος	Παράμετρος
Εργοστάσιο Χρόνος μολύβδου	7 Εβδομάδες
Βάση Τύπος	Επιφάνεια Βουνό
Πακέτο / Υπόθεση	10-TFSOP, 10-MSOP (0,118, 3,00mm πλάτος)
Επιφάνεια Βουνό	Ναί
Λειτουργικός Θερμοκρασία	-40 ° C ~ 85 ° C
Συσκευασία	Ταινία & Κύλινδρος (TR)
Δημοσιευμένος	2010
Μέρος Κατάσταση	Ενεργός
Υγρασία Επίπεδο ευαισθησίας (MSL)	1 (Απεριόριστος)
Αριθμός τερματισμός	10
Τύπος	Ρυθμιστής, Αναδημιουργώ
Αιτήσεις	I2c
Δυναμικό - προμήθεια	2.3V ~ 5.5V
Τερματικό Θέση	Διπλός
Τερματικό Μορφή	Γλάρος Πτέρυγα
Κορυφή Θερμοκρασία επαναπροσδιορισμού (CEL)	Δεν Καθορισμένος
Αριθμός λειτουργίες	1
Προμήθεια Δυναμικό	3.3V
Τερματικό Πίσσα	0,5 χιλιοστά
Ώρα@Peak Η θερμοκρασία αναδίπλωσης-max (ες)	Δεν Καθορισμένος
Βάση Αριθμός μέρους	PCA9615
Παραγωγή	2-συρμάτινος Λεωφορείο
Καρφίτσα Κόμης	10
JESD-30 Κώδικας	S-PDSO-G10
Αριθμός κανάλια	2
Ρεύμα - προμήθεια	16μa
Εισαγωγή	2-συρμάτινος Λεωφορείο
Δεδομένα Βαθμολογία (μέγιστο)	400kHz
Προμήθεια Τάση1-nom	5V
Χωρητικότητα - Εισαγωγή	7PF
Μήκος	3mm
Υψος Καθισμένος (μέγιστο)	1,1 χιλιοστά
Πλάτος	3mm
Rohs Κατάσταση	Rohs3 Υποχωρητικός

Βασικά χαρακτηριστικά και οφέλη

Λειτουργία Hot-Swap

Ο σχεδιασμός του PCA9615 περιλαμβάνει μια ισχυρή δυνατότητα HOT-SWAP, η οποία επιτρέπει τη σύνδεση και την αποσύνδεση των μονάδων χωρίς να προκαλεί διακοπές ροής δεδομένων.Αυτό το χαρακτηριστικό είναι ιδιαίτερα επωφελές σε πολύπλοκα συστήματα, όπου το uptime και η αξιοπιστία κυριαρχούν, όπως σε τηλεπικοινωνίες και κέντρα δεδομένων.Με την ενεργοποίηση της απρόσκοπτης αντικατάστασης και της επέκτασης της μονάδας, το χαρακτηριστικό Hot-Swap εξασφαλίζει συνεπή απόδοση του συστήματος και ελάχιστο χρόνο διακοπής, τροφοδοτώντας την συνεχώς παρούσα ανάγκη σταθερότητας και αποτελεσματικότητας σε τέτοια απαιτητικά περιβάλλοντα.

• Εισαγωγή σήματος EN: Η είσοδος σήματος EN (ENable) παίζει καθοριστικό ρόλο στη διαχείριση της διαδικασίας Hot-Swap.Όταν μια νέα ενότητα είναι συνδεδεμένη, το σήμα EN εξασφαλίζει ότι η διαδικασία εκτελείται κατά τρόπο κανονικό.Αυτός ο μηχανισμός εμποδίζει τα σφάλματα επικοινωνίας που θα μπορούσαν να προκύψουν εάν προστεθούν ή απομακρυνθούν οι ενότητες αυθαίρετα.Σε πολλές πρακτικές εφαρμογές, η ακριβής διαχείριση σήματος υποστηρίζει την ακεραιότητα των δεδομένων, η οποία είναι ιδιαίτερα πολύτιμη σε περιβάλλοντα όπου η απώλεια δεδομένων είναι απαράδεκτη και τα πονταρίσματα είναι υψηλά.

Εσωτερική ανίχνευση αδρανούς λεωφορείου

Ο μηχανισμός ανίχνευσης εσωτερικού διαύλου ανίχνευσης ενισχύει περαιτέρω τη λειτουργικότητα του hot-swap εξασφαλίζοντας ότι οι συνδέσεις γίνονται μόνο όταν ο δίαυλος είναι αδρανής.Αυτό το χαρακτηριστικό βοηθά στην αποφυγή πιθανών συγκρούσεων δεδομένων και διαφθοράς, προστατεύοντας έτσι την ακρίβεια των μεταδιδόμενων πληροφοριών.Η ανίχνευση αδράνειας του λεωφορείου λειτουργεί με διαφάνεια, εργάζεται πίσω από τις σκηνές για να παρέχει ένα σταθερό περιβάλλον επικοινωνίας ακόμη και υπό δυναμικές συνθήκες.

• Σχέσεις συστήματος: Η αλληλεπίδραση αυτών των εξαρτημάτων στο PCA9615 παρουσιάζει τον τρόπο με τον οποίο η σύγχρονη τεχνολογία ενσωματώνει πολλαπλά στρώματα διασφαλίσεων για να εξασφαλίσει τόσο την επιχειρησιακή αποτελεσματικότητα όσο και την ασφάλεια των δεδομένων.Ο αρμονικός συντονισμός μεταξύ της εισόδου σήματος EN και της ανίχνευσης του αδρανούς διαύλου αποτελεί το θεμέλιο αξιόπιστης μεταβολής σε επικίνδυνα συστήματα.Αυτά τα στοιχεία συμβάλλουν συλλογικά σε ένα ανθεκτικό και αξιόπιστο σύστημα, αντιμετωπίζοντας τις ακριβείς ανάγκες των περιβαλλόντων υψηλού σταδίου με ακρίβεια και φροντίδα.

Χρησιμοποιήσεις PCA9615

Το PCA9615 παρουσιάζει ευέλικτες λύσεις σε μια πληθώρα τεχνικών εμποδίων, αντιμετωπίζοντας τις διακρίσεις συγκεκριμένων εφαρμογών.Αυτές περιλαμβάνουν την παρακολούθηση απομακρυσμένων αισθητήρων σε θορυβώδη περιβάλλοντα, τη διαχείριση των τροφοδοτικών που είναι επιρρεπείς σε υψηλές παρεμβολές, τη σύνδεση των λεωφορείων I2C σε διάφορους τύπους εξοπλισμού και τον έλεγχο σύνθετων βιομηχανικών συστημάτων όπως ο φωτισμός, η θέρμανση και η ψύξη.

Παρακολούθηση απομακρυσμένου αισθητήρα

Σε περιβάλλοντα γεμάτα με θόρυβο, η αξιοπιστία των δεδομένων αισθητήρων μπορεί να επιδεινωθεί.Το PCA9615 υποστηρίζει σταθερή επικοινωνία μεταξύ απομακρυσμένων αισθητήρων και κυρίαρχων μονάδων επεξεργασίας.Οι περιπτώσεις χρήσης, όπως οι σταθμοί βιομηχανικής αυτοματισμού και περιβαλλοντικής παρακολούθησης, απεικονίζουν έντονα τα οφέλη του.Η διατήρηση της ακεραιότητας των δεδομένων γίνεται λιγότερο από ένα στοίχημα, παρόμοια με τις μεθοδολογίες στις υποδομές των τηλεπικοινωνιών, όπου χρησιμοποιείται η πιστότητα σήματος σε μεγάλες αποστάσεις.Μπορείτε να αξιοποιήσετε τις διαφορικές τεχνικές σηματοδότησης, παρόμοιες με εκείνες του PCA9615, για να ανακουφίσετε αποτελεσματικά τα θέματα που σχετίζονται με το θόρυβο.

Διαχείριση τροφοδοσίας υψηλής παρεμβολής

Μια προκλητική κυριαρχία είναι η διαχείριση τροφοδοσίας υπό συνθήκες υψηλής παρεμβολής.Το PCA9615 καλλιεργεί την ακεραιότητα του σήματος παρά τον ηλεκτρομαγνητικό θόρυβο, ένα συχνό δίλημμα σε τροφοδοτικά με μεταβλητά φορτία.Οι πραγματικές εφαρμογές συχνά συνδυάζουν το PCA9615 με τακτικές θωράκισης και γείωσης, μειώνοντας περαιτέρω τις παρεμβολές.Αυτό θυμίζει τις πρακτικές παραγωγής αεροδιαστημικής, όπου τα συστήματα είναι κατασκευασμένα για να εκτελούν αξιόπιστα μεταξύ αξιοσημείωτου ηλεκτρονικού θορύβου.

Σύνδεση των λεωφορείων I2C σε διαφορετικό εξοπλισμό

Η σύνθετη ολοκλήρωση των συστημάτων συχνά απαιτεί τη σύνδεση των λεωφορείων I2C μεταξύ ποικίλου εξοπλισμού.Το PCA9615 εξομαλύνει αυτή τη σύνδεση, επεκτείνοντας το εύρος επικοινωνίας και εξασφαλίζοντας την ασυλία στις δυνητικές ανισότητες του εδάφους.Για παράδειγμα, σε περιβάλλοντα αυτοκινήτων, γεφυρώνει την επικοινωνία σε πολλαπλές μονάδες ηλεκτρονικού ελέγχου (ECU) με το PCA9615 μετριάζει τις ανησυχίες που σχετίζονται με τις μετατοπίσεις εδάφους και την ακεραιότητα του σήματος.Αυτή η πτυχή προβάλλει την πρακτικότητα της στην εναρμόνιση διαφορετικών ηλεκτρονικών εξαρτημάτων.

Έλεγχος βιομηχανικών συστημάτων

Εντός των βιομηχανικών ρυθμίσεων, τα συστήματα ελέγχου, όπως ο φωτισμός, η θέρμανση και η ψύξη, συνεπάγονται ακρίβεια και αξιοπιστία.Η ικανότητα του PCA9615 να διατηρήσει σταθερή επικοινωνία υπό διαφορετικές συνθήκες προσθέτει στη γοητεία της.Η έξυπνη διαχείριση των κτιρίων αντικατοπτρίζει τη σημασία της συνεπούς, αξιόπιστης μετάδοσης δεδομένων για τη διασφάλιση της ενεργειακής απόδοσης και της λειτουργικής αποτελεσματικότητας.Εδώ, το PCA9615 απεικονίζει το ρόλο του στην ενορχήστρωση του απρόσκοπτου ελέγχου.

Μεγάλες διαδρομές I2C και πολλαπλές τροφοδοσίες

Οι μεγάλες αποστάσεις I2C επικοινωνίας και συστήματα με πολλαπλές τροφοδοσίες εισάγουν μοναδικές προκλήσεις, κυρίως λόγω αξιοσημείωτων αντισταθμίσεων εδάφους.Το PCA9615 μετριάζει αυτά τα ζητήματα χρησιμοποιώντας διαφορική σηματοδότηση, διασφαλίζοντας την ακεραιότητα των δεδομένων σε εκτεταμένες αποστάσεις.Αυτή η στρατηγική είναι συγκρίσιμη με τις πρακτικές στη διαχείριση του κέντρου δεδομένων, όπου η διατήρηση της ποιότητας του σήματος σε μεγάλες εκτάσεις καλωδίων είναι χρήσιμη για την αξιοπιστία του δικτύου.Η τεχνική ενισχύει τη σύνδεση, εξασφαλίζοντας ισχυρή επικοινωνία σε απαιτητικά περιβάλλοντα.

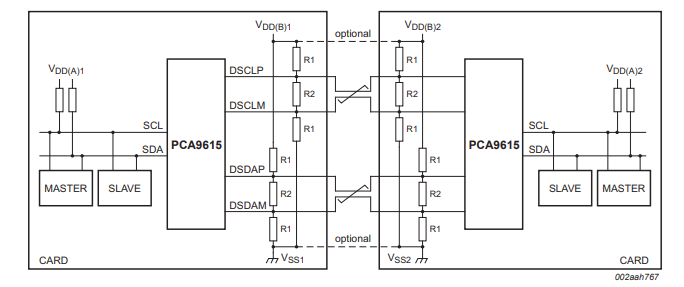

Τυπικό διάγραμμα εφαρμογής

Διάγραμμα κυκλώματος του PCA9615

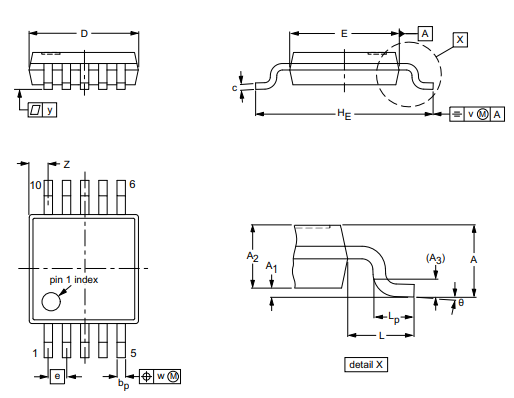

Πληροφορίες πακέτου

Πληροφορίες κατασκευαστή

Η NXP Semiconductors N.V., μια εξέχουσα δύναμη σε ασφαλείς λύσεις συνδεσιμότητας προσαρμοσμένες για ενσωματωμένες εφαρμογές, οδηγεί σταθερά την καινοτομία σε διάφορους τομείς, συμπεριλαμβανομένων των αγορών υποδομής αυτοκινήτων, βιομηχανικών και IoT, κινητής τηλεφωνίας και επικοινωνίας.Η άσχημη φιλοδοξία τους είναι να δημιουργούν πιο έξυπνες, ασφαλέστερες και καλύτερες λύσεις.

Καινοτομίες στον τομέα της αυτοκινητοβιομηχανίας

Οι εξελίξεις της NXP στον τομέα της αυτοκινητοβιομηχανίας ξεχωρίζουν σημαντικά.Οι εξελιγμένοι μικροελεγκτές και οι επεξεργαστές τους έχουν ενισχύσει σημαντικά την ασφάλεια των οχημάτων, τα βελτιωμένα συστήματα ψυχαγωγίας και τις προηγμένες αυτόνομες δυνατότητες οδήγησης.Η ενσωμάτωση αυτών των τεχνολογιών υψηλού επιπέδου εμπλουτίζει την οδηγική εμπειρία εξασφαλίζοντας παράλληλα την ασφάλεια και την αποδοτικότητα των οχημάτων.Οι κορυφαίοι κατασκευαστές αυτοκινήτων που ενσωματώνουν τις λύσεις τους υπογραμμίζουν την προσπάθεια να ανταποκριθούν στις σύγχρονες απαιτήσεις μεταφοράς.

Βιομηχανικές και IoT εξελίξεις

Στις βασικές κυριαρχίες και οι λύσεις του IoT, οι λύσεις της NXP έχουν υποκινήσει σημαντικές αλλαγές στην αυτοματοποίηση του εργοστασίου, την έξυπνη μέτρηση και τα δίκτυα αισθητήρων.Τα προϊόντα τους στοχεύουν στη βελτιστοποίηση της απόδοσης και της αξιοπιστίας, δυναμικά σε βιομηχανικά περιβάλλοντα υψηλής πίεσης.Η συνεχής βελτίωση και η εφαρμογή των λύσεων IoT τους ενισχύουν τα διασυνδεδεμένα οικοσυστήματα που προωθούν την ομαλή ανταλλαγή δεδομένων, την αποτελεσματική διαχείριση των πόρων και τον ανώτερο επιχειρησιακό έλεγχο.

Επιπτώσεις στην αγορά κινητής τηλεφωνίας

Η παρουσία της NXP στην αγορά κινητής τηλεφωνίας ενισχύει σημαντικά την προστασία της ιδιωτικής ζωής, εξασφαλίζει μηχανισμούς πληρωμών και διευκολύνει τις αλληλεπιδράσεις χωρίς επαφή.Αξιοποιώντας την τεχνολογία επικοινωνίας κοντά στο πεδίο (NFC), επενδύουν στις αλληλεπιδράσεις των καταναλωτών, παρέχοντας ταχύτερες και πιο ασφαλείς συναλλαγές.Οι συνεχιζόμενες καινοτομίες σε αυτή τη σφαίρα εστιάζουν στην ενίσχυση της ασφάλειας των δεδομένων, ενώ ενισχύουν την ευκολία του χρήστη μέσα σε ένα αυξανόμενο ψηφιακό τοπίο.

Υποδομή επικοινωνίας

Στην υποδομή επικοινωνίας, οι λύσεις RF και οι επεξεργαστές υψηλής απόδοσης της NXP είναι απαραίτητες για την προώθηση των δυνατοτήτων δικτύου.Αυτές οι συνεισφορές επιτρέπουν την ανάπτυξη πιο αποτελεσματικών και αξιόπιστων συστημάτων επικοινωνίας, σημαντικά για την παγκόσμια επέκταση της συνδεσιμότητας.Με την ενίσχυση της αποτελεσματικότητας και της επεκτασιμότητας του δικτύου, η NXP στηρίζει την υποδομή που απαιτείται για την πρόοδο των σύγχρονων τεχνικών επικοινωνίας όπως το 5G.

Φύλλο δεδομένων PDF

PCA9615DPJ Datasheets:

PCA9615DP.PDF

PCA9615DP.PDF

Συχνές ερωτήσεις [FAQ]

1. Τι χρησιμοποιείται για το PCA9615;

Το PCA9615 χρησιμεύει για να απενεργοποιήσει το buffer του λεωφορείου, αποδεικνύοντας την εύρεση σφαλμάτων, την αλληλουχία ενεργοποίησης και την απομόνωση τμήματος σε μεγάλα συστήματα διαύλου.Με την ενίσχυση της απομόνωσης βλαβών και της απομόνωσης του τμήματος, ενισχύει την αναδιάρθρωση και επιτρέπει να είναι ανενεργά συγκεκριμένα τμήματα όταν δεν απαιτείται συνεχώς.Στις ρυθμίσεις όπου η επιχειρησιακή αποτελεσματικότητα υπερισχύει, το PCA9615 διευκολύνει τη στρατηγική διαχείριση των πόρων του συστήματος.Η προσωρινή απενεργοποίηση των αχρησιμοποίητων τμημάτων λεωφορείων βελτιστοποιεί την απόδοση του συνολικού συστήματος.Σε σύνθετα βιομηχανικά περιβάλλοντα, όπου απαιτείται συνεχής λειτουργία και ελάχιστο χρόνο διακοπής, ο ρόλος του PCA9615 καθίσταται απαραίτητος για μονάδες παραγωγής μεγάλης κλίμακας, απομονώνοντας τμήματα λεωφορείων για συντήρηση χωρίς να σταματήσει ολόκληρο το σύστημα αυξάνει την παραγωγικότητα και μειώνει τους κινδύνους.Η δυναμική αναδιάρθρωση των τμημάτων των λεωφορείων δημιουργεί μια πιο προσαρμοστική και ανθεκτική υποδομή.Όσον αφορά την αλληλουχία Power-Up, το PCA9615 εξασφαλίζει ελεγχόμενη ενεργοποίηση διαφορετικών τμημάτων του συστήματος διαύλου.Αυτή η προσέγγιση προάγει τη σταθερότητα και εμποδίζει την πιθανή υπερφόρτωση εκκίνησης σε περιβάλλοντα δεδομένων υψηλής πυκνότητας, όπως τα κέντρα δεδομένων, εξασφαλίζει συγχρονισμένη ενεργοποίηση εξαρτημάτων, αποφεύγοντας τα σημεία συμφόρησης και εξασφαλίζοντας την ομαλή αρχικοποίηση.
