Οδηγός για την καλωδίωση, την εγκατάσταση και τις εφαρμογές διπλής κατεύθυνσης

Αυτός ο οδηγός εξηγεί πώς λειτουργεί ένας διακόπτης αμφίδρομης και γιατί είναι χρήσιμο.Θα μάθετε για δύο κοινούς τρόπους για να τους συρρέετε: τη σύγχρονη μέθοδο 3-καλωδίων και την παλαιότερη μέθοδο 2-καλωδίων.Ο οδηγός δείχνει επίσης πού χρησιμοποιούνται συνήθως οι δύο δρόμοι διακόπτες και μια βήμα προς βήμα ματιά στο πώς να εγκαταστήσετε τους διακόπτες, τις συμβουλές για να παραμείνετε ασφαλείς και τα κοινά προβλήματα που πρέπει να αποφύγετε.Καλύπτει επίσης τα οφέλη και τα όρια της χρήσης αμφίδρομων διακόπτη, ειδικά κατά την αναβάθμιση σε έξυπνα συστήματα.

Κατάλογος

Τι είναι ένας διακόπτης αμφίδρομης;

ΕΝΑ αμφίδρομος διακόπτης Σας επιτρέπει να ελέγχετε ένα ελαφρύ ή ηλεκτρικό φορτίο από δύο διαφορετικές θέσεις.Χρησιμοποιεί δύο διακόπτες SPDT (μονής πόλης διπλής ρίψης) ενσύρματα σε ένα μόνο κύκλωμα.Κάθε διακόπτης έχει τρία τερματικά: L1, L2, Com (κοινός).Με το Flipping Switch, μπορείτε να ολοκληρώσετε ή να σπάσετε το κύκλωμα, επιτρέποντας στο φως να ενεργοποιείται ή να απενεργοποιείται από κάθε τοποθεσία.

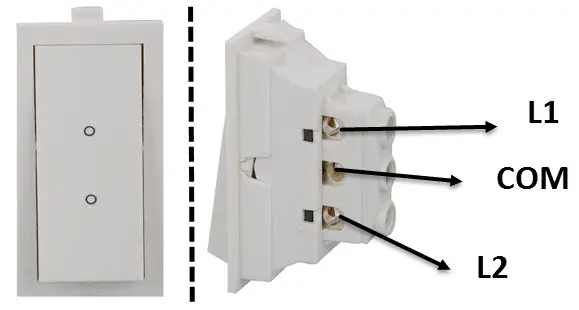

Εικόνα 2. Διακόπτης αμφίδρομης με ακροδέκτες

Στην εικόνα, το πίσω μέρος του διακόπτη δείχνει τα τρία βασικά τερματικά: L1 και L2 (που χρησιμοποιούνται για τη σύνδεση των καλωδίων του ταξιδιώτη) και COM (που συνδέονται με το ζωντανό σύρμα ή το φορτίο).Όταν οι διακόπτες είναι συνδεδεμένοι σωστά, αναστέλλοντας είτε κάποιος αλλάζει τη διαδρομή του ρεύματος, ελέγχοντας το φως και από τα δύο άκρα.Παρόλο που τα έξυπνα συστήματα φωτισμού είναι όλο και πιο δημοφιλή, οι δύο δρόμοι παραμένουν ευρέως χρησιμοποιούνται.Είναι απλά, αξιόπιστα και δεν απαιτούν λογισμικό ή συνδεσιμότητα.

Πώς λειτουργεί ένας διακόπτης αμφίδρομης;

Ένα σύστημα διακόπτη αμφίδρομης σάς επιτρέπει να ελέγχετε ένα φως από δύο θέσεις.Κάθε διακόπτης έχει τρία τερματικά: ένα κοινό (COM) και δύο ταξιδιώτες (L1 και L2).Οι δύο διακόπτες συνδέονται με τα καλώδια του ταξιδιώτη (L1 έως L1, L2 έως L2).Το ζωντανό σύρμα (φάση) συνδέεται με τον κοινό τερματικό του διακόπτη 1 και ο κοινός ακροδέκτης του διακόπτη 2 συνδέεται με τη λάμπα.Η άλλη πλευρά του λαμπτήρα πηγαίνει στο ουδέτερο.Το φως ανάβει όταν και οι δύο διακόπτες συνδέονται με το ίδιο καλώδιο ταξιδιώτη (L1 -L1 ή L2 -L2), ολοκληρώνοντας το κύκλωμα.Απενεργοποιεί όταν οι διακόπτες συνδέονται με διαφορετικούς ταξιδιώτες, σπάζοντας το κύκλωμα.Αυτό σημαίνει ότι είτε ο διακόπτης μπορεί να ενεργοποιήσει ή να απενεργοποιήσει το φως, ανεξάρτητα από τη θέση του άλλου.

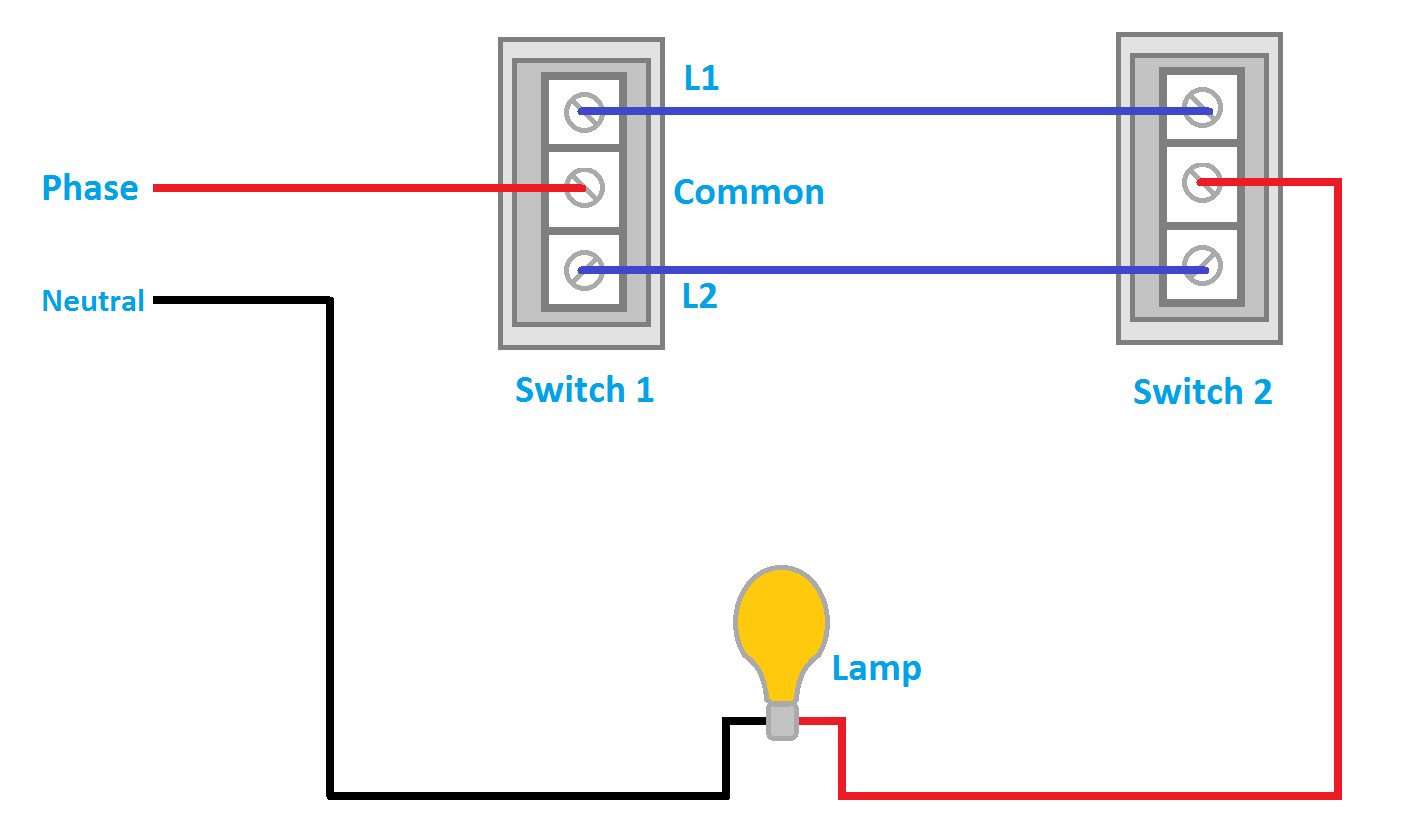

Εικόνα 3: Διάγραμμα διακόπτη αμφίδρομου

Αυτή η ρύθμιση λειτουργεί σαν μια πύλη XOR: Το φως είναι ενεργοποιημένο όταν οι διακόπτες διαφέρουν, απενεργοποιούνται όταν ταιριάζουν.Είναι πλήρως μηχανικό, δεν απαιτείται ηλεκτρονικά ή λογισμικό.Είναι απλό, αξιόπιστο και ευρέως χρησιμοποιούμενο σε μέρη όπως σκάλες και διαδρόμους.Το διάγραμμα δείχνει τη φάση που συνδέεται με τους κοινούς, οι ταξιδιώτες που συνδέονται μεταξύ των διακόπτη και η έξοδος από την κοινή μετάβαση του Switch 2 στη λάμπα.Το Neutral ολοκληρώνει το κύκλωμα από την άλλη πλευρά του λαμπτήρα.

Επιλογές καλωδίωσης για τη μετάβαση αμφίδρομης

Υπάρχουν δύο κύριοι τρόποι για να συρραφθείτε ένα κύκλωμα διακόπτη αμφίδρομης: η μέθοδος 3-καλωδίου και η παλαιότερη μέθοδος 2-καλωδίων.

Σύγχρονη μέθοδος 3 καλωδίων

Αυτή είναι η προτιμώμενη μέθοδος καλωδίωσης για νέες εγκαταστάσεις.Σε αυτή τη ρύθμιση, το σύρμα φάσης (ζωντανό) συνδέεται με τον κοινό τερματικό (COM) στον πρώτο διακόπτη, ενώ ο κοινός ακροδέκτης του δεύτερου διακόπτη συνδέεται με τον λαμπτήρα.Το ουδέτερο σύρμα συνδέεται απευθείας από την πηγή τροφοδοσίας στην άλλη πλευρά του λαμπτήρα.Οι δύο διακόπτες συνδέονται με δύο καλώδια ταξιδιού, που συνδέουν L1 με L1 και L2 σε L2 και στους δύο διακόπτες.

Αυτή η μέθοδος διατηρεί όλους τους αγωγούς στο ίδιο κύκλωμα, εξασφαλίζοντας σταθερή τάση και ασφαλέστερη λειτουργία.Επίσης, συμμορφώνεται με τους σύγχρονους ηλεκτρικούς κώδικες και μειώνει τις παρεμβολές.Επειδή η διάταξη καλωδίωσης είναι καθαρή και λογική, διευκολύνει τη μελλοντική συντήρηση και αναβαθμίσεις όπως η εγκατάσταση έξυπνων διακόπτη.

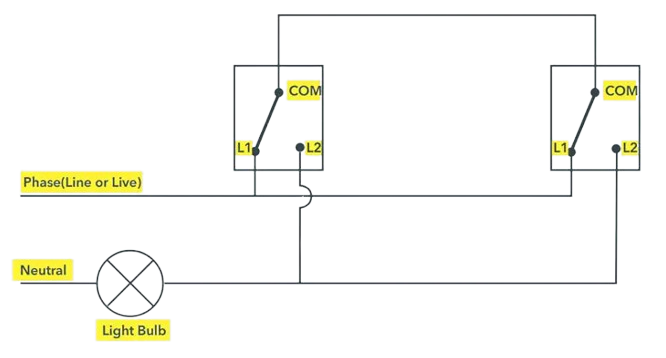

Το διάγραμμα δείχνει μια σύγχρονη ρύθμιση 3 συρμάτων.Το Live Wire εισέρχεται στο Switch 1, δύο καλώδια ταξιδιώτη που εκτελούνται μεταξύ L1 και L2 και των δύο διακόπτη και η έξοδος από το COM του Switch 2 πηγαίνει στο φως.Το ουδέτερο σύρμα τρέχει απευθείας στην άλλη πλευρά του λαμπτήρα.Όταν οι δύο διακόπτες ευθυγραμμίζονται, το κύκλωμα ολοκληρώνεται και το φως ανάβει.Η αλλαγή είτε διακόπτει είτε αποκαθιστά τη ροή.

Εικόνα 4. Σύγχρονη μέθοδος 3-καλωδίου

Legacy 2-Wire Method

Η μέθοδος Legacy 2-Wire είναι ένα παλαιότερο στυλ καλωδίωσης που εξακολουθεί να βρίσκεται σε πολλά παλαιότερα σπίτια.Σε αυτή τη ρύθμιση, οι τερματικοί σταθμοί ταξιδιώτη (L1 και L2) συνδέονται μεταξύ των δύο διακόπτη, όπως ακριβώς και στη σύγχρονη μέθοδο.Ωστόσο, τα κοινά τερματικά είναι συνδεδεμένα διαφορετικά: το ένα συνδέεται με το ζωντανό σύρμα (φάση) και το άλλο συνδέεται με το φορτίο (λαμπτήρα).

Αυτή η μέθοδος λειτουργεί το ίδιο όσον αφορά την εναλλαγή: το φως ενεργοποιείται ή απενεργοποιείται ανάλογα με τη θέση των διακόπτη.Αλλά επειδή η ισχύς και το φορτίο μπορεί να προέρχονται από διαφορετικά κυκλώματα, αυτή η ρύθμιση μπορεί να εισαγάγει κινδύνους ασφαλείας.Μπορεί να δημιουργήσει ρεύματα βρόχου, ανισορροπίες τάσης ή παρεμβολές ιδιαίτερα επικίνδυνες κατά τη συντήρηση ή αναβαθμίσεις.Η διάγνωση των σφαλμάτων είναι επίσης πιο δύσκολη, αφού η καλωδίωση δεν αποτελεί μέρος ενός ενοποιημένου κυκλώματος.

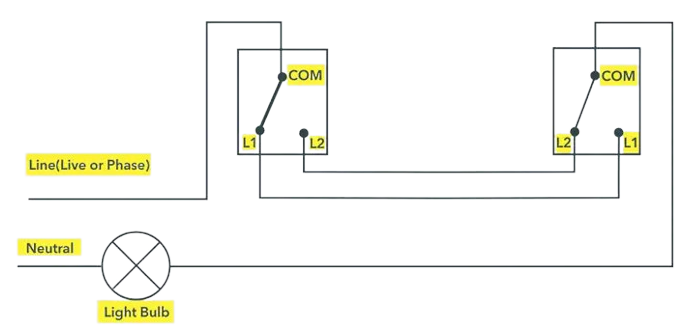

Στο διάγραμμα, το ζωντανό σύρμα συνδέεται με τον κοινό τερματικό του πρώτου διακόπτη, ενώ ο κοινός ακροδέκτης του δεύτερου διακόπτη συνδέεται με το φως.Τα δύο καλώδια ταξιδιώτη εκτελούνται μεταξύ L1 και L2 και των δύο διακόπτη.Το ουδέτερο σύρμα πηγαίνει απευθείας από την πηγή τροφοδοσίας στη λάμπα.Ενώ αυτή η διάταξη μπορεί να εξοικονομήσει καλώδιο, αυξάνει τις ανησυχίες για την πολυπλοκότητα και την ασφάλεια.

Εικόνα 5: Μέθοδος Legacy 2 Wire

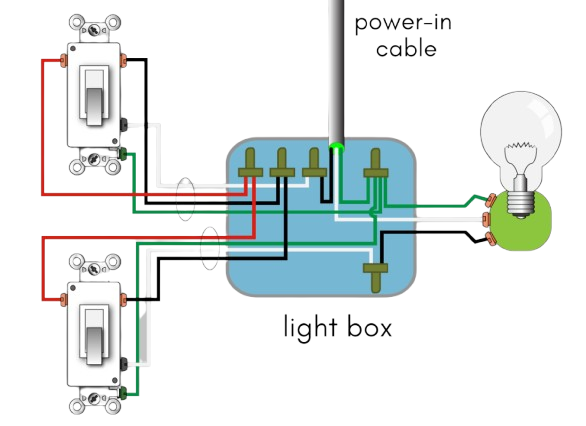

ΔΙΑΚΟΠΕΣ ΜΙΑ ΑΝΤΙΠΡΟΣΩΠΟΥ

Ένας διακόπτης δύο δρόμων με ένα σύνολο είναι μια συμπαγής έκδοση ενός διακόπτη SPDT, που χρησιμοποιείται συχνά σε αρθρωτές πλάκες τοιχώματος.Έχει τρία τερματικά: com (κοινά), L1 και L2.Εσωτερικά, αλλάζει τη σύνδεση μεταξύ COM και L1 ή L2.

Όταν συνδυάζεται με έναν άλλο διακόπτη SPDT, λειτουργεί με τον ίδιο τρόπο όπως ένα τυπικό αμφίδρομο κύκλωμα.Χρησιμοποιείται συχνά σε στενούς χώρους, όπως διαμερίσματα ή εγκαταστάσεις εκσυγχρονισμού, όπου η αίθουσα τοποθέτησης είναι περιορισμένη.Ο διακόπτης μπορεί επίσης να λειτουργήσει σε μια μονόδρομη ρύθμιση χρησιμοποιώντας μόνο δύο τερματικά (COM και L1).

Η εγκατάσταση πρέπει να γίνει προσεκτικά.Η εσφαλμένη χρήση τερματικού μπορεί να αποτρέψει τη σωστή λειτουργία του διακόπτη ή ακόμα και να προκαλέσει βραχυκυκλώματα.Παρά το μικρό του μέγεθος, αυτός ο διακόπτης προσφέρει πλήρη αμφίδρομο έλεγχο, επιτρέποντας ταυτόχρονα τη modularity και την εύκολη ολοκλήρωση του πίνακα.

Εικόνα 6.

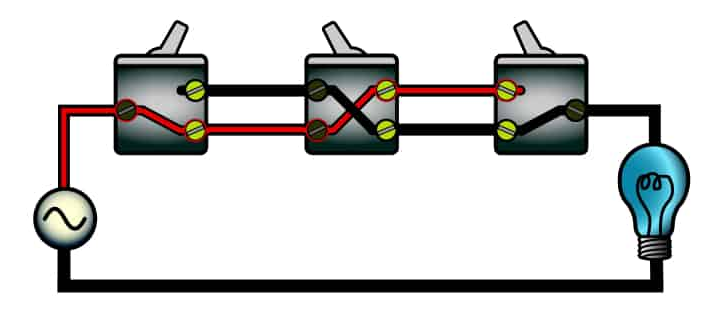

Επέκταση σε μετατόπιση πολλαπλών δρόμων

Όταν ο φωτισμός πρέπει να ελεγχθεί από περισσότερες από δύο θέσεις, η εναλλαγή πολλαπλών διαδρομών τίθεται στο παιχνίδι.Αυτό το σύστημα προσθέτει έναν ή περισσότερους ενδιάμεσους διακόπτες μεταξύ των δύο κύριων διακοπτών SPDT.

Οι ενδιάμεσοι διακόπτες είναι συνήθως τύποι DPDT (διπλός διπλός πόλος).Αυτοί οι διακόπτες είτε διασχίζουν είτε διατηρούν τις διαδρομές καλωδίων του ταξιδιώτη, ανάλογα με τη θέση τους.Το πλήρες σύστημα δημιουργεί μια διαδρομή που παραμένει κλειστή ή ανοίγει με βάση την ευθυγράμμιση όλων των εμπλεκόμενων διακόπτη.

Αυτή η προσέγγιση είναι κοινή σε μεγάλους χώρους, όπως αποθήκες, μακριούς διαδρόμους ή δωμάτια με πολλαπλές εισόδους.Αν και πιο πολύπλοκο στο σύρμα, προσφέρει ευέλικτο έλεγχο από οποιοδήποτε σημείο.Απαιτούνται ακριβή διαγράμματα καλωδίωσης και καθαρή επισήμανση, καθώς ένα λάθος σε οποιοδήποτε στάδιο μπορεί να σταματήσει το σύστημα να λειτουργεί εξ ολοκλήρου.

Εικόνα 7.

Συγκρίνοντας τους διακόπτες μονής κατεύθυνσης και αμφίδρομης

Χαρακτηριστικό	Διακόπτης μονής κατεύθυνσης	Αμφίδρομος διακόπτης
Σημεία ελέγχου	Ελέγχει ένα φως από μία μόνο τοποθεσία	Ελέγχει ένα φως από δύο διαφορετικές τοποθεσίες
Τύπος διακόπτη	SPST (μοναδικός πόλος)	SPDT (διπλό ρίξιμο ενός πόλου)
Αριθμός τερματικών	2	3 (Com, L1, L2)
Διαμόρφωση κυκλώματος	Απλός;Μια ενιαία γραμμή συνδέει ή αποσυνδέει την ισχύ το φορτίο	Τα καλώδια των ταξιδιωτών σχηματίζουν βρόχο.Και οι δύο διακόπτες επηρεάζουν το κύκλωμα
Πολυπλοκότητα καλωδίωσης	Χαμηλός;λιγότερα καλώδια και άμεσες συνδέσεις	Υψηλότερα?απαιτεί περισσότερη καλωδίωση και προγραμματισμό μεταξύ διακόπτης
Συμπεριφορά θέσης διακόπτη	Διορθώθηκε εύκολα η θέση on/off	Δεν καθορίζεται ή απενεργοποιείται.εξαρτάται από την κατάσταση του άλλου διακόπτης
Κόστος εγκατάστασης	Χαμηλότερος;λιγότερα εξαρτήματα και λιγότερη εργασία	Υψηλότερα?Περισσότερα υλικά και χρόνος εγκατάστασης
Ώρα εγκατάστασης	Γρήγορη εγκατάσταση?Απαιτούνται ελάχιστα βήματα	Περισσότερο χρονοβόρο λόγω επιπλέον καλωδίωσης
Απαιτήσεις χώρου	Ελάχιστος;Τυπικό πλαίσιο διακόπτη ταιριάζει	Μπορεί να χρειαστεί δρομολόγηση για καλώδια ταξιδιωτών μεταξύ τοποθεσιών
Έλεγχος ηλεκτρικού φορτίου	Ελέγχει ένα φορτίο από ένα σημείο	Ελέγχει ένα φορτίο από δύο ξεχωριστά σημεία
Ευκολία χρήσης	Πολύ απλό?Το Flip Up είναι ενεργοποιημένο, το Flip Down είναι απενεργοποιημένο (ή αντιπρόεδρος versa)	Ακόμα εύκολο στη χρήση, αλλά η ενεργοποίηση/απενεργοποίηση μπορεί να ποικίλει ανάλογα με τα δύο θέσεις διακόπτη
Σημεία αποτυχίας	ΛιγότεραΟ απλός σχεδιασμός μειώνει τα σφάλματα καλωδίωσης	Πιο περίπλοκο?Τα λανθασμένα καλώδια ή τερματικά ταξιδιώτη μπορούν διαταραχή
Ευελιξία και επεκτασιμότητα	Περιωρισμένος;δεν μπορεί να επεκταθεί σε περισσότερα από ένα σημεία έλεγχος	Εύκαμπτος;μπορεί να επεκταθεί σε 3 ή περισσότερα σημεία ελέγχου χρησιμοποιώντας ενδιάμεσοι διακόπτες

Χρησιμοποιεί αμφίδρομο διακόπτη

Οι αμφίδρομοι διακόπτες παρέχουν εύκαμπτο έλεγχο φωτισμού από δύο διαφορετικές τοποθεσίες, καθιστώντας τους ιδανικούς τόσο σε οικιστικές όσο και σε εμπορικές ρυθμίσεις.Τα κοινά παραδείγματα περιλαμβάνουν:

Σκάλες

Οι κλιμακοστάσια είναι ένα από τα καλύτερα μέρη για να χρησιμοποιήσετε διακόπτες αμφίδρομης.Εάν έχετε σκάλες στο σπίτι, ξέρετε ότι μπορεί να είναι ενοχλητικό και ακόμη και επικίνδυνο να ανεβείτε ή κάτω στο σκοτάδι.Με ένα διακόπτη αμφίδρομης, μπορείτε να ενεργοποιήσετε το φως στο κάτω μέρος των σκαλοπατιών πριν ανεβείτε και στη συνέχεια να το απενεργοποιήσετε στην κορυφή.Ή, αν έρχεστε κάτω, μπορείτε να ενεργοποιήσετε το φως στην κορυφή και να το απενεργοποιήσετε στο κάτω μέρος.Αυτό καθιστά πολύ πιο ασφαλές να περπατάτε στις σκάλες, ειδικά τη νύχτα όταν το σπίτι είναι σκοτεινό.

Δωμάτια ξενοδοχείου

Στα δωμάτια του ξενοδοχείου, οι αμφίδρομοι διακόπτες καθιστούν τα πράγματα πολύ πιο εύκολα για τους επισκέπτες.Ένας διακόπτης είναι συνήθως δίπλα στην πόρτα όταν μπαίνεις και ο άλλος είναι κοντά στο κρεβάτι.Αυτό σημαίνει ότι μπορείτε να ενεργοποιήσετε τα φώτα όταν εισάγετε το δωμάτιο και στη συνέχεια να τα απενεργοποιήσετε χωρίς να βγείτε από το κρεβάτι.Αυτό είναι πραγματικά χρήσιμο όταν είστε κουρασμένοι ή έτοιμοι να κοιμηθείτε.Δίνει επίσης στο δωμάτιο ένα πιο άνετο και στοχαστικό σχέδιο, κάνοντας τους επισκέπτες να αισθάνονται περισσότερο στο σπίτι.

Σπίτια ανοικτού σχεδιασμού

Τα σπίτια ανοικτού σχεδιασμού διαθέτουν μεγάλους χώρους όπου συνδέονται η κουζίνα, η τραπεζαρία και οι χώροι διαβίωσης.Αυτά τα δωμάτια έχουν συχνά περισσότερες από μία εισόδους, οπότε είναι χρήσιμο να μπορείτε να ελέγχετε τα φώτα από διαφορετικά σημεία.Για παράδειγμα, μπορείτε να ενεργοποιήσετε τα φώτα από το διάδρομο και στη συνέχεια να τα απενεργοποιήσετε κοντά στην κουζίνα.Οι αμφίδρομοι διακόπτες διευκολύνουν τη διαχείριση του φωτισμού ανεξάρτητα από τον τρόπο με τον οποίο μπαίνεις ή βγαίνεις έξω.Αυτό προσθέτει πολλή άνεση και μπορεί ακόμη και να σας βοηθήσει να εξοικονομήσετε ηλεκτρική ενέργεια, αφού δεν χρειάζεται να αφήσετε φώτα όταν δεν τα χρησιμοποιείτε.

Γκαράζ και εργαστήρια

Τα γκαράζ και τα εργαστήρια είναι πολυάσχολα μέρη όπου οι άνθρωποι αποθηκεύουν εργαλεία, εργάζονται σε έργα ή παρκάρουν τα αυτοκίνητά τους.Έχουν συχνά περισσότερες από μία πόρτες, όπως μία από το εσωτερικό του σπιτιού και ένα που ανοίγει στην αυλή.Οι αμφίδρομοι διακόπτες καθιστούν απλό να ενεργοποιήσετε το φως από κάθε είσοδο.Αυτό είναι πολύ χρήσιμο εάν τα χέρια σας είναι γεμάτα ή εάν ο χώρος είναι σκοτεινό και δύσκολο να κινηθεί με ασφάλεια.Για όσους χρησιμοποιούν συχνά το γκαράζ ή το εργαστήριό τους, αυτός ο τύπος ελέγχου φωτισμού μπορεί να κάνει το έργο τους ευκολότερο και πολύ πιο ασφαλές.

Υπαίθρια μονοπάτια και δρόμους

Οι υπαίθριοι χώροι όπως οι διάδρομοι, τα μονοπάτια του κήπου και οι δρόμοι χρειάζονται καλό φωτισμό τη νύχτα για ασφάλεια και ασφάλεια.Με αμφίδρομους διακόπτες, μπορείτε να ελέγξετε αυτά τα φώτα τόσο από το σπίτι όσο και από μια άλλη τοποθεσία σαν πύλη ή γκαράζ.Για παράδειγμα, μπορείτε να ενεργοποιήσετε τα φώτα διαδρομής πριν φύγετε από το σπίτι και στη συνέχεια να τα απενεργοποιήσετε μόλις είστε έξω.Ή, αν έρχεστε σπίτι τη νύχτα, μπορείτε να ενεργοποιήσετε τα φώτα στην πύλη και να τα απενεργοποιήσετε όταν μπείτε μέσα.Αυτό σας βοηθά να αποφύγετε το περπάτημα στο σκοτάδι και διατηρεί επίσης το σπίτι σας ασφαλέστερο, διασφαλίζοντας ότι οι εξωτερικές περιοχές είναι καλά φωτισμένες.

Οδηγίες εγκατάστασης

Για να εγκαταστήσετε ένα σύστημα διακόπτη δύο δρόμων με ασφάλεια:

1. Συγκεντρώστε όλα τα εργαλεία και τα υλικά

Πριν ξεκινήσετε, βεβαιωθείτε ότι έχετε όλα όσα χρειάζεστε.Θα χρειαστείτε δύο διακόπτες SPDT (μονής πόλης διπλής ρίψης), ένα φωτιστικό, ένα μήκος καλωδίου τριών πυρήνων (αυτό περιλαμβάνει ζωντανά, ουδέτερα και γήινα καλώδια, καθώς και τα δύο καλώδια ταξιδιώτη) και βασικά εργαλεία ασφαλείας όπως μονωμένα γάντια και γυαλιά ασφαλείας.Έχοντας όλα τα υλικά σας έτοιμα θα σας βοηθήσουν να παραμείνετε εστιασμένοι και να αποφύγετε περιττά λάθη ή καθυστερήσεις.

2. Απενεργοποιήστε την κύρια ισχύ στον διακόπτη κυκλώματος

Ξεκινήστε πάντα με την απενεργοποίηση της ηλεκτρικής ενέργειας από την κύρια πηγή ενέργειας.Αυτό είναι το πιο σημαντικό βήμα ασφαλείας.Η συνεργασία με ζωντανά καλώδια είναι επικίνδυνη και μπορεί να οδηγήσει σε σοβαρό τραυματισμό.Βεβαιωθείτε ότι το κύκλωμα στο οποίο θα εργαστείτε είναι εντελώς απενεργοποιημένο στο κουτί του διακόπτη και χρησιμοποιήστε έναν δοκιμαστή τάσης για να ελέγξετε διπλό ότι καμία ισχύς δεν ρέει.

3. Συνδέστε το ζωντανό (ζεστό) καλώδιο στον κοινό τερματικό του πρώτου διακόπτη

Πάρτε το ζωντανό σύρμα από την πηγή τροφοδοσίας και συνδέστε το στο κοινό τερματικό (COM) στον πρώτο διακόπτη.Ο κοινός τερματικός σταθμός επισημαίνεται ή χρωματίζεται διαφορετικά από τους άλλους δύο τερματικούς σταθμούς (L1 και L2).Αυτό είναι το καλώδιο που μεταφέρει την τροφοδοσία στο σύστημα και πρέπει να είναι ασφαλώς συνδεδεμένο για να εξασφαλίσει ένα κύκλωμα εργασίας.

4. Εκτελέστε δύο καλώδια ταξιδιώτη μεταξύ των ακροδεκτών L1 και L2 και των δύο διακόπτη

Τώρα, πάρτε δύο καλώδια που συχνά ονομάζονται καλώδια ταξιδιώτη και συνδέστε το ακροδέκτη L1 στον πρώτο διακόπτη στον τερματικό L1 στον δεύτερο διακόπτη και κάντε το ίδιο για τους ακροδέκτες L2.Αυτά τα καλώδια σχηματίζουν τη διαδρομή που επιτρέπει στους δύο διακόπτες να "μιλούν" ο ένας στον άλλο και να ελέγχουν το φως και από τα δύο άκρα.Βεβαιωθείτε ότι αυτές οι συνδέσεις είναι σταθερές και ότι δεν υπάρχουν χαλαρά σκέλη σύρματος.

5. Συνδέστε το κοινό τερματικό του δεύτερου διακόπτη στη ζωντανή είσοδο του φωτισμού

Στη συνέχεια, συνδέστε το κοινό τερματικό στο δεύτερο διακόπτη στο ζωντανό τερματικό στο φωτιστικό.Αυτό το καλώδιο μεταφέρει την τροφοδοσία στο φως όταν είτε ο διακόπτης ολοκληρώνει το κύκλωμα.Χωρίς αυτή τη σύνδεση, το φως δεν θα λάβει ηλεκτρικό ρεύμα, ακόμη και αν τα καλώδια του ταξιδιώτη είναι σωστά εγκατεστημένα.

6. Συνδέστε το ουδέτερο καλώδιο του φωτιστικού απευθείας στο ουδέτερο πηγή ενέργειας

Εκτελέστε ένα ουδέτερο σύρμα από το ουδέτερο ακροδέκτη του φωτιστικού πίσω στο ουδέτερο σύρμα από την πηγή τροφοδοσίας.Αυτό ολοκληρώνει το κύκλωμα δίνοντας στον ηλεκτρικό ρεύμα μια διαδρομή επιστροφής.Ένα κύκλωμα φωτός εργασίας χρειάζεται πάντα ένα ζωντανό και ένα ουδέτερο σύρμα.

7. Γειωμένη όλα τα μεταλλικά κουτιά και τα καλύμματα διακόπτη χρησιμοποιώντας το σύρμα γης (γείωσης)

Για ασφάλεια, είναι σημαντικό να γειωθείτε όλα τα μεταλλικά κουτιά και τα καλύμματα που χρησιμοποιούν το καλώδιο της γης.Η γείωση σας προστατεύει σε περίπτωση ηλεκτρικού σφάλματος δίνοντας αδέσποτη ηλεκτρική ενέργεια μια ασφαλή διαδρομή για έξοδο.Βοηθά επίσης στην πρόληψη των ηλεκτρικών σοκ και των πιθανών κινδύνων πυρκαγιάς.Βεβαιωθείτε ότι έχετε συνδέσει το καλώδιο της Γης με ασφάλεια σε οποιεσδήποτε βίδες γείωσης ή ακροδέκτες που παρέχονται στα πλαίσια.

8. Χρησιμοποιήστε ένα πολύμετρο για να ελέγξετε τη συνέχεια πριν από την αποκατάσταση της ισχύος

Πριν ενεργοποιήσετε ξανά την ηλεκτρική ενέργεια, χρησιμοποιήστε ένα πολύμετρο για να δοκιμάσετε τη συνέχεια της καλωδίωσης σας.Αυτό σημαίνει τον έλεγχο του εάν η ηλεκτρική ενέργεια μπορεί να ρέει σωστά μέσω του κυκλώματος.Θέλετε να βεβαιωθείτε ότι δεν υπάρχουν διαλείμματα ή λανθασμένες συνδέσεις.Αυτό το βήμα μπορεί να πιάσει σφάλματα καλωδίωσης που διαφορετικά θα μπορούσαν να οδηγήσουν σε ένα μη εργαζόμενο φως ή χειρότερα, ένα βραχυκύκλωμα.

9. Δοκιμάστε τους διακόπτες και από τις δύο θέσεις για να επιβεβαιώσετε τη σωστή λειτουργία

Μόλις είστε σίγουροι ότι όλα είναι συνδεδεμένα σωστά, γυρίστε την τροφοδοσία ξανά στον διακόπτη.Στη συνέχεια, δοκιμάστε τους δύο διακόπτες, ενεργοποιώντας και απενεργοποιήστε το φως και από τις δύο θέσεις.Το φως θα πρέπει να ενεργοποιηθεί ή να απενεργοποιηθεί ανεξάρτητα από τον διακόπτη που χρησιμοποιείτε.Αυτό επιβεβαιώνει ότι το αμφίδρομο σύστημα σας λειτουργεί όπως πρέπει.

10. Συνδέσεις καλωδίων ταξιδιώτη διπλού ελέγχου εάν το φως δεν λειτουργεί σωστά

Εάν το φως δεν λειτουργεί όπως αναμένεται, όπως ενεργοποιείται μόνο από έναν διακόπτη ή δεν ενεργοποιείται καθόλου, επιστρέψτε και ελέγξτε διπλό τις συνδέσεις καλωδίων του ταξιδιώτη.Αυτά είναι τα πιο συνηθισμένα σημεία σφάλματος σε μια ρύθμιση διακόπτη αμφίδρομης.Βεβαιωθείτε ότι το L1 συνδέεται με L1 και L2 σε L2 και στους δύο διακόπτες.Επίσης, βεβαιωθείτε ότι τα κοινά είναι σωστά συνδεδεμένα στην πηγή ενέργειας και στο φως.Η επισήμανση κάθε καλωδίου κατά τη διάρκεια της εγκατάστασης μπορεί να βοηθήσει στην πρόληψη λαθών και να διευκολύνει την αντιμετώπιση προβλημάτων εάν κάτι πάει στραβά.

Οφέλη από την εναλλαγή αμφίδρομης

Οι αμφίδρομοι διακόπτες μπορεί να φαίνονται σαν ένα μικρό χαρακτηριστικό, αλλά προσφέρουν πολλά πρακτικά πλεονεκτήματα.

• Βολικό έλεγχο φωτισμού: Οι αμφίδρομοι διακόπτες σας επιτρέπουν να ελέγχετε ένα φως από δύο διαφορετικές τοποθεσίες.Αυτό διευκολύνει την καθημερινή ζωή, ειδικά σε μέρη όπως σκάλες, διαδρόμους και μεγάλα δωμάτια.Μπορείτε να ενεργοποιήσετε το φως όταν εισάγετε και απενεργοποιείτε όταν φύγετε από άλλο σημείο, χωρίς να περπατήσετε πίσω στον πρώτο διακόπτη.

• Εξοικονόμηση ενέργειας: Επιτρέποντας την απενεργοποίηση των φώτων από περισσότερες από μία θέσεις, οι αμφίδρομοι διακόπτες βοηθούν στη μείωση της σπατάλης ηλεκτρικής ενέργειας.Είναι λιγότερο πιθανό να αφήσετε ένα φως μόνο επειδή ο διακόπτης είναι πολύ μακριά, το οποίο είναι χρήσιμο σε σπίτια με πολλαπλούς ορόφους ή μεγάλους διαδρόμους.

• Ιδανικό για μεγάλους χώρους: Αυτοί οι διακόπτες είναι ιδανικοί για μεγάλα σπίτια, γραφεία και δημόσια κτίρια.Σε χώρους με περισσότερες από μία εισόδους ή έξοδο, η δυνατότητα ελέγχου των φώτων από διαφορετικά σημεία προσθέτει ευκολία και βελτιώνει την ασφάλεια για όλους που χρησιμοποιούν το χώρο.

• Απλή και αξιόπιστη τεχνολογία: Οι αμφίδρομοι διακόπτες είναι μηχανικοί, όχι ψηφιακοί.Αυτό σημαίνει ότι δεν εξαρτώνται από το λογισμικό, τις εφαρμογές ή τις συνδέσεις στο διαδίκτυο για να λειτουργήσουν.Είναι πολύ αξιόπιστα και σπάνια αποτυγχάνουν, γεγονός που τους καθιστά μια μακροχρόνια λύση με μικρή συντήρηση που απαιτείται.

• Λειτουργεί με έξυπνα συστήματα: Παρόλο που είναι απλές συσκευές, οι δύο δρόμοι μπορούν να χρησιμοποιηθούν παράλληλα με τα σύγχρονα έξυπνα οικιακά συστήματα.Μπορούν να συνεργαστούν με αισθητήρες κίνησης, χρονομετρητές ή μονάδες αυτοματισμού, δίνοντάς σας περισσότερη ευελιξία εάν αναβαθμίσετε το σπίτι σας στο μέλλον.

• Χαμηλό κόστος, υψηλή αξία: Οι αμφίδρομοι διακόπτες είναι προσιτοί και εύχρηστοι στην εγκατάσταση, αλλά προσθέτουν μεγάλη αξία στη ρύθμιση φωτισμού σας.Για μια τέτοια μικρή επένδυση, παρέχουν καλύτερο έλεγχο φωτισμού, βελτιώνουν την ασφάλεια και υποστηρίζουν τις συνήθειες εξοικονόμησης ενέργειας με την πάροδο του χρόνου.

Περιορισμοί αμφίδρομης εναλλαγής

Ενώ οι αμφίδρομοι διακόπτες προσφέρουν πολλά οφέλη, υπάρχουν κάποια μειονεκτήματα και προκλήσεις που πρέπει να εξεταστούν.

• Απαιτεί περισσότερη καλωδίωση: Οι ρυθμίσεις διακόπτη αμφίδρομης χρειάζονται επιπλέον καλώδια σε σύγκριση με τους μεμονωμένους διακόπτες.Αυτό μπορεί να είναι ένα πρόβλημα σε παλαιότερα σπίτια όπου τα ηλεκτρικά κιβώτια και οι αγωγοί δεν σχεδιάστηκαν για να κρατούν πρόσθετες καλωδιώσεις.Σε ορισμένες περιπτώσεις, οι τοίχοι ενδέχεται να χρειαστεί να ανοίξουν για να εγκαταστήσουν νέα καλώδια, τα οποία μπορούν να αυξήσουν το κόστος και την εργασία.

• Όχι πάντα συμβατό με έξυπνους διακόπτες: Πολλοί έξυπνοι διακόπτες χρειάζονται ένα ουδέτερο σύρμα για να λειτουργούν σωστά.Οι παλαιότερες ρυθμίσεις διακόπτη αμφιβολίας συχνά δεν διαθέτουν αυτό το καλώδιο, καθιστώντας πιο δύσκολο να εγκατασταθούν έξυπνες συσκευές χωρίς να επανασυνδέονται.Αυτό μπορεί να περιορίσει τις επιλογές αναβάθμισής σας, εκτός αν είστε προετοιμασμένοι για πιο περίπλοκη ηλεκτρική εργασία.

• Μπορεί να είναι δύσκολο σε παλαιότερες ή προσαρμοσμένες εγκαταστάσεις: Σε παλαιότερα κτίρια ή συστήματα με προσαρμοσμένη καλωδίωση, η υπάρχουσα διάταξη ενδέχεται να μην ακολουθεί τα σύγχρονα πρότυπα.Αυτό μπορεί να καταστήσει πιο περίπλοκο την εγκατάσταση ή την αναβάθμιση των αμφίδρομων διακόπτη.

• Περιφερειακές διαφορές κώδικα: Οι ηλεκτρικοί κώδικες και οι κανόνες επιθεώρησης μπορούν να διαφέρουν ανά χώρα ή ακόμη και ανά πόλη.Μια ρύθμιση που είναι νόμιμη σε έναν τομέα μπορεί να μην περάσει επιθεώρηση σε άλλη.Αυτό προσθέτει πολυπλοκότητα, ειδικά σε εμπορικά έργα ή κατά την πώληση ενός σπιτιού, όπου όλα πρέπει να πληρούν τα επίσημα πρότυπα.

• Η αντιμετώπιση προβλημάτων απαιτεί περισσότερο χρόνο: Όταν κάτι πάει στραβά σε ένα αμφίδρομο σύστημα, μπορεί να είναι πιο δύσκολο να καταλάβουμε το πρόβλημα.Αυτό οφείλεται στο γεγονός ότι και οι δύο διακόπτες επηρεάζουν τον τρόπο συμπεριφοράς του φωτός.Η διάγνωση ενός προβλήματος απαιτεί συχνά τον έλεγχο και τους δύο διακόπτες, τα καλώδια του ταξιδιώτη και τη χρήση εργαλείων όπως ένα πολύμετρο για να δοκιμάσετε συνδέσεις.

• Χρειάζεται προσεκτικός σχεδιασμός και επισήμανση : Επειδή η καλωδίωση είναι περισσότερο εμπλεκόμενη, είναι εύκολο να κάνετε λάθη κατά τη διάρκεια της εγκατάστασης εάν τα καλώδια δεν είναι σαφώς επισημασμένα ή τα βήματα δεν ακολουθούνται σωστά.Ο κακός σχεδιασμός μπορεί να οδηγήσει σε σύγχυση ή ακόμα και κινδύνους για την ασφάλεια, οπότε η λήψη χρόνου για να χαρτογραφήσει το σύστημα είναι πολύ σημαντικό.

Σύναψη

Οι αμφίδρομοι διακόπτες καθιστούν ευκολότερο και ασφαλέστερο για τον έλεγχο των φώτων από περισσότερα από ένα σημεία.Είναι υπέροχα για μέρη όπως σκάλες, μεγάλοι διάδρομοι ή δωμάτια με περισσότερες από μία είσοδο.Μπορείτε να ενεργοποιήσετε το φως όταν εισέρχεστε και απενεργοποιείτε όταν φεύγετε χωρίς να περπατήσετε πίσω.Είναι απλά, φθηνά και δεν χρειάζονται εφαρμογές ή Wi-Fi.Ενώ χρειάζονται λίγο περισσότερη καλωδίωση και προσεκτική ρύθμιση, λειτουργούν καλά τόσο για τα κανονικά σπίτια όσο και για τα έξυπνα σπίτια.Απλώς σχεδιάστε σαφώς την καλωδίωση, ακολουθήστε τα βήματα ασφαλείας και ελέγξτε τα πάντα με έναν ελεγκτή πριν ενεργοποιήσετε την τροφοδοσία.
