EPM7256SQC20-10 Οδηγός: Χαρακτηριστικά, Pinout, Programming, Εφαρμογές και φύλλο δεδομένων

Αυτός ο οδηγός αφορά το EPM7256SQC208-10, έναν τύπο προγραμματιζόμενου τσιπ από την Intel (αρχικά από την Altera).Προέρχεται από την οικογένεια Max® 7000S και είναι γνωστό ότι είναι γρήγορο, αξιόπιστο και εύκολο να προγραμματίσει ενώ είναι ήδη μέσα σε μια συσκευή.Αυτό το άρθρο εξηγεί τι κάνει το τσιπ, πώς λειτουργεί, όπου χρησιμοποιείται και γιατί είναι μια εξαιρετική επιλογή αν χρειάζεστε μια ισχυρή και ευέλικτη λογική συσκευή για το έργο σας.

Κατάλογος

Επισκόπηση EPM7256SQC20-10

Ο EPM7256SQC20-10 είναι μέρος της οικογένειας Max® 7000S της Intel (πρώην Altera), ενός εύρους CPLD υψηλής απόδοσης γνωστή για τις δυνατότητες βελτιστοποίησης και λογικής βελτιστοποίησης.Αυτό το μοντέλο διαθέτει περίπου 5.000 χρησιμοποιήσιμες πύλες και περιλαμβάνει 256 μακροκύτταρα, που στεγάζονται μέσα σε ένα πλαστικό quad επίπεδη πακέτο 208 ακίδων (PQFP).Λειτουργεί με συχνότητα έως και 128,2 MHz και υποστηρίζει τάση λειτουργίας 5,0 V, με μέγιστη καθυστέρηση διάδοσης 7,5 ns και ανώτατο όριο θερμοκρασίας +70 ° C.Ένα βασικό χαρακτηριστικό είναι το προγραμματισμό του στο σύστημα μέσω ενός ενσωματωμένου IEEE STD.1149.1 Διεπαφή JTAG, επιτρέποντας τη δυναμική διαμόρφωση.Οι συσκευές MAX® 7000S κατασκευάζονται χρησιμοποιώντας προηγμένη τεχνολογία CMOS, προσφέροντας χαρακτηριστικά όπως λογικές καθυστερήσεις pin-to-pin τόσο γρήγορα όσο 5 ns και αντι-συχνότητες που φθάνουν μέχρι 175,4 MHz.Η οικογένεια παρουσιάζει μια ποικιλία επιλογών πακέτων και έχει σχεδιαστεί με προγραμματιζόμενα flip-flops macrocell που συμβάλλουν σε σημαντική εξοικονόμηση ενέργειας πάνω από 50% μείωση σε ορισμένες περιπτώσεις.Επιπλέον, περιλαμβάνει ένα κομμάτι ασφαλείας για την προστασία των ιδιόκτητων σχεδίων.

Εάν ο οργανισμός σας χρειάζεται μια σταθερή προγραμματιζόμενη λογική λύση, το EPM7256SQC208-10 είναι μια αξιόπιστη επιλογή, οπότε επικοινωνήστε μαζί μας σήμερα για να εξασφαλίσετε τη μαζική σας παραγγελία.

EPM7256SQC208-10 CAD Μοντέλα

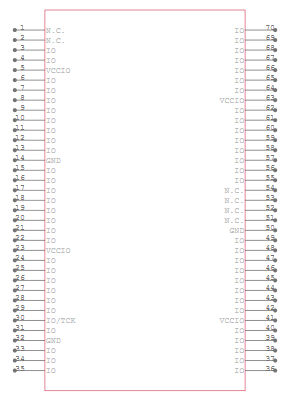

EPM7256SQC20-10 Σύμβολο

EPM7256SQC20-10 Αποτύπωμα

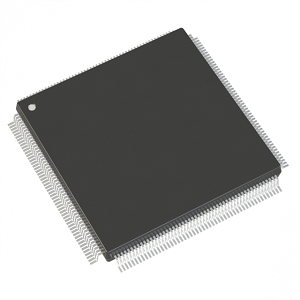

EPM7256SQC208-10 3D μοντέλο

EPM7256SQC20-10 Χαρακτηριστικά

• Υψηλή λογική πυκνότητα: Το EPM7256SQC208-10 παρέχει περίπου 5.000 χρησιμοποιήσιμες πύλες και περιέχει 256 μακροκύτταρα.Αυτή η υψηλή λογική χωρητικότητα καθιστά ιδανική για την εφαρμογή σύνθετων συνδυαστικών κυκλωμάτων και αποτελεσματικής ολοκλήρωσης λογικής σε συμπαγή σχέδια.

• Γρήγορη απόδοση: Με μέγιστη συχνότητα λειτουργίας 128,2 MHz και καθυστέρηση διάδοσης μόλις 7,5 ns, αυτό το CPLD εξασφαλίζει ταχείες ώρες επεξεργασίας και γρήγορης απόκρισης, καλές για εφαρμογές υψηλής ταχύτητας.

• Προγραμματισμός στο σύστημα (ISP): Εξοπλισμένο με IEEE STD.1149.1 Interface JTAG, η συσκευή επιτρέπει τον προγραμματισμό και τις δοκιμές στο σύστημα χωρίς την ανάγκη για φυσική αφαίρεση, διευκολύνοντας την επαναληπτική ανάπτυξη και τις ενημερώσεις.

• Προχωρημένη αρχιτεκτονική: Χρησιμοποιώντας τη μέγιστη αρχιτεκτονική της δεύτερης γενιάς της Altera και κατασκευάζεται με προηγμένη τεχνολογία CMOS, το EPM7256SQC208-10 προσφέρει βελτιωμένη απόδοση και ανθεκτικότητα, εξασφαλίζοντας αξιοπιστία σε διάφορα λειτουργικά περιβάλλοντα.

• Διαχείριση ενέργειας: Η συσκευή διαθέτει προγραμματιζόμενες λειτουργίες εξοικονόμησης ενέργειας που μπορούν να μειώσουν την κατανάλωση ενέργειας κατά περισσότερο από 50% ανά μακροκύτταρο, υποστηρίζοντας ενεργειακά αποδοτικά σχέδια και παρατείνοντας τη διάρκεια ζωής της μπαταρίας σε φορητές εφαρμογές.

• Χαρακτηριστικά ασφαλείας: Ένα προγραμματιζόμενο bit ασφαλείας παρέχει προστασία από μη εξουσιοδοτημένη πρόσβαση και αντιγραφή ιδιόκτητων σχεδίων, προστατεύοντας αποτελεσματικά την πνευματική ιδιοκτησία.

• Ευρείες συνθήκες λειτουργίας: Λειτουργώντας σε 5,0 V και ικανό να λειτουργεί σε θερμοκρασίες μέχρι +70 ° C, αυτό το CPLD προσαρμόζεται σε διαφορετικές περιβαλλοντικές συνθήκες, καθιστώντας την κατάλληλη τόσο για βιομηχανικές όσο και για εμπορικές εφαρμογές.

• Ευέλικτα πρότυπα εισόδου/εξόδου : Υποστηρίζει λειτουργίες διεπαφής I/O Multivolt ™, συμβατές με συστήματα 3,3 V και 5,0 V.Αυτή η ευελιξία επιτρέπει την απρόσκοπτη ενσωμάτωση με υπάρχον και νέο υλικό, μειώνοντας την πολυπλοκότητα και το κόστος.

• Στήριξη σχεδιασμού: Το EPM7256SQC208-10 υποστηρίζεται από μια σειρά εργαλείων σχεδιασμού και επιλογών προγραμματισμού υλικού, απλοποιώντας τη διαδικασία ανάπτυξης και επιτρέποντας την εστίαση στην καινοτομία και όχι στα ζητήματα συμβατότητας.

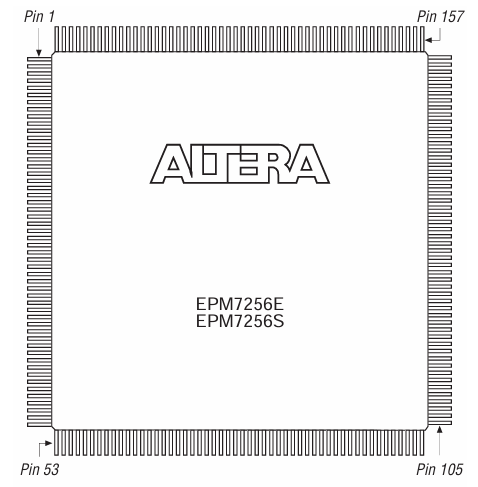

EPM7256SQC20-10 Διάγραμμα pinout

Αυτό το διάγραμμα δείχνει τη διάταξη PIN για το τσιπ EPM7256SQC20-10 από την Altera.Το τσιπ έχει 208 καρφίτσες, διατεταγμένες και στις τέσσερις πλευρές σε τετραγωνικό σχήμα.Ο ακροδέκτης 1 ξεκινά από την επάνω αριστερή γωνία και οι αριθμοί περνούν γύρω από το τσιπ σε κατεύθυνση αριστερόστροφα, κάτω από την αριστερή πλευρά μέχρι να περάσουν 53, στο κάτω μέρος έως να περάσουν 105, μέχρι τη δεξιά πλευρά για να περάσουν 157 και πίσω στην επάνω δεξιά.Οι ετικέτες σας βοηθούν να ξέρετε από πού να ξεκινήσετε και πώς να τοποθετήσετε σωστά το τσιπ σε μια πλακέτα κυκλώματος.Το όνομα στο κέντρο, "EPM7256E / EPM7256S", σημαίνει ότι αυτή η διάταξη λειτουργεί και για τις δύο εκδόσεις τσιπ.Αυτό το διάγραμμα είναι σημαντικό κατά τη σύνδεση της ισχύος, των σημάτων ή των γραμμών προγραμματισμού στο τσιπ.

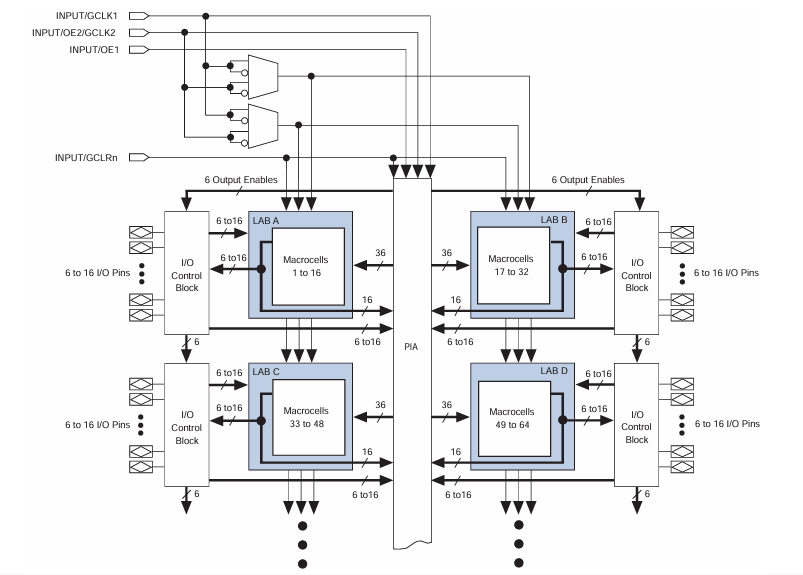

EPM7256SQC20-10 Διάγραμμα μπλοκ

Το διάγραμμα μπλοκ του EPM7256SQC20-10 δείχνει πώς οργανώνεται το τσιπ για να χειριστεί τις εργασίες ψηφιακής λογικής.Έχει τέσσερα κύρια λογικά μπλοκ που ονομάζεται Lab A, B, C και D. Κάθε μπλοκ περιέχει 16 μακροκύτταρα, τα οποία είναι τα βασικά τμήματα των κτιρίων που κάνουν τη λογική εργασία.Έτσι, συνολικά, υπάρχουν 64 μακροκύτταρα μέσα στο τσιπ.Γύρω από αυτά τα λογικά μπλοκ υπάρχουν μπλοκ ελέγχου I/O, τα οποία συνδέουν το τσιπ με τον έξω κόσμο μέσω ακίδων εισόδου και εξόδου.Κάθε μπλοκ ελέγχου διαχειρίζεται 6 έως 16 καρφίτσες, αφήνοντας τα σήματα να εισέλθουν μέσα ή έξω από το τσιπ, ανάλογα με τις ανάγκες.

Στο κέντρο υπάρχει η προγραμματιζόμενη συστοιχία διασύνδεσης (PIA), η οποία δρα σαν σύστημα αυτοκινητοδρόμων, επιτρέποντας τα σήματα να κινούνται μεταξύ λογικών μπλοκ και ακίδων εισόδου/εξόδου.Αυτό σας επιτρέπει να δρομολογήσετε δεδομένα με οποιονδήποτε τρόπο χρειάζεστε για το σχέδιό σας.Στο επάνω αριστερό μέρος, το διάγραμμα παρουσιάζει ορισμένες εισόδους ελέγχου όπως το Global Clock (GCLK), το Extput Enable (OE) και το Clear (GCLR).Αυτά τα σήματα συμβάλλουν στη διαχείριση του χρονοδιαγράμματος και της συμπεριφοράς των λογικών κυκλωμάτων σε όλο το τσιπ.

Προδιαγραφές EPM7256SQC20-10

Τύπος	Παράμετρος
Κατασκευαστής	Altera/intel
Σειρά	MAX® 7000S
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Προγραμματιζόμενος τύπος	Σε προγραμματιζόμενο σύστημα
Χρόνος καθυστέρησης TPD (1) Max	10 ns
Προμήθεια τάσης - Εσωτερική	4.75V ~ 5.25V
Αριθμός λογικών στοιχείων/μπλοκ	16
Αριθμός μακροκύρων	256
Αριθμός πύλων	5000
Αριθμός I/O	164
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C (ΤΑ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	208-BFQFP
Πακέτο συσκευών προμηθευτή	208-PQFP (28x28)
Αριθμός προϊόντος βάσης	EPM7256

Εφαρμογές EPM7256SQC20-10

Βιομηχανικός αυτοματισμός

Το EPM7256SQC208-10 χρησιμοποιείται εκτενώς στα συστήματα βιομηχανικών αυτοματισμών.Η υψηλή λογική πυκνότητα και η γρήγορη απόδοση επιτρέπουν σύνθετες εργασίες ελέγχου, διασυνδέοντας άψογα με αισθητήρες και ενεργοποιητές.Αυτό το CPLD είναι ιδανικό για την ενίσχυση της ακρίβειας και της αποτελεσματικότητας στις γραμμές παραγωγής, τα συστήματα ελέγχου διεργασιών και τις ρομποτικές εφαρμογές.

Τηλεπικοινωνίες

Στις τηλεπικοινωνίες, αυτό το CPLD υπερέχει στη διαχείριση της ροής δεδομένων και της ακεραιότητας του σήματος μεταξύ των δικτύων.Υποστηρίζει λειτουργίες όπως μετατροπή, δρομολόγηση και επεξεργασία σήματος σε διακόπτες και δρομολογητές, εξασφαλίζοντας ισχυρές και αποτελεσματικές υποδομές επικοινωνίας.

Συστήματα αυτοκινήτων

Στην αυτοκινητοβιομηχανία, αυτή η συσκευή συμβάλλει στην αξιοπιστία και την πολυπλοκότητα των συστημάτων όπως οι μονάδες διαχείρισης κινητήρα, τα συστήματα ψυχαγωγίας και οι τεχνολογίες υποβοήθησης οδηγών.Η ισχυρή απόδοση του υπό διαφορετικές συνθήκες το καθιστά κατάλληλο για εφαρμογές κρίσιμης σημασίας για την ασφάλεια.

Ιατρικές συσκευές

Η ακρίβεια και η προγραμματιστικότητα του EPM7256SQC20-10 το καθιστούν πολύτιμο στον ιατρικό εξοπλισμό, όπου ο ακριβής έλεγχος και η αξιόπιστη λειτουργία είναι σημαντικές.Χρησιμοποιείται σε συσκευές για την παρακολούθηση των ζωτικών ασθενών, τη διαχείριση των διαγνωστικών οργάνων και την αυτοματοποίηση της παράδοσης της θεραπείας.

Αεροδιαστημική και άμυνα

Στην αεροδιαστημική και την άμυνα, το EPM7256SQC20-10 χρησιμοποιείται σε συστήματα που απαιτούν υψηλά επίπεδα αξιοπιστίας και απόδοσης, όπως δορυφορικές επικοινωνίες, βοηθήματα πλοήγησης και στρατιωτικοί έλεγχοι υλικού.Η ικανότητά του να λειτουργεί υπό ακραίες συνθήκες είναι ευεργετική.

Εκπαιδευτικά και ερευνητικά ιδρύματα

Αυτό το CPLD είναι επίσης δημοφιλές σε εκπαιδευτικά περιβάλλοντα και ερευνητικά έργα, όπου ο επαναπρογραμματισμός και η ευελιξία του διευκολύνουν τον πειραματισμό και τη μάθηση σε ψηφιακό σχεδιασμό και ηλεκτρονικά.Επιτρέπει αποτελεσματικά το πρωτότυπο και τη δοκιμή διαφόρων λογικών σχεδίων.

EPM7256SQC20-10 παρόμοια μέρη

• EPM7256ERC208-12

• EPM7256SQC20-15

• EPM7256EQC160-20

EPM7256SQC20-10 Βήματα προγραμματισμού

1. Εισαγάγετε τη λειτουργία ISP

Αυτό το αρχικό βήμα είναι σημαντικό καθώς μεταβαίνει το CPLD από τη λειτουργία κανονικής λειτουργίας σε λειτουργία προγραμματισμού στο σύστημα (ISP).Αυτό επιτυγχάνεται στέλνοντας μια συγκεκριμένη εντολή μέσω της διεπαφής JTAG.Κατά τη διάρκεια αυτής της διαδικασίας, οι όλες οι ακροδέκτες εισόδου/εξόδου του CPLD είναι TRI-ST (απενεργοποιημένες) για να αποφευχθούν τυχόν παρεμβολές ή συγκρούσεις με άλλα συστατικά κυκλώματος.Η μετάβαση σε λειτουργία ISP προετοιμάζει τη συσκευή για ασφαλή προγραμματισμό και διαρκεί περίπου 1 χιλιοστό του δευτερολέπτου.

2. Ελέγξτε το αναγνωριστικό

Μόλις βρεθεί σε λειτουργία ISP, το σύστημα εκτελεί έναν έλεγχο ταυτότητας για να διασφαλίσει ότι προγραμματίζεται η σωστή συσκευή.Αυτό περιλαμβάνει την ανάγνωση του μοναδικού ID πυριτίου της συσκευής μέσω της διεπαφής JTAG.Αυτό το βήμα είναι καλό για την επαλήθευση ότι οι εντολές προγραμματισμού και τα δεδομένα θα σταλούν στη σωστή συσκευή, αποτρέποντας τον λανθασμένο προγραμματισμό και την πιθανή ζημιά της συσκευής.

3. Διαγραφή χύδην

Πριν να προγραμματιστούν νέα δεδομένα, πρέπει να διαγραφούν τα υπάρχοντα δεδομένα εντός του CPLD.Το βήμα διαγραφής χύδην διαγράφει αποτελεσματικά όλα τα προγραμματιζόμενα κύτταρα μέσα στη συσκευή.Αυτό γίνεται με τη μετατόπιση της διδασκαλίας ERASE και στη συνέχεια την εφαρμογή ενός παλμού 100 χιλιοστών του δευτερολέπτου που σβήνει ολόκληρο το τσιπ.Αυτό το βήμα είναι σημαντικό για να διασφαλιστεί ότι δεν υπάρχουν υπολείμματα προηγούμενων διαμορφώσεων να παρεμβαίνουν στον νέο προγραμματισμό.

4. Πρόγραμμα

Αυτό το βήμα περιλαμβάνει τον πραγματικό προγραμματισμό του CPLD όπου τα νέα δεδομένα διαμόρφωσης είναι γραμμένα στη συσκευή.Τα δεδομένα και οι αντίστοιχες διευθύνσεις μετατοπίζονται στη συσκευή μέσω της διεπαφής JTAG.Κάθε ζεύγος διεύθυνσης και δεδομένων απαιτεί παλμό προγραμματισμού για να διασφαλιστεί ότι τα δεδομένα είναι σωστά γραμμένα στα μη πτητικά κύτταρα μνήμης του CPLD.Αυτό το βήμα επαναλαμβάνεται για κάθε σημείο δεδομένων σε ολόκληρο τον χάρτη μνήμης της συσκευής.

5. Επαληθεύστε

Μετά την προγραμματισμό, είναι ανάγκη να επαληθευτεί ότι τα δεδομένα έχουν γραφτεί σωστά στη συσκευή.Αυτό το βήμα επαλήθευσης περιλαμβάνει την ανάγνωση των προγραμματισμένων δεδομένων από κάθε διεύθυνση και τη σύγκρισή του με τα αρχικά δεδομένα εισόδου.Αυτό το βήμα εξασφαλίζει την ακεραιότητα των δεδομένων και επιβεβαιώνει ότι η διαδικασία προγραμματισμού ήταν επιτυχής χωρίς λάθη.

6. Λειτουργία εξόδου ISP

Το τελικό βήμα στη διαδικασία προγραμματισμού είναι η έξοδος από τη λειτουργία ISP και η επιστροφή του CPLD σε κανονική λειτουργία λειτουργίας.Αυτό γίνεται στέλνοντας μια άλλη εντολή μέσω της διεπαφής JTAG.Κατά την επιτυχή έξοδο, οι ακροδέκτες I/O επανενεργοποιούνται και η συσκευή επαναλαμβάνει την κανονική λειτουργία.Αυτό το βήμα συνήθως διαρκεί περίπου 1 χιλιοστό του δευτερολέπτου.

EPM7256SQC20-10 Πλεονεκτήματα

Μη πτητική διαμόρφωση

Το EPM7256SQC208-10 χρησιμοποιεί την τεχνολογία EEPROM, επιτρέποντάς της να αποθηκεύει μόνιμα τη διαμόρφωσή της.Αυτή η μη πτητική φύση σημαίνει ότι η συσκευή δεν χρειάζεται να επαναφορτώσει τα δεδομένα διαμόρφωσης από την εξωτερική μνήμη κάθε φορά που ενεργοποιείται.Αυτό έχει ως αποτέλεσμα ταχύτερους χρόνους εκκίνησης και μειώνει τη συνολική πολυπλοκότητα του σχεδιασμού υλικού εξαλείφοντας την ανάγκη για πρόσθετα στοιχεία αποθήκευσης διαμόρφωσης.

Προγραμματισμός στο σύστημα (ISP)

Ένα από τα χαρακτηριστικά standout του EPM7256SQC20-10 είναι η υποστήριξή του για προγραμματισμό στο σύστημα.Αυτό επιτρέπει την προγραμματισμένη και επαναπρογραμματισμένη της συσκευής ενώ ενσωματώνεται στην τελική εφαρμογή χωρίς να χρειάζεται να αφαιρεθεί φυσικά.Αυτή η δυνατότητα απλοποιεί τις ενημερώσεις και τις τροποποιήσεις, παρέχοντας ευελιξία και ευκολία χρήσης κατά τη διάρκεια της ανάπτυξης και καθ 'όλη τη διάρκεια του κύκλου ζωής του προϊόντος.

Υψηλή πυκνότητα μέτρησης I/O και λογικής

Η συσκευή προσφέρει ένα σημαντικό ποσό λογικών πόρων και ακροδέκτες εισόδου/εξόδου, με 256 μακροκύτταρα και 164 ακροδέκτες εισόδου/εξόδου χρήστη.Αυτή η υψηλή πυκνότητα εισόδου/εξόδου και λογικής πυκνότητας επιτρέπει την ενσωμάτωση πολλαπλών λειτουργιών σε ένα ενιαίο τσιπ, διευκολύνοντας πιο σύνθετα σχέδια διατηρώντας παράλληλα το χώρο στο PCB.Αυτό το πλεονέκτημα είναι ευεργετικό σε εφαρμογές όπου ο χώρος του σκάφους είναι σε μια ασφάλιστρα και η πολυλειτουργικότητα είναι σημαντική.

Γρήγορη καθυστέρηση pin-to-pin

Με μέγιστη καθυστέρηση pin-to-pin μόλις 10 ns, το EPM7256SQC208-10 μπορεί να εκτελέσει λειτουργίες λογικής υψηλής ταχύτητας.Αυτός ο χρόνος γρήγορης απόκρισης είναι εξαιρετικός σε εφαρμογές που απαιτούν ταχείες δυνατότητες επεξεργασίας, όπως επικοινωνίες ή υπολογιστές υψηλής ταχύτητας, εξασφαλίζοντας ότι το σύστημα πληροί αυστηρά κριτήρια απόδοσης.

Συμβατότητα ευρείας τάσης

Το EPM7256SQC20-10 έχει σχεδιαστεί για να είναι ευέλικτη όσον αφορά τη συμβατότητα τάσης, την υποστήριξη της εσωτερικής λειτουργίας στα επίπεδα 5 V και I/O στα 3,3 V. Αυτή η ικανότητα διπλής τάσης επιτρέπει στη συσκευή να διασυνδέεται εύκολα με τα δύο συστήματα 3,3 V και 5 V

EPM7256SQC20-10 Διαστάσεις συσκευασίας

• Τύπος πακέτου: 208-BFQFP (Πλαστικό quad flat πακέτο)

• Αριθμός καρφίτσες: 208 οδηγοί

• Μέγεθος σώματος (L × W): 28 mm × 28 mm

• Στυλ τοποθέτησης: Τεχνολογία επιφανείας (SMT)

• Μολύβι: Συνήθως 0,5 mm μεταξύ ακίδων (πρότυπο για BFQFP)

• Υλικό πακέτου: Πλαστικό

• Πάχος συσκευασίας: Περίπου 3,5 mm (ποικίλλει ελαφρώς από τον κατασκευαστή)

• Θερμικά χαρακτηριστικά: Χωρίς εκτεθειμένο μαξιλάρι.Τυπική διαρροή περιβάλλοντος μέσω του σκάφους

• Συσκευασία δίσκων: Παρέχεται σε δίσκους για χειρισμό όγκου και αυτοματοποίηση pick-and-place

EPM7256SQC20-10 Κατασκευαστής

Το EPM7256SQC20-10 αναπτύχθηκε αρχικά και κατασκευάστηκε από Altera Corporation, ένας κορυφαίος πρωτοπόρος σε προγραμματιζόμενες λογικές συσκευές γνωστές για τη σειρά CPLDs Max® 7000S.Το 2015, η Altera αποκτήθηκε από Εταιρία Intel, ένας από τους μεγαλύτερους κατασκευαστές ημιαγωγών στον κόσμο.Από την απόκτηση, η Intel συνέχισε να υποστηρίζει και να ενσωματώνει τις τεχνολογίες CPLD και FPGA της Altera στην ομάδα προγραμματιζόμενων λύσεων.Το EPM7256SQC20-10 αντιπροσωπεύει την κληρονομιά της Intel στην προσφορά υψηλής απόδοσης, σε συστήματα προγραμματιζόμενες λογικές λύσεις προσαρμοσμένες για ένα ευρύ φάσμα βιομηχανικών, τηλεπικοινωνιακών και ενσωματωμένων εφαρμογών.Αν και τώρα ταξινομείται ως παρωχημένη, το τμήμα αντικατοπτρίζει τη μακροχρόνια δέσμευση της Intel σε αξιόπιστες και ευέλικτες προγραμματιζόμενες λογικές συσκευές.

Σύναψη

Το EPM7256SQC208-10 είναι ένα έξυπνο και αξιόπιστο τσιπ που βοηθά να κάνουν τα ψηφιακά συστήματα να λειτουργούν ομαλά.Εξοικονομεί δύναμη, υποστηρίζει διαφορετικές τάσεις και σας επιτρέπει να την προγραμματίσετε ενώ είναι ήδη εγκατεστημένη, γεγονός που διευκολύνει τις ενημερώσεις.Παρόλο που είναι τώρα ένα παλαιότερο τσιπ, άλλοι εξακολουθούν να το χρησιμοποιούν επειδή λειτουργεί καλά σε όλα τα είδη συστημάτων.Εάν χρειάζεστε ένα συμπαγές τσιπ για τον έλεγχο της λογικής στο σχέδιό σας, αυτό είναι μια εξαιρετική επιλογή.Επικοινωνήστε μαζί μας σήμερα εάν θέλετε να το παραγγείλετε χύμα.
